2 1. ÚVOD: Cíl projektu Úkolem projektu je vyřešit návrh vytápění v novostavbě domu pro seniory v obci Vnorovy a to za předpokladu vlastního zdroje tepla nástěnného plynového kotle. Otopné plochy budou tvořeny otopnými tělesy a podlahovými konvektory. Podklady pro vypracování projektu: 1. Stavební část projektové dokumentace 2. Použité normy: - ČSN Výpočet tepelných ztrát budov při ústředním vytápění - ČSN Ústřední vytápění projektování a montáž - ČSN Zabezpečovací zařízení pro ústřední vytápění a ohřívání užitkové vody - ČSN Tepelná ochrana budov - Typizační směrnice STÚ - Nízkoteplotní otopné soustavy 3. Výpočtové programy: PROTECH. Popis objektu: Vyplývá ze stavební části projektu. Jedná se o dvoupodlažní objekt, kde v 1.NP budou umístěny 4 BJ a zázemí domu s ordinací a společenskou místností v 2.NP bude 8 BJ. Objekt má navrženou sedlovou střechu. Obvodové konstrukce jsou tvořeny z cihelných tvárnic s tepelnou izolací tl 180mm. Podlaha 1.NP bude tepelně izolována. Střecha bude tepelně izolována. 2. VÝPOČET TEPELNÝCH ZTRÁT, ZABEZPEČOVACÍ ZAŘÍZENÍ Výpočtové součinitele prostupu tepla: Obvodové zdivo U = 0,197 W/(m 2.K) Podlaha přilehlá k zemině U = 0,258 W/(m 2.K) Střecha.... U = 0,18 W/(m 2.K) Okna.. U = 1,3 W/(m 2.K) Tepelná ztráta: Venkovní teplota dle ČSN C Charakteristické číslo budovy 8 Pa 0,67 Tepelná ztráta dle ČSN ,03 kw Vnitřní teplota obytné místnosti převážně 20 C Požadavek pro ohřev TV (výkon vložky ohřívače).. 45 kw Předpokládaná roční spotřeba pro ÚT, TV.. 83,22 MWhod Předpokládaná roční spotřeba plynu m 3 1

3 Zabezpečovací zařízení : Kotel v sobě má zabudovanou expanzní nádobu o objemu 10l, ta ale nedostačuje potřebám soustavy a proto bude třeba instalovat EN N50/3 o objemu 50l a ta stačí pro řešenou otopnou soustavu. 3. TECHNICKÉ ŘEŠENÍ: Systém vytápění celého objektu bude teplovodní s nuceným oběhem. Bude se skládat z otopných těles a podlahových konvektorů. Zdroj tepla: Zdrojem tepla budou 2 nástěnné plynové kondenzační kotle v provedení turbo o modulačním výkonu kw. Kotle budou umístěny v Technické místnosti č Odvod spalin bude zajištěn koaxiálním odkouřením o průměru 80/125mm, přes komínové těleso nad střechu objektu. Pro ohřev TV bude sloužit NEPŘÍMO OHŘÍVANÝ STACIONÁRNÍ ZÁSOBNÍK TV, OB- JEM TV 300l, PŘÍKON 45,0kW umístěný v technické místnosti. TV bude ohřívána plynovým kotlem. Pro ohřev TV a vytápění budou složit 2 plynové kotle, který bude dodávat teplo přes rozdělovač do 2 větví, větev vytápění 1.NP a 2.NP, přímo přes přepínací ventil bude ohřívat TV. Provoz kotle bude automatický, dle ekvitermního termostatu s venkovním čidlem a s týdenním programem. Pro deregulaci teploty budou sloužit termostatické hlavice s ochranou proti odcizení v jednotlivých místnostech. Provozní, poruchové a havarijní stavy budou signalizovány na panelu regulace. Umístění kotle, odkouření, regulace a schéma zapojení je patrné z výkresové dokumentace. Základní parametry topné vody: Teplotní spád v okruhu otopných těles Nastavení čerpadla KOTLE: Max. průtok Q... Max. tlaková ztráta... Stupeň nastavení... Minimální přetlak otopné vody v systému. Maximální přetlak otopné vody v systému Otevírací tlak pojistného ventilu 65 /50 C 2,60 m 3 /hod 35,0 kpa dle p 80 kpa 250 kpa 300 kpa Rozvod potrubí: Rozvody potrubí budou navrženy měděné. V jednotlivých místnostech bude rozvod veden ve zdech nebo v podhledech. Trasy vedení a dimenze jednotlivých úseků jsou zřejmé z výkresové dokumentace. Dimenze připojovacího potrubí k jednotlivým otopným tělesům bude Cu 15x1. Potrubí ve zdech a podhledu bude opatřeno návlekovou izolací min. tl. 13 nebo 20 mm. V technické místnosti a na rozvodech bude potrubí také tepelně chráněno izolací tl. 25 mm. Spádování potrubí umožní jejich odvzdušnění a vypuštění. 2

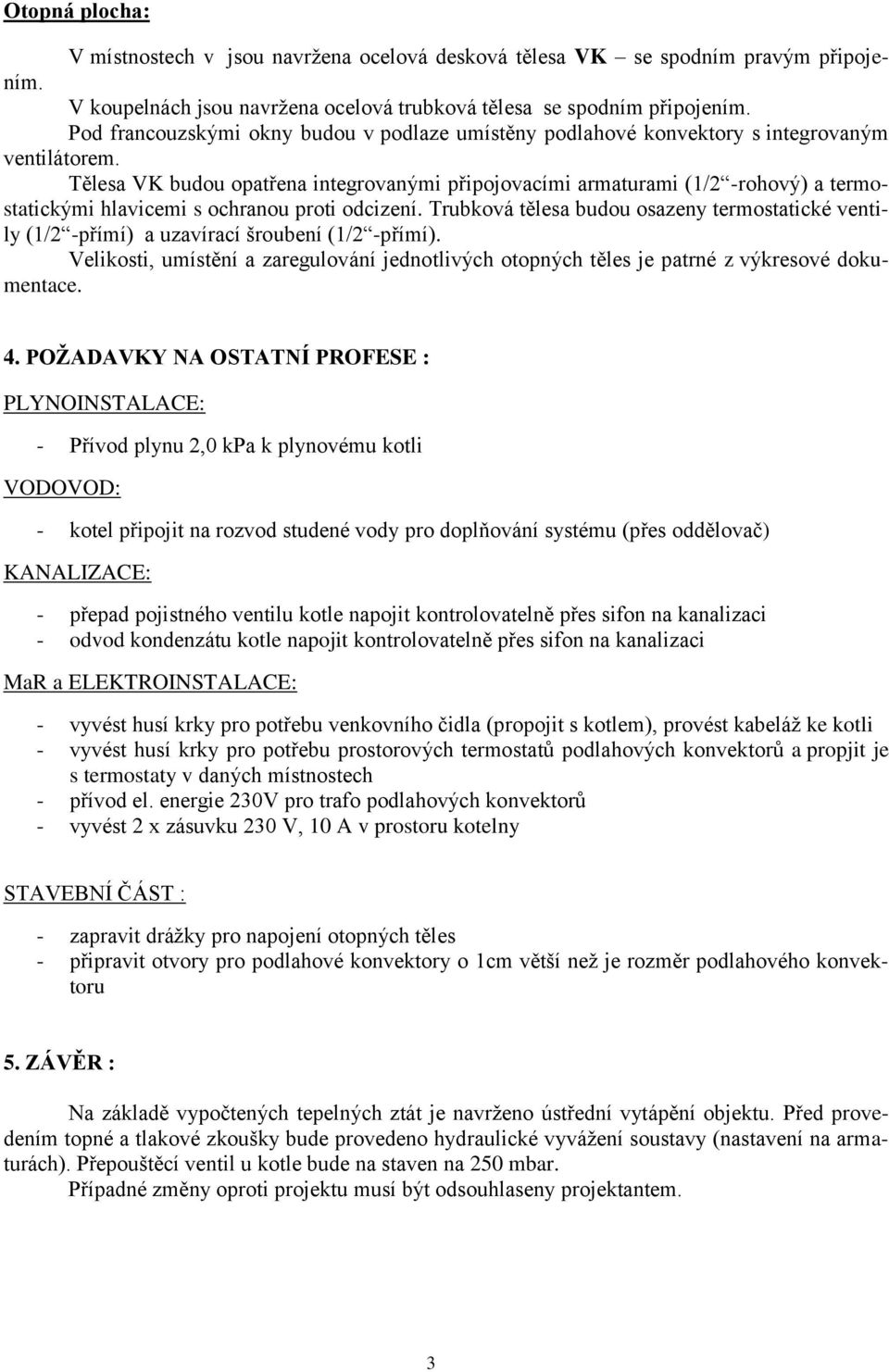

4 Otopná plocha: V místnostech v jsou navržena ocelová desková tělesa VK se spodním pravým připojením. V koupelnách jsou navržena ocelová trubková tělesa se spodním připojením. Pod francouzskými okny budou v podlaze umístěny podlahové konvektory s integrovaným ventilátorem. Tělesa VK budou opatřena integrovanými připojovacími armaturami (1/2 -rohový) a termostatickými hlavicemi s ochranou proti odcizení. Trubková tělesa budou osazeny termostatické ventily (1/2 -přímí) a uzavírací šroubení (1/2 -přímí). Velikosti, umístění a zaregulování jednotlivých otopných těles je patrné z výkresové dokumentace. 4. POŽADAVKY NA OSTATNÍ PROFESE : PLYNOINSTALACE: - Přívod plynu 2,0 kpa k plynovému kotli VODOVOD: - kotel připojit na rozvod studené vody pro doplňování systému (přes oddělovač) KANALIZACE: - přepad pojistného ventilu kotle napojit kontrolovatelně přes sifon na kanalizaci - odvod kondenzátu kotle napojit kontrolovatelně přes sifon na kanalizaci MaR a ELEKTROINSTALACE: - vyvést husí krky pro potřebu venkovního čidla (propojit s kotlem), provést kabeláž ke kotli - vyvést husí krky pro potřebu prostorových termostatů podlahových konvektorů a propjit je s termostaty v daných místnostech - přívod el. energie 230V pro trafo podlahových konvektorů - vyvést 2 x zásuvku 230 V, 10 A v prostoru kotelny STAVEBNÍ ČÁST : - zapravit drážky pro napojení otopných těles - připravit otvory pro podlahové konvektory o 1cm větší než je rozměr podlahového konvektoru 5. ZÁVĚR : Na základě vypočtených tepelných ztát je navrženo ústřední vytápění objektu. Před provedením topné a tlakové zkoušky bude provedeno hydraulické vyvážení soustavy (nastavení na armaturách). Přepouštěcí ventil u kotle bude na staven na 250 mbar. Případné změny oproti projektu musí být odsouhlaseny projektantem. 3

5 Ve Vyškově dne Vypracoval : Ing. Petr Poláček Kontroloval : Ing. Petr Poláček 4
