3.0 Teplotní vyvažování okruhù TUV

Transkript

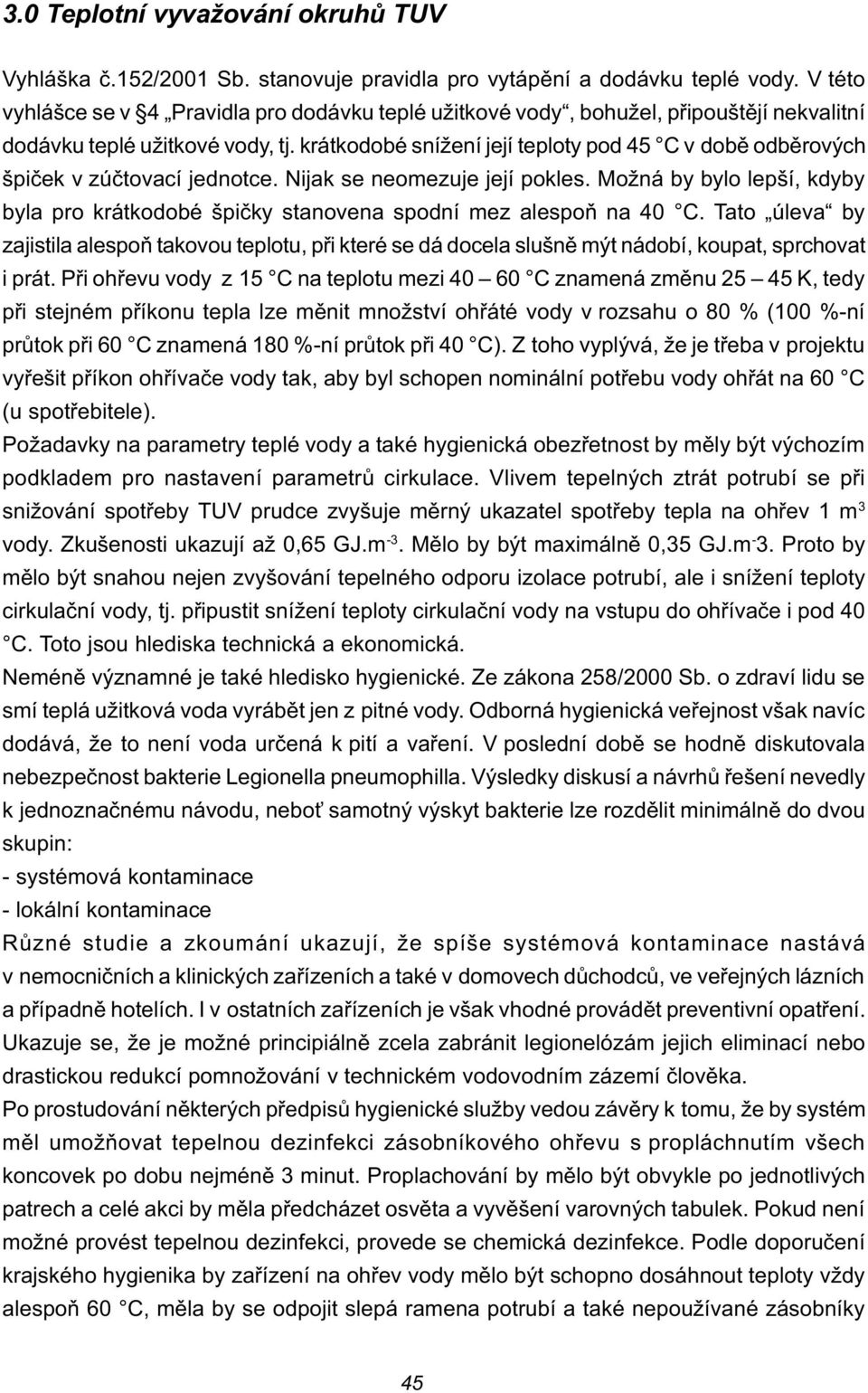

1 3.0 Teplotní vyvažování okruhù TUV Vyhláška è.152/2001 Sb. stanovuje pravidla pro vytápìní a dodávku teplé vody. V této vyhlášce se v 4 Pravidla pro dodávku teplé užitkové vody, bohužel, pøipouštìjí nekvalitní dodávku teplé užitkové vody, tj. krátkodobé snížení její teploty pod 45 C v dobì odbìrových špièek v zúètovací jednotce. Nijak se neomezuje její pokles. Možná by bylo lepší, kdyby byla pro krátkodobé špièky stanovena spodní mez alespoò na 40 C. Tato úleva by zajistila alespoò takovou teplotu, pøi které se dá docela slušnì mýt nádobí, koupat, sprchovat i prát. Pøi ohøevu vody z 15 C na teplotu mezi C znamená zmìnu K, tedy pøi stejném pøíkonu tepla lze mìnit množství ohøáté vody v rozsahu o 80 % (100 %-ní prùtok pøi 60 C znamená 180 %-ní prùtok pøi 40 C). Z toho vyplývá, že je tøeba v projektu vyøešit pøíkon ohøívaèe vody tak, aby byl schopen nominální potøebu vody ohøát na 60 C (u spotøebitele). Požadavky na parametry teplé vody a také hygienická obezøetnost by mìly být výchozím podkladem pro nastavení parametrù cirkulace. Vlivem tepelných ztrát potrubí se pøi snižování spotøeby TUV prudce zvyšuje mìrný ukazatel spotøeby tepla na ohøev 1 m 3 vody. Zkušenosti ukazují až 0,65 GJ.m -3. Mìlo by být maximálnì 0,35 GJ.m - 3. Proto by mìlo být snahou nejen zvyšování tepelného odporu izolace potrubí, ale i snížení teploty cirkulaèní vody, tj. pøipustit snížení teploty cirkulaèní vody na vstupu do ohøívaèe i pod 40 C. Toto jsou hlediska technická a ekonomická. Neménì významné je také hledisko hygienické. Ze zákona 258/2000 Sb. o zdraví lidu se smí teplá užitková voda vyrábìt jen z pitné vody. Odborná hygienická veøejnost však navíc dodává, že to není voda urèená k pití a vaøení. V poslední dobì se hodnì diskutovala nebezpeènost bakterie Legionella pneumophilla. Výsledky diskusí a návrhù øešení nevedly k jednoznaènému návodu, nebo samotný výskyt bakterie lze rozdìlit minimálnì do dvou skupin: - systémová kontaminace - lokální kontaminace Rùzné studie a zkoumání ukazují, že spíše systémová kontaminace nastává v nemocnièních a klinických zaøízeních a také v domovech dùchodcù, ve veøejných lázních a pøípadnì hotelích. I v ostatních zaøízeních je však vhodné provádìt preventivní opatøení. Ukazuje se, že je možné principiálnì zcela zabránit legionelózám jejich eliminací nebo drastickou redukcí pomnožování v technickém vodovodním zázemí èlovìka. Po prostudování nìkterých pøedpisù hygienické služby vedou závìry k tomu, že by systém mìl umožòovat tepelnou dezinfekci zásobníkového ohøevu s propláchnutím všech koncovek po dobu nejménì 3 minut. Proplachování by mìlo být obvykle po jednotlivých patrech a celé akci by mìla pøedcházet osvìta a vyvìšení varovných tabulek. Pokud není možné provést tepelnou dezinfekci, provede se chemická dezinfekce. Podle doporuèení krajského hygienika by zaøízení na ohøev vody mìlo být schopno dosáhnout teploty vždy alespoò 60 C, mìla by se odpojit slepá ramena potrubí a také nepoužívané zásobníky 45

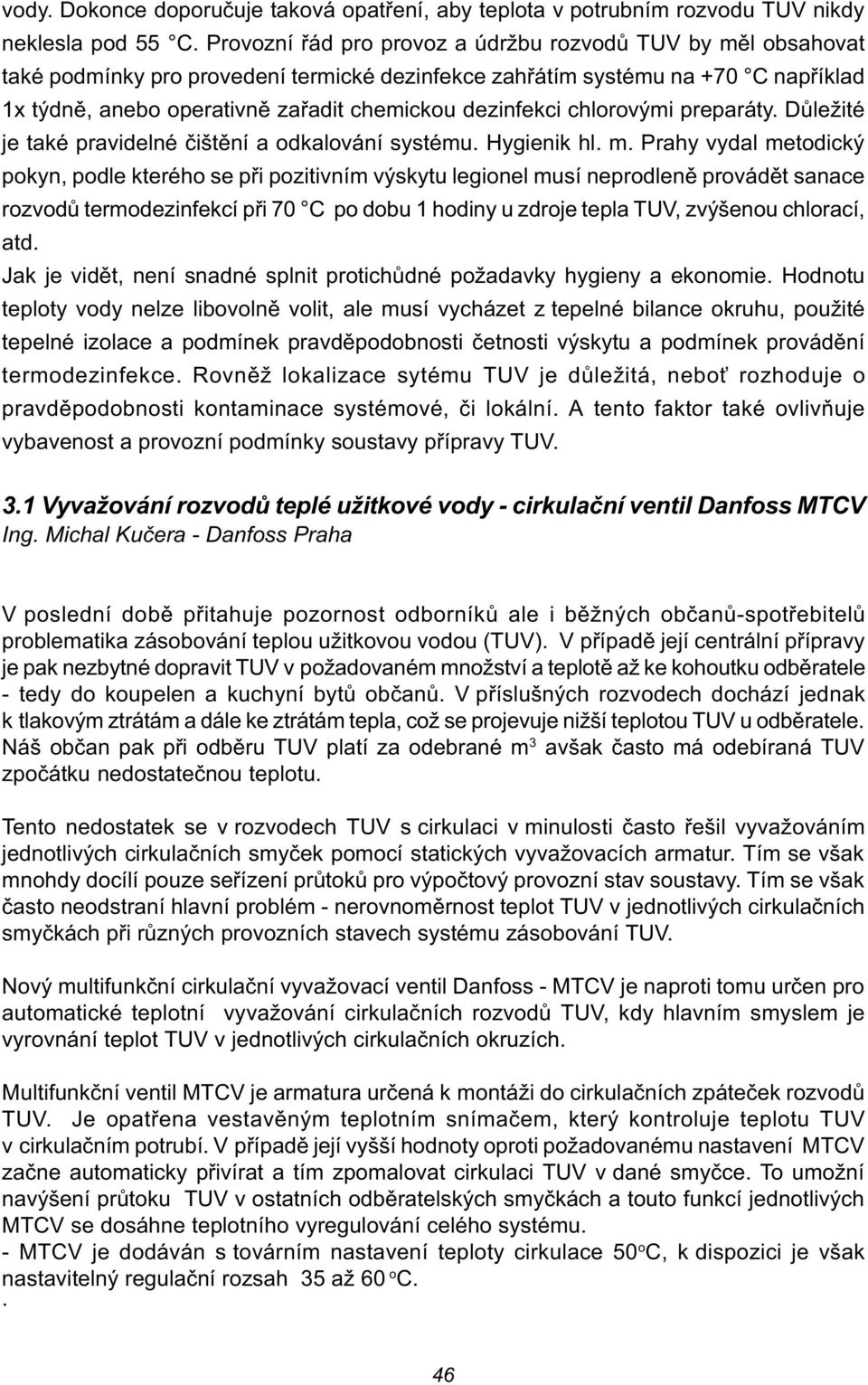

2 vody. Dokonce doporuèuje taková opatøení, aby teplota v potrubním rozvodu TUV nikdy neklesla pod 55 C. Provozní øád pro provoz a údržbu rozvodù TUV by mìl obsahovat také podmínky pro provedení termické dezinfekce zahøátím systému na +70 C napøíklad 1x týdnì, anebo operativnì zaøadit chemickou dezinfekci chlorovými preparáty. Dùležité je také pravidelné èištìní a odkalování systému. Hygienik hl. m. Prahy vydal metodický pokyn, podle kterého se pøi pozitivním výskytu legionel musí neprodlenì provádìt sanace rozvodù termodezinfekcí pøi 70 C po dobu 1 hodiny u zdroje tepla TUV, zvýšenou chlorací, atd. Jak je vidìt, není snadné splnit protichùdné požadavky hygieny a ekonomie. Hodnotu teploty vody nelze libovolnì volit, ale musí vycházet z tepelné bilance okruhu, použité tepelné izolace a podmínek pravdìpodobnosti èetnosti výskytu a podmínek provádìní termodezinfekce. Rovnìž lokalizace sytému TUV je dùležitá, nebo rozhoduje o pravdìpodobnosti kontaminace systémové, èi lokální. A tento faktor také ovlivòuje vybavenost a provozní podmínky soustavy pøípravy TUV. 3.1 Vyvažování rozvodù teplé užitkové vody - cirkulaèní ventil Danfoss MTCV Ing. Michal Kuèera - Danfoss Praha V poslední dobì pøitahuje pozornost odborníkù ale i bìžných obèanù-spotøebitelù problematika zásobování teplou užitkovou vodou (TUV). V pøípadì její centrální pøípravy je pak nezbytné dopravit TUV v požadovaném množství a teplotì až ke kohoutku odbìratele - tedy do koupelen a kuchyní bytù obèanù. V pøíslušných rozvodech dochází jednak k tlakovým ztrátám a dále ke ztrátám tepla, což se projevuje nižší teplotou TUV u odbìratele. Náš obèan pak pøi odbìru TUV platí za odebrané m 3 avšak èasto má odebíraná TUV zpoèátku nedostateènou teplotu. Tento nedostatek se v rozvodech TUV s cirkulaci v minulosti èasto øešil vyvažováním jednotlivých cirkulaèních smyèek pomocí statických vyvažovacích armatur. Tím se však mnohdy docílí pouze seøízení prùtokù pro výpoètový provozní stav soustavy. Tím se však èasto neodstraní hlavní problém - nerovnomìrnost teplot TUV v jednotlivých cirkulaèních smyèkách pøi rùzných provozních stavech systému zásobování TUV. Nový multifunkèní cirkulaèní vyvažovací ventil Danfoss - MTCV je naproti tomu urèen pro automatické teplotní vyvažování cirkulaèních rozvodù TUV, kdy hlavním smyslem je vyrovnání teplot TUV v jednotlivých cirkulaèních okruzích. Multifunkèní ventil MTCV je armatura urèená k montáži do cirkulaèních zpáteèek rozvodù TUV. Je opatøena vestavìným teplotním snímaèem, který kontroluje teplotu TUV v cirkulaèním potrubí. V pøípadì její vyšší hodnoty oproti požadovanému nastavení MTCV zaène automaticky pøivírat a tím zpomalovat cirkulaci TUV v dané smyèce. To umožní navýšení prùtoku TUV v ostatních odbìratelských smyèkách a touto funkcí jednotlivých MTCV se dosáhne teplotního vyregulování celého systému. - MTCV je dodáván s továrním nastavení teploty cirkulace 50 o C, k dispozici je však nastavitelný regulaèní rozsah 35 až 60 o C. 46

3 MTCV mùže být dále opatøen další termostatickou patronou pro automatické otevøení cirkulaèního okruhu v pøípadì provádìní vysokoteplotní dezinfekce rozvodu TUV a ukazovacím teplomìrem pro kontrolu teploty TUV. Další možnou výbavou MTCV pro vysokoteplotní dezinfekci je osazení elektrotermického pohonu ABN a odporového teplotního snímaèe PT100. Tato zaøízení jsou pak elektricky propojena na elektronický regulátor CCR. Zde se pak mùže individuelnì nastavit konkrétní doba trvání vysokoteplotní dezinfekce individuelnì pro jednotlivé cirkulaèní okruhy. MTCV zajistí správnou teplotu TUV u každého uživatele : - úsporu energie - úsporu vody, - možnost vysokoteplotní dezinfekce. Také dimenzování MTCV je s využitím podkladù Danfoss velmi snadné. K dispozici jsou dvì dimenze : DN15 - kvs 1,5 m 3 /hod a DN20 - kvs 1,8 m 3 /hod. Armatura MTCV je opatøena vnitøním závitem. Dovybavení základní verze MTCV o doplòková zaøízení pro dezinfekci lze provádìt na již instalované armatuøe za provozu. Pro lepší orientaci v dané problematice je pøílohou tohoto èlánku krátké obrázková presentace. Pro podrobné informace kontaktujte prosím firmu Danfoss. Technická data Rozsah nastavení Tovární nasavení Tmax PN Kvs (DN 20) Kvs (DN 15) Materiá³ Závit Možno pøipojit na trubky C 50 0 C C 10 bar 1,8 m 3 /h at 20 0 C 1,5 m 3 /h at 20 0 C DZR Vnitøní PEX, Cu, Ocel 47

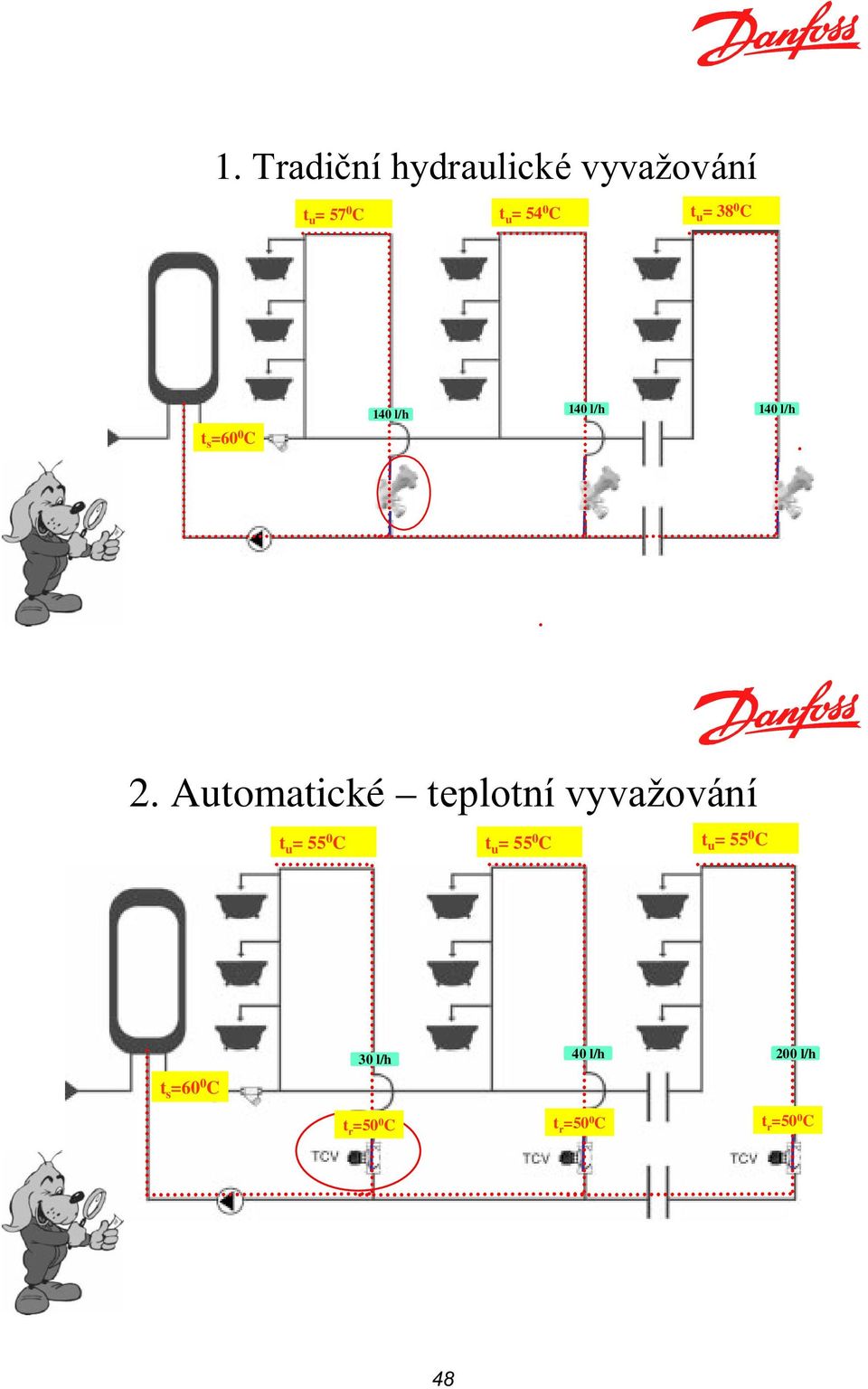

4 1. Tradièní hydraulické vyvažování t t u = 38 0 u = 57 0 C t u = 54 0 C C t s =60 0 C 140 l/h 140 l/h 140 l/h 2. Automatické teplotní vyvažování t t u = 55 0 u = 55 0 C t u = 55 0 C C t s =60 0 C 30 l/h 40 l/h 200 l/h t r =50 0 C t r =50 0 C t r =50 0 C 48

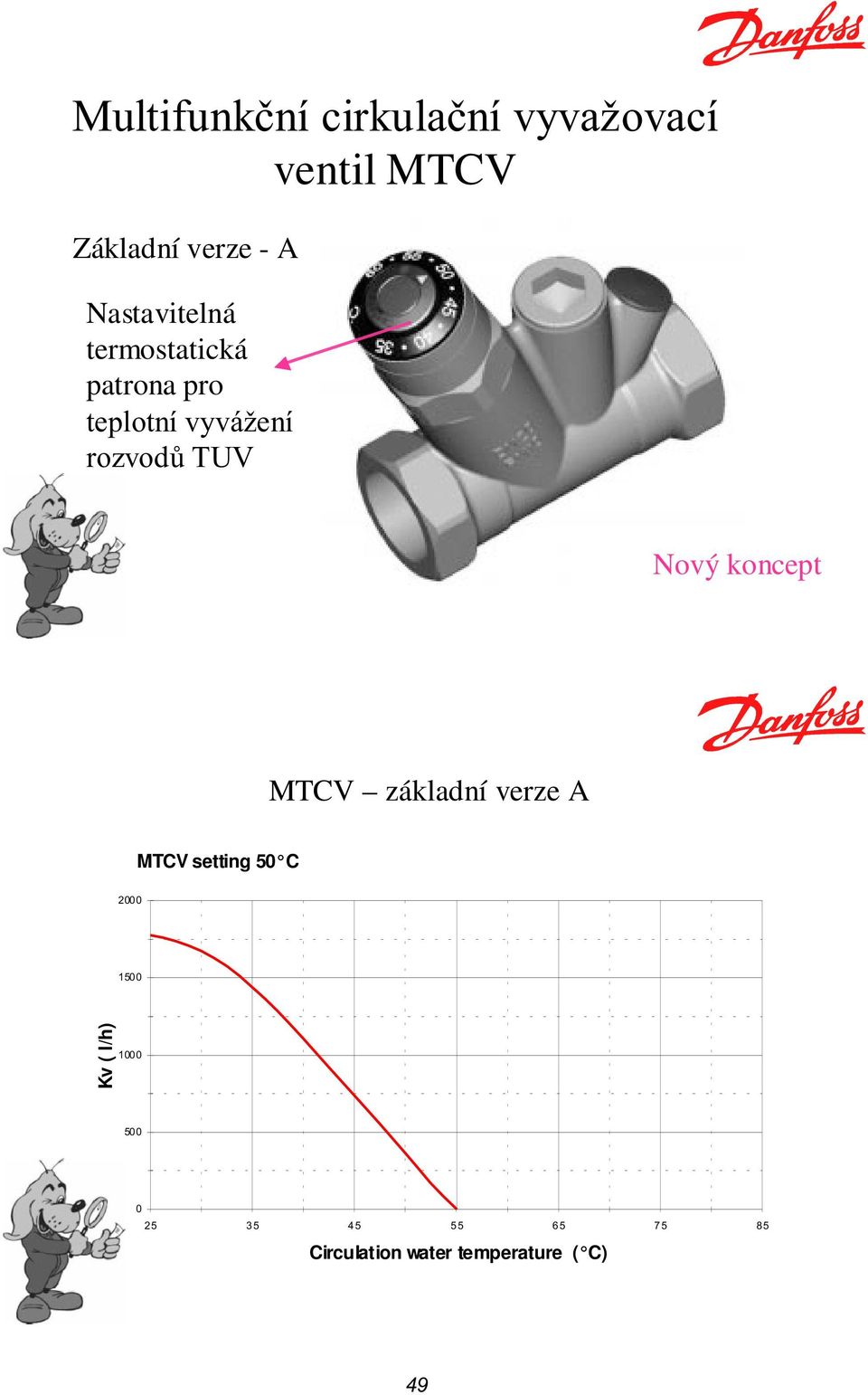

5 Multifunkèní cirkulaèní vyvažovací ventil MTCV Základní verze - A Nastavitelná termostatická patrona pro teplotní vyvážení rozvodù TUV Nový koncept MTCV základní verze A MTCV setting 50 C Kv ( l/h) Circulation water temperature ( C) 49

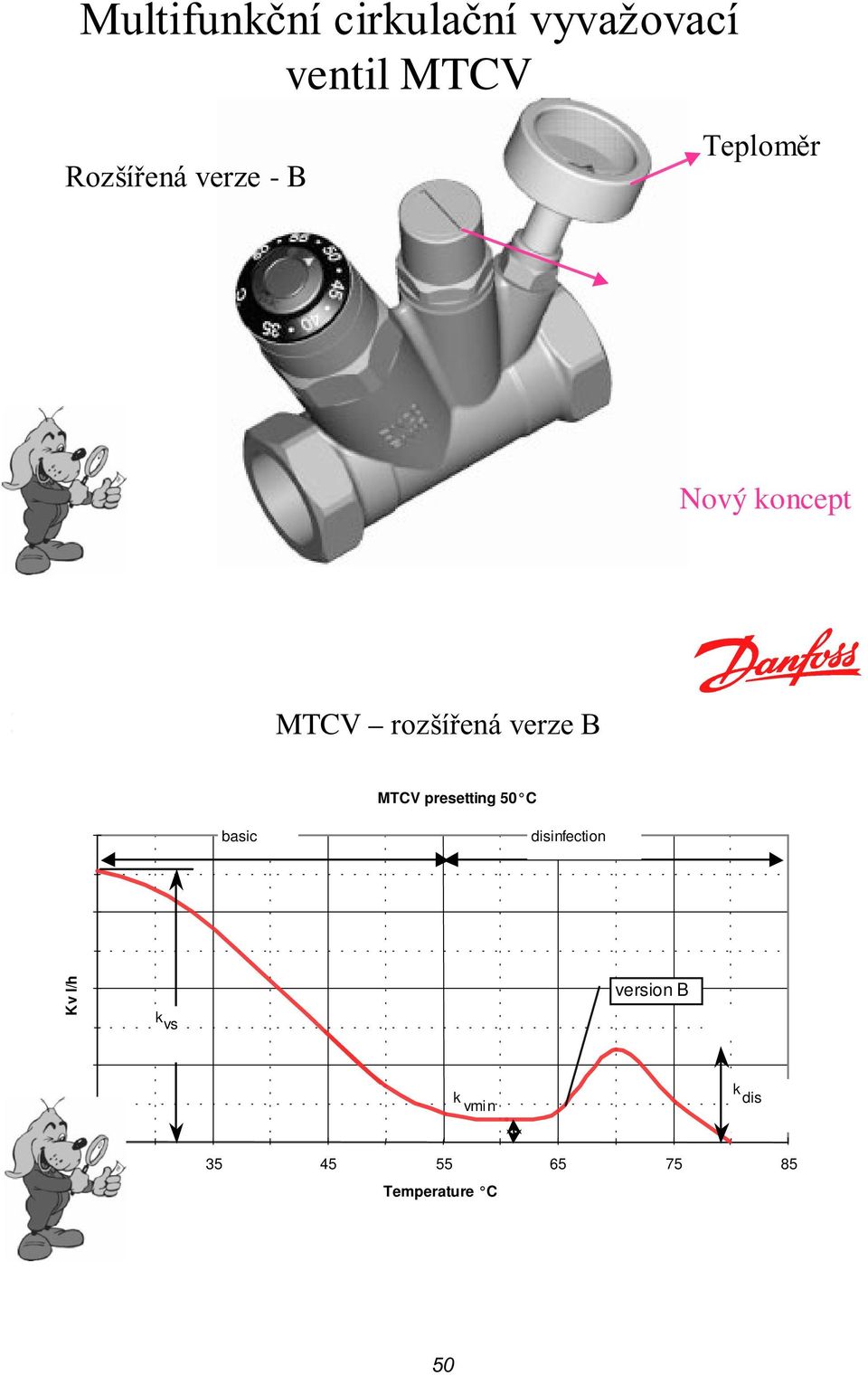

6 Multifunkèní cirkulaèní vyvažovací ventil MTCV Rozšíøená verze -B Teplomìr Nový koncept Automatic disinfection function B Flow / Temperature characteristics MTCV rozšíøená verze B MTCV presetting 50 C basic disinfection Kv l/h k vs version B k vmin k dis Temperature C 50

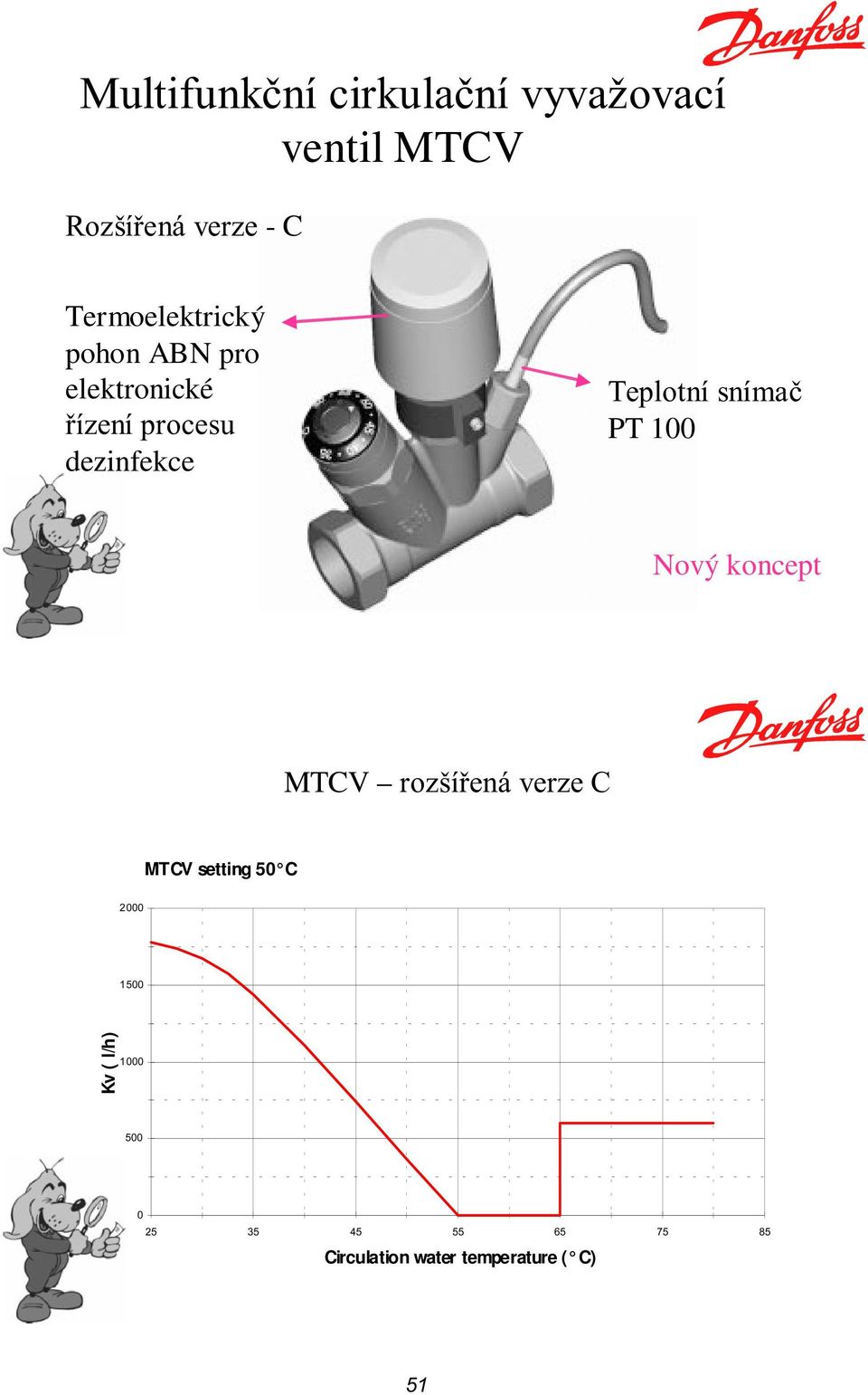

7 Multifunkèní cirkulaèní vyvažovací ventil MTCV Rozšíøená verze -C Termoelektrický pohon ABN pro elektronické øízení procesu dezinfekce Teplotní snímaè PT 100 Nový koncept MTCV rozšíøená verze C MTCV setting 50 C Kv ( l/h) Circulation water temperature ( C) 51

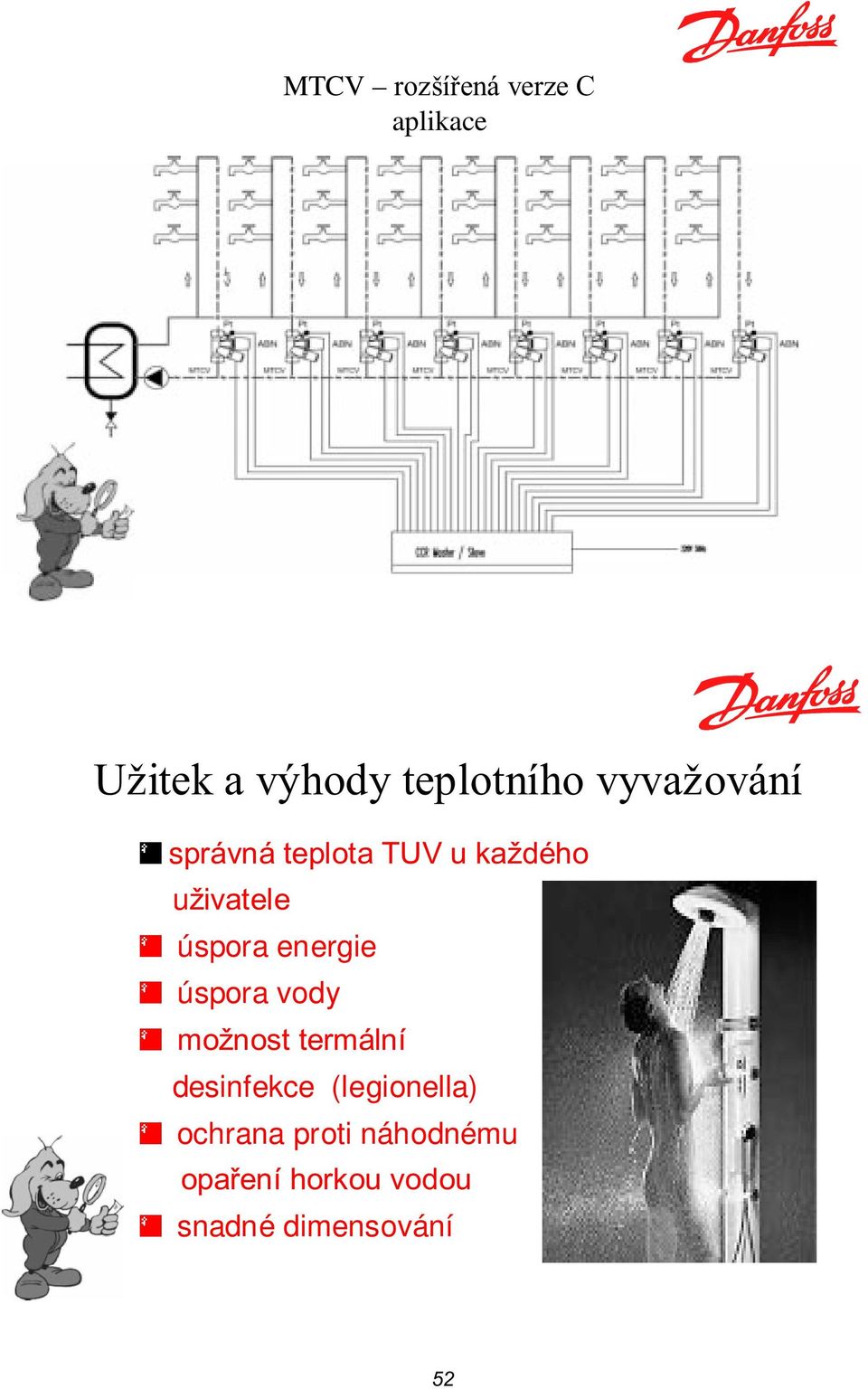

8 MTCV rozšíøená verze C aplikace Užitek a výhody teplotního vyvažování správná teplota TUV u každého uživatele úspora energie úspora vody možnost termální desinfekce (legionella) ochrana proti náhodnému opaøení horkou vodou snadné dimensování 52
