1 Rekonstrukce 4.NP, Albertov 6 západní část Praha 2, Albertov 2038/6 SEZNAM PŘÍLOH Technická zpráva Specifikace materiálu Výkresová část: 4.NP sekce A+B č.v. 1 4.NP sekce B+C 2 5.NP SZ věž 3 Schema vytápění 4 JV schodiště 5

2 ZÁPADNÍ ČÁST TEPELNÁ BILANCE Tepelné ztráty byly vypočteny dle ČSN pro oblast s výpočtovou teplotou t e -12 ºC Max. okamžitá potřeba tepla pro vytápění Sekce A, B, C, SZ věž W JZ věž (dle pův. PD) W Map. depozitář (dle pův.pd) W Celkem W Stáv. stav Vytápění západní části 4.NP je napojeno na rozdělovači a sběrači topné vody ve stáv. plynové kotelně situované v 1.PP jako samostatná ekvitermně regulovaná skupina. Rozvod topné vody DN65 je z kotelny přiveden do 4.NP do technické místnosti (m.č. 310) v sekci B, kde je na rozdělovači a sběrači topné vody rozdělen do devíti samostatných skupin. Rozvody topné vody jsou provedeny z plastového potrubí Rehau, a jsou vedeny převážně v půdním prostoru nad podhledem, částečně nad podlahou. Jako topná plocha jsou osazena litinová článková tělesa. NÁVRH ŘEŠENÍ Demontáže Bude demontováno veškeré zařízení ÚT v rekonstruované části, mimo zařízení vytápění v JZ věži, které bude v půdním prostoru (m.č. 305) přepojeno na nový rozvod. Samostatný rozvod z měděného potrubí pro vytápění mapového depozitáře bude demontován až na konec rekonstruované části sekce A, kde bude mapový depozitář přepojen na nový rozvod. Topný systém Nový topný systém bude teplovodní, o parametrech topné vody 75/50 º C, s nuceným oběhem.

NP je napojeno na rozdělovači a sběrači topné vody ve stáv. plynové kotelně situované v 1.PP jako samostatná ekvitermně regulovaná skupina. Rozvod topné vody DN65 je z kotelny přiveden do 4.

3 Teplota topné vody bude regulována dle venkovní teploty ekvitermní regulace dtto stáv. systém. Regulační uzel pro tuto skupinu, umístěný na RO+SB v kotelně zůstává beze změny. Bude pouze upravena dle potřeby topná křivka ekvitermní regulace a výkon oběhového čerpadla Wilo S 50/80 r (4 st. výkonu). Nový systém bude napojen na stáv. rozvod topné vody DN65 přivedený do m.č Rozvod bude zredukován na DN50 a rozdělen na dvě samostatné skupiny: Sk. 1 mapový depozitář, sekce A, JZ věž a část sekce B Sk. 2 část sekce B, SZ věž a sekce C Na potrubí pro každou skupinu budou instalovány příslušné armatury vč. ručního vyvažovacího ventilu pro možnost hydraulického zaregulování obou skupin mezi sebou. Od místa napojení na hlavní přívod až za armatury na obou větvích bude rozvod proveden z ocel trub. Za uzavíracími armaturami budou provedeny přechody na měděné potrubí. Sk.1 Hlavní ležatý rozvod bude veden v půdním prostoru nad kleštinami, převážně nad chodbami. Pozn.:Trasu tohoto rozvodu nutno koordinovat s umístěním revizní lávky. Odbočky z hlavního rozvodu pro topná tělesa budou vedeny pokud možno v tepelné izolaci stavebních konstrukcí, tj.podhledů, střechy a obvodových konstrukcí. V neizolovaných obvodových konstrukcích budou vedeny v drážkách ve zdivu. Přípojky k topným tělesům budou vedeny v tepelné izolaci obvodových konstrukcí nebo v drážkách ve zdech. Odbočka pro vytápění JZ věže bude převedena do půdy (m.č. 305) kde klesne nad podlahu a napojí stáv. rozvod z plastového potrubí Rehau. Na konci této větve v sekci A bude na nový rozvod přepojeno též vytápění mapového depozitáře. Na každé odbočce z hlavního ležatého rozvodu budou instalovány uzavírací armatury. Odbočky budou vyspádovány od hlavního rozvodu směrem k topným tělesům. Sk. 2 Hlavní ležatý rozvod, odbočky z hlavního rozvodu, přípojky k topným tělesům dtto sk. 1

Rozvod bude zredukován na DN50 a rozdělen na dvě samostatné skupiny: Sk. 1 mapový depozitář, sekce A, JZ věž a část sekce B Sk.

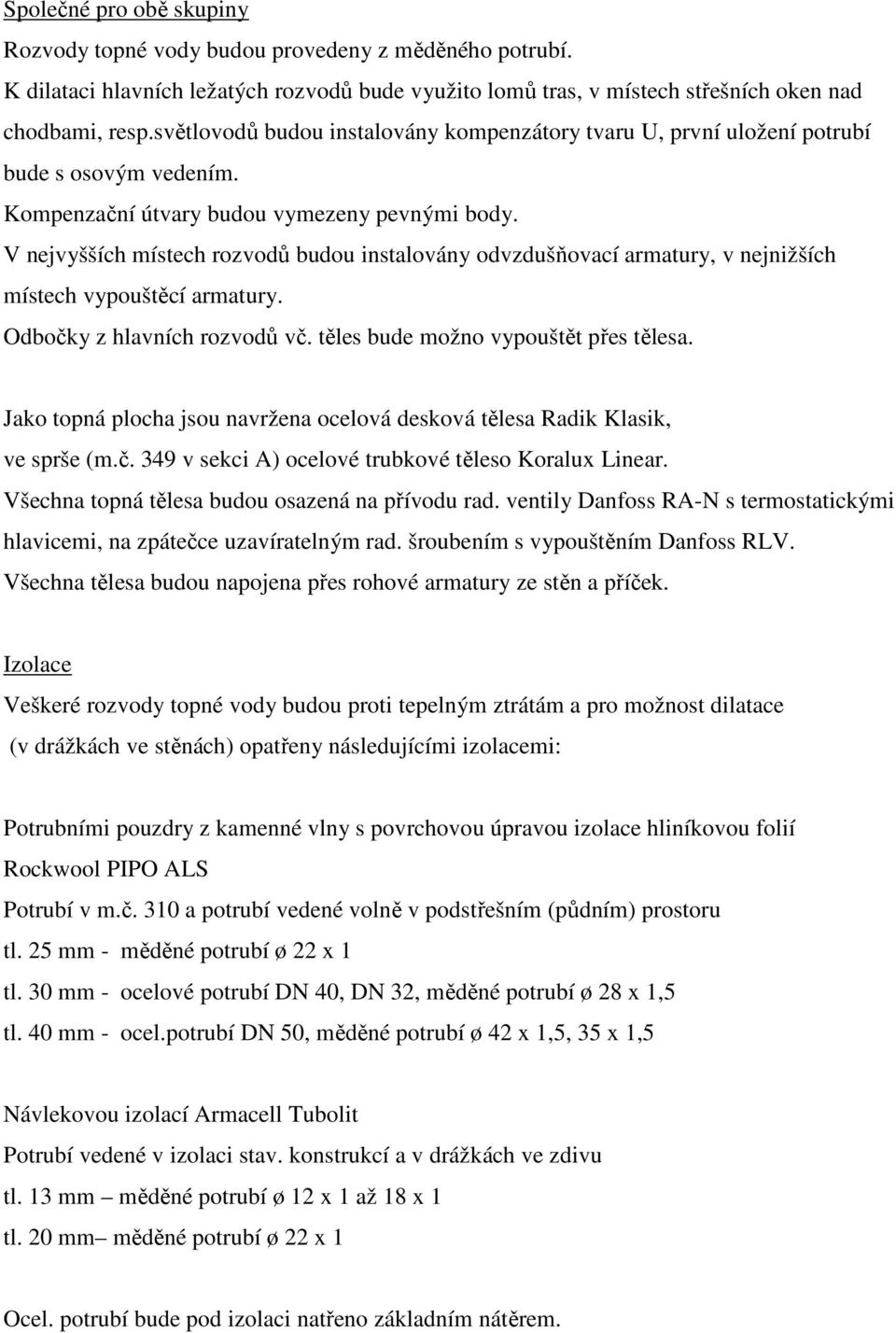

4 Společné pro obě skupiny Rozvody topné vody budou provedeny z měděného potrubí. K dilataci hlavních ležatých rozvodů bude využito lomů tras, v místech střešních oken nad chodbami, resp.světlovodů budou instalovány kompenzátory tvaru U, první uložení potrubí bude s osovým vedením. Kompenzační útvary budou vymezeny pevnými body. V nejvyšších místech rozvodů budou instalovány odvzdušňovací armatury, v nejnižších místech vypouštěcí armatury. Odbočky z hlavních rozvodů vč. těles bude možno vypouštět přes tělesa. Jako topná plocha jsou navržena ocelová desková tělesa Radik Klasik, ve sprše (m.č. 349 v sekci A) ocelové trubkové těleso Koralux Linear. Všechna topná tělesa budou osazená na přívodu rad. ventily Danfoss RA-N s termostatickými hlavicemi, na zpátečce uzavíratelným rad. šroubením s vypouštěním Danfoss RLV. Všechna tělesa budou napojena přes rohové armatury ze stěn a příček. Izolace Veškeré rozvody topné vody budou proti tepelným ztrátám a pro možnost dilatace (v drážkách ve stěnách) opatřeny následujícími izolacemi: Potrubními pouzdry z kamenné vlny s povrchovou úpravou izolace hliníkovou folií Rockwool PIPO ALS Potrubí v m.č. 310 a potrubí vedené volně v podstřešním (půdním) prostoru tl. 25 mm - měděné potrubí ø 22 x 1 tl. 30 mm - ocelové potrubí DN 40, DN 32, měděné potrubí ø 28 x 1,5 tl. 40 mm - ocel.potrubí DN 50, měděné potrubí ø 42 x 1,5, 35 x 1,5 Návlekovou izolací Armacell Tubolit Potrubí vedené v izolaci stav. konstrukcí a v drážkách ve zdivu tl. 13 mm měděné potrubí ø 12 x 1 až 18 x 1 tl. 20 mm měděné potrubí ø 22 x 1 Ocel. potrubí bude pod izolaci natřeno základním nátěrem.

V nejvyšších místech rozvodů budou instalovány odvzdušňovací armatury, v nejnižších místech vypouštěcí armatury. Odbočky z hlavních rozvodů vč. těles bude možno vypouštět přes tělesa.

5 JV SCHODIŠTĚ NÁVRH ŘEŠENÍ V jihovýchodním schodišti bude provedena změna vedení stávající stoupačky. Stoupačka vedená nyní volným prostorem bude od vstupu do 1.PP až do 4.NP vedena v drážce ve zdi, v dimenzi DN 25. Přípojky k topným tělesům napojeným na stáv. stoupačku budou přepojeny na přeloženou stoupačku. Ve 4.NP bude rozvod převeden v místě schodiště v drážce ve zdi do posluchárny, kde bude propojen se stáv. rozvodem k otopným tělesům. Stáv. deskové otopné těleso ve 3.NP bude vč. přípojky demontováno. Nová stoupačka bude provedena z ocel..potrubí. Proti tepelným ztrátám a pro možnost dilatace bude nová stoupačka v celé trase izolována návlekovou izolací, např. Armacell Tubolit v tl 13 mm. Pod izolaci bude potrubí natřeno základním nátěrem.

NP bude rozvod převeden v místě schodiště v drážce ve zdi do posluchárny, kde bude propojen se stáv. rozvodem k otopným tělesům. Stáv. deskové otopné těleso ve 3.NP bude vč.

6 ZÁPADNÍ ČÁST Potrubí z ocel. trub bezešvých závitových DN 32-3 m DN 40-5 m DN 50-7 m Měděné potrubí ø 12 x m ø 15 x m ø 18 x m ø 22 x 1-99 m V rámci možností využít demont. potrubí z napojení map.depozitáře ø 28 x 1,5-80 m ø 35 x 1,5-112 m ø 42 x 1,5-63 m Přechod měděné potrubí ø 22 x 1 x plastové potrubí Rehau Rautherm S ø 17 x 2-2 ks Vyvažovací ventily TA STAD DN 25-1 ks DN 32-1 ks Kulové kohouty PN 16 DN 10-2 ks DN ks DN ks DN 32-2 ks DN 40-2 ks Kohouty plnící a vypouštěcí DN ks Odvzdušňovací ventily automatické závitové se zpětným ventilem DN 15-4 ks

7 Rad. ventily Danfoss RA-N, rohové DN ks DN ks Termostatické hlavice Danfoss RA 2920 (model pro veřejné budovy) - 48 ks Rad. šroubení uzavíratelné s vypouštěním Danfoss RLV, rohové DN ks DN ks Vypouštěcí nástavec ke šroubení - 4 ks Svěrné šroubení pro měděné trubky vč. opěrného pouzdra ø trubky 12 mm - 62 ks 15 mm - 34 ks Otopná tělesa ocelová trubková Koralux Linear typ KL ks Otopná tělesa ocelová desková Radik Klasik typ /400-5 ks 600/500-1 ks 600/600-3 ks 600/700-2 ks 600/ ks 600/900-4 ks 600/ ks 600/ ks 600/ ks 600/ ks 600/ ks 900/600-1 ks 900/800-2 ks

opěrného pouzdra ø trubky 12 mm - 62 ks 15 mm - 34 ks Otopná tělesa ocelová trubková Koralux Linear typ KL 1200.

8 Teploměr TR D 60, přímý, rozsah C vč. návarku a jímky - 3 ks Manometr typ 312 D 60, rozsah kpa vč. návarku a přípojky - 4 ks Izolace tepelné Armacell Tubolit, trubka měď tl.13 mm ø potrubí 12 mm m ø potrubí 15 mm m ø potrubí 18 mm m tl. 20 mm ø potrubí 22 mm - 57 m Rockwool PIPO ALS, trubka měď tl. 25 mm ø potrubí 22 mm - 42 m tl. 30 mm ø potrubí 28 mm - 80 m tl. 40 mm ø potrubí 35 mm m ø potrubí 42 mm - 63 m Rockwool PIPO ALS, trubka ocel tl. 30 mm DN 32-3 m DN 40-5 m

13 mm ø potrubí 12 mm - 155 m ø potrubí 15 mm - 165 m ø potrubí 18 mm - 141 m tl.

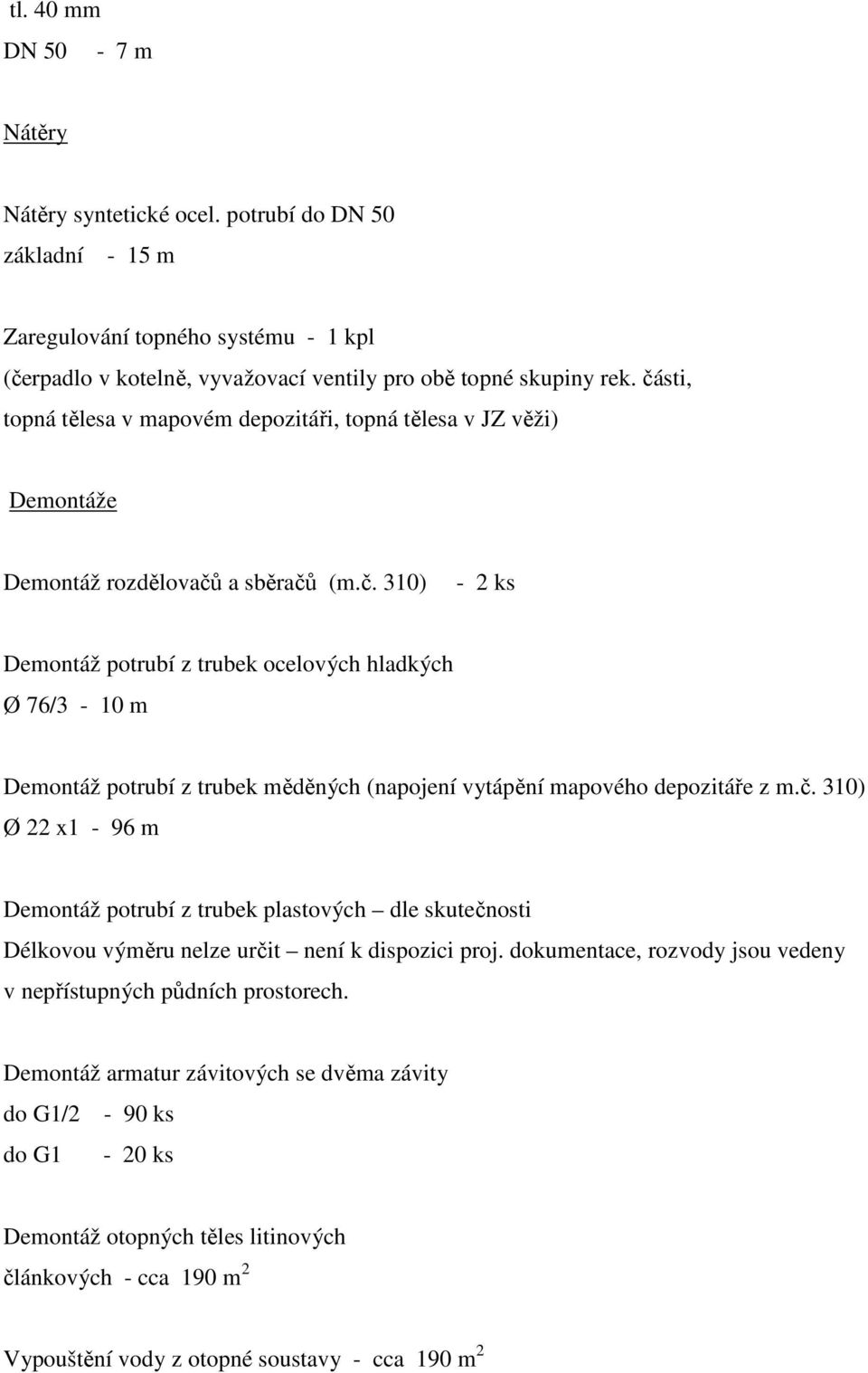

9 tl. 40 mm DN 50-7 m Nátěry Nátěry syntetické ocel. potrubí do DN 50 základní - 15 m Zaregulování topného systému - 1 kpl (čerpadlo v kotelně, vyvažovací ventily pro obě topné skupiny rek. části, topná tělesa v mapovém depozitáři, topná tělesa v JZ věži) Demontáže Demontáž rozdělovačů a sběračů (m.č. 310) - 2 ks Demontáž potrubí z trubek ocelových hladkých Ø 76/3-10 m Demontáž potrubí z trubek měděných (napojení vytápění mapového depozitáře z m.č. 310) Ø 22 x1-96 m Demontáž potrubí z trubek plastových dle skutečnosti Délkovou výměru nelze určit není k dispozici proj. dokumentace, rozvody jsou vedeny v nepřístupných půdních prostorech. Demontáž armatur závitových se dvěma závity do G1/2-90 ks do G1-20 ks Demontáž otopných těles litinových článkových - cca 190 m 2 Vypouštění vody z otopné soustavy - cca 190 m 2

č. 310) Ø 22 x1-96 m Demontáž potrubí z trubek plastových dle skutečnosti Délkovou výměru nelze určit není k dispozici proj. dokumentace, rozvody jsou vedeny v nepřístupných půdních prostorech.

10 JV SCHODIŠTĚ Potrubí z ocel. trub bezešvých závitových DN 15-3 m DN m Přepojení stáv. odboček na novou stoupačku - 4 ks Demontáže Demontáž potrubí z ocel trub bezešvých závitových Do DN 15-6 m do DN m Demontáž otopných těles ocelových deskových - 1 ks Izolace tepelné Armacell Tubolit, trubka ocel tl.13 mm DN 15-3 m DN m Nátěry Nátěry syntetické ocel. potrubí do DN 50 základní - 63 m

15-6 m do DN 32-55 m Demontáž otopných těles ocelových deskových - 1 ks Izolace tepelné Armacell
