1 NÁVOD PRO APLIKACI 1

2 OBSAH 1. Úvod Manažer... 4 a. Autentizace Fáze detekce... 4 b. Kalibrace: přímé měření a kalibrační faktor c. Synchronizace (nucená) d. Aktualizace firmware čerpadla Řidič a. Autentizace b. Výdej c. Archiv účtenek Další funkce a. Boční menu b. Varování hladiny paliva c. CHYBOVÉ HLÁŠKY / ANOMÁLIE hlášené aplikací

3 1. Úvod Aplikace je kompatibilní s operačními systémy ios a Android a lze ji stáhnout z App Store či Google Play. Funguje s datovým připojením 3G/4G nebo Wi-Fi, některé funkce nevyžadují připojení, konkrétně správce autentizací, kalibrace, aktualizace firmware čerpadla, výdej paliva řidiči a zobrazení účtenek. K ověření, zda je aplikace připojená k mobilní síti, slouží ukazatel vlevo dole na displeji, který zobrazuje: OFFLINE: APP/smartphone není připojená k 3G/4G nebo Wi-Fi ONLINE: APP/smartphone je připojená k 3G/4G nebo Wi-Fi 3

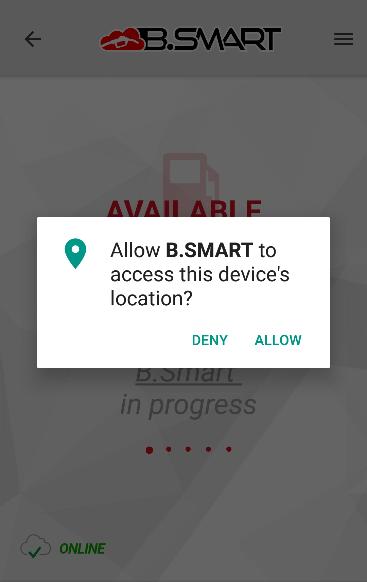

4 2. Manažer a. Autentizace Fáze detekce Při otevření se zobrazí podmínky použití. Projděte podmínky použití až do konce a stiskněte tlačítko PŘIJMOUT. Vítejte na dočasné úvodní obrazovce. Stiskněte MANAŽER. Pokud jste tak ještě neučinili, je potřeba povolit aplikaci použití GPS tlačítkem POVOLIT. Seznam výdejních stojanů/distributorů v dosahu Bluetooth. 4

5 Probíhá hledání výdejních stojanů / čerpadel. Při hledání stojanů se mohou objevit různá chybová hlášení. Výdejní stojan / čerpadlo nalezeno. BLUETOOTH DEAKTIVOVANÝ Aktivujte Bluetooth z nastavení smartphonu. GPS DEAKTIVOVÁNO Pokud je GPS deaktivováno, stiskněte AKTIVOVAT pro otevření obrazovky nastavení. Aktivujte GPS pomocí tlačítka v pravém horním rohu a vyberte typ služby, mezi které patří seznam. Stiskněte PŘIJMOUT, tím přijmete souhlas s pozicí, pak se vraťte do aplikace, kde se zobrazí seznam výdejních stojanů. 5

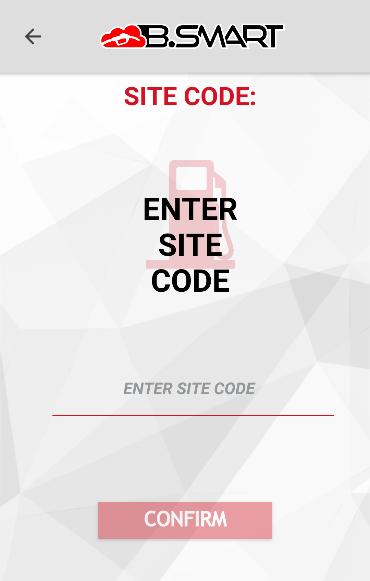

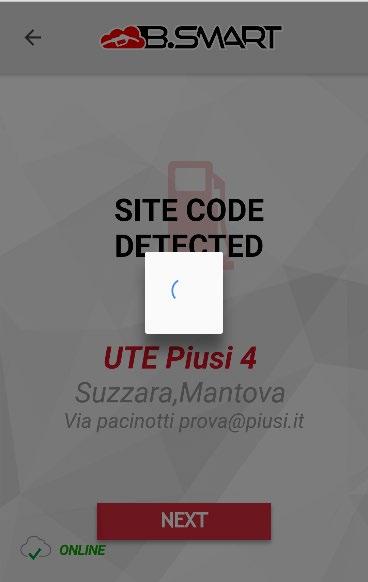

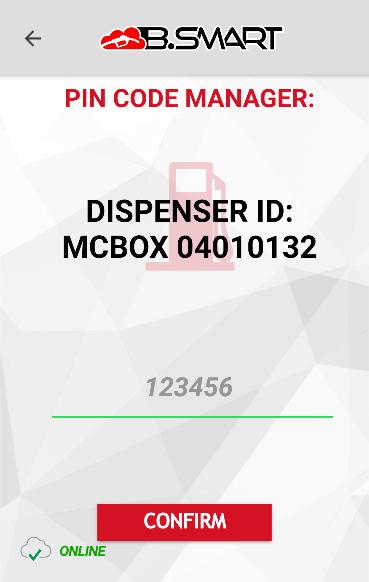

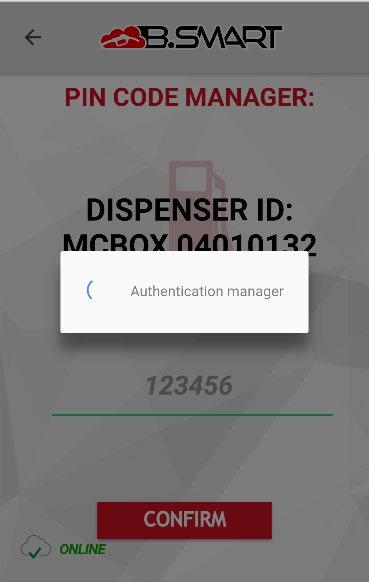

6 Probíhá připojení smartphone k řídicí jednotce. Po úspěšném připojení je vyžadováno zadání PINu správce. PIN správce, který má být vložen při první instalaci, je Pokračujte stisknutím POTVRDIT. Počkejte na ukončení ověření. NÁSLEDUJÍCÍ 4 OBRAZOVKY SE VYSKYTUJÍ POUZE VE FÁZI DETEKCE Vyžaduje se zadání SYSTÉMOVÉHO KÓDU (site CODE). Zadejte SYSTÉMOVÝ KÓD pořízení s licencí, například Ute Pokračujte stisknutím POTVRDIT. SYSTÉMOVÝ KÓD detekován. Pokračujte stisknutím DALŠÍ. Údaje o zařízení 6

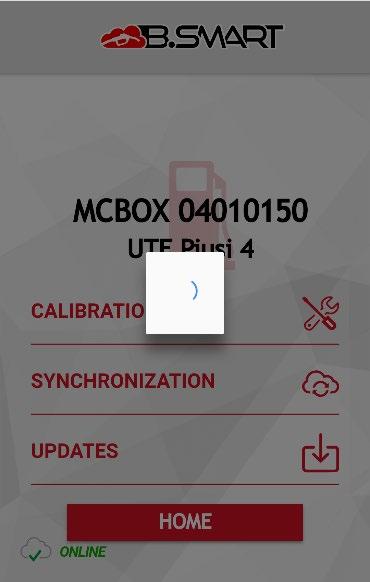

7 4 Čerpací stanice je přenesena do cloudu. Zobrazí se další operace správce (kromě detekce stojanu a registrace v cloudu). Jsou to tyto operace: 1) Kalibrace počítadla litrů. 2) Kromě automatické synchronizace také nucená synchronizace dat. 3) Aktualizace firmwaru elektronické řídicí jednotky. Stisknout HOME, Stránka HOME aplikace stisknutím tlačítka HOME se vrátíte na hlavní obrazovku aplikace. 7

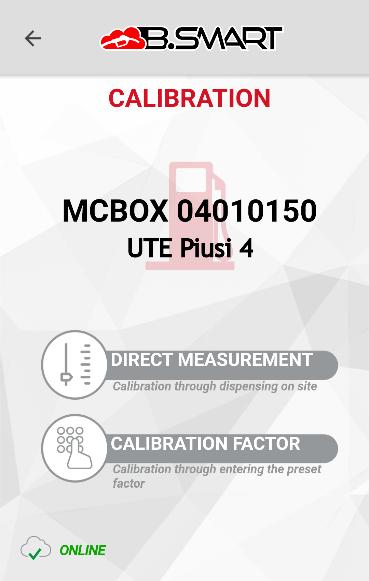

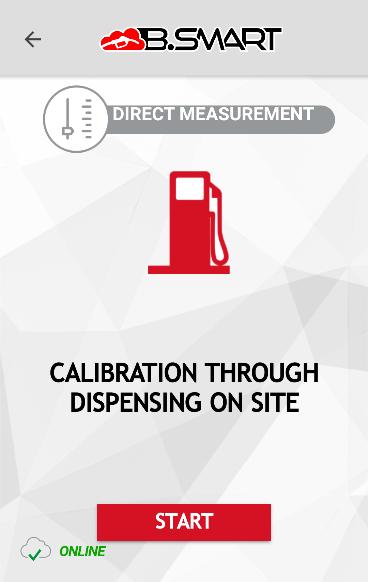

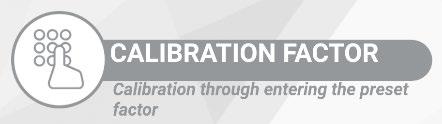

8 b. Kalibrace: přímé měření a kalibrační faktor. Stisknout KALIBRACE. Pomocí kalibrace lze opravit chyby ve výdeji. Lze ji provést dvěma způsoby: pomocí přímého měření nebo pomocí ručního zadání kalibračního faktoru. Spusťte výdej tlačítkem SPUSTIT. 8

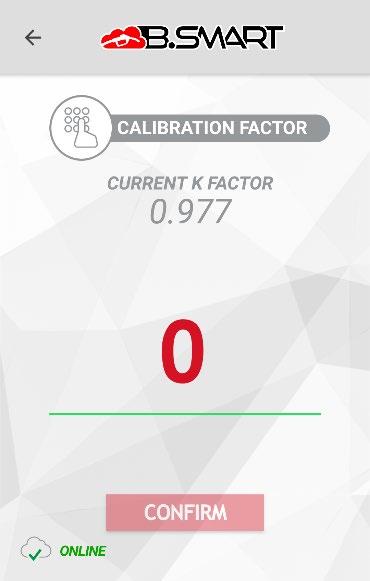

9 Ukončete výdej tlačítkem PŘERUŠIT. Ručně zadejte kalibrační faktor a stiskněte POTVRDIT. Kalibrační faktor K byl úspěšně uložen. Zadejte skutečné množství vydaného paliva naměřené vlastním měřícím přístrojem (např. objemoměrem). Po zadání množství pokračujte stisknutím POTVRDIT. 9

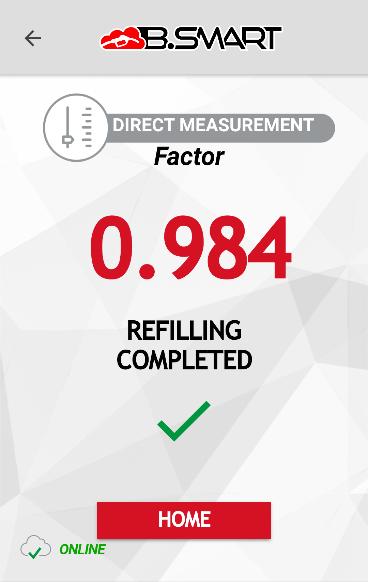

10 Zobrazí se kalibrační faktor vypočítaný řídící jednotkou. Pokračujte stisknutím HOME. Dojde k návratu na obrazovku operací SPRÁVCE. c. Synchronizace (nucená) Synchronizovaná data mezi řídící jednotkou a cloudem jsou: výdeje paliva, řidiči, konfigurační parametry řídící jednotky. Po ukončení synchronizace dojde k návratu na seznam operací, které může provádět správce. Stisknout SYNCHRONIZACE pro spuštění nucené synchronizace. Normálně dochází k častým synchronizacím, toto je jen způsob, jak tuto operaci vynutit. Postupně se zobrazí série synchronizačních hlášek a na konci se objeví. 10

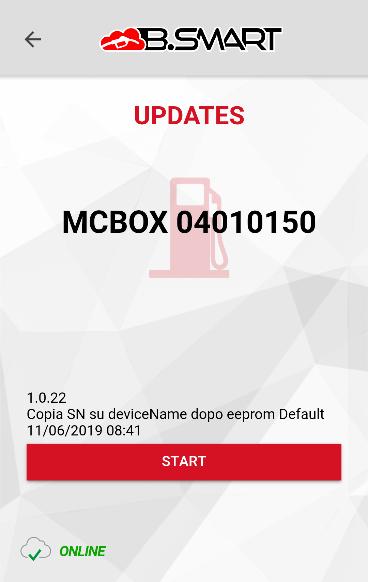

11 d. Aktualizace firmware čerpadla Displej čerpadla 0.00 Otevřete aplikaci jako SPRÁVCE a na seznamu operací zvolte AKTUALIZACE Spusťte aktualizaci tlačítkem SPUSTIT. Řídící jednotka se restartuje v bootovacím režimu, aby mohla být aktualizována, a poté se smartphone k jednotce opět připojí. 11

12 boot r boot Řídící jednotka je nyní v bootovacím režimu, který umožňuje přijetí firmware ze smartphone. boot Spuštění datového přenosu: v aplikaci i na displeji řídící jednotky se zobrazí procento firmware, který byl přenesen z aplikace do řídící jednotky. 0 12

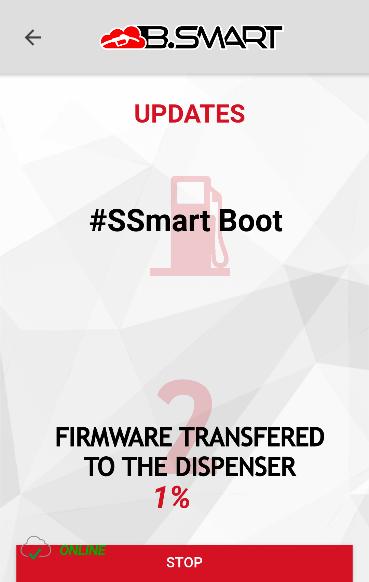

13 Procento zobrazené v aplikaci se zobrazí také na displeji řídící jednotky. 1 Přenos firmware lze kdykoli přerušit pomocí tlačítka PŘERUŠIT. 44 Přenos firmware z aplikace do řídící jednotky byl úspěšně dokončen. 100 Po dokončení datového přenosu řídící jednotka nainstaluje firmware, restartuje se a připojí se ke smartphone

14 r. 1:00 i

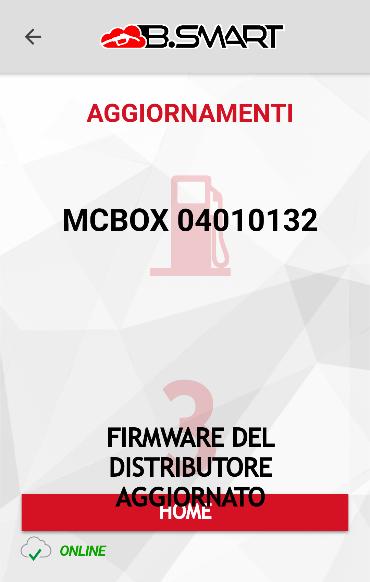

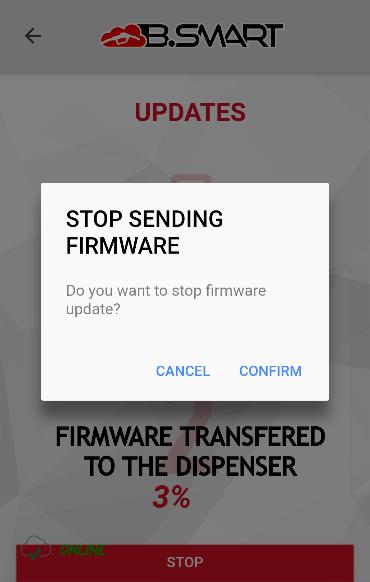

15 Aktualizace firmware dokončena. Po dokončení instalace firmware a restartu řídící jednotky se smartphone opět k připojí k řídící jednotce Stisknutím HOME se vrátíte k operacím řidiče. DISPENSER S FIRMWARE UPDATED HOME 0.00 Přenos firmware lze kdykoli přerušit pomocí tlačítka PŘERUŠIT. Potvrďte přerušení přenosu firmware stisknutím tlačítka POTVRDIT, nebo přerušení stornujte tlačítkem STORNO. Po přerušení přenosu firmware se řídící jednotka restartuje a aplikace se vrátí na hlavní obrazovku HOME. 15

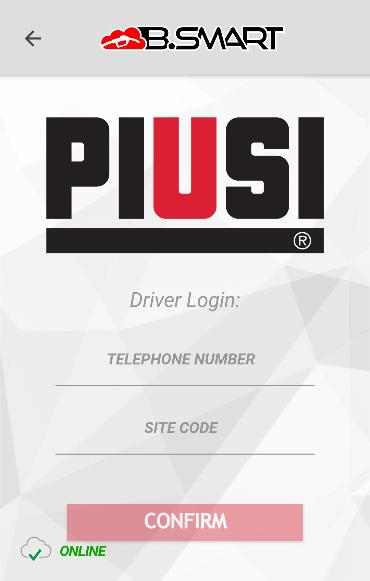

16 3. Řidič a. Autentizace Pokud je APP právě nainstalována, zobrazí se podmínky použití při prvním otevření. Projděte podmínky použití až do konce a stiskněte tlačítko PŘIJMOUT. Úvodní uvítací obrazovka. Stiskněte ŘIDIČ. Zadejte ČÍSLO MOBILNÍHO TELEFONU (stejným způsobem jako správci systému pro registraci uživatele do cloudu). Zadejte SYSTÉMOVÝ KÓD (site code). Stiskněte POTVRDIT. 16

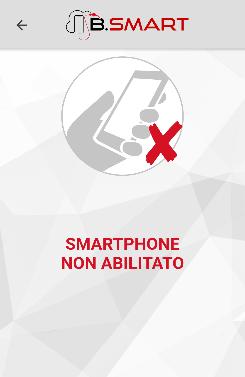

17 Pokud vše půjde dobře, otevře se obrazovka VÍTÁME ŘIDIČE. Počkejte na konec přihlášení řidiče. Možné chyby Tato zpráva se zobrazí, pokud je buď ČÍSLO MOBILNÍHO TELEFONU nebo SYSTÉMOVÝ KÓD nesprávně zadaný nebo neexistuje. Tato zpráva se zobrazí, pokud je tento smartphone již přiřazen k řidiči, nebo je řidič přiřazen ke smartphonu. 17

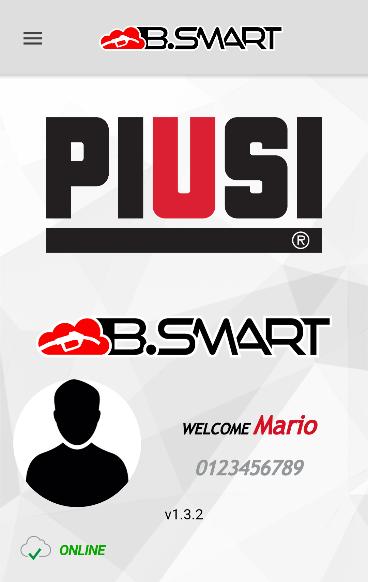

18 b. Výdej DOČASNÁ průběžná obrazovka DOČASNÁ průběžná obrazovka Při každém otevření aplikace se po provedení prvního ověření zobrazí jméno řidiče, číslo mobilního telefonu a profilový obrázek. Probíhá hledání výdejních stojanůdistributorů. Seznam dostupných neobsazených výdejních stojanů / čerpadel. Výběr výdejního stojanudistributoru DIESEL. Probíhá připojení smartphone-řídicí jednotka. Synchronizace dat mezi cloudem a výdejních stojanem. 18

19 Při hledání stojanů se mohou objevit různá chybová hlášení. Probíhá hledání výdejních stojanů / čerpadel. Výdejní stojan / čerpadlo nalezeno. BLUETOOTH DEAKTIVOVANÝ Aktivujte Bluetooth z nastavení smartphonu. GPS DEAKTIVOVÁNO Pokud je GPS deaktivováno, stiskněte AKTIVOVAT pro otevření obrazovky nastavení. Aktivujte GPS pomocí tlačítka v pravém horním rohu a vyberte typ služby, mezi které patří seznam. Stiskněte PŘIJMOUT, tím přijmete souhlas s pozicí, pak se vraťte do aplikace, kde se zobrazí seznam výdejních stojanů. 19

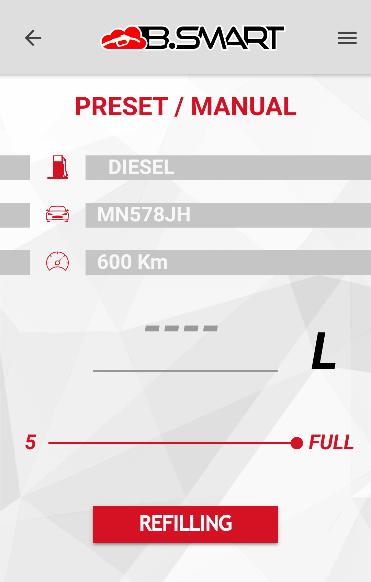

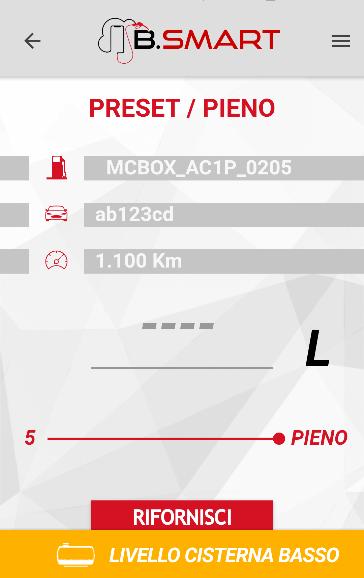

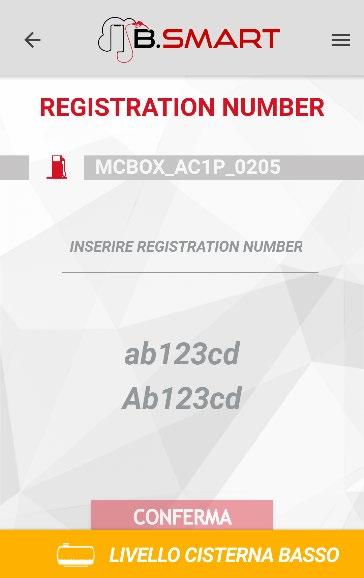

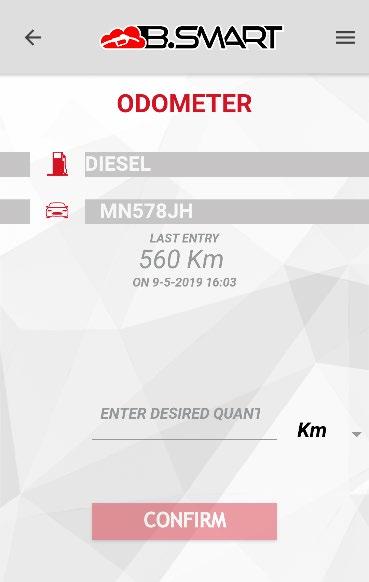

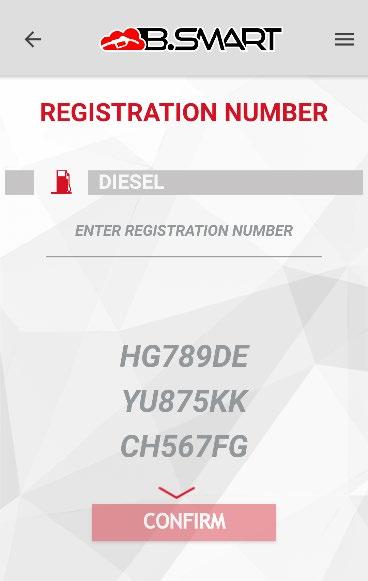

20 VOLITELNÝ požadavek správce, který záleží na konfiguraci webapp, je-li žádoucí uživateli tento požadavek klást. Zadání Registračního čísla (což může být SPZ tankovaného vozidla nebo jiný údaj užitečný pro správce systému). Kliknutím na POTVRDIT pokračujte. VOLITELNÝ požadavek Zapnutí počítadla kilometrů; tato stránka je zobrazena pouze v případě, že manažer povolil použití počítadla kilometrů pomocí WebAPP. V tomto příkladu je zadáno Kliknutím na POTVRDIT pokračujte. Zadejte předvolené množství, které má být vydáno (PRESET), nebo pokud není nastavena žádná hodnota, načerpá se plné množství. Kliknutím na TANKOVAT pokračujte. Probíhající výdej. Pokud bylo nastaveno předvolené množství PRESET, je předvolené množství uvedené pod předvoleným množstvím. Není k dispozici, pokud je nastaveno PLNÁ NÁDRŽ. Kliknutím na PŘERUŠIT zastavíte tankování. 20

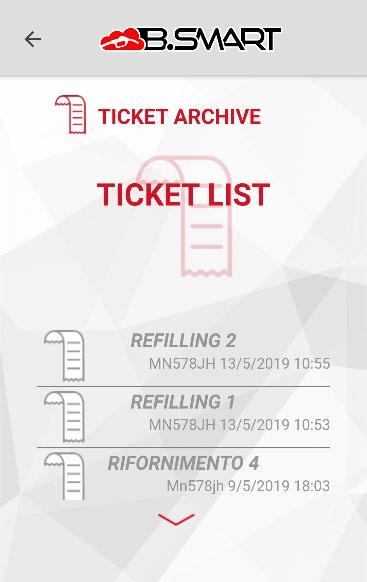

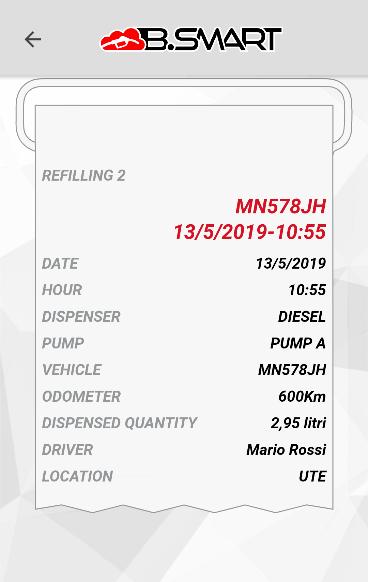

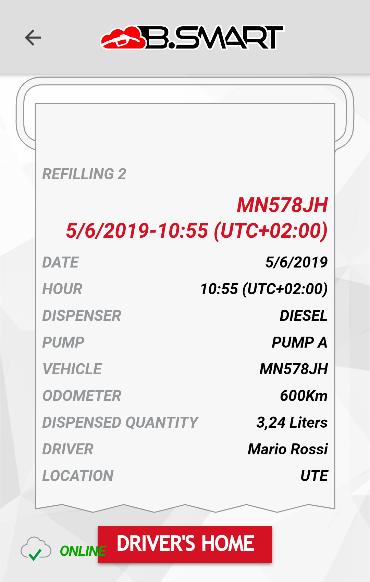

21 Obrazovka HOME ŘIDIČE Po dokončení tankování se zobrazí účtenka. Účtenka se uloží, aby bylo možné ji později zobrazit. Kliknutím na HOME ŘIDIČE se vrátíte na obrazovku HOME uživatele. c. Archiv účtenek Na UVÍTACÍ OBRAZOVCE ŘIDIČE stiskněte ARCHIV ÚČTENEK. Seznam účtenek, vyberte účtenku podle data/času nebo dalších dostupných parametrů. Účtenka 21

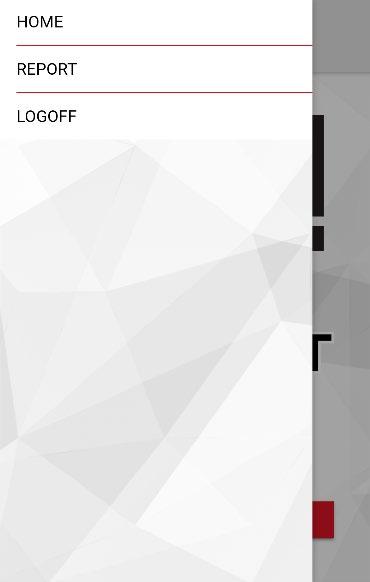

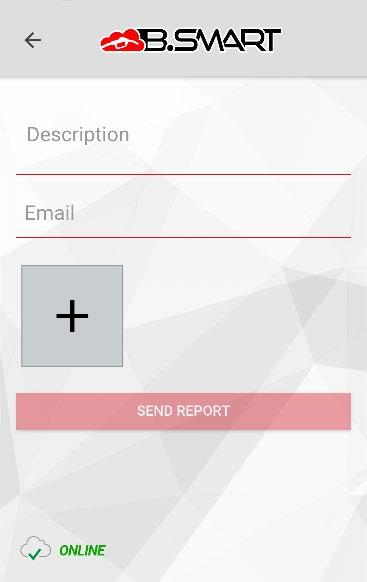

22 4. Další funkce a. Boční menu Na různých obrazovkách aplikace, v horní části, je pomocí tlačítka zavírací menu, které umožňuje různé operace: vždy dostupné boční Tlačítko HOME zobrazí hlavní obrazovku HOME aplikace. Tlačítko ODHLÁSIT odhlásí řidiče z aplikace, přičemž dojde k vymazání telefonního čísla a systémového kódu (site code) z paměti. Pro opětovné přihlášní budete muset znovu zadat telefonní číslo a systémový kód. Tlačítko HLÁŠENÍ zobrazí nabídku, kde uživatel aplikace (řidič nebo správce) může poslat zprávu zákaznické podpoře PIUSI v případě jakéhokoli problému s aplikací. Popis hlášení ová adresa, na kterou chcete dostat odpověď Stisknout ŘIDIČ Možnost přiložit až 3 screenshoty / obrázky ve formátu PNG nebo JPG Tlačítko pro odeslání hlášení Přístup řidiče 22

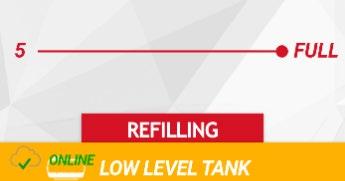

23 b. Varování hladiny paliva Hladinová varování jsou hardwarové alarmy, především čisté kontakty, které lze namontovat do nádrže a připojit ke svorkám řídící jednotky. Stav pohotovosti kontaktů se odešle do řídící jednotky, do aplikace a do WebAPP. Stav kontaktů určuje, zda je v nádrži málo paliva nebo je prázdná, pomocí stavu VAROVÁNÍ nebo ZABLOKOVÁNÍ ČERPADLA. Lze je nakonfigurovat přes WebAPP (viz návod k WebAPP). Po aktivaci hladinového kontaktu se na všech obrazovkách výdeje paliva zobrazí hlášení o nízké hladině paliva (alarm typu VAROVÁNÍ) nebo o prázdné nádrži (alarm typu ZABLOKOVÁNÍ ČERPADLA). V případě nízké hladiny paliva lze tankovat, v případě prázdné nádrže tankovat nelze. Řídící jednotka také zobrazuje stav hladinových kontaktů, a to pomocí červené kontrolky (blikající s kódem U7 v případě jednoduchého VAROVÁNÍ nebo trvale svítící s kódem A1, A2, A3, A4, A6 na displeji v případě zablokovaného čerpadla a nemožnosti výdeje). Varování o nízké hladině s výzvou k dočerpání z cisterny. Lze však nadále používat systém. Alarm ZABLOKOVÁNÍ ČERPADLA (NELZE čerpat). 23

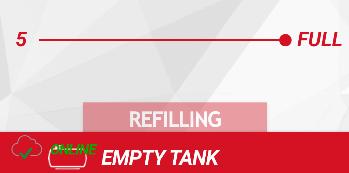

24 Je-li nádrž prázdná, tlačítko TANKOVAT se deaktivuje (zobrazí se ve světlé barvě). Nelze čerpat. Pokud se nádrž zcela vyprázdní v průběhu tankování, sepne druhý hladinový kontakt a čerpadlo se zablokuje, rozsvítí se ČERVENÁ kontrolka na řídící jednotce, tankování se přeruší a zobrazí se účtenka. 24

25 Displej řídící jednotky Červená kontrolka napravo na displeji řídicí jednotky svítí Podsvícení displeje zhasne. Čerpadlo je zablokované, tankování ukončené, svítí červená kontrolka na řídící jednotce a vygeneruje se účtenka. A 2 Modrá kontrolka nalevo na displeji řídicí jednotky zhasne. Po ukončení připojení přes Bluetooth mezi řídící jednotkou a smartphonem zůstane svítit červená kontrolka a na displeji se zobrazí A 2, což znamená, že je nádrž prázdná. 25

26 c. CHYBOVÉ HLÁŠKY / ANOMÁLIE hlášené aplikací ÚDRŽBA WEBAPP NEKOMPATIBILNÍ APLIKACE INTERNÍ CHYBA SERVERU CLOUD IN MAINTENANCE, PRESS NEXT TO GO OFFLINE APP NOT COMPATIBLE, DOWNLOADTHE LATEST VERSION FROM THE STORE INTERNAL SERVER ERROR, PRESS NEXT TO GO OFFLINE Probíhá údržba cloudu/webapp a nelze proto provést synchronizaci mezi cloudem a aplikací. Přejděte do offline režimu tlačítkem DALŠÍ. Aplikace není kompatibilní s WebAPP, před pokračováním aktualizujte. Přejděte do offline režimu tlačítkem DALŠÍ. Došlo k chybě mezi aplikací a cloudem, nebyla provedena synchronizace dat. Přejděte do offline režimu tlačítkem DALŠÍ. ČASOVÝ LIMIT PŘIPOJENÍ KE CLOUDU VYPRŠEL NETWORK ERROR ČASOVÝ LIMIT ČERPADLA VYPRŠEL Pokud aplikace ztratí spojení s řídící jednotkou přes Bluetooth, zobrazí (řidiči i správci) tuto hlášku. Modrá kontrolka řídící jednotky se v tomto případě vypne. Cloud neodpovídá žádostem aplikace, nebyla provedena synchronizace dat. Přejděte do offline režimu tlačítkem DALŠÍ. Situaci vyřešíte stisknutím a návratem na obrazovku se seznamem stojanů, nebo restartováním aplikace. 26

27 STOJAN NEZNÁ ŘIDIČE ANO Stisknutím tlačítka Ano, aplikace znovu zobrazí seznam stojanů. APP signalizuje, že stojan tohoto řidiče nezná. NE Stisknutím tlačítka NE se aplikace vrátí na obrazovku HOME. 27
