1 1.d Ventily Šroubení Combi E Sady šroubení se svěrným kroužkem T-díly, sady pro připojení na stěnu 1 Výrobek Šroubení Combi E Rohové DN 15 antracitové tryskané a niklované chromované s bílým povlakem zlacené z nerezové oceli Konstrukce jako u šroubení Combi 4, viz str Nástroj na napouštění a vypouštění výr. č , viz str Přímé DN 15 antracitové tryskané a niklované chromované s bílým povlakem zlacené z nerezové oceli Sady šroubení se svěrným kroužkem (1dílné) pro měděné potrubí dle normy DIN EN 1057 složení: svěrný kroužek, tlakový šroub, ochranná krytka G 1 /2 AG x 12 mm tryskané a niklované G 1 /2 AG x 15 mm tryskané a niklované G 1 /2 AG x 16 mm tryskané a niklované G 1 /2 AG x 12 mm chromované G 1 /2 AG x 15 mm chromované G 1 /2 AG x 16 mm chromované G 1 /2 AG x 12 mm s bílým povlakem G 1 /2 AG x 15 mm s bílým povlakem G 1 /2 AG x 16 mm s bílým povlakem G 1 /2 AG x 12 mm zlacené G 1 /2 AG x 15 mm zlacené G 1 /2 AG x 16 mm zlacené G 1 /2 AG x 12 mm antracitové G 1 /2 AG x 15 mm antracitové G 1 /2 AG x 12 mm z nerezové oceli G 1 /2 AG x 15 mm z nerezové oceli Pozor: Při použití měděných trubek s tloušťkou stěny 1 mm je nutné pro stabilizaci potrubí použít opěrné objímky. Při tloušťce stěn 1 mm doporučujeme konzultaci s výrobcem potrubí. Pro tloušťku stěny = 1 mm viz opěrné objímky na str Výjimka: V případě šroubení se svěrným kroužkem s měkkým těsněním nejsou zapotřebí žádné opěrné objímky. Upozornění: V případě měkkého těsnění šroubení nedrží, musí být dodatečně zafixováno. Pokud se týká roztahování konců trubek (tzv. rozšiřování trnem ) je třeba dodržovat příslušné podmínky výrobce potrubí. Další informace v Datovém listě. AG = vnější závit T-kusy vnější závit R 1 /2 x vnitřní závit Rp 1 /2, připojení topné vložky vnitřní závit G 1 /2 chromovaný s bílým povlakem Pro zabudování topných vložek do koupelnových otopných těles. 1/2 G Rp 1/ /62 Souprava pro připojení na stěnu (1dílná) chromovaná DN bílá DN Pro instalaci exkluzivních armatur pro otopná tělesa do stěny. Složení: trubka průměr 15 mm bílá resp. chromovaná, délka 150 mm, připojení s vnějším závitem R 1 /2 dle normy EN pro instalaci na stěnu a šroubení se svěrným kroužkem pro exkluzivní armatury pro otopná tělesa. 1.37

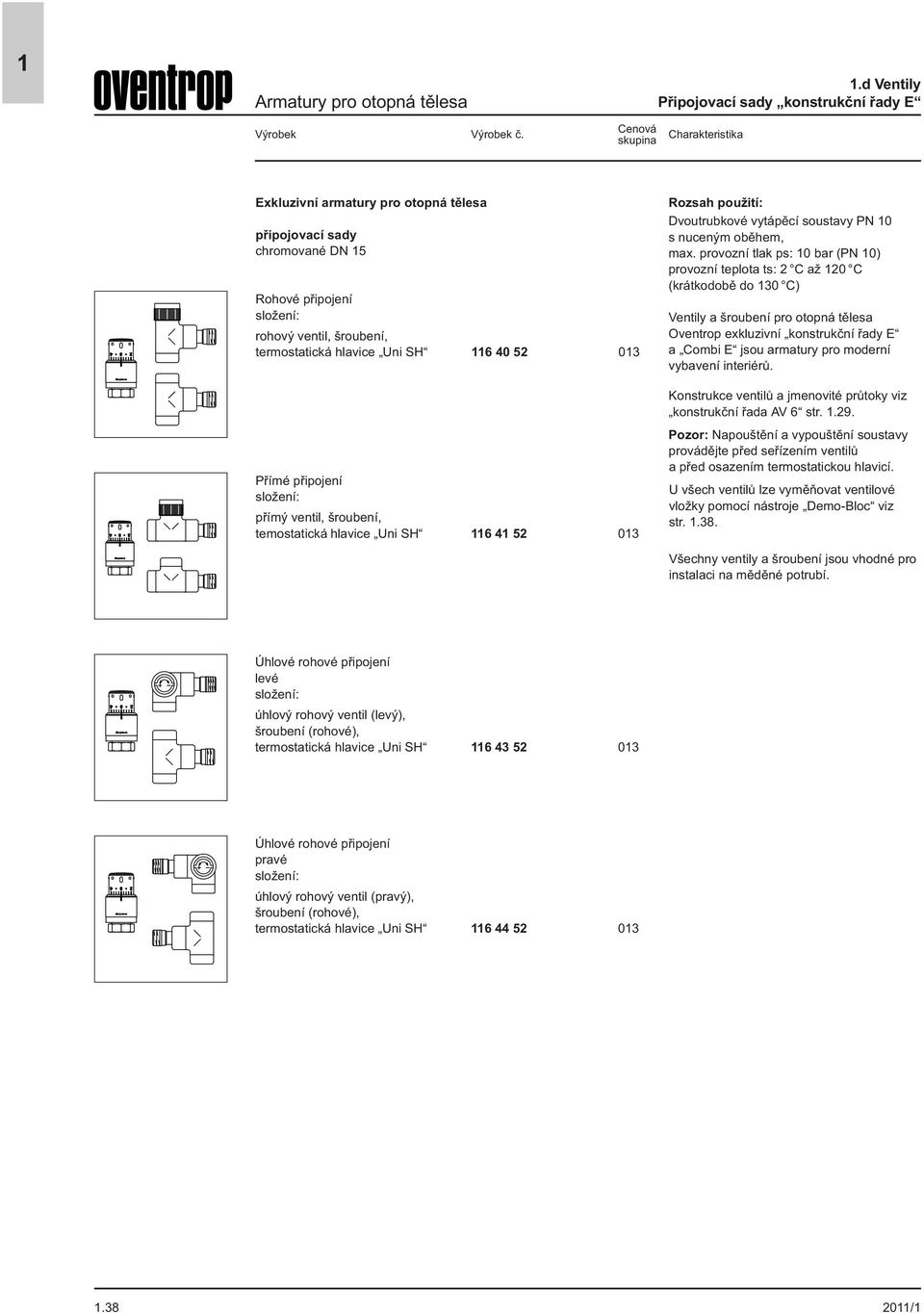

2 Výrobek 1.d Ventily Připojovací sady konstrukční řady E Exkluzivní armatury pro otopná tělesa připojovací sady chromované DN 15 Rohové připojení složení: rohový ventil, šroubení, termostatická hlavice Uni SH Přímé připojení složení: přímý ventil, šroubení, temostatická hlavice Uni SH Rozsah použití: Dvoutrubkové vytápěcí soustavy PN 10 s nuceným oběhem, max. provozní tlak ps: 10 bar (PN 10) provozní teplota ts: 2 C až 120 C (krátkodobě do 130 C) Ventily a šroubení pro otopná tělesa Oventrop exkluzivní konstrukční řady E a Combi E jsou armatury pro moderní vybavení interiérů. Konstrukce ventilů a jmenovité průtoky viz konstrukční řada AV 6 str Pozor: Napouštění a vypouštění soustavy provádějte před seřízením ventilů a před osazením termostatickou hlavicí. U všech ventilů lze vyměňovat ventilové vložky pomocí nástroje Demo-Bloc viz str Všechny ventily a šroubení jsou vhodné pro instalaci na měděné potrubí. Úhlové rohové připojení levé složení: úhlový rohový ventil (levý), šroubení (rohové), termostatická hlavice Uni SH Úhlové rohové připojení pravé složení: úhlový rohový ventil (pravý), šroubení (rohové), termostatická hlavice Uni SH

3 kv kv Výrobek 1K 2K kvs odch.p odch.p 1.d Ventily Bypass-Combi Duo s uzavíráním pro dvoutrubkové soustavy Připojovací díly Duo 1 Ventily pro dvoutrubkové vytápěcí soustavy závitové připojení M 30 x 1,5 z mosazi, niklované Bypass-Combi Duo pro dvoutrubkovou soustavu s uzavíráním složení: axiální ventil do přívodu konstrukční řady A DN 15 0,50 0,95 1,35 (25) Rozsah použití: Dvoutrubkové vytápěcí soustavy PN 10 s nuceným oběhem, max. provozní tlak ps: 10 bar (PN 10) provozní teplota ts: 2 C až 120 C (krátkodobě do 130 C). nebo přímý ventil s ohybem DN 15 konstrukční řady A 0,50 0,95 1,35 (25) konstrukční řady AV6 0,32 0,65 0,90 (25) OV 2 OV nebo úhlový rohový ventil konstrukční řady A DN 15 levý 0,50 0,95 1,35 (25) DN 15 pravý 0,50 0,95 1,35 (25) Spojovací trubka z oceli, chromovaná délka 15 x 560 mm délka 15 x 1120 mm délka 15 x 2000 mm Vnější závit G 3 /4 dle DIN V 3838 na připojovacích dílech Duo pro dvoutrubkové soustavy umožňuje pomocí odpovídajícího šroubení viz str připojení na měděné, přesné ocelové a vícevrstvé potrubí Oventrop Copipe HS. Osová rozteč potrubí 50 mm. Šroubení se svěrnými kroužky Ofix CEP dvojité, pro spojovací trubku, těsnění kov na kov vnější závit G 1 /2 x 15 mm (50) OV 2 Připojovací díl Duo s uzavíráním pro dvoutrubkovou soustavu DN 15 G 3 /4 AG (25) Osová rozteč potrubí 50 mm. Připojovací díly niklované h-kus G 1 /2 AG x G 3 /4 AG x G 3 /4 AG (10) s převlečnou maticí G 3 /4 IG x G 3 /4 AG x G 3 /4 AG (10) AG = vnější závit IG = vnitřní závit H-kus 1 /2" x 3 /4" x 3 /4" je vhodný při použití všech termostatických ventilů Oventrop a šroubení otopných těles jmenovitého průměru 1 /2" pro připojení potrubí z plastu, měkké oceli, měděného a vícevrstvého potrubí Oventrop Copipe, osová rozteč potrubí 50 mm. oventrop Ventily s vnitřními a vnějšími závity viz str Krycí rozeta z plastu viz str Spojovací šroubení pro připojení potrubních rozvodů viz str pro připojení na armatury s vnějším závitem G 3 /4. Termostatické hlavice viz str

4 1.d Ventily Připojovací díl Duo pro dvoutrubkovou soustavu Ventily s ponornou trubicí Úhlové šroubení kv kv Výrobek 1K 2K kvs odch.p odch.p OV2 Připojovací díl Duo pro dvoutrubkovou soustavu bez uzavírání resp. s uzavíráním a plynulým přednastavením s mosazným šroubením DN 15 M 24 x vnější závit 1,5 bez uzavírání Rozsah použití: Dvoutrubkové vytápěcí soustavy PN 10 s nuceným oběhem, max. provozní tlak ps: 10 bar (PN 10) provozní teplota ts: 2 C až 120 C (krátkodobě do 130 C). Osová rozteč potrubí: 35 mm. OV2 s uzavíráním a plynulým přednastavením Šroubení se svěrným kroužkem M 24 x 1,5 viz str Ventil s ponornou trubicí s uzavíráním se svislým vývodem DN 15 vnější závit G 3 /4 0, Ponorná trubice je dlouhá 150 mm, průměr 11 mm, osová rozteč potrubí 50 mm. s postranním vývodem DN 15 vnější závit G 3 /4 0, Analogové ventily systému TKM Ventil pro dvoutrubkové soustavy DN 15 vnější závit G 3 /4 0,90 (20) Úhlové šroubení převlečná matice G 3 /4 x vnější závit G 3 / Ventily se používají pro připojení otopných těles s tímto způsobem připojení. Ventil pro dvoutrubkovou vytápěcí soustavu má antracitové ochranné víčko. Pro připojení na vnější závit G 3 /4 dle normy DIN V 3838 (Eurokonus). Připojovací technika pro připojení potrubních rozvodů viz str Termostatické hlavice viz str

5 1.d Ventily Připojovací sady Multiblock T 1 Výrobek Sada 1 Sada 2 Sada 3 Sada 4 Sada 5 Připojovací sady pro koupelnová otopná tělesa (otopná tělesa s vnitřním závitem Rp 1 /2) Složení: Sada 1 přímé provedení v bílé barvě Skládá se z armatur: Multiblock T, připojovací armatura s přednastavením pro dvoutrubkovou soustavu přímé provedení designová krytka: bílá přímé provedení termostatická hlavice Uni SH s kapalinovým čidlem se závitovým připojením M 30 x 1,5 barva: bílá krytka SH -Cap bílá Sada 2 rohové provedení v bílé barvě Skládá se z armatur: Multiblock T, připojovací armatura s přednastavením pro dvoutrubkovou soustavu rohové provedení designová krytka: bílá termostatická hlavice Uni SH jako v bodě krytka SH -Cap bílá Sada 3 přímé provedení v chromovaném provedení Skládá se z armatur: Multiblock T, jako u sady designová krytka: chromovaná přímé provedení Uni SH, jako u sady SH-Cap chromovaná Sada 4 rohové provedení v chromovaném provedení Složení: Multiblock T, jako u sady designová krytka: chromovaná rohové provedení Uni SH, jako u sady SH-Cap chromovaná Sada 5 přímé provedení v designu z ušlechtilé oceli Složení: Multiblock T, jako u sady designová krytka: z ušlechtilé oceli přímé provedení Uni SH v designu z ušlechtilé oceli termostatická hlavice s kapalinovým čidlem, závitové připojení M 30 x 1,5, s namotovanou krytkou SH-Cap v designu: z ušlechtilé oceli Sada 6 rohové provedení v designu z ušlechtilé oceli Složení: Multiblock T, jako u sady designová krytka: z ušlechtilé oceli rohové provedení Uni SH v designu z ušlechtilé oceli jako u sady Multiblock T pro použití na otopných tělesech v přívodu nebo ve zpátečce. Osová rozteč potrubí 50 mm. Označení na tělese OV 2. Využití: ve dvoutrubkových vytápěcích soustavách jako termostatický ventil, uzavírací šroubení, pro vypouštění a napouštění. S nastavením nulové polohy rozsah regulace 7 28 C označení stupnice Multiblock T je k dostání také jako armatura pro jednotrubkové/dvoutrubkové vytápěcí soustavy (přepojovací). Viz str Označení na tělese OV 1+2 Ocenění: Multiblock T v kombinací s termostatickou hlavicí Uni SH v designu z ušlechtilé oceli: Design Zentrum Essen reddot design award Cena za design Spolkové republiky Německo nominace 2009 Sada

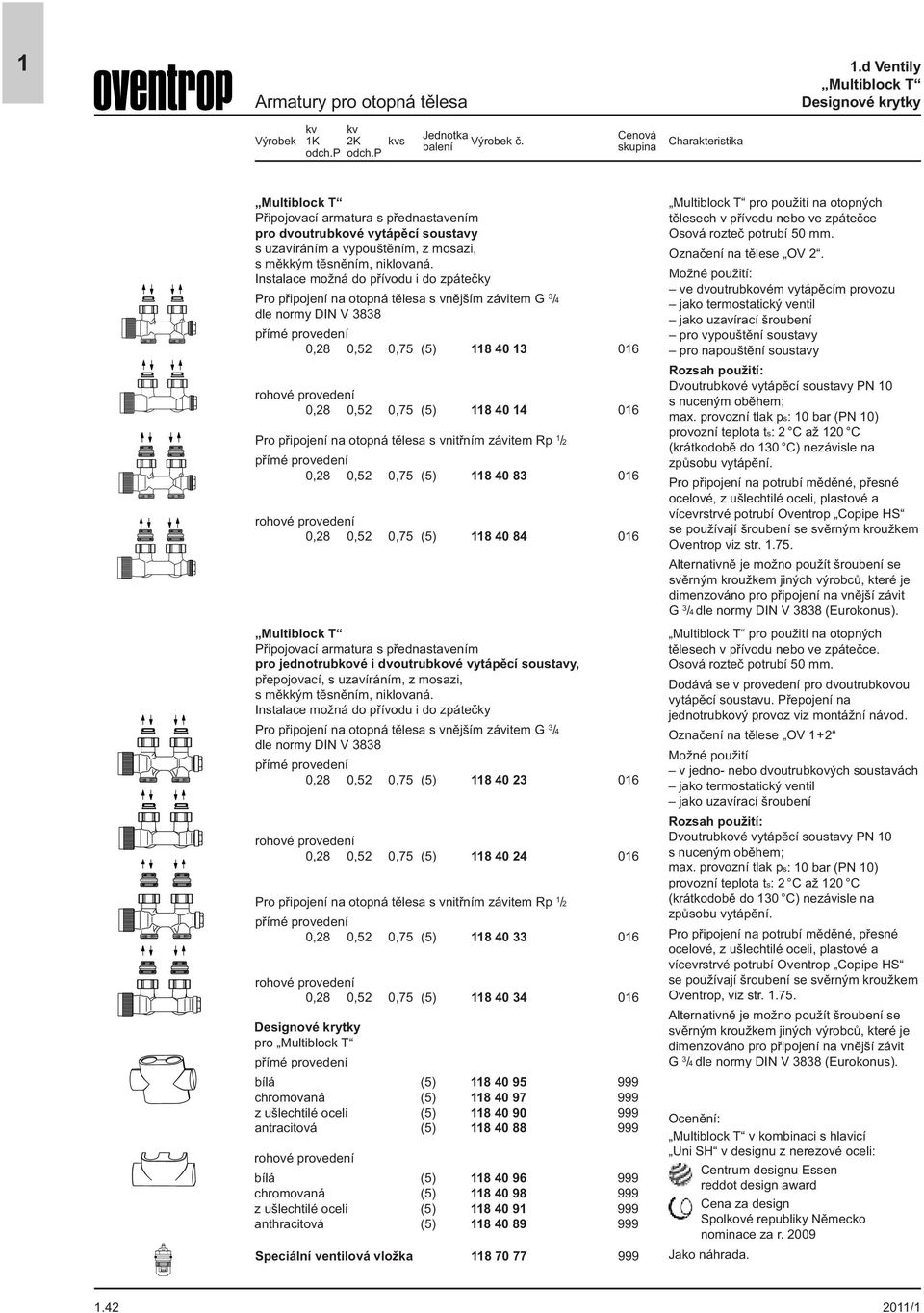

6 1.d Ventily Multiblock T Designové krytky kv kv Výrobek 1K 2K kvs odch.p odch.p Multiblock T Připojovací armatura s přednastavením pro dvoutrubkové vytápěcí soustavy s uzavíráním a vypouštěním, z mosazi, s měkkým těsněním, niklovaná. Instalace možná do přívodu i do zpátečky Pro připojení na otopná tělesa s vnějším závitem G 3 /4 dle normy DIN V 3838 přímé provedení 0,28 0,52 0,75 (5) rohové provedení 0,28 0,52 0,75 (5) Pro připojení na otopná tělesa s vnitřním závitem Rp 1 /2 přímé provedení 0,28 0,52 0,75 (5) rohové provedení 0,28 0,52 0,75 (5) Multiblock T Připojovací armatura s přednastavením pro jednotrubkové i dvoutrubkové vytápěcí soustavy, přepojovací, s uzavíráním, z mosazi, s měkkým těsněním, niklovaná. Instalace možná do přívodu i do zpátečky Pro připojení na otopná tělesa s vnějším závitem G 3 /4 dle normy DIN V 3838 přímé provedení 0,28 0,52 0,75 (5) rohové provedení 0,28 0,52 0,75 (5) Pro připojení na otopná tělesa s vnitřním závitem Rp 1 /2 přímé provedení 0,28 0,52 0,75 (5) rohové provedení 0,28 0,52 0,75 (5) Designové krytky pro Multiblock T přímé provedení bílá (5) chromovaná (5) z ušlechtilé oceli (5) antracitová (5) rohové provedení bílá (5) chromovaná (5) z ušlechtilé oceli (5) anthracitová (5) Speciální ventilová vložka Multiblock T pro použití na otopných tělesech v přívodu nebo ve zpátečce Osová rozteč potrubí 50 mm. Označení na tělese OV 2. Možné použití: ve dvoutrubkovém vytápěcím provozu jako termostatický ventil jako uzavírací šroubení pro vypouštění soustavy pro napouštění soustavy Rozsah použití: Dvoutrubkové vytápěcí soustavy PN 10 s nuceným oběhem; max. provozní tlak ps: 10 bar (PN 10) provozní teplota ts: 2 C až 120 C (krátkodobě do 130 C) nezávisle na způsobu vytápění. Pro připojení na potrubí měděné, přesné ocelové, z ušlechtilé oceli, plastové a vícevrstrvé potrubí Oventrop Copipe HS se používají šroubení se svěrným kroužkem Oventrop viz str Alternativně je možno použít šroubení se svěrným kroužkem jiných výrobců, které je dimenzováno pro připojení na vnější závit G 3 /4 dle normy DIN V 3838 (Eurokonus). Multiblock T pro použití na otopných tělesech v přívodu nebo ve zpátečce. Osová rozteč potrubí 50 mm. Dodává se v provedení pro dvoutrubkovou vytápěcí soustavu. Přepojení na jednotrubkový provoz viz montážní návod. Označení na tělese OV 1+2 Možné použití v jedno- nebo dvoutrubkových soustavách jako termostatický ventil jako uzavírací šroubení Rozsah použití: Dvoutrubkové vytápěcí soustavy PN 10 s nuceným oběhem; max. provozní tlak ps: 10 bar (PN 10) provozní teplota ts: 2 C až 120 C (krátkodobě do 130 C) nezávisle na způsobu vytápění. Pro připojení na potrubí měděné, přesné ocelové, z ušlechtilé oceli, plastové a vícevrstrvé potrubí Oventrop Copipe HS se používají šroubení se svěrným kroužkem Oventrop, viz str Alternativně je možno použít šroubení se svěrným kroužkem jiných výrobců, které je dimenzováno pro připojení na vnější závit G 3 /4 dle normy DIN V 3838 (Eurokonus). Ocenění: Multiblock T v kombinaci s hlavicí Uni SH v designu z nerezové oceli: Centrum designu Essen reddot design award Cena za design Spolkové republiky Německo nominace za r Jako náhrada. 1.42

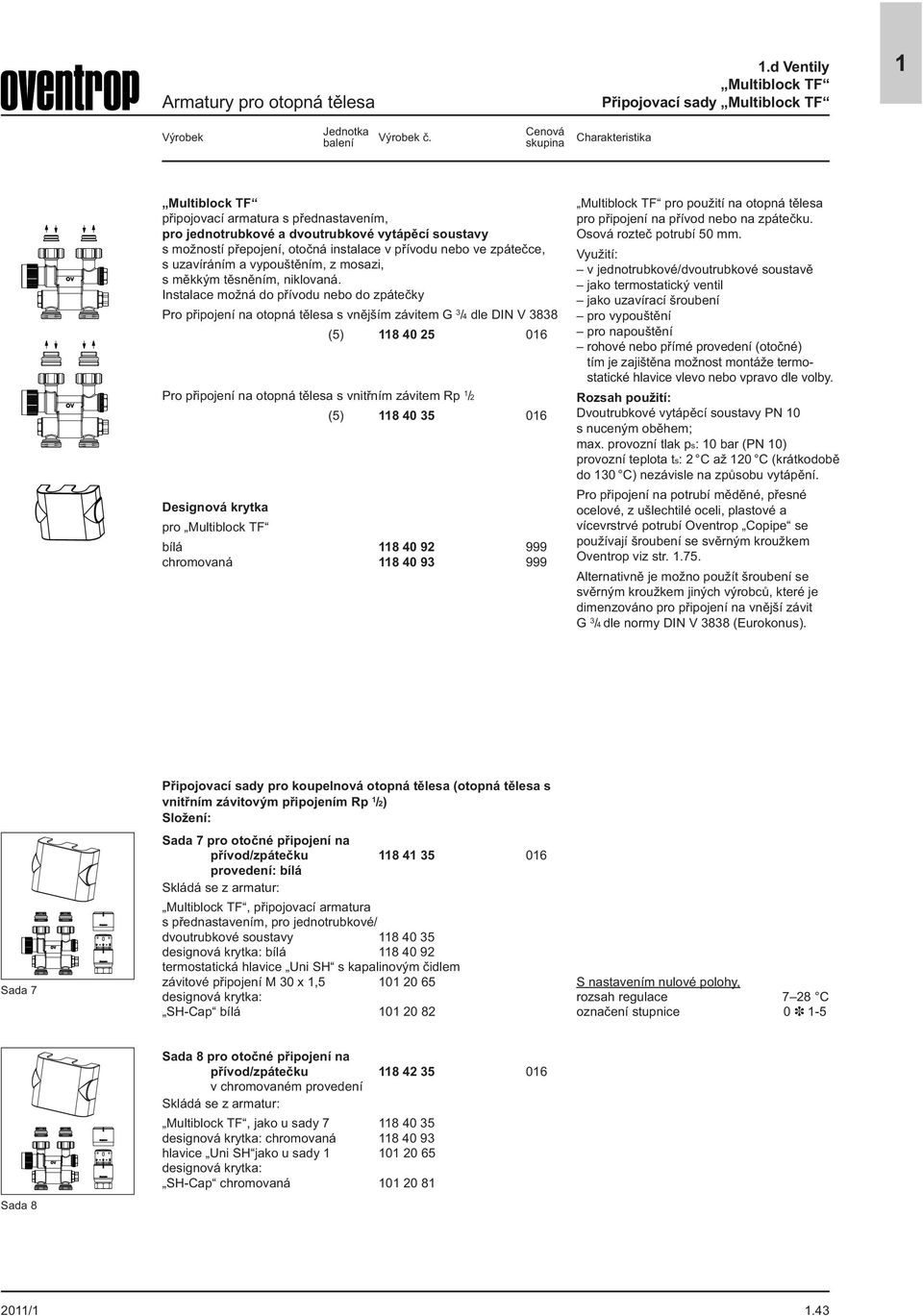

7 1.d Ventily Multiblock TF Připojovací sady Multiblock TF 1 Výrobek Multiblock TF připojovací armatura s přednastavením, pro jednotrubkové a dvoutrubkové vytápěcí soustavy s možností přepojení, otočná instalace v přívodu nebo ve zpátečce, s uzavíráním a vypouštěním, z mosazi, s měkkým těsněním, niklovaná. Instalace možná do přívodu nebo do zpátečky Pro připojení na otopná tělesa s vnějším závitem G 3 /4 dle DIN V 3838 (5) Pro připojení na otopná tělesa s vnitřním závitem Rp 1 /2 (5) Designová krytka pro Multiblock TF bílá chromovaná Multiblock TF pro použití na otopná tělesa pro připojení na přívod nebo na zpátečku. Osová rozteč potrubí 50 mm. Využití: v jednotrubkové/dvoutrubkové soustavě jako termostatický ventil jako uzavírací šroubení pro vypouštění pro napouštění rohové nebo přímé provedení (otočné) tím je zajištěna možnost montáže termostatické hlavice vlevo nebo vpravo dle volby. Rozsah použití: Dvoutrubkové vytápěcí soustavy PN 10 s nuceným oběhem; max. provozní tlak ps: 10 bar (PN 10) provozní teplota ts: 2 C až 120 C (krátkodobě do 130 C) nezávisle na způsobu vytápění. Pro připojení na potrubí měděné, přesné ocelové, z ušlechtilé oceli, plastové a vícevrstrvé potrubí Oventrop Copipe se používají šroubení se svěrným kroužkem Oventrop viz str Alternativně je možno použít šroubení se svěrným kroužkem jiných výrobců, které je dimenzováno pro připojení na vnější závit G 3 /4 dle normy DIN V 3838 (Eurokonus). Sada 7 Připojovací sady pro koupelnová otopná tělesa (otopná tělesa s vnitřním závitovým připojením Rp 1 /2) Složení: Sada 7 pro otočné připojení na přívod/zpátečku provedení: bílá Skládá se z armatur: Multiblock TF, připojovací armatura s přednastavením, pro jednotrubkové/ dvoutrubkové soustavy designová krytka: bílá termostatická hlavice Uni SH s kapalinovým čidlem závitové připojení M 30 x 1, designová krytka: SH-Cap bílá S nastavením nulové polohy, rozsah regulace 7 28 C označení stupnice Sada 8 Sada 8 pro otočné připojení na přívod/zpátečku v chromovaném provedení Skládá se z armatur: Multiblock TF, jako u sady designová krytka: chromovaná hlavice Uni SH jako u sady designová krytka: SH-Cap chromovaná

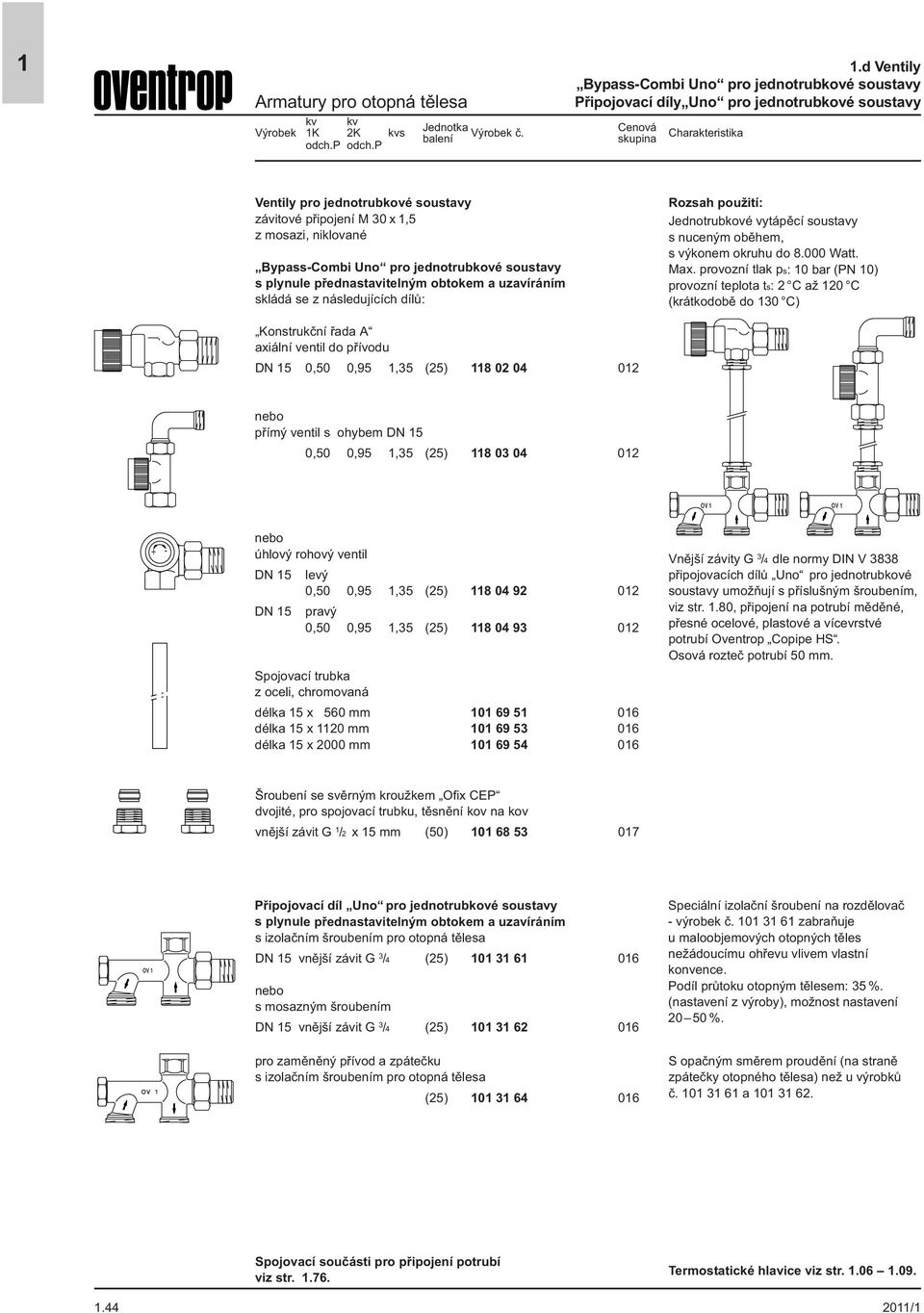

8 kv kv Výrobek 1K 2K kvs odch.p odch.p 1.d Ventily Bypass-Combi Uno pro jednotrubkové soustavy Připojovací díly Uno pro jednotrubkové soustavy Ventily pro jednotrubkové soustavy závitové připojení M 30 x 1,5 z mosazi, niklované Bypass-Combi Uno pro jednotrubkové soustavy s plynule přednastavitelným obtokem a uzavíráním skládá se z následujících dílů: Rozsah použití: Jednotrubkové vytápěcí soustavy s nuceným oběhem, s výkonem okruhu do Watt. Max. provozní tlak ps: 10 bar (PN 10) provozní teplota ts: 2 C až 120 C (krátkodobě do 130 C) Konstrukční řada A axiální ventil do přívodu DN 15 0,50 0,95 1,35 (25) nebo přímý ventil s ohybem DN 15 0,50 0,95 1,35 (25) OV 1 OV nebo úhlový rohový ventil DN 15 levý 0,50 0,95 1,35 (25) DN 15 pravý 0,50 0,95 1,35 (25) Spojovací trubka z oceli, chromovaná délka 15 x 560 mm délka 15 x 1120 mm délka 15 x 2000 mm Vnější závity G 3 /4 dle normy DIN V 3838 připojovacích dílů Uno pro jednotrubkové soustavy umožňují s příslušným šroubením, viz str. 1.80, připojení na potrubí měděné, přesné ocelové, plastové a vícevrstvé potrubí Oventrop Copipe HS. Osová rozteč potrubí 50 mm. Šroubení se svěrným kroužkem Ofix CEP dvojité, pro spojovací trubku, těsnění kov na kov vnější závit G 1 /2 x 15 mm (50) OV 1 Připojovací díl Uno pro jednotrubkové soustavy s plynule přednastavitelným obtokem a uzavíráním s izolačním šroubením pro otopná tělesa DN 15 vnější závit G 3 /4 (25) nebo s mosazným šroubením DN 15 vnější závit G 3 /4 (25) Speciální izolační šroubení na rozdělovač - výrobek č zabraňuje u maloobjemových otopných těles nežádoucímu ohřevu vlivem vlastní konvence. Podíl průtoku otopným tělesem: 35 %. (nastavení z výroby), možnost nastavení %. pro zaměněný přívod a zpátečku s izolačním šroubením pro otopná tělesa (25) S opačným směrem proudění (na straně zpátečky otopného tělesa) než u výrobků č a Spojovací součásti pro připojení potrubí viz str Termostatické hlavice viz str

9 kv kv 1K 2K kvs odch.p odch.p 1.d Ventily Šroubení se svěrným kroužkem Připojovací díly Uno pro jednotrubkové Ventily s ponornou trubicí Charkateristika 1 OV1 Připojovací díly Uno pro jednotrubkové soustavy s plynule přednastavitelným obtokem a uzavíráním nebo s pevným obtokem bez uzavírání s mosazným šroubením DN 15 M 24 x vnější závit 1,5 bez uzavírání s uzavíráním Rozsah použití: Jednotrubkové vytápěcí soustavy s nuceným oběhem. Max. provozní tlak ps: 10 bar (PN 10) provozní teplota ts: 2 C až 120 C (krátkodobě do 130 C) Osová rozteč potrubí 35 mm. Podíl průtoku otopným tělesem: 50 %. OV1 Šroubení se svěrnými kroužky Ofix M 24 x 1,5 z mosazi, převlečná matice niklovaná Ofix K dvojité, pro plastové potrubí, těsnění kov na kov plus O-kroužek 14 x 2 mm (10) x 2 mm (10) Ofix CEP dvojité, pro měděné potrubí dle DIN EN 1057 těsnění kov na kov 15 mm (50) Šroubení se svěrným kroužkem Cofit S M 24 x 1,5 univerzálně použitelné pro vícevrstvé potrubí a při stejném způsobu zpracování pro plastové potrubí (PE-X), dvojité, těsnění kov na kov plus O-kroužek z mosazi, převlečná matice niklovaná 14 x 2 mm (10) x 2 mm (10) Pozor: Při použití měděných trubek s tloušťkou stěny 1 mm je nutné pro stabilizaci potrubí použít opěrné objímky. Při tloušťce stěn 1 mm doporučujeme konzultaci s výrobcem potrubí. Pro tloušťku stěny = 1 mm viz opěrné objímky na str Výjimka: V případě šroubení se svěrným kroužkem s měkkým těsněním nejsou zapotřebí žádné opěrné objímky. Upozornění: V případě měkkého těsnění šroubení nedrží, musí být dodatečně zafixováno. Pokud se týká roztahování konců trubek (tzv. rozšiřování trnem ) je třeba dodržovat příslušné podmínky výrobce potrubí. Krycí rozeta plastová plochá, osová rozteč potrubí 35 mm mm Ventily s ponornou trubicí s pevným obtokem a uzavíráním s postranním výstupem DN 15 vnější závit G 3 /4 1,50 1,80 2, se svislým výstupem DN 15 vnější závit G 3 /4 1,50 1,80 2, Ventil s ponornou trubicí s pevným obtokem je nastaven na podíl průtoku otopným tělesem 35 % při odchylce P 2K. Ponorná trubice je 150 mm dlouhá o průměru 11 mm, osová rozteč potrubí 50 mm. Ventil s ponornou trubicí se svislým výstupem se používá zejména pro koupelnová otopná tělesa (ohřívače ručníků). (Je zapotřebí dodržovat technické pokyny výrobce otopného tělesa.) Analogové ventily systému TKM ventil pro jednotrubkové soustavy DN 15 vnější závit G 3 /4 1,22 1,50 1,83 (20) Úhlové šroubení převlečná matice G 3 /4 x vnější závit G 3 / Podíl průtoku otopným tělesem je 50 %. Ventily se používají pro připojení otopných těles s tímto způsobem připojení. Ventil pro jednotrubkové soustavy má oranžové ochranné víčko. Pro připojení na vnější závit G 3 /4 dle DIN V 3838 (Eurokonus). Spojovací součásti pro připojení potrubí viz str Termostatické hlavice viz str

10 kv kv Výrobek 1K 2K kvs odch.p. odch.p 1.d Ventily Ventily do zpátečky Ventily do zpátečky závitové připojení M 30 x 1,5 z mosazi, niklované Konstrukční řada AV 6 s přednastavením Axiální ventil do zpátečky DN 10 0,32 0,65 0,90 (25) DN 15 0,32 0,65 0,90 (25) Zvláště vhodné pro instalaci při zaměněném přívodu a zpátečce a u vysoko umístěných otopných těles. Pozor: výkon snížen o cca %. Ventily do zpátečky mají bílé ochranné víčko. Šroubení se svěrným kroužkem viz str. 3.35, opěrné objímky viz str Termostatické hlavice viz str Přímý ventil do zpátečky DN 10 0,32 0,65 0,90 (25) DN 15 0,32 0,65 0,90 (25)

11 1.d Ventily Ruční regulační ventily 1 Výrobek kvs Charkateristika Ruční regulační ventily závitové připojení M 30 x 1,5 z mosazi, niklované Konstrukční řada HA skládá se z ventilu konstrukční řady A a ruční regulační hlavice v bílé barvě Rohový ventil DN 10 1,35 (25) DN 15 1,35 (25) DN 20 1,35 (25) DN 25 1,35 (10) Přímý ventil DN 10 1,35 (25) DN 15 1,35 (25) DN 20 1,35 (25) DN 25 1,35 (10) Axiální ventil do přívodu DN 10 1,35 (25) DN 15 1,35 (25) DN 20 1,35 (25) Konstrukční rada HRV přednastavení pomocí vřetena skládá se z ventilu a ruční regulační hlavice v bílé barvě Rohový ventil DN 10 3,2 (25) DN 15 3,2 (25) DN 20 3,2 (25) Zkrácená konstrukční délka odpovídá konstrukční řadě RF DN 10 3,2 (25) DN 15 3,2 (25) DN 20 3,2 (25) Přímý ventil DN 10 1,7 (25) DN 15 1,7 (25) DN 20 2,3 (25) Zkrácená konstrukční délka odpovídá konstrukční řadě RF DN 10 1,7 (25) DN 15 1,7 (25) DN 20 2,3 (25) Konstrukční řada HR bílá ruční hlavice Rohový ventil DN 10 1,45 (25) DN 15 1,45 (25) DN 20 1,45 (25) Přímý ventil DN 10 1,2 (25) DN 15 1,2 (25) DN 20 1,2 (25) Rohový ventil DN 10 1,45 (25) DN 15 1,45 (25) DN 20 1,45 (25) Přímý ventil DN 10 1,2 (25) DN 15 1,2 (25) DN 20 1,2 (25) Ruční regulační hlavice viz str Rozsah použití: Dvoutrubkové vytápěcí soustavy PN 10 s nuceným oběhem nebo samotížné vytápěcí soustavy. Max. provozní tlak ps: 10 bar (PN 10) provozní teplota ts: 2 C až 120 C (krátkodobě do 130 C) nezávisle na způsobu vytápění, vhodné i pro páru 0,5 bar, 110 C. Konstrukční délky dle DIN EN 215. Ruční regulační hlavice může být později vyměněna za termostatickou hlavici Uni XH, Uni LH, Uni LHZ, Uni CH, Uni SH, vindo TH a Uni DH bez vypouštění soustavy. Všechny ventily DN 10 až DN 20 jsou vhodné také pro instalaci na měděné potrubí. Šroubení se svěrnými kroužky viz str. 1.74, opěrné objímky viz str Výroba končí. Ruční hlavice je chráněna proti poškození ochrannou krytkou (takto je dodávána). Ruční regulační ventil lze dodatečně termostatizovat výměnou vrchní části. Ventily jsou vhodné také pro instalaci s měděným potrubím. Šroubení se svěrným kroužkem viz str Šroubení se svěrným kroužkem str Nelze použít ve spojením se šroubením Cofit S se svěrným kroužkem s vnitřním závitem. Opěrné objímky viz str Není možné termostatizovat, bez přednastavení. Konstrukční délky dle DIN Ruční hlavice je před poškozením chráněna ochrannou krytkou (takto je dodávána). Ventily jsou vhodné také pro instalaci na měděné potrubí. Šroubení se svěrnými kroužky viz str. 1.74, opěrné objímky viz str Výroba končí 1.47

12 1.d Ventily Trojcestné přestavbové ventily Příslušenství Výrobek Trojcestné přestavbové ventily a příslušenství pro přestavbu/termostatizaci svislých jednotrubkových vytápěcích systémů v nových spolkových zemích Německa Trojcestné přestavbové ventily Oventrop mají stejné konstrukční rozměry jako ruční regulační ventily dle normy TGL (konstrukční provedení A, B, C, D). + - Trojcestné přestavbové ventily závitové připojení M 30 x 1,5 bronz/mosaz, niklované s přednastavením DN 15 levý (25) DN 15 pravý (25) DN 20 levý (25) DN 20 pravý (25) Klíč pro přednastavení s pouzdrem, pro trojcestné přestavbové ventily s přednastavením Šroubení s plochým těsněním pro otopné těleso DN 15 (R 1 /2 AG/ÜM G 3 /4 IG) (25) DN 20 (R 1 /2 AG/ÜM G 1 IG) (25) pro obtokové vedení DN 15 (G 1 /2 IG/ÜM G 7 /8 IG) (25) DN 20 (G 3 /4 IG/ÜM G 1 1 /8 IG) (25) pro potrubní vedení DN 15 (přivař.nástavec/üm G 3 /4 IG) (25) DN 20 (přivař.nástavec/ ÜM G 1 IG) (25) Uzavírací šroubení s plochým těsněním 45 mm DN 15 (G 3 /4 AG/ÜM G 3 /4 IG) (25) DN 20 (G 1 AG/ÜM G 1 IG) (25) Vyrovnávací šroubení s plochým těsněním 79 mm DN 15 (G 1 /2 AG/ÜM G 3 /4 IG) (25) mm DN 20 (G 1 /2 AG/ÜM G 1 IG) (25) mm DN 15 (G 3 /4 AG/ÜM G 3 /4 IG) (25) Poznámka: AG = vnější závit IG = vnitřní závit ÜM = převlečná matice Připojovací sady Přestavbová sada s krátkými nástavci obsahuje vyměnitelnou sadu armatur pro připojení otopného tělesa. Tyto komponenty jsou zapotřebí k doplnění trojcestných přestavbových ventilů a izolačního šroubení. DN 15 rozteč otvorů 552 mm DN 20 rozteč otvorů 552 mm DN 15 rozteč otvorů 992 mm DN 20 rozteč otvorů 992 mm Ventilová vložka s přednastavením vhodná pro trojcestné přestavbové ventily se závitovým připojením M 30 x 1, Rozsah použití: Jednotrubkové vytápěcí soustavy PN 16 s nuceným oběhem. Max. provozní tlak ps: 10 bar (PN 10) provozní teplota ts: 2 C při 120 C (krátkodobě do 130 C) Jednotrubkové vytápěcí soustavy s horním a spodním připojením na otopná tělesa se mohou v závislosti na velikosti otopného tělesa, způsobu zabudování a vstupní teplotě média zahřívat i při uzavřeném ventilu. Tento ohřev je systémově podmíněn a zůstává nezměněn i po zabudování termostatických ventilů. Izolační šroubení k omezení tohoto zahřívání viz str Další informace v Datovém listě a v systémové informaci Termostatizace jednotrubkových vytápěcích soustav. Všechny trojcestné přestavbové ventily mají žluté ochranné víčko, šroub těsnění je od konce 1993 označen žlutě. Výroba končí. Termostatické hlavice viz str Provedení DN 15 nebo DN 20, připojení zleva nebo zprava. Staré provedení. 1.48

13 + + 1.d Ventily Izolační šroubení S-připojovací šroubení Sady koncovek 1 Výrobek Izolační šroubení k redukci předávání tepla mezi armaturou/t-dílem a otopným tělesem u svislých jednotrubkových soustav. Izolační šroubení se dodávají jako sada, pro horní a spodní připojení na otopné těleso Izolační záhyb (sada) DN 15 (G 3 /4 ÜM x G 3 /4 AG) (25) DN 20 (G 1 ÜM x G 1 AG) (25) Izolační záhyb a uzavírací sada DN 15 (G 3 /4 ÜM x G 3 /4 AG) (25) DN 20 (G 1 ÜM x G 1 AG) (25) Izolační záhyb a uzavírací sada se používají pro otopná tělesa s přivařeným šroubením. Izolační koncovky (sada) (krátká konstrukční délka koncovka a převlečná matice) DN 15 (G 3 /4 ÜM x G 1 /2 AG) (25) DN 20 (G 1 ÜM x G 1 /2 AG) (25) Izolační vyrovnávací šroubení a uzavírací sada DN 15 (G 3 /4 ÜM x G 1 /2 AG) (25) DN 20 (G 1 ÜM x G 1 /2 AG) (25) Montáž dle návodu. S-připojovací šroubení včetně koncovek pro otopné těleso (G 3 /4 ÜM x R 1 /2 AG) DN 15 (G 3 /4 AG x G 3 /4 ÜM) (10) DN 20 (G 3 /4 AG x G 1 ÜM) (10) S-připojovací šroubení se používá při výměně radiátorů za hotová otopná tělesa s roztečí otvorů do max. 2 x 32 mm = 64 mm 32 S-připojovací šroubení s plochým těsněním DN 15 (G 1 /2 AG x G 3 /4 ÜM) (10) DN 20 (G 1 /2 AG x G 1 ÜM) (10) Výroba končí. Sady koncovek (po dvou kusech) Koncovky s vnějším závitem (sada) DN 15 R 1 /2 AG (10) DN 20 R 3 /4 AG (10) Koncovky s vnitřním závitem (sada) DN 15 G 3 /4 ÜM x Rp 1 /2 IG (10) DN 20 G 1 ÜM x Rp 3 /4 IG (10) Přivařovací koncovky (sada) DN 15 (10) DN 20 (10) Poznámka: AG = vnější závit ÜM = převlečná matice Termostatizace zařízení a instalace všech uvedených armatur vyžaduje řádné zpracování projektu a odbornou montáž. Další informace v Datovém listě. 1.49

14 1.d Ventily Omezení teploty ve zpátečce Výrobek kvs Omezovače teploty ve zpátečce, ventily pro termostatické hlavice Uni RTLH závitové připojení M 30 x 1,5 z mosazi, niklované Axiální ventil do zpátečky niklovaný DN 10 0,3 (25) DN 15 0,3 (25) Přímý ventil do zpátečky niklovaný DN 10 0,3 (25) DN 15 0,3 (25) Termostatická hlavice Uni RTLH závitové připojení M 30 x 1,5 Provedení: bílá (25) Provedení: chromovaná (25) Rozsah použití: Vytápěcí soustavy PN 10, kombinované soustavy radiátory/plošné vytápění Max. provozní tlak ps: 10 bar (PN 10) Ventilová vložka s dvojitou kuželkou. Zabraňuje nepředvídanému přehřátí, s funkcí ochrany proti zamrznutí. Šroubení se svěrným kroužkem viz str Opěrné objímky viz str S nastavením nulové polohy, možnost omezení nebo blokování. Rozsah nastavení: z výroby nastaveno 10 C 40 C (teplota ve zpátečce), omezení z výroby (40 C) je možno zvýšit na 50 C. Termostatická hlavice Uni RTL závitové připojení M 30 x 1,0 Provedení: bílá (25) Ventilová vložka pro výše uvedené ventily do zpátečky Prodloužení délka = 20 mm pro ventily RTLH (10) S nastavením nulové polohy, možnost omezení nebo blokování. Ventily RTL se závitovým připojením M 30 x 1,0 už se nevyrábějí. Ventilová vložka s dvojitou kuželkou. Zabraňuje nepředvídanému přehřátí, s funkcí ochrany proti zamrznutí. Šroub těsnění pro všechny ventily RTLH sada = 5 kusů Sada pro omezení teploty ve zpátečce Axiální připojení se skládá z armatur: axiální ventil do zpátečky a termostatická hlavice Uni RTLH DN 15 0, Cena za sadu. Jsou baleny jako celek. Ventil a regulátor RTLH. Rozsah nastavení: Z výroby nastaveno 10 C 40 C (teplota ve zpátečce), omezení z výroby (40 C) je možno zvýšit na 50 C.. Přímé připojení se skládá z armatur: přímý ventil do zpátečky a temostatická hlavice Uni RTLH DN 15 0, Další informace v Datovém listě. 1.50

15 1.d Ventily Ventilové vložky 1 Výrobek Ventilové vložky pro ventily se závitovým připojením M 30 x 1,5 konstrukční řada AV 6, konstrukční řada RFV 6 a konstrukční řada E 0, Všechny ventilové vložky lze vyměnit pomocí nástroje Demo-Bloc bez vypouštění soustavy. Ventilové vložky pro otopná tělesa se zabudovanou ventilovou soupravou viz str konstrukční řada A (DN 10 DN 15) a konstrukční řada RF 0, konstrukční řada A (DN 20 DN 32) a konstrukční řada AZ 1, konstrukční řada F 0, konstrukční řada ADV 6 0, konstrukční řada P k vs = 0, k vs = 0, s nerezovým sedlem (zvláště pro parní soustavy) Ventilová vložka pro trojcestné přestavbové ventily s přednastavením Tyto ventilové vložky jsou kompatibilní s ventilovými tělesy všech jmenovitých šíří konstrukčních řad A, AV 6, ADV 6, AZ, E, F, RF, RFV 6. Dvojitá funkce vložky pro ventily konstrukční řady ADV 6 zajistí při demontáži nebo poruše termostatické hlavice (v důsledku vandalizmu) automatické uzavření ventilu na zbytkový průtok 5 % jmenovitého výkonu (ochrana proti zamrznutí). Přednastavení s provádí jako u konstrukční řady AV 6. Rozlišovací znaky ventilů: řada ochranné šroub víčko těsnění (od konce 1993) A černé mosaz odlitek AV 6 bílé weiß ADV 6 olivově šedé oliv AZ oranžové mosaz odlitek, Z RF modré mosaz odlitek RFV 6 sv. zelené weiß F červené červený Pro trojcestné přestavbové ventily výrobky č / 85 / 86 / 87. Combi LR s uzavíratelnou krytkou Speciální ventilové vložky pro zaměněný přívod a zpátečku vhodné pro konstrukční řady A, AV 6, ADV 6, AZ, E, F, RF, RFV 6 bez přednastavení 0, vhodné pro tělesa armatur Unibox T, Unibox plus, Unibox vario se 6 hodnotami přednastavení 0, Šroub těsnění pro všechny ventily (s výjimkou: AV 6, RFV 6, ADV 6, GH a GD) SW 14 sada = 5 ks pro ventily se závitovým připojením M 30 x 1,0 (do r. výroby 1998) konstrukční řada AZ, E, RF 1, konstrukční řada A 0, Jako náhrada za armatury Oventrop: Multiblock T/TF, Unibox E plus, Unibox ET, Unibox E BV, Unibox E vario. Pozor: výkon se může snížit. Vhodné pro připojení M 30 x 1,5 a M 30 x 1,0. Vhodné také pro ventily Ista. Rozlišovací znaky viz str Tyto ventilové vložky jsou kompatibilní se všemi tělesy ventilů se závitovým připojením M 30 x 1,0 všech jmenovitých světlostí a konstrukčních řad A, AV 6, ADV 6, AZ, E, RF a RFV 6. konstrukční řada AV 6 a konstrukční řada RFV 6 0, konstrukční řada F 0,

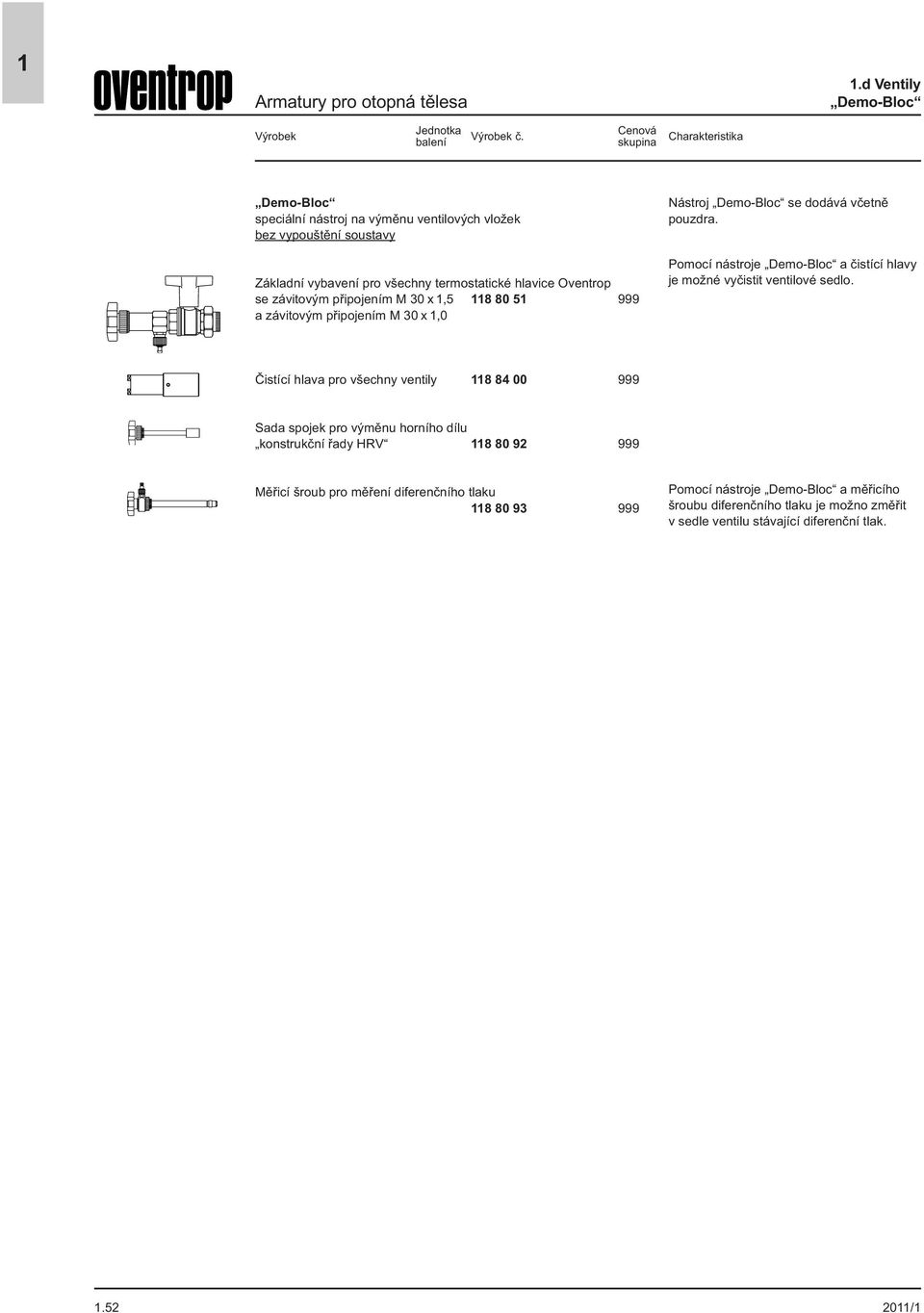

16 1.d Ventily Demo-Bloc Výrobek Demo-Bloc speciální nástroj na výměnu ventilových vložek bez vypouštění soustavy Základní vybavení pro všechny termostatické hlavice Oventrop se závitovým připojením M 30 x 1, a závitovým připojením M 30 x 1,0 Nástroj Demo-Bloc se dodává včetně pouzdra. Pomocí nástroje Demo-Bloc a čistící hlavy je možné vyčistit ventilové sedlo. Čistící hlava pro všechny ventily Sada spojek pro výměnu horního dílu konstrukční řady HRV Měřicí šroub pro měření diferenčního tlaku Pomocí nástroje Demo-Bloc a měřicího šroubu diferenčního tlaku je možno změřit v sedle ventilu stávající diferenční tlak. 1.52

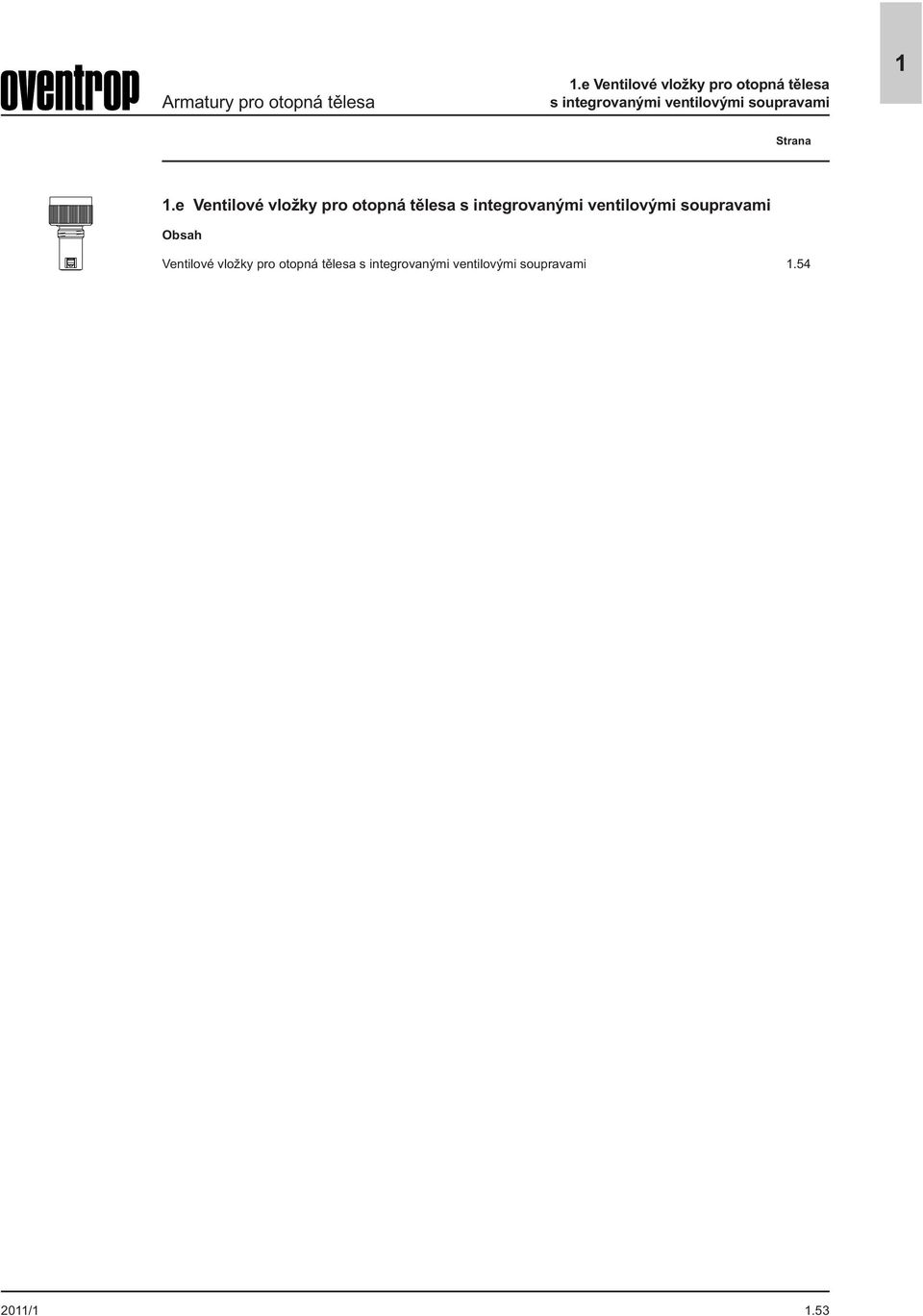

17 1.e Ventilové vložky pro otopná tělesa s integrovanými ventilovými soupravami 1 Strana 1.e Ventilové vložky pro otopná tělesa s integrovanými ventilovými soupravami Obsah Ventilové vložky pro otopná tělesa s integrovanými ventilovými soupravami

18 kv kv Výrobek 1K 2K kvs odch.p odch.p 1.e Ventilové vložky pro otopná tělesa s integrovanými ventilovými soupravami Ventilové vložky GH 0,35 0,70 1,05 (25) se 6 hodnotami přednastavení s vnějším závitem G 1 /2 pro našroubování a připojením na termostat M 30 x 1,5 s utěsněním sedla na čelní straně ochranné víčko: bílé GHF 0,20 0,32 0,37 (25) s jemným přednastavením s vnějším závitem G 1 /2 pro našroubování a připojením na termostat M 30 x 1,5 s utěsněním sedla na čelní straně ochranné víčko: červené Teplota přívodu topného média do 120 C. Ventilové vložky jsou určeny k montáži do těles ventilových souprav vevařených do otopných těles (např. desková otopná tělesa). Ventilové vložky jsou přednastavitelné pro nastavení požadovaných hydraulických parametrů vytápěcí soustavy. Dodržujte montážní pokyny výrobce! Ventilové vložky výrobky č , a jsou vhodné pro otopná tělesa např. těchto výrobců: Arbonia (bis 2002) bremo DEF Demrad DiaNorm Dia-therm HM-Heizkörper Hoval Manaut Purmo Radson Rettig Runtal Vasco GH 0,35 0,63 1, speciální ventilová vložka se 6 hodnotami přednastavení s vnějším závitem G 1 /2 pro našroubování a připojením na termostat M 30 x 1,5 s utěsněním sedla na čelní straně ochranné víčko: bílé Instaluje se při zaměněném přívodu a zpátečce. Pozor: tepelný výkon otopného tělesa se může snížit. GH 0,35 0,70 1, se 6 hodnotami přednastavení s vnějším závitem G 1 /2 pro našroubování a připojením na termostat M 30 x 1,5 s vnějším O-kroužkem pro průměr sedla 16 H 11 ochranné víčko: bílé Ventilové vložky výrobky č a lze použít pro otopná tělesa např. těchto výrobců: Baufa Brugman De Longhi Ribe Thor VEHA GHF 0,20 0,32 0, s jemným přednastavením s vnějším závitem G 1 /2 pro našroubování a připojením na termostat M 30 x 1,5 pro průměr sedla 16 H 11 ochranné víčko: červené GH 0,35 0,70 1, se 6 hodnotami přednastavení s vnějším závitem G 1 /2 pro našroubování a připojením na termostat M 30 x 1,5 s trubkovým sedlem ochranné víčko: bílé GHF 0,20 0,32 0, s jemným přednastavením s vnějším závitem G 1 /2 pro našroubování a připojením na termostat M 30 x 1,5 s trubkovým sedlem ochranné víčko: červené Ventilové vložky výrobky č a lze použít pro otopná tělesa např. těchto výrobců: Caradon DURA Ferroli/IMA Henrad Korado Schäfer Superia (Technické změny výrobců otopných těles vyhrazeny.) Hydraulické hodnoty ventilových vložek GH odpovídají hodnotám vložek firmy Heimeier. Na ventilové vložky, která mají v označení písmeno H, jsou vhodné termostatické hlavice konstrukčních řad Uni XH, Uni XHM, Uni XHT, Uni LH, Uni LHB, Uni LHZ, Uni SH, Uni CH, Uni DH a vindo TH (viz str ). 1.54

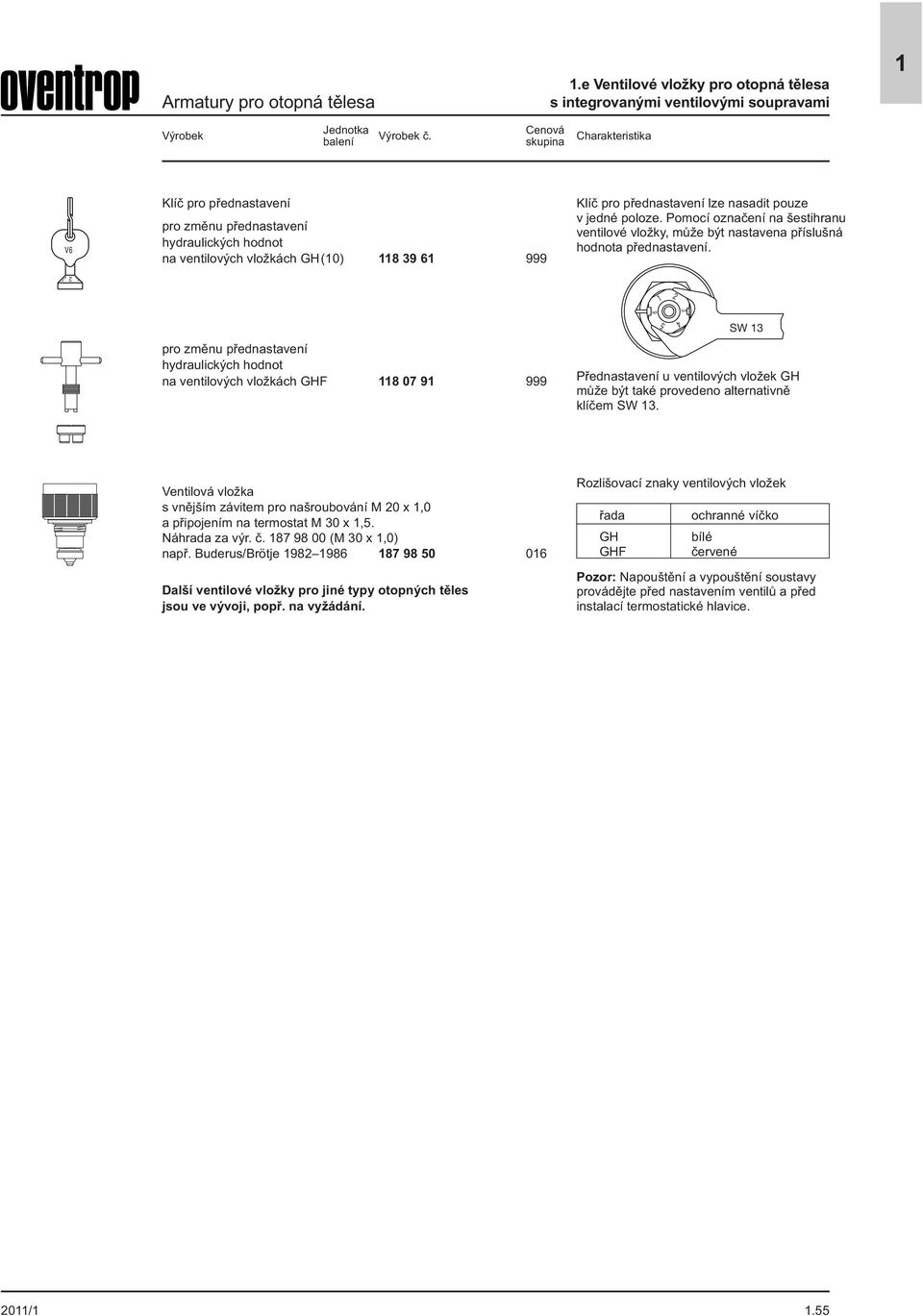

19 6 3 1.e Ventilové vložky pro otopná tělesa s integrovanými ventilovými soupravami 1 Výrobek V6 Klíč pro přednastavení pro změnu přednastavení hydraulických hodnot na ventilových vložkách GH(10) Klíč pro přednastavení lze nasadit pouze v jedné poloze. Pomocí označení na šestihranu ventilové vložky, může být nastavena příslušná hodnota přednastavení pro změnu přednastavení hydraulických hodnot na ventilových vložkách GHF SW 13 Přednastavení u ventilových vložek GH může být také provedeno alternativně klíčem SW 13. Ventilová vložka s vnějším závitem pro našroubování M 20 x 1,0 a připojením na termostat M 30 x 1,5. Náhrada za výr. č (M 30 x 1,0) např. Buderus/Brötje Další ventilové vložky pro jiné typy otopných těles jsou ve vývoji, popř. na vyžádání. Rozlišovací znaky ventilových vložek řada GH GHF ochranné víčko bílé červené Pozor: Napouštění a vypouštění soustavy provádějte před nastavením ventilů a před instalací termostatické hlavice. 1.55

20 kv kv Výrobek 1K 2K kvs odch.p odch.p 1.e Ventilové vložky pro otopná tělesa s integrovanými ventilovými soupravami Ventilové vložky GD s 8 hodnotami přednastavení s vnějším závitem G 1 /2 pro našroubování a svěrným připojením s utěsněním sedla na čelní straně ochranné víčko: bílé 0,32 0,63 1, GD s 8 hodnotami přednastavení s vnějším závitem G 1 /2 pro našroubování a svěrným připojením s vnějším O-kroužkem pro sedlo průměru 16 H 11 ochranné víčko: bílé 0,32 0,63 1, GDF s 8 hodnotami jemného přednastavení s vnějším závitem G 1 /2 pro našroubování a svěrným připojením s vnějším O-kroužkem pro sedlo průměru 16 H 11 ochranné víčko: červené 0,14 0,24 0, GD s 8 hodnotami jemného přednastavení s vnějším závitem G 1 /2 pro našroubování a svěrným připojením s trubkovým sedlem ochranné víčko: bílé 0,32 0,63 1, GDF s 8 hodnotami jemného přednastavení s vnějším závitem G 1 /2 pro našroubování a svěrným připojením s trubkovým sedlem ochranné víčko: červené 0,14 0,24 0, Vstupní teplota přívodu topného média do 120 C. Ventilové vložky jsou určeny k montáži do těles ventilových souprav vevařených do otopných těles (např. desková otopná tělesa). Ventilové vložky jsou nastavitelné pro nastavení požadovaných hydraulických parametrů otopné soustavy Dodržujte montážní pokyny výrobce! Ventilové vložky výrobek č lze použít pro otopná tělesa např. výrobců: Arbonia (bis 2002) bremo DEF Demrad Baufa Brugman např. těchto výrobců: Brötje Caradon DURA DiaNorm Dia-therm HM-Heizkörper Hoval Manaut De Longhi Ribe Ferroli/IMA Henrad Korado Purmo Radson Rettig Runtal Vasco Ventilové vložky výrobky č a lze použít pro otopná tělesa např. těchto výrobců: Thor VEHA Ventilové vložky výrobky č a lze použít pro otopná tělesa (Technické změny výrobců otopných těles vyhrazeny.) Schäfer Superia Hydraulické hodnoty ventilových vložek GD odpovídají hodnotám vložek konkurence. Na ventilové vložky lze instalovat termostatické hlavice Uni XD, Uni LD, vindo TD (viz strany ). Přednastavení ventilových vložek GD a GDF se provádí ručně.. Rozlišovací znaky ventilových vložek: řada GD GDF ochranné víčko bílé červené 1.56
