1

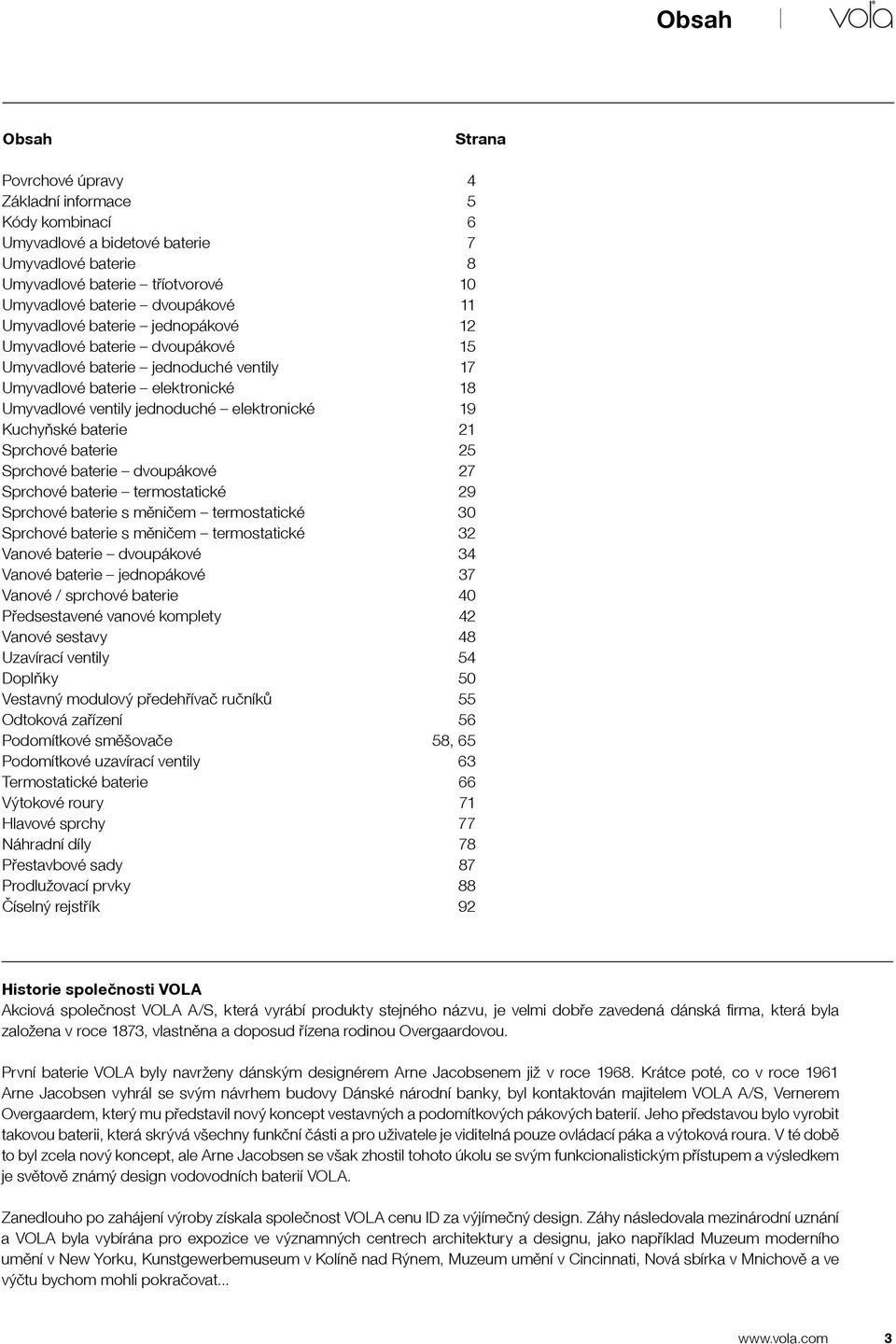

2 Obsah Obsah Strana Povrchové úpravy 4 Základní informace 5 Kódy kombinací 6 Umyvadlové a bidetové baterie 7 Umyvadlové baterie 8 Umyvadlové baterie tříotvorové 10 Umyvadlové baterie dvoupákové 11 Umyvadlové baterie jednopákové 12 Umyvadlové baterie dvoupákové 15 Umyvadlové baterie jednoduché ventily 17 Umyvadlové baterie elektronické 18 Umyvadlové ventily jednoduché elektronické 19 Kuchyňské baterie 21 Sprchové baterie 25 Sprchové baterie dvoupákové 27 Sprchové baterie termostatické 29 Sprchové baterie s měničem termostatické 30 Sprchové baterie s měničem termostatické 32 Vanové baterie dvoupákové 34 Vanové baterie jednopákové 37 Vanové / sprchové baterie 40 Předsestavené vanové komplety 42 Vanové sestavy 48 Uzavírací ventily 54 Doplňky 50 Vestavný modulový předehřívač ručníků 55 Odtoková zařízení 56 Podomítkové směšovače 58, 65 Podomítkové uzavírací ventily 63 Termostatické baterie 66 Výtokové roury 71 Hlavové sprchy 77 Náhradní díly 78 Přestavbové sady 87 Prodlužovací prvky 88 Číselný rejstřík 92 Historie společnosti VOLA Akciová společnost VOLA A/S, která vyrábí produkty stejného názvu, je velmi dobře zavedená dánská fi rma, která byla založena v roce 1873, vlastněna a doposud řízena rodinou Overgaardovou. První baterie VOLA byly navrženy dánským designérem Arne Jacobsenem již v roce Krátce poté, co v roce 1961 Arne Jacobsen vyhrál se svým návrhem budovy Dánské národní banky, byl kontaktován majitelem VOLA A/S, Vernerem Overgaardem, který mu představil nový koncept vestavných a podomítkových pákových baterií. Jeho představou bylo vyrobit takovou baterii, která skrývá všechny funkční části a pro uživatele je viditelná pouze ovládací páka a výtoková roura. V té době to byl zcela nový koncept, ale Arne Jacobsen se však zhostil tohoto úkolu se svým funkcionalistickým přístupem a výsledkem je světově známý design vodovodních baterií VOLA. Zanedlouho po zahájení výroby získala společnost VOLA cenu ID za výjímečný design. Záhy následovala mezinárodní uznání a VOLA byla vybírána pro expozice ve významných centrech architektury a designu, jako například Muzeum moderního umění v New Yorku, Kunstgewerbemuseum v Kolíně nad Rýnem, Muzeum umění v Cincinnati, Nová sbírka v Mnichově a ve výčtu bychom mohli pokračovat

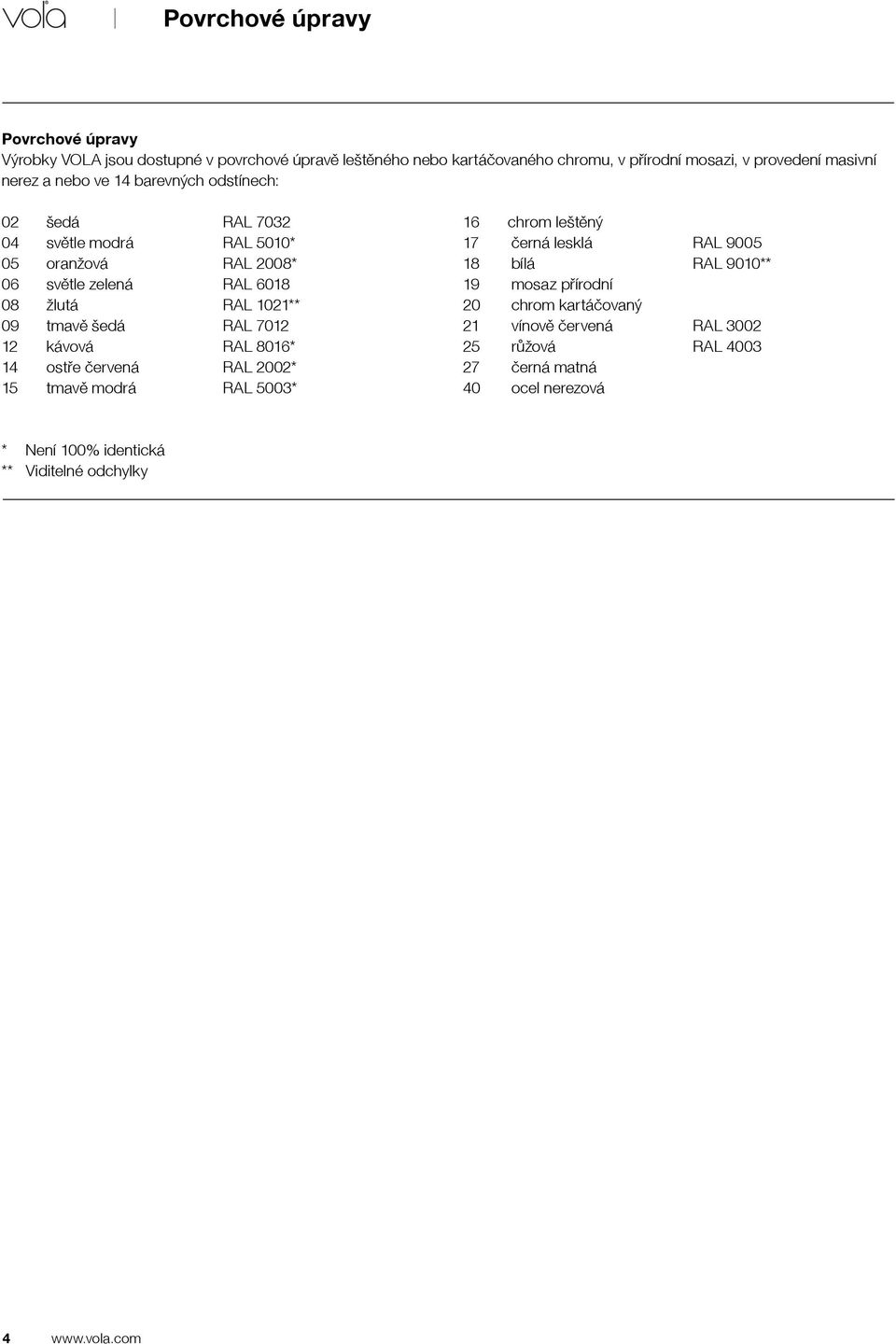

3 Povrchové úpravy Povrchové úpravy Výrobky VOLA jsou dostupné v povrchové úpravě leštěného nebo kartáčovaného chromu, v přírodní mosazi, v provedení masivní nerez a nebo ve 14 barevných odstínech: 02 šedá RAL světle modrá RAL 5010* 05 oranžová RAL 2008* 06 světle zelená RAL žlutá RAL 1021** 09 tmavě šedá RAL kávová RAL 8016* 14 ostře červená RAL 2002* 15 tmavě modrá RAL 5003* 16 chrom leštěný 17 černá lesklá RAL bílá RAL 9010** 19 mosaz přírodní 20 chrom kartáčovaný 21 vínově červená RAL růžová RAL černá matná 40 ocel nerezová * Není 100% identická ** Viditelné odchylky 4

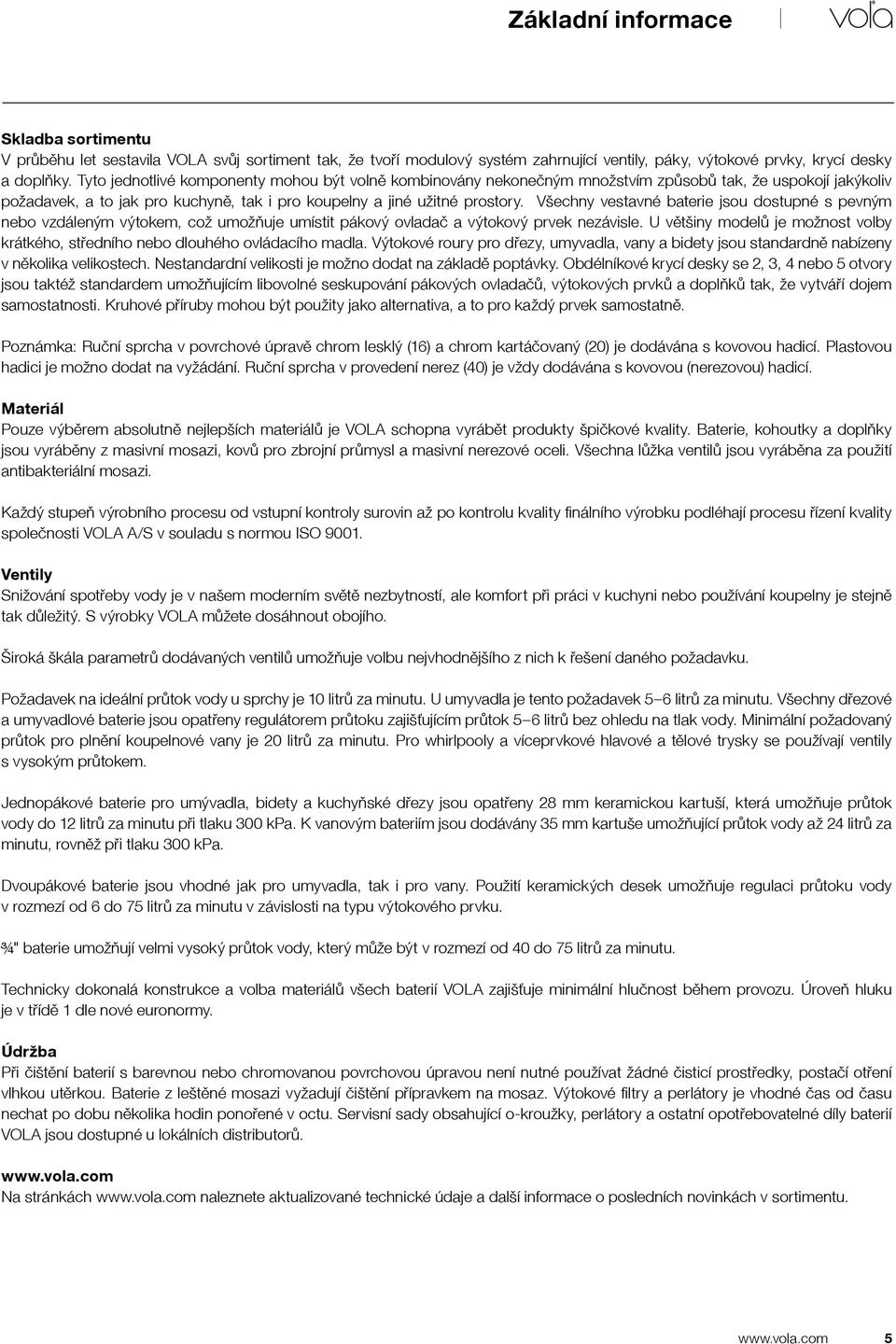

4 Základní informace Skladba sortimentu V průběhu let sestavila VOLA svůj sortiment tak, že tvoří modulový systém zahrnující ventily, páky, výtokové prvky, krycí desky a doplňky. Tyto jednotlivé komponenty mohou být volně kombinovány nekonečným množstvím způsobů tak, že uspokojí jakýkoliv požadavek, a to jak pro kuchyně, tak i pro koupelny a jiné užitné prostory. Všechny vestavné baterie jsou dostupné s pevným nebo vzdáleným výtokem, což umožňuje umístit pákový ovladač a výtokový prvek nezávisle. U většiny modelů je možnost volby krátkého, středního nebo dlouhého ovládacího madla. Výtokové roury pro dřezy, umyvadla, vany a bidety jsou standardně nabízeny v několika velikostech. Nestandardní velikosti je možno dodat na základě poptávky. Obdélníkové krycí desky se 2, 3, 4 nebo 5 otvory jsou taktéž standardem umožňujícím libovolné seskupování pákových ovladačů, výtokových prvků a doplňků tak, že vytváří dojem samostatnosti. Kruhové příruby mohou být použity jako alternativa, a to pro každý prvek samostatně. Poznámka: Ruční sprcha v povrchové úpravě chrom lesklý (16) a chrom kartáčovaný (20) je dodávána s kovovou hadicí. Plastovou hadici je možno dodat na vyžádání. Ruční sprcha v provedení nerez (40) je vždy dodávána s kovovou (nerezovou) hadicí. Materiál Pouze výběrem absolutně nejlepších materiálů je VOLA schopna vyrábět produkty špičkové kvality. Baterie, kohoutky a doplňky jsou vyráběny z masivní mosazi, kovů pro zbrojní průmysl a masivní nerezové oceli. Všechna lůžka ventilů jsou vyráběna za použití antibakteriální mosazi. Každý stupeň výrobního procesu od vstupní kontroly surovin až po kontrolu kvality fi nálního výrobku podléhají procesu řízení kvality společnosti VOLA A/S v souladu s normou ISO Ventily Snižování spotřeby vody je v našem moderním světě nezbytností, ale komfort při práci v kuchyni nebo používání koupelny je stejně tak důležitý. S výrobky VOLA můžete dosáhnout obojího. Široká škála parametrů dodávaných ventilů umožňuje volbu nejvhodnějšího z nich k řešení daného požadavku. Požadavek na ideální průtok vody u sprchy je 10 litrů za minutu. U umyvadla je tento požadavek 5 6 litrů za minutu. Všechny dřezové a umyvadlové baterie jsou opatřeny regulátorem průtoku zajišťujícím průtok 5 6 litrů bez ohledu na tlak vody. Minimální požadovaný průtok pro plnění koupelnové vany je 20 litrů za minutu. Pro whirlpooly a víceprvkové hlavové a tělové trysky se používají ventily s vysokým průtokem. Jednopákové baterie pro umývadla, bidety a kuchyňské dřezy jsou opatřeny 28 mm keramickou kartuší, která umožňuje průtok vody do 12 litrů za minutu při tlaku 300 kpa. K vanovým bateriím jsou dodávány 35 mm kartuše umožňující průtok vody až 24 litrů za minutu, rovněž při tlaku 300 kpa. Dvoupákové baterie jsou vhodné jak pro umyvadla, tak i pro vany. Použití keramických desek umožňuje regulaci průtoku vody v rozmezí od 6 do 75 litrů za minutu v závislosti na typu výtokového prvku. ¾" baterie umožňují velmi vysoký průtok vody, který může být v rozmezí od 40 do 75 litrů za minutu. Technicky dokonalá konstrukce a volba materiálů všech baterií VOLA zajišťuje minimální hlučnost během provozu. Úroveň hluku je v třídě 1 dle nové euronormy. Údržba Při čištění baterií s barevnou nebo chromovanou povrchovou úpravou není nutné používat žádné čisticí prostředky, postačí otření vlhkou utěrkou. Baterie z leštěné mosazi vyžadují čištění přípravkem na mosaz. Výtokové fi ltry a perlátory je vhodné čas od času nechat po dobu několika hodin ponořené v octu. Servisní sady obsahující o-kroužky, perlátory a ostatní opotřebovatelné díly baterií VOLA jsou dostupné u lokálních distributorů. Na stránkách naleznete aktualizované technické údaje a další informace o posledních novinkách v sortimentu. 5

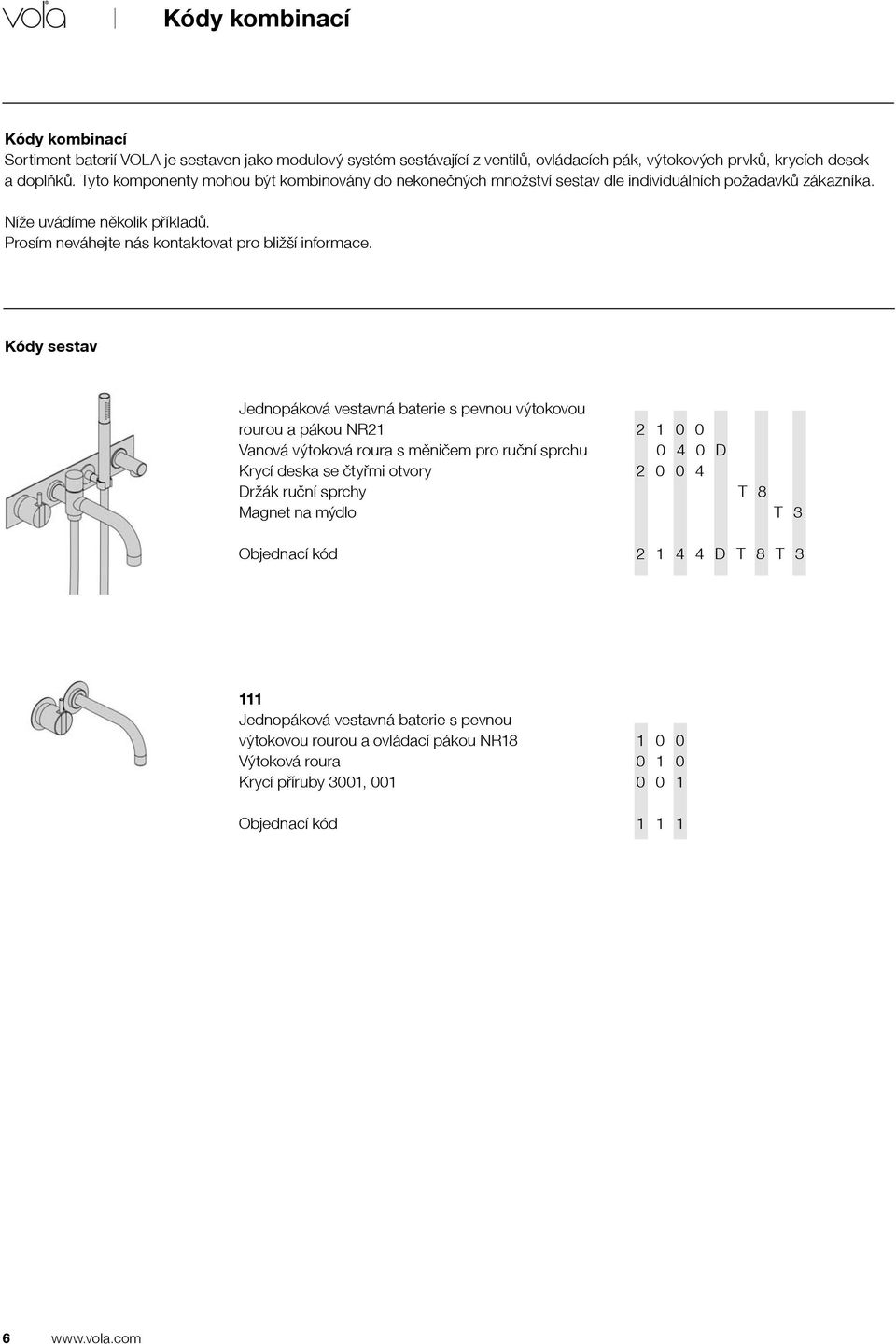

5 Kódy kombinací Kódy kombinací Sortiment baterií VOLA je sestaven jako modulový systém sestávající z ventilů, ovládacích pák, výtokových prvků, krycích desek a doplňků. Tyto komponenty mohou být kombinovány do nekonečných množství sestav dle individuálních požadavků zákazníka. Níže uvádíme několik příkladů. Prosím neváhejte nás kontaktovat pro bližší informace. Kódy sestav Jednopáková vestavná baterie s pevnou výtokovou rourou a pákou NR21 Vanová výtoková roura s měničem pro ruční sprchu Krycí deska se čtyřmi otvory Držák ruční sprchy Magnet na mýdlo D T 8 T 3 Objednací kód D T 8 T Jednopáková vestavná baterie s pevnou výtokovou rourou a ovládací pákou NR18 Výtoková roura Krycí příruby 3001, 001 Objednací kód

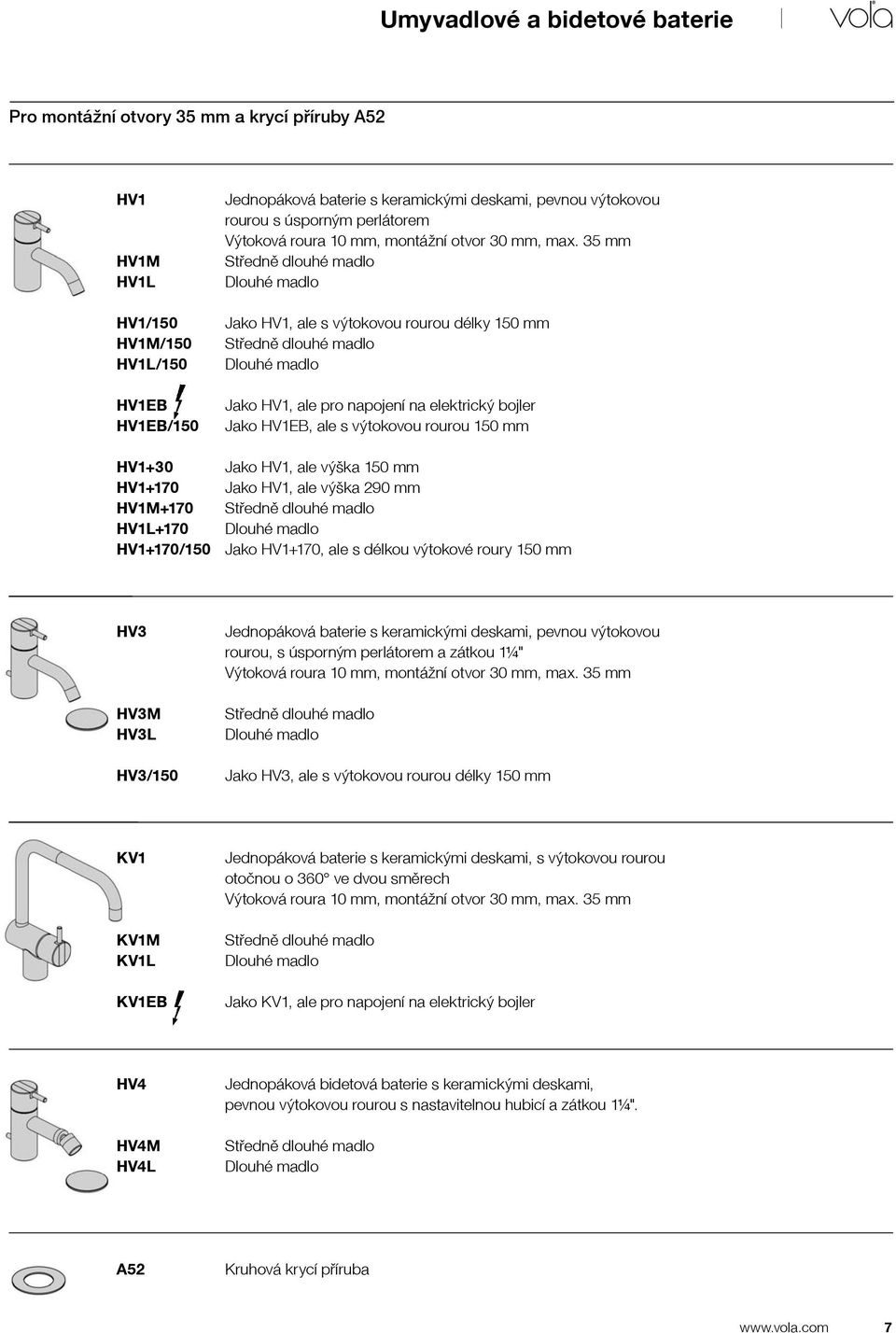

6 Umyvadlové a bidetové baterie Pro montážní otvory 35 mm a krycí příruby A52 HV1 HV1M HV1L HV1/150 HV1M/150 HV1L/150 HV1EB HV1EB/150 HV1+30 HV1+170 HV1M+170 HV1L+170 HV1+170/150 Jednopáková baterie s keramickými deskami, pevnou výtokovou rourou s úsporným perlátorem Výtoková roura 10 mm, montážní otvor 30 mm, max. 35 mm Dlouhé madlo Jako HV1, ale s výtokovou rourou délky 150 mm Dlouhé madlo Jako HV1, ale pro napojení na elektrický bojler Jako HV1EB, ale s výtokovou rourou 150 mm Jako HV1, ale výška 150 mm Jako HV1, ale výška 290 mm Dlouhé madlo Jako HV1+170, ale s délkou výtokové roury 150 mm HV3 HV3M HV3L HV3/150 Jednopáková baterie s keramickými deskami, pevnou výtokovou rourou, s úsporným perlátorem a zátkou 1¼" Výtoková roura 10 mm, montážní otvor 30 mm, max. 35 mm Dlouhé madlo Jako HV3, ale s výtokovou rourou délky 150 mm KV1 KV1M KV1L KV1EB Jednopáková baterie s keramickými deskami, s výtokovou rourou otočnou o 360 ve dvou směrech Výtoková roura 10 mm, montážní otvor 30 mm, max. 35 mm Dlouhé madlo Jako KV1, ale pro napojení na elektrický bojler HV4 HV4M HV4L Jednopáková bidetová baterie s keramickými deskami, pevnou výtokovou rourou s nastavitelnou hubicí a zátkou 1¼". Dlouhé madlo A52 Kruhová krycí příruba 7

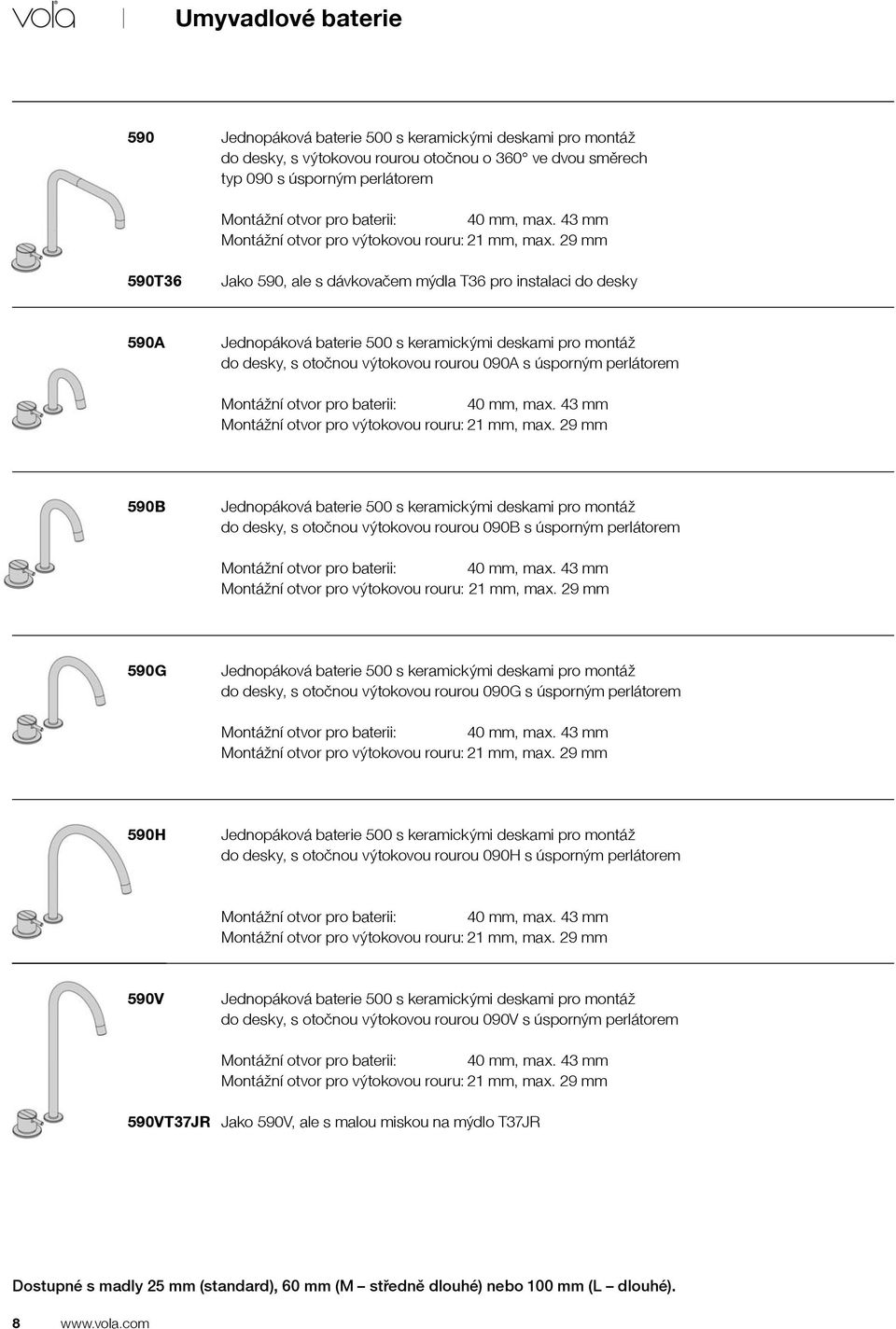

7 Umyvadlové baterie 590 Jednopáková baterie 500 s keramickými deskami pro montáž do desky, s výtokovou rourou otočnou o 360 ve dvou směrech typ 090 s úsporným perlátorem Montážní otvor pro baterii: 40 mm, max. 43 mm Montážní otvor pro výtokovou rouru: 21 mm, max. 29 mm 590T36 Jako 590, ale s dávkovačem mýdla T36 pro instalaci do desky 590A Jednopáková baterie 500 s keramickými deskami pro montáž do desky, s otočnou výtokovou rourou 090A s úsporným perlátorem Montážní otvor pro baterii: 40 mm, max. 43 mm Montážní otvor pro výtokovou rouru: 21 mm, max. 29 mm 590B Jednopáková baterie 500 s keramickými deskami pro montáž do desky, s otočnou výtokovou rourou 090B s úsporným perlátorem Montážní otvor pro baterii: 40 mm, max. 43 mm Montážní otvor pro výtokovou rouru: 21 mm, max. 29 mm 590G Jednopáková baterie 500 s keramickými deskami pro montáž do desky, s otočnou výtokovou rourou 090G s úsporným perlátorem Montážní otvor pro baterii: 40 mm, max. 43 mm Montážní otvor pro výtokovou rouru: 21 mm, max. 29 mm 590H Jednopáková baterie 500 s keramickými deskami pro montáž do desky, s otočnou výtokovou rourou 090H s úsporným perlátorem Montážní otvor pro baterii: 40 mm, max. 43 mm Montážní otvor pro výtokovou rouru: 21 mm, max. 29 mm 590V Jednopáková baterie 500 s keramickými deskami pro montáž do desky, s otočnou výtokovou rourou 090V s úsporným perlátorem Montážní otvor pro baterii: 40 mm, max. 43 mm Montážní otvor pro výtokovou rouru: 21 mm, max. 29 mm 590VT37JR Jako 590V, ale s malou miskou na mýdlo T37JR Dostupné s madly 25 mm (standard), 60 mm (M středně dlouhé) nebo 100 mm (L dlouhé). 8

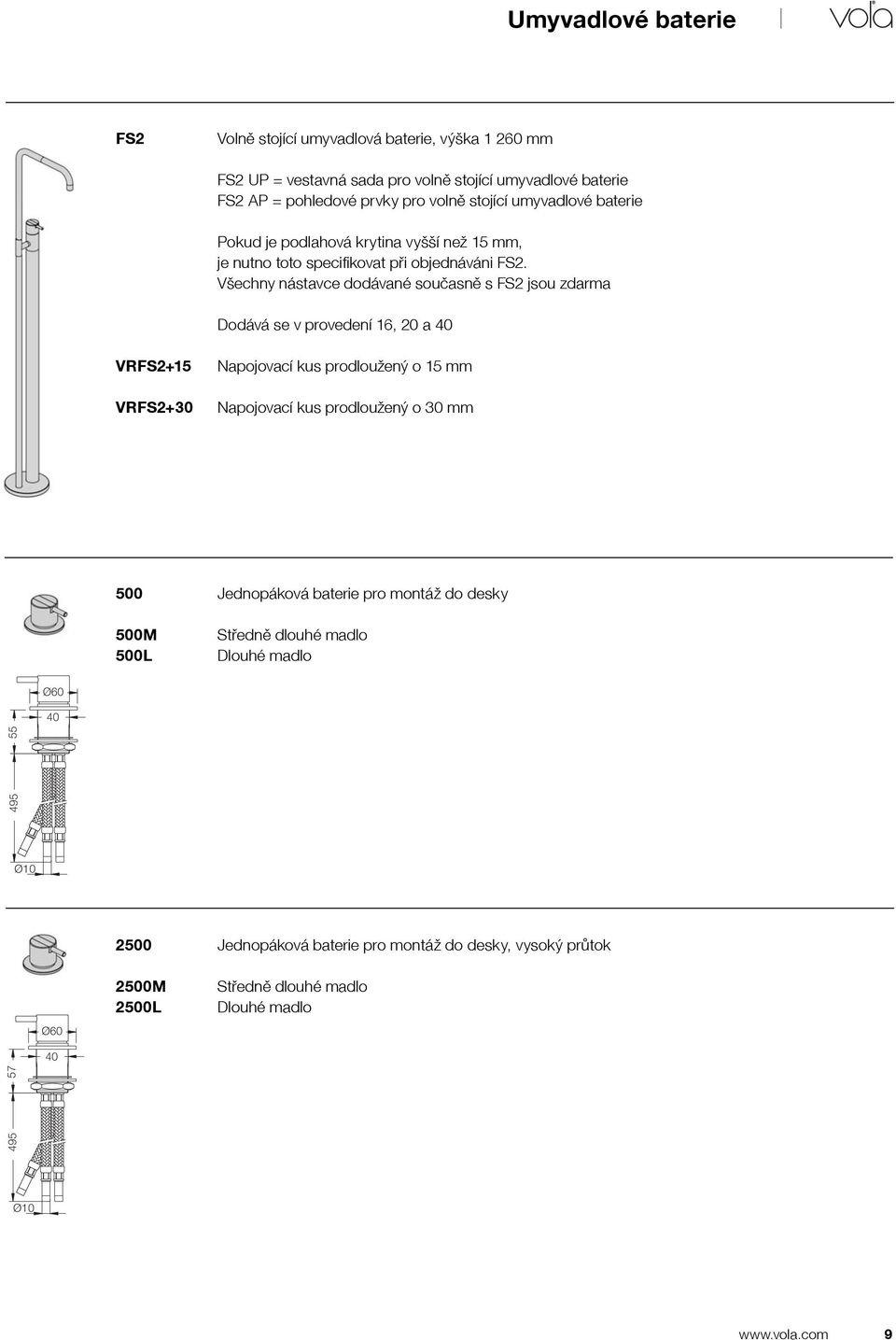

8 Umyvadlové baterie FS2 Volně stojící umyvadlová baterie, výška mm FS2 UP = vestavná sada pro volně stojící umyvadlové baterie FS2 AP = pohledové prvky pro volně stojící umyvadlové baterie Pokud je podlahová krytina vyšší než 15 mm, je nutno toto specifi kovat při objednáváni FS2. Všechny nástavce dodávané současně s FS2 jsou zdarma Dodává se v provedení 16, 20 a 40 VRFS2+15 VRFS2+30 Napojovací kus prodloužený o 15 mm Napojovací kus prodloužený o 30 mm M 500L Jednopáková baterie pro montáž do desky Dlouhé madlo Ø Ø10 Ø M 2500L Jednopáková baterie pro montáž do desky, vysoký průtok Dlouhé madlo Ø10 9

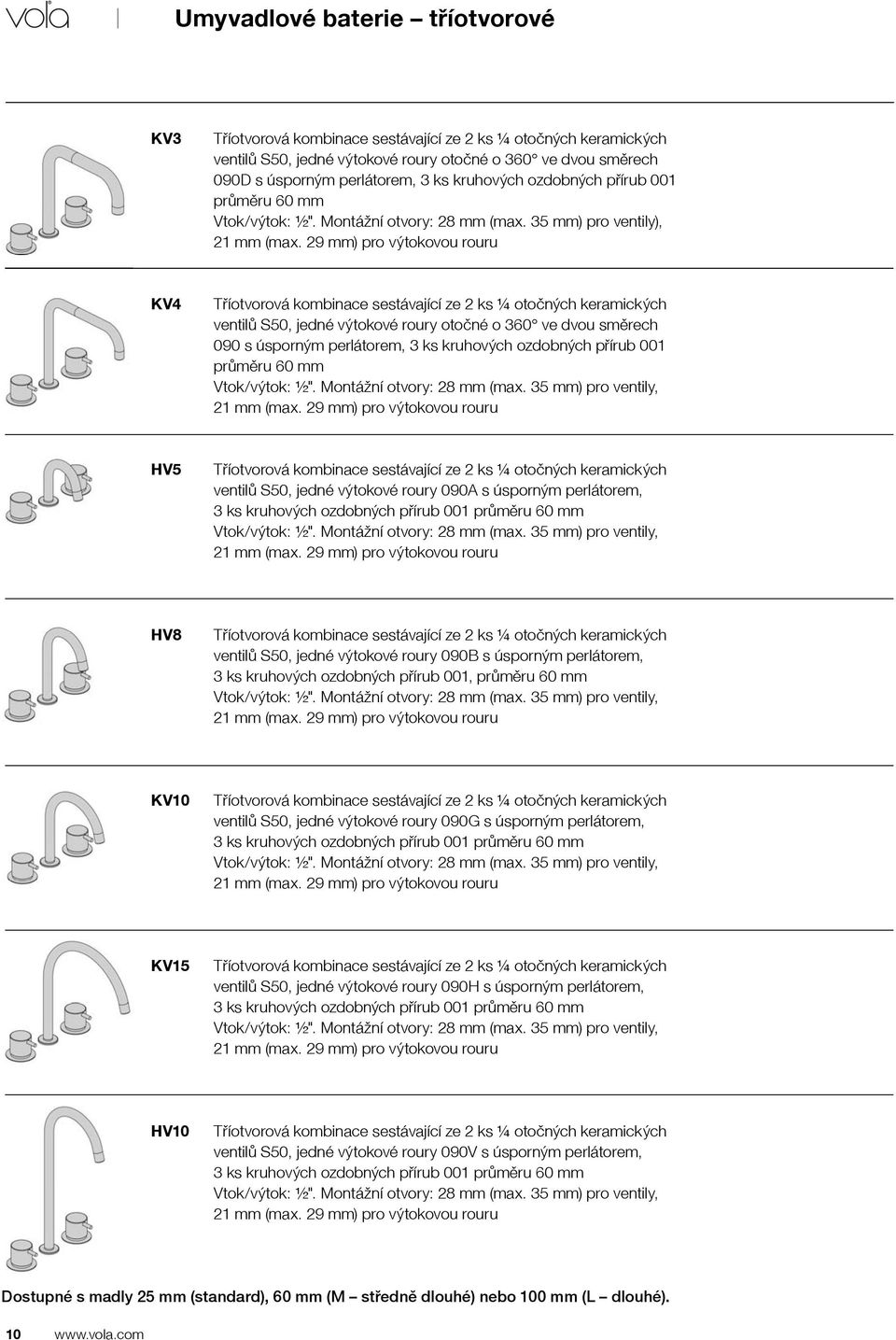

9 Umyvadlové baterie tříotvorové KV3 Tříotvorová kombinace sestávající ze 2 ks ¼ otočných keramických ventilů S50, jedné výtokové roury otočné o 360 ve dvou směrech 090D s úsporným perlátorem, 3 ks kruhových ozdobných přírub 001 průměru 60 mm Vtok/výtok: ½". Montážní otvory: 28 mm (max. 35 mm) pro ventily), 21 mm (max. 29 mm) pro výtokovou rouru KV4 Tříotvorová kombinace sestávající ze 2 ks ¼ otočných keramických ventilů S50, jedné výtokové roury otočné o 360 ve dvou směrech 090 s úsporným perlátorem, 3 ks kruhových ozdobných přírub 001 průměru 60 mm Vtok/výtok: ½". Montážní otvory: 28 mm (max. 35 mm) pro ventily, 21 mm (max. 29 mm) pro výtokovou rouru HV5 Tříotvorová kombinace sestávající ze 2 ks ¼ otočných keramických ventilů S50, jedné výtokové roury 090A s úsporným perlátorem, 3 ks kruhových ozdobných přírub 001 průměru 60 mm Vtok/výtok: ½". Montážní otvory: 28 mm (max. 35 mm) pro ventily, 21 mm (max. 29 mm) pro výtokovou rouru HV8 Tříotvorová kombinace sestávající ze 2 ks ¼ otočných keramických ventilů S50, jedné výtokové roury 090B s úsporným perlátorem, 3 ks kruhových ozdobných přírub 001, průměru 60 mm Vtok/výtok: ½". Montážní otvory: 28 mm (max. 35 mm) pro ventily, 21 mm (max. 29 mm) pro výtokovou rouru KV10 Tříotvorová kombinace sestávající ze 2 ks ¼ otočných keramických ventilů S50, jedné výtokové roury 090G s úsporným perlátorem, 3 ks kruhových ozdobných přírub 001 průměru 60 mm Vtok/výtok: ½". Montážní otvory: 28 mm (max. 35 mm) pro ventily, 21 mm (max. 29 mm) pro výtokovou rouru KV15 Tříotvorová kombinace sestávající ze 2 ks ¼ otočných keramických ventilů S50, jedné výtokové roury 090H s úsporným perlátorem, 3 ks kruhových ozdobných přírub 001 průměru 60 mm Vtok/výtok: ½". Montážní otvory: 28 mm (max. 35 mm) pro ventily, 21 mm (max. 29 mm) pro výtokovou rouru HV10 Tříotvorová kombinace sestávající ze 2 ks ¼ otočných keramických ventilů S50, jedné výtokové roury 090V s úsporným perlátorem, 3 ks kruhových ozdobných přírub 001 průměru 60 mm Vtok/výtok: ½". Montážní otvory: 28 mm (max. 35 mm) pro ventily, 21 mm (max. 29 mm) pro výtokovou rouru Dostupné s madly 25 mm (standard), 60 mm (M středně dlouhé) nebo 100 mm (L dlouhé). 10

10 Umyvadlové baterie dvoupákové KV6 KV6EB Dvoupáková baterie s keramickými deskami, ¼ otočná, výtoková roura otočná o 360 ve dvou směrech s perlátorem M22 Výtoková roura 10 mm, montážní otvor 30 mm, max. 35 mm. Jako KV6, ale pro napojení na elektrický bojler KV7 Jako KV6, ale se zátkou 1¼" KV7EB Jako KV7, ale pro napojení na elektrický bojler KV8 Stojánková baterie s keramickými deskami, ¼ otočná, výtoková roura otočná o 360 ve dvou směrech Průměr závitu: ½" Montážní otvor: 21 mm, max. 35 mm HV6 HV6EB Dvoupáková baterie s keramickými deskami, ¼ otočná s otočnou výtokovou rourou a perlátorem M22 Výtoková roura 10 mm, montážní otvor 30 mm, max. 35 mm Jako HV6, ale pro napojení na elektrický bojler HV7 HV7EB Jako HV6, ale se zátkou 1¼" Jako HV7, ale pro napojení na elektrický bojler RB1 RB1M RB1L RB1/150 Stojánková baterie s keramickými deskami, ¼ otočná, pevná výtoková roura ½" s úsporným perlátorem Dlouhé madlo Jako RB1, ale s výtokovou rourou 150 mm RB3 RB3M RB3L Stojánková baterie s keramickými deskami, ¼ otočná, pevná výtoková roura ½" s úsporným perlátorem a zátkou 1¼" Výtoková roura 10 mm, montážní otvor 30 mm, max. 35 mm Dlouhé madlo RB4 "Pítko" baterie s keramickými deskami, ¼ otočná, pevná výtoková roura s úsporným perlátorem Pro montážní otvory větší než 35 mm použijte krycí přírubu A

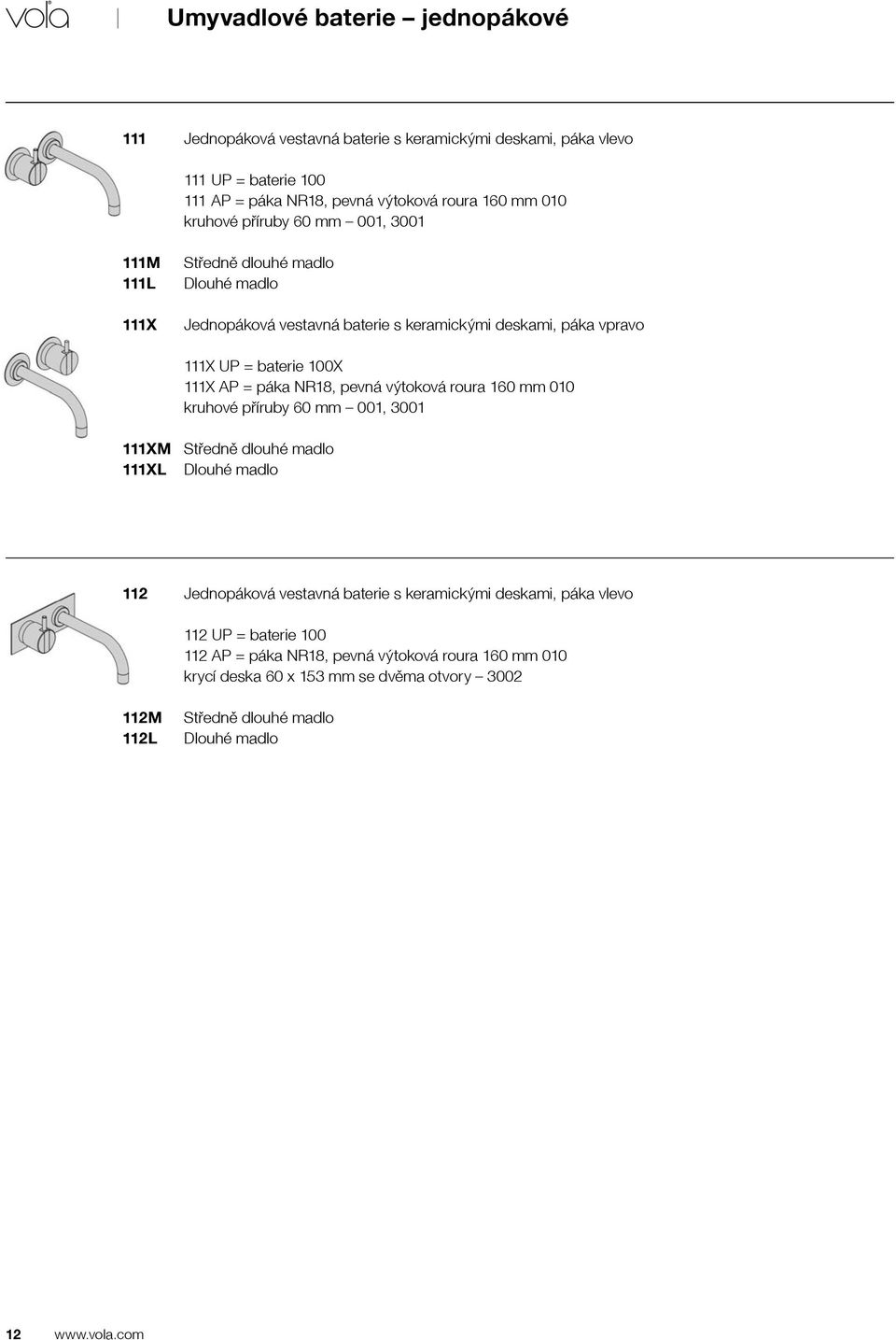

11 Umyvadlové baterie jednopákové 111 Jednopáková vestavná baterie s keramickými deskami, páka vlevo 111 UP = baterie AP = páka NR18, pevná výtoková roura 160 mm 010 kruhové příruby 60 mm 001, M 111L 111X Dlouhé madlo Jednopáková vestavná baterie s keramickými deskami, páka vpravo 111X UP = baterie 100X 111X AP = páka NR18, pevná výtoková roura 160 mm 010 kruhové příruby 60 mm 001, XM 111XL Dlouhé madlo 112 Jednopáková vestavná baterie s keramickými deskami, páka vlevo 112 UP = baterie AP = páka NR18, pevná výtoková roura 160 mm 010 krycí deska 60 x 153 mm se dvěma otvory M 112L Dlouhé madlo 12

12 Umyvadlové baterie jednopákové 121 Jednopáková vestavná baterie s keramickými deskami 121 UP = baterie AP = páka NR18, výtoková roura 225 mm 020 kruhové příruby 60 mm 001, M 121L 121/300 Dlouhé madlo Jednopáková vestavná baterie s keramickými deskami 121/300 UP = baterie /300 AP = páka NR18, výtoková roura 300 mm 020/300, kruhové příruby 60 mm 001, M/ L/300 Dlouhé madlo M 122L 122/300 Jednopáková vestavná baterie s keramickými deskami 122 UP = baterie AP = páka NR18, výtoková roura 225 mm 020 krycí deska mm se dvěma otvory 3002 Dlouhé madlo Jednopáková vestavná baterie s keramickými deskami 122/300 UP = baterie /300 AP = páka NR18, výtoková roura 300 mm 020/300, krycí deska mm se dvěma otvory M/ L/300 Dlouhé madlo 13

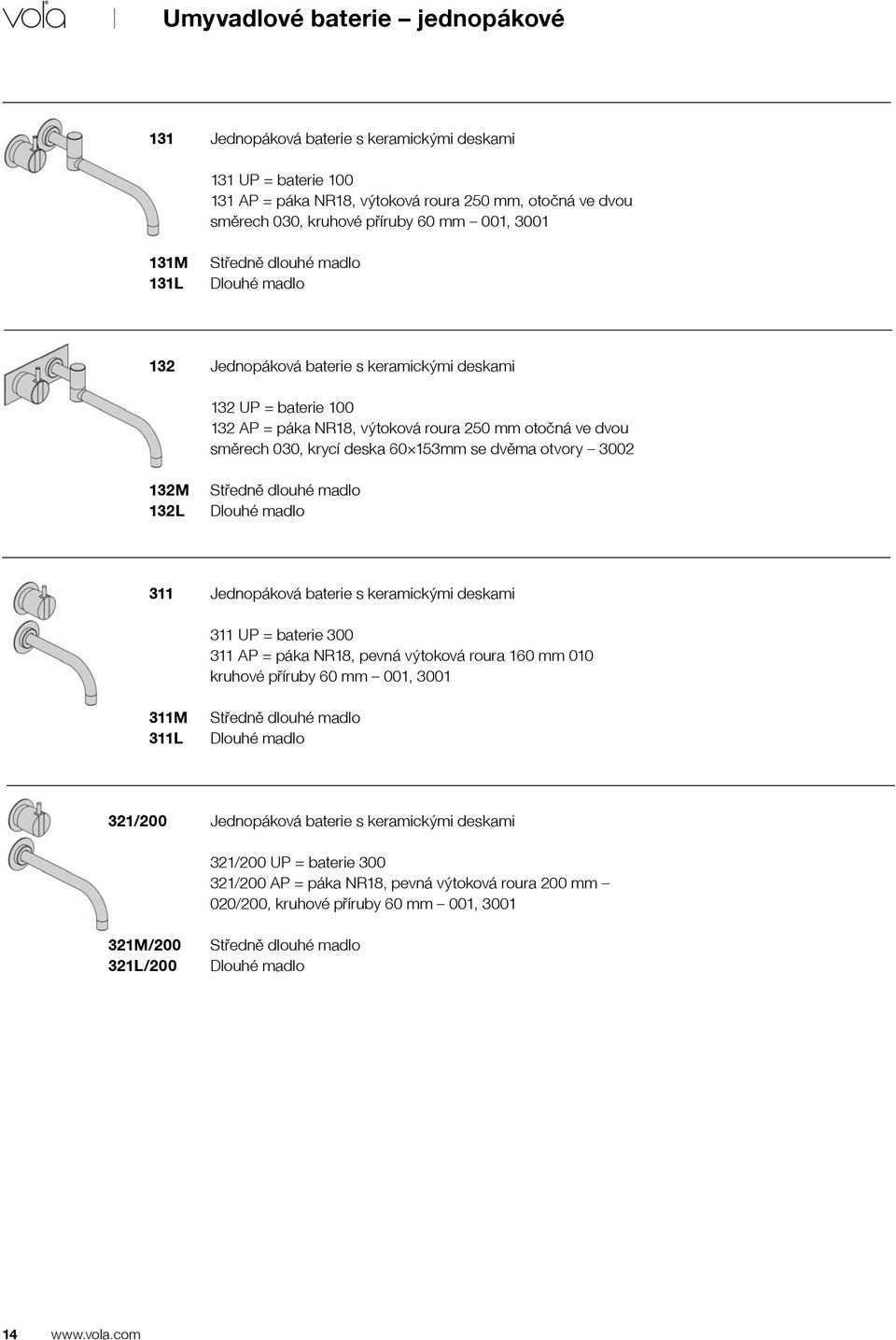

13 Umyvadlové baterie jednopákové 131 Jednopáková baterie s keramickými deskami 131 UP = baterie AP = páka NR18, výtoková roura 250 mm, otočná ve dvou směrech 030, kruhové příruby 60 mm 001, M 131L Dlouhé madlo 132 Jednopáková baterie s keramickými deskami 132 UP = baterie AP = páka NR18, výtoková roura 250 mm otočná ve dvou směrech 030, krycí deska mm se dvěma otvory M 132L Dlouhé madlo 311 Jednopáková baterie s keramickými deskami 311 UP = baterie AP = páka NR18, pevná výtoková roura 160 mm 010 kruhové příruby 60 mm 001, M 311L Dlouhé madlo 321/200 Jednopáková baterie s keramickými deskami 321/200 UP = baterie /200 AP = páka NR18, pevná výtoková roura 200 mm 020/200, kruhové příruby 60 mm 001, M/ L/200 Dlouhé madlo 14

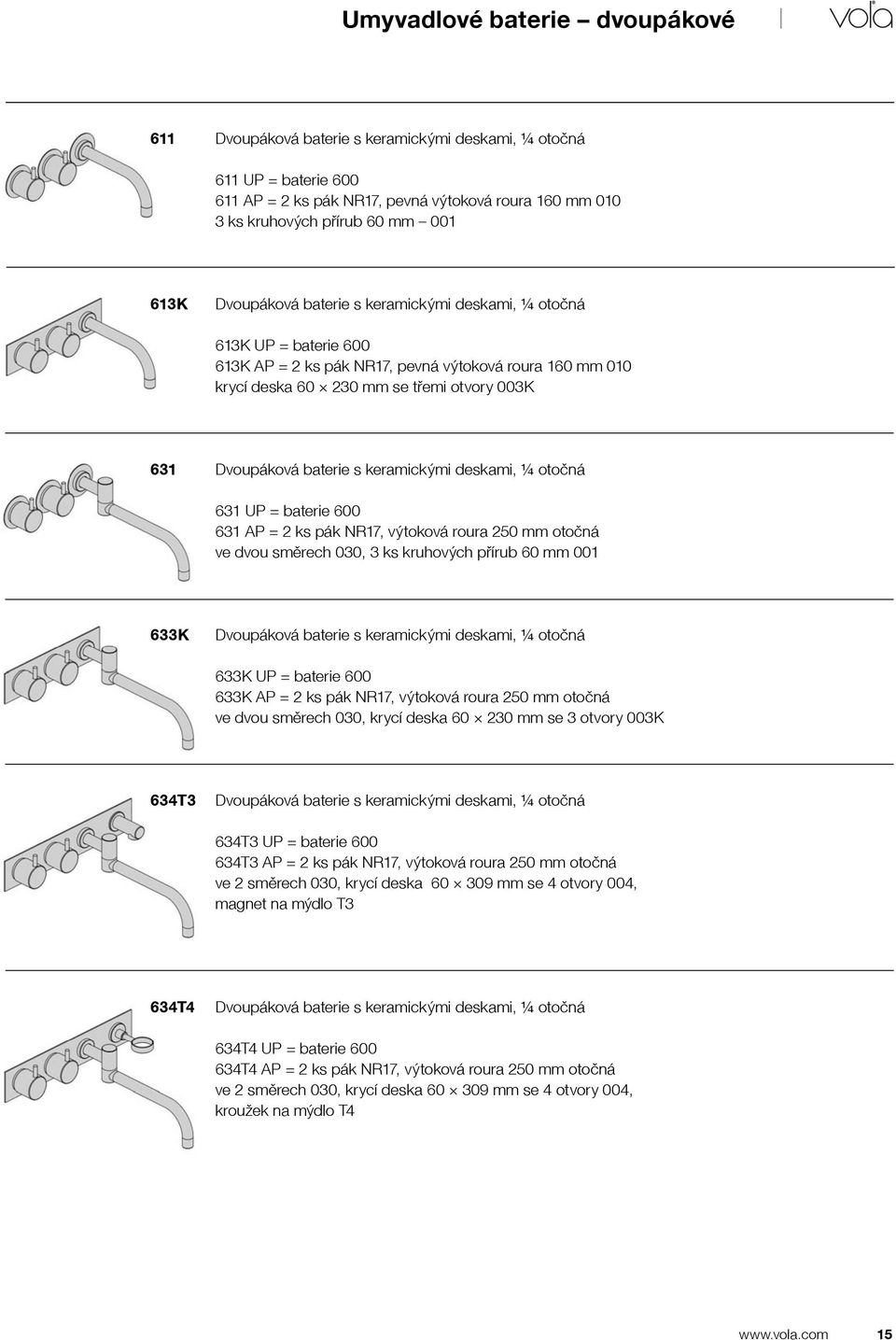

14 Umyvadlové baterie dvoupákové 611 Dvoupáková baterie s keramickými deskami, ¼ otočná 611 UP = baterie AP = 2 ks pák NR17, pevná výtoková roura 160 mm ks kruhových přírub 60 mm K Dvoupáková baterie s keramickými deskami, ¼ otočná 613K UP = baterie K AP = 2 ks pák NR17, pevná výtoková roura 160 mm 010 krycí deska mm se třemi otvory 003K 631 Dvoupáková baterie s keramickými deskami, ¼ otočná 631 UP = baterie AP = 2 ks pák NR17, výtoková roura 250 mm otočná ve dvou směrech 030, 3 ks kruhových přírub 60 mm K Dvoupáková baterie s keramickými deskami, ¼ otočná 633K UP = baterie K AP = 2 ks pák NR17, výtoková roura 250 mm otočná ve dvou směrech 030, krycí deska mm se 3 otvory 003K 634T3 Dvoupáková baterie s keramickými deskami, ¼ otočná 634T3 UP = baterie T3 AP = 2 ks pák NR17, výtoková roura 250 mm otočná ve 2 směrech 030, krycí deska mm se 4 otvory 004, magnet na mýdlo T3 634T4 Dvoupáková baterie s keramickými deskami, ¼ otočná 634T4 UP = baterie T4 AP = 2 ks pák NR17, výtoková roura 250 mm otočná ve 2 směrech 030, krycí deska mm se 4 otvory 004, kroužek na mýdlo T4 15

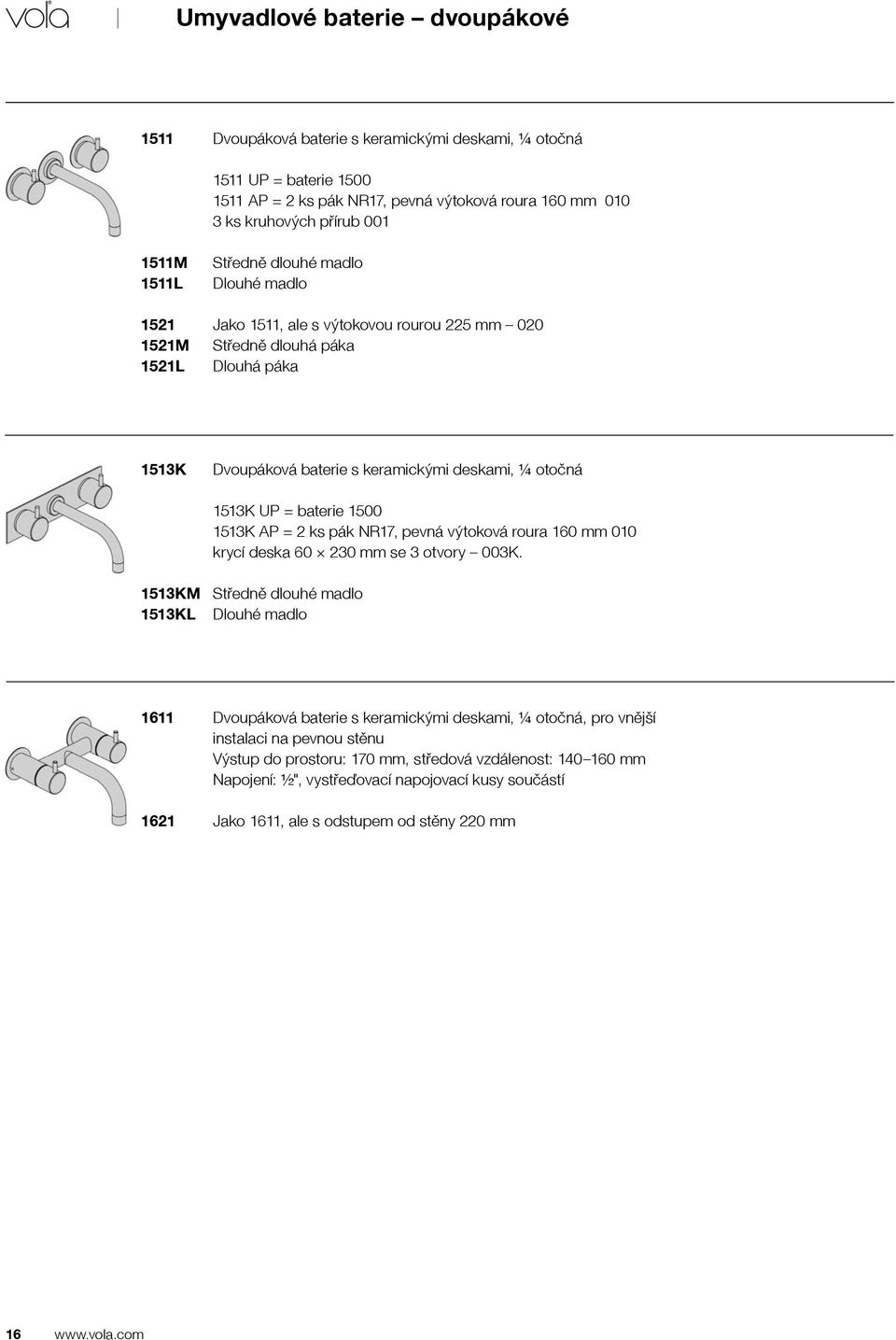

15 Umyvadlové baterie dvoupákové 1511 Dvoupáková baterie s keramickými deskami, ¼ otočná 1511 UP = baterie AP = 2 ks pák NR17, pevná výtoková roura 160 mm ks kruhových přírub M 1511L M 1521L Dlouhé madlo Jako 1511, ale s výtokovou rourou 225 mm 020 Středně dlouhá páka Dlouhá páka 1513K Dvoupáková baterie s keramickými deskami, ¼ otočná 1513K UP = baterie K AP = 2 ks pák NR17, pevná výtoková roura 160 mm 010 krycí deska mm se 3 otvory 003K. 1513KM 1513KL Dlouhé madlo Dvoupáková baterie s keramickými deskami, ¼ otočná, pro vnější instalaci na pevnou stěnu Výstup do prostoru: 170 mm, středová vzdálenost: mm Napojení: ½", vystřeďovací napojovací kusy součástí Jako 1611, ale s odstupem od stěny 220 mm 16

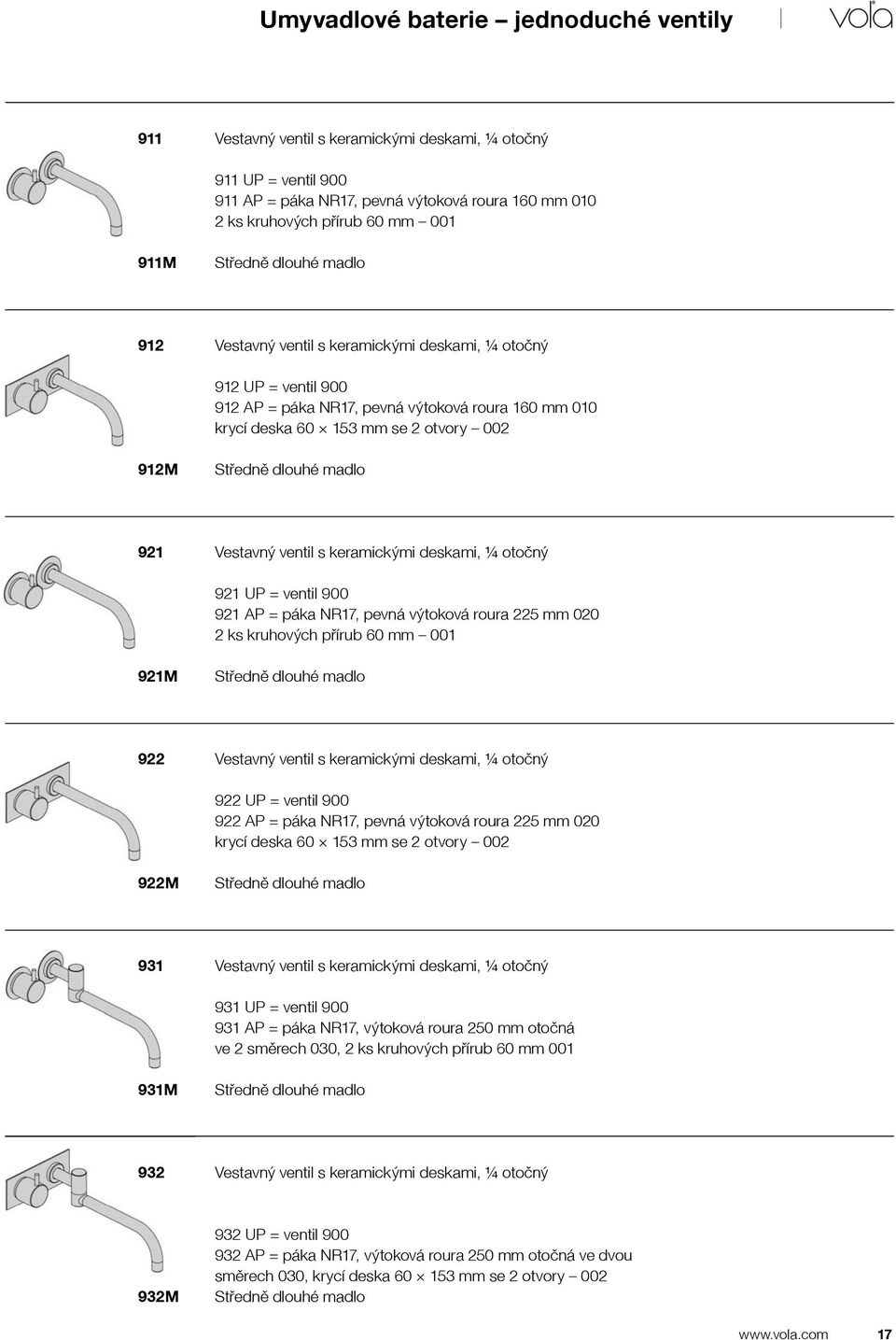

16 Umyvadlové baterie jednoduché ventily 911 Vestavný ventil s keramickými deskami, ¼ otočný 911 UP = ventil AP = páka NR17, pevná výtoková roura 160 mm ks kruhových přírub 60 mm M 912 Vestavný ventil s keramickými deskami, ¼ otočný 912 UP = ventil AP = páka NR17, pevná výtoková roura 160 mm 010 krycí deska mm se 2 otvory M 921 Vestavný ventil s keramickými deskami, ¼ otočný 921 UP = ventil AP = páka NR17, pevná výtoková roura 225 mm ks kruhových přírub 60 mm M 922 Vestavný ventil s keramickými deskami, ¼ otočný 922 UP = ventil AP = páka NR17, pevná výtoková roura 225 mm 020 krycí deska mm se 2 otvory M 931 Vestavný ventil s keramickými deskami, ¼ otočný 931 UP = ventil AP = páka NR17, výtoková roura 250 mm otočná ve 2 směrech 030, 2 ks kruhových přírub 60 mm M 932 Vestavný ventil s keramickými deskami, ¼ otočný 932M 932 UP = ventil AP = páka NR17, výtoková roura 250 mm otočná ve dvou směrech 030, krycí deska mm se 2 otvory

17 Umyvadlové baterie elektronické HV1E HV1ET36 HV1E2 Umyvadlová baterie se zap/vyp senzorem pro bezdotykové ovládání Páka regulace teploty je buď s kolíkem nebo bez, HV1E je bez kolíku. U modelu bez kolíku se nastaví teplota během instalace, později není možno uživatelem měnit. HV1E se dodává jako komplet včetně napájecích baterií. Jako HV1E, ale s dávkovačem mýdla T36 instalace do desky Jako HV1E, ale s kolíkem pro regulaci teploty během používání HV1EN HV1EN2 HV1EN/150 Umyvadlová baterie se zap/vyp senzorem pro bezdotykové ovládání s externím síťovým transformátorem Jako HV1EN, ale s kolíkem pro regulaci teploty Jako HV1EN, ale s výtokovou rourou 150 mm RB1E Umyvadlová stojánková baterie se zap/vyp senzorem pro bezdotykové ovládání RB1E se dodává jako komplet včetně baterií RB1EN RB1EN/150 Umyvadlová stojánková baterie se zap/vyp senzorem pro bezdotykové ovládání s externím síťovým transformátorem Umyvadlová stojánková baterie se zap/vyp senzorem pro bezdotykové ovládání, s externím síťovým transformátorem a výtokovou rourou 150 mm 18

18 Umyvadlové ventily jednoduché elektronické 4011 Vestavná umyvadlová baterie se zap/vyp senzorem pro bezdotykové ovládání 4011 UP = ventil AP = výtoková roura 160 mm 010, senzor 4000S, 2 ks kruhových přírub 60 mm T10 Jako 4011, ale s dávkovačem mýdla T Vestavná umyvadlová baterie se zap/vyp senzorem pro bezdotykové ovládání 4021 UP = ventil AP = výtoková roura , senzor 4000S, 2 ks kruhových přírub 60 mm Vestavná umyvadlová baterie se zap/vyp senzorem pro bezdotykové ovládání 4012 UP = ventil AP = výtoková roura 160 mm 010, senzor 4000S, krycí deska mm 002L 4022 Vestavná umyvadlová baterie se zap/vyp senzorem pro bezdotykové ovládání 4022 UP = ventil AP = výtoková roura 225 mm 020, senzor 4000S, krycí deska mm 002L Trans Transformátor 19

19 Umyvadlové baterie elektronické 4111 Vestavná umyvadlová baterie se zap/vyp senzorem pro bezdotykové ovládání 4111 UP = směšovač AP = páka NR41, výtoková roura 160 mm 010, senzor 4000S, 2 ks kruhových přírub 60 mm 001, Vestavná umyvadlová baterie se zap/vyp senzorem pro bezdotykové ovládání 4121 UP = směšovač AP = páka NR41, výtoková roura 225 mm 020, senzor 4000S, 2 ks kruhových přírub 60 mm 001, Vestavná umyvadlová baterie se zap/vyp senzorem pro bezdotykové ovládání 4113 UP = směšovač AP = páka NR41, výtoková roura 160 mm 010, senzor 4000S, krycí deska mm Vestavná umyvadlová baterie se zap/vyp senzorem pro bezdotykové ovládání 113 UP = směšovač AP = páka NR41, výtoková roura 225 mm 020, senzor 4000S, krycí deska mm 3003 Trans Transformátor 20

20 Kuchyňské baterie KV1 KV1M KV1L KV1EB KV1-500T1 Jednopáková baterie s keramickými deskami, výtokovou rourou otočnou o 360 ve dvou směrech s úsporným perlátorem Výtoková roura: 10 mm. Montážní otvor: 30 mm, max. 35 mm Dlouhé madlo Jako KV1, ale pro napojení na elektrický bojler Jako KV1, ale s jednopákovou baterií 500 a ruční sprchou T1 590 Jednopáková baterie s keramickými deskami pro instalaci do desky 500, výtoková roura otočná o 360 ve dvou směrech 090 s úsporným perlátorem Montážní otvor baterie: 40 mm, max. 43 mm Montážní otvor pro rouru: 21 mm, max. 29 mm 590M 590L 590EB Dlouhé madlo Jako 590, ale pro napojení na elektrický bojler 590A Jednopáková baterie s keramickými deskami pro instalaci do desky 500, s otočnou výtokovou rourou 090A s úsporným perlátorem Montážní otvor baterie: 40 mm, max. 43 mm Montážní otvor pro rouru: 21 mm, max. 29 mm 590H Jednopáková baterie s keramickými deskami pro instalaci do desky 500, s otočnou výtokovou rourou 090H s úsporným perlátorem Montážní otvor baterie: 40 mm, max. 43 mm Montážní otvor pro rouru: 21 mm, max. 29 mm A52 Kruhová krycí příruba 21

21 Kuchyňské baterie KV4 Tříotvorová baterie sestávající ze 2 ks ventilů s keramickými deskami, ¼ otočných S50, výtokové roury otočné o 360 ve dvou směrech 090 s úsporným perlátorem, 3 ks kruhových přírub 60 mm 001. Napojení/výtok: ½" Montážní otvor pro ventily: 28 mm, max. 35 mm Montážní otvor pro výtokovou rouru: 21 mm, max. 29 mm KV6 Dvoupáková baterie s keramickými deskami, ¼ otočná, výtoková roura otočná o 360 ve dvou směrech s perlátorem M22 Výtoková roura: Montážní otvor: 10 mm 30 mm, max. 35 mm KV6EB Jako KV6, ale pro napojení na elektrický bojler KV15 Tříotvorová baterie sestávající ze 2 ks ventilů s keramickými deskami, ¼ otočných S50, výtokové roury 090H s úsporným perlátorem, 3 ks kruhových přírub 60 mm 001. Napojení/výtok: ½". Montážní otvor pro ventily: 28 mm, max. 35 mm Montážní otvor pro výtokovou rouru: 21 mm, max. 29 mm S50+090A Ventil s keramickými deskami, ¼ otočný, pro montáž do desky, se zpětnou klapkou, kruhová příruba 60 mm 001, otočná výtoková roura 090A Napojení/výtok: ½". Montážní otvor pro ventily: 28 mm, max. 35 mm Montážní otvor pro výtokovou rouru: 21 mm, max. 29 mm 500T1 Jednopáková baterie s keramickými deskami pro instalaci do desky 500, s ruční sprchou T1M. Montážní otvor pro ventily: Montážní otvor pro sprchu: 40 mm 28 mm 500MT1-590M Jako 500T1, ale se středně dlouhým madlem a jednopákovou baterií 590M taktéž se středně dlouhým madlem 22

22 Kuchyňské baterie M 121L 121/300 Jednopáková vestavná baterie s keramickými deskami 121 UP = směšovač AP = páka NR18, pevná výtoková roura 225 mm 020, kruhové příruby 60 mm 001, 3001 Dlouhé madlo Jako 121, ale s pevnou výtokovou rourou 300 mm 122 Jednopáková vestavná baterie s keramickými deskami 122 UP = směšovač AP = páka NR18, pevná výtoková roura 225 mm 020, krycí deska mm se 2 otvory M 122L 122/300 Dlouhé madlo Jako 122, ale s pevnou výtokovopu rourou 300 mm 131 Jednopáková vestavná baterie s keramickými deskami 131 UP = směšovač AP = páka NR18, výtoková roura 250 mm otočná ve dvou směrech 030, kruhové příruby 60 mm 001, M 131L Dlouhé madlo 132 Jednopáková vestavná baterie s keramickými deskami 132 UP = směšovač AP = páka NR18, výtoková roura 250 mm otočná ve dvou směrech 030, krycí deska mm se 2 otvory M 132L Dlouhé madlo 23

23 Kuchyňské baterie 631 Dvoupáková vestavná baterie s keramickými deskami, ¼ otočná 631 UP = směšovač AP = 2 ks pák NR17, výtoková roura 250 mm otočná ve dvou směrech 030, 3 ks kruhových přírub 60 mm K Dvoupáková vestavná baterie s keramickými deskami, ¼ otočná 633K UP = směšovač K AP = 2 ks pák NR17, výtoková roura 250 mm otočná ve dvou směrech 030, krycí deska mm se 3 otvory 003K 634T3 Dvoupáková vestavná baterie s keramickými deskami, ¼ otočná 634T3 UP = směšovač T3 AP = 2 ks pák NR17, výtoková roura 250 mm otočná ve dvou směrech 030, krycí deska mm se 4 otvory 004, magnet na mýdlo T3 S50 Ventil s keramickými deskami, ¼ otočný, se zpětnou klapkou Vstup/výstup: ½" Montážní otvor: 28 mm, max 35 mm S50D: Bez zpětné klapky 24

24 Sprchové baterie 171 Jednopáková vestavná baterie s keramickými deskami a ruční sprchou 171 UP = směšovač AP = páka NR18, ruční sprcha s držákem a zpětnou klapkou 070, kruhové příruby 60 mm 3001, M 172 Jednopáková vestavná baterie s keramickými deskami a ruční sprchou 172 UP = směšovač AP = páka NR18, ruční sprcha s držákem a zpětnou klapkou 070, krycí deska mm se 2 otvory M 171T9 171MT9 Jednopáková vestavná baterie s keramickými deskami a ruční sprchou 171T9 UP = směšovač T9 AP = páka NR18, ruční sprcha s držákem a zpětnou klapkou 070, kruhové příruby 60 mm 3001, 001, držák ruční sprchy T9 172T9 172MT9 Jednopáková vestavná baterie s keramickými deskami a ruční sprchou 172T9 UP = směšovač T9 AP = páka NR18, ruční sprcha s držákem a zpětnou klapkou 070, krycí deska mm se 2 otvory 3002, držák ruční sprchy T9 171-T34 Baterie se sprchovou konzolou 171-T34 UP = směšovač T34 AP = páka NR18, ruční sprcha s držákem a zpětnou klapkou 070, kruhové příruby 60 mm 3001, 001 a sprchová konzola T34 T34-T2 T34 Konzola bez ruční sprchy T2 Konzola s ruční sprchou T2 25

25 Sprchové baterie 281 Jednopáková vestavná baterie s keramickými deskami 281 UP = směšovač AP = páka NR18, hlavová/tělová tryska 115 mm 080, kruhové příruby 60 mm 001, M 281L Středně dlouhá páka Dlouhá páka Jednopáková vestavná baterie s keramickými deskami s měničem UP = směšovač 2400F AP = páka NR21, páka NR24G, ruční sprcha s držákem a zpětnou klapkou 070, hlavová/tělová tryska 115 mm 080, 3 ks kruhových přírub 60 mm 001, Jednopáková vestavná baterie s keramickými deskami s měničem UP = směšovač 2400F AP = páka NR21, páka NR24G, ruční sprcha s držákem a zpětnou klapkou 070, hlavová/tělová tryska 115 mm 080, krycí deska mm se 3 otvory 2003, kruhová příruba 60 mm Jednopáková vestavná baterie s keramickými deskami s měničem UP = směšovač 2400F AP = páka NR21, páka NR24G, ruční sprcha s držákem a zpětnou klapkou 070, hlavová sprcha 050, 3 ks kruhových přírub 60 mm 001, 2001 Dostupné v provedeních 16, 20 a

26 Sprchové baterie dvoupákové 671R Dvoupáková vestavná baterie s keramickými deskami, ¼ otočná 671R UP = směšovač R AP = 2 ks pák NR17, ruční sprcha s držákem a zpětnou klapkou 070RM, 3 ks kruhových přírub 60 mm RK Dvoupáková vestavná baterie s keramickými deskami, ¼ otočná 671R UP = směšovač R AP = 2 ks pák NR17, ruční sprcha s držákem a zpětnou klapkou 070RM, krycí deska mm se 3 otvory 003K 871R-081 Dvoupáková vestavná baterie s keramickými deskami, ¼ otočná s měničem 871R-081 UP = směšovač 800N 871R-081 AP = 2 ks pák NR17, páka NR19G, ruční sprcha s držákem a zpětnou klapkou 070RM, hlavová/tělová tryska 115 mm 080, 5 ks kruhových přírub 60 mm R-081 Dvoupáková vestavná baterie s keramickými deskami, ¼ otočná s měničem 874R-081 UP = směšovač 800N 874R-081 AP = 2 ks pák NR17, páka NR19G, ruční sprcha s držákem a zpětnou klapkou 070RM, hlavová/tělová tryska 115 mm 080 krycí deska mm se 4 otvory 004, kruhová příruba 60 mm 001 Combi-1 Dvoupáková vestavná baterie Combi-1 UP = směšovač 2700V, 100, a 6 ks 200M Combi-1 AP = 2 ks pák NR17, páka NR18, 6 ks hlavových/tělových trysek 45 mm 080K, ruční sprcha s držákem a zpětnou klapkou 070, 9 ks kruhových přírub 60 mm 001, HT2 Dvoupáková vestavná baterie s ruční sprchou s držákem a zpětnou klapkou 1670, 2 ks kruhových přírub 60 mm 001. Pouze pro instalaci na pevnou stěnu. Středový rezestup mm. Napojení: ½", vystřeďovací spojky součástí. Jako 1671, ale bez T2 a držáku pro použití konzoly T

27 Sprchové baterie termostatické 5171RT9 ¾" termostatická baterie 5171RT9 UP = termostatický směšovač RT9 AP = páka NR51, páka NR52, ruční sprcha s držákem a zpětnou klapkou 070R, kruhová příruba 60 mm 001, 2 ks kruhových přírub 60 mm 2001, držák ruční sprchy pro instalaci ve výšce T9 5171R T34 ¾" termostatická baterie 5171RT9 UP = termostatický směšovač RT9 AP = páka NR51, páka NR52, ruční sprcha s držákem a zpětnou klapkou 070R, kruhová příruba 60 mm 001, 2 ks kruhových přírub 60 mm 2001, sprchová konzola T ¾" termostatická baterie 5251 UP = termostatický směšovač 5200V, 200M 5251 AP = páka NR51, páka NR52, hlavová sprcha pro instalaci do stěny 050, kruhová příruba 001, 2 ks 2001 Dostupné v provedení 16, 20 a A ¾" termostatická baterie 5251A UP = termostatický směšovač 5200V, 200M 5251A AP = páka NR51, páka NR52, hlavová sprcha pro instalaci do stropu 050A, kruhová příruba 001, 2 ks 2001 Dostupné v provedení 16, 20 a ¾" termostatická baterie 5282 UP = termostatický směšovač 5200V, 200M 5282 AP = páka NR51, páka NR52, hlavová/tělová tryska 115 mm 080, krycí deska mm se 2 otvory 5002, kruhová příruba 60 mm

28 Sprchové baterie termostatické 5283T4 ¾" termostatická baterie 5283T4 UP = termostatický směšovač 5200V, 200M 5283T4 AP = páka NR51, páka NR52, hlavová/tělová tryska 115 mm 080, krycí deska mm se 3 otvory 5003, kruhová příruba 60 mm 001, kroužek na mýdlo T4 5453A ¾" termostatická baterie 5453A UP = termostatický směšovač 5400V, 200M 5453A AP = páka NR51, páka NR52, páka NR54G, hlavová sprcha pro instalaci do stropu 050A, kruhová příruba 60 mm 001, krycí deska mm se 3 otvory 5003B Dostupné v provedení 16, 20 a R-051 ¾" termostatická baterie 5471R-051 UP = termostatický směšovač 5400NV, 200M 5471R-051 AP = páka NR51, páka NR52, páka NR54G, ruční sprcha s držákem a zpětnou klapkou 070R, hlavová sprcha pro instalaci do stěny 050, 3 ks kruhových přírub 60 mm 2001, 2 ks 001. Dostupné v provedení 16, 20 a

29 Sprchové baterie s měničem termostatické 5471R-081 ¾" termostatická baterie 5471R-081 UP = termostatický směšovač 5400NV, 200M 5471R-081 AP = páka NR51, páka NR52, páka NR54G, ruční sprcha s držákem a zpětnou klapkou 070R, hlavová/tělová tryska 080, 3 ks kruhových přírub 60 mm 2001, 2 ks R-6x081K ¾" termostatický směšovač 5471R-6x081K UP = termostatický směšovač 5400NV, 6 ks 200M 5471R-6x081K AP = páka NR51, páka NR52, páka NR54G, ruční sprcha s držákem a zpětnou klapkou 070R, 6 ks hlavových/tělových trysek 080K, 3 ks kruhových přírub 60 mm 2001, 7 ks kruhových přírub L-081D ¾" termostatická baterie 5474L-081D UP = termostatický směšovač 5400FV, 200M 5474L-081D AP = páka NR51, páka NR52, páka NR54G, ruční sprcha s držákem a zpětnou klapkou 070, zdvojená hlavová/tělová tryska 080D, krycí deska mm se 4 otvory 5004L, kruhová příruba 60 mm B-081D ¾" termostatická baterie 5474B-081D UP = termostatický směšovač 5400NV, 200M 5474B-081D AP = páka NR51, páka NR52, páka NR54G, ruční sprcha s držákem a zpětnou klapkou 070, zdvojená hlavová/tělová tryska 080D, krycí deska mm se 4 otvory 5004B, kruhová příruba 60 mm

30 Sprchové baterie s měničem termostatické Combi-4A ¾" termostatická baterie Combi-4A UP = termostatický směšovač 5400V, 5 ks 200M, 100 Combi-4A AP = páka NR51, páka NR52, páka NR54G, páka NR18, hlavová sprcha pro instalaci do stropu 050A, 4 ks nastavitelných tělových trysek 050K, ruční sprcha s držákem a zpětnou klapkou 070, 6 ks kruhových přírub 60 mm 001, 3 ks 2001, 3001 Dostupné v provedení 16, 20 a 40 Combi-5 ¾" termostatická baterie Combi-5 UP = termostatický směšovač 5200V, 3 ks 200M, 100 Combi-5 AP = páka NR51, páka NR52, páka NR18, ruční sprcha s držákem a zpětnou klapkou 070, hlavová sprcha pro instalaci do stěny 050, 2 ks nastavitelných tělových trysek 050K, kruhová příruba 60 mm 3001, 2 ks 2001, 4 ks 001 Dostupné v provedení 16, 20 a

31 Sprchové baterie s trojcestným měničem termostatické Combi-7 Termostatická baterie s trojcestným měničem Combi-7 UP = termostatický směšovač 6400NV, 3 ks 200M Combi-7 AP = páka NR51, páka NR52, páka NR64G, ruční sprcha s držákem a zpětnou klapkou 070R, hlavová sprcha pro instalaci do stěny 050, 2 ks tělových trysek 050K, 4 ks kruhových přírub 60 mm 001, 3 ks 2001 Dostupné v provedení 16, 20 a 40 Combi-8 Termostatická baterie s trojcestným měničem Combi-8 UP = termostatický směšovač 6400NV, 5 ks 200M Combi-8 AP = páka NR51, páka NR52, páka NR64G, ruční sprcha s držákem a zpětnou klapkou 070R, hlavová sprcha pro instalaci do stropu 050A, 4 tělových trysek 050K, 6 ks kruhových přírub 60 mm 001, 3 ks 2001 Dostupné v provedení 16, 20 a 40 Combi-9 Termostatická baterie s trojcestným měničem Combi-9 UP = termostatický směšovač pro vertikální instalaci 6600V, 4 ks 200M Combi-9 AP = páka NR51, páka NR52, páka NR64G, ruční sprcha s držákem a zpětnou klapkou 070, hlavová sprcha pro instalaci do stropu 050A, 2 ks hlavových/ tělových trysek 080K, 4 ks kruhových přírub 60 mm 001, 3 ks 2001 Dostupné v provedení 16, 20 a

32 Sprchové baterie s trojcestným měničem termostatické Combi-10 Termostatická baterie s trojcestným měničem Combi-10 UP = thermostatický směšovač 6400FV, 3 ks 200M Combi-10 AP = páka NR51, páka NR52, páka NR64G, ruční sprcha s držákem a zpětnou klapkou 070, hlavová sprcha pro instalaci do stěny 050, 2 ks tělových trysek 050K, 4 ks kruhových přírub 60 mm 001, 3 ks 2001 Dostupné v provedení 16, 20 a 40 Combi-11 Termostatická baterie s trojcestným měničem Combi-11 UP = termostatický směšovač 6400FV, 5 ks 200M Combi-11 AP = páka NR51, páka NR52, páka NR64G, ruční sprcha s držákem a zpětnou klapkou 070, hlavová sprcha pro instalaci do stropu 050A, 4 ks tělových trysek 050K, 6 ks kruhových přírub 60 mm 001, 3 ks 2001 Dostupné v provedení 16, 20 a 40 Combi-12 Termostatická baterie s trojcestným měničem, výtokovou rourou, hlavovou a ruční sprchou Combi-12 UP = termostatický směšovač 6400NV, 2 ks 200M Combi-12 AP = páka NR51, páka NR52, páka NR64G, pevná výtoková roura 160 mm 010C, ruční sprcha s držákem a zpětnou klapkou 070, hlavová sprcha pro instalaci do stěny 050, 2 ks kruhových přírub 60 mm 001, krycí deska mm se 4 otvory 5004B Dostupné v provedení 16, 20 a R-4x081K Termostatická baterie s trojcestným měničem 6471R-4x081K UP = termostatický směšovač 6400NV, 4 ks 200M 6471R-4x081K AP = páka NR51, páka NR52, páka NR64G, ruční sprcha s držákem a zpětnou klapkou 070R, 4 ks hlavových/tělových trysek 080K, 5 ks kruhových přírub 60 mm 001, 3 ks

33 Vanové baterie dvoupákové 611C Dvoupáková vestavná baterie s keramickými deskami, ¼ otočná 611C UP = vestavný směšovač C AP = 2 ks pák NR17, pevná výtoková roura 160 mm 010C, 3 ks kruhových přírub 60 mm C Jako 611C, ale s výtokovou rourou 225 mm 020C 613CK Dvoupáková vestavná baterie s keramickými deskami, ¼ otočná 613CK UP = vestavný směšovač CK AP = 2 ks pák NR17, pevná výtoková roura 160 mm 010C, krycí deska mm se 3 otvory 003K 641DT8 Dvoupáková vestavná baterie s keramickými deskami, ¼ otočná 641DT8 UP = vestavný směšovač DT8 AP = 2 ks pák NR17, výtoková vanová roura 200 mm, měnič pro ruční sprchu 040D, 4 ks kruhových přírub 60 mm 001, držák ruční sprchy T8 644DT8 Dvoupáková vestavná baterie s keramickými deskami, ¼ otočná 644DT8 UP = vestavný směšovač DT8 AP = 2 ks pák NR17, vanová výtoková roura 200 mm s měničem na ruční sprchu 040D, krycí deska mm se 4 otvory 004, držák ruční sprchy T8 811C-071 Dvoupáková vestavná baterie s keramickými deskami a měničem, ¼ otočná 811C-071 UP = vestavný směšovač 800N 811C-071 AP = 2 ks pák NR17, páka NR19G, pevná výtoková roura 160 mm 010C, ruční sprcha s držákem a zpětnou klapkou 070, 5 ks kruhových přírub 60 mm C-071 Dvoupáková vestavná baterie s keramickými deskami a měničem, ¼ otočná 814C-071 UP = vestavný směšovač 800N 814C-071 AP = 2 ks pák NR17, páka NR19G, pevná výtoková roura 160 mm 010C, ruční sprcha s držákem a zpětnou klapkou 070, krycí deska mm se 4 otvory 004, kruhová příruba 60 mm

34 Vanové baterie dvoupákové 701 Dvoupáková vestavná baterie s keramickými deskami, ¼ otočná 701 UP = vestavný směšovač 700V 701 AP = 2 ks pák NR17, 2 ks kruhových přírub 60 mm 001 Přepadový výtok A24 se dodává samostatně - viz strana Dvoupáková vestavná baterie s keramickými deskami, ¼ otočná 702 UP = vestavný směšovač 700V 702 AP = 2 ks pák NR17, krycí deska mm se 2 otvory 002 Přepadový výtok A24 se dodává samostatně viz strana R Dvoupáková vestavná baterie s keramickými deskami a s měničem, ¼ otočná 871R UP = vestavný směšovač 800TV 871R AP = 2 ks pák NR17, páka NR19G, ruční sprcha s držákem a zpětnou klapkou 070R, hadicí 1,5 m, 4 ks kruhových přírub 60 mm 001 Přepadový výtok A24 se dodává samostatně viz strana

35 Vanové baterie dvoupákové 803K Dvoupáková vestavná baterie s keramickými deskami a měničem, ¼ otočná 803K-071 UP = vestavný směšovač 800V se samostanou výtokovou objímkou, 200M 803K-071 AP = 2 ks pák NR17, páka NR19G, ruční sprcha s držákem a zpětnou klapkou 070, hadice 1,5 m, krycí deska mm se 3 otvory 003K, kruhová příruba 60 mm 001 Přepadový výtok A24 dodáván samostatně viz strana R Dvoupáková vestavná baterie s keramickými deskami a měničem, ¼ otočná 874R UP = vestavný směšovač 800TV 874R AP = 2 pák NR17, páka NR19G, ruční sprcha s držákem a zpětnou klapkou 070R, hadice 1,5 m, krycí deska mm se 4 otvory 004 Přepadový výtok A24 dodáván samostatně viz strana T T2 Dvoupáková baterie s keramickými deskami, ¼ otočná, pro instalaci na povrch stěny Vanová výtoková roura s měničem na ruční sprchu 1640, 3 ks kruhových přírub 60 mm 001, držák ruční sprchy T8 Jako 1641T8, ale bez T2 a T8 36

36 Vanové baterie jednopákové 2111C Jednopáková vestavná baterie s keramickými deskami 2111C UP = směšovač C AP = páka NR21, pevná výtoková roura 160 mm 010C, kruhové příruby 60 mm 001, CM 2112C Jednopáková vestavná baterie s keramickými deskami 2112C UP = směšovač C AP = páka NR21, pevná výtoková roura 160 mm 010C, krycí deska mm se 2 otvory CM 2141DT8 Jednopáková vestavná baterie s keramickými deskami 2141DT8 UP = směšovač DT8 AP = páka NR21, vanová výtoková roura 200 mm s měničem na ruční sprchu 040D, 2 ks kruhových přírub 60 mm 001, 2001, držák ruční sprchy T8 2141DMT8 2143DT8 Jednopáková vestavná baterie s keramickými deskami 2143DT8 UP = směšovač DT8 AP = páka NR21, vanová výtoková roura 200 mm s měničem na ruční sprchu 040D, krycí deska mm se 3 otvory 2003, držák ruční sprchy T8 2143DMT8 141DT8T3 Jednopáková vestavná baterie s keramickými deskami 2141DT8T3 UP = směšovač DT8T3 AP = páka NR21, vanová výtoková roura 200 mm s měničem na ruční sprchu 040D, 3 ks kruhových přírub 60 mm 001, 2001, držák ruční sprchy T8, magnet na mýdlo T3 2141DMT8T3 37

37 Vanové baterie jednopákové 2144DT8T3 Jednopáková vestavná baterie s keramickými deskami 2144DT8T3 UP = směšovač DT8T3 AP = páka NR21, vanová výtoková roura 200 mm s měničem na ruční sprchu 040D, krycí deska mm se 4 otvory 2004, držák ruční sprchy T8, magnet na mýdlo T3 2144DMT8T3 2144DT8T4 Jako 2144DT8T3, ale místo magnetu na mýdlo T3 je kroužek T Jednopáková vestavná baterie s keramickými deskami 2201 UP = vestavný směšovač 2200V 2201 AP = páka NR21, kruhová příruba 60 mm 2001 Přepadový výtok A24 dodáván samostatně viz strana Jednopáková vestavná baterie s keramickými deskami a měničem 2471 UP = vestavný směšovač 2400RV 2471 AP = páka NR21, páka NR24G, ruční sprcha s držákem a zpětnou klapkou 070, hadice 1,5 m, 2 ks kruhových přírub 60 mm 001, 2001 Přepadový výtok A24 dodáván samostatně viz strana Jednopáková vestavná baterie s keramickými deskami a měničem 2473 UP = vestavný směšovač 2400RV 2473 AP = páka NR21, páka NR24G, ruční sprcha s držákem a zpětnou klapkou 070, hadice 1,5 m, krycí deska mm se třemi otvory Přepadový výtok A24 dodáván samostatně viz strana

38 Vanové baterie jednopákové Jednopáková vestavná baterie s keramickými deskami a měničem UP = vestavný směšovač 2400V, 200M AP = páka NR21, páka NR24G, ruční sprcha s držákem a zpětnou klapkou 070, hadice 1,5 m, krycí deska mm se dvěma otvory 2002, kruhová příruba 60 mm 001 Přepadový výtok A24 dodáván samostatně - viz strana C-071 Jednopáková vestavná baterie s keramickými deskami a měničem 2411C-071 UP = vestavný směšovač 2400N 2411C-071 AP = páka NR21, páka NR24G, pevná výtoková roura 160 mm 010C, ruční sprcha s držákem a zpětnou klapkou 070, hadice 1,5 m, 3 ks kruhových přírub 60 mm 001, Jednopáková vestavná baterie s keramickými deskami a měničem 2441DT8-081 UP = vestavný směšovač 2400N 2441DT8-081 AP = páka NR21, páka NR24G, hlavová/tělová tryska 115 mm 080, vanová výtoková roura 200mm s měničem na ruční sprchu, ruční sprcha 040D, 4 ks kruhových přírub 60 mm 001, 2001, držák ruční sprchy T8 2441DMT DT DT8-081 Jednopáková vestavná baterie s keramickými deskami a měničem 2444DT8-081 UP = vestavný směšovač 2400N 2444DT8-081 AP = páka NR21, páka NR24G, hlavová/tělová tryska 115 mm 080, vanová výtoková roura 200mm s měničem na ruční sprchu včetně ruční sprchy 040D, krycí deska mm se 4 otvory 2004, kruhová příruba 60 mm 001, držák ruční sprchy T8 2444DMT

39 Vanové / sprchové baterie 2441DT8-051 Jednopáková vestavná baterie s keramickými deskami a měničem 2441DT8-051 UP = vestavný směšovač 2400N 2441DT8-051 AP = páka NR21, páka NR24G, hlavová sprcha pro instalaci do stěny 050, vanová výtoková roura 200 mm s měničem na ruční sprchu včetně ruční sprchy 040D, 4 ks kruhových přírub 60 mm 001, 2001, držák ruční sprchy T8 Dostupné v provedení 16 a DT8-051A Jednopáková vestavná baterie s keramickými deskami a měničem 2441DT8-051A UP = vestavný směšovač 2400N 2441DT8-051A AP = páka NR21, páka NR24G, hlavová sprcha pro instalaci do stropu 050A, vanová výtoková roura 200 mm s měničem na ruční sprchu včetně ruční sprchy 040D, 4 ks kruhových přírub 60 mm 001, 2001, držák ruční sprchy T8 Dostupné v provedení 16 a CK ¾" termostatická baterie 5123CK UP = termostatický směšovač CK AP = páka NR51, páka NR52, pevná výtoková roura 225 mm 020C, krycí deska mm se 3 otvory 5003K 5141DT8T4 ¾" termostatická baterie 5141DT8T4 UP = termostatický směšovač DT8T4 AP = páka NR51, páka NR52, vanová výtoková roura 200 mm s měničem na ruční sprchu včetně ruční sprchy 040D, 2 ks kruhových přírub 60 mm 2001, 3 ks kruhových přírub 001, držák ruční sprchy pro nízkou montáž T8, kroužek na mýdlo T4 40

40 Vanové / sprchové baterie 5414C-051A ¾" termostatická baterie 5414C-051A UP = termostatický směšovač 5400N 5414C-051A AP = páka NR51, páka NR52, páka NR54G, 1 pevná výtoková roura 60 mm 010C, hlavová sprcha pro instalaci do stropu 050A, kruhová příruba 60 mm 001, krycí deska mm se 4 otvory 5004B Dostupné v provedení 16, 20 a R ¾" termostatická baterie 5474R UP = termostatický směšovač 5400TV 5474R AP = páka NR51, páka NR52, páka NR54G, ruční sprcha s držákem a zpětnou klapkou 070R, krycí deska mm se 4 otvory 5004B Přepadový výtok A24 dodáván samostatně viz strana C-071 ¾" termostatická baterie 5411C-071 UP = termostatický směšovač 5400N 5411C-071 AP = páka NR51, páka NR52, páka NR54G, pevná výtoková roura 160 mm 010C, ruční sprcha s držákem a zpětnou klapkou 070, 3 ks kruhových přírub 60 mm 2001, 2 ks 001 Combi-6 Termostatická baterie s trojcestným měničem Combi-6 UP = termostatický směšovač 6400NV, 2 ks 200M Combi-6 AP = páka NR51, páka NR52, páka NR64G, pevná výtoková roura 160 mm 010C, ruční sprcha s držákem a zpětnou klapkou 070, hlavová sprcha pro instalaci do stropu 050A, 2 ks kruhových přírub 60 mm 001, krycí deska mm se 4 otvory 5004B Dostupné v provedení 16, 20 a

41 Předsestavené vanové komplety BK-A BK-B bez fixační konzoly a sběrné nádoby na vodu pro instalaci přímo na okraj vany BK1 Jednopáková baterie pro napouštění van určená pro kombinaci s A24 Komplet s nastavitelnou konzolou a sběrnou nádobou na vodu BK1 UP = instalační prvky, fi xační konzola, sběrná nádoba BK1 AP = pohledové prvky (krycí deska, madla) A24 dodáván samostatně viz strana 56 BK1A BK1B Jako BK1, ale bez konzoly a sběrného boxu Jako BK1A, ale pro instalaci přímo na okraj vany BK2 Dvoupáková baterie pro napouštění van určená pro kombinaci s A24 Komplet s nastavitelnou konzolou a sběrnou nádobou na vodu BK2 UP = instalační prvky, fi xační konzola, sběrná nádoba BK2 AP = pohledové prvky (krycí deska, madla) A24 dodáván samostatně viz strana 56 BK2A BK2B Jako BK2, ale bez konzoly a sběrného boxu Jako BK2A, ale pro instalaci přímo na okraj vany BK3 Jednopáková baterie pro napouštění van určená pro kombinaci s A24 a baterie s ruční sprchou Komplet s nastavitelnou konzolou a sběrnou nádobou na vodu BK3 UP = instalační prvky, fi xační konzola, sběrná nádoba BK3 AP = pohledové prvky (krycí deska, madla) A24 dodáván samostatně - viz strana 56 BK3A BK3B Jako BK3, ale bez konzoly a sběrné nádoby Jako BK3A, ale pro instalaci přímo na okraj vany 42

42 Předsestavené vanové komplety BK4 Dvoupáková baterie pro napouštění van určená pro kombinaci s A24 Komplet s nastavitelnou konzolou a sběrnou nádobou na vodu BK4 UP = instalační prvky, fi xační konzola, sběrná nádoba BK4 AP = pohledové prvky (krycí deska, madla) A24 dodáván samostatně viz strana 56 BK4A BK4B Jako BK4, ale bez konzoly a sběrné nádoby Jako BK4A, ale pro instalaci přímo na okraj vany BK5 Jednopáková baterie s výtokovou rourou otočnou o 360 ve dvou směrech určená pro napouštění van Komplet je dodáván s nastavitelnou konzolou a sběrnou nádobou na vodu BK5 UP = instalační prvky, fi xační konzola, sběrná nádoba BK5 AP = pohledové prvky (krycí deska, madla) BK5A BK5B Jako BK5, ale bez konzoly a sběrné nádoby Jako BK5A, ale pro instalaci přímo na okraj vany BK6 Dvoupáková baterie s výtokovou rourou otočnou o 360 ve dvou směrech, určená pro napouštění van Komplet je dodáván s nastavitelnou konzolou a sběrnou nádobou na vodu BK6 UP = instalační prvky, fi xační konzola, sběrná nádoba BK6 AP = pohledové prvky (krycí deska, madla) BK6A BK6B Jako BK6, ale bez konzoly a sběrné nádoby Jako BK6A, ale pro instalaci přímo na okraj vany BK7 Jednopáková baterie s otočnou výtokovou rourou určená pro plnění van Komplet je dodáván s nastavitelnou konzolou a sběrnou nádobou na vodu BK7 UP = instalační prvky, fi xační konzola, sběrná nádoba BK7 AP = pohledové prvky (krycí deska, madla) BK7A BK7B Jako BK7, ale bez konzoly a sběrné nádoby Jako BK7A, ale pro instalaci přímo na okraj vany 43

43 Předsestavené vanové komplety BK8 Dvoupáková baterie s otočnou výtokovou rourou určená pro plnění van Komplet je dodáván s nastavitelnou konzolou a sběrnou nádobou na vodu BK8 UP = instalační prvky, fi xační konzola, sběrná nádoba BK8 AP = pohledové prvky (krycí deska, madla) BK8A BK8B Jako BK8, ale bez konzoly a sběrné nádoby Jako BK8A, ale pro instalaci přímo na okraj vany BK9 Jednopáková baterie s ruční sprchou Komplet je dodáván s nastavitelnou konzolou a sběrnou nádobou na vodu BK9 UP = instalační prvky, fi xační konzola, sběrná nádoba BK9 AP = pohledové prvky (krycí deska, madla) BK9A BK9B Jako BK9, ale bez konzoly a sběrné nádoby Jako BK9A, ale pro přímou instalaci na okraj vany BK10 Jednopáková baterie s výtokovou rourou otočnou o 360 ve dvou směrech, určená pro napouštění van a baterie s ruční sprchou Komplet je dodáván s nastavitelnou konzolou a sběrnou nádobou na vodu BK10 UP = instalační prvky, konzola, sběrná nádoba BK10 AP = pohledové prvky (krycí deska, madla) BK10A BK10B Jako BK10, ale bez konzoly a sběrné nádoby Jako BK10A, ale pro přímou instalaci na okraj vany BK11 Dvoupáková baterie s výtokovou rourou otočnou o 360 ve dvou směrech, určená pro napouštění van a baterie s ruční sprchou Komplet je dodáván s nastavitelnou konzolou a sběrnou nádobou na vodu BK11 UP = instalační prvky, konzola, sběrná nádoba BK11 AP = pohledové prvky (krycí deska, madla) BK11A BK11B Jako BK11, ale bez konzoly a sběrné nádoby Jako BK11A, ale pro přímou instalaci na okraj vany 44
