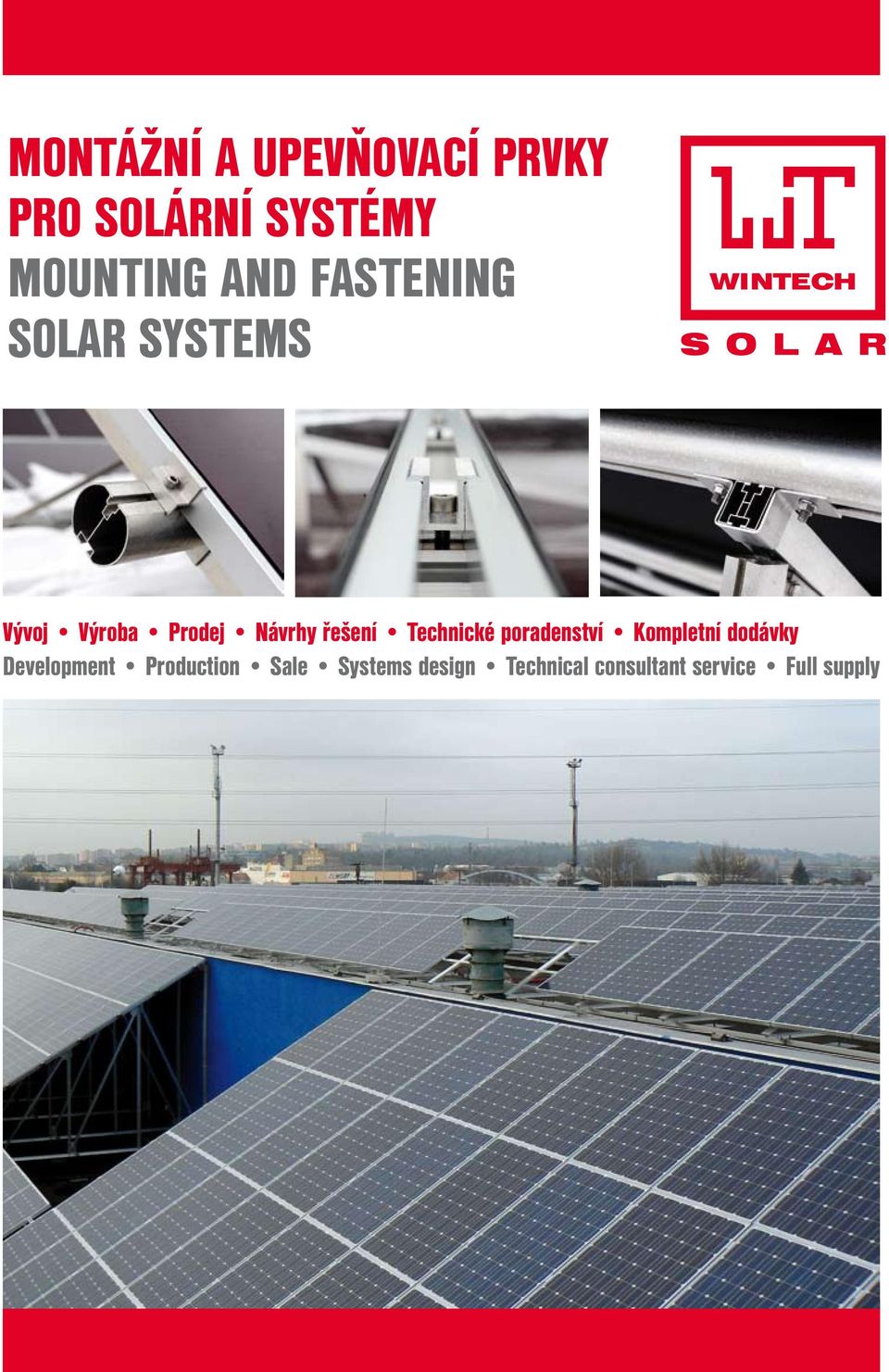

1 MONTÁŽNÍ A UPEVŇOVACÍ PRVKY PRO SOLÁRNÍ SYSTÉMY MOUNTING AND FASTENING SOLAR SYSTEMS Vývoj Výroba Prodej Návrhy řešení Technické poradenství Kompletní dodávky Development Production Sale Systems design Technical consultant service Full supply

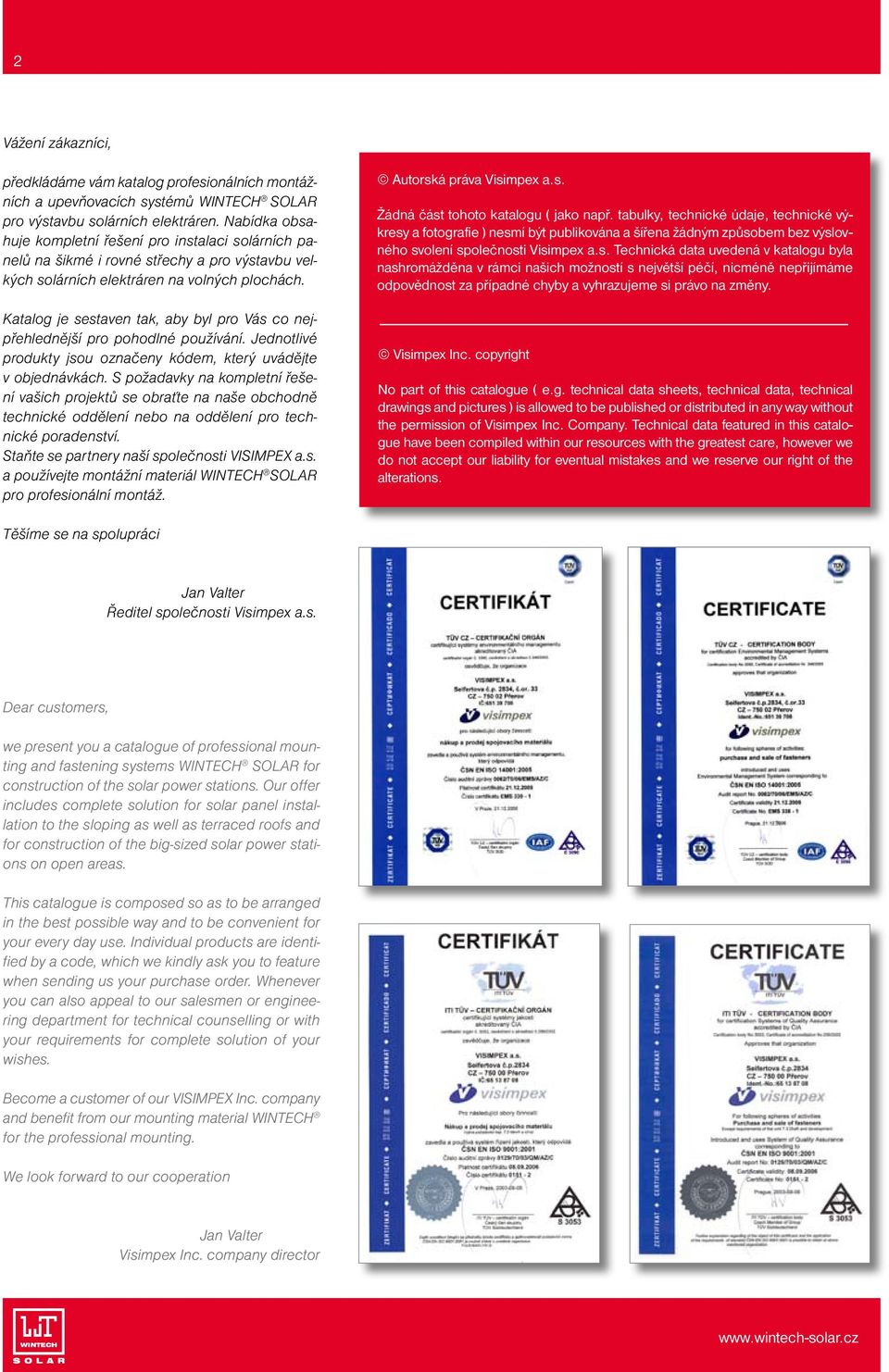

2 2 Vážení zákazníci, předkládáme vám katalog profesionálních montážních a upevňovacích systémů WINTECH SOLAR pro výstavbu solárních elektráren. Nabídka obsahuje kompletní řešení pro instalaci solárních panelů na šikmé i rovné střechy a pro výstavbu velkých solárních elektráren na volných plochách. Katalog je sestaven tak, aby byl pro Vás co nejpřehlednější pro pohodlné používání. Jednotlivé produkty jsou označeny kódem, který uvádějte v objednávkách. S požadavky na kompletní řešení vašich projektů se obraťte na naše obchodně technické oddělení nebo na oddělení pro technické poradenství. Staňte se partnery naší společnosti VISIMPEX a.s. a používejte montážní materiál WINTECH SOLAR pro profesionální montáž. Autorská práva Visimpex a.s. Žádná část tohoto katalogu ( jako např. tabulky, technické údaje, technické výkresy a fotografie ) nesmí být publikována a šířena žádným způsobem bez výslovného svolení společnosti Visimpex a.s. Technická data uvedená v katalogu byla nashromážděna v rámci našich možností s největší péčí, nicméně nepřijímáme odpovědnost za případné chyby a vyhrazujeme si právo na změny. Visimpex Inc. copyright No part of this catalogue ( e.g. technical data sheets, technical data, technical drawings and pictures ) is allowed to be published or distributed in any way without the permission of Visimpex Inc. Company. Technical data featured in this catalogue have been compiled within our resources with the greatest care, however we do not accept our liability for eventual mistakes and we reserve our right of the alterations. Těšíme se na spolupráci Jan Valter Ředitel společnosti Visimpex a.s. Dear customers, we present you a catalogue of professional mounting and fastening systems WINTECH SOLAR for construction of the solar power stations. Our offer includes complete solution for solar panel installation to the sloping as well as terraced roofs and for construction of the big-sized solar power stations on open areas. This catalogue is composed so as to be arranged in the best possible way and to be convenient for your every day use. Individual products are identified by a code, which we kindly ask you to feature when sending us your purchase order. Whenever you can also appeal to our salesmen or engineering department for technical counselling or with your requirements for complete solution of your wishes. Become a customer of our VISIMPEX Inc. company and benefit from our mounting material WINTECH for the professional mounting. We look forward to our cooperation Jan Valter Visimpex Inc. company director

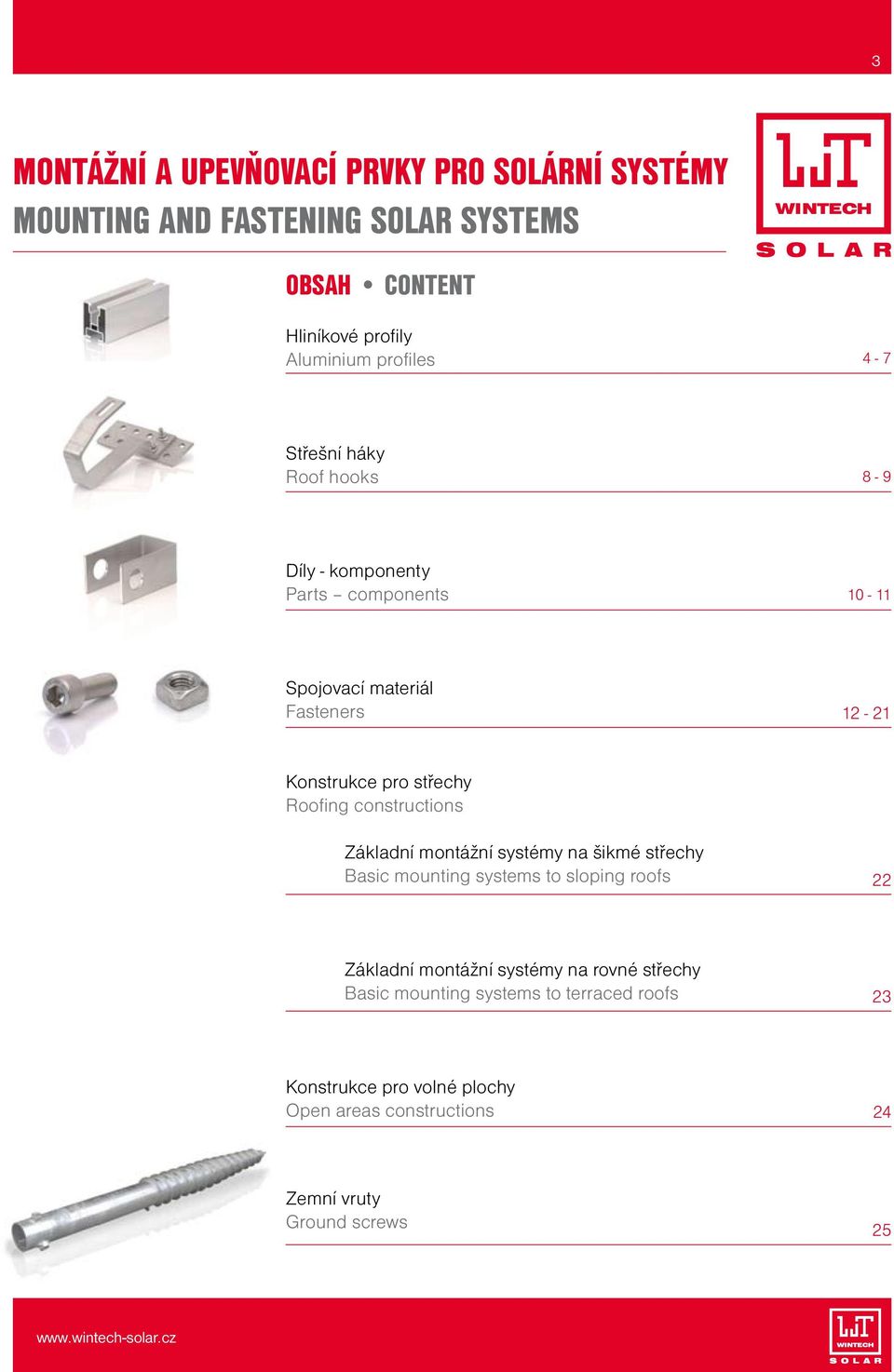

3 3 MONTÁŽNÍ A UPEVŇOVACÍ PRVKY PRO SOLÁRNÍ SYSTÉMY MOUNTING AND FASTENING SOLAR SYSTEMS OBSAH CONTENT Hliníkové profily Aluminium profiles 4-7 Střešní háky Roof hooks 8-9 Díly - komponenty Parts components Spojovací materiál Fasteners Konstrukce pro střechy Roofing constructions Základní montážní systémy na šikmé střechy Basic mounting systems to sloping roofs 22 Základní montážní systémy na rovné střechy Basic mounting systems to terraced roofs 23 Konstrukce pro volné plochy Open areas constructions 24 Zemní vruty Ground screws 25

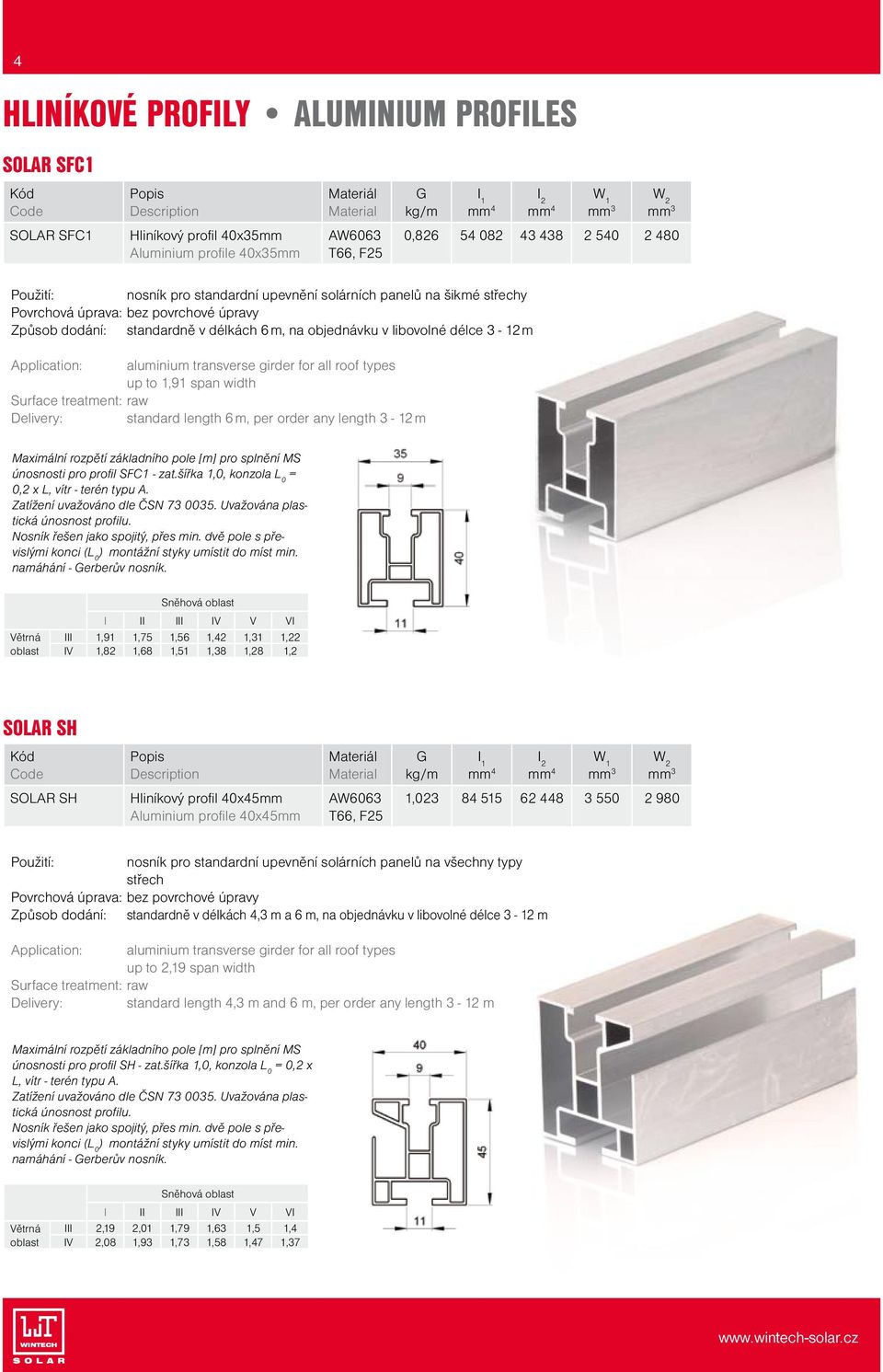

4 4 HLINÍKOVÉ PROFILY ALUMINIUM PROFILES SOLAR SFC1 Kód Code SOLAR SFC1 Popis Description Hliníkový profil 40x35mm Aluminium profile 40x35mm Materiál Material AW6063 T66, F25 G kg/m Použití: nosník pro standardní upevnění solárních panelů na šikmé střechy Povrchová úprava: bez povrchové úpravy Způsob dodání: standardně v délkách 6 m, na objednávku v libovolné délce 3-12 m Application: aluminium transverse girder for all roof types up to 1,91 span width Surface treatment: raw Delivery: standard length 6 m, per order any length 3-12 m I 1 I 2 W 1 W 2 mm 4 mm 4 mm 3 mm 3 0, Maximální rozpětí základního pole [m] pro splnění MS únosnosti pro profil SFC1 - zat.šířka 1,0, konzola L 0 = 0,2 x L, vítr - terén typu A. Zatížení uvažováno dle ČSN Uvažována plastická únosnost profilu. Nosník řešen jako spojitý, přes min. dvě pole s převislými konci (L 0 ) montážní styky umístit do míst min. namáhání - Gerberův nosník. Větrná oblast Sněhová oblast I II III IV V VI III 1,91 1,75 1,56 1,42 1,31 1,22 IV 1,82 1,68 1,51 1,38 1,28 1,2 SOLAR SH Kód Code Popis Description Materiál Material G kg/m I 1 I 2 W 1 W 2 mm 4 mm 4 mm 3 mm 3 SOLAR SH Hliníkový profil 40x45mm Aluminium profile 40x45mm AW6063 T66, F25 1, Použití: nosník pro standardní upevnění solárních panelů na všechny typy střech Povrchová úprava: bez povrchové úpravy Způsob dodání: standardně v délkách 4,3 m a 6 m, na objednávku v libovolné délce 3-12 m Application: aluminium transverse girder for all roof types up to 2,19 span width Surface treatment: raw Delivery: standard length 4,3 m and 6 m, per order any length 3-12 m Maximální rozpětí základního pole [m] pro splnění MS únosnosti pro profil SH - zat.šířka 1,0, konzola L 0 = 0,2 x L, vítr - terén typu A. Zatížení uvažováno dle ČSN Uvažována plastická únosnost profilu. Nosník řešen jako spojitý, přes min. dvě pole s převislými konci (L 0 ) montážní styky umístit do míst min. namáhání - Gerberův nosník. Větrná oblast Sněhová oblast I II III IV V VI III 2,19 2,01 1,79 1,63 1,5 1,4 IV 2,08 1,93 1,73 1,58 1,47 1,37

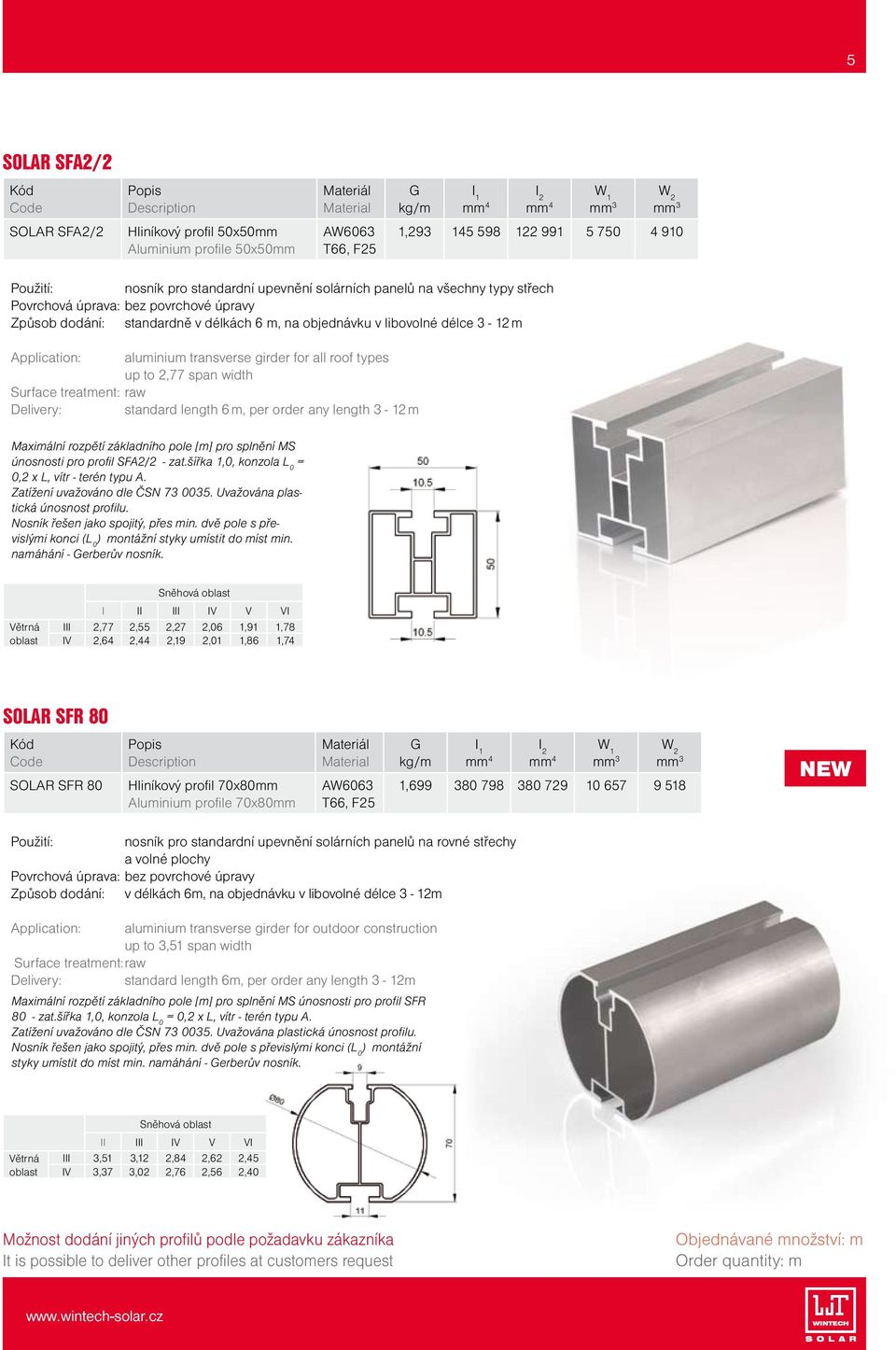

5 5 SOLAR SFA2/2 Kód Code Popis Description Materiál Material G kg/m I 1 I 2 W 1 W 2 mm 4 mm 4 mm 3 mm 3 SOLAR SFA2/2 Hliníkový profil 50x50mm Aluminium profile 50x50mm AW6063 T66, F25 1, Použití: nosník pro standardní upevnění solárních panelů na všechny typy střech Povrchová úprava: bez povrchové úpravy Způsob dodání: standardně v délkách 6 m, na objednávku v libovolné délce 3-12 m Application: aluminium transverse girder for all roof types up to 2,77 span width Surface treatment: raw Delivery: standard length 6 m, per order any length 3-12 m Maximální rozpětí základního pole [m] pro splnění MS únosnosti pro profil SFA2/2 - zat.šířka 1,0, konzola L 0 = 0,2 x L, vítr - terén typu A. Zatížení uvažováno dle ČSN Uvažována plastická únosnost profilu. Nosník řešen jako spojitý, přes min. dvě pole s převislými konci (L 0 ) montážní styky umístit do míst min. namáhání - Gerberův nosník. Větrná oblast Sněhová oblast I II III IV V VI III 2,77 2,55 2,27 2,06 1,91 1,78 IV 2,64 2,44 2,19 2,01 1,86 1,74 SOLAR SFR 80 Kód Code SOLAR SFR 80 Popis Description Hliníkový profil 70x80mm Aluminium profile 70x80mm Materiál Material AW6063 T66, F25 G kg/m I 1 I 2 W 1 W 2 mm 4 mm 4 mm 3 mm 3 1, Použití: nosník pro standardní upevnění solárních panelů na rovné střechy a volné plochy Povrchová úprava: bez povrchové úpravy Způsob dodání: v délkách 6m, na objednávku v libovolné délce 3-12m Application: aluminium transverse girder for outdoor construction up to 3,51 span width Surface treatment: raw Delivery: standard length 6m, per order any length 3-12m Maximální rozpětí základního pole [m] pro splnění MS únosnosti pro profil SFR 80 - zat.šířka 1,0, konzola L 0 = 0,2 x L, vítr - terén typu A. Zatížení uvažováno dle ČSN Uvažována plastická únosnost profilu. Nosník řešen jako spojitý, přes min. dvě pole s převislými konci (L 0 ) montážní styky umístit do míst min. namáhání - Gerberův nosník. Větrná oblast Sněhová oblast II III IV V VI III 3,51 3,12 2,84 2,62 2,45 IV 3,37 3,02 2,76 2,56 2,40 Možnost dodání jiných profilů podle požadavku zákazníka It is possible to deliver other profiles at customers request Objednávané množství: m Order quantity: m

6 6 HLINÍKOVÉ PROFILY ALUMINIUM PROFILES SOLAR SFR 80 A Kód Code SOLAR SFR 80 A Popis Description Hliníkový profil 70x80mm Aluminium profile 70x80mm Materiál Material AW6063 T66, F25 G I 1 I 2 W 1 W 2 kg/m mm 4 mm 4 mm 3 mm 3 1, Použití: nosník pro standardní upevnění solárních panelů na rovné střechy a volné plochy Povrchová úprava: bez povrchové úpravy Způsob dodání: standardně v délkách 6m, na objednávku v libovolné délce 3-12m Application: aluminium transverse girder for outdoor construction up to 3,51 span width Surface treatment: raw Delivery: standard length 6 m, per order any length 3-12 m SOLAR SFT Kód Code SOLAR SFT Popis Description Hliníkový profil 55x50mm Aluminium profile 55x50mm Materiál Material AW6063 T66, F25 G I 1 I 2 W 1 W 2 kg/m mm 4 mm 4 mm 3 mm 3 1, Použití: nosník pro standardní upevnění solárních panelů na trapézové střechy Povrchová úprava: bez povrchové úpravy Způsob dodání: standardně v délkách 6m, na objednávku v libovolné délce 3-12m Application: aluminium girder for trapezoidal and sandwich roofs necessary fastened to the roof by a adhesive tape SOLAR VHB and screwing the maximum gross girder lenght should not exceed 15,0 m Surface treatment: raw Delivery: standard length 6 m, per order any length 3-12 m

7 7 SOLAR SFTP Příchytka pro montáž profilu SFT AW 6063 T66 Profile clip for SOLAR SFT AW 6063 T66 SOLAR VHB Kód Code Popis Description Typ lepidla Pěnové jádro Tloušťka Krycí vrstva Hustota pěny Skladovatelnost SOLAR VHB Akrylová oboustranná lepící páska 3M vysokou lepivostí pro venkovní použití. Vhodná pro všechny druhy materiálů včetně materiálů s nižší povrchovou přilnavostí. 3M Acrylic Foam Tapes are double coated pressure sensitive adhesive tape akrylové bílá fólie 1,1 mm ± 0,1mm bílá fólie 520 kg/m 3 12 měs. Použití: Pro montáž trapézového profilu SOLAR SFT Application: For bonding SOLAR SFT aluminium profile to trapezoidal roof. Tape is aplicable for bonding a wide variety of substrates including lower surface energy materials such as powder coated paints and plastics. The foam is conformable to increase contact with surfaces.

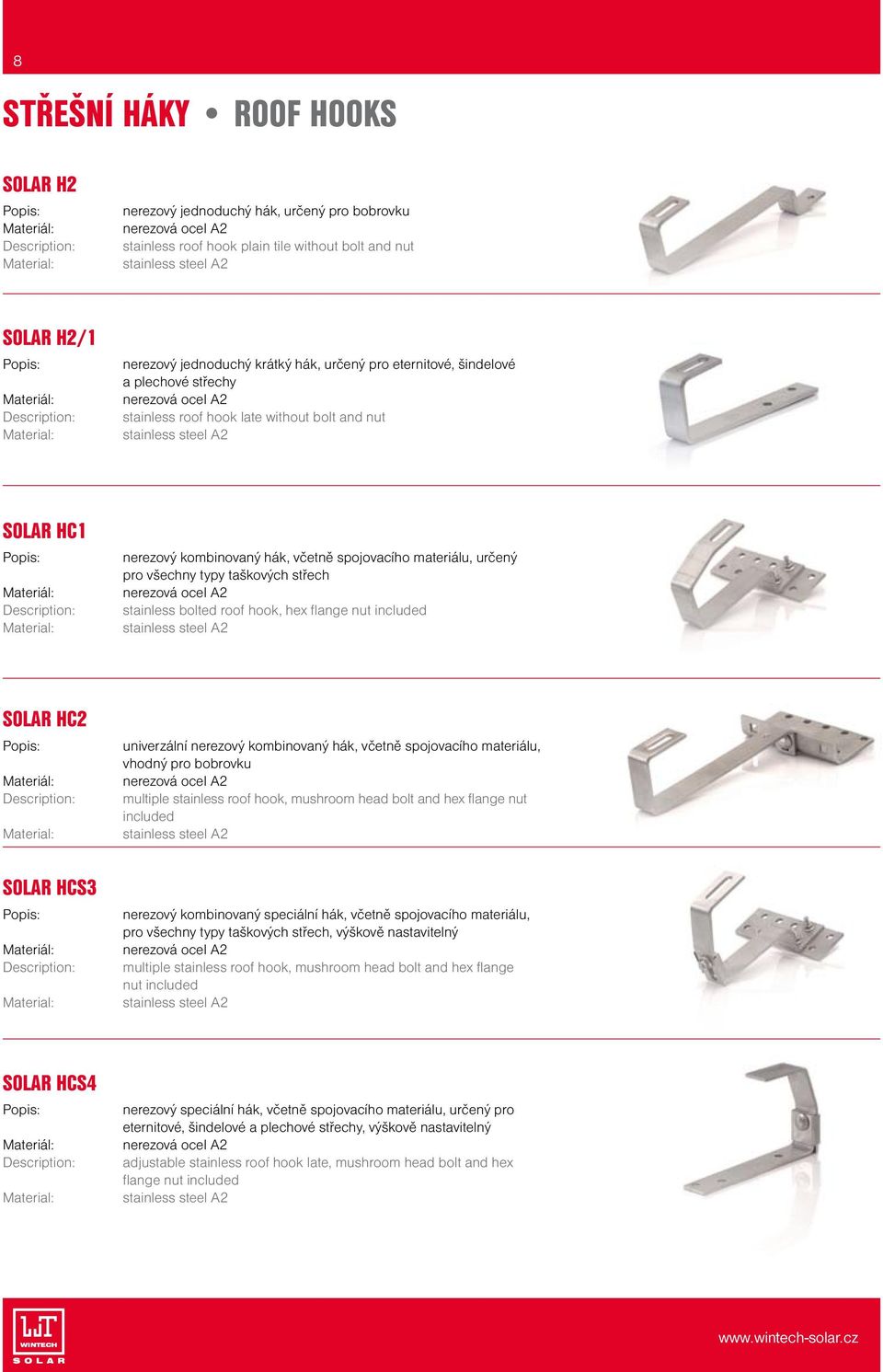

8 8 STŘEŠNÍ HÁKY ROOF HOOKS SOLAR H2 nerezový jednoduchý hák, určený pro bobrovku nerezová ocel A2 stainless roof hook plain tile without bolt and nut stainless steel A2 SOLAR H2/1 nerezový jednoduchý krátký hák, určený pro eternitové, šindelové a plechové střechy nerezová ocel A2 stainless roof hook late without bolt and nut stainless steel A2 SOLAR HC1 nerezový kombinovaný hák, včetně spojovacího materiálu, určený pro všechny typy taškových střech nerezová ocel A2 stainless bolted roof hook, hex flange nut included stainless steel A2 SOLAR HC2 univerzální nerezový kombinovaný hák, včetně spojovacího materiálu, vhodný pro bobrovku nerezová ocel A2 multiple stainless roof hook, mushroom head bolt and hex flange nut included stainless steel A2 SOLAR HCS3 nerezový kombinovaný speciální hák, včetně spojovacího materiálu, pro všechny typy taškových střech, výškově nastavitelný nerezová ocel A2 multiple stainless roof hook, mushroom head bolt and hex flange nut included stainless steel A2 SOLAR HCS4 nerezový speciální hák, včetně spojovacího materiálu, určený pro eternitové, šindelové a plechové střechy, výškově nastavitelný nerezová ocel A2 adjustable stainless roof hook late, mushroom head bolt and hex flange nut included stainless steel A2

9 9 SOLAR HT1 nerezový držák, určený pro všechny typy taškových střech nerezová ocel A2 stainless bolted roof hook, hex flange nut included stainless steel A2 SOLAR HT2 nerezový držák, určený pro eternitové, šindelové a plechové střechy nerezová ocel A2 stainless roof hook late without bolt and nut stainless steel A2 SOLAR HT4 nerezová podélná patka, včetně spojovacího materiálu, určená pro profilované plechové střechy, nastavitelná nerezová ocel A2 stainless roof saddle, mushroom head bolt and hex flange nut stainless steel A2 SOLAR HZ1 nerezový základní hák, určený pro všechny typy taškových střech nerezová ocel A2 stainless welded roof hook seat stainless steel A2 SOLAR SD 1, SOLAR SD 2 nerezový střešní držák pro trapézový plech nerezová ocel A2 stainless holder for trapezoidal roof stainless steel A2 SOLAR SDK nerezový střešní krajní držák nerezová ocel A2 stainless standing seam clamp stainless steel A2 Možnost dodání jiných střešních háků podle požadavku zákazníka It is posssible to deliver other roof hooks at customers request Objednávané množství: ks Order quantity: pcs

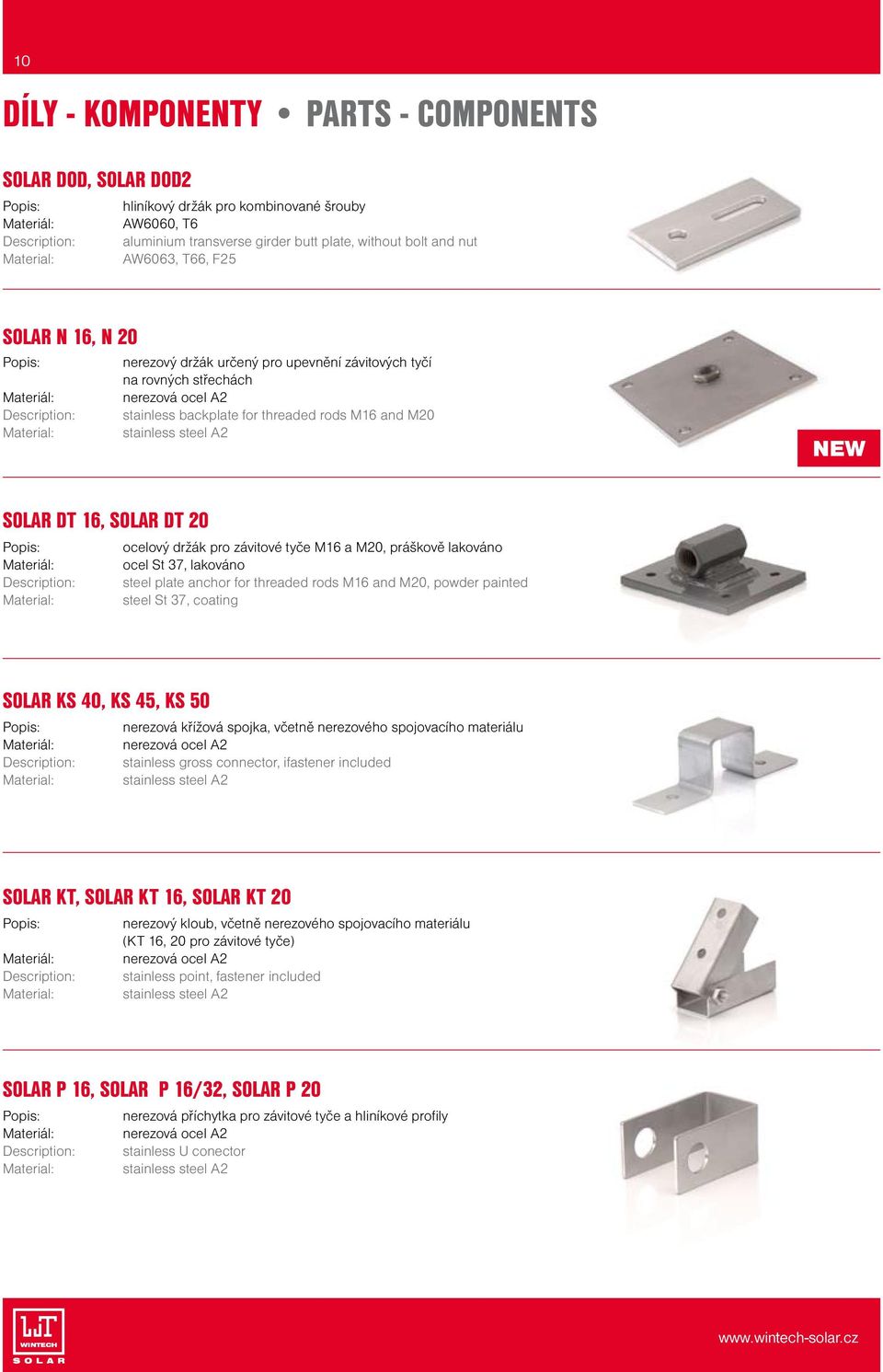

10 10 DÍLY - KOMPONENTY PARTS - COMPONENTS SOLAR DOD, SOLAR DOD2 hliníkový držák pro kombinované šrouby AW6060, T6 aluminium transverse girder butt plate, without bolt and nut AW6063, T66, F25 SOLAR N 16, N 20 nerezový držák určený pro upevnění závitových tyčí na rovných střechách nerezová ocel A2 stainless backplate for threaded rods M16 and M20 stainless steel A2 SOLAR DT 16, SOLAR DT 20 ocelový držák pro závitové tyče M16 a M20, práškově lakováno ocel St 37, lakováno steel plate anchor for threaded rods M16 and M20, powder painted steel St 37, coating SOLAR KS 40, KS 45, KS 50 nerezová křížová spojka, včetně nerezového spojovacího materiálu nerezová ocel A2 stainless gross connector, ifastener included stainless steel A2 SOLAR KT, SOLAR KT 16, SOLAR KT 20 nerezový kloub, včetně nerezového spojovacího materiálu (KT 16, 20 pro závitové tyče) nerezová ocel A2 stainless point, fastener included stainless steel A2 SOLAR P 16, SOLAR P 16/32, SOLAR P 20 nerezová příchytka pro závitové tyče a hliníkové profily nerezová ocel A2 stainless U conector stainless steel A2

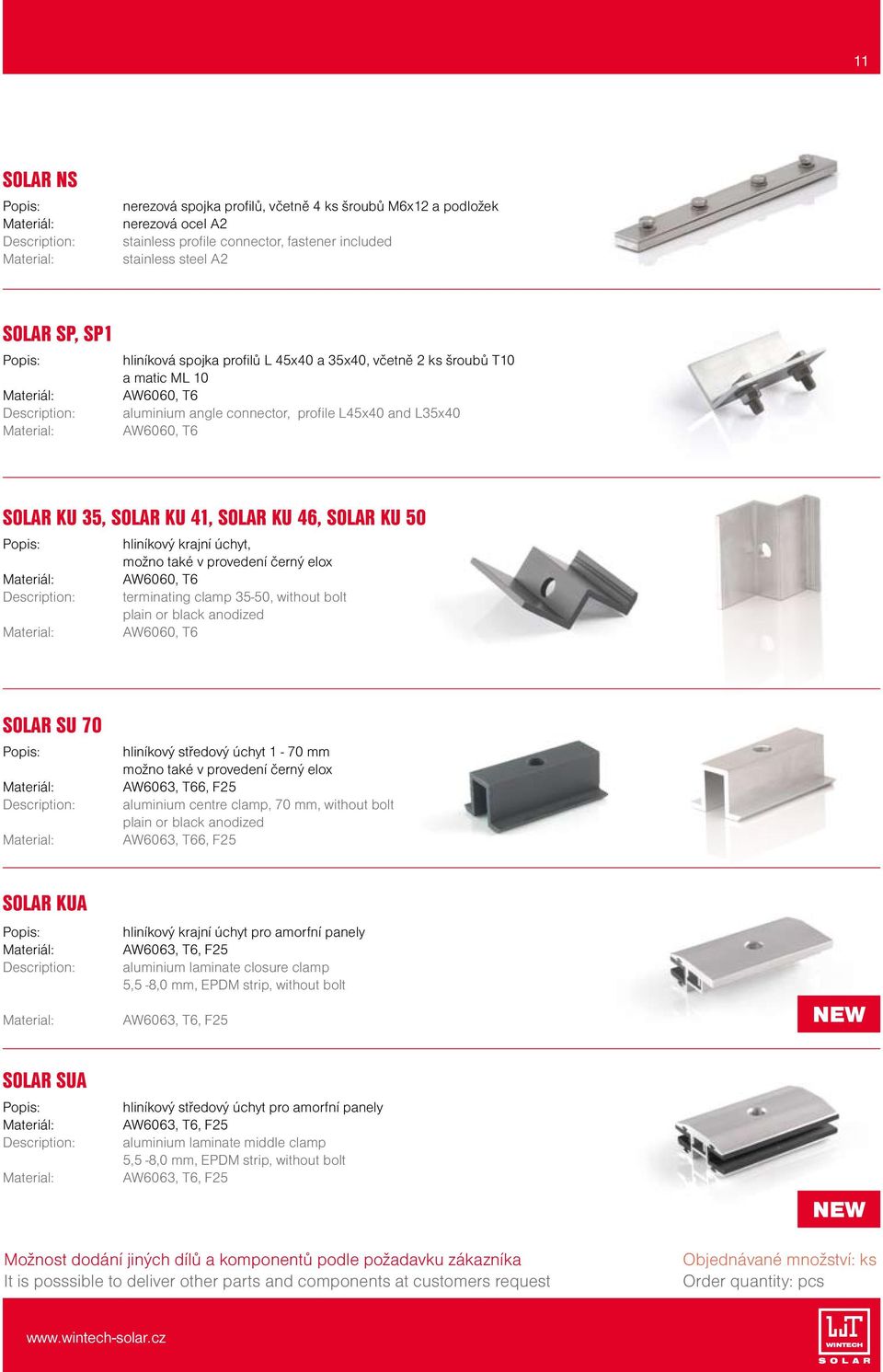

11 11 SOLAR NS nerezová spojka profilů, včetně 4 ks šroubů M6x12 a podložek nerezová ocel A2 stainless profile connector, fastener included stainless steel A2 SOLAR SP, SP1 hliníková spojka profilů L 45x40 a 35x40, včetně 2 ks šroubů T10 a matic ML 10 AW6060, T6 aluminium angle connector, profile L45x40 and L35x40 AW6060, T6 SOLAR KU 35, SOLAR KU 41, SOLAR KU 46, SOLAR KU 50 hliníkový krajní úchyt, možno také v provedení černý elox AW6060, T6 terminating clamp 35-50, without bolt plain or black anodized AW6060, T6 SOLAR SU 70 hliníkový středový úchyt 1-70 mm možno také v provedení černý elox AW6063, T66, F25 aluminium centre clamp, 70 mm, without bolt plain or black anodized AW6063, T66, F25 SOLAR KUA hliníkový krajní úchyt pro amorfní panely AW6063, T6, F25 aluminium laminate closure clamp 5,5-8,0 mm, EPDM strip, without bolt AW6063, T6, F25 SOLAR SUA hliníkový středový úchyt pro amorfní panely AW6063, T6, F25 aluminium laminate middle clamp 5,5-8,0 mm, EPDM strip, without bolt AW6063, T6, F25 Možnost dodání jiných dílů a komponentů podle požadavku zákazníka It is posssible to deliver other parts and components at customers request Objednávané množství: ks Order quantity: pcs

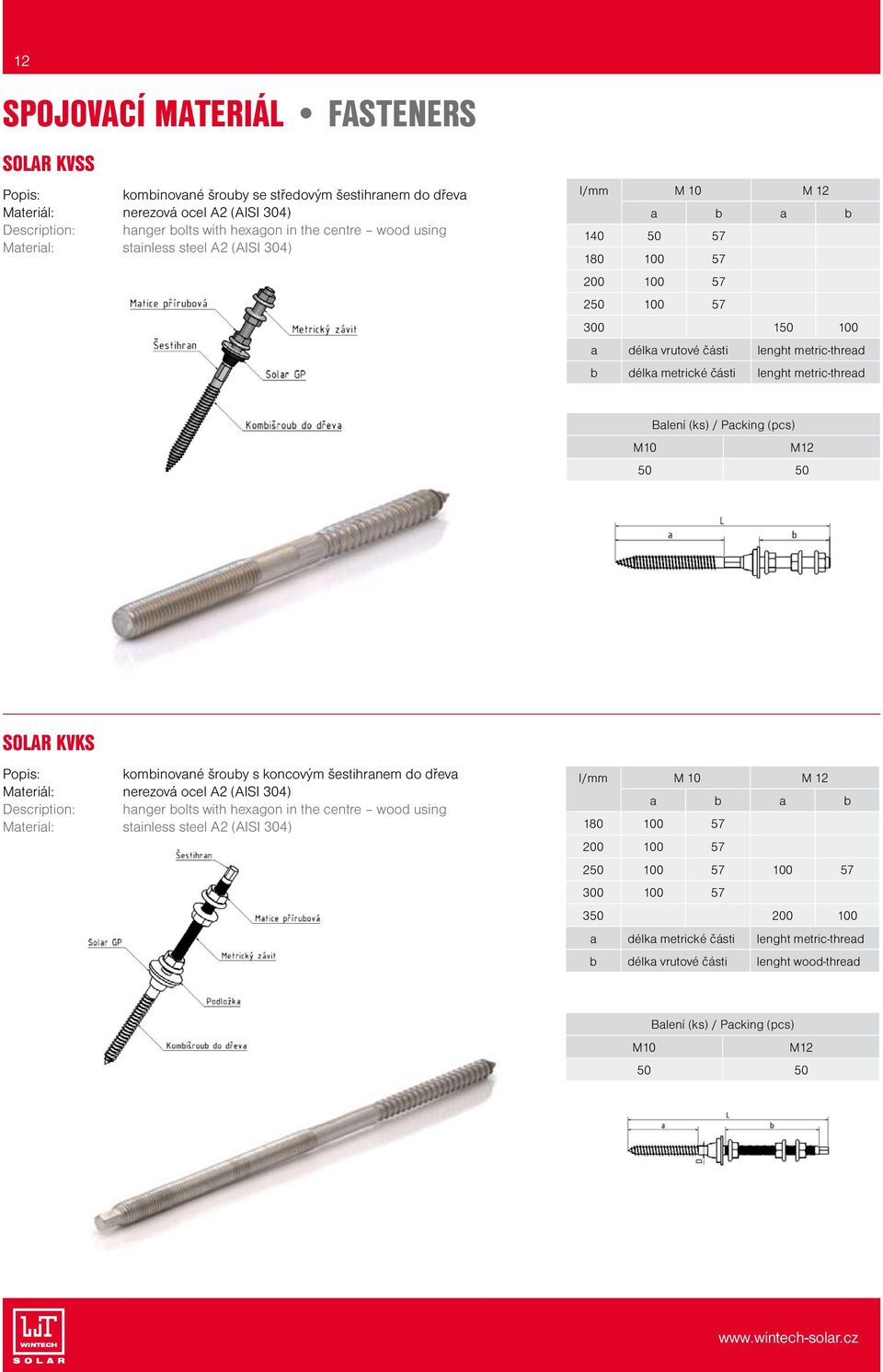

12 12 SPOJOVACÍ MATERIÁL FASTENERS SOLAR KVSS kombinované šrouby se středovým šestihranem do dřeva nerezová ocel A2 (AISI 304) hanger bolts with hexagon in the centre wood using stainless steel A2 (AISI 304) l/mm M 10 M 12 a b a b a délka vrutové části lenght metric-thread b délka metrické části lenght metric-thread M10 M SOLAR KVKS kombinované šrouby s koncovým šestihranem do dřeva nerezová ocel A2 (AISI 304) hanger bolts with hexagon in the centre wood using stainless steel A2 (AISI 304) l/mm M 10 M 12 a b a b a délka metrické části lenght metric-thread b délka vrutové části lenght wood-thread M10 M

13 13 SOLAR KVB kombinované šrouby do betonu ocel kalená, povrchová úprava Geomet concrete hanger bolt steel hardened, Geomet l/mm M 10 a b 10/ / / a délka vrutové části lenght metric-thread b délka metrické části lenght metric-thread M10 50 SOLAR KVK kombinované šrouby s krajovým vnitřním šestihranem do kovových konstrukcí nerezová ocel A2 stainless steel hanger bolt for steel construction with EPDM rubber, washer and nuts stainless steel A2 l/mm M 10 a b D1 D2 8/100/ /150/ /200/ D1 průměr metrické části D2 průměr vrutové části a délka vrutové části lenght metric-thread b délka metrické části lenght metric-thread M10 50

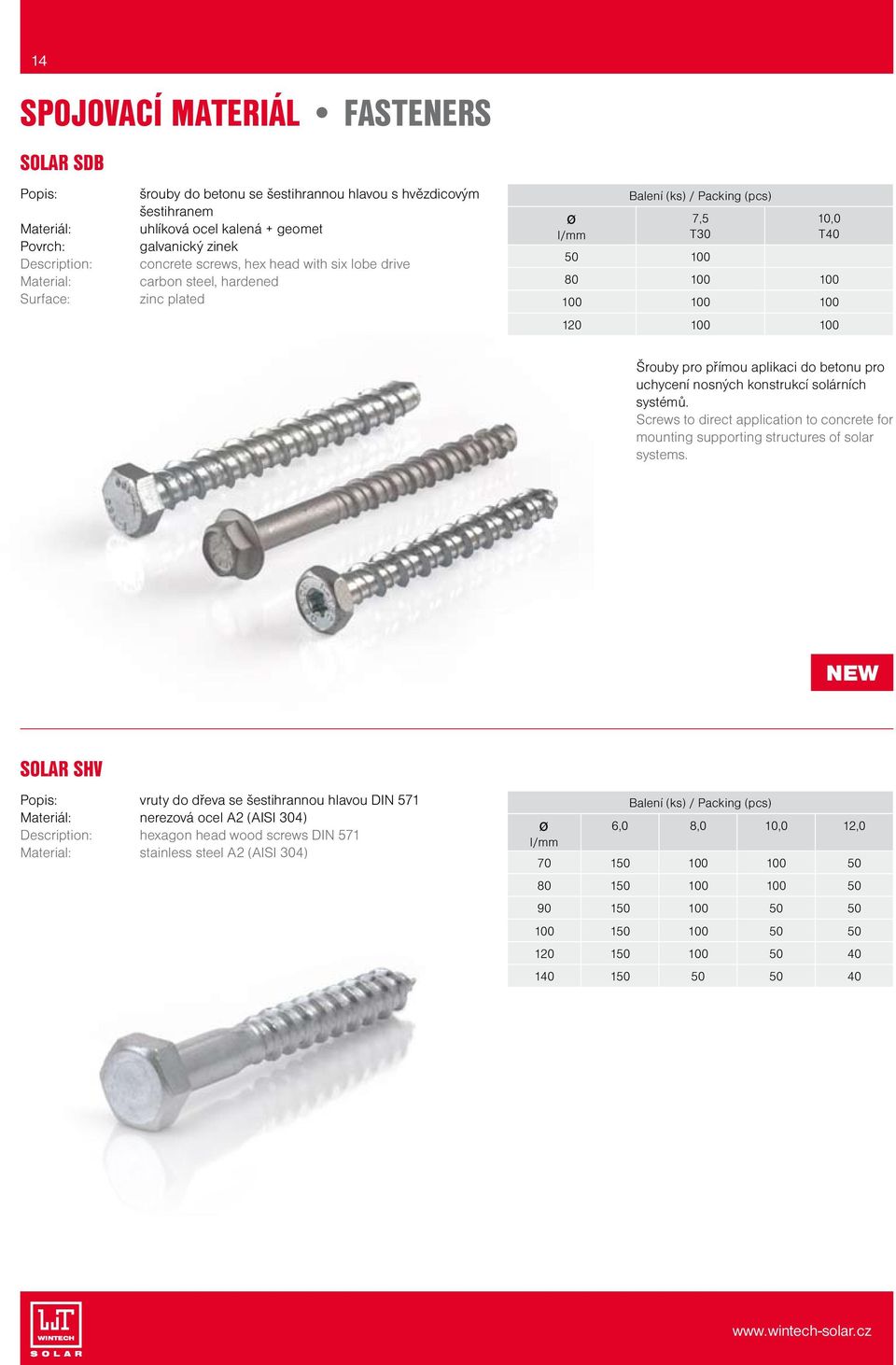

14 14 SPOJOVACÍ MATERIÁL FASTENERS SOLAR SDB šrouby do betonu se šestihrannou hlavou s hvězdicovým šestihranem uhlíková ocel kalená + geomet Povrch: galvanický zinek concrete screws, hex head with six lobe drive carbon steel, hardened Surface: zinc plated ø l/mm 7,5 T ,0 T Šrouby pro přímou aplikaci do betonu pro uchycení nosných konstrukcí solárních systémů. Screws to direct application to concrete for mounting supporting structures of solar systems. SOLAR SHV vruty do dřeva se šestihrannou hlavou DIN 571 nerezová ocel A2 (AISI 304) hexagon head wood screws DIN 571 stainless steel A2 (AISI 304) ø l/mm 6,0 8,0 10,0 12,

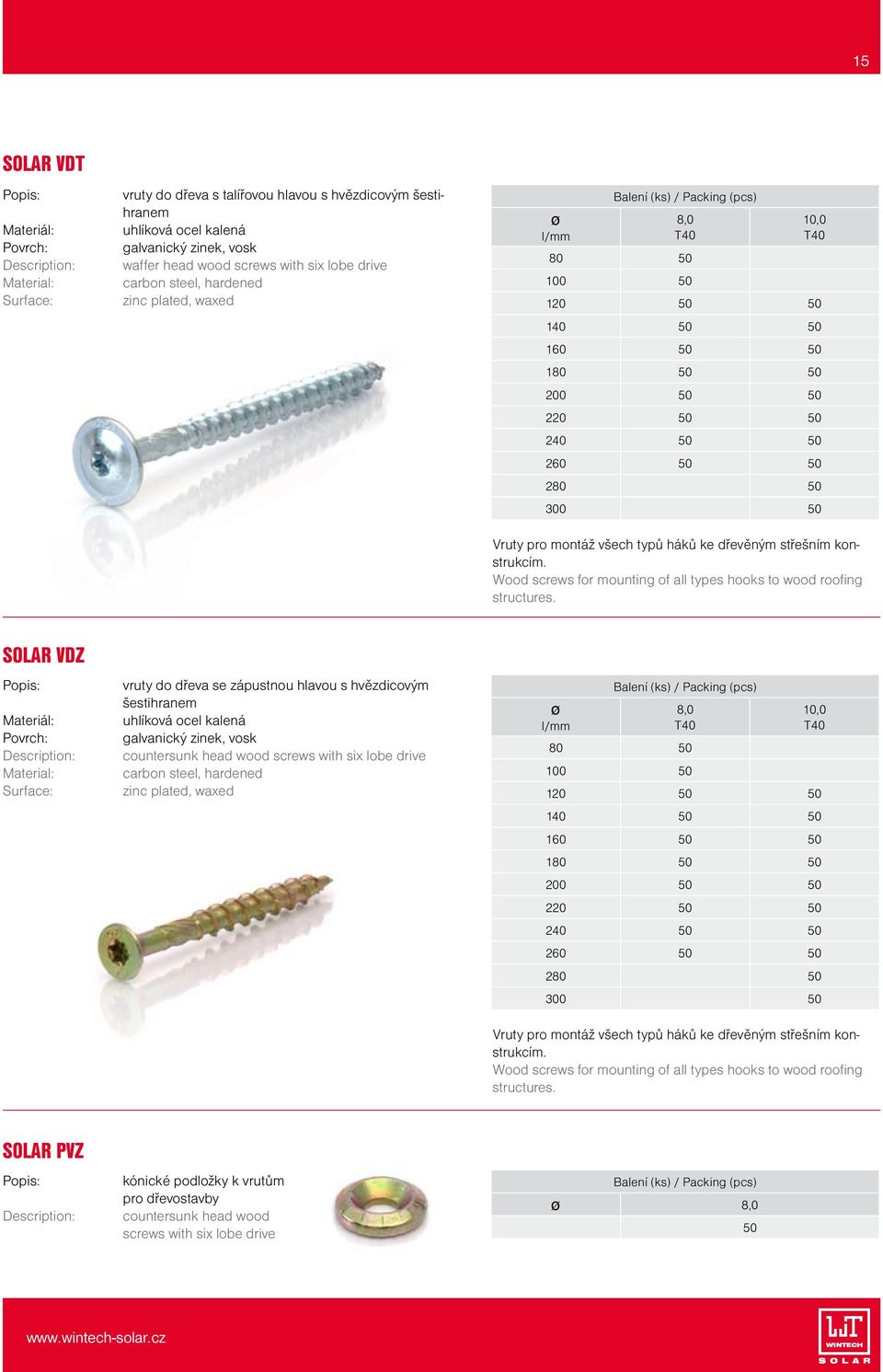

15 15 SOLAR VDT Povrch: Surface: vruty do dřeva s talířovou hlavou s hvězdicovým šestihranem uhlíková ocel kalená galvanický zinek, vosk waffer head wood screws with six lobe drive carbon steel, hardened zinc plated, waxed ø l/mm 8,0 T ,0 T Vruty pro montáž všech typů háků ke dřevěným střešním konstrukcím. Wood screws for mounting of all types hooks to wood roofing structures. SOLAR VDZ Povrch: Surface: vruty do dřeva se zápustnou hlavou s hvězdicovým šestihranem uhlíková ocel kalená galvanický zinek, vosk countersunk head wood screws with six lobe drive carbon steel, hardened zinc plated, waxed ø l/mm 8,0 T ,0 T Vruty pro montáž všech typů háků ke dřevěným střešním konstrukcím. Wood screws for mounting of all types hooks to wood roofing structures. SOLAR PVZ kónické podložky k vrutům pro dřevostavby countersunk head wood screws with six lobe drive ø 8,0 50

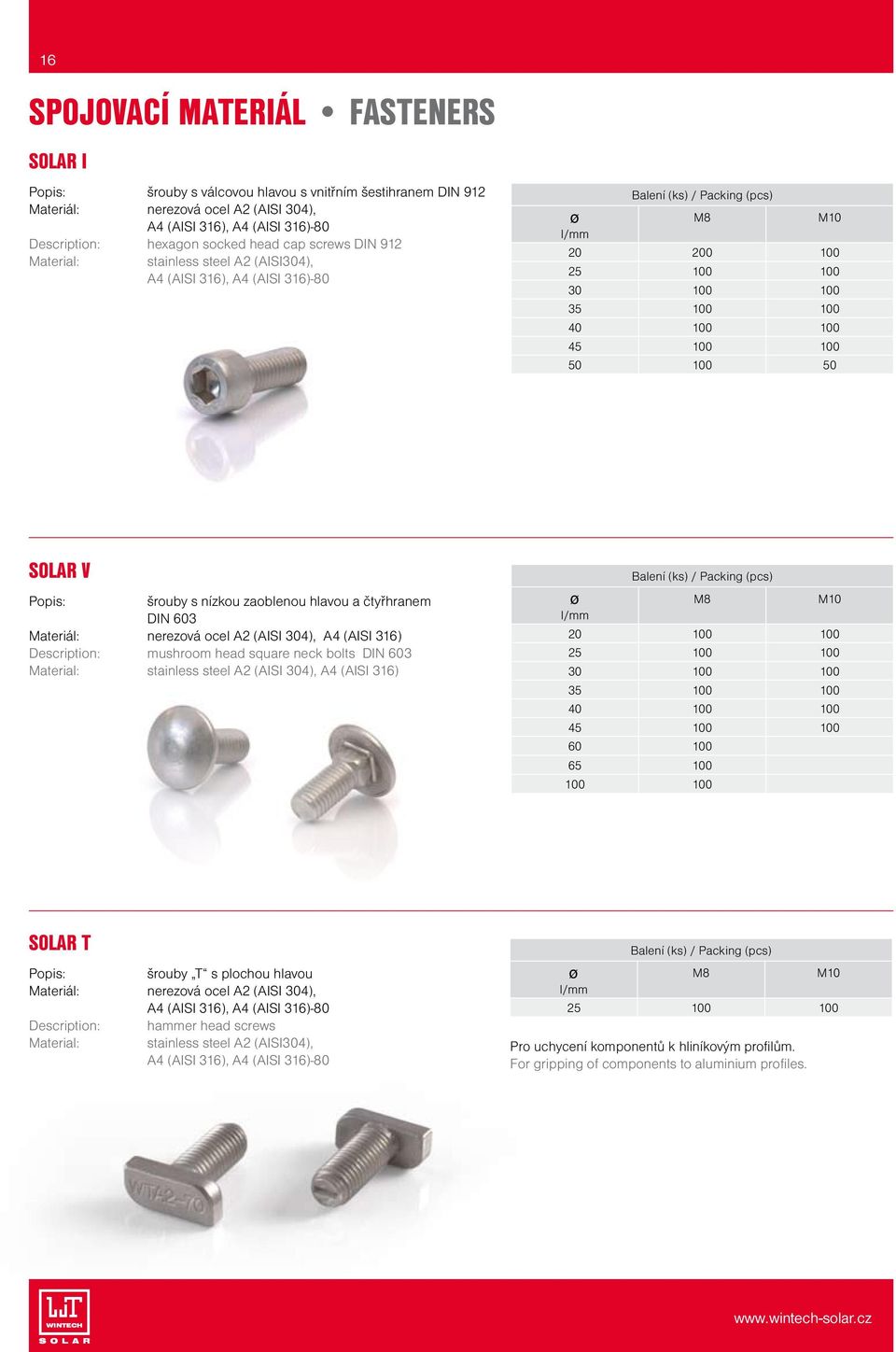

16 16 SPOJOVACÍ MATERIÁL FASTENERS SOLAR I šrouby s válcovou hlavou s vnitřním šestihranem DIN 912 nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316)-80 hexagon socked head cap screws DIN 912 stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316)-80 ø M8 M10 l/mm SOLAR V šrouby s nízkou zaoblenou hlavou a čtyřhranem DIN 603 nerezová ocel A2 (AISI 304), A4 (AISI 316) mushroom head square neck bolts DIN 603 stainless steel A2 (AISI 304), A4 (AISI 316) ø M8 M10 l/mm SOLAR T šrouby T s plochou hlavou nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316)-80 hammer head screws stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316)-80 ø M8 M10 l/mm Pro uchycení komponentů k hliníkovým profilům. For gripping of components to aluminium profiles.

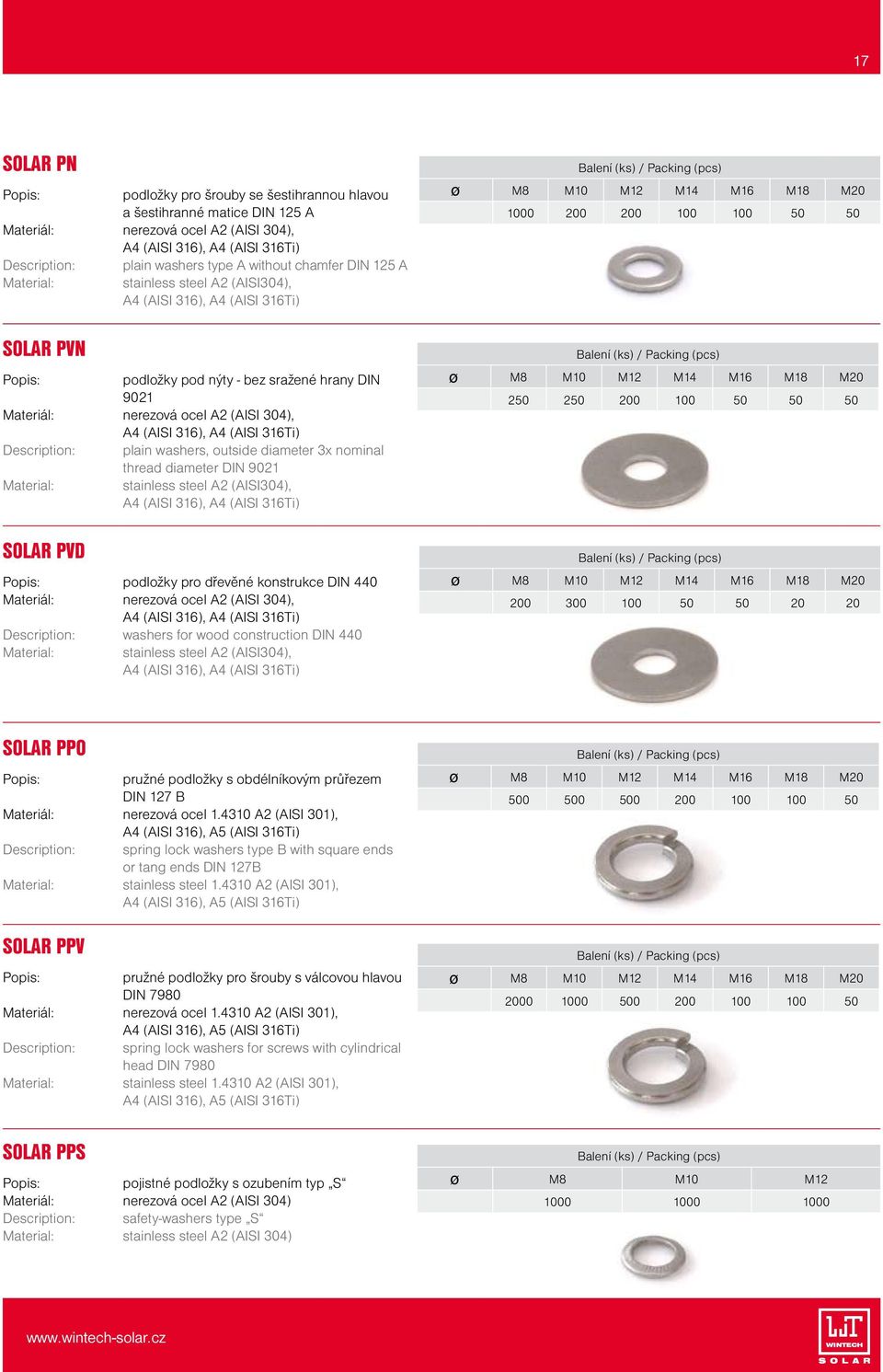

17 17 SOLAR PN podložky pro šrouby se šestihrannou hlavou a šestihranné matice DIN 125 A nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316Ti) SOLAR PVN plain washers type A without chamfer DIN 125 A stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316Ti) podložky pod nýty - bez sražené hrany DIN 9021 nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316Ti) plain washers, outside diameter 3x nominal thread diameter DIN 9021 stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316Ti) SOLAR PVD podložky pro dřevěné konstrukce DIN 440 nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316Ti) washers for wood construction DIN 440 stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316Ti) ø M8 M10 M12 M14 M16 M18 M ø M8 M10 M12 M14 M16 M18 M ø M8 M10 M12 M14 M16 M18 M SOLAR PPO pružné podložky s obdélníkovým průřezem DIN 127 B nerezová ocel A2 (AISI 301), A4 (AISI 316), A5 (AISI 316Ti) spring lock washers type B with square ends or tang ends DIN 127B stainless steel A2 (AISI 301), A4 (AISI 316), A5 (AISI 316Ti) SOLAR PPV pružné podložky pro šrouby s válcovou hlavou DIN 7980 nerezová ocel A2 (AISI 301), A4 (AISI 316), A5 (AISI 316Ti) spring lock washers for screws with cylindrical head DIN 7980 stainless steel A2 (AISI 301), A4 (AISI 316), A5 (AISI 316Ti) ø M8 M10 M12 M14 M16 M18 M ø M8 M10 M12 M14 M16 M18 M SOLAR PPS pojistné podložky s ozubením typ S nerezová ocel A2 (AISI 304) safety-washers type S stainless steel A2 (AISI 304) ø M8 M10 M

18 18 SPOJOVACÍ MATERIÁL FASTENERS SOLAR M šestihranné matice DIN 934 nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316Ti) hexagon nuts DIN 934 stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316Ti) ø M8 M10 M12 M16 M SOLAR ML přírubové matice s ozubením DIN 6923 nerezová ocel A2 (AISI 304), A4 (AISI 316) hex flange nuts DIN 6923 stainless steel A2 (AISI304), A4 (AISI 316) ø M8 M10 M SOLAR MS samojistné matice s polyamidovou vložkou DIN 985 nerezová ocel A2 (AISI 304), A4 (AISI 316) self-locking hexagon nuts DIN 985 stainless steel A2 (AISI304), A4 (AISI 316) ø M8 M10 M SOLAR MP šestihranné prodlužovací matice 3d DIN 6334 nerezová ocel A2 (AISI 304), A4 (AISI 316) hexagon extension nuts 3d DIN 6334 stainless steel A2 (AISI304), A4 (AISI 316) ø M16 M

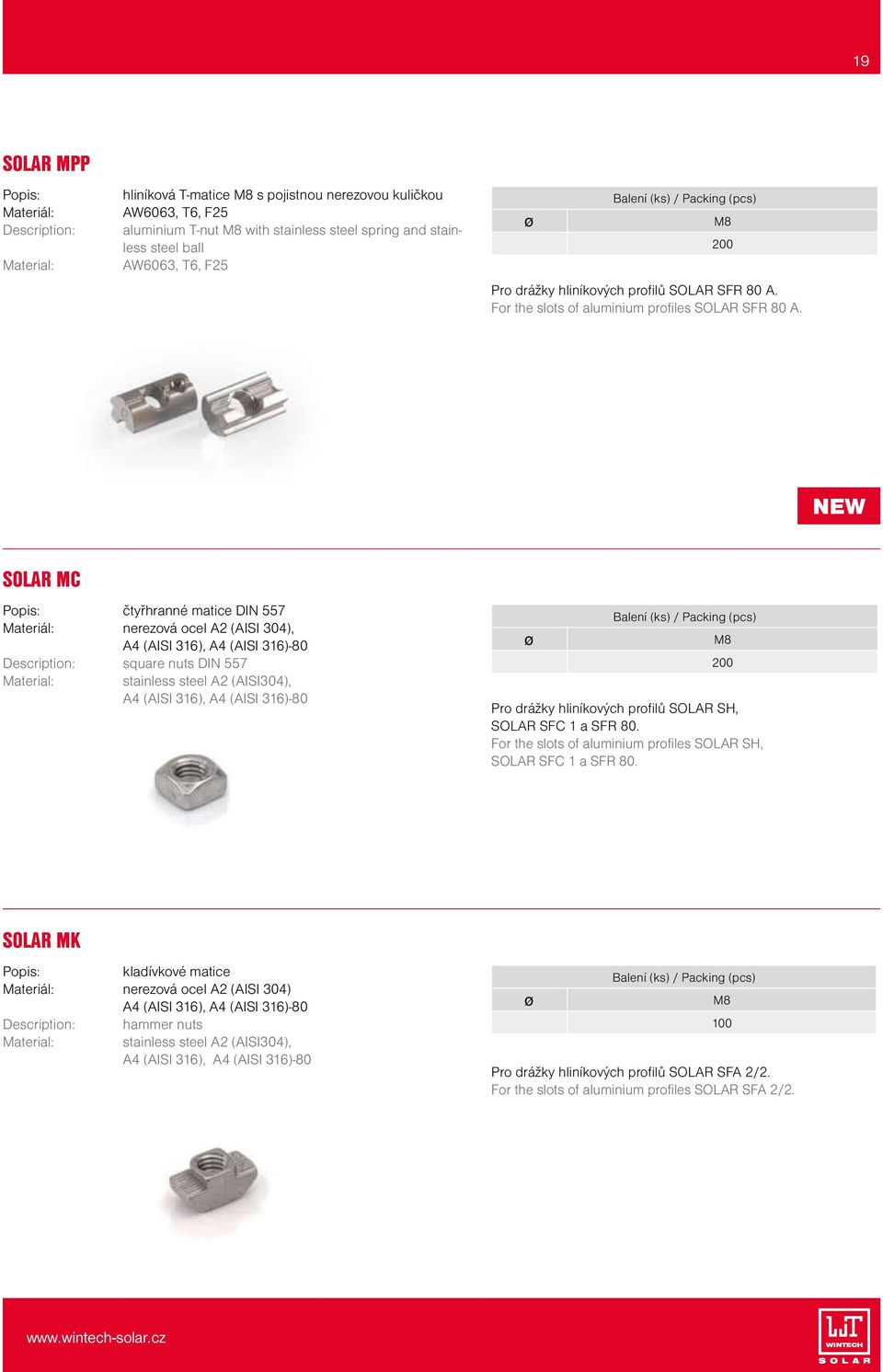

19 19 SOLAR MPP hliníková T-matice M8 s pojistnou nerezovou kuličkou AW6063, T6, F25 aluminium T-nut M8 with stainless steel spring and stainless steel ball AW6063, T6, F25 ø M8 200 Pro drážky hliníkových profilů SOLAR SFR 80 A. For the slots of aluminium profiles SOLAR SFR 80 A. SOLAR MC čtyřhranné matice DIN 557 nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316)-80 square nuts DIN 557 stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316)-80 ø M8 200 Pro drážky hliníkových profilů SOLAR SH, SOLAR SFC 1 a SFR 80. For the slots of aluminium profiles SOLAR SH, SOLAR SFC 1 a SFR 80. SOLAR MK kladívkové matice nerezová ocel A2 (AISI 304) A4 (AISI 316), A4 (AISI 316)-80 hammer nuts stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316)-80 ø M8 100 Pro drážky hliníkových profilů SOLAR SFA 2/2. For the slots of aluminium profiles SOLAR SFA 2/2.

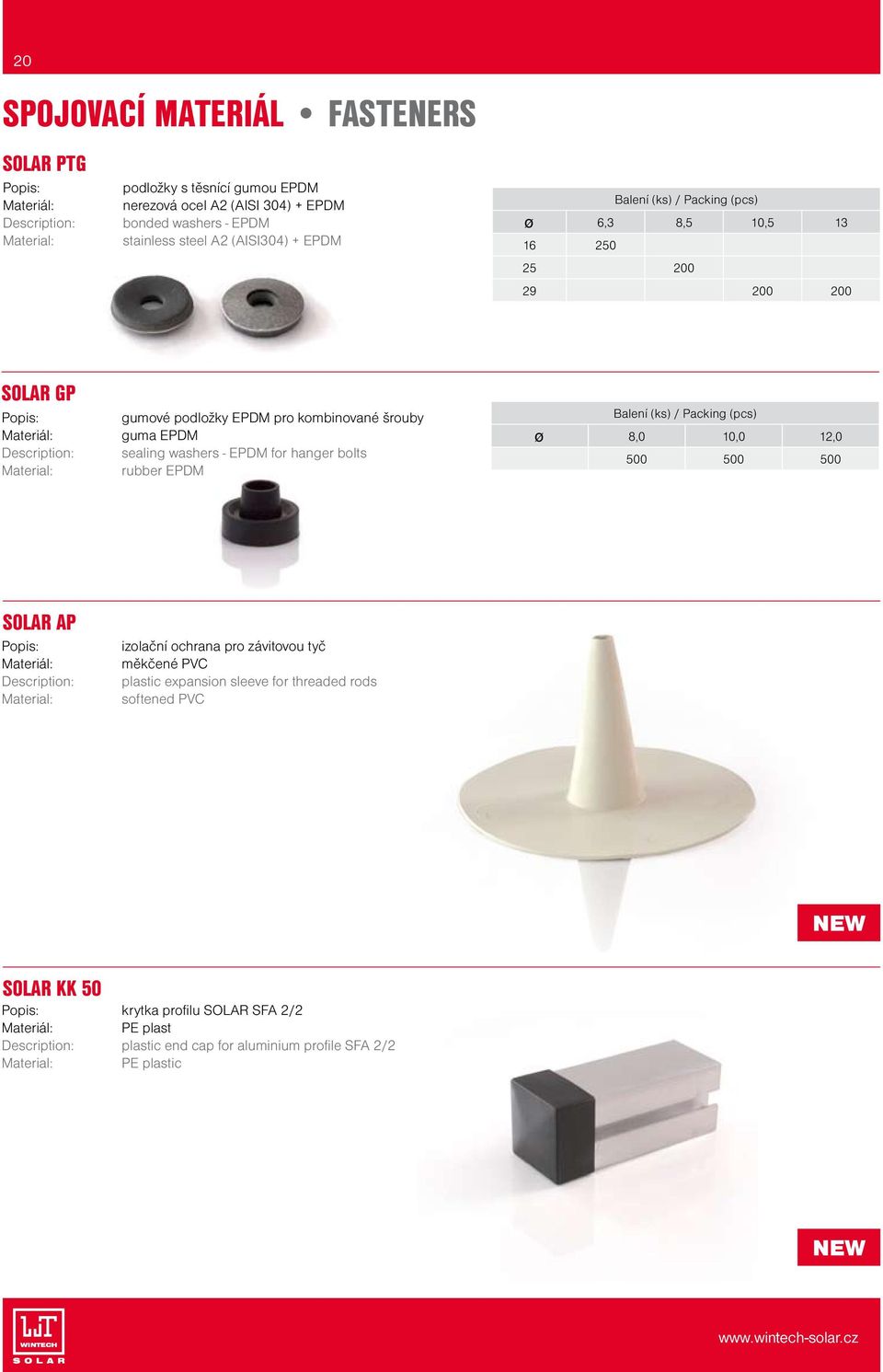

20 20 SPOJOVACÍ MATERIÁL FASTENERS SOLAR PTG podložky s těsnící gumou EPDM nerezová ocel A2 (AISI 304) + EPDM bonded washers - EPDM stainless steel A2 (AISI304) + EPDM ø 6,3 8,5 10, SOLAR GP gumové podložky EPDM pro kombinované šrouby guma EPDM sealing washers - EPDM for hanger bolts rubber EPDM ø 8,0 10,0 12, SOLAR AP izolační ochrana pro závitovou tyč měkčené PVC plastic expansion sleeve for threaded rods softened PVC SOLAR KK 50 krytka profilu SOLAR SFA 2/2 PE plast plastic end cap for aluminium profile SFA 2/2 PE plastic

21 21 SOLAR ZT závitové tyče s metrickým závitem DIN 975 nerezová ocel A2 (AISI 304), A4 (AISI 316), A4 (AISI 316)-80 threaded rods - metric thread DIN 975 stainless steel A2 (AISI304), A4 (AISI 316), A4 (AISI 316)-80 ø l/mm M10 M16 M Pro různé typy kotvení ke střešním konstrukcím. For various types of mounting to roof structures. SOLAR MDB 60 magnetické držáky bitů 60 mm, značka WITTE ocel magnetic bit holders 60 mm steel d x l 1/4 x SOLAR UH utahovací hroty pro hvězdicový šestihran (TORX), značka WITTE ocel CR-V, S2 bits six lobe (TORX) steel CR-V, S2 d x l 1/4 x 25 T30 1 T40 1 Možnost dodání zakázkového balení veškerého spojovacího materiálu podle požadavku zákazníka It is possible to deliver other packing of all fasteners at customers request

22 22 KONSTRUKCE PRO STŘECHY ROOFING CONSTRUCTIONS ZÁKLADNÍ MONTÁŽNÍ SYSTÉM NA ŠIKMÉ STŘECHY BASIC MOUNTING SYSTEM TO SLOPING ROOFS Tento systém kotvení solárních panelů splňuje vysoké požadavky na kvalitu. Jedná se o konstrukci se dvěma horizontálními příčnými nosníky, které nesou samotné panely. Nosníky v hliníkovém provedení (SOLAR SFA 2/2, SFC 1 nebo SH) jsou upevněny na nosnou konstrukci střechy pomocí střešních háků nebo speciálních držáků. Tento stavebnicový systém umožňuje vyřešit každý způsob upevnění při zachování nízkých nákladů. This system of the solar panel anchoring meets high quality requirements. It is the structure with two horizontal cross beams, which support the solar panels. The beams in aluminium version (SOLAR SFA 2/2, SFC 1 or SH) are fixed to the roof support structure by means of roof hooks or special holders. This building-block system enables to solve every way of fixing at low costs. SOLAR I8 SOLAR KU SOLAR MČ8 SOLAR VDT SOLAR T10 SOLAR ML10 SOLAR HCS3 SOLAR SFC1

23 23 KONSTRUKCE PRO STŘECHY ROOFING CONSTRUCTIONS ZÁKLADNÍ MONTÁŽNÍ SYSTÉM NA ROVNÉ STŘECHY BASIC MOUNTING SYSTEM TO TERRACED ROOFS SOLAR PKRS - hliníková podpěrná konstrukce pro rovné střechy SOLAR PKRS - aluminium supporting structure for terraced roofs Lehká, ekonomická a certifikovaná podpěrná hliníková konstrukce pro montáž solárních panelů na rovné střechy. Použití s hliníkovými profily SOLAR SFA 2/2 a SH. Možnost úpravy velikosti konstrukce podle požadavku zákazníka. Výhodou je vysoká kvalita provedení, snadná montáž a nízká cena. Možnost řešení i jiných typů konstrukcí pro rovné střechy. Light, economical and certificated supporting aluminium structure for solar panels mounting to terraced roofs. Aluminium profiles SOLAR SFA 2/2 and SH are being used. There is an option of size modification according to customer s demand. High quality design, easy mounting and low price are benefits of our construction. It is possible to solve also other structures for terraced roofs. SOLAR I8 SOLAR SU70 SOLAR MK8 SOLAR I8 SOLAR KU SOLAR MK8 SOLAR KK50 SOLAR PKRS SOLAR T10 SOLAR SFA 2/2 SOLAR ML10

24 24 KONSTRUKCE PRO VOLNÉ PLOCHY OPEN AREAS CONSTRUCTIONS KVPH2, KVPH3, KVPZ2, KVPZ3 - základní montážní systém na volné plochy se zemními vruty KVPH2, KVPH3, KVPZ2, KVPZ3 - base mounting system to open areas with ground screws KVPH a KVPZ jsou montážní systémy složené z podpěrných konstrukcí pro volné plochy a ze speciálních žárově zinkovaných zemních vrutů v celohliníkovém nebo ocelovém žárově pozinkovaném provedení. Konstrukční řešení umožňuje umístit dva nebo tři panely nad sebou. Je možné ho také upravit podle požadavku zákazníka. Výhodou je rychlá montáž a demontáž s nízkými náklady. Životnost montážního systému je 25 až 30 let. Součástí dodávky jsou kompletní montážní prvky pro uchycení panelů. KVPH and KVPZ are mounting systems of supporting structures for open areas in combination with specially zinc dipped ground screws in fully aluminium or steel version zinc dipped. Structural design allows two or three panels above each other or to modify it according to customer s demand. Fast mounting and demounting at low costs is the benefit of it. Mounting system lifetime span is from 25 up to 30 years. Complete mounting elements for panels fixing are the parts of delivery. SOLAR I8 SOLAR SU70 SOLAR MČ8 SOLAR I8 SOLAR KU SOLAR MČ8 SOLAR SFR80 KRYCÍ GUMA ZEMNÍHO VRUTU ZEMNÍ VRUT ZV SOLAR T10 SOLAR ML10 GUMOVÁ PODLOŽKA

25 ZEMNÍ VRUTY GROUND SCREWS 25 ZV 1000, ZV 1200, ZV 1400, ZV 1600, ZV 1800 zemní vrut žárově zinkovaná ocelová trubka 76,1x3,6mm ground screws hot dip galvanize steel tube 76,1x3,6mm Určeno pro přímé zavrtání do podloží a následnou montáž podpěrné konstrukce. Determined for direct screwing in ground base and subsequent supporting structure mounting. Objednávané množství: ks Order quantity: pcs

26 26 POZNÁMKY NOTES

27

28 VÝVOJ, VÝROBA, PRODEJ MONTÁŽNÍCH A UPEVŇOVACÍCH PRVKŮ PRO SOLÁRNÍ SYSTÉMY DEVELOPMENT, PRODUCTION, SALE OF MOUNTING AND FASTENING SOLAR SYSTEMS VISIMPEX a.s., Seifertova 33, Přerov, Czech Republic, tel.: (+420) , 427 fax: (+420) , solar@wintech.cz,
