SLOUPÁRNA MAJDALENA s.r.o Majdalena

Transkript

1 SLOUP: EPV 9/1,5 kn Beton: C 50/60-90 d Délka L = 9000 mm Průměry: D min. = 115 mm D max. = 205 mm Ukotvení a : 1500 mm Betonářská výztuž BSt 500: φ 7 mm / 4 kusy Betonářská výztuž BSt 500: φ 12 mm / 6 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 80 mm

2 SLOUP: EPV 9/3 kn Délka L = 9000 mm Průměry: D min. = 180 mm D max. = 302 mm Ukotvení a :1600 mm Předpjatá výztuž SPC: φ 3 x 2,8 mm / 12 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 180 mm

3 SLOUP: EPV 9/6 kn Délka L = 9000 mm D max. = 332 mm Ukotvení a :1600 mm Předpjatá výztuž SPC: φ 3 x 2,8 mm / 16 kusů Betonářská výztuž BSt 500: φ 7 mm / 8 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 180 mm

4 SLOUP: EPV 9/10 kn Délka L = 9000 mm D max. = 332 mm Ukotvení a : 1800 mm Betonářská výztuž BSt 500: φ 7 mm / 16 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 180 mm

5 SLOUP: EPV 9/12 kn Délka L = 9000 mm D max. = 332 mm Ukotvení a : 1800 mm Betonářská výztuž BSt 500: φ 7 mm / 20 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 180 mm

6 SLOUP: EPV 9/15 kn Délka L = 9000 mm D max. = 332 mm Betonářská výztuž: BSt 500 φ 12 mm / 12 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 90 mm

7 SLOUP: EPV 9/20 kn Délka L = 9000 mm D max. = 332 mm Betonářská výztuž BSt 500: φ 12 mm / 16 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 90 mm

8 SLOUP: EPV 10,5 / 3 kn Délka L = mm Průměry: D min. = 180 mm D max. = 317 mm Ukotvení a : 1800 mm Předpjatá výztuž SPC: φ 3 x 2,8 mm / 12 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 180 mm

9 SLOUP: EPV 10,5 / 4,5 kn Délka L = mm Průměry: D min. = 180 mm D max. = 317 mm Ukotvení a : 1800 mm Předpjatá výztuž SPC: φ 3 x 2,8 mm / 12 kusů Betonářská výztuž BSt 500: φ 7 mm / 6 kusů Příčná výztuž : φ 2,8 mm / rozteč záv. 180 mm

10 SLOUP: EPV 10,5 / 6 kn Délka L = mm D max. = 347 mm Ukotvení a : 1800 mm Předpjatá výztuž SPC: φ 3 x 2,8 mm / 16 kusů Betonářská výztuž BSt 500: φ 7 mm / 12 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 180 mm

11 SLOUP: EPV 10,5 / 10 kn Délka L = mm D max. = 347 mm Betonářská výztuž BSt 500: φ 7 mm / 20 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 180 mm

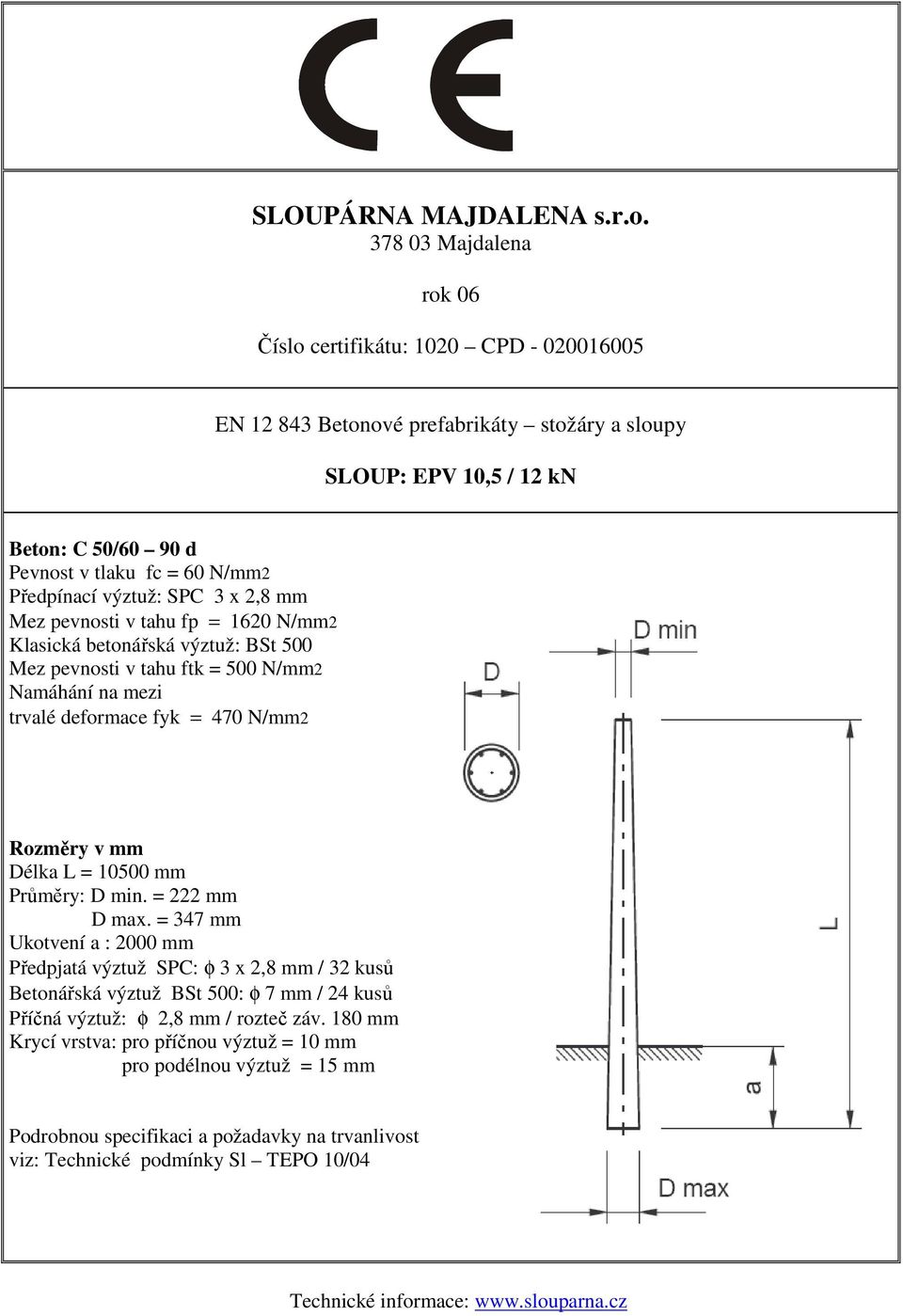

12 SLOUP: EPV 10,5 / 12 kn Délka L = mm D max. = 347 mm Betonářská výztuž BSt 500: φ 7 mm / 24 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 180 mm

13 SLOUP: EPV 10,5 / 15 kn Délka L = mm Průměry: D min. = 244 mm D max. = 363 mm Betonářská výztuž 10505: φ 12 mm / 16 kusů Příčná výztuž: φ 5 mm / rozteč záv. 90 mm

14 SLOUP: EPV 10,5 / 15 kn Délka L = mm D max. = 347 mm Betonářská výztuž BSt 500: φ 7 mm / 4 kusy Betonářská výztuž BSt 500: φ 12 mm / 16 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 90 mm

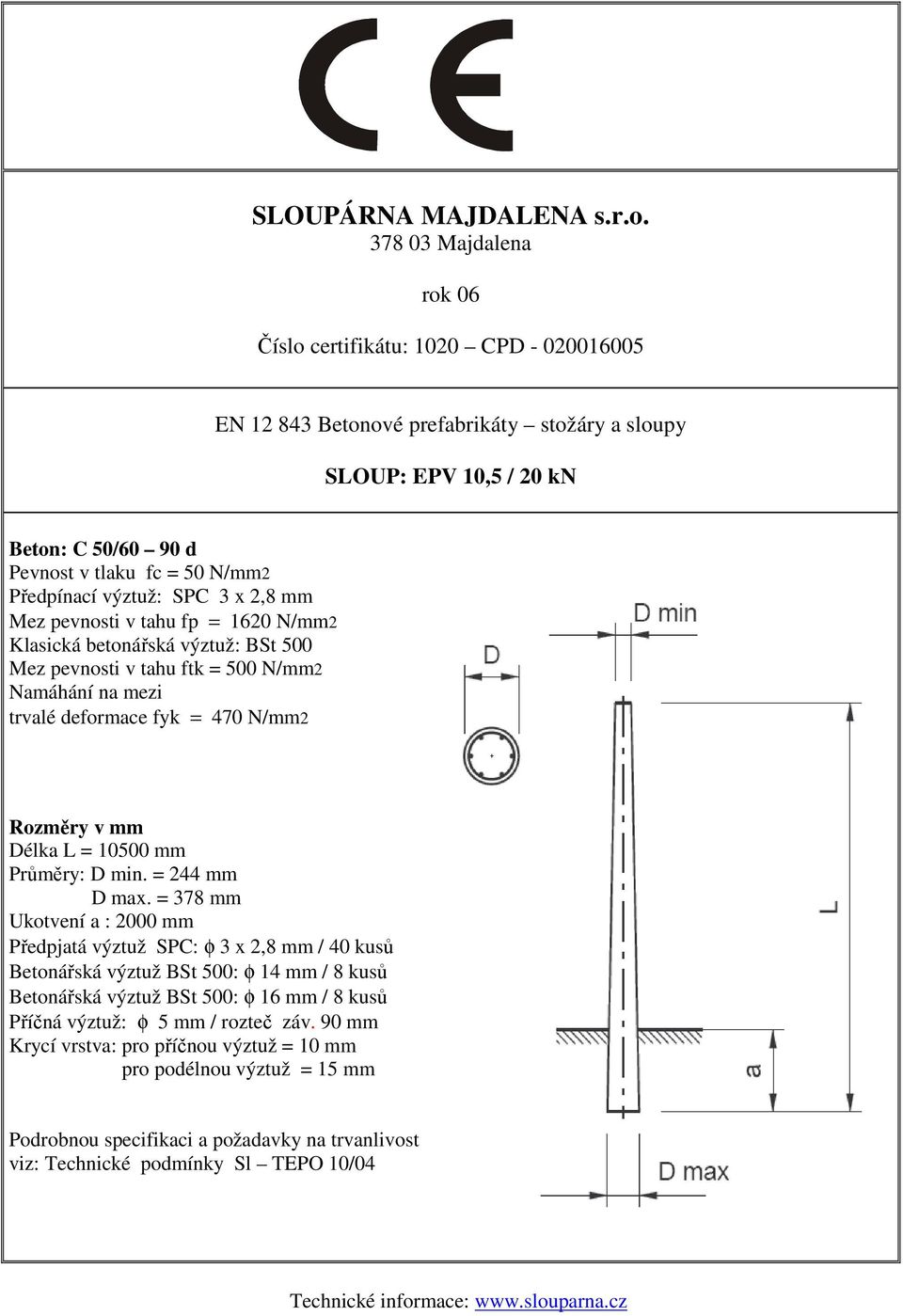

15 SLOUP: EPV 10,5 / 20 kn Pevnost v tlaku fc = 50 N/mm2 Délka L = mm Průměry: D min. = 244 mm D max. = 378 mm Předpjatá výztuž SPC: φ 3 x 2,8 mm / 40 kusů Betonářská výztuž BSt 500: φ 14 mm / 8 kusů Betonářská výztuž BSt 500: φ 16 mm / 8 kusů Příčná výztuž: φ 5 mm / rozteč záv. 90 mm

16 SLOUP: EPV 10,5 / 20 kn Délka L = mm D max. = 347 mm Betonářská výztuž BSt 500: φ 12 mm / 24 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 90 mm

17 SLOUP: EPV 10,5 / 25 kn Předpínací výztuž SPC-7: φ 12,5 mm Mez pevnosti v tahu fp = 1800 N/mm2 trvalé deformace fyk = 1395 N/mm2 Délka L = mm Průměry: D min. = 244 mm D max. = 378 mm Předpjatá výztuž SPC-7: φ 12,5 mm / 12 kusů Betonářská výztuž BSt 500: φ 14 mm / 12 kusů Příčná výztuž: φ 5 mm / rozteč záv. 90 mm pro podélnou výztuž = 15 m

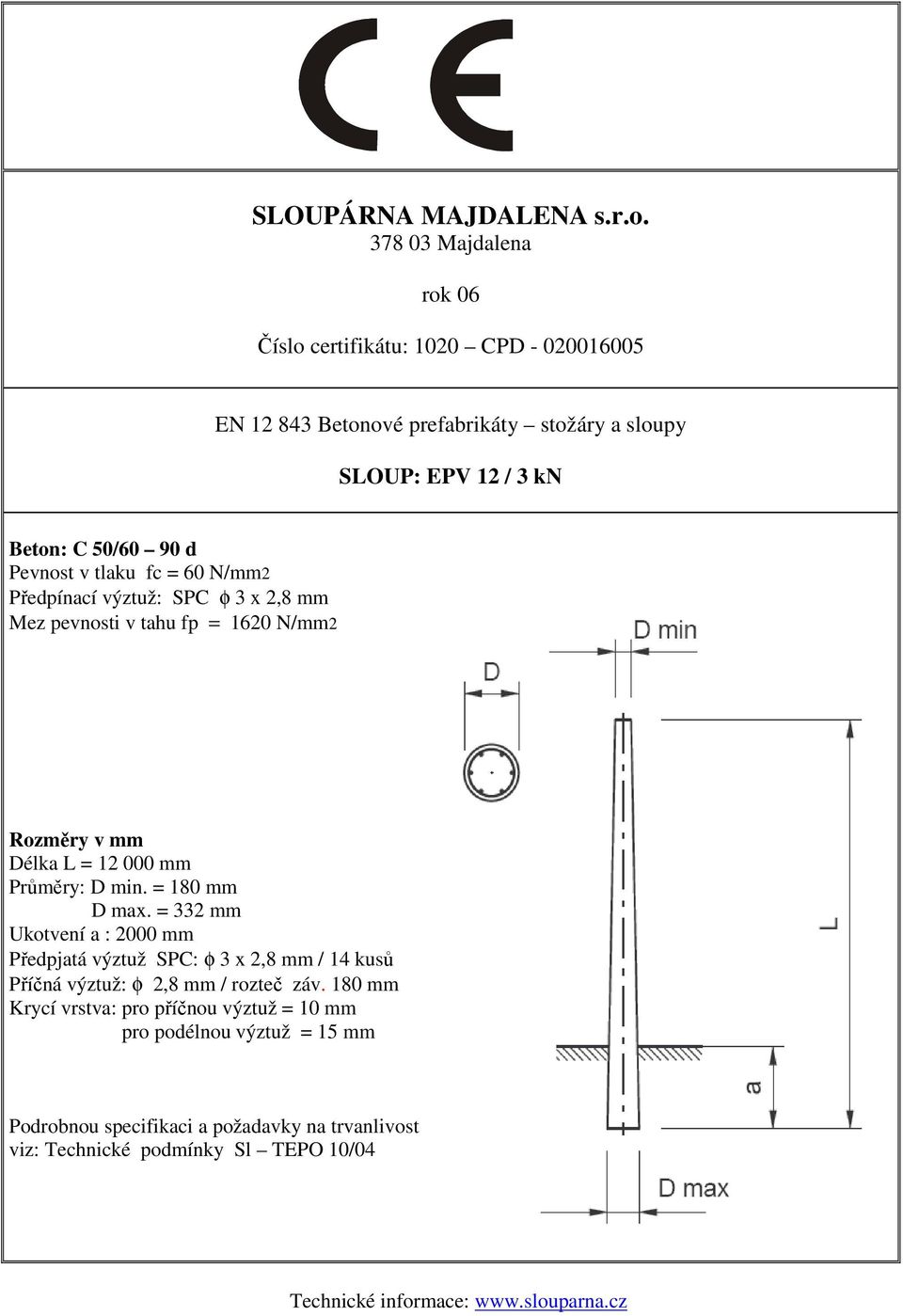

18 SLOUP: EPV 12 / 3 kn Předpínací výztuž: SPC φ 3 x 2,8 mm Délka L = mm Průměry: D min. = 180 mm D max. = 332 mm Předpjatá výztuž SPC: φ 3 x 2,8 mm / 14 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 180 mm

19 SLOUP: EPV 12 / 4,5 kn Předpínací výztuž: SPC φ 3 x 2,8 mm Mcz Délka L = mm Průměry: D min. = 180 mm D max. = 332 mm Předpjatá výztuž SPC: φ 3 x 2,8 mm / 14 kusů Betonářská výztuž BSt 500: φ 7 mm / 7 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 180 mm

20 SLOUP: EPV 12 / 6 kn Předpínací výztuž: SPC φ 3 x 2,8 mm Mcz Délka L = mm D max. = 363 mm Předpjatá výztuž SPC: φ 3 x 2,8 mm / 16 kusů Betonářská výztuž BSt 500: φ 7 mm / 16 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 180 mm

21 SLOUP: EPV 12 / 10 kn Předpínací výztuž: SPC φ 3 x 2,8 mm Mcz Délka L = mm D max. = 363 mm Betonářská výztuž BSt 500: φ 7 mm / 24 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 180 mm

22 SLOUP: EPV 12 / 12 kn Předpínací výztuž: SPC φ 3 x 2,8 mm Mcz Mez pevnosti v tahu ftk = 500 N/mm Délka L = mm D max. = 363 mm Betonářská výztuž BSt 500: φ 7 mm / 32 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 180 mm

23 SLOUP: EPV 12 / 13 kn Předpínací výztuž: SPC φ 3 x 2,8 mm Mcz Délka L = mm D max. = 363 mm Betonářská výztuž BSt 500: φ 7 mm / 8 kusů Betonářská výztuž BSt 500: φ 12 mm / 16 kusů Příčná výztuž: φ 5 mm / rozteč záv. 90 mm

24 SLOUP: EPV 12 / 15 kn Předpínací výztuž: SPC φ 3 x 2,8 mm Mcz Délka L = mm D max. = 363 mm Betonářská výztuž BSt 500: φ 7 mm / 8 kusů Betonářská výztuž BSt 500: φ 12 mm / 16 kusů Příčná výztuž: φ 5 mm / rozteč záv. 90 mm

25 SLOUP: EPV 12 / 20 kn Předpínací výztuž: SPC φ 3 x 2,8 mm Délka L = mm Průměry: D min. = 244 mm D max. = 378 mm Betonářská výztuž BSt 500: φ 12 mm / 32 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 70 mm

26 SLOUP: EPV 12 / 20 kn Beton: C 50/60 90 t Předpínací výztuž: SPC φ 3 x 2,8 mm Délka L = mm D max. = 363 mm Betonářská výztuž BSt 500: φ 14 mm / 16 kusů Betonářská výztuž BSt 500: φ 12 mm / 8 kusů Příčná výztuž: φ 2,8 mm / rozteč záv. 90 mm

27 SLOUP: EPV 13,5 / 6 kn Předpínací výztuž SPC-7: φ 12,5 mm Mez pevnosti v tahu fp = 1800 N/mm2 trvalé deformace fyk = 1395 N/mm2 Mcz Délka L = 13,500 mm D max. = 378 mm Předpjatá výztuž SPC-7: φ 12,5 mm / 6 kusů Betonářská výztuž BSt 500: φ 7 mm / 3 kusy Příčná výztuž: φ 5 mm / rozteč záv. 80 mm pro podélnou výztuž = 20 mm

28 SLOUP: EPV 13,5 / 10 kn Předpínací výztuž SPC-7: φ 12,5 mm Mez pevnosti v tahu fp = 1800 N/mm2 trvalé deformace f yk = 1395 N/mm2 trvalé deformace f yk = 470 N/mm2 Délka L = 13,500 mm D max. = 378 mm Předpjatá výztuž SPC-7: φ 12,5 mm / 8 kusů Betonářská výztuž BSt 500: φ 12 mm / 8 kusů Betonářská výztuž BSt 500: φ 7 mm / 4 kusy Příčná výztuž: φ 5 mm / rozteč záv. 80 mm pro podélnou výztuž = 20 mm

29 SLOUP: EPV 13,5 / 12 kn Předpínací výztuž Lano (SPC-7): φ 12,5 mm2 Mez pevnosti v tahu fp = 1800 N/mm2 trvalé deformace f yk = 1395 N/mm2 trvalé deformace f yk = 470 N/mm2 Délka L = 13,500 mm D max. = 378 mm Předpjatá výztuž SPC-7: φ 12,5 mm / 8 kusů Betonářská výztuž BSt 500: φ 16 mm / 8 kusů Betonářská výztuž BSt 500: φ 7 mm / 4 kusy Příčná výztuž: φ 5 mm / rozteč záv. 80 mm pro podélnou výztuž = 20 mm
