Grenadeck reklamace systému
|
|
- Barbora Benešová
- před 8 lety
- Počet zobrazení:
Transkript
1 Grenadeck reklamace systému Nedostatky v montáži a jiné závady 1. Příprava podloží 2. Montáž podkladního roštu Grenacon 3. Přesah profilů Grenadeck 4. Vyrovnávací podložky hranolů Grenacon 5. Dilatační mezery Grenacon 6. Ukončení finish profilem 7. Dilatační mezery Grenadeck 8. Větrání terasy 9. Použité kování 10. Shrnutí zásad správné montáže
2 1. Příprava podloží Nedostatky v přípravě podkladu - štěrk Zasypání hranolů Grenacon - zamezení větráníspodnístrany profilu Grenadeck a následnéprohýbání, zvedánía kroucení profilů.

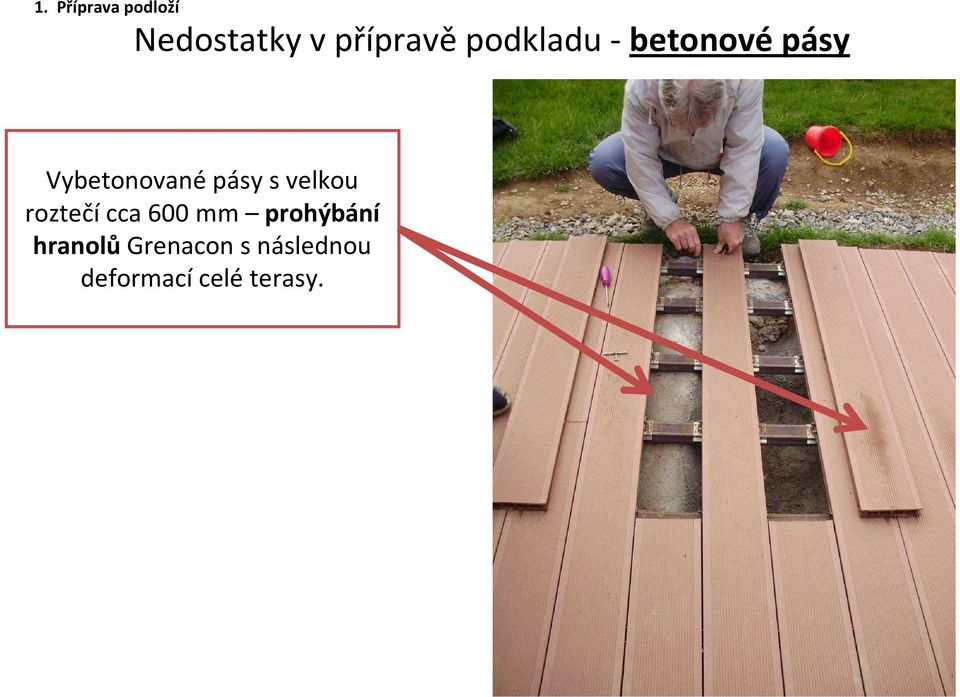

3 1. Příprava podloží Nedostatky v přípravě podkladu - betonové pásy Vybetonovanépásy s velkou roztečícca 600 mm prohýbání hranolůgrenacon s následnou deformací celé terasy.
4 1. Příprava podloží Nedostatky v přípravě podkladu beton, štěrk Vyrovnání, podložení a zhutnění podkladu prohýbání hranolů Grenacon a následné prohýbání celé terasy.
5 1. Příprava podloží Nedodržení zásad montáže roštu Grenacon Špatným uložením a vyrovnáním hranolů došlo k celkové deformaci systému Grenadeck.
6 2. Montáž podkladního roštu Nedostatky v přípravě podkladu ocelový rošt Velké rozteče roštu a nevhodné uchycení kování prohýbání profilů Grenadeck a zvedání jejich konců.
7 2. Montážpodkladního roštu Nedostatky v přípravě podkladu rošt Grenacon Velkérozteče hranolů Grenacon až 830 mm prohýbání profilů Grenadecka zvedání jejich konců.

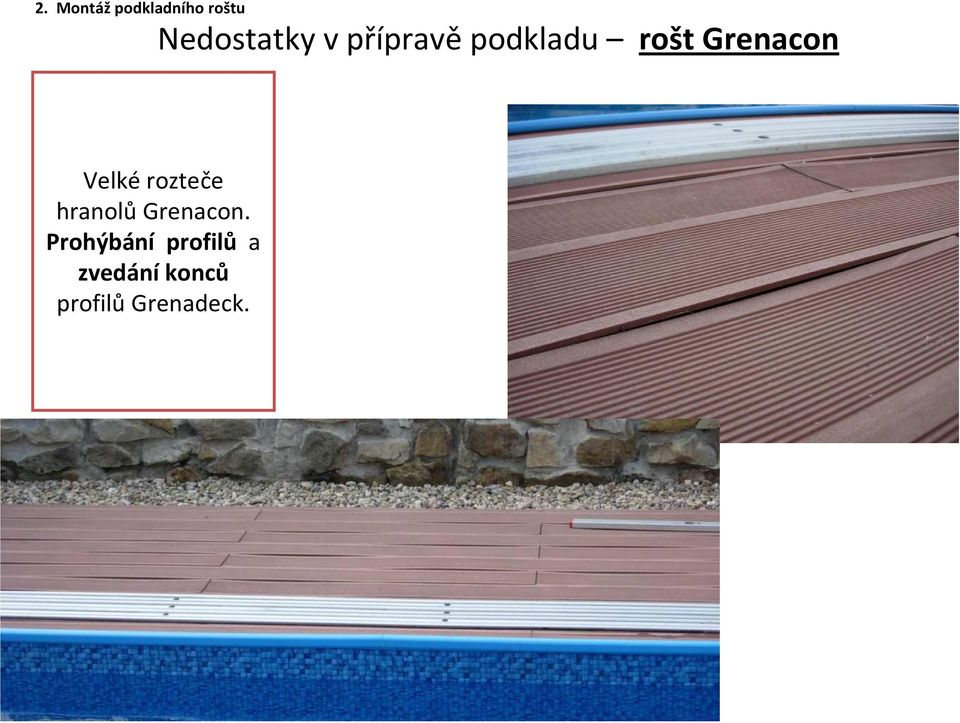

8 2. Montážpodkladního roštu Nedostatky v přípravě podkladu rošt Grenacon Velkérozteče hranolůgrenacon. Prohýbání profilů a zvedání konců profilů Grenadeck.
9 3. Přesah profilů Nedostatky v přípravěpodkladu nepodloženéprofily Grenadeck a jejich velký přesah Velké přesahy profilu Grenadeck a nedostatečné podepřeníjejich koncůhranolem Grenacon. Následek zvedání konců profilů Grenadeck.
10 3. Přesah profilů Nedostatky v přípravěpodkladu rošt Grenacon s velkým přesahem profilu Grenadeck Velképřesahy profilu Grenadeck a nedostatečné podepřeníjejich konců zvedání konců profilů Grenadeck.

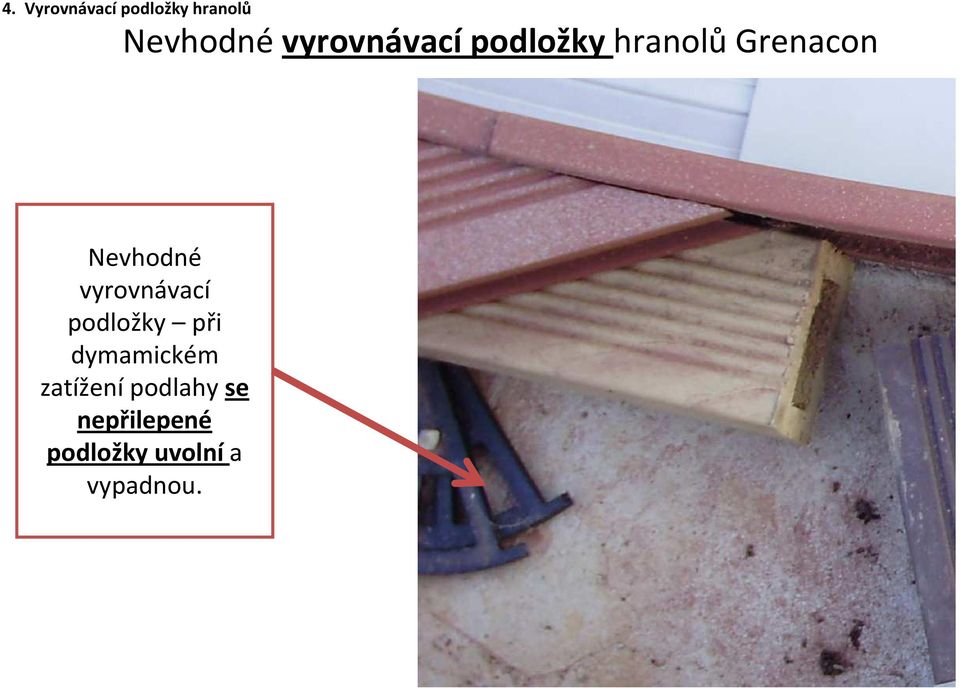

11 4. Vyrovnávací podložky hranolů Nevhodné vyrovnávací podložky hranolů Grenacon Nevhodné vyrovnávací podložky při dymamickém zatíženípodlahy se nepřilepené podložky uvolnía vypadnou.
12 5. Dilatační mezery hranolů Nedostatky v přípravě podkladu hranoly Grenacon mají nedostatečné dilatační mezery Nedostatečné dilatační mezery podkladních hranolů Grenacon podélnéprohýbání profilůgrenadeck do tvaru S a prohýbání jejich konců.
13 6. Ukončení finish profilem Nedostatky v přípravěpodkladu rošt Grenacon nenípřipraven na ukončení finish profilem Nenídodržen postup pro položení terasy a zakončení finish profilem nedostatečná pevnost finish profilů.
14 7. Dilatační mezery profilů Nedostatečné dilatační mezery - Grenadeck Nulovédilatačníspáry při podélném napojení profilů a nedodržení dilatačních spár u zdi prohýbání profilů Grenadeck a zvedání jejich konců.
15 7. Dilatační mezery profilů Nedostatečné dilatační mezery - Grenadeck Nulové dilatační spáry profilů Grenadeck u pevné překážky prohýbání profilůgrenadeck a zvedání jejich konců.

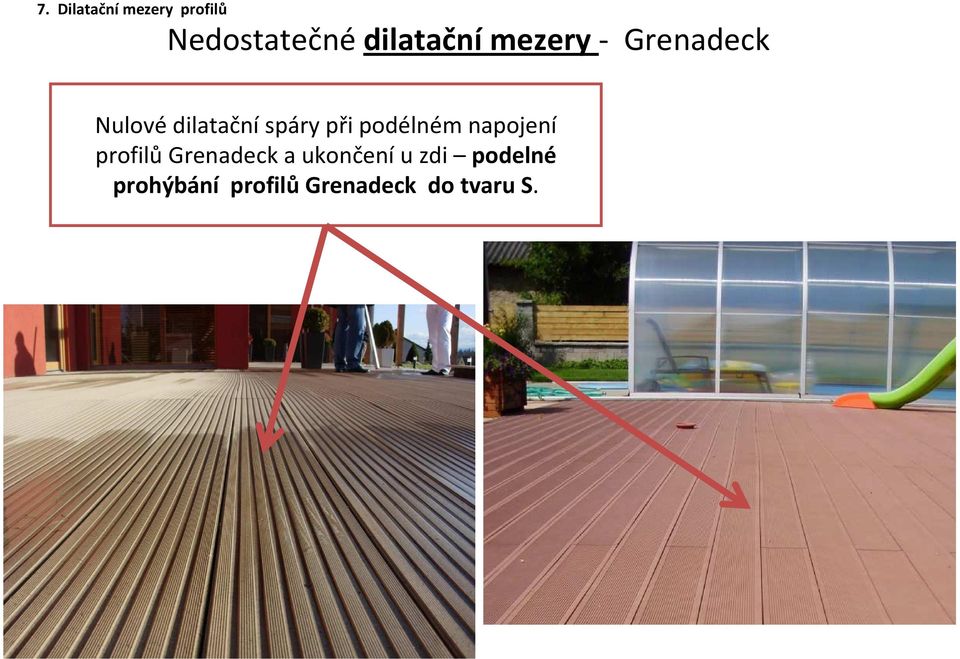

16 7. Dilatační mezery profilů Nedostatečné dilatační mezery - Grenadeck Nulové dilatační spáry při podélném napojení profilů Grenadeck a ukončení u zdi podelné prohýbání profilů Grenadeck do tvaru S.
17 7. Dilatační mezery profilů Nedostatečné dilatační mezery - Grenadeck Nedodržením dilatačních mezer mezi podélném napojení profilů a nedodržení dilatačních mezer u pevné překážky (zdivo, obrubník apod.) může vlivem teplotní roztažnosti materiálu vzniknout nevratné zkrácení profilů Grenadeck velké spáry mezi profily.
18 7. Dilatační mezery profilů Nedostatečné dilatační mezery - Grenadeck Nebyl dodržen postup pro napojování profilů Grenadeck. Mezera je vymezena kováním D nedostatečná dilatačnímezera profilů.
19 8. Větrání terasy Nedostatečné provětrávání systému Nenídodržen požadavek provětrávánícelého systému terasy kroucení profilů Grenadeck.
20 9. Použité kování Použití neoriginálních spojovacích prvků a kování Neoriginální spojovací kování.
21 Zásady pokládky terasového systému Grenadeck Podklad - Beton -pevný -spád v obou směrech 5 mm/ m - Štěrk - dostatečná výška vrstev -zhutnění -použít betonovédlaždice jako podložky v maximální rozteči 300 mm. Podkladní rošt Grenacon - rozteč hranolů max. 300 mm -spád oběma směry 5mm/m -používat gumovépodložky v max. rozteči 300 mm -dilatačnímezery min. 10mm od stěn, obrubníků a podobně - konstrukcí roštu zajistit dostatečné větránícelého systému
22 Zásady pokládky terasového systému Grenadeck Pokládka profilů Grenadeck -dilatačnímezery min. 10mm od stěn, obrubníků a podobně -dilatačnímezery min. 4 mm při podélném napojení profilů Grenadeck - podložení spoje podélného napojení profilu Grenadeck hranolem Grenacon
