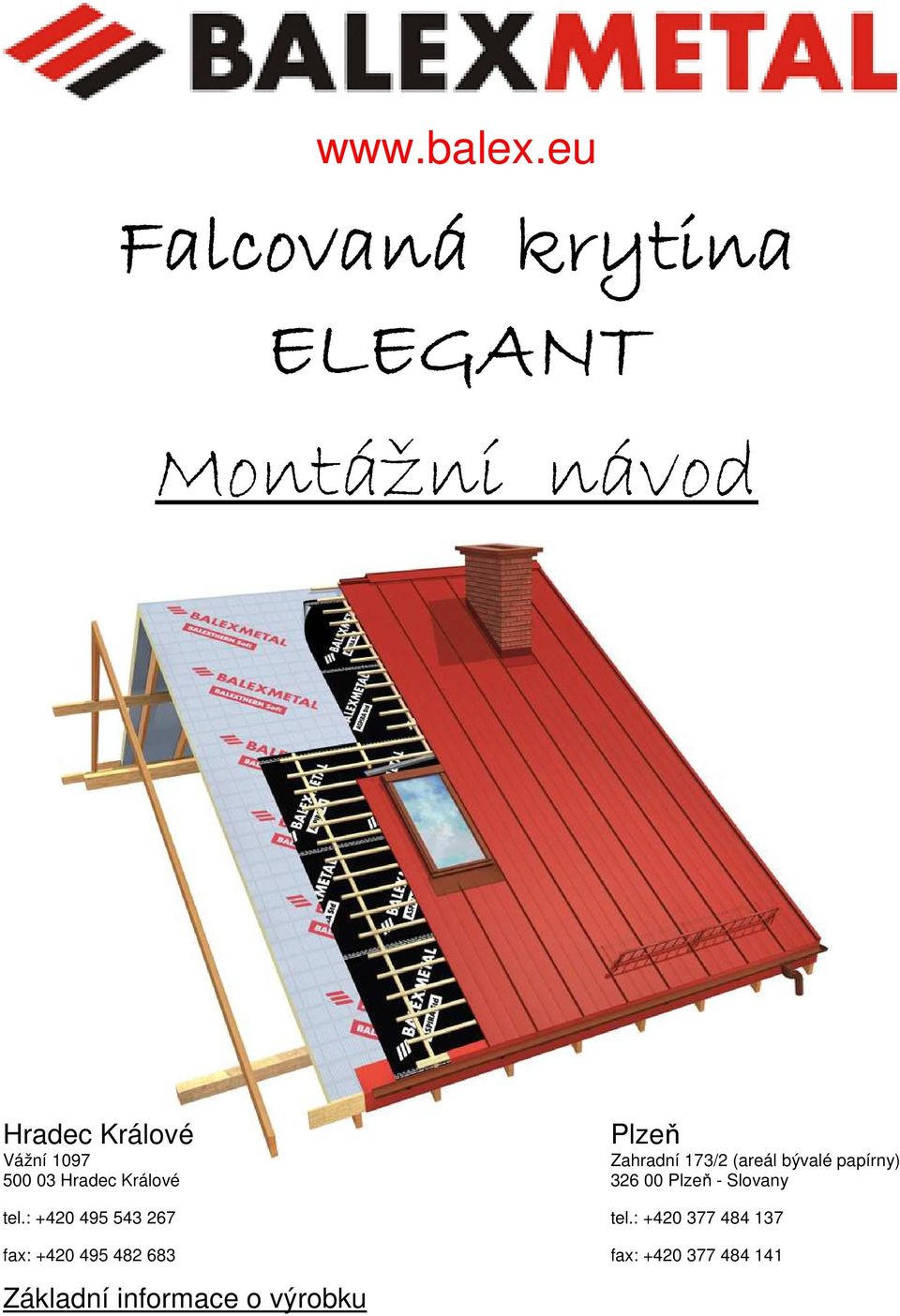

1 Falcovaná krytina ELEGANT Montážní návod Hradec Králové Vážní Hradec Králové tel.: fax: Základní informace o výrobku Plzeň Zahradní 173/2 (areál bývalé papírny) Plzeň - Slovany tel.: fax:

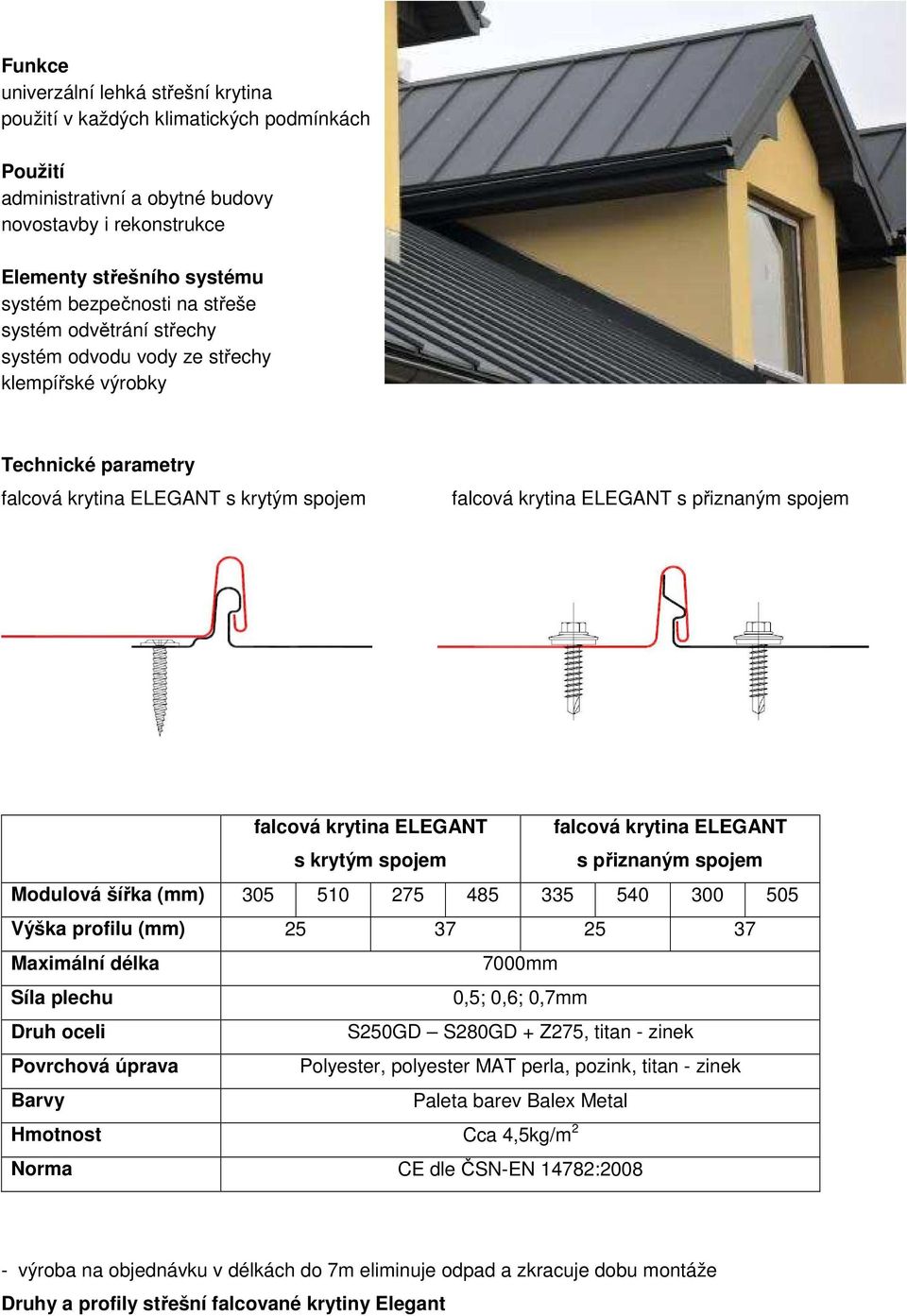

2 Funkce univerzální lehká střešní krytina použití v každých klimatických podmínkách Použití administrativní a obytné budovy novostavby i rekonstrukce Elementy střešního systému systém bezpečnosti na střeše systém odvětrání střechy systém odvodu vody ze střechy klempířské výrobky Technické parametry falcová krytina ELEGANT s krytým spojem falcová krytina ELEGANT s přiznaným spojem Charakteristika Standartní délka modulu: 350 mm falcová krytina ELEGANT s krytým spojem falcová krytina ELEGANT s přiznaným spojem Modulová šířka (mm) Výška profilu (mm) Maximální délka 7000mm Síla plechu 0,5; 0,6; 0,7mm Druh oceli S250GD S280GD + Z275, titan - zinek Povrchová úprava Polyester, polyester MAT perla, pozink, titan - zinek Barvy Paleta barev Balex Metal Hmotnost Cca 4,5kg/m 2 Norma CE dle ČSN-EN 14782: výroba na objednávku v délkách do 7m eliminuje odpad a zkracuje dobu montáže Druhy a profily střešní falcované krytiny Elegant

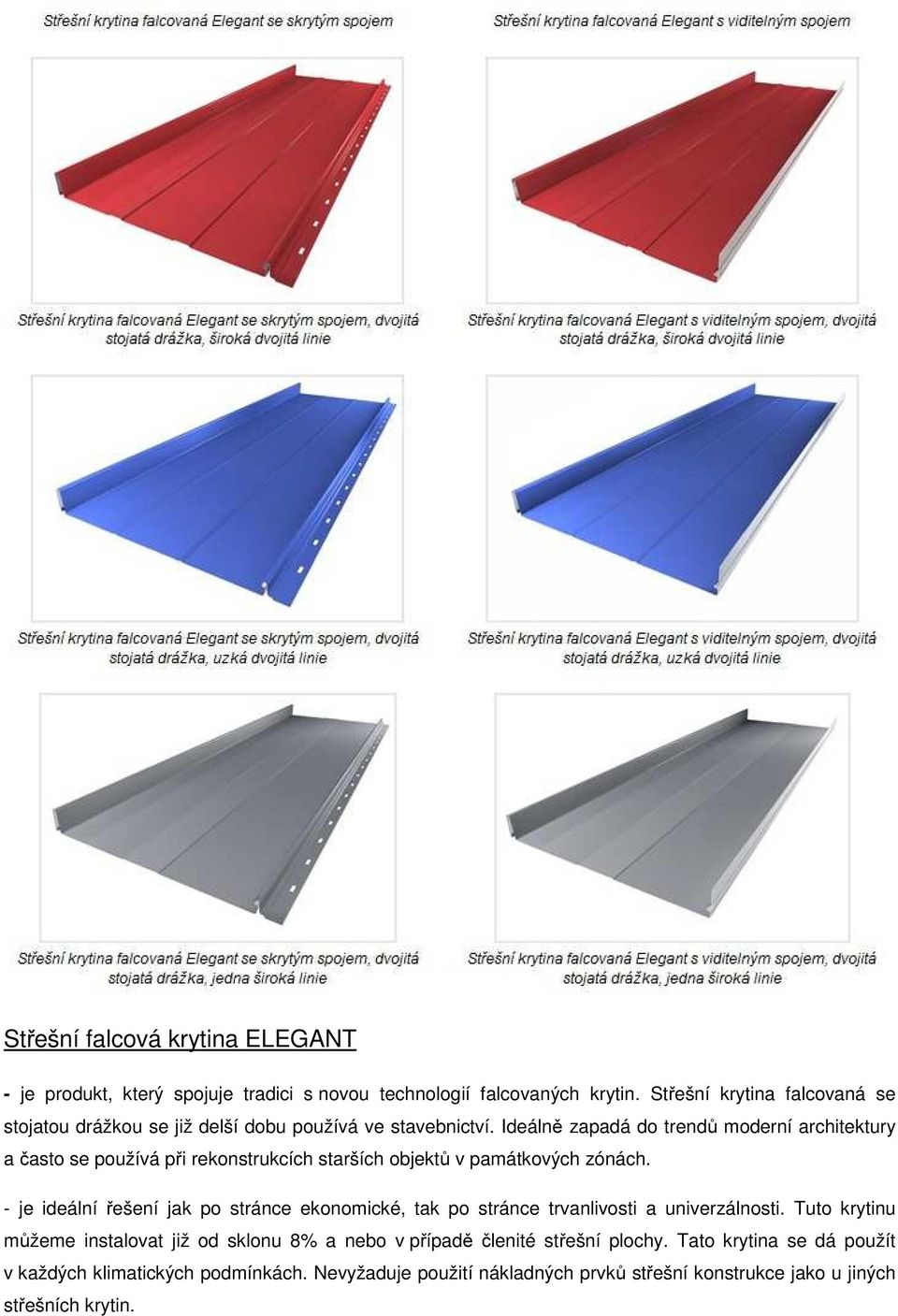

3 Střešní falcová krytina ELEGANT - je produkt, který spojuje tradici s novou technologií falcovaných krytin. Střešní krytina falcovaná se stojatou drážkou se již delší dobu používá ve stavebnictví. Ideálně zapadá do trendů moderní architektury a často se používá při rekonstrukcích starších objektů v památkových zónách. - je ideální řešení jak po stránce ekonomické, tak po stránce trvanlivosti a univerzálnosti. Tuto krytinu můžeme instalovat již od sklonu 8% a nebo v případě členité střešní plochy. Tato krytina se dá použít v každých klimatických podmínkách. Nevyžaduje použití nákladných prvků střešní konstrukce jako u jiných střešních krytin.

4 - je svým moderním vzhledem v kombinaci s přijatelnou cenou ideálním řešením Vaší střechy. Široká nabídka profilací, použití materiálů jako titan-zinek a organické povrchové úpravy polyester s širokou paletou barev, to vše přispívá k výjimečnému vzhledu střešního pláště vašeho domu. Základní podmínky pro montáž - Falcová krytina Elegant může být používána na všech typech střech se spádem minimálně 4 - Střecha laťování musí být rovnoběžné s hřebenem, menší odchylky do 5cm lze zakrýt oplechováním - Laťování musí být v rovině s tolerancí 1cm aby při zatížení nedocházelo k deformaci tabulí - Podkladové latě se používají rozměrů 50x30mm nebo 60x40mm - Pro pohyb po krytině je třeba použít vhodnou obuv s měkkou podešví, která by měla být pokaždé očištěna. Našlapovat by se mělo vždy do oblasti kde je krytina podložena latí. - Střih se provádí jen pomocí elektrických nůžek, v případě menších střihů se používají klempířské nůžky. NE!Použití úhlové brusky s řezným kotoučem je přísně zakázáno! - Tabule jsou opatřeny ochrannou fólií, ochranná folie se strhává před montáží a do 1.měsíce od vyrobení krytiny

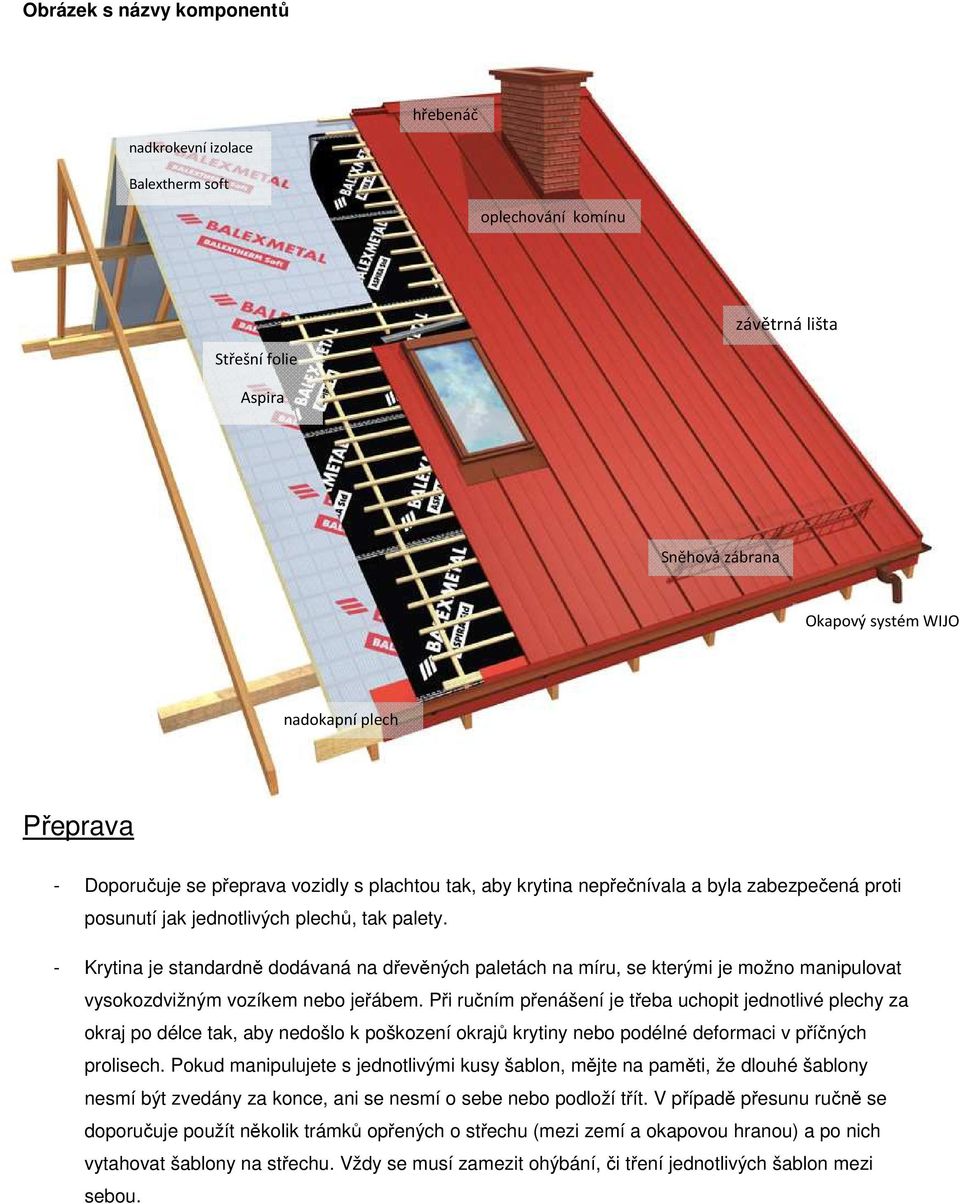

5 Obrázek s názvy komponentů hřebenáč nadkrokevní izolace Balextherm soft oplechování komínu závětrná lišta Střešní folie Aspira Sněhová zábrana Okapový systém WIJO nadokapní plech Přeprava - Doporučuje se přeprava vozidly s plachtou tak, aby krytina nepřečnívala a byla zabezpečená proti posunutí jak jednotlivých plechů, tak palety. - Krytina je standardně dodávaná na dřevěných paletách na míru, se kterými je možno manipulovat vysokozdvižným vozíkem nebo jeřábem. Při ručním přenášení je třeba uchopit jednotlivé plechy za okraj po délce tak, aby nedošlo k poškození okrajů krytiny nebo podélné deformaci v příčných prolisech. Pokud manipulujete s jednotlivými kusy šablon, mějte na paměti, že dlouhé šablony nesmí být zvedány za konce, ani se nesmí o sebe nebo podloží třít. V případě přesunu ručně se doporučuje použít několik trámků opřených o střechu (mezi zemí a okapovou hranou) a po nich vytahovat šablony na střechu. Vždy se musí zamezit ohýbání, či tření jednotlivých šablon mezi sebou.

6 Střešní konstrukce - Plechová falcová krytina má výhodu malých nároků na nosnost střechy cca 5ks/m 2, tedy konstrukci střechy dimenzovat hlavně s ohledem na klimatické podmínky příslušné oblasti. - Střešní konstrukce může být zateplená pro účely podkroví (nadkrokevní izolace Balextherm soft) překrytá paropropustnou střešní folií Aspira nebo podkroví neobyvatelné, pak postačuje na krokve připevnit střešní folii. Spoje folie by se měli spojit samolepící lepenkou na střešní folie. Odvětrání prostoru pod krytinou a tím zamezení kondenzátu je pomocí kontra latí kladených přes folii. Standartní laťování se provádí latěmi 50x30mm nebo 60X40mm v rozestupech první lať na okapovou hranu krokví, další dvě latě v rozestupu 120mm a pak směrem k hřebeni po 240mm. Pokud budou na střeše instalovány sněhové zábrany nebo kominická lávka, je nutné v oblasti pod krytinou zesílit laťování. Řez laťování Krokve Falcová krytina ELEGANT Latě 60x40mm Kontra latě ASPIRA paroprobustná fólie Ukotvení nadokapního plechu + háku Nadokapní plech Žlabový hák okapový systém

7 Montáž falcové krytiny Elegant - Přesně vyrobené formáty falcové krytiny je nejlepší začít klást z pravé strany střechy (je vidět dolní část zaklapávacího falcu na levé části jednotlivých formátů). - Pokud používáme nadokapní plech začínáme jeho připevněním jako první, dále před samotnou střechou instalujeme ochranné pásy proti ptákům, žlabové háky, větrací mřížky, štítové zavětrování spodní a případně další doplňky. - Tabule pokládáme od pravého spodního rohu směrem k hřebeni, po spádu může být jedna nebo více tabulí (délka tabule z výroby až 7m) přeložení tabulí po spádu při sklonu do 30 min 400mm, při sklonu více než 30 min 200mm. Dáváme p ři tom pozor na pravoúhlost položení k okapní hraně a hřebenu! - Nastavování pásů krytiny když je délka vyšší než 7m. Nastavování je možné realizovat při skonu větším než 14. Nastavování pás ů neprobíhá v jedné rovině, spoje jsou rozmístěny nepravidelně nebo ob jeden pás krytiny v rovině viz obr. - Na spodním pásu naznačíme překrytí a vystřihneme oba zámky. Nasuneme a zacvakneme další pás krytiny a v místě zámku stlačíme kleštěmi. K úplnému utěsnění proti vzlínající vodě použijeme tmel nebo těsnící pásku Polmas. - Pokud máme na střeše úžlabí, jeho montáž provádíme vždy na bednění nebo na hustý rošt latí, přesahy dílů střechy do úžlabí minimálně 300mm. - Ukončení střechy musí být buď zámkem (pokud to rozměr střechy umožní) nebo je nutné krajní pás ustřihnout s cca 30mm přesahem a tento přesah ohnout na 90 nahoru. - Montáž krytiny provádíme šrouby 4,8x35mm s plochou hlavou do dřevěných latí nebo případně šrouby do oceli. Množství šroubů je cca 8ks/m 2. Navíc krytinu u okapní hrany kotvíme k první nebo druhé lati vždy minimálně dvěma šrouby na pás krytiny. - Po připevnění prvního pásu, nasadíme na volný zámek druhý pás krytiny a jemným tlakem nebo přišlápnutím pás nacvakneme do zámku ve směru od okapu k hřebeni, tímto způsobem pokračujeme po celé ploše. - Po skončení montáže plochy přistoupíme k montáži hřebene. Hřebenáče jsou kotveny pomocí odvětrávacích lišt. Odvětrávací lišta se kotví do plechu nýty nebo šrouby, ale nepřichytává se k latím (musí být umožněna dilatace). Na odvětrávací lištu se šroubuje nebo nýtuje hřebenáč s minimálním přesahem 30mm. - Šrouby jsou dodávány s těsnící podložkou z materiálu EPDM odolávající vysokým teplotám a UV záření, tento materiál nekřehne a zůstává trvale pružný, tím je dosažena těsnost střechy. Ke každému odstínu střechy je dodávána příslušná barva šroubů.

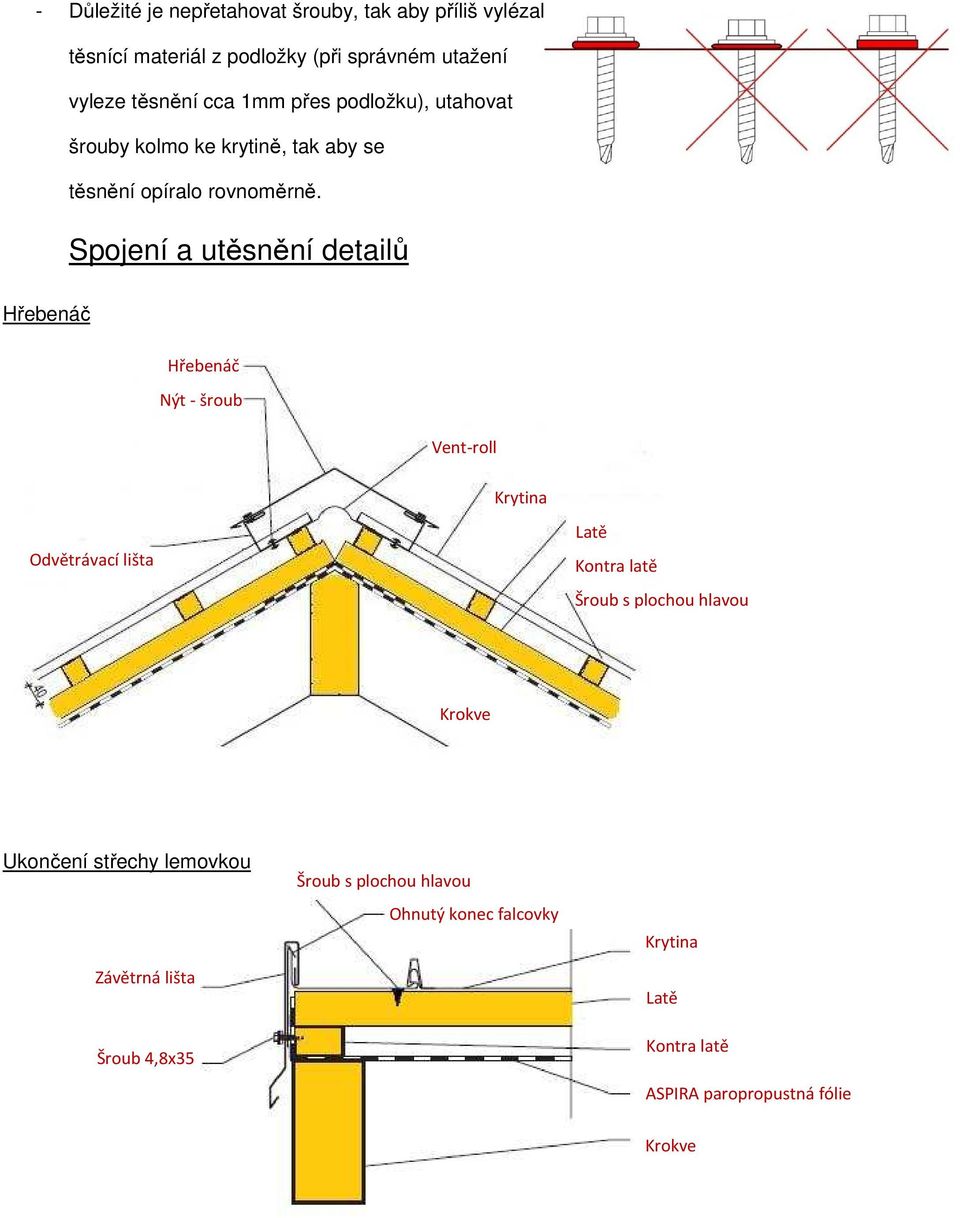

8 - Důležité je nepřetahovat šrouby, tak aby příliš vylézal těsnící materiál z podložky (při správném utažení vyleze těsnění cca 1mm přes podložku), utahovat šrouby kolmo ke krytině, tak aby se těsnění opíralo rovnoměrně. Spojení a utěsnění detailů Hřebenáč Hřebenáč Nýt - šroub Vent-roll Krytina Odvětrávací lišta Latě Kontra latě Šroub s plochou hlavou Krokve Ukončení střechy lemovkou Závětrná lišta lišta Šroub 4,8x35 Šroub s plochou hlavou Ohnutý konec falcovky Krytina Latě Kontra latě ASPIRA paropropustná fólie Krokve

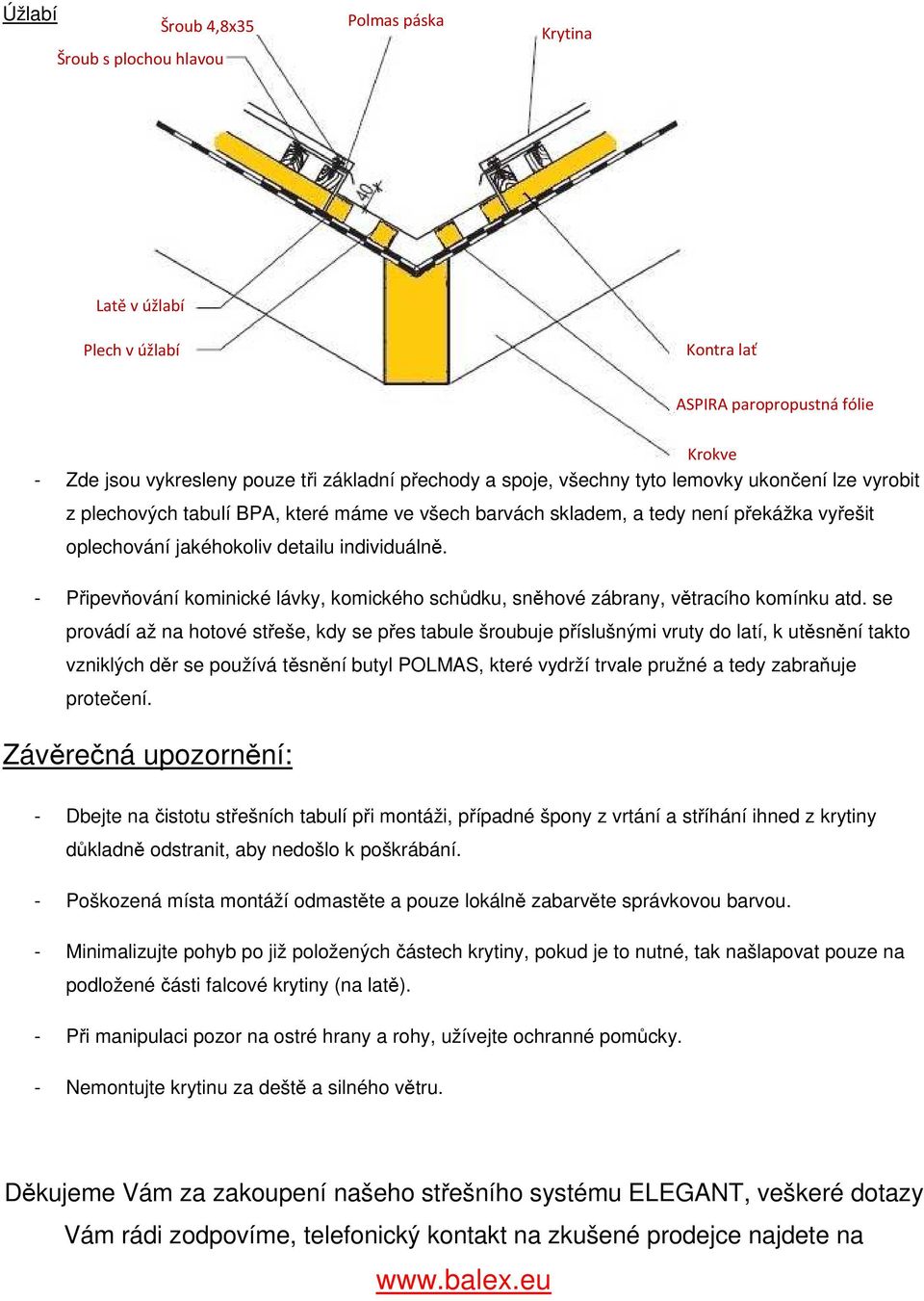

9 Úžlabí Šroub 4,8x35 Šroub s plochou hlavou Polmas páska Krytina Latě v úžlabí Plech v úžlabí Kontra lať ASPIRA paropropustná fólie Krokve - Zde jsou vykresleny pouze tři základní přechody a spoje, všechny tyto lemovky ukončení lze vyrobit z plechových tabulí BPA, které máme ve všech barvách skladem, a tedy není překážka vyřešit oplechování jakéhokoliv detailu individuálně. - Připevňování kominické lávky, komického schůdku, sněhové zábrany, větracího komínku atd. se provádí až na hotové střeše, kdy se přes tabule šroubuje příslušnými vruty do latí, k utěsnění takto vzniklých děr se používá těsnění butyl POLMAS, které vydrží trvale pružné a tedy zabraňuje protečení. Závěrečná upozornění: - Dbejte na čistotu střešních tabulí při montáži, případné špony z vrtání a stříhání ihned z krytiny důkladně odstranit, aby nedošlo k poškrábání. - Poškozená místa montáží odmastěte a pouze lokálně zabarvěte správkovou barvou. - Minimalizujte pohyb po již položených částech krytiny, pokud je to nutné, tak našlapovat pouze na podložené části falcové krytiny (na latě). - Při manipulaci pozor na ostré hrany a rohy, užívejte ochranné pomůcky. - Nemontujte krytinu za deště a silného větru. Děkujeme Vám za zakoupení našeho střešního systému ELEGANT, veškeré dotazy Vám rádi zodpovíme, telefonický kontakt na zkušené prodejce najdete na
