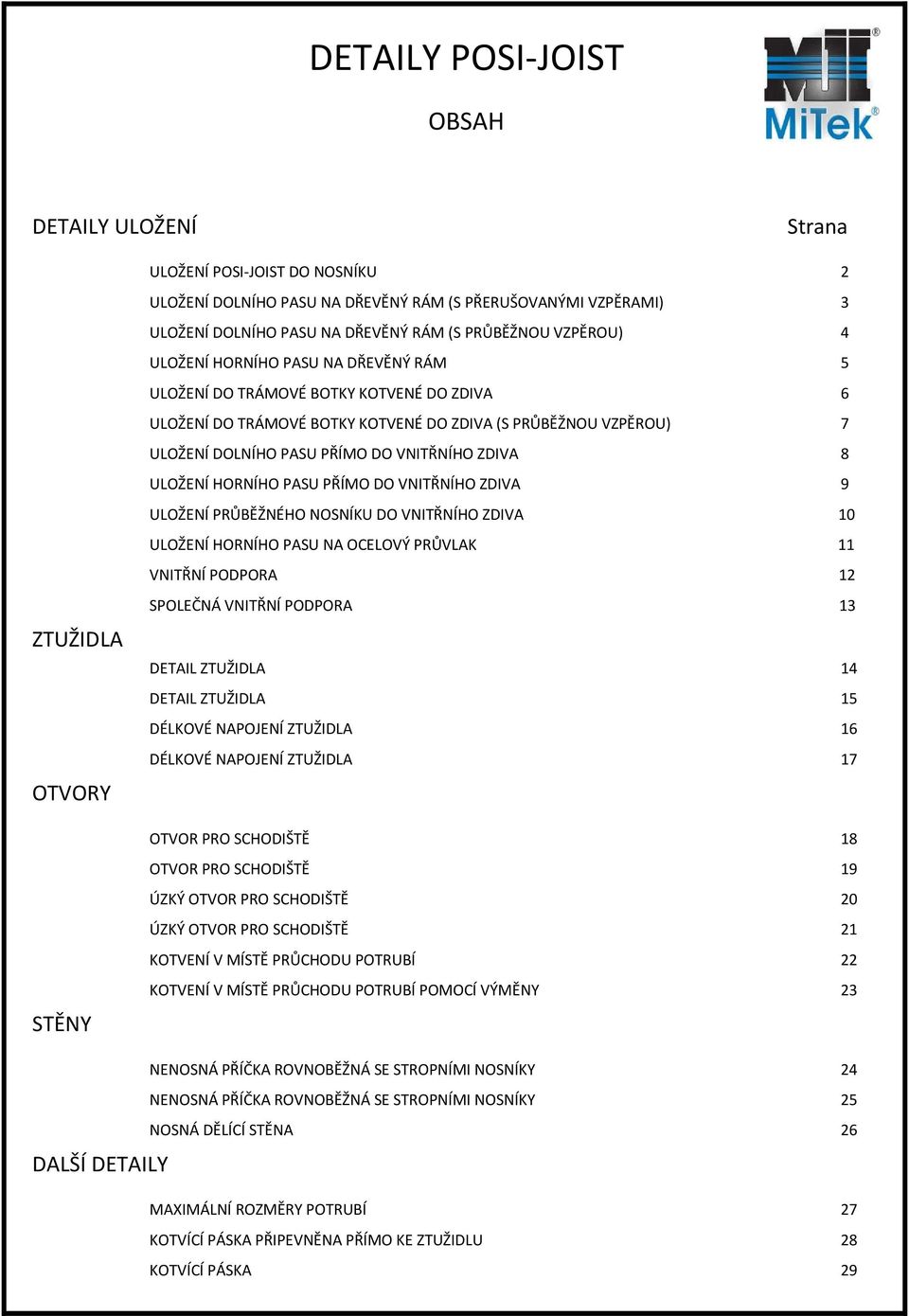

1 DETAILY POSI-JOIST OBSAH DETAILY ULOŽENÍ Strana ULOŽENÍ POSI-JOIST DO NOSNÍKU 2 ZTUŽIDLA OTVORY STĚNY ULOŽENÍ DOLNÍHO PASU NA DŘEVĚNÝ RÁM (S PŘERUŠOVANÝMI VZPĚRAMI) 3 ULOŽENÍ DOLNÍHO PASU NA DŘEVĚNÝ RÁM (S PRŮBĚŽNOU VZPĚROU) 4 ULOŽENÍ HORNÍHO PASU NA DŘEVĚNÝ RÁM 5 ULOŽENÍ DO TRÁMOVÉ BOTKY KOTVENÉ DO ZDIVA 6 ULOŽENÍ DO TRÁMOVÉ BOTKY KOTVENÉ DO ZDIVA (S PRŮBĚŽNOU VZPĚROU) 7 ULOŽENÍ DOLNÍHO PASU PŘÍMO DO VNITŘNÍHO ZDIVA 8 ULOŽENÍ HORNÍHO PASU PŘÍMO DO VNITŘNÍHO ZDIVA 9 ULOŽENÍ PRŮBĚŽNÉHO NOSNÍKU DO VNITŘNÍHO ZDIVA 10 ULOŽENÍ HORNÍHO PASU NA OCELOVÝ PRŮVLAK 11 VNITŘNÍ PODPORA 12 SPOLEČNÁ VNITŘNÍ PODPORA 13 DETAIL ZTUŽIDLA 14 DETAIL ZTUŽIDLA 15 DÉLKOVÉ NAPOJENÍ ZTUŽIDLA 16 DÉLKOVÉ NAPOJENÍ ZTUŽIDLA 17 OTVOR PRO SCHODIŠTĚ 18 OTVOR PRO SCHODIŠTĚ 19 ÚZKÝ OTVOR PRO SCHODIŠTĚ 20 ÚZKÝ OTVOR PRO SCHODIŠTĚ 21 KOTVENÍ V MÍSTĚ PRŮCHODU POTRUBÍ 22 KOTVENÍ V MÍSTĚ PRŮCHODU POTRUBÍ POMOCÍ VÝMĚNY 23 DALŠÍ DETAILY NENOSNÁ PŘÍČKA ROVNOBĚŽNÁ SE STROPNÍMI NOSNÍKY 24 NENOSNÁ PŘÍČKA ROVNOBĚŽNÁ SE STROPNÍMI NOSNÍKY 25 NOSNÁ DĚLÍCÍ STĚNA 26 MAXIMÁLNÍ ROZMĚRY POTRUBÍ 27 KOTVÍCÍ PÁSKA PŘIPEVNĚNA PŘÍMO KE ZTUŽIDLU 28 KOTVÍCÍ PÁSKA 29

2 2 Úhelník Simpson L70 nebo obdobný vyhovující dle návrhu Trámová botka Simpson LBV Dolní pás nosníku zapuštěn do trámové botky pro zarovnání líců ULOŽENÍ POSI-JOST DO NOSNÍKU

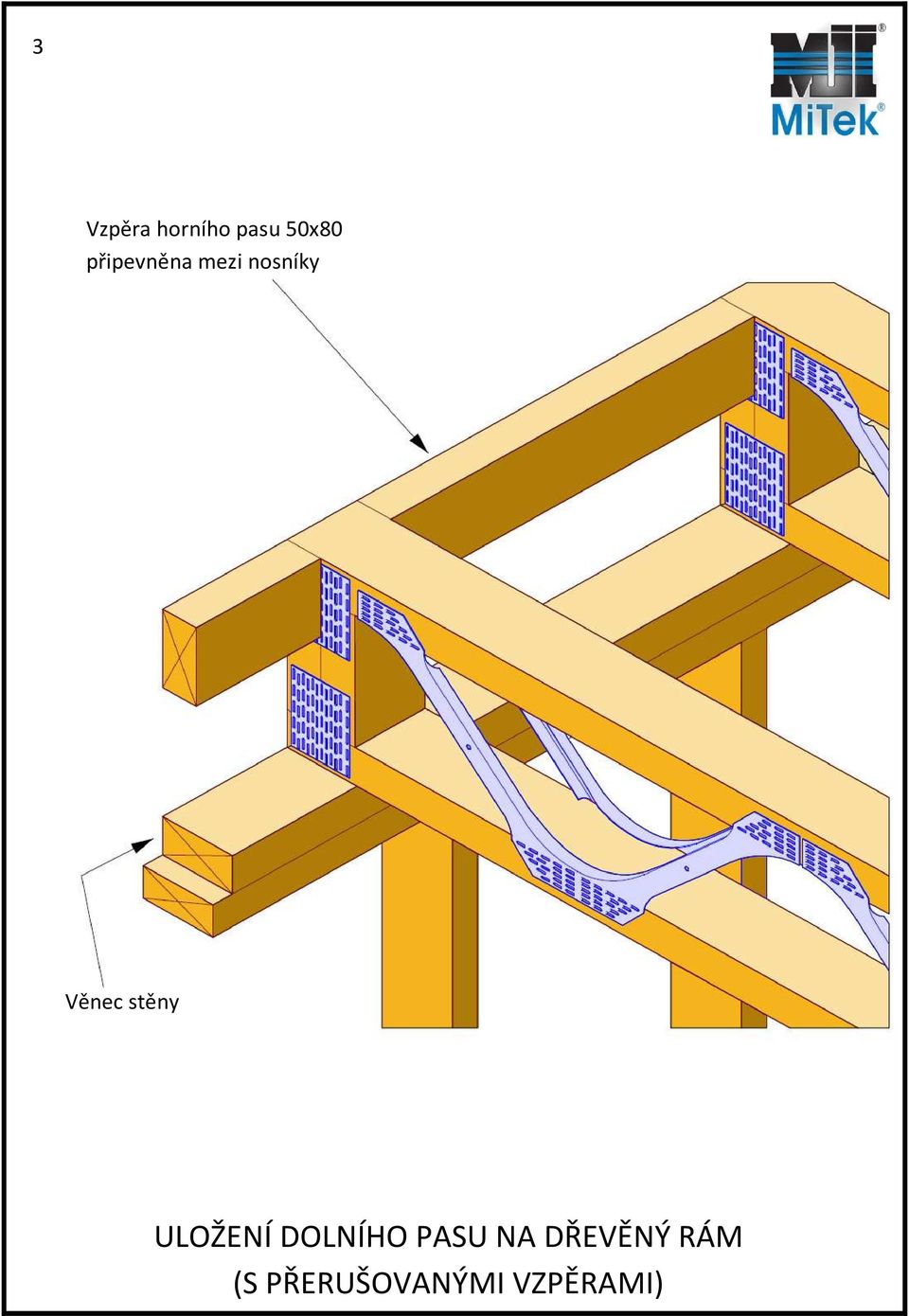

3 3 Vzpěra horního pasu 50x80 připevněna mezi nosníky Věnec stěny ULOŽENÍ DOLNÍHO PASU NA DŘEVĚNÝ RÁM (S PŘERUŠOVANÝMI VZPĚRAMI)

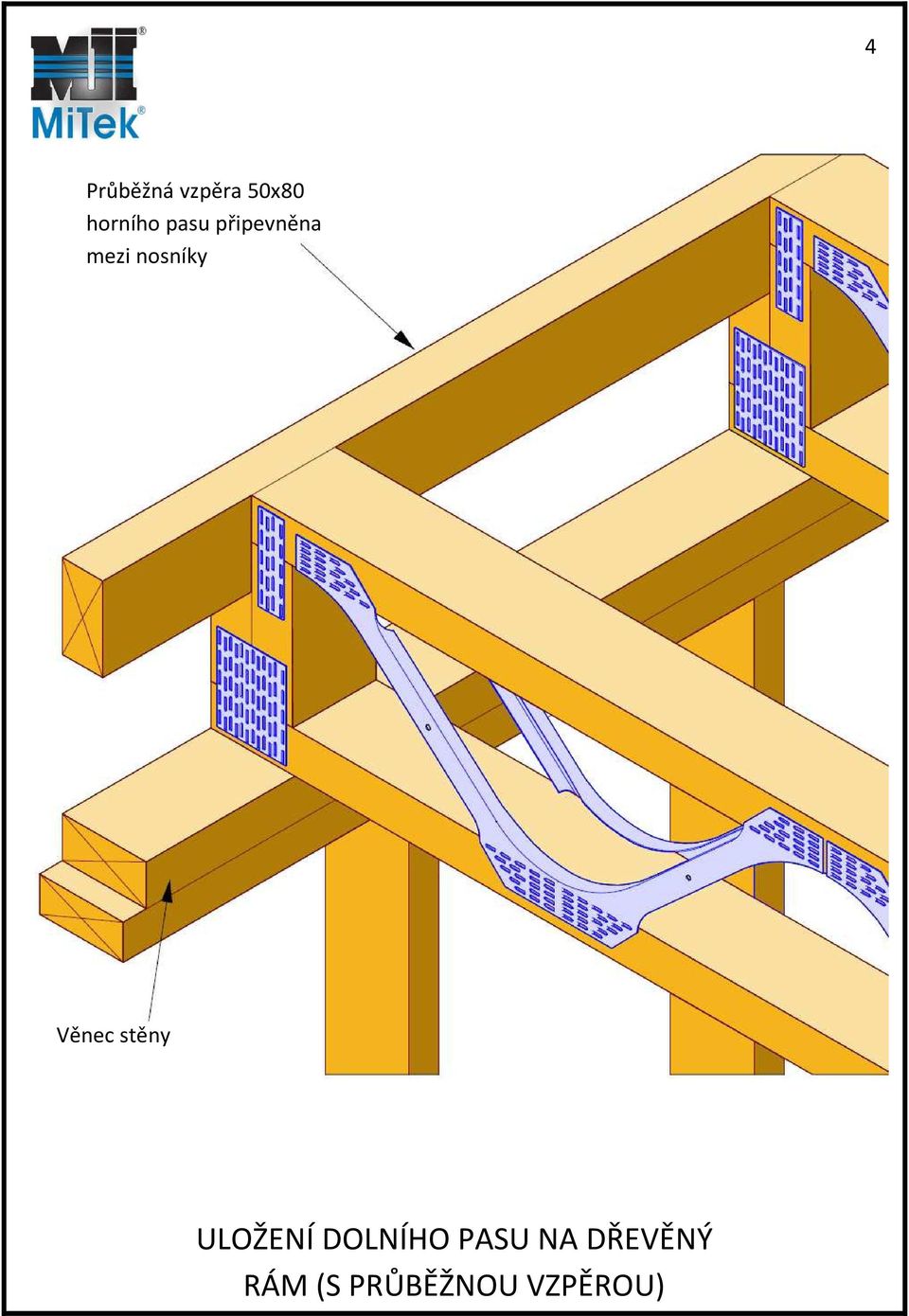

4 4 Průběžná vzpěra 50x80 horního pasu připevněna mezi nosníky Věnec stěny ULOŽENÍ DOLNÍHO PASU NA DŘEVĚNÝ RÁM (S PRŮBĚŽNOU VZPĚROU)

5 5 Posi-diagonála přetažena min. 15 mm přes podporu Spojení věnce 50x80 Průběžná lať 40x50 pro upevnění sádrokartonu Věnec stěny Mezera max. 6 mm ULOŽENÍ HORNÍHO PASU NA DŘEVĚNÝ RÁM

6 6 Vzpěra horního pasu 50x80 připevněna mezi nosníky Minimální podpora určena výpočtem (vybrat odpovídající trámovou botku dle reakce). ULOŽENÍ DO TRÁMOVÉ BOTKY KOTVENÉ DO ZDIVA

7 7 Průběžná vzpěra horního pasu 50x80 připevněna mezi nosníky Minimální podpora určena výpočtem (vybrat odpovídající trámovou botku dle reakce). ULOŽENÍ DO TRÁMOVÉ BOTKY KOTVENÉ DO ZDIVA (S PRŮBĚŽNOU VZPĚROU)

8 8 Zdivo musí probíhat i mezi nosníky pro zajištění jejich stability Poznámka: Toto uložení je možné pouze do vnitřního nosného zdiva. Ne do vnějšího. ULOŽENÍ DOLNÍHO PASU PŘÍMO DO VNITŘNÍHO ZDIVA

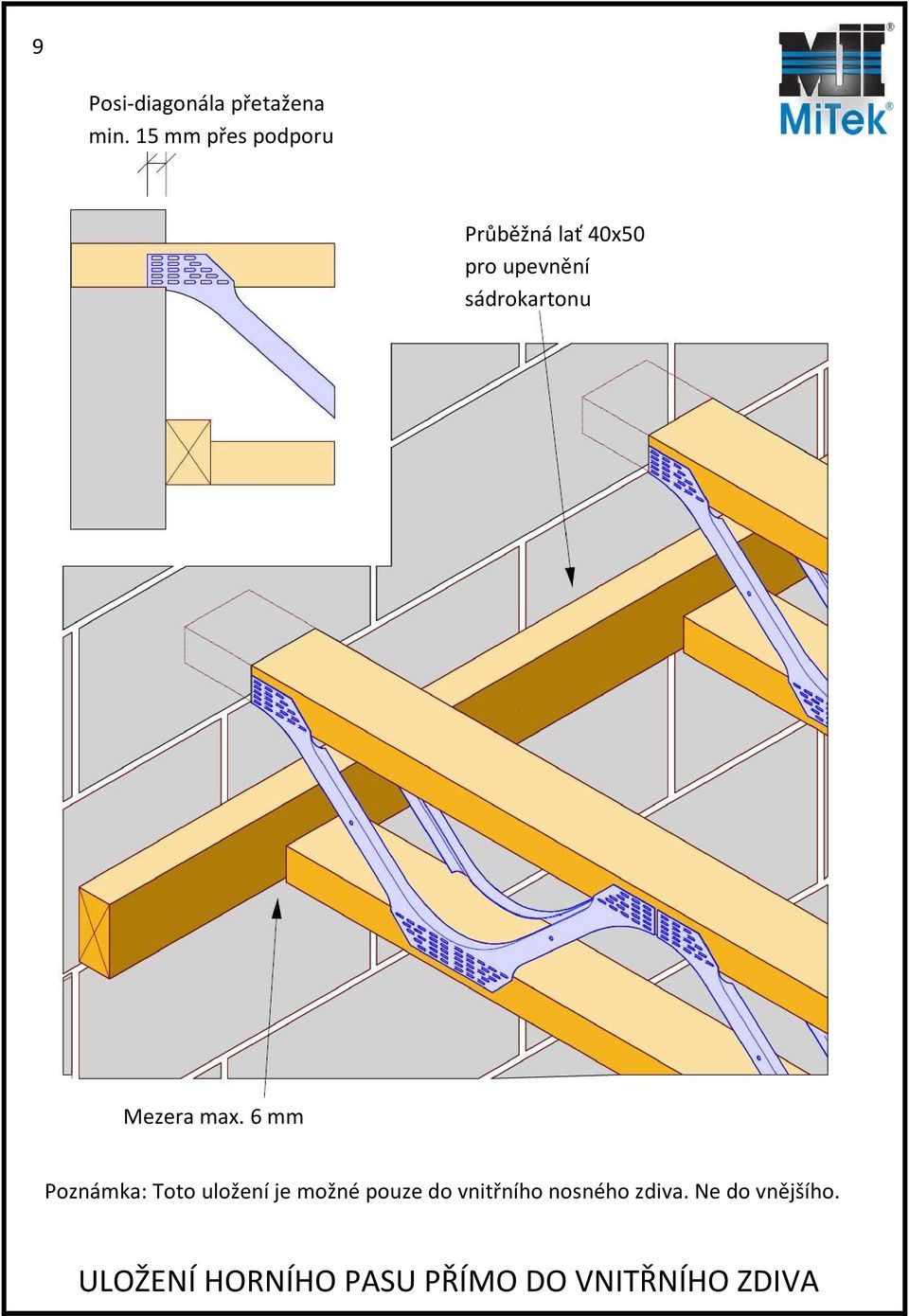

9 9 Posi-diagonála přetažena min. 15 mm přes podporu Průběžná lať 40x50 pro upevnění sádrokartonu Mezera max. 6 mm Poznámka: Toto uložení je možné pouze do vnitřního nosného zdiva. Ne do vnějšího. ULOŽENÍ HORNÍHO PASU PŘÍMO DO VNITŘNÍHO ZDIVA

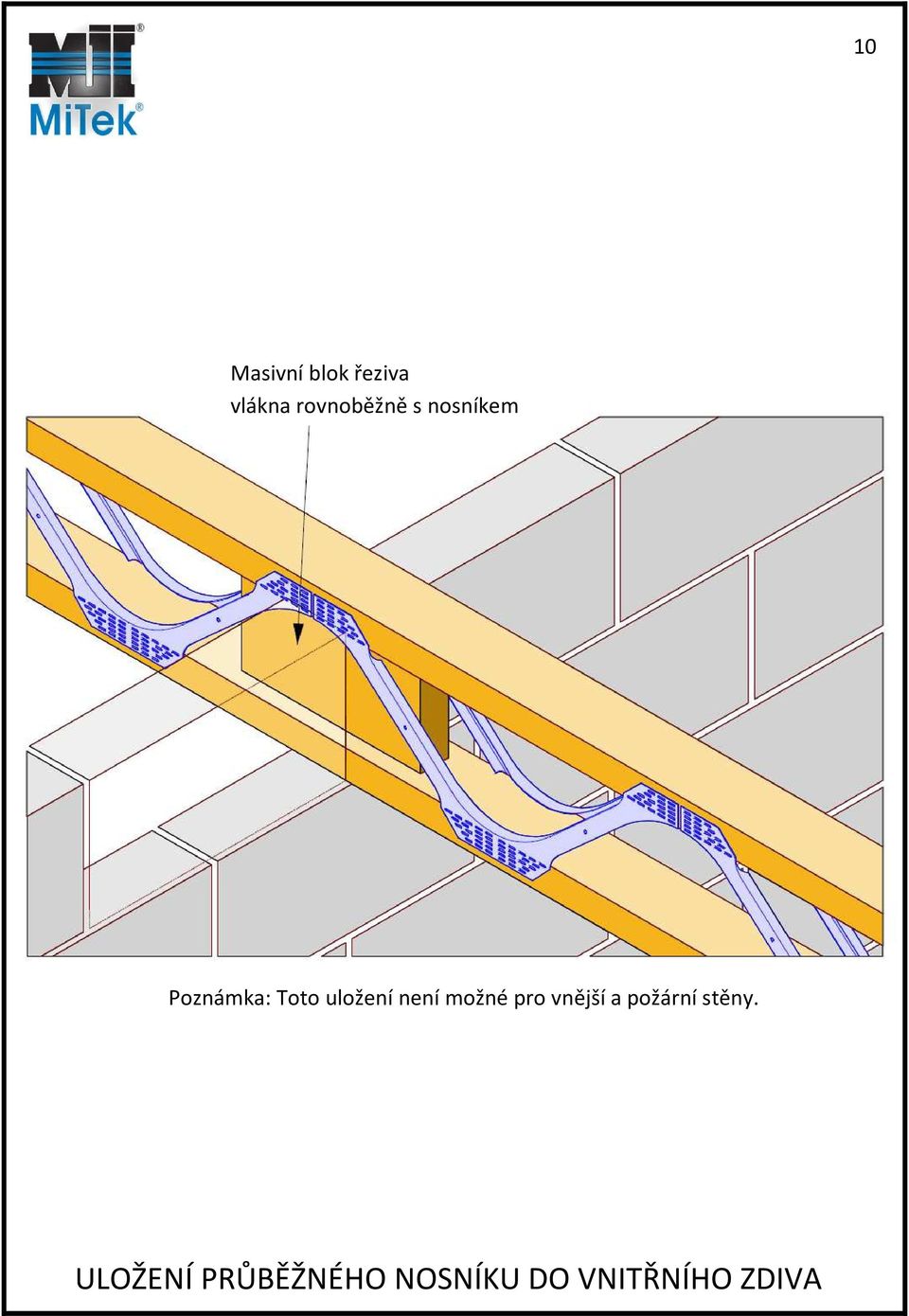

10 10 Masivní blok řeziva vlákna rovnoběžně s nosníkem Poznámka: Toto uložení není možné pro vnější a požární stěny. ULOŽENÍ PRŮBĚŽNÉHO NOSNÍKU DO VNITŘNÍHO ZDIVA

11 11 Posi-diagonála přetažena min. 15 mm přes podporu 50x100 mezi horními pasy nosníku Dřevěný pás připevněný k ocelovému nosníku Fošna připevněná k ocelovému nosníku (rozměry dle potřeby) Mezera max. 6 mm ULOŽENÍ HORNÍHO PASU NA OCELOVÝ PRŮVLAK

12 VNITŘNÍ PODPORA 12

13 13 SPOLEČNÁ VNITŘNÍ PODPORA

14 Blok 40x80 (min) přitlučen dvěma hřebíky k hornímu i dolnímu pasu, také ztužidlo je k bloku přitlučeno dvěma konvexními hřebíky 4,0 x 75 mm 14 Ztužidlo velikosti viz tabulka níže Velikost Posi-diagonály Min. profil ztužidla PS-8, PS-9, PS x 100* PS-12, PS-14, PS x 150* *Velikost dle výrobce. Čím je ztužidlo masivnější, tím je podlaha tužší. Ztužidlo umístit těsně k hornímu pasu nosníku ZTUŽIDLO SE VKLÁDÁPŘED PŘIPEVNĚNÍM NOSNÍKŮ. NENÍ MOŽNÉ ZTUŽIDLO VLOŽIT PO PŘIPEVNĚNÍ NOSNÍKŮ. DETAIL ZTUŽIDLA (UMÍSTIT MAX. PO 4 METRECH)

15 15 Ztužidlo přitlučeno k bloku dvěma konvexními hřebíky 4,0 x 75 mm Ztužidlo umístit těsně k hornímu pasu nosníku ZTUŽIDLO SE VKLÁDÁPŘED PŘIPEVNĚNÍM NOSNÍKŮ. NENÍ MOŽNÉ ZTUŽIDLO VLOŽIT PO PŘIPEVNĚNÍ NOSNÍKŮ. DETAIL ZTUŽIDLA (UMÍSTIT MAX. PO 4 METRECH)

16 16 Ztužidlo přitlučeno k bloku dvěma konvexními hřebíky 4,0 x 75 mm Ztužidlo umístit těsně k hornímu pasu nosníku ZTUŽIDLO SE VKLÁDÁPŘED PŘIPEVNĚNÍM NOSNÍKŮ. NENÍ MOŽNÉ ZTUŽIDLO VLOŽIT PO PŘIPEVNĚNÍ NOSNÍKŮ. DÉLKOVÉ NAPOJENÍ ZTUŽIDLA

17 17 Blok 40x80 (min) přitlučen dvěma hřebíky k hornímu i dolnímu pasu, také ztužidlo je k bloku přitlučeno dvěma konvexními hřebíky 4,0 x 75 mm Délkové napojení délky 1200mm připevněno deseti konvexními hřebíky 4,0 x 75mm ke každé části Velikost Posi-diagonály Min. profil ztužidla PS-8, PS-9, PS x 100* PS-12, PS-14, PS x 150* *Velikost dle výrobce. Čím je ztužidlo masivnější, tím je podlaha tužší. Ztužidlo umístit těsně k hornímu pasu nosníku ZTUŽIDLO SE VKLÁDÁPŘED PŘIPEVNĚNÍM NOSNÍKŮ. NENÍ MOŽNÉ ZTUŽIDLO VLOŽIT PO PŘIPEVNĚNÍ NOSNÍKŮ. DÉLKOVÉ NAPOJENÍ ZTUŽIDLA

18 18 Úhelník Simpson L70 nebo obdobný vyhovující dle návrhu Trámová botka Simpson LBV Dolní pás nosníku zapuštěn do trámové botky pro zarovnání líců OTVOR PRO SCHODIŠTĚ

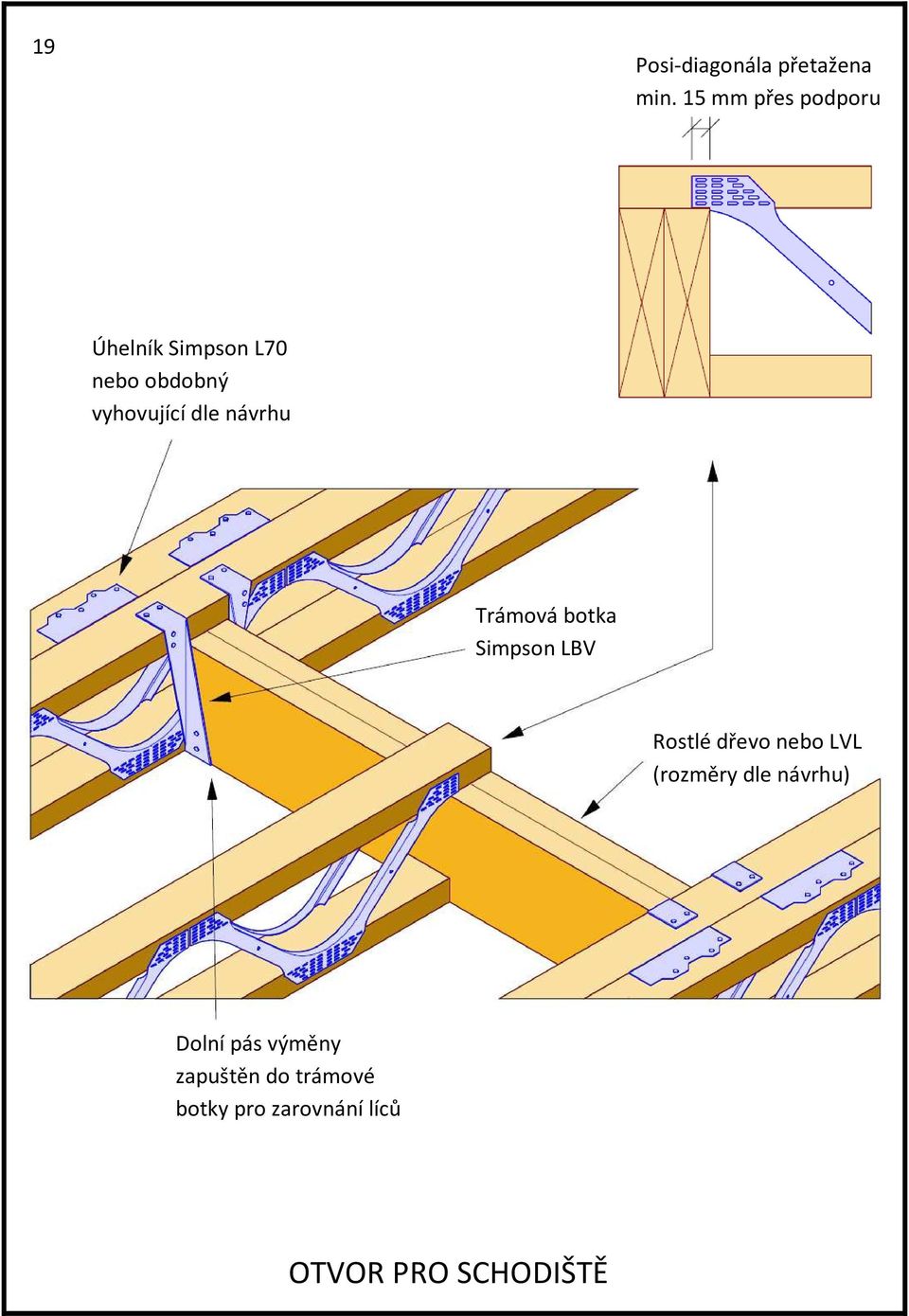

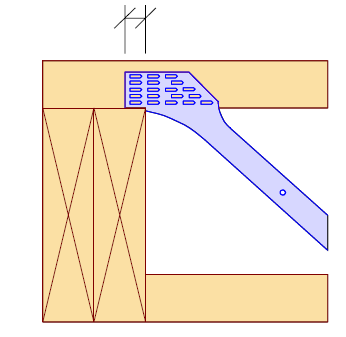

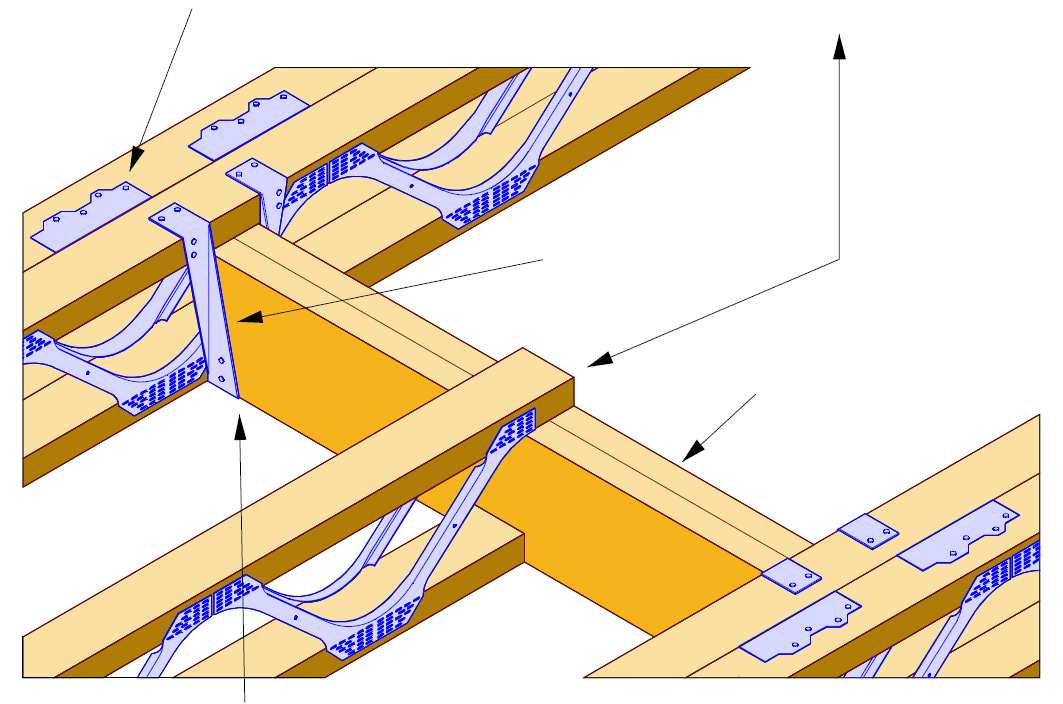

19 19 Posi-diagonála přetažena min. 15 mm přes podporu Úhelník Simpson L70 nebo obdobný vyhovující dle návrhu Trámová botka Simpson LBV Rostlé dřevo nebo LVL (rozměry dle návrhu) Dolní pás výměny zapuštěn do trámové botky pro zarovnání líců OTVOR PRO SCHODIŠTĚ

20 20 Úhelník Simpson L70 nebo obdobný vyhovující dle návrhu Trámová botka Simpson LBV Dolní pás nosníku zapuštěn do trámové botky pro zarovnání líců ÚZKÝ OTVOR PRO SCHODIŠTĚ

21 21 Úhelník Simpson L70 nebo obdobný vyhovující dle návrhu Výměna zasunuta do nosníků (rozměry dle návrhu) Vyrovnávací kus pro vynesení podhledu ÚZKÝ OTVOR PRO SCHODIŠTĚ

22 22 Trámová botka Cullen SVP Simpson Z35N klip Trámová botka do zdiva Lať pro vynesení záklopu KOTVENÍ V MÍSTĚ PRŮCHODU POTRUBÍ

23 23 Posi-diagonála přetažena min. 15 mm přes podporu Rostlé dřevo nebo LVL (rozměry dle návrhu) Trámová botka Simpson LBW Trámová botka do zdiva Trámová botka do zdiva KOTVENÍ V MÍSTĚ PRŮCHODU POTRUBÍ POMOCÍ VÝMĚNY

24 Prvek přitlučen ke stěnovému panelu 24 Stěnový panel přitlučen k podpěrnému prvku min. dvěma konvexními hřebíky Ø 4 mm Simpson Z35N klip Podpěrný prvek NENOSNÁ PŘÍČKA ROVNOBĚŽNÁ SE STROPNÍMI NOSNÍKY

25 25 Stěnový panel přitlučen k podpěrnému prvku min. dvěma konvexními hřebíky Ø 4 mm Podpěrný prvek po max. 600 mm NENOSNÁ PŘÍČKA ROVNOBĚŽNÁ SE STROPNÍMI NOSNÍKY

26 Posi-diagonála přetažena min. 15 mm přes podporu mm minerální vlny min. 23 kg/m 2 Minerální vlna (protipožární izolace) Skladba podlahy: 18 mm P+D dřevotřískové desky s lepenými spoji 19 mm sádrokartonové desky 25 mm dřevovláknité izolační desky 18 mm P+D dřevotřískové desky s lepenými spoji Pásky 2x30x200 mm po 1250 mm Dilatační páska umístěna před připevněním SDK desek 50x100 průběžný blok 50x100 bloky mezi nosníky Odsazení prvního Posi nosníku od stěny Posi nosníky rovnoběžně se stěnou Průběžná lať 40x50 pro upevnění sádrokartonu Věnec z rostlého dřeva nebo LVL Posi nosníky uloženy na stěnu NOSNÁ DĚLÍCÍ STĚNA

27 27 I DLOUHÉ POTRUBÍ JE TŘEBA VLOŽIT PŘED PŘIPEVNĚNÍM NOSNÍKŮ. NEMUSÍ BÝT MOŽNÉ POTRUBÍ VLOŽIT PO TÉ, CO BYLY NOSNÍKY PŘIPEVNĚNY. MAXIMÁLNÍ ROZMĚRY POTRUBÍ

28 28 Ztužidlo přitlučeno k bloku dvěma konvexními hřebíky 4,0 x 75 mm Páska kotvena min. čtyřmi hřebíky, z nichž alespoň jeden musí být přes třetí nosník. KOTVÍCÍ PÁSKA PŘIPEVNĚNA PŘÍMO KE ZTUŽIDLU

29 29 Fošna 40x100 třídy min. C16 přitlučena k nosníku dvěma konvexními hřebíky 4,0 x 75 mm Páska kotvena min. čtyřmi hřebíky, z nichž alespoň jeden musí být přes třetí nosník. KOTVÍCÍ PÁSKA
