1 OBSAH: 1. Podklady pro zpracování 2. Úvodem 3. Technický popis 4. Nároky na el. energii 5. Požadavky na související profese stavební práce elektro zdravotní instalace tepelné izolace 6. Požární bezpečnost 7. Ochrana zdraví a ochrana proti hluku a vibracím 8. Pokyny pro obsluhu a údržbu 9. Bezpečnost a ochrana zdraví při montáži 10. Připomínky pro provádění a montáž 11. Komplexní vyzkoušení a změření a seřízení 12. Závěr 13. Specifikace 14. Přílohy technická data VZT jednotky

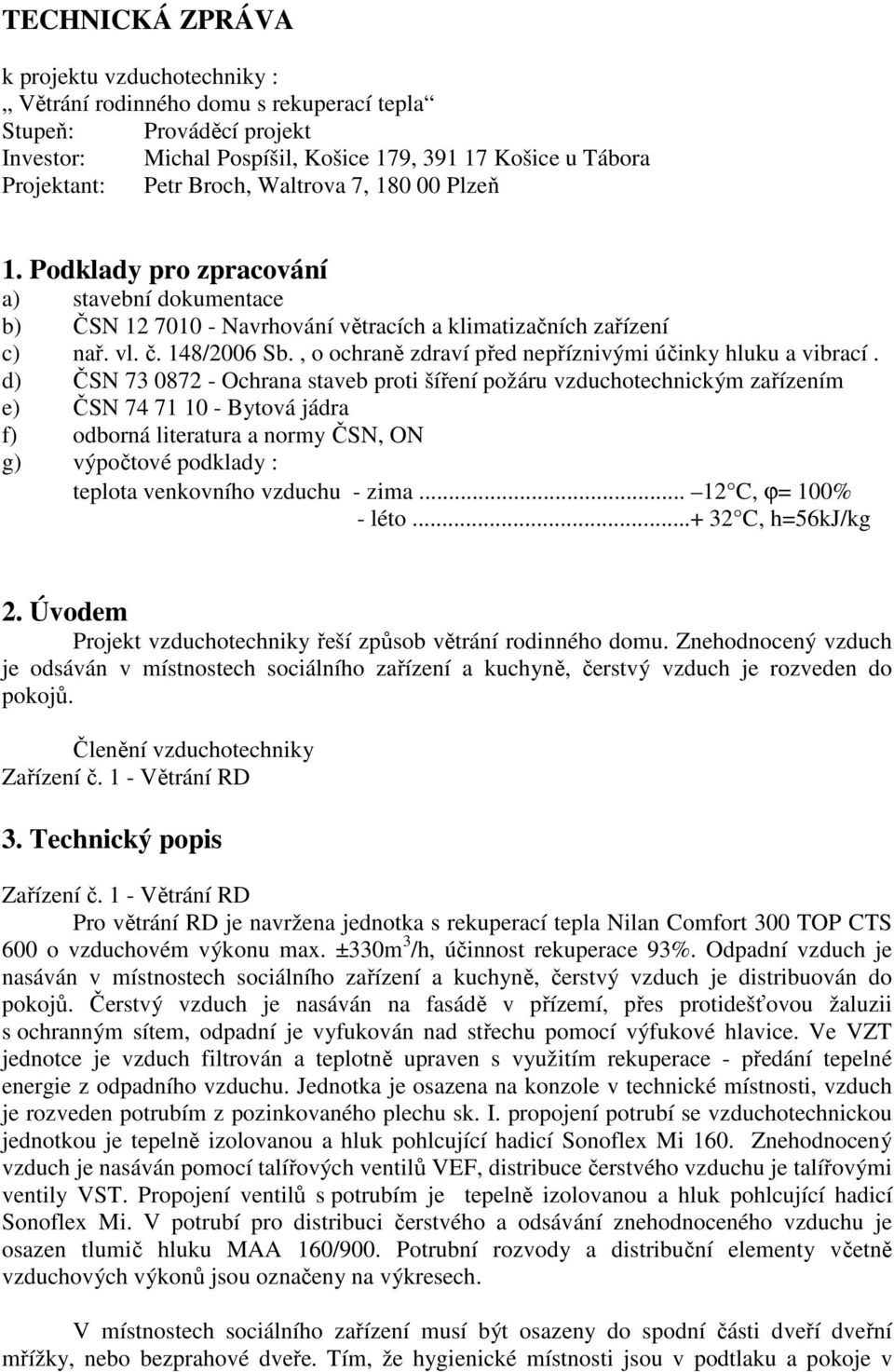

2 TECHNICKÁ ZPRÁVA k projektu vzduchotechniky : Větrání rodinného domu s rekuperací tepla Stupeň: Prováděcí projekt Investor: Michal Pospíšil, Košice 179, Košice u Tábora Projektant: Petr Broch, Waltrova 7, Plzeň 1. Podklady pro zpracování a) stavební dokumentace b) ČSN Navrhování větracích a klimatizačních zařízení c) nař. vl. č. 148/2006 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací. d) ČSN Ochrana staveb proti šíření požáru vzduchotechnickým zařízením e) ČSN Bytová jádra f) odborná literatura a normy ČSN, ON g) výpočtové podklady : teplota venkovního vzduchu - zima C, ϕ= 100% - léto C, h=56kj/kg 2. Úvodem Projekt vzduchotechniky řeší způsob větrání rodinného domu. Znehodnocený vzduch je odsáván v místnostech sociálního zařízení a kuchyně, čerstvý vzduch je rozveden do pokojů. Členění vzduchotechniky Zařízení č. 1 - Větrání RD 3. Technický popis Zařízení č. 1 - Větrání RD Pro větrání RD je navržena jednotka s rekuperací tepla Nilan Comfort 300 TOP CTS 600 o vzduchovém výkonu max. ±330m 3 /h, účinnost rekuperace 93%. Odpadní vzduch je nasáván v místnostech sociálního zařízení a kuchyně, čerstvý vzduch je distribuován do pokojů. Čerstvý vzduch je nasáván na fasádě v přízemí, přes protidešťovou žaluzii s ochranným sítem, odpadní je vyfukován nad střechu pomocí výfukové hlavice. Ve VZT jednotce je vzduch filtrován a teplotně upraven s využitím rekuperace - předání tepelné energie z odpadního vzduchu. Jednotka je osazena na konzole v technické místnosti, vzduch je rozveden potrubím z pozinkovaného plechu sk. I. propojení potrubí se vzduchotechnickou jednotkou je tepelně izolovanou a hluk pohlcující hadicí Sonoflex Mi 160. Znehodnocený vzduch je nasáván pomocí talířových ventilů VEF, distribuce čerstvého vzduchu je talířovými ventily VST. Propojení ventilů s potrubím je tepelně izolovanou a hluk pohlcující hadicí Sonoflex Mi. V potrubí pro distribuci čerstvého a odsávání znehodnoceného vzduchu je osazen tlumič hluku MAA 160/900. Potrubní rozvody a distribuční elementy včetně vzduchových výkonů jsou označeny na výkresech. V místnostech sociálního zařízení musí být osazeny do spodní části dveří dveřní mřížky, nebo bezprahové dveře. Tím, že hygienické místnosti jsou v podtlaku a pokoje v

3 přetlaku dojde k provětrání těchto místností a zabránění šíření pachů. V kuchyni bude nad sporákem osazena recirkulační digestoř s aktivním uhlím o vzduchovém výkonu cca 150m 3 /h. Digestoř si dodá investor jako součást kuchyňské linky. Přefiltrovaný vzduch bude odsáván pod stropem místnosti, přívod čerstvého vzduchu je přes obývací pokoj. Podrobné technické informace VZT jednotky jsou uvedeny v příloze této TZ. 4. Nároky na el. energii Zař. č. 1 VZT jednotka NILAN Comfort 300 TOP CTS 600 příkon max. 1000W, napětí 230V/50Hz, proud 10A 5. Požadavky na související profese 5.1 Stavební práce v rozsahu celé akce zajistit tyto stavební úpravy - zhotovení prostupů pro VZT potrubí o 50mm větší na každé straně, než je jmenovitý rozměr potrubí - zpětné začistění prostupů po montáži VZT, včetně zaizolování proti zatékání - u hygienických místností osadit do dveří dveřní mřížky nebo bezprahové provedení 5.2 Elektro - VZT zařízení je nutno napojit na elektrickou rozvodnou síť 230V - 50Hz - prokabelování VZT jednotky a ovládání v referenčním místě obývací části - napojení spotřebičů provést ve smyslu požadavků jednotlivých výrobců zařízení - uzemnění zařízení, ochrana před nebezpečným dotykovým napětím a atmosférickou elektřinou 5.3 Zdravotní instalace - ze vzduchotechnické jednotky a stoupačky odpadního vzduchu musí být odveden kondenzát, který bude napojen do nejbližšího odpadu přes zápachovou uzávěru 5.4 Tepelné izolace - potrubí v podkroví a pro přívod čerstvého vzduchu bude opatřeno tepelnou izolací Orsil 4cm+Al folie 6. Požární bezpečnost Při navrhování projektu vzduchotechniky byla dodržena Ochrana staveb proti šíření požáru vzduchotechnickým zařízením Celý RD je jeden požární úsek, proto není nutné žádné protipožární zabezpečení Potrubí procházející podkrovím má menší průřez než 40000mm 2

4 7. Ochrana zdraví a ochrana proti hluku a vibracím - projektu jsou splněny všechny požadavky hygienických předpisů - vzduchotechnické potrubí bude na závěsech podloženo pryží, při prostupu stavení konstrukcí obaleno izolací z nehořlavého materiálu - VZT jednotka bude k potrubí připojena pomocí tepelně izolovaných a hluk tlumících hadic Sonoflex Mi v potrubí jsou osazeny tlumiče hluku 8. Pokyny pro obsluhu a údržbu - provoz vzduchotechniky musí být zabezpečován pouze kvalifikovanými pracovníky - obsluha musí být podrobně seznámena s provozními stavy, které znamenají nebezpečí vzniku havárie - údržba musí být prováděna plánovitě a systematicky - při údržbě jednotlivých zařízení a elementů je nutno plně respektovat předpisy určené výrobcem - udržovat pohyblivé mechanizmy, kontrolovat jejich volný chod, čistit a mazat - kontrolovat zařízení pro měření zanášení filtrů, zajistit jejich čištění a výměnu 9. Bezpečnost a ochrana zdraví při montáži Veškeré montážní práce je nutno provádět v souladu s platnými technologickými předpisy. 10. Připomínky pro provádění a montáž Při montáži je třeba dbát na pokyny výrobců pro montáž jednotlivých zařízení a elementů, které musí být se zařízením dodány. Všechny díly potrubí s volnou přírubou budou při montáži upraveny na potřebnou délku. Závěsy potrubí budou zhotoveny na montáži z dodaného materiálu. Upevnění závěsů na úchytné body dodané stavbou provede montáž VZT. Přesné umístění závěsů určí vedoucí montér VZT. Potrubí bude na závěsech podloženo pryží. Spoje vzduchovodu musí být při montáži vodivě spojeny - tzn. jeden pár vějířovitých podložek na jeden přírubový spoj.při prostupu stavební konstrukcí bude VZT potrubí obaleno minerální vlnou např. Itaver, Fibrex. 11. Komplexní vyzkoušení, změření a seřízení - účelem komplexního vyzkoušení je prokázat, že zařízení splňuje požadované funkce a schopno trvalého provozu v daných klimatických podmínkách - seřízení vzduchového výkonu bude podle projektové dokumentace s přesností ± 15% 12. Závěr Projekt byl zpracován podle současně platných norem. Způsob větrání je navržen jako odpovídající všem platným vyhláškám a zákonům. Odpadní vzduch neobsahuje žádné škodliviny a provoz vzduchotechnického zařízení nemá žádný vliv na znečištění životního prostředí. Projektant prohlašuje, že při projektování této dokumentace byla veškerá jím

5 prováděná činnost v souladu s podmínkami stanovenými současnými právními předpisy a odpovídá plně za kvalitu provedené činnosti. 13. Specifikace Zařízení č. 1 větrání RD Pozice Název MN Dodavatel 1.1 NILAN Comfort 300 TOP CTS 600 1ks Setrite 1.2 Ohebná hadice Sonoflex Mi bm ED 1.3 Protidešťová žaluzie s ochranným sítem 250x160 1ks 1.4 Samočinná zpětná klapka RSK 160 2ks ED 1.5 Výfuková hlavice VHO 160 1ks Lindab 1.6 Tlumič hluku MAA 160/900 2ks ED 1.7 Regulační klapka ruční KSK 125 7ks ED 1.8 Regulační klapka ruční KSK 160 2ks ED 1.9 Přívodní talířový ventil VST montážní kroužek 4ks ED 1.10 Přívodní talířový ventil VST montážní kroužek 2ks ED 1.11 Odvodní talířový ventil VEF montážní kroužek 3ks ED 1.12 Odvodní talířový ventil VEF montážní kroužek 1ks ED 1.13 Ohebná hadice Sonoflex Mi bm ED 1.14 Tepelná izolace Orsil 4cm + Al folie 2m 2 PZ Servis Neobsazeno 1.21 Přechodový kus osový ( pro osazení žaluzie ) 250x160/ø160/450 1ks 1.22 Potrubí Spiro bm Lindab 1.23 Potrubí Spiro bm Lindab 1.24 Oblouk hladký ø 160, 90, R 1D 8ks Lindab 1.25 Oblouk hladký ø 125, 90, R 1D 2ks Lindab 1.26 Odbočka jednostranná OBJ ø 160/ ø 160 2ks ED

6 Pozice Název MN Dodavatel 1.27 Odbočka jednostranná OBJ ø 160/ ø 125 6ks ED 1.28 Odbočka jednostranná OBJ ø 125/ ø 125 1ks ED 1.29 Záslepka ø 160 s trubičkou DN 10 pro odvod kondenzátu 1ks 1.30 Montážní a spojovací materiál kpl 14. Přílohy Technická data vzduchotechnické jednotky NILAN Comfort 300 TOP CTS 600
