1 Ing. Z.Královský Ing. Petr Štol Perk 457 Okrajová STA T EBÍ vývoj a výroba m ící a ídící techniky Tel.: Tel.: SW pro vizualizaci, m ení a regulaci Fax: Mob.: unima-ks@unima-ks.cz kralovsky@unima-ks.cz stol@unima-ks.cz Specifikace komunika ního obvodu Internet-bridge XPort íjen 2009

2 1. Základní vlastnosti Internet-bridge UNIMA-KS (dále IB) slouží k p ipojení za ízení vybavených sériovým rozhraním RS-232 do ethernetu. Pomocí servisního programu Manager je pak možné dálkové p ipojení p es internet k za ízením vybaveným jen rozhraním RS-232. Za ízení UNIMA-KS, které jsou vybavené rozhraním RS-232 i RS-485, je možné vzájemn propojit pomocí RS-485 a po p ipojení IB k RS-232 jednoho ze za ízení je možné dálkov ovládat a nastavovat všechna za ízení na sb rnici RS-485. Základní vlastnosti IB: Napájení 10 26V AC nebo 12 36V DC Ethernet 10Base-T nebo 100Base-TX (Automatické rozpoznání) Provedení v konektoru RJ45 (ethernet), CANNON9 (RS-232). Protokoly TCP/IP, UDP/IP, ARP, ICMP, SNMP, TFTP, Telnet, DHCP, BOOTP, HTTP, AutoIP Sériová linka RS bps (pro za ízenu UNIMA-KS nutno nastavit bps) 1x binární vstup (nap íklad pro aktivaci odesílání u p i události) 1x binární výstup Snadná konfigurace pomocí webového rozhraní 2. Mechanické provedení IB je dodáván v plastové krabi ce WEB-B3 do DIN lišty o rozm rech 48x96x42 (ŠxVxH). IB obsahuje dva konektory CUF (napájení a binární IO), konektor RJ45 (p ipojení do ethernetu) a konektor CANNON9 (RS-232) 1

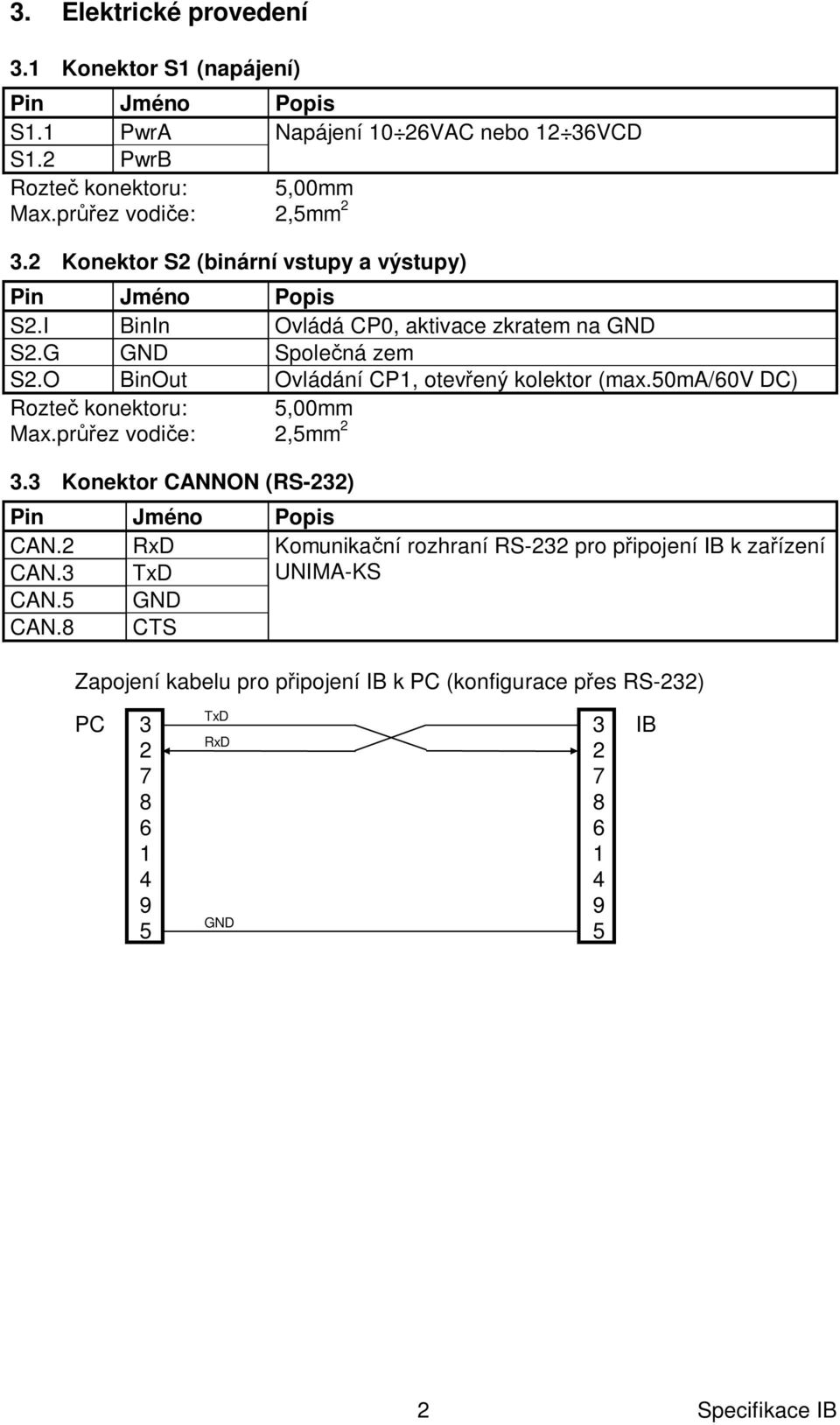

3 3. Elektrické provedení 3.1 Konektor S1 (napájení) Pin Jméno Popis S1.1 PwrA Napájení 10 26VAC nebo 12 36VCD S1.2 PwrB Rozte konektoru: 5,00mm Max.pr ez vodi e: 2,5mm Konektor S2 (binární vstupy a výstupy) Pin Jméno Popis S2.I BinIn Ovládá CP0, aktivace zkratem na GND S2.G GND Spole ná zem S2.O BinOut Ovládání CP1, otev ený kolektor (max.50ma/60v DC) Rozte konektoru: 5,00mm Max.pr ez vodi e: 2,5mm Konektor CANNON (RS-232) Pin Jméno Popis CAN.2 RxD Komunika ní rozhraní RS-232 pro p ipojení IB k za ízení CAN.3 TxD UNIMA-KS CAN.5 GND CAN.8 CTS Zapojení kabelu pro p ipojení IB k PC (konfigurace p es RS-232) TxD PC 3 3 IB 2 RxD GND 5 2

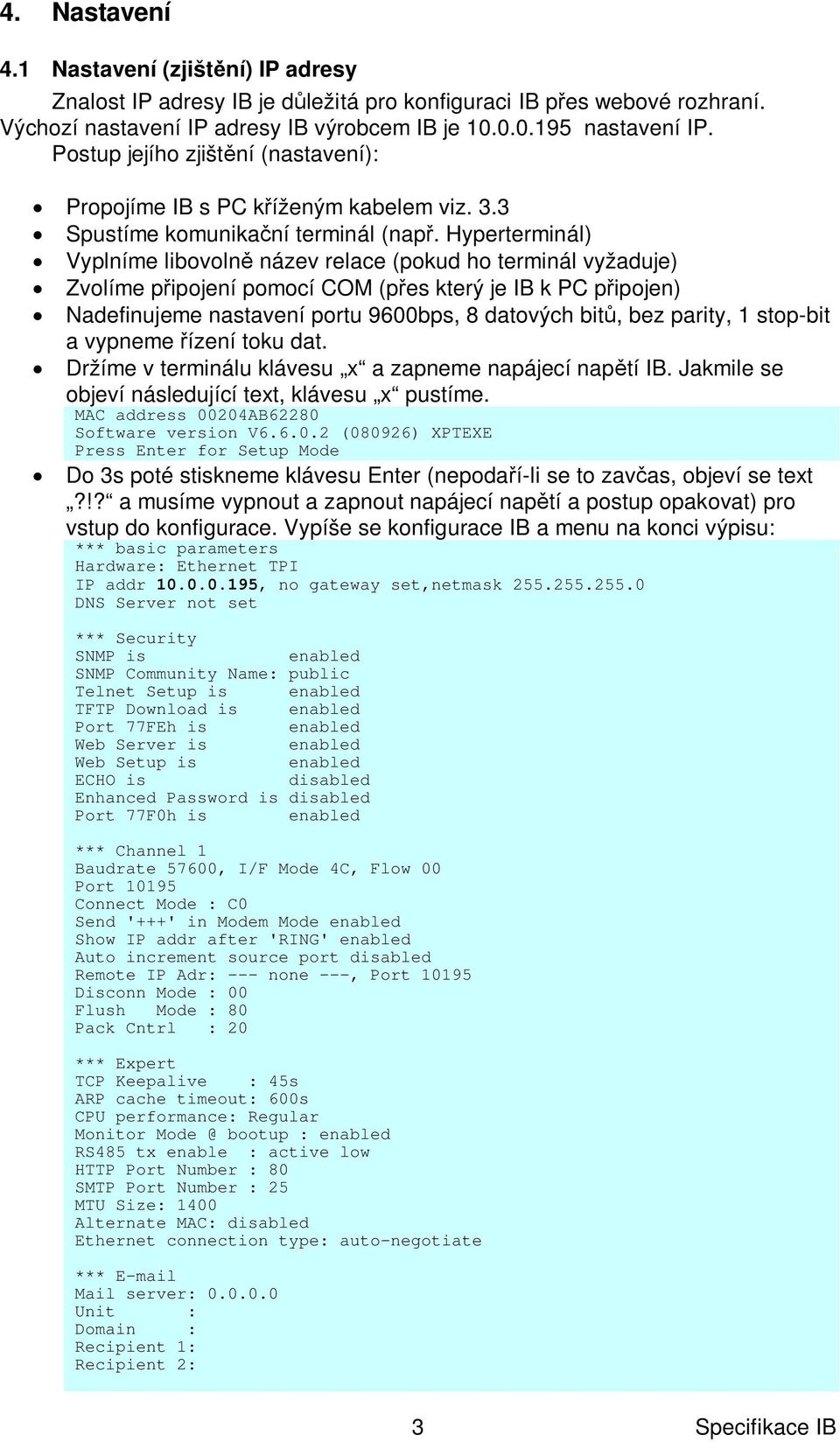

4 4. Nastavení 4.1 Nastavení (zjišt ní) IP adresy Znalost IP adresy IB je d ležitá pro konfiguraci IB p es webové rozhraní. Výchozí nastavení IP adresy IB výrobcem IB je nastavení IP. Postup jejího zjišt ní (nastavení): Propojíme IB s PC k íženým kabelem viz. 3.3 Spustíme komunika ní terminál (nap. Hyperterminál) Vyplníme libovoln název relace (pokud ho terminál vyžaduje) Zvolíme p ipojení pomocí COM (p es který je IB k PC p ipojen) Nadefinujeme nastavení portu 9600bps, 8 datových bit, bez parity, 1 stop-bit a vypneme ízení toku dat. Držíme v terminálu klávesu x a zapneme napájecí nap tí IB. Jakmile se objeví následující text, klávesu x pustíme. MAC address 00204AB62280 Software version V (080926) XPTEXE Press Enter for Setup Mode Do 3s poté stiskneme klávesu Enter (nepoda í-li se to zav as, objeví se text?!? a musíme vypnout a zapnout napájecí nap tí a postup opakovat) pro vstup do konfigurace. Vypíše se konfigurace IB a menu na konci výpisu: *** basic parameters Hardware: Ethernet TPI IP addr , no gateway set,netmask DNS Server not set *** Security SNMP is enabled SNMP Community Name: public Telnet Setup is enabled TFTP Download is enabled Port 77FEh is enabled Web Server is enabled Web Setup is enabled ECHO is disabled Enhanced Password is disabled Port 77F0h is enabled *** Channel 1 Baudrate 57600, I/F Mode 4C, Flow 00 Port Connect Mode : C0 Send '+++' in Modem Mode enabled Show IP addr after 'RING' enabled Auto increment source port disabled Remote IP Adr: --- none ---, Port Disconn Mode : 00 Flush Mode : 80 Pack Cntrl : 20 *** Expert TCP Keepalive : 45s ARP cache timeout: 600s CPU performance: Regular Monitor bootup : enabled RS485 tx enable : active low HTTP Port Number : 80 SMTP Port Number : 25 MTU Size: 1400 Alternate MAC: disabled Ethernet connection type: auto-negotiate *** Mail server: Unit : Domain : Recipient 1: Recipient 2: 3

5 - Trigger 1 Serial trigger input: disabled Channel: 1 Match: 00,00 Trigger input1: X Trigger input2: X Trigger input3: X Message : Priority: L Min. notification interval: 1 s Re-notification interval : 0 s - Trigger 2 Serial trigger input: disabled Channel: 1 Match: 00,00 Trigger input1: X Trigger input2: X Trigger input3: X Message : Priority: L Min. notification interval: 1 s Re-notification interval : 0 s - Trigger 3 Serial trigger input: disabled Channel: 1 Match: 00,00 Trigger input1: X Trigger input2: X Trigger input3: X Message : Priority: L Min. notification interval: 1 s Re-notification interval : 0 s Change Setup: 0 Server 1 Channel Expert 6 Security 7 Defaults 8 Exit without save 9 Save and exit Your choice? IP adresa pro další konfiguraci IB p es webové rozhraní je uvedena na za átku odpov di IB Je-li nutné IP adresu upravit (IB je p ipojen k jiné místní síti a ne p ímo ethernetovým kabelem k PC), postupujeme následovn : Zvolíme v menu položku 0 (Server) IP Address : (010) Napíšeme nejvyšší ást nové IP adresy (nap.192 a stiskneme enter) IP Address : (010) 192.(000) a postupn vyplníme celou IP adresu (nap ) IP Address : (010) 192.(000) 70.(000) 130.(195) 195 Set Gateway IP Address (N)? IB nás vyzve k zadání dalších parametr. Ty již m žeme jen potvrdit klávesou enter, dokud se neobjeví výchozí menu: IP Address : (010) 195.(000) 70.(000) 130.(195) 195 Set Gateway IP Address (N)? Netmask: Number of Bits for Host Part (0=default) (8) Set DNS Server IP addr (N)? Change telnet config password (N)? Change Setup: 0 Server 1 Channel Expert 6 Security 4

6 7 Defaults 8 Exit without save 9 Save and exit Your choice? V menu zvolíme položku 9 (Save end exit) pro uložení nastavení Pomocí terminálu je možné provést i další konfiguraci IB, nicmén pokud již známe ( i jsme nastavily) IP adresu IB je konfigurace pomocí webového rozhraní íjemn jší. 4.2 Konfigurace webovým rozhraním ed konfigurací musí být v PC i IB nastaveny IP adresy v rozsahu stejné lokální sít. Postup konfigurace je následující (standardní konfigurace IB vhodná pro ipojení za ízení UNIMA-KS): Spustíme internetový prohlíže a zadáme adresu IB (nap ) Po stisku ENTER se objeví p ihlašovací dialog Žádné uživatelské jméno ani heslo není nutné zadávat, sta í pouze stisknout OK a objeví se nastavení IB: 5

7 Zvolí se Network a všechny položky se nastaví následovn : Pokud n jaká položka nesouhlasila a zm ní se, je nutné stisknout OK 6

8 Dále se zvolí v menu Serial Settings a zkontroluje se (opraví) nastavení: i zm n které položky je nutné znovu stisknout OK pro potvrzení. 7

9 Dále se zkontroluje nastavení v menu Connection : Hodnoty Local Port a Remote Port lze nastavit dle pot eby na jinou hodnotu (na tento port se pak odkazuje p i spojení servisní program). Oba porty musí být nastaveny na stejnou hodnotu. i zm n které položky op t stisknout OK pro potvrzení. 8

10 Pokud vše souhlasí zvolí se Apply Settings a provedené zm ny v nastavení se uloží. Ukládání chvíli trvá, poté se IB restartuje a m lo by vše fungovat Více informací o konfiguraci naleznete v dokumentu XPort_UserGuide.pdf 9
