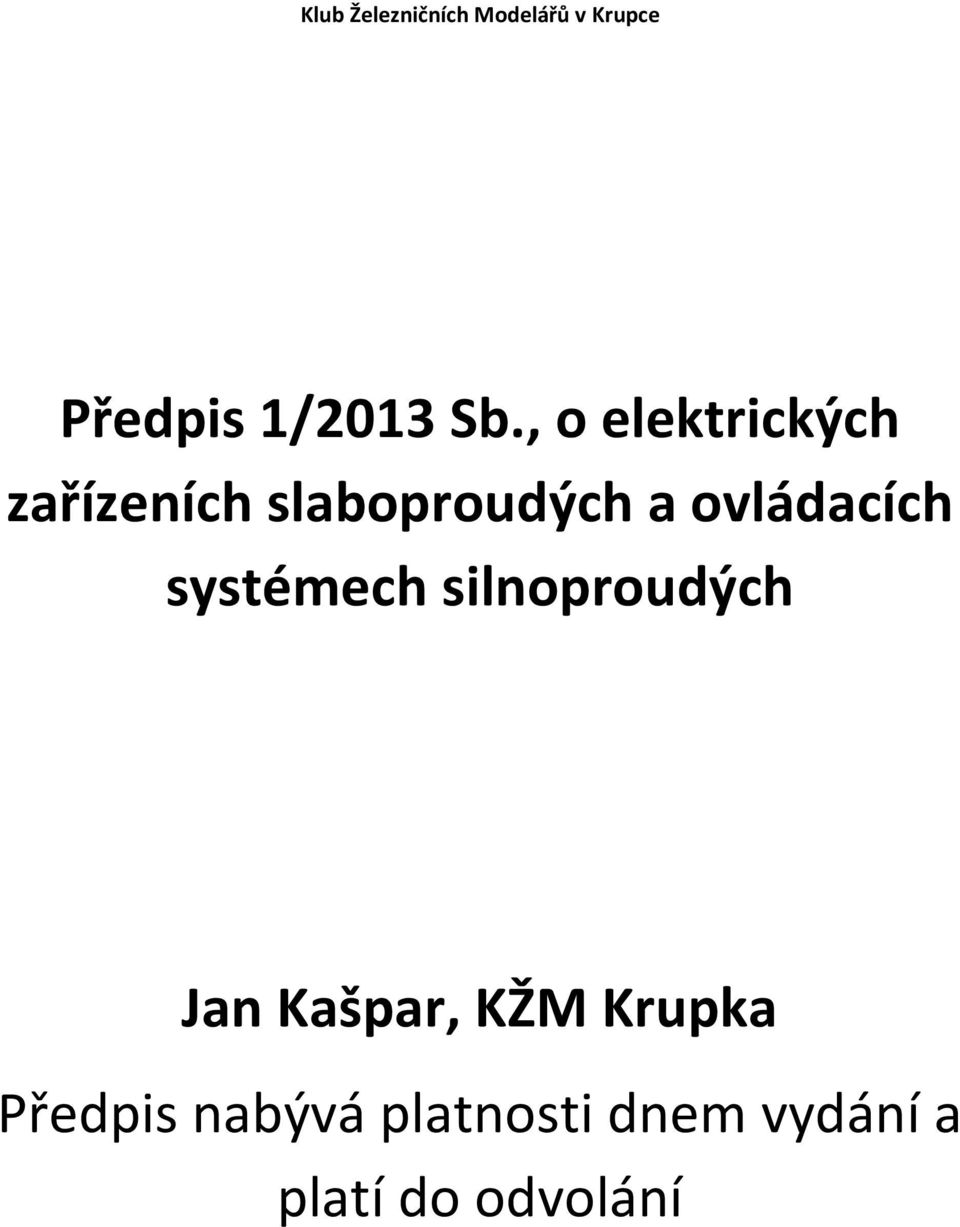

1 Klub Železničních Modelářů v Krupce Předpis 1/2013 Sb., o elektrických zařízeních slaboproudých a ovládacích systémech silnoproudých Jan Kašpar, KŽM Krupka Předpis nabývá platnosti dnem vydání a platí do odvolání

2 Obsah: Část I. Základní ustanovení Část II. Číselné značení vodičů ve schématech Část III. Barvy vodičů Část IV. Ustanovení podle vyhl. 50/1978 Sb., o zabezpečení vodičů. Část V. Akustické signály pro jednotlivé operace s elektrickými a elektronickými zařízeními.

3 Část I. Základní ustanovení 1 Z důvodu častých poruch na trati a obtížném hledání závad bylo zapotřebí vytvořit tento předpis pro montáž, úpravu a údržbu elektrických slaboproudých zařízení v Klubovně KŽM Krupka. Předpis popisuje elektrotechnickou část kolejiště. Porušování tohoto předpisu je zakázáno. 2 Pro montáž elektrotechnických zařízení je třeba osoby znalé, která je schopna vyhodnotit případné následky svého jednání a rychle chyby způsobené svým jednáním odhalit a eliminovat. 3 Tento předpis je vyhotovený v elektronické i papírové podobě a musí být vždy umístěn na dobře přístupném místě. 4 Barevné značení vodičů částečně nepodléhá normě ČSN !

4 Část II. Číselní značení vodičů ve schématech Každý vodič, který je připojen do svorkovnic je třeba značit speciální bužírkou, na kterou se uvede příslušné číslo. Pro montáž jakéhokoli zařízení je třeba znát toto značení. 1 Svorka + se značí počátečním číslem 1. Poté se uvede písmeno zařízení a funkce zařízení. Například: 1K1A1 Svorka + relé K1 pro ovládání jeho cívky. Svorka se značí číslem 2. Poté se uvede písmeno a funkce zařízení. Například: 2K1A2 Svorka relé K1 pro ovládání cívky. Svorky pro přívod proudu do svorkovnic v rozvaděčích se značí obdobně. Například: 1Tr1 svorka + od transformátoru 1. 2Tr1 svorka - od transformátoru 1. 2 Seznam zařízení: Napájecí svorkovnice pro stanice: 1St_ - místo _ se uvede číslo stanice, jedná se o svorku + která stanici napájí přes kontakt pomocného relé hlavního vypínače na pultě. Pomocná relé se značí PK_ (místo _ se uvede číslo stanice) Hlavní vypínač má značení Q01. Všechny vypínače se značí písmenem Q. Přepínače QS. Stykače KM, relé K, transformátory a napájecí stanice Tr. Diody a signalizační zařízení luministenční se značí H. Spínací kontakty SB1 a vypínací kontakty SB2, Signály KO (příchozí) KI (odchozí), pojistka F, Tlumivka L, Kondezátory C.

5 Část III. Barevné značení vodičů 1 V klubovně není třeba rozdělovat značení vodičů. Značení z části bude pracovat podle normy ČSN (viz základní ustanovení). Slaboproudá zařízení budou připojena bílým vodičem průřezu 1,5 mm 2. Na každém vodiči by měla být dutinka s barvou polarity, není to však potřebné. Avšak každý vodič musí být označen bužírkou a to jak na straně Zdroje tak na koncové straně. Na bužírku se uvede značení, které popisuje část II. 2 Hřebíkové svorkovnice jsou přísně zakázány! 3 L (fáze) Hnědá, černá nebo šedá. N (střední vodič) Modrá PE (ochranný vodič) Zeleno-žlutá Ostatní vodiče bílou barvou se zančící bužírkou.

6 Část IV. - Ustanovení podle vyhlášky 50/1978 Sb., o zabezpečení elektrických a elektronických zařízení. 1 Každé zařízení musí být chráněno odpojením od zdroje a to jak zařízení slaboproudá tak zařízení silnoproudá. Tzn., že se v případě poruchy musí samočinně odpojit. Všechny kovové části musí být galvanicky spojeny zelenožlutým drátem (Licna), nebo alespoň označeny zelenožlutou izolační páskou. Taktéž musí být uzemněny a to bez ohledu na charakter a jmenovité napětí zařízení. K jinému účelu zelenožlutý vodič být použit nesmí. 2 Všechna elektrická zařízení, která nefungují na jmenovité bezpečné napětí musí být zabezpečena proti doteku rukou a označeny tabulkou Pozor, Elektrické zařízení. 3 Na každé skříni, ač i s elektronickými zařízeními musí být napsány údaje o napětí, maximálním povoleném proudu a míře zabezpečení proti doteku rukou (IP XX). 4 Na místech, které jsou dostupné na dotyk smí být pouze bezpečné napětí (do 50V~ a 120Vss). V Žádném případě N E S M Í být připojeno na napětí 230/400V střídavých!

7 Část V. Akustické signály pro ovládání Návěsti se dávají píšťalkou nebo houkačkou na pultě. Ta je umístěny v podlaze pultu a na pultě. Každý pracovník tyto tři signály musí znát. Signály se dávají. 1 Zapínání zařízení: Při jakémkoliv zapínání zařízení se podává dotaz pro zapnutí dvěma krátkými hvízdmi (z Morseovy abecedy písmeno I, což znamená zapnuto). Zapnout a ovládat jakékoli zařízení smí jen pověřená osoba. Potvrzení zapnutí se podává jedním krátkým a jedním dlouhým hvízdem, (A) což znamená ANO, pokud není možno zapnout zařízení, je vydána návěst třikrát krátký hvízd (STOP) 2 Vypínání zařízení: Pokud je vydána návěst od osoby na řídícím pultě je ji třeba ihned uposlechnout a vykonat. Při návěsti Vypnout není třeba dotazovaní. 2.2 Pokud je vydána návěst od osoby ve stanici, je pracovník na pultě povinnen se návěstí zabývat, uzná-li za vhodné, uposlechnout ji. 3 Poruchy Při spozorování jakékoli poruchy je povinnen každý přítomný pracovník vydat návěst Porucha. Vybavování návěsti je obdobné jako u návěsti Vypnout.
