1 fermacell konstrukce 3 WS 3/AP Systém předsazených stěn fermacell Stav květen 2015 Systém pro zlepšení akustických vlastností příček z tvárnic Ytong Zlepšení vzduchové neprůzvučnosti: 16 db Tloušťka stěny: 210 mm Popis: Nenosné, oboustranné opláštění příčky z tvárnic Ytong P2-500 (tl. 125 mm bez omítky) deskami fermacell 12,5 mm na akustických profilech fermacell. Systém je tvořen akustickými profily, které jsou namontovány přímo na příčce, deskami fermacell a vloženou minerální izolací. Tento systém zlepšuje hodnoty vzduchové neprůzvučnosti příčky Ytong o 16 db. Spoje desek s profilovanými TB hranami tvoří tmelená spára s použitím armovací pásky TB a Spárovacího lepidla fermacell.

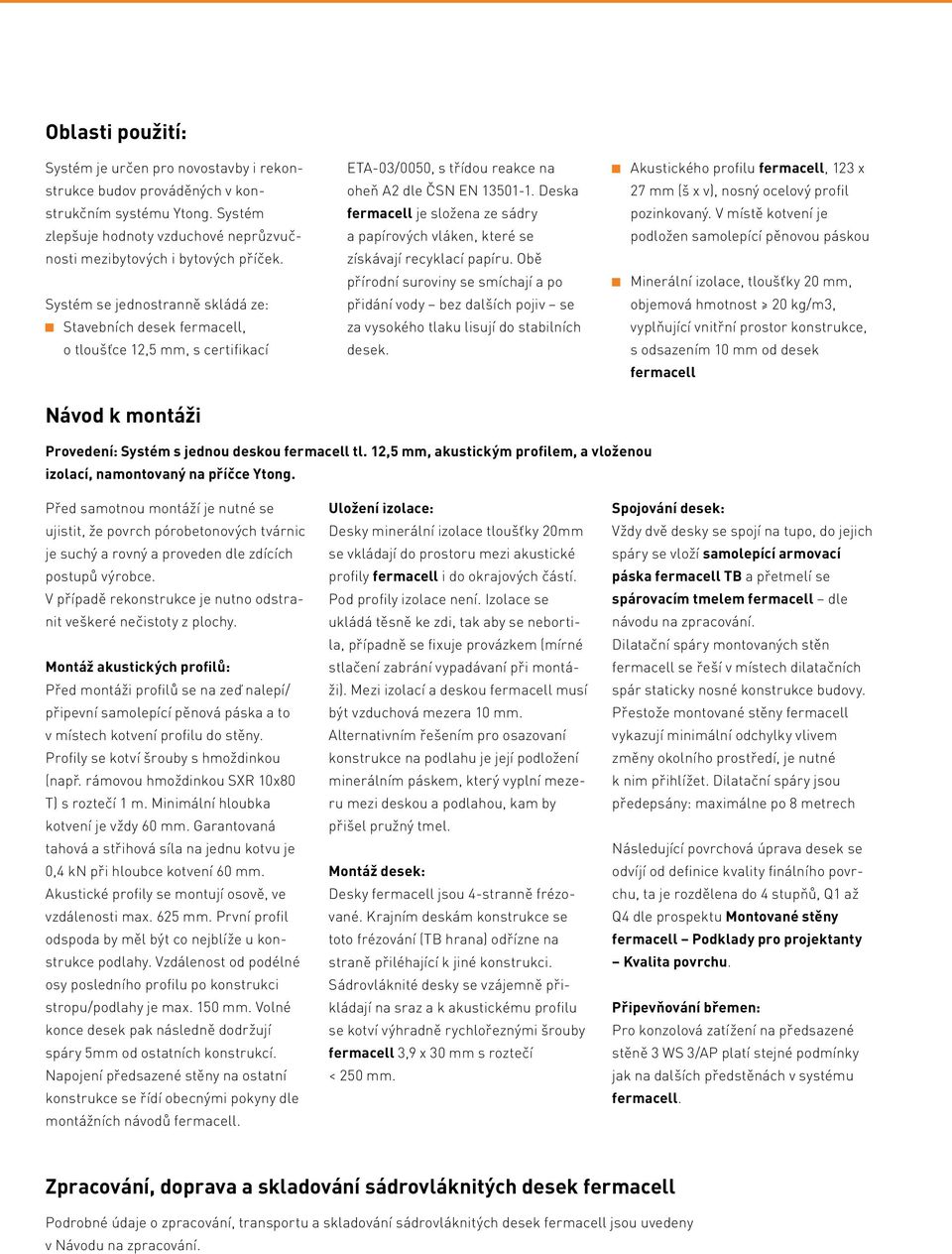

2 Oblasti použití: Systém je určen pro novostavby i rekonstrukce budov prováděných v konstrukčním systému Ytong. Systém zlepšuje hodnoty vzduchové neprůzvučnosti mezibytových i bytových příček. Systém se jednostranně skládá ze: Stavebních desek fermacell, o tloušťce 12,5 mm, s certifikací Návod k montáži ETA-03/0050, s třídou reakce na oheň A2 dle ČSN EN Deska fermacell je složena ze sádry a papírových vláken, které se získávají recyklací papíru. Obě přírodní suroviny se smíchají a po přidání vody bez dalších pojiv se za vysokého tlaku lisují do stabilních desek. Akustického profilu fermacell, 123 x 27 mm (š x v), nosný ocelový profil pozinkovaný. V místě kotvení je podložen samolepící pěnovou páskou Minerální izolace, tloušťky 20 mm, objemová hmotnost 20 kg/m3, vyplňující vnitřní prostor konstrukce, s odsazením 10 mm od desek fermacell Provedení: Systém s jednou deskou fermacell tl. 12,5 mm, akustickým profilem, a vloženou izolací, namontovaný na příčce Ytong. Před samotnou montáží je nutné se ujistit, že povrch pórobetonových tvárnic je suchý a rovný a proveden dle zdících postupů výrobce. V případě rekonstrukce je nutno odstranit veškeré nečistoty z plochy. Montáž akustických profilů: Před montáži profilů se na zeď nalepí/ připevní samolepící pěnová páska a to v místech kotvení profilu do stěny. Profily se kotví šrouby s hmoždinkou (např. rámovou hmoždinkou SXR 10x80 T) s roztečí 1 m. Minimální hloubka kotvení je vždy 60 mm. Garantovaná tahová a střihová síla na jednu kotvu je 0,4 kn při hloubce kotvení 60 mm. Akustické profily se montují osově, ve vzdálenosti max. 625 mm. První profil odspoda by měl být co nejblíže u konstrukce podlahy. Vzdálenost od podélné osy posledního profilu po konstrukci stropu/podlahy je max. 150 mm. Volné konce desek pak následně dodržují spáry 5mm od ostatních konstrukcí. Napojení předsazené stěny na ostatní konstrukce se řídí obecnými pokyny dle montážních návodů fermacell. Uložení izolace: Desky minerální izolace tloušťky 20mm se vkládají do prostoru mezi akustické profily fermacell i do okrajových částí. Pod profily izolace není. Izolace se ukládá těsně ke zdi, tak aby se nebortila, případně se fixuje provázkem (mírné stlačení zabrání vypadávaní při montáži). Mezi izolací a deskou fermacell musí být vzduchová mezera 10 mm. Alternativním řešením pro osazovaní konstrukce na podlahu je její podložení minerálním páskem, který vyplní mezeru mezi deskou a podlahou, kam by přišel pružný tmel. Montáž desek: Desky fermacell jsou 4-stranně frézované. Krajním deskám konstrukce se toto frézování (TB hrana) odřízne na straně přiléhající k jiné konstrukci. Sádrovláknité desky se vzájemně přikládají na sraz a k akustickému profilu se kotví výhradně rychlořeznými šrouby fermacell 3,9 x 30 mm s roztečí < 250 mm. Spojování desek: Vždy dvě desky se spojí na tupo, do jejich spáry se vloží samolepící armovací páska fermacell TB a přetmelí se spárovacím tmelem fermacell dle návodu na zpracování. Dilatační spáry montovaných stěn fermacell se řeší v místech dilatačních spár staticky nosné konstrukce budovy. Přestože montované stěny fermacell vykazují minimální odchylky vlivem změny okolního prostředí, je nutné k nim přihlížet. Dilatační spáry jsou předepsány: maximálne po 8 metrech Následující povrchová úprava desek se odvíjí od definice kvality finálního povrchu, ta je rozdělena do 4 stupňů, Q1 až Q4 dle prospektu Montované stěny fermacell Podklady pro projektanty Kvalita povrchu. Připevňování břemen: Pro konzolová zatížení na předsazené stěně 3 WS 3/AP platí stejné podmínky jak na dalších předstěnách v systému fermacell. Zpracování, doprava a skladování sádrovláknitých desek fermacell Podrobné údaje o zpracování, transportu a skladování sádrovláknitých desek fermacell jsou uvedeny v Návodu na zpracování.

3 Podélný řez stěnou, detail napojení na okolní konstrukce Podélný řez stěnou, detail spojování desek 30 mm 30 mm 12,5 12,5 mm mm 5 mm 5 mm 150 mm 150 mm 625 mm 625 mm 100 mm 100 mm (9) (9) Schéma konstrukce Schéma konstrukce sádrovláknitá deska fermacell 12,5 mm sádrovláknitá deska fermacell tl. 12,5 mm minerální izolace, 20 mm s profilovanou TB hranou akustický profil fermacell minerální izolace, 20 mm rychlořezné šrouby fermacell 3,9 x 30 mm akustický profil fermacell pružný těsnící tmel, PU tmel nebo rychlořezné šrouby fermacell 3,9 x 30 mm modifikovaný silikon nosný podklad pružný těsnící tmel nebo alternativně: podloženo okrajovou izolační páskou konstrukce stropu nosný podklad (9) konstrukce podlahy

4 Příčný řez konstrukcí 3 WS 3/AP 12,5 mm sádrovláknitá deska fermacell 20 mm minerální izolace 27 mm akustický profil fermacell Rychlořezné šrouby fermacell 3,9 x 30 mm Tmelená spára u desky s profilovanou TB hranou: armovací páska TB přetmelená spárovacím tmelem fermacell Pružný těsnící tmel, PU tmel nebo modifikovaný silikon Napojovací těsnění

5 Spotřeba materiálu Provedení: Jedna deska fermacell tloušťky 12,5 mm kotvená na akustickém profilu fermacell s vloženou izolací, aplikovaná oboustranně na Ytong příčce. Spotřeba materiálu při oboustranném provedení systému Deska fermacell TB 4-stranně frézovaná: tloušťka 12,5 mm (nebo deska na výšku místnosti 1250 x 2750 mm) množství na jednotka 1 m² systému 2,0 m² Rychlořezné šrouby fermacell 3,9 x 30 mm 40 ks Akustický profil fermacell 3,32 bm Armovací páska TB 2 (1,6) m Spárovací tmel fermacell 0,7 (0,6) kg Minerální izolace s objemovou hmotností 20 kg/m 3, tloušťka 20 mm 1,6 m² Šroub s hmoždinkou (např. rámová hmoždinka SXR 10 x 80 T) 16 ks Spárovací tmel fermacell (dotmelení) 0,3 kg Doplňkové materiály (spotřeba při oboustranné aplikaci) Celoplošné tmelení jemným finálním tmelem pro kvalitu povrchu Q4 (cca tl. 3 mm) 0,34 litr Celoplošné tmelení plošnou sádrovou stěrkou pro kvalitu povrchu Q4 (pro tl. 1 mm) 2 kg Technické údaje Technické údaje Opláštění konstrukce Sádrovláknitá deska fermacell (alternativně deska s TB hranou) 1 x 12,5 mm z každé strany Osová rozteč nosných profilů Maximální osová vzdálenost 625 mm Druh nosní konstrukce Akustický profil fermacell, pozinkovaný, 123 x 27 mm 1,66 bm/m 2 Akustické vlastnosti Zlepšení vzduchové neprůzvučnosti 16 db

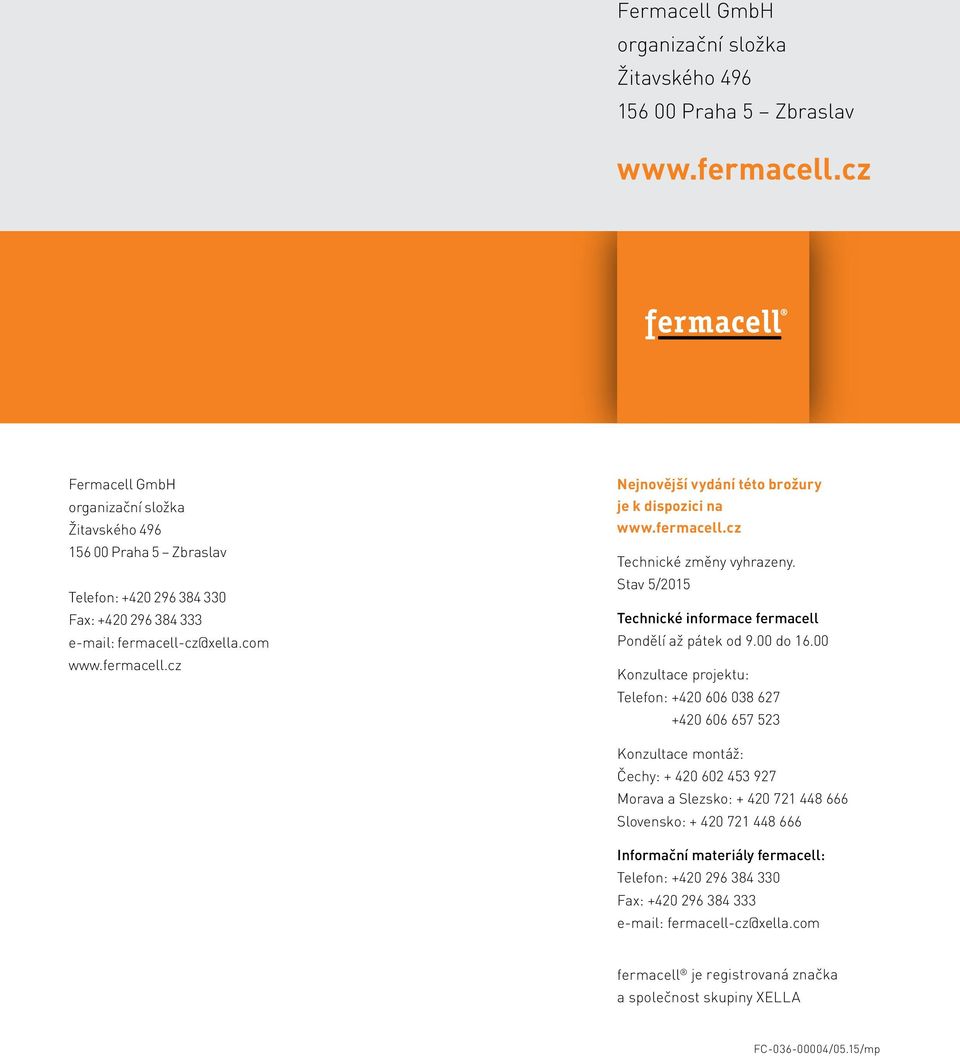

6 Fermacell GmbH organizační složka Žitavského Praha 5 Zbraslav Fermacell GmbH organizační složka Žitavského Praha 5 Zbraslav Telefon: Fax: fermacell-cz@xella.com Nejnovější vydání této brožury je k dispozici na Technické změny vyhrazeny. Stav 5/2015 Technické informace fermacell Pondělí až pátek od 9.00 do Konzultace projektu: Telefon: Konzultace montáž: Čechy: Morava a Slezsko: Slovensko: Informační materiály fermacell: Telefon: Fax: fermacell-cz@xella.com fermacell je registrovaná značka a společnost skupiny XELLA FC /05.15/mp
