1 1 D.1.4.B ZAŘÍZENÍ VZDUCHOTECHNIKY A CHLAZENÍ 1 TECHNICKÁ ZPRÁVA Účelem tohoto technického řešení je zpracování projektové dokumentace vzduchotechniky v rozsahu projektu pro stavební povolení. Předmětem projektu jsou zařízení pro nucené větrání v rodinném domě a chlazení vybraných místností. Obsah projektu: stupeň projektové dokumentace pro provedení stavby přílohy projektu: 1 technická zpráva 2 soupis prací-specifikace zařízení 3-5 výkresová část M 1:50 OBSAH technická zpráva a) Výpis použitých norem, normových hodnot a předpisů 2 b) Výchozí podklady 2 c) Požadavky na profesi - zadání 2 d) Klimatické podmínky místa stavby 2 e) Požadované mikroklimatické podmínky 2 f) Údaje o škodlivinách se stanovením emisí a jejich koncentrace 4 g) Provozní podmínky 4 h) Provozní režim 4 i) Popis navrženého řešení a dimenzování 4 j) Bilance energií, médií a potřebných hmot 6 k) Zásady ochrany zdraví, bezpečnosti práce při provozu zařízení 7 l) Ochrana životního prostředí, ochrana proti hluku a vibracím, požární opatření 7 m) Požadavky na postup realizačních prací a podmínky projektanta pro realizaci díla, jeho uvedení do provozu a provozování během životnosti stavby 8

2 2 a. Výpis použitých norem, normových hodnot a předpisů - ČSN EN změna Z1 Větrání budov -Stanovení výkonových kritérií pro větrací systémy obytných budov - Nařízení vlády 148/2006 o ochraně zdraví před nepříznivými účinky hluku a vibrací + novela NV 272/ ČSN Požární bezpečnost staveb. Ochrana staveb proti šíření požáru vzduchotechnickým zařízením - ČSN EN Větrání budov -Stanovení výkonových kritérií pro větrací systémy obytných budov - ČSN Navrhování vzduchotechnických a klimatizačních zařízení - ČSN Výpočet tepelné zátěže klimatizovaných prostorů b. Výchozí podklady Při zpracování projektu vzduchotechnických zařízení vycházel projektant z rozpracovaných stavebních výkresů a z dalších podkladů od hlavního zpracovatele projektu. c. Požadavky na profesi - zadání Větrání: Nucené větrání je navrženo dle požadavků a zadání investora i hlavního zpracovatele projektu stavby. Navrženo je celkové nucené větrání objektu (mimo sklad 1.08) a podtlakové větrání koupelen a technické místnosti Chlazení: Investorem je požadováno chlazení pouze u m.č.1.06,1.10,1.18. Projekt neřeší žádný druh požárního větrání. Rovněž nebyly vzneseny požadavky na žádné specielní mikroklimatické podmínky, či technologické požadavky na VZT. d. Klimatické podmínky místa stavby Místo stavby: Štarnov-Olomoucký kraj Minimální uvažovaná výpočtová venkovní teplota vzduchu -15 C Maximální uvažovaná výpočtová venkovní teplota vzduchu 32 C e. Požadované mikroklimatické podmínky - Nucené větrání - nezajišťuje mikroklimatické podmínky. Čerstvý přiváděný vzduch je v chladném období roku ohříván na cca 20 C, v letním období není chlazen. Vzduchotechnické zařízení větrá dané prostory čerstvým filtrovaným, v zimě pomocí rekuperace s dohřevem ohřívaným a v létě neupraveným vzduchem. Tepelné ztráty jsou hrazeny systémem vytápění. - Chlazení - zajišťuje teplotní úpravu ve 3 místnostech v letním období. Výpočet pro návrh chlazení předpokládá vnitřní teplotu 26 C v prostorách s pobytem osob. V případě potřeby je možné systém využít pro vytápění. Projektován je však pouze pro chlazení, prostory jsou vytápěny teplovodním ústředním vytápěním. - Žádné zařízení není navrženo pro udržování vlhkostních poměrů.

3 3 - Minimální hygienické dávky čerstvého vzduchu 25m3/h/osoba - Podíl vzduchu oběhového VZT zařízení nepracují s oběhovým vzduchem - Množství větracího vzduchu bylo navrženo v souladu s ČSN EN změna Z1 s pomocí návrhového programu firmy ATREA Číslo místnosti Název místnosti Vnitřní teplota ( C) Požadované množství přiváděného vzduchu m3/h Skutečné množství přiváděného vzduchu m3/h Požadované množství odsávaného vzduchu m3/h 1 Pracovna Pokoj Šatna Koupelna Technická místnost 6 Zádveří WC Obývací pokoj Kuchyň Technická místnost 11 Pokoj Pokoj Ložnice Šatna Koupelna Celkem Skutečné množství odsávaného vzduchu m3/h Pro případ, že centrální větrání bude mimo provoz je v koupelnách a technické místnosti (prostory bez oken) navrženo nucené podtlakové větrání Pro nárazové větrání jsou stanoveny tyto hodnoty: koupelna 90m3/h Technická místnost 220m3/h Kuchyňský odsavač včetně montáže je součástí dodávky vybavení interiéru. Projekt vzduchotechniky řeší pouze výfuk nad střechu objektu. Projektant v době zpracování této PD neznal jaký odsavač bude použit. Navržená dimenze potrubí Ø150 je univerzální pro odsavače s průměrem hrdla mm a splňuje požadavky odsavačů s výkonem cca m3/h. Pro správnou funkci digestoře je však nutno umožnit přisávání vzduchu otevřeným oknem z venkovního prostoru. Z tohoto důvodu není vhodné použití vysoce výkonných digestoří o výkonu m3/h. Doporučeno je provedení, které umožňuje recirkulační provoz (zimní obdobíprovoz krbu atd.). Důležité upozornění na možný konflikt s krbem umístěným ve stejném větraném prostoru: Projekt vzduchotechniky se problematikou krbu nezabývá, návrh přesného typu specializovanou firmou bude předmětem dalšího stupně PD. Při návrhu krbu je nutno respektovat tato upozornění: 1. Prostory, kde jsou umístěny spotřebiče paliv otevřené (provedení B) nebo uzavíratelné (podle ČSN734201) nesmí být větrány podtlakově! Je tedy možno instalovat pouze krb se 100% uzavřenou spalovací komorou (spotřebič typu "C") s přívodem spalovacího

4 4 vzduchu samostatným potrubím. 2. Pokud tento požadavek nebude možno splnit, pak je možno v kuchyni osadit pouze recirkulační digestoř! f. Údaje o škodlivinách se stanovením emisí a jejich koncentrace VZT zařízení není zdrojem škodlivin, ani nezajišťuje jejich odsávání. Odpadní vzduch není znečištěn škodlivinami. g. Provozní podmínky Tepelné ztráty: neuvedeno VZT zařízení nezajišťuje vytápění Tepelné zisky: m.č pracovna 3000W m.č obývací pokoj 4400W m.č ložnice 3000W h. Provozní režim Centrální větrání s rekuperací má provoz nepřetržitý, případně přerušovaný v automatickém časovém režimu, je možno také nastavit variantu s tlumeným provozem v době, kdy není dům využíván. Vzhledem k rozsáhlosti objektu jsou pro vyregulování vzduchových výkonů na odbočkách osazeny regulátory konstantního průtoku. Je však nutno upozornit, že správná funkce regulátorů je zajištěna pouze při plném výkonu zařízení na projektovaný výkon a nelze zaručit, že při sníženém výkonu dojde ke stejnoměrnému snížení u všech místností. Proto raději doporučuji přerušovaný chod. Všechny prostory jsou větrány trvale centrálním nuceným větráním. V případě poruchy, nebo například při odstávce v letním období je možno větrat přirozeně okny. Pro tento případ jsou prostory koupelen a technické místnosti (bez oken) doplněny větráním nuceným podtlakovým. Všechna drobná VZT zařízení mají provozní režim občasný. - Ventilátory v koupelnách v případě potřeby po po spuštění vypínačem z větrané místnosti, po vypnutí s doběhem cca 6min. - Ventilátor v technické místnosti (server) spouštět ručně a automaticky při překročení nastavené teploty. - Chlazení v m.č.1.06,1.10,1.18 je v provozu dle potřeby a dle nastavené požadované vnitřní teploty i. Popis navrženého řešení a dimenzování Zařízení č.1 - Chlazení m.č.1.06,1.10,1.18 Systém zajišťuje chlazení prostorů cirkulačním vzduchem pomocí 2 lokálních vnitřních nástěnných jednotek (ložnice) a jedné stropní kazetové jednotky (pracovna) napojených na 3 samostatné venkovní chladící jednotky (systémy SPLIT) osazené na střeše objektu. Systémy jsou vyráběny pouze v provedení tepelné čerpadlo. Jak již název napovídá systém v provedení tepelné čerpadlo umožňuje v letním období chladit a v zimním období efektivně vytápět jednotlivé prostory. Původně však navržen zejména pro chlazení v letním období. Uživatel však může systém vytápění volit dle potřeby. Systémy jsou vybaveny napěťově řízenými kompresory s proměnným průtokem chladiva. V praxi to znamená, že elektrický příkon systému je přímo úměrný momentálnímu chladícímu nebo topnému výkonu. Rovněž rázy do el.sítě, způsobené rozběhem systému jsou eliminovány, protože frekvenčně řízený kompresor se rozbíhá plynule. Systémy pracují standardně pouze s cirkulačním vzduchem. Navržené klimatizační zařízení splňuje běžné nároky kladené na provoz pobytových místností staveb při dodržení minimální hlučnosti a vysoké hospodárnosti provozu.

5 5 Zařízení se ovládá pro každou místnost samostatně pomocí bezdrátových ovladačů, po nastavení požadovaných hodnot je již další provoz automatický. Zařízení č.2 Větrání s rekuperací Větrání objektu je navrženo jako nucené centrální rovnotlaké. Pro větrání je navržena kompaktní větrací jednotka, která bude zajišťovat přívod čerstvého upraveného vzduchu i odvod odpadního vzduchu. VZT jednotka je osazena na stěně v prostoru skladu. Přiváděný vzduch bude filtrován, v zimním období předehříván vysoce účinným deskovým protiproudým rekuperátorem. Pro nastavení vzduchového výkonu a zejména s ohledem na energetickou náročnost větrání jsou ventilátory poháněny EC motory s plynulou regulací výkonu. Vzhledem k vysoké účinnosti rekuperace je dohřev vzduchu zajišťován vestavěným elektrickým ohřívačem. Určitou daní za vysokou účinnost rekuperace je riziko namrzání kondenzátu na odpadní straně rekuperátoru. K této situaci dochází výjimečně při venkovních teplotách pod cca -10 C. Jako protimrazová ochrana rekuperátoru slouží předehřev venkovního vzduchu před rekuperátorem. K tomuto účelu je navržen externí potrubní elektrický ohřívač. Distribuce vzduchu je přizpůsobena dispozičnímu uspořádání. Čerstvý upravený vzduch bude přiváděn potrubím vedeným v SDK krytu pod stropem, distribuce talířovými ventily. Čerstvý upravený vzduch je přiváděn do obytných místností (přetlakové větrání) a naopak odváděn je ze sociálních zařízení, částečně z kuchyně a pomocných prostorů (podtlakové větrání). Dle informací investora, budou v prostorách chodeb podhledy s obvodovou spárou, proto je převádění vzduchu mezi obytnými místnostmi navrženo ( viz vzorový řez) pomocí horního ochozu s hlukově tlumícím potrubím a talířovým ventilem v podhledu.. Pro převádění vzduchu mezi chodbami a sociálními zařízeními je možné více řešení. Jsou to např. netěsnost zasouvacích dveří, spáry pod dveřmi, nebo dveřní mřížky. Řešení bude součástí stavby, nebo vybavení interieru. Výfuk do venkovního prostoru bude vyveden nad střechu, nasávání vzduchu čerstvého bude ukončeno mřížkou v zastíněné části dvorní fasády. Vzhledem k rozsáhlosti objektu jsou pro vyregulování vzduchových výkonů na odbočkách osazeny regulátory konstantního průtoku. Systém se ovládá automaticky dle předem nastaveného časového programu. Ovládací panel jednotky bude osazen přímo u jednotky, nebo v sousední kanceláři. Zařízení č.3 - Větrání koupelen m.č.1.03,1.15 Větrání je navrženo jako nucené podtlakové pomocí malých radiálních ventilátorů osazených v podhledu. Výfuky ventilátorů jsou vyvedeny nad střechu objektu. Přisávání z okolních větraných prostorů netěsností šoupacích dveří, případně dveřními mřížkami. Ventilátory se budou spouštět ručně vypínačem s automatickým doběhem. Po vypnutí má ventilátor automatický chod cca 6min. Automatické spouštění od světla v tomto případě nelze použít, neboť ventilátory slouží pouze jako alternativa k centrálnímu větrání a nepředpokládá se současné používání obou systémů. Zařízení č.4 - Větrání technické m.č.1.07 Větrání je navrženo jako nucené podtlakové pomocí malého radiálního ventilátoru osazeného na stropě. Výfuk ventilátoru je vyveden nad střechu objektu. Přisávání z prostoru chodby stěnovou mřížkou.

6 6 Ventilátor se bude spouštět ručně vypínačem v případě potřeby a prostorovým termostatem při dosažení nastavené teploty. Pozor! Projektant neměl k dispozici zadání případné tepelné zátěže, proto byl výkon ventilátoru stanoven odhadem. Zařízení č.5 - odvod vzduchu od digestoře Odvod vzduchu od kuchyňské digestoře zajišťuje kruhové ocelové VZT potrubí SPIRO vyvedené nad střechu objektu, kde bude potrubí ukončeno šikmým výfukem. Vlastní kuchyňský odsavač včetně montáže je součástí dodávky vybavení interiéru. Projekt vzduchotechniky řeší pouze jeho výfuk nad střechu objektu. Projektant v době zpracování této PD neznal jaký odsavač bude použit (součást dodávky interiéru). Navržená dimenze potrubí Ø150 je univerzální pro odsavače s průměrem hrdla mm a splňuje požadavky odsavačů s výkonem cca 300m3/h. j. Bilance energií, médií a potřebných hmot Zařízení č.1 - Chlazení m.č.1.06,1.10,1.18 1kpl klimatizační systém SPLIT inverter Q chladící =3,4 kw(0,85-4,0), Q topný =4,5kW 230 V/1-fáze/50 Hz, El.příkon P=0,24-1,20 kw, SEER koeficient roční energetické účinnosti chlazení 5,6 (A+) SCOP koeficient roční energetické účinnosti topení 3,8 (A) 1kpl klimatizační systém SPLIT inverter Q chladící =4,2 kw(0,85-5,0), Q topný =5,3kW 230 V/1-fáze/50 Hz, El.příkon P= 0,26-1,93kW, SEER koeficient roční energetické účinnosti chlazení 6,6 (A++) SCOP koeficient roční energetické účinnosti topení 4,0 (A+) 1kpl klimatizační systém SPLIT inverter Q chladící =3,5 kw(0,85-4,0), Q topný =4,0kW 230 V/1-fáze/50 Hz, El.příkon P=0,250-1,050 kw, SEER koeficient roční energetické účinnosti chlazení 7,6 (A++) SCOP koeficient roční energetické účinnosti topení 4,8 (A++) Chod zařízení primárně pouze pro chlazení v letním období, i když je možno v případně využít i k vytápění. Zařízení je navrženo pouze do 3 místností, vytápění objektu je centrální teplovodní. Zařízení č.2 - Větrání s rekuperací 1kpl centrální větrací systém VZT jednotka s protiproudým deskovým rekuperátorem, ventilátory poháněny EC motory s plynulou regulací otáček, filtr F7přívod, G4 odvod Vzduchový výkon přívod=odvod=330m3/h Elektrický příkon instalovaný 2,14kW, z toho: - 1,6kW předehřívač skutečný příkon při te -15 C = 500W krátkodobě pouze jako protinámrazová ochrana rekuperátoru při velmi nízkých venkovních teplotách (instalovaný příkon je vysoký pouze z důvodu vyráběného sortimentu) - 0,2kW dohřívač - skutečný příkon při te -15 C = 100W - 0,34kW elektromotory ventilátorů- skutečný příkon v pracovním bodě = 178W Zařízení č.3 - Větrání koupelen 2ks Malý radiální nástěnný ventilátor Qv=90m3/h, 230V, P=27,3W Ventilátory slouží k odvětrání prostorů pouze pokud není v provozu systém centrálního větrání s rekuperací (např. v letním období).

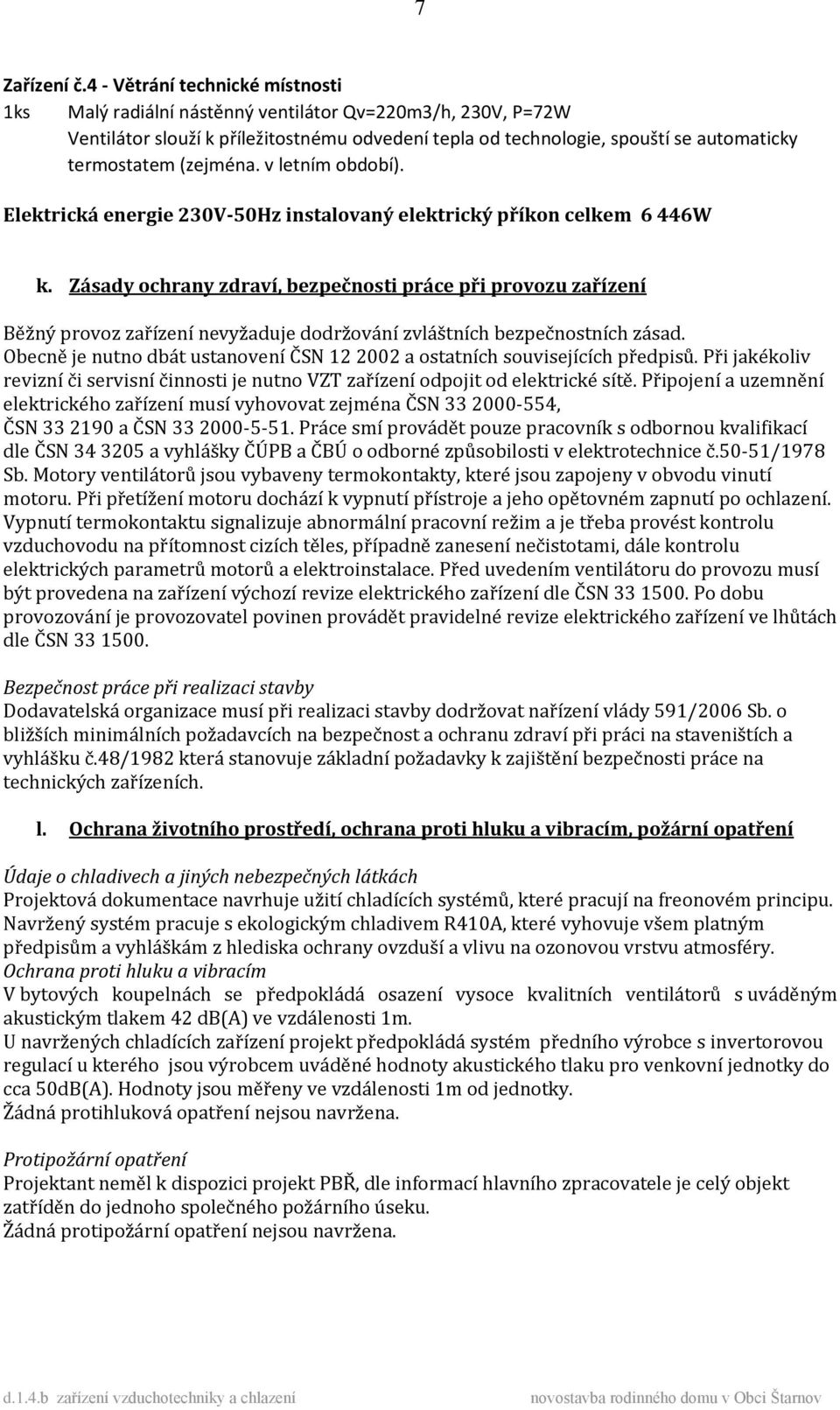

7 7 Zařízení č.4 - Větrání technické místnosti 1ks Malý radiální nástěnný ventilátor Qv=220m3/h, 230V, P=72W Ventilátor slouží k příležitostnému odvedení tepla od technologie, spouští se automaticky termostatem (zejména. v letním období). Elektrická energie 230V-50Hz instalovaný elektrický příkon celkem 6 446W k. Zásady ochrany zdraví, bezpečnosti práce při provozu zařízení Běžný provoz zařízení nevyžaduje dodržování zvláštních bezpečnostních zásad. Obecně je nutno dbát ustanovení ČSN a ostatních souvisejících předpisů. Při jakékoliv revizní či servisní činnosti je nutno VZT zařízení odpojit od elektrické sítě. Připojení a uzemnění elektrického zařízení musí vyhovovat zejména ČSN , ČSN a ČSN Práce smí provádět pouze pracovník s odbornou kvalifikací dle ČSN a vyhlášky ČÚPB a ČBÚ o odborné způsobilosti v elektrotechnice č.50-51/1978 Sb. Motory ventilátorů jsou vybaveny termokontakty, které jsou zapojeny v obvodu vinutí motoru. Při přetížení motoru dochází k vypnutí přístroje a jeho opětovném zapnutí po ochlazení. Vypnutí termokontaktu signalizuje abnormální pracovní režim a je třeba provést kontrolu vzduchovodu na přítomnost cizích těles, případně zanesení nečistotami, dále kontrolu elektrických parametrů motorů a elektroinstalace. Před uvedením ventilátoru do provozu musí být provedena na zařízení výchozí revize elektrického zařízení dle ČSN Po dobu provozování je provozovatel povinen provádět pravidelné revize elektrického zařízení ve lhůtách dle ČSN Bezpečnost práce při realizaci stavby Dodavatelská organizace musí při realizaci stavby dodržovat nařízení vlády 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích a vyhlášku č.48/1982 která stanovuje základní požadavky k zajištění bezpečnosti práce na technických zařízeních. l. Ochrana životního prostředí, ochrana proti hluku a vibracím, požární opatření Údaje o chladivech a jiných nebezpečných látkách Projektová dokumentace navrhuje užití chladících systémů, které pracují na freonovém principu. Navržený systém pracuje s ekologickým chladivem R410A, které vyhovuje všem platným předpisům a vyhláškám z hlediska ochrany ovzduší a vlivu na ozonovou vrstvu atmosféry. Ochrana proti hluku a vibracím V bytových koupelnách se předpokládá osazení vysoce kvalitních ventilátorů s uváděným akustickým tlakem 42 db(a) ve vzdálenosti 1m. U navržených chladících zařízení projekt předpokládá systém předního výrobce s invertorovou regulací u kterého jsou výrobcem uváděné hodnoty akustického tlaku pro venkovní jednotky do cca 50dB(A). Hodnoty jsou měřeny ve vzdálenosti 1m od jednotky. Žádná protihluková opatření nejsou navržena. Protipožární opatření Projektant neměl k dispozici projekt PBŘ, dle informací hlavního zpracovatele je celý objekt zatříděn do jednoho společného požárního úseku. Žádná protipožární opatření nejsou navržena.

8 8 m. Požadavky na postup realizačních prací a podmínky projektanta pro realizaci díla, jeho uvedení do provozu a provozování během životnosti stavby Vzhledem k malému rozsahu nejsou žádné specielní požadavky stanoveny. Při návrhu bylo v maximální míře využito typových dílů. Tvary potrubí jsou zřejmé z výkresové dokumentace. Zejména je nutno dbát na správnost tvarů odboček a přechodů. Závěsy potrubí budou typové, případně budou zhotoveny na místě z dodaného materiálu. Pro rozvod vzduchu je převážně použito kruhové potrubí SPIRO z ocelového pozink. Plechu, částečně i potrubí čtyřhranné. Přesné umístění vyústek (ventilů) není záměrně kótováno - bude upřesněno při řešení interieru. Regulátory průtoku je nutno nastavit na projektované hodnoty Pod regulátory je nutno osadit revizní otvory (dod.stavby), napojení pomocí ohebných hadic, nebo provést osazení do RD instaboxů s revizními otvory, aby bylo možno zajišťovat servis. Všechny kovové prvky, závěsy, spojovací materiál apod. musí být povrchově upraveny pozinkováním. Je nutné, aby dodavatel seznámil investora s alternativami z jiných korozivzdornějších materiálů. Zejména se jedná o prvky nad střešním pláštěm. Veškeré výfuky do střechy budou ukončeny pomocí typových prvků samotahové hlavice CAGI z ocelového pozinkovaného plechu s povrchovou úpravou komaxit, nebo v provedení z materiálu TitanZinek, je však nutno způsob řešení prostupů koordinovat s dodavatelem střešního pláště. Nátěry nebudou prováděny, s výjimkou nátěrů z estetického hlediska dle požadavků architekta, v tomto případě budou součástí PSV stavby. Profese ZTI zajistí odvedení kondenzátu od klimajednotek zařízení č.1 a od VZT jednotky zařízení č.2. V Olomouci: Vypracoval: Jan Mikeš
