2 Technická zpráva Předmětem projektu je návrh vytápění rekonstruované bytové jednotky v 1.N.P. v ulici Lesní 532, Rychnov u Jablonce nad Nisou Zpracovatel projektové dokumentace : TH-Projekt s.r.o., Alšovice 233, Pěnčín, IČO , DIČ CZ Ing. Antonín Horych - autorizovaný technik v oboru technika prostředí, specializace vytápění, vzduchotechnika a zdravotní technika ČKAIT , ke dni mob horych@volny. cz Datum : 2/2016 Základní údaje o stavbě. Jedná se o stavební úpravy stávající bytové jednotky 2+1 v přízemí Bytového domu č.p. 532 v ulici Lesní, v Rychnově u Jablonce nad Nisou. V Bytovém domě jsou celkem čtyři bytové jednotky, stavební úpravy se týkají pouze bytové jednotky 2+1 v přízemí. Bytový dům respektive bytová jednotka, která je předmětem dokumentace, je zděný z plných cihel, s dřevěnými trámovými stropy mezi přízemím a 1.patrem. Dům je podsklepený, strop mezi suterénem a přízemím je tvořen ocelovými nosníky s vloženými vložkami hurdis nebo s plochými klenbami z plných cihel. V této části projektové dokumentaci je řešeno teplovodní vytápění. Zdrojem tepla pro vytápění a ohřev teplé vody bude plynový kotel o výkonu pro vytápění 17,4kW a výkonu pro ohřev teplé vody 24kW. Teplá voda bude ohřívána v integrovaném zásobníku v kotli o objemu 45 l str. 1

Antonín Horych - autorizovaný technik v oboru technika prostředí, specializace vytápění, vzduchotechnika a zdravotní technika ČKAIT 0500778, ke dni 29.2.2000 mob. 777 26 39 11 e-mail : horych@volny.

3 Kotel Zdrojem tepla pro vytápění a ohřev teplé vody rodinného domu bude plynový kondenzační kotel provedení C o výkonu pro vytápění 17,4kW a výkonu pro ohřev teplé vody 24kW. Kotel bude zavěšen typovým závěsem na zdivu. Před napojením přívodní a vratné topné vody do kotle budou v potrubí instalovány kulové uzávěry, filtr a vypouštěcí ventily. Manometr, tlakoměr, pojistný ventil,kotlové čerpadlo je vestavěn v kotli. Kotlové čerpadlo zajistí nucený oběh v topném okruhu. Parametry soustavy : vodní objem : 75 dm 3 výpočtový tepelný spád - otopná tělesa: 75/55 O C výpočtový průtok topné vody - otopná tělesa : 0,455 m3/h výkon : 10,6 kw potřebný diferenční tlak otopné soustavy : 8 kpa Výpočet objemu exp. nádoby : 300 O = 1,3 x 1,25 x 0,0355 x 75 x = 4,9 l Zabezpečovací zařízení Zabezpečovací zařízení je voleno vestavěnou exp. nádobou v kotli 8l Komínová technika, kondenzát Odtah spalin a přívod spalovacího vzduchu je nucený. Od kotle bude veden odvod spalin potrubím z plastu pr.80mm. Potrubí odvodu spalin bude vedeno ve stávajícím komínovém tělese nad střechu do venkovního prostoru. Průchodnost komína bude prověřena kominickou odbornou firmou. Kondenzát bude sveden do stávajícího odpadu u dřezu v kuchyni. Přívod spalovacího vzduchu bude řešen potrubím pr.80 mm, které bude vedeno z fasády a dále v podhledu v koupelně. Potrubí pro přívod vzduchu bude ukončeno typovou nasávací hlavicí se sítem proti vnikání hmyzu. Ohřev teplé vody Teplá voda bude ohřívána v integrovaném zásobníku v kotli o objemu 45 l. Zabezpečovací zařízení ohřívače bude provedeno dle ČSN , tj. pojistnou sestavou pro zásobníky teplé vody. Potrubní síť. Rozvody jsou navrženy z vícevrstvého potrubí PEX- AL PEX vedené ve zdivu. Viditelné rozvody u kotle a v koupelně jsou voleny měděné o pevnosti N/mm 2, spojované pájením. Veškerá potrubí budou izolována izolací Tubex tl. 20mm. Topná voda bude upravena dle požadavku výrobce kotle. str. 2

Manometr, tlakoměr, pojistný ventil,kotlové čerpadlo je vestavěn v kotli. Kotlové čerpadlo zajistí nucený oběh v topném okruhu.

4 Otopná tělesa V místnostech budou instalována otopná desková tělesa s vestavěným ventilem. Na ventilech otopných těles budou instalovány termostatické hlavice. Stavební úpravy Budou provedeny všechny drážky a průrazy ve zdivu a v konstrukci podlahy pro instalaci potrubního rozvodu Regulace vytápění Ekvitermní regulace topné vody je součástí kotle a bude nastavena na vytápění topnými tělesy o max. tepelném spádu 75/55 0 C. Kotel bude dovybaven čidlem venkovní teploty. Propojení bude kabelem JYTY 2x1,0. Závěr Projektová dokumentace byla zpracována podle platných předpisů a ČSN za předpokladu montáže odbornými pracovníky. Případné změny nebo doplňky je třeba předem projednat a dohodnout s projektantem a investorem Přílohy - Součinitele prostupu tepla - Tepelný výkon dle ČSN EN str. 3

nastavena na vytápění topnými tělesy o max. tepelném spádu 75/55 0 C. Kotel bude dovybaven čidlem venkovní teploty. Propojení bude kabelem JYTY 2x1,0.

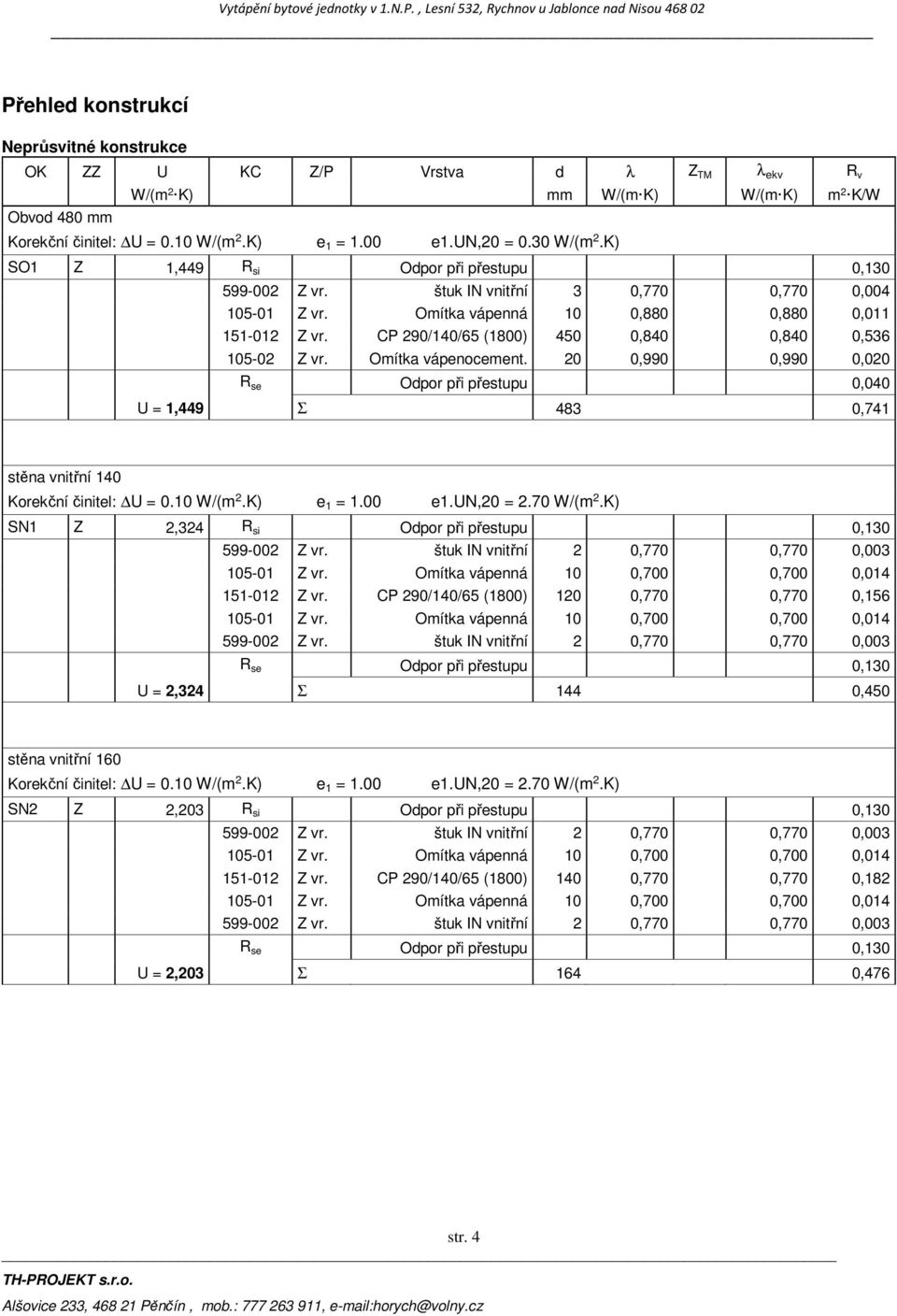

5 Přehled konstrukcí Neprůsvitné konstrukce OK ZZ U KC Z/P Vrstva d λ Z TM λ ekv R v W/(m 2 K) mm W/(m K) W/(m K) m 2 K/W Obvod 480 mm Korekční činitel: U = 0.10 W/(m 2.K) e 1 = 1.00 e1.un,20 = 0.30 W/(m 2.K) SO1 Z 1,449 R si Odpor při přestupu 0, Z vr. štuk IN vnitřní 3 0,770 0,770 0, Z vr. Omítka vápenná 10 0,880 0,880 0, Z vr. CP 290/140/65 (1800) 450 0,840 0,840 0, Z vr. Omítka vápenocement. 20 0,990 0,990 0,020 R se Odpor při přestupu 0,040 U = 1,449 Σ 483 0,741 stěna vnitřní 140 Korekční činitel: U = 0.10 W/(m 2.K) e 1 = 1.00 e1.un,20 = 2.70 W/(m 2.K) SN1 Z 2,324 R si Odpor při přestupu 0, Z vr. CP 290/140/65 (1800) 120 0,770 0,770 0,156 R se Odpor při přestupu 0,130 U = 2,324 Σ 144 0,450 stěna vnitřní 160 Korekční činitel: U = 0.10 W/(m 2.K) e 1 = 1.00 e1.un,20 = 2.70 W/(m 2.K) SN2 Z 2,203 R si Odpor při přestupu 0, Z vr. CP 290/140/65 (1800) 140 0,770 0,770 0,182 R se Odpor při přestupu 0,130 U = 2,203 Σ 164 0,476 str. 4

CP 290/140/65 (1800) 450 0,840 0,840 0,536 105-02 Z vr. Omítka vápenocement. 20 0,990 0,990 0,020 R se Odpor při přestupu 0,040 U = 1,449 Σ 483 0,741 stěna vnitřní 140 Korekční činitel: U = 0.

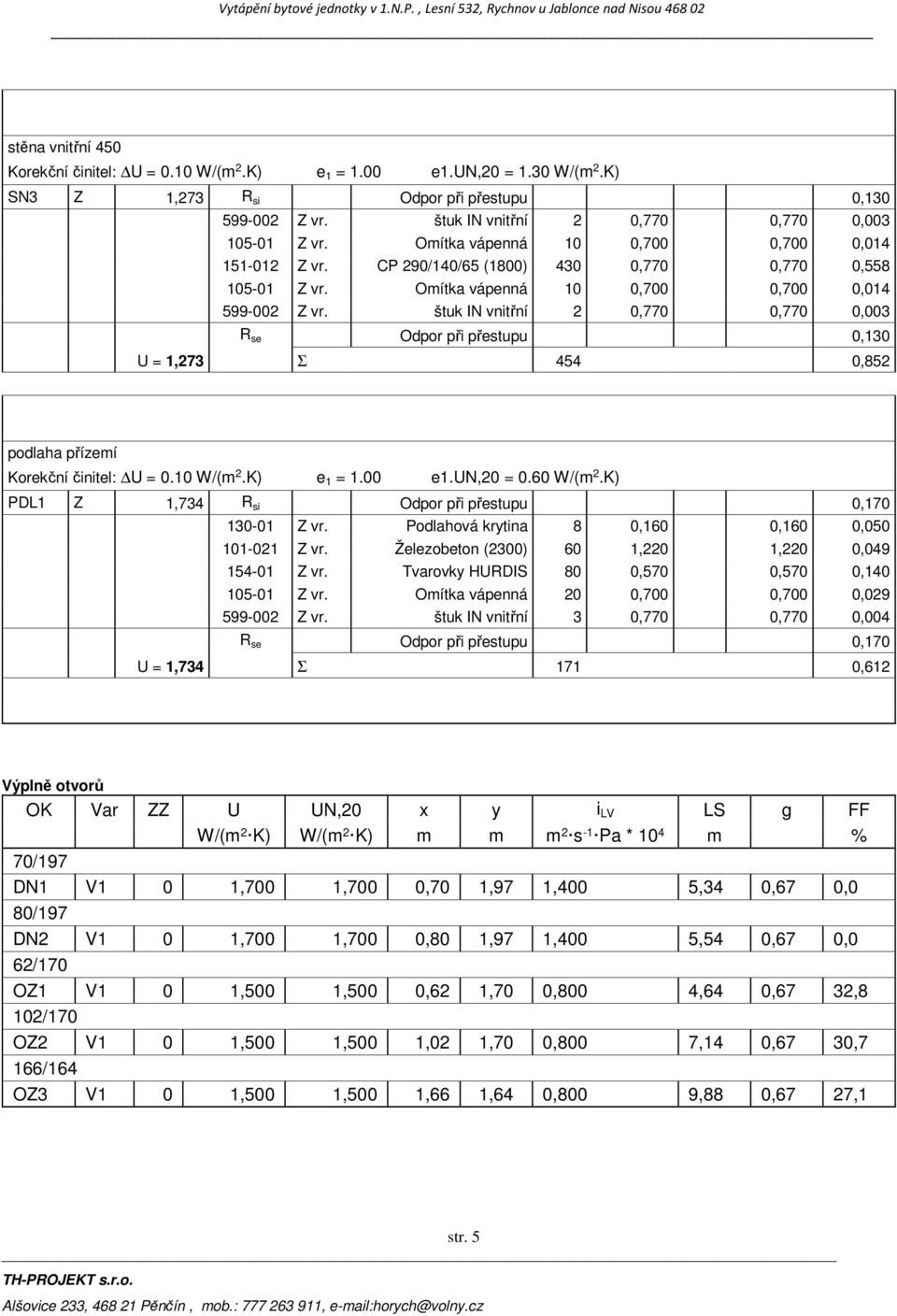

6 stěna vnitřní 450 Korekční činitel: U = 0.10 W/(m 2.K) e 1 = 1.00 e1.un,20 = 1.30 W/(m 2.K) SN3 Z 1,273 R si Odpor při přestupu 0, Z vr. CP 290/140/65 (1800) 430 0,770 0,770 0,558 R se Odpor při přestupu 0,130 U = 1,273 Σ 454 0,852 podlaha přízemí Korekční činitel: U = 0.10 W/(m 2.K) e 1 = 1.00 e1.un,20 = 0.60 W/(m 2.K) PDL1 Z 1,734 R si Odpor při přestupu 0, Z vr. Podlahová krytina 8 0,160 0,160 0, Z vr. Železobeton (2300) 60 1,220 1,220 0, Z vr. Tvarovky HURDIS 80 0,570 0,570 0, Z vr. Omítka vápenná 20 0,700 0,700 0, Z vr. štuk IN vnitřní 3 0,770 0,770 0,004 R se Odpor při přestupu 0,170 U = 1,734 Σ 171 0,612 Výplně otvorů OK Var ZZ U UN,20 x y i LV LS g FF W/(m 2 K) W/(m 2 K) m m m 2 s-1 Pa * 10 4 m % 70/197 DN1 V1 0 1,700 1,700 0,70 1,97 1,400 5,34 0,67 0,0 80/197 DN2 V1 0 1,700 1,700 0,80 1,97 1,400 5,54 0,67 0,0 62/170 OZ1 V1 0 1,500 1,500 0,62 1,70 0,800 4,64 0,67 32,8 102/170 OZ2 V1 0 1,500 1,500 1,02 1,70 0,800 7,14 0,67 30,7 166/164 OZ3 V1 0 1,500 1,500 1,66 1,64 0,800 9,88 0,67 27,1 str. 5

K) PDL1 Z 1,734 R si Odpor při přestupu 0,170 130-01 Z vr. Podlahová krytina 8 0,160 0,160 0,050 101-021 Z vr. Železobeton (2300) 60 1,220 1,220 0,049 154-01 Z vr.

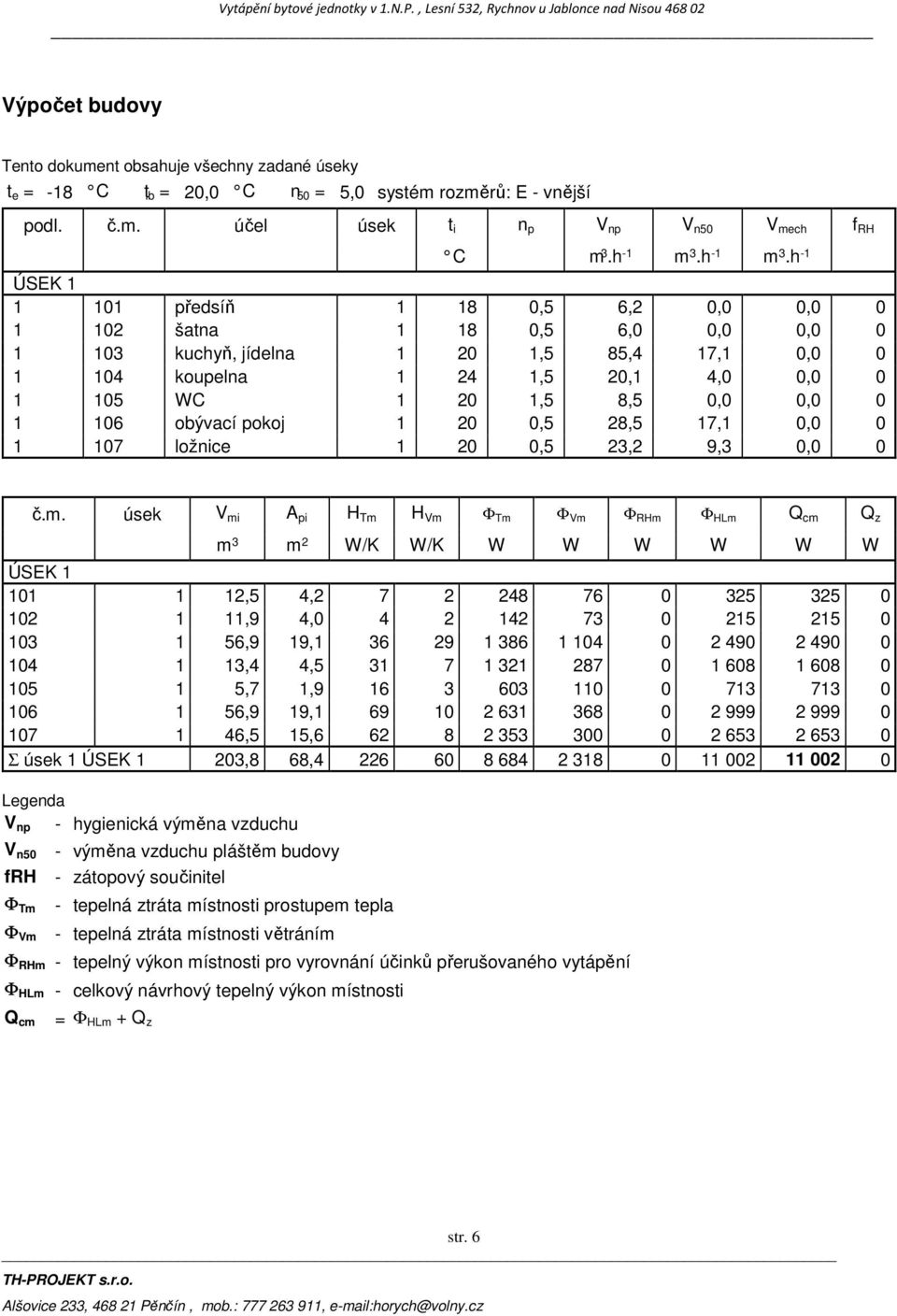

7 Výpočet budovy Tento dokument obsahuje všechny zadané úseky t e = -18 C t ib = 20,0 C n 50 = 5,0 systém rozměrů: E - vnější podl. č.m. účel úsek t i n p V np V n50 V mech f RH C m 3.h -1 m 3.h -1 m 3.h -1 ÚSEK předsíň ,5 6,2 0,0 0, šatna ,5 6,0 0,0 0, kuchyň, jídelna ,5 85,4 17,1 0, koupelna ,5 20,1 4,0 0, WC ,5 8,5 0,0 0, obývací pokoj ,5 28,5 17,1 0, ložnice ,5 23,2 9,3 0,0 0 č.m. úsek V mi A pi H Tm H Vm Φ Tm Φ Vm Φ RHm Φ HLm Q cm Q z m 3 m 2 W/K W/K W W W W W W ÚSEK ,5 4, ,9 4, ,9 19, ,4 4, ,7 1, ,9 19, ,5 15, Σ úsek 1 ÚSEK 1 203,8 68, Legenda V np - hygienická výměna vzduchu V n50 - výměna vzduchu pláštěm budovy frh Φ Tm Φ Vm - zátopový součinitel - tepelná ztráta místnosti prostupem tepla - tepelná ztráta místnosti větráním Φ RHm - tepelný výkon místnosti pro vyrovnání účinků přerušovaného vytápění Φ HLm - celkový návrhový tepelný výkon místnosti Q cm = Φ HLm + Q z str. 6

h -1 ÚSEK 1 1 101 předsíň 1 18 0,5 6,2 0,0 0,0 0 1 102 šatna 1 18 0,5 6,0 0,0 0,0 0 1 103 kuchyň, jídelna 1 20 1,5 85,4 17,1 0,0 0 1 104 koupelna 1 24 1,5 20,1 4,0 0,0 0 1 105 WC 1 20 1,5 8,5 0,0 0,0
