1 Audio systém pro 28T Montážní manuál Verze 1.01 as-28t_mm_cz_101

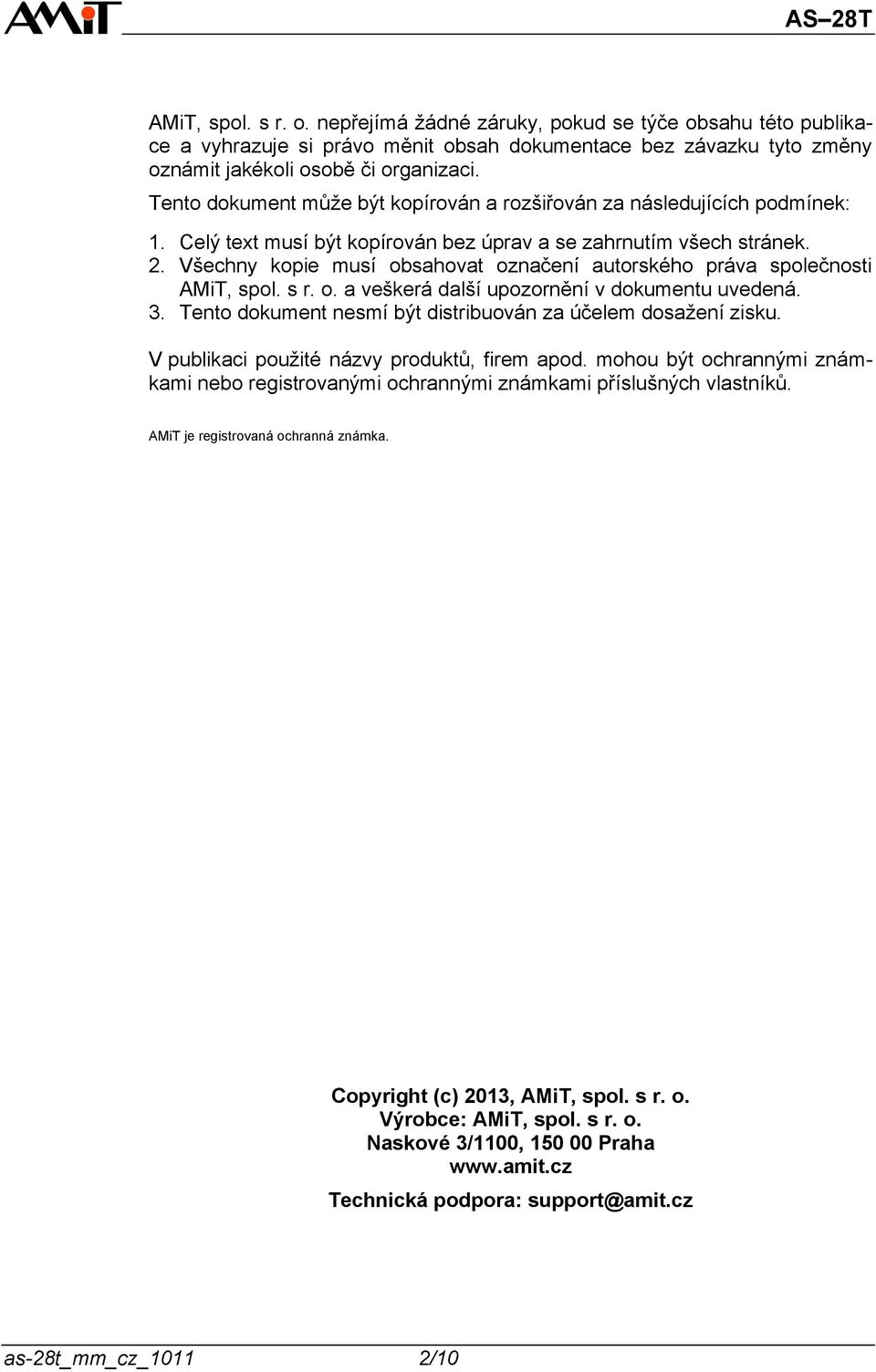

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2013, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 3/1100, Praha Technická podpora: support@amit.cz as-28t_mm_cz_1011 2/10

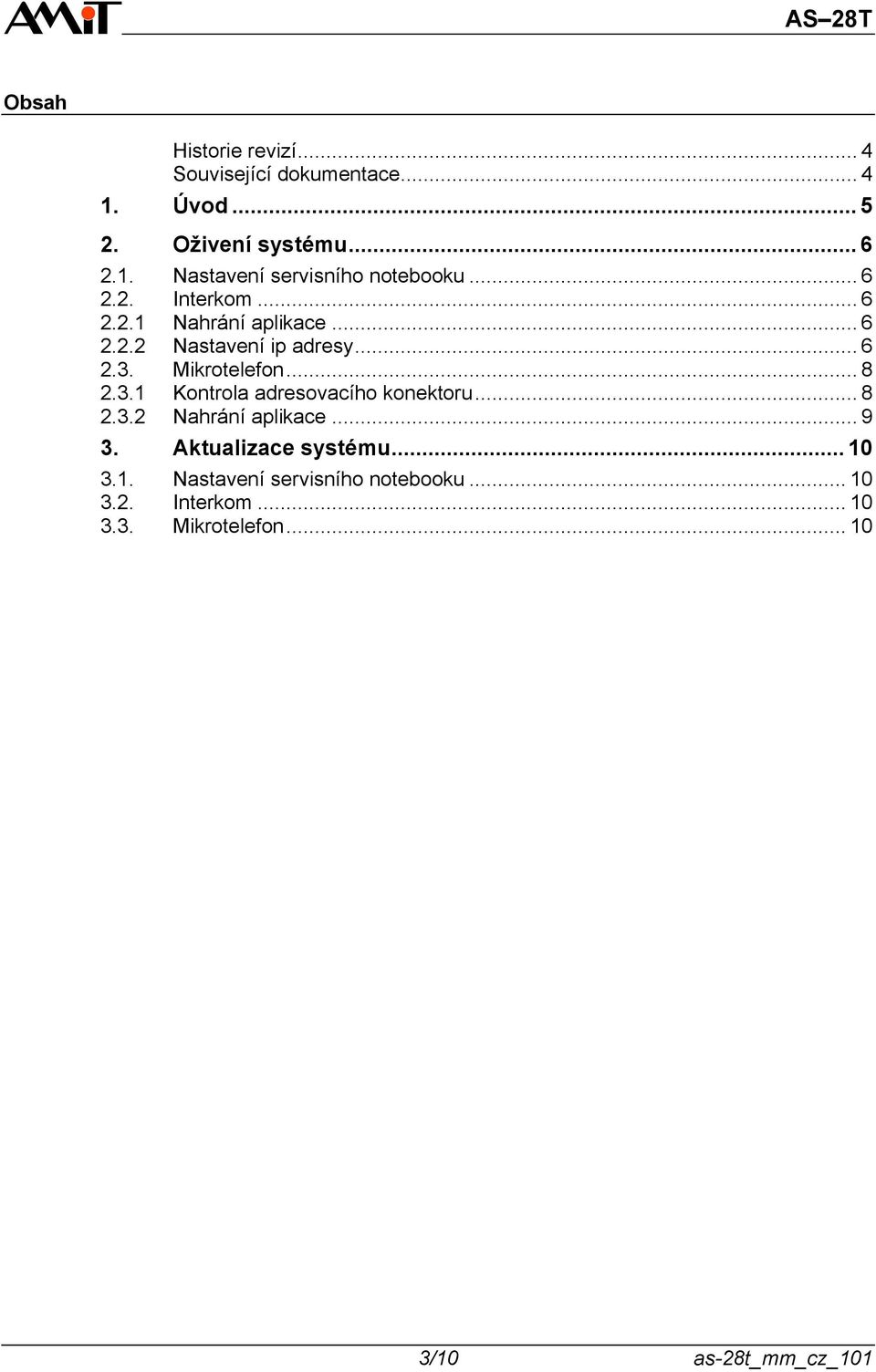

3 Obsah Historie revizí... 4 Související dokumentace Úvod Oživení systému Nastavení servisního notebooku Interkom Nahrání aplikace Nastavení ip adresy Mikrotelefon Kontrola adresovacího konektoru Nahrání aplikace Aktualizace systému Nastavení servisního notebooku Interkom Mikrotelefon /10 as-28t_mm_cz_101

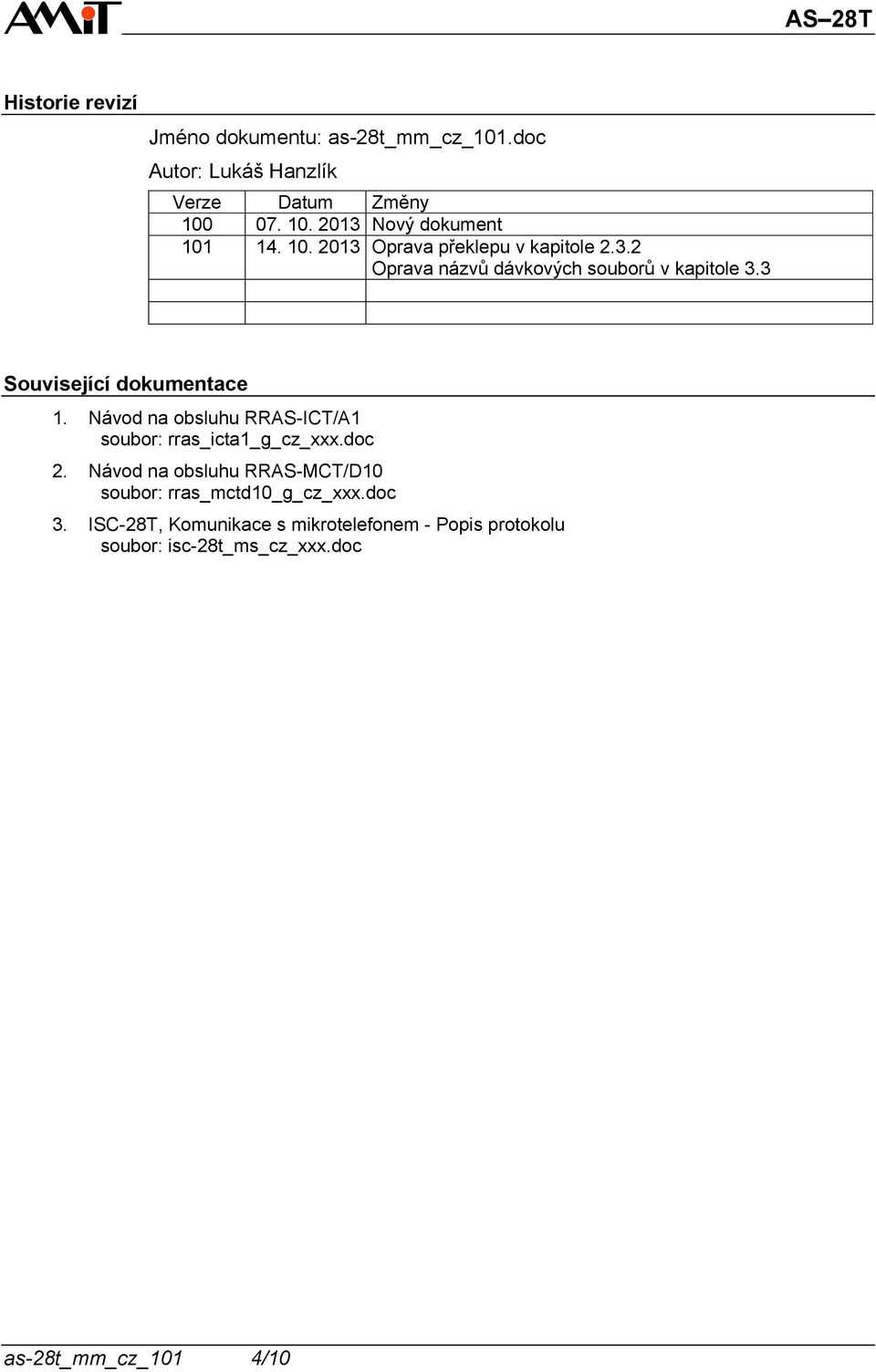

4 Historie revizí Jméno dokumentu: as-28t_mm_cz_101.doc Autor: Lukáš Hanzlík Verze Datum Změny Nový dokument Oprava překlepu v kapitole Oprava názvů dávkových souborů v kapitole 3.3 Související dokumentace 1. Návod na obsluhu RRAS-ICT/A1 soubor: rras_icta1_g_cz_xxx.doc 2. Návod na obsluhu RRAS-MCT/D10 soubor: rras_mctd10_g_cz_xxx.doc 3. ISC-28T, Komunikace s mikrotelefonem - Popis protokolu soubor: isc-28t_ms_cz_xxx.doc as-28t_mm_cz_101 4/10

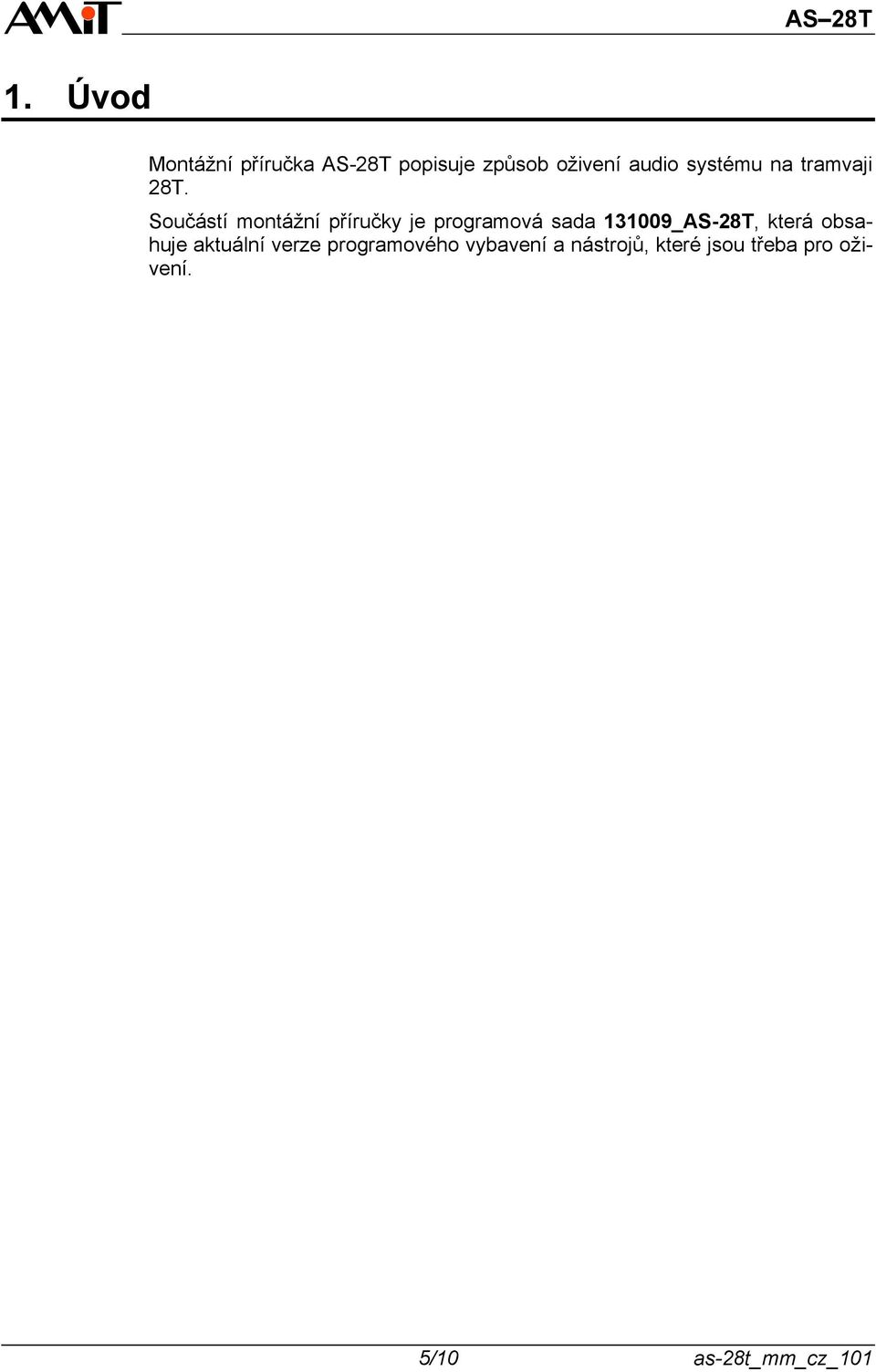

5 1. Úvod Montážní příručka AS-28T popisuje způsob oživení audio systému na tramvaji 28T. Součástí montážní příručky je programová sada _AS-28T, která obsahuje aktuální verze programového vybavení a nástrojů, které jsou třeba pro oživení. 5/10 as-28t_mm_cz_101

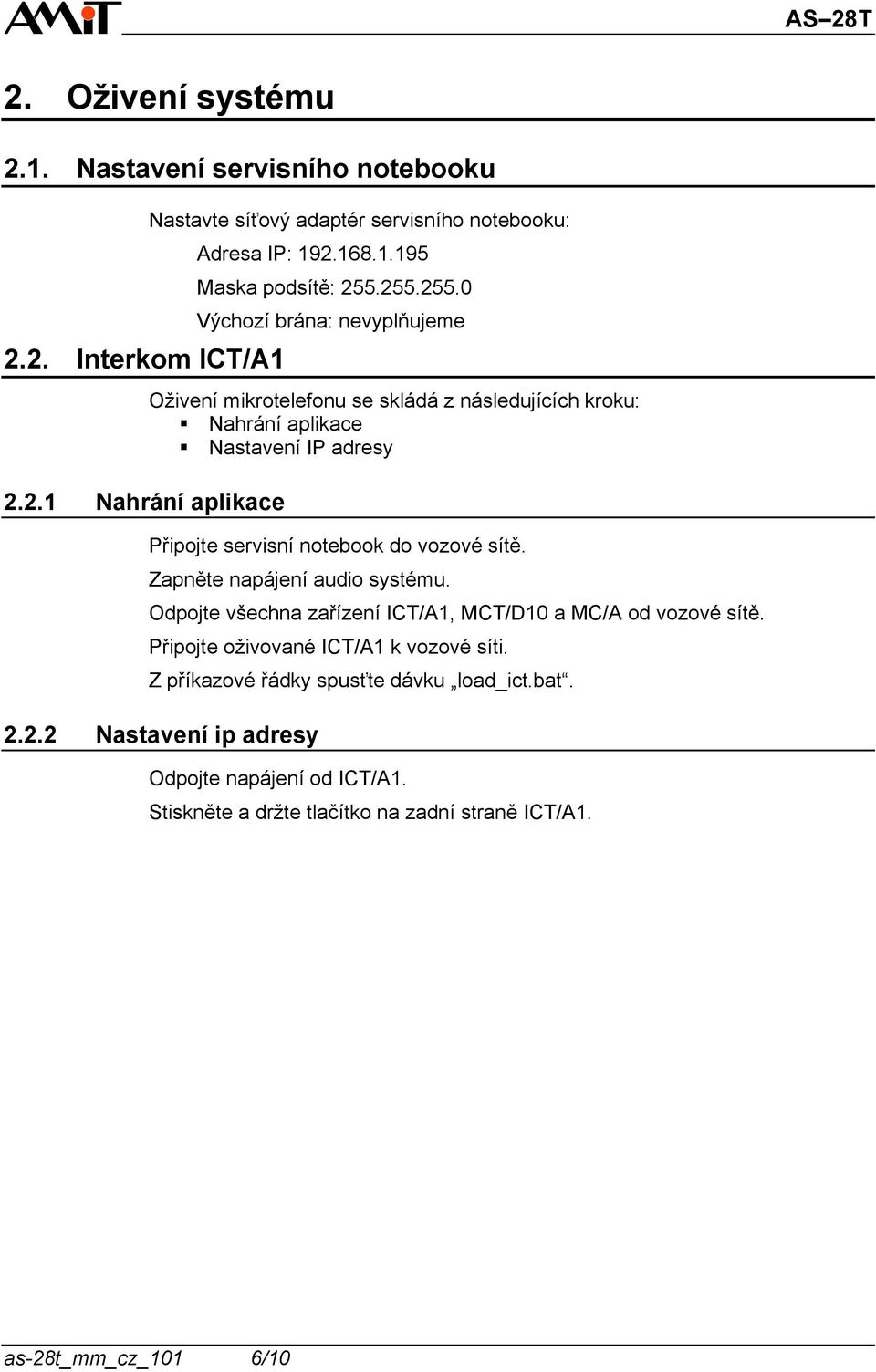

6 2. Oživení systému 2.1. Nastavení servisního notebooku 2.2. Interkom ICT/A Nahrání aplikace Nastavte síťový adaptér servisního notebooku: Adresa IP: Maska podsítě: Výchozí brána: nevyplňujeme Oživení mikrotelefonu se skládá z následujících kroku: Nahrání aplikace Nastavení IP adresy Připojte servisní notebook do vozové sítě. Zapněte napájení audio systému. Odpojte všechna zařízení ICT/A1, MCT/D10 a MC/A od vozové sítě. Připojte oživované ICT/A1 k vozové síti. Z příkazové řádky spusťte dávku load_ict.bat Nastavení ip adresy Odpojte napájení od ICT/A1. Stiskněte a držte tlačítko na zadní straně ICT/A1. as-28t_mm_cz_101 6/10

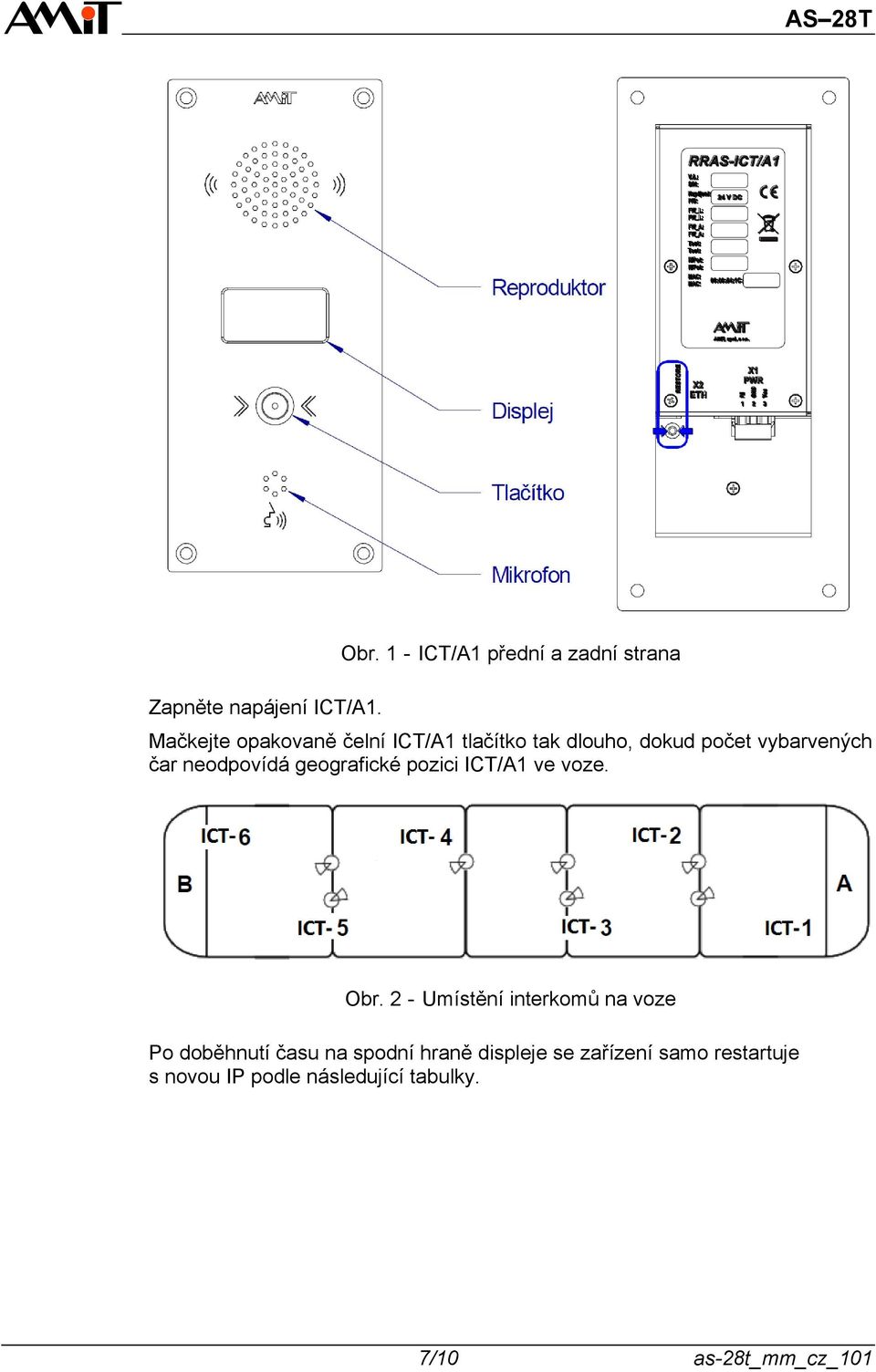

7 Zapněte napájení ICT/A1. Obr. 1 - ICT/A1 přední a zadní strana Mačkejte opakovaně čelní ICT/A1 tlačítko tak dlouho, dokud počet vybarvených čar neodpovídá geografické pozici ICT/A1 ve voze. Obr. 2 - Umístění interkomů na voze Po doběhnutí času na spodní hraně displeje se zařízení samo restartuje s novou IP podle následující tabulky. 7/10 as-28t_mm_cz_101

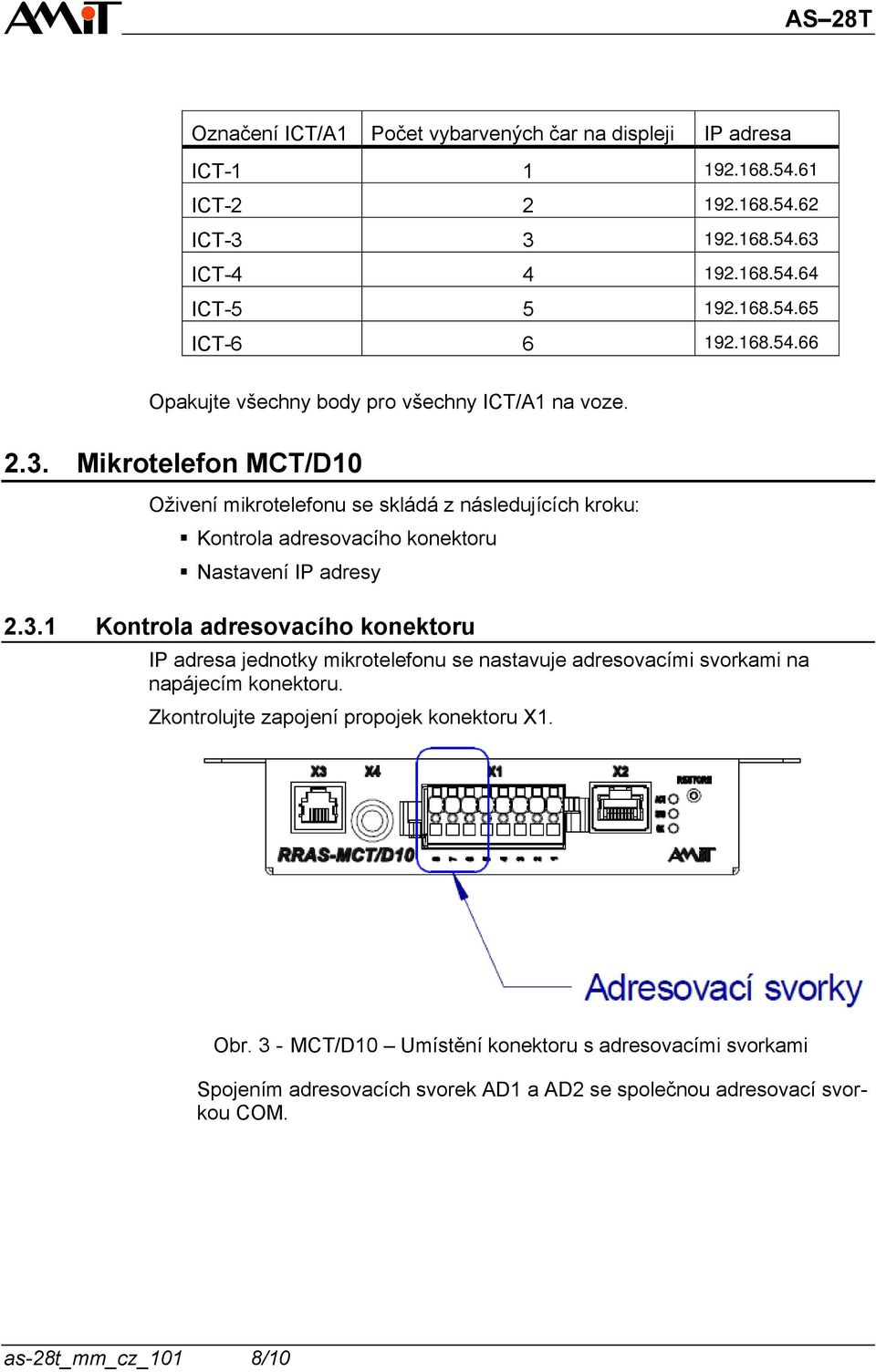

8 Označení ICT/A1 Počet vybarvených čar na displeji IP adresa ICT ICT ICT ICT ICT ICT Opakujte všechny body pro všechny ICT/A1 na voze Mikrotelefon MCT/D10 Oživení mikrotelefonu se skládá z následujících kroku: Kontrola adresovacího konektoru Nastavení IP adresy Kontrola adresovacího konektoru IP adresa jednotky mikrotelefonu se nastavuje adresovacími svorkami na napájecím konektoru. Zkontrolujte zapojení propojek konektoru X1. Obr. 3 - MCT/D10 Umístění konektoru s adresovacími svorkami Spojením adresovacích svorek AD1 a AD2 se společnou adresovací svorkou COM. as-28t_mm_cz_101 8/10

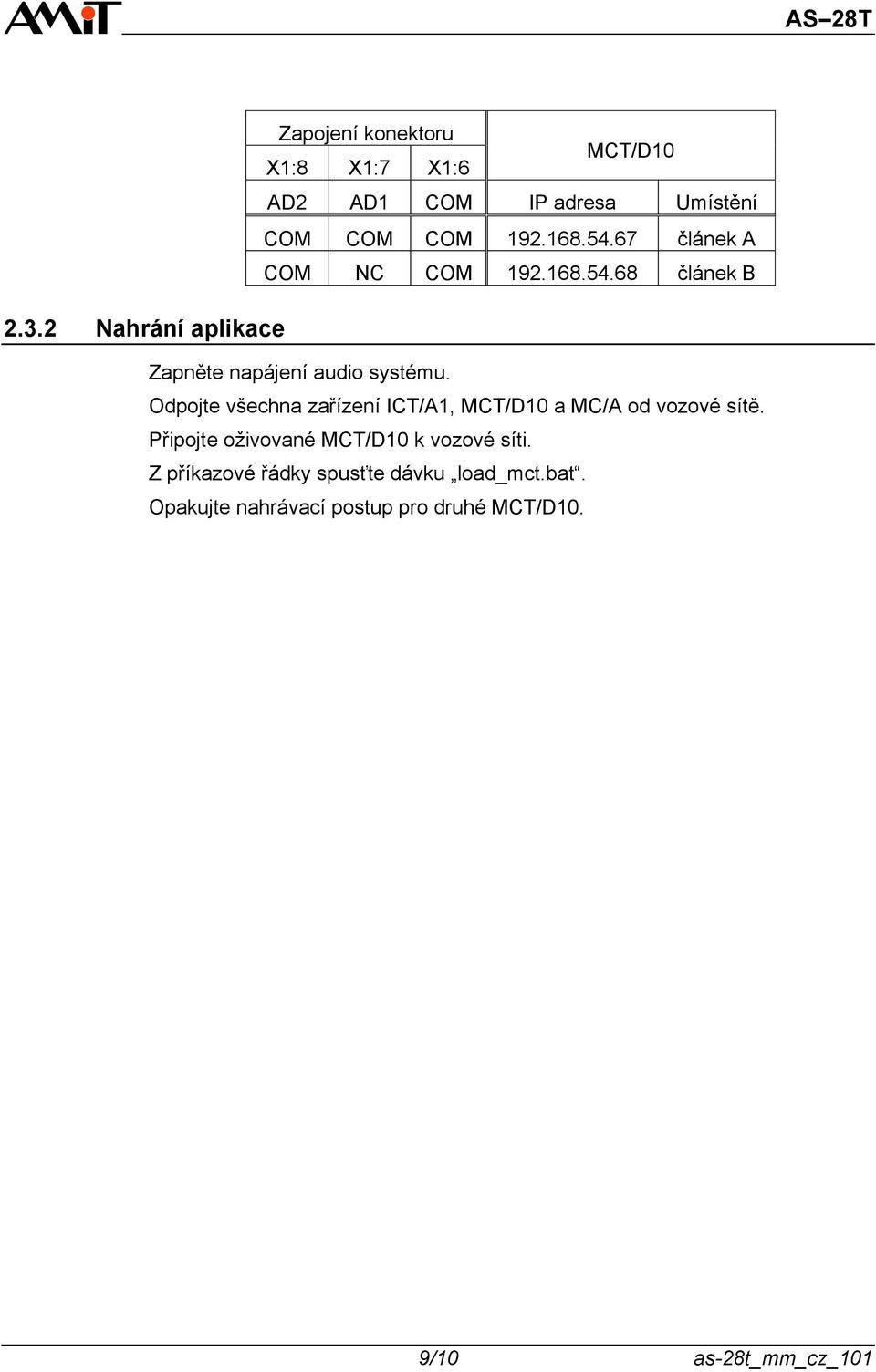

9 Zapojení konektoru X1:8 X1:7 X1:6 MCT/D10 AD2 AD1 COM IP adresa Umístění COM COM COM článek A COM NC COM článek B Nahrání aplikace Zapněte napájení audio systému. Odpojte všechna zařízení ICT/A1, MCT/D10 a MC/A od vozové sítě. Připojte oživované MCT/D10 k vozové síti. Z příkazové řádky spusťte dávku load_mct.bat. Opakujte nahrávací postup pro druhé MCT/D10. 9/10 as-28t_mm_cz_101

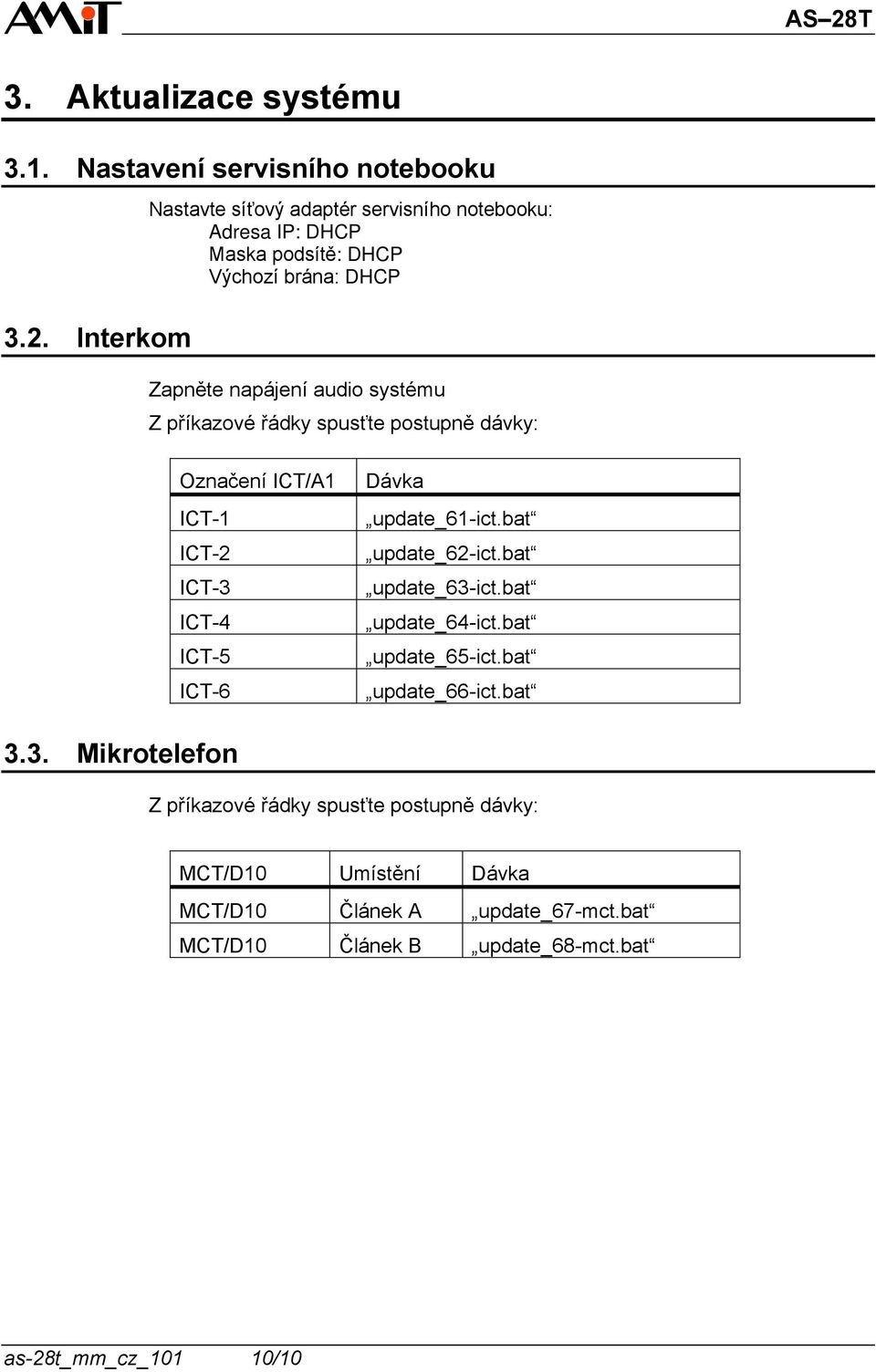

10 3. Aktualizace systému 3.1. Nastavení servisního notebooku 3.2. Interkom Nastavte síťový adaptér servisního notebooku: Adresa IP: DHCP Maska podsítě: DHCP Výchozí brána: DHCP Zapněte napájení audio systému Z příkazové řádky spusťte postupně dávky: Označení ICT/A1 ICT-1 ICT-2 ICT-3 ICT-4 ICT-5 ICT-6 Dávka update_61-ict.bat update_62-ict.bat update_63-ict.bat update_64-ict.bat update_65-ict.bat update_66-ict.bat 3.3. Mikrotelefon Z příkazové řádky spusťte postupně dávky: MCT/D10 Umístění Dávka MCT/D10 Článek A update_67-mct.bat MCT/D10 Článek B update_68-mct.bat as-28t_mm_cz_101 10/10
