Návod k obsluze Hydraulická hlava pro řezání kabelů řady CPC a CC-50B

Transkript

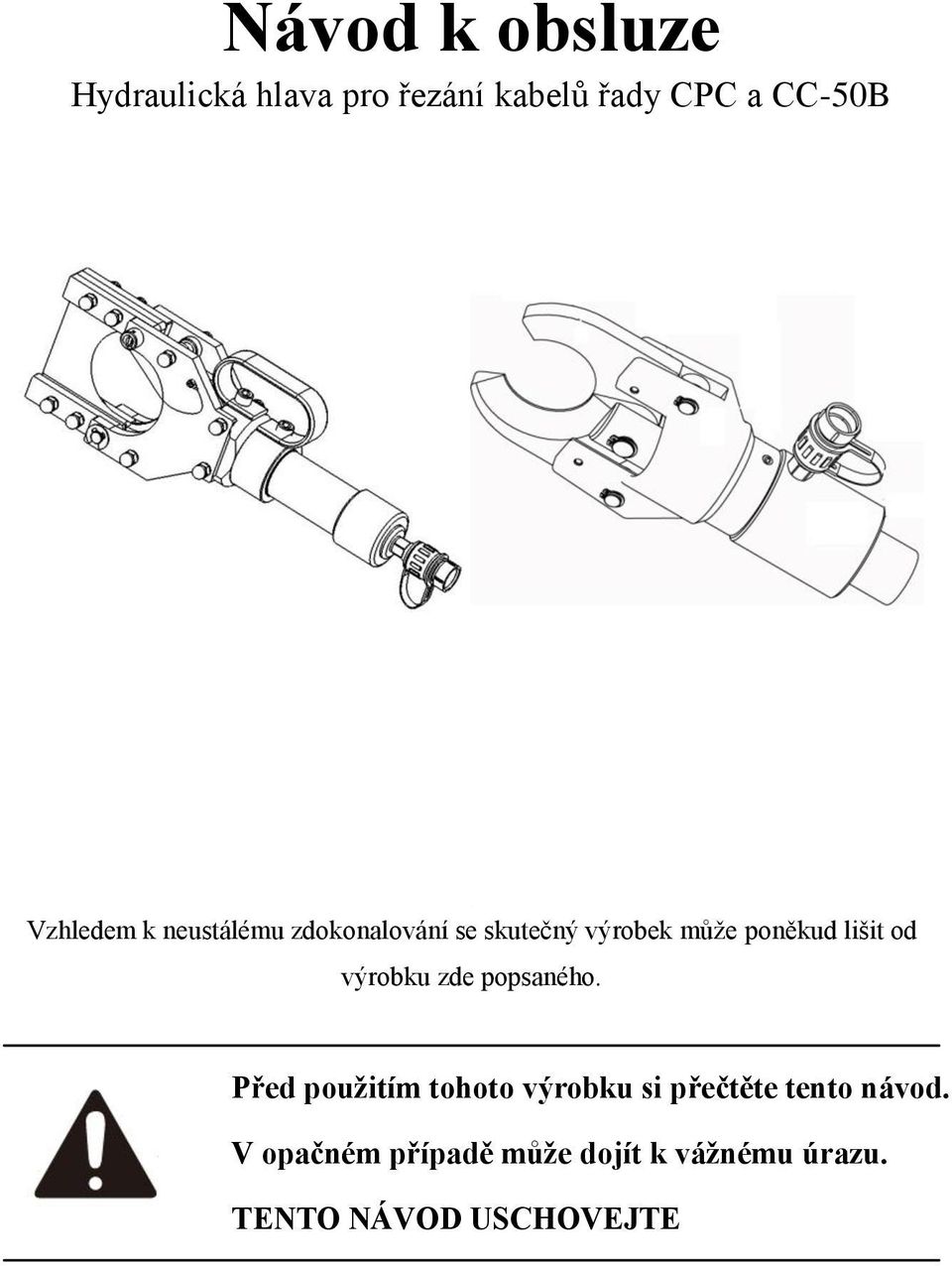

1 Návod k obsluze Hydraulická hlava pro řezání kabelů řady CPC a CC-50B Vzhledem k neustálému zdokonalování se skutečný výrobek může poněkud lišit od výrobku zde popsaného. Před použitím tohoto výrobku si přečtěte tento návod. V opačném případě může dojít k vážnému úrazu. TENTO NÁVOD USCHOVEJTE

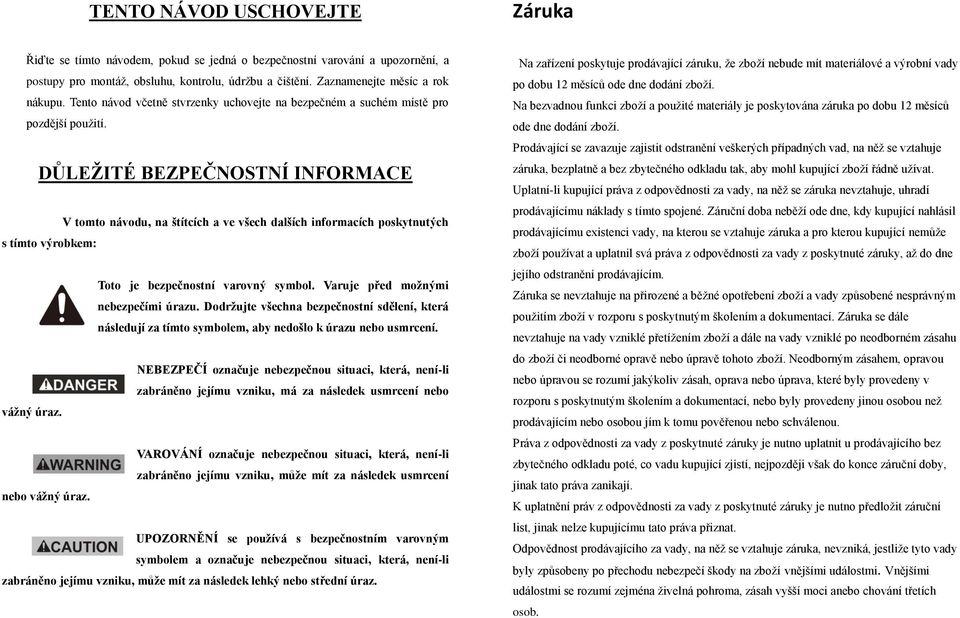

2 TENTO NÁVOD USCHOVEJTE Záruka Řiďte se tímto návodem, pokud se jedná o bezpečnostní varování a upozornění, a postupy pro montáž, obsluhu, kontrolu, údržbu a čištění. Zaznamenejte měsíc a rok nákupu. Tento návod včetně stvrzenky uchovejte na bezpečném a suchém místě pro pozdější použití. DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE V tomto návodu, na štítcích a ve všech dalších informacích poskytnutých s tímto výrobkem: Toto je bezpečnostní varovný symbol. Varuje před možnými nebezpečími úrazu. Dodržujte všechna bezpečnostní sdělení, která následují za tímto symbolem, aby nedošlo k úrazu nebo usmrcení. NEBEZPEČÍ označuje nebezpečnou situaci, která, není-li zabráněno jejímu vzniku, má za následek usmrcení nebo vážný úraz. VAROVÁNÍ označuje nebezpečnou situaci, která, není-li zabráněno jejímu vzniku, může mít za následek usmrcení nebo vážný úraz. UPOZORNĚNÍ se používá s bezpečnostním varovným symbolem a označuje nebezpečnou situaci, která, není-li zabráněno jejímu vzniku, může mít za následek lehký nebo střední úraz. Na zařízení poskytuje prodávající záruku, že zboží nebude mít materiálové a výrobní vady po dobu 12 měsíců ode dne dodání zboží. Na bezvadnou funkci zboží a použité materiály je poskytována záruka po dobu 12 měsíců ode dne dodání zboží. Prodávající se zavazuje zajistit odstranění veškerých případných vad, na něž se vztahuje záruka, bezplatně a bez zbytečného odkladu tak, aby mohl kupující zboží řádně užívat. Uplatní-li kupující práva z odpovědnosti za vady, na něž se záruka nevztahuje, uhradí prodávajícímu náklady s tímto spojené. Záruční doba neběží ode dne, kdy kupující nahlásil prodávajícímu existenci vady, na kterou se vztahuje záruka a pro kterou kupující nemůže zboží používat a uplatnil svá práva z odpovědnosti za vady z poskytnuté záruky, až do dne jejího odstranění prodávajícím. Záruka se nevztahuje na přirozené a běžné opotřebení zboží a vady způsobené nesprávným použitím zboží v rozporu s poskytnutým školením a dokumentací. Záruka se dále nevztahuje na vady vzniklé přetížením zboží a dále na vady vzniklé po neodborném zásahu do zboží či neodborné opravě nebo úpravě tohoto zboží. Neodborným zásahem, opravou nebo úpravou se rozumí jakýkoliv zásah, oprava nebo úprava, které byly provedeny v rozporu s poskytnutým školením a dokumentací, nebo byly provedeny jinou osobou než prodávajícím nebo osobou jím k tomu pověřenou nebo schválenou. Práva z odpovědnosti za vady z poskytnuté záruky je nutno uplatnit u prodávajícího bez zbytečného odkladu poté, co vadu kupující zjistí, nejpozději však do konce záruční doby, jinak tato práva zanikají. K uplatnění práv z odpovědnosti za vady z poskytnuté záruky je nutno předložit záruční list, jinak nelze kupujícímu tato práva přiznat. Odpovědnost prodávajícího za vady, na něž se vztahuje záruka, nevzniká, jestliže tyto vady byly způsobeny po přechodu nebezpečí škody na zboží vnějšími událostmi. Vnějšími událostmi se rozumí zejména živelná pohroma, zásah vyšší moci anebo chování třetích osob.

3 Záruka je považována za neplatnou v případě: - nevhodného používání stroje; - používání v rozporu s národními nebo mezinárodními normami; - nesprávné instalace; - vadného přívodu elektrické energie; - vážných nedostatků v údržbě; - neoprávněných modifikací a/nebo zásahů; - používání jiných než originálních či nesprávných náhradních dílů a příslušenství pro dotyčný model; - úplného nebo částečného nedodržování pokynů; - výjimečných událostí, přírodních kalamit, či jiných. PO POČ POČ POL. L. ET ET 1 Pojistný kroužek 2 10 Násuvná spojka 1 2 Kolík (Ø 16 x 56,6) 1 11 Píst 1 3 Nůž 2 12 Opěrný kroužek 1 4 Vyrážecí kolík 1 13 O-kroužek Ø 49 x 3,5 1 5 Ploché těsnění 1 14 Pružina (Ø 4 x Ø 34 x 109) 1 6 Šroub s šestihrannou hlavou M Základna pružiny 1 7 Smýkadlo 1 16 Kolík smýkadla (Ø 12 x 39) 2 8 Šroub s šestihrannou hlavou M Vodicí kolečko 2 9 Válec 1 18 Pojistný kroužek 2 CC-50B VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ABYSTE MOHLI S TÍMTO NÁSTROJEM PRACOVAT BEZPEČNÝM ZPŮSOBEM, MUSÍTE SI POZORNĚ PŘEČÍST NÁVOD K OBSLUZE A DODRŽOVAT POKYNY V NĚM UVEDENÉ. NERESPEKTOVÁNÍ ÚDAJŮ UVEDENÝCH V TOMTO NÁVODU K OBSLUZE BUDE MÍT ZA NÁSLEDEK ZRUŠENÍ ZÁRUKY. 1. Bezpečnost na pracovišti a. Udržujte pracoviště v čistotě a dobře osvětlené. Neuklizená a tmavá pracoviště přivolávají nehody. b. Při práci s hydraulickou řezačkou kabelů udržujte děti a okolostojící osoby v

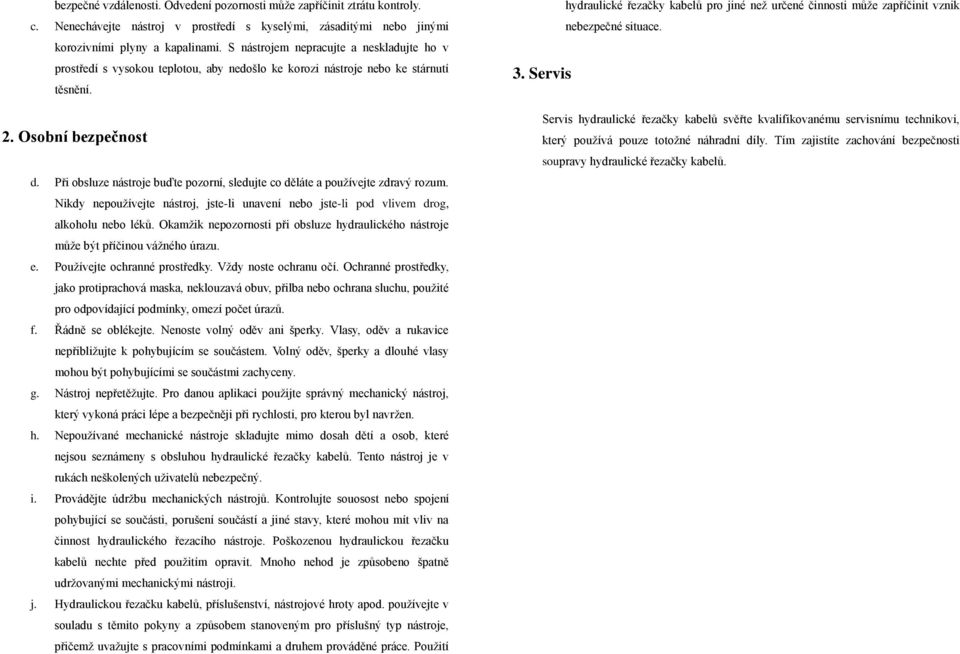

4 bezpečné vzdálenosti. Odvedení pozornosti může zapříčinit ztrátu kontroly. c. Nenechávejte nástroj v prostředí s kyselými, zásaditými nebo jinými korozivními plyny a kapalinami. S nástrojem nepracujte a neskladujte ho v prostředí s vysokou teplotou, aby nedošlo ke korozi nástroje nebo ke stárnutí těsnění. 2. Osobní bezpečnost d. Při obsluze nástroje buďte pozorní, sledujte co děláte a používejte zdravý rozum. Nikdy nepoužívejte nástroj, jste-li unavení nebo jste-li pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při obsluze hydraulického nástroje může být příčinou vážného úrazu. e. Používejte ochranné prostředky. Vždy noste ochranu očí. Ochranné prostředky, jako protiprachová maska, neklouzavá obuv, přilba nebo ochrana sluchu, použité pro odpovídající podmínky, omezí počet úrazů. f. Řádně se oblékejte. Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice nepřibližujte k pohybujícím se součástem. Volný oděv, šperky a dlouhé vlasy mohou být pohybujícími se součástmi zachyceny. g. Nástroj nepřetěžujte. Pro danou aplikaci použijte správný mechanický nástroj, který vykoná práci lépe a bezpečněji při rychlosti, pro kterou byl navržen. h. Nepoužívané mechanické nástroje skladujte mimo dosah dětí a osob, které nejsou seznámeny s obsluhou hydraulické řezačky kabelů. Tento nástroj je v rukách neškolených uživatelů nebezpečný. i. Provádějte údržbu mechanických nástrojů. Kontrolujte souosost nebo spojení pohybující se součásti, porušení součástí a jiné stavy, které mohou mít vliv na činnost hydraulického řezacího nástroje. Poškozenou hydraulickou řezačku kabelů nechte před použitím opravit. Mnoho nehod je způsobeno špatně udržovanými mechanickými nástroji. j. Hydraulickou řezačku kabelů, příslušenství, nástrojové hroty apod. používejte v souladu s těmito pokyny a způsobem stanoveným pro příslušný typ nástroje, přičemž uvažujte s pracovními podmínkami a druhem prováděné práce. Použití 3. Servis hydraulické řezačky kabelů pro jiné než určené činnosti může zapříčinit vznik nebezpečné situace. Servis hydraulické řezačky kabelů svěřte kvalifikovanému servisnímu technikovi, který používá pouze totožné náhradní díly. Tím zajistíte zachování bezpečnosti soupravy hydraulické řezačky kabelů.

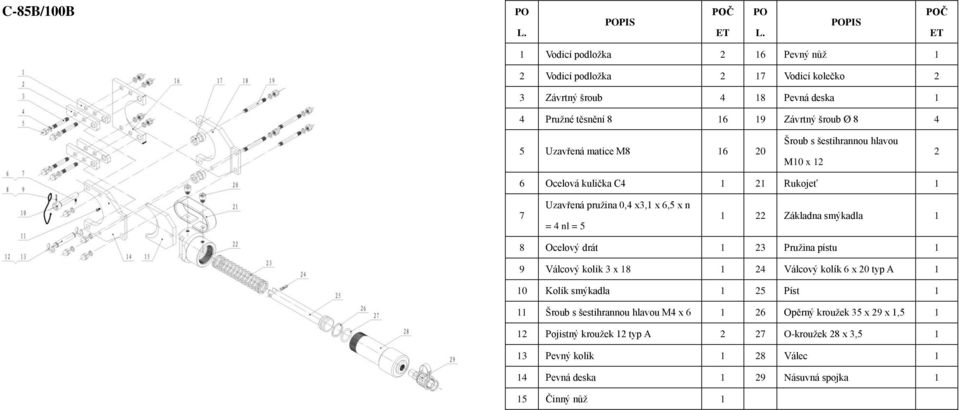

5 C-85B/100B PO L. POČ ET PO L. POČ ET 1 Vodicí podložka 2 16 Pevný nůž 1 2 Vodicí podložka 2 17 Vodicí kolečko 2 3 Závrtný šroub 4 18 Pevná deska 1 4 Pružné těsnění Závrtný šroub Ø Uzavřená matice M Šroub s šestihrannou hlavou M10 x Ocelová kulička C Rukojeť 1 7 Uzavřená pružina 0,4 x3,1 x 6,5 x n = 4 nl = Základna smýkadla 1 8 Ocelový drát 1 23 Pružina pístu 1 9 Válcový kolík 3 x Válcový kolík 6 x 20 typ A 1 10 Kolík smýkadla 1 25 Píst 1 11 Šroub s šestihrannou hlavou M4 x Opěrný kroužek 35 x 29 x 1, Pojistný kroužek 12 typ A 2 27 O-kroužek 28 x 3, Pevný kolík 1 28 Válec 1 14 Pevná deska 1 29 Násuvná spojka 1 15 Činný nůž 1

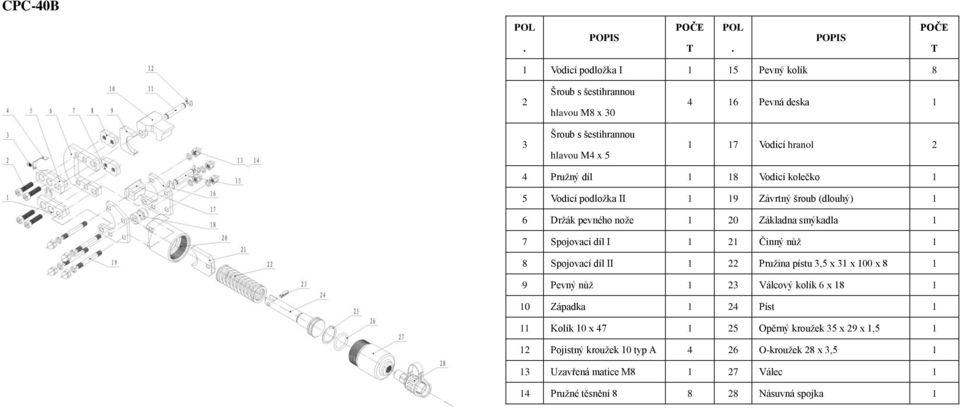

6 CPC-40B POL. POČE T POL. POČE T 1 Vodicí podložka I 1 15 Pevný kolík Šroub s šestihrannou hlavou M8 x 30 Šroub s šestihrannou hlavou M4 x Pevná deska Vodicí hranol 2 4 Pružný díl 1 18 Vodicí kolečko 1 5 Vodicí podložka II 1 19 Závrtný šroub (dlouhý) 1 6 Držák pevného nože 1 20 Základna smýkadla 1 7 Spojovací díl I 1 21 Činný nůž 1 8 Spojovací díl II 1 22 Pružina pístu 3,5 x 31 x 100 x Pevný nůž 1 23 Válcový kolík 6 x Západka 1 24 Píst 1 11 Kolík 10 x Opěrný kroužek 35 x 29 x 1, Pojistný kroužek 10 typ A 4 26 O-kroužek 28 x 3, Uzavřená matice M Válec 1 14 Pružné těsnění Násuvná spojka 1

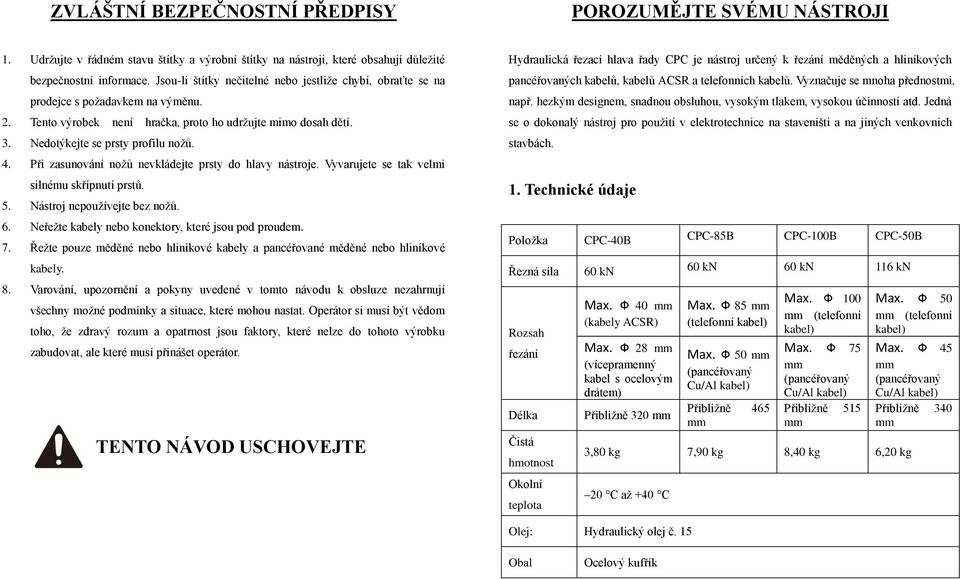

7 ZVLÁŠTNÍ BEZPEČNOSTNÍ PŘEDPISY POROZUMĚJTE SVÉMU NÁSTROJI 1. Udržujte v řádném stavu štítky a výrobní štítky na nástroji, které obsahují důležité bezpečnostní informace. Jsou-li štítky nečitelné nebo jestliže chybí, obraťte se na prodejce s požadavkem na výměnu. 2. Tento výrobek není hračka, proto ho udržujte mimo dosah dětí. 3. Nedotýkejte se prsty profilu nožů. 4. Při zasunování nožů nevkládejte prsty do hlavy nástroje. Vyvarujete se tak velmi silnému skřípnutí prstů. 5. Nástroj nepoužívejte bez nožů. 6. Neřežte kabely nebo konektory, které jsou pod proudem. 7. Řežte pouze měděné nebo hliníkové kabely a pancéřované měděné nebo hliníkové kabely. 8. Varování, upozornění a pokyny uvedené v tomto návodu k obsluze nezahrnují všechny možné podmínky a situace, které mohou nastat. Operátor si musí být vědom toho, že zdravý rozum a opatrnost jsou faktory, které nelze do tohoto výrobku zabudovat, ale které musí přinášet operátor. TENTO NÁVOD USCHOVEJTE Hydraulická řezací hlava řady CPC je nástroj určený k řezání měděných a hliníkových pancéřovaných kabelů, kabelů ACSR a telefonních kabelů. Vyznačuje se mnoha přednostmi, např. hezkým designem, snadnou obsluhou, vysokým tlakem, vysokou účinností atd. Jedná se o dokonalý nástroj pro použití v elektrotechnice na staveništi a na jiných venkovních stavbách. 1. Technické údaje Položka CPC-40B CPC-85B CPC-100B CPC-50B Řezná síla Rozsah řezání Délka Čistá hmotnost Okolní teplota 60 kn Max. Ф 40 mm (kabely ACSR) Max. Ф 28 mm (vícepramenný kabel s ocelovým drátem) Přibližně 320 mm 60 kn 60 kn 116 kn Max. Ф 85 mm (telefonní kabel) Max. Ф 50 mm (pancéřovaný Cu/Al kabel) Přibližně 465 mm Max. Ф 100 mm (telefonní kabel) Max. Ф 75 mm (pancéřovaný Cu/Al kabel) Přibližně 515 mm 3,80 kg 7,90 kg 8,40 kg 6,20 kg 20 C až +40 C Max. Ф 50 mm (telefonní kabel) Max. Ф 45 mm (pancéřovaný Cu/Al kabel) Přibližně 340 mm Olej: Hydraulický olej č. 15 Obal Ocelový kufřík

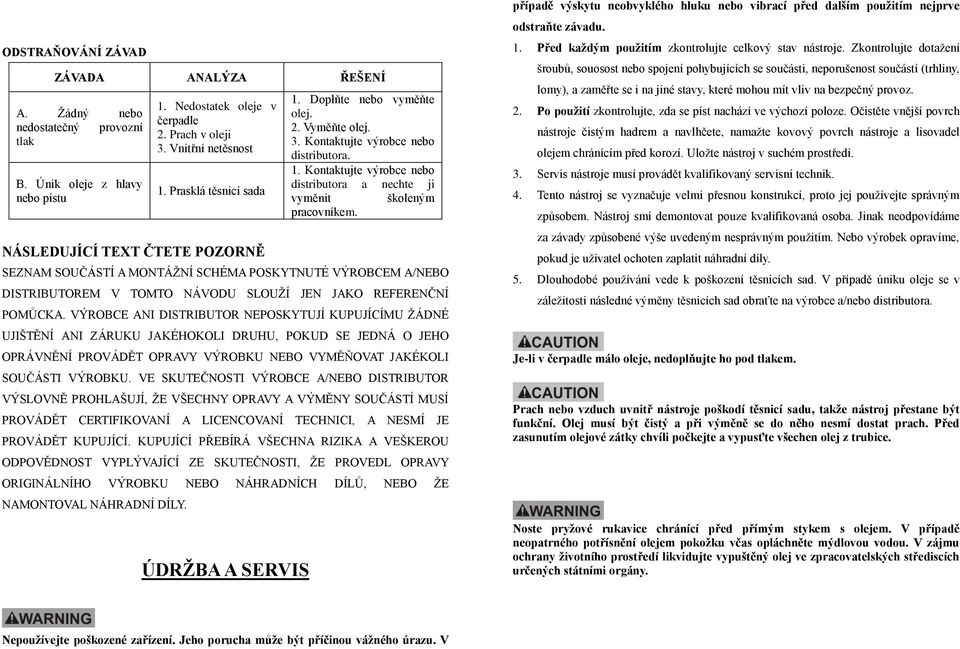

8 ODSTRAŇOVÁNÍ ZÁVAD ZÁVADA ANALÝZA ŘEŠENÍ A. Žádný nebo nedostatečný provozní tlak B. Únik oleje z hlavy nebo pístu 1. Nedostatek oleje v čerpadle 2. Prach v oleji 3. Vnitřní netěsnost 1. Prasklá těsnicí sada NÁSLEDUJÍCÍ TEXT ČTETE POZORNĚ 1. Doplňte nebo vyměňte olej. 2. Vyměňte olej. 3. Kontaktujte výrobce nebo distributora. 1. Kontaktujte výrobce nebo distributora a nechte ji vyměnit školeným pracovníkem. SEZNAM SOUČÁSTÍ A MONTÁŽNÍ SCHÉMA POSKYTNUTÉ VÝROBCEM A/NEBO DISTRIBUTOREM V TOMTO NÁVODU SLOUŽÍ JEN JAKO REFERENČNÍ POMŮCKA. VÝROBCE ANI DISTRIBUTOR NEPOSKYTUJÍ KUPUJÍCÍMU ŽÁDNÉ UJIŠTĚNÍ ANI ZÁRUKU JAKÉHOKOLI DRUHU, POKUD SE JEDNÁ O JEHO OPRÁVNĚNÍ PROVÁDĚT OPRAVY VÝROBKU NEBO VYMĚŇOVAT JAKÉKOLI SOUČÁSTI VÝROBKU. VE SKUTEČNOSTI VÝROBCE A/NEBO DISTRIBUTOR VÝSLOVNĚ PROHLAŠUJÍ, ŽE VŠECHNY OPRAVY A VÝMĚNY SOUČÁSTÍ MUSÍ PROVÁDĚT CERTIFIKOVANÍ A LICENCOVANÍ TECHNICI, A NESMÍ JE PROVÁDĚT KUPUJÍCÍ. KUPUJÍCÍ PŘEBÍRÁ VŠECHNA RIZIKA A VEŠKEROU ODPOVĚDNOST VYPLÝVAJÍCÍ ZE SKUTEČNOSTI, ŽE PROVEDL OPRAVY ORIGINÁLNÍHO VÝROBKU NEBO NÁHRADNÍCH DÍLŮ, NEBO ŽE NAMONTOVAL NÁHRADNÍ DÍLY. ÚDRŽBA A SERVIS případě výskytu neobvyklého hluku nebo vibrací před dalším použitím nejprve odstraňte závadu. 1. Před každým použitím zkontrolujte celkový stav nástroje. Zkontrolujte dotažení šroubů, souosost nebo spojení pohybujících se součásti, neporušenost součástí (trhliny, lomy), a zaměřte se i na jiné stavy, které mohou mít vliv na bezpečný provoz. 2. Po použití zkontrolujte, zda se píst nachází ve výchozí poloze. Očistěte vnější povrch nástroje čistým hadrem a navlhčete, namažte kovový povrch nástroje a lisovadel olejem chránícím před korozí. Uložte nástroj v suchém prostředí. 3. Servis nástroje musí provádět kvalifikovaný servisní technik. 4. Tento nástroj se vyznačuje velmi přesnou konstrukcí, proto jej používejte správným způsobem. Nástroj smí demontovat pouze kvalifikovaná osoba. Jinak neodpovídáme za závady způsobené výše uvedeným nesprávným použitím. Nebo výrobek opravíme, pokud je uživatel ochoten zaplatit náhradní díly. 5. Dlouhodobé používání vede k poškození těsnicích sad. V případě úniku oleje se v záležitosti následné výměny těsnicích sad obraťte na výrobce a/nebo distributora. Je-li v čerpadle málo oleje, nedoplňujte ho pod tlakem. Prach nebo vzduch uvnitř nástroje poškodí těsnicí sadu, takže nástroj přestane být funkční. Olej musí být čistý a při výměně se do něho nesmí dostat prach. Před zasunutím olejové zátky chvíli počkejte a vypusťte všechen olej z trubice. Noste pryžové rukavice chránící před přímým stykem s olejem. V případě neopatrného potřísnění olejem pokožku včas opláchněte mýdlovou vodou. V zájmu ochrany životního prostředí likvidujte vypuštěný olej ve zpracovatelských střediscích určených státními orgány. Nepoužívejte poškozené zařízení. Jeho porucha může být příčinou vážného úrazu. V

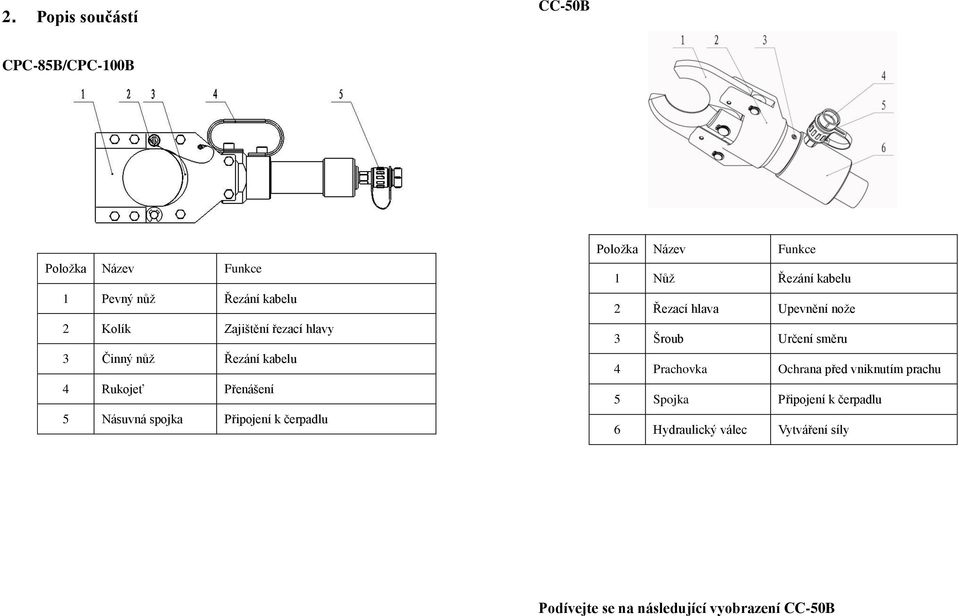

9 2. Popis součástí CC-50B CPC-85B/CPC-100B Položka Název Funkce 1 Pevný nůž Řezání kabelu 2 Kolík Zajištění řezací hlavy 3 Činný nůž Řezání kabelu 4 Rukojeť Přenášení 5 Násuvná spojka Připojení k čerpadlu Položka Název Funkce 1 Nůž Řezání kabelu 2 Řezací hlava Upevnění nože 3 Šroub Určení směru 4 Prachovka Ochrana před vniknutím prachu 5 Spojka Připojení k čerpadlu 6 Hydraulický válec Vytváření síly Podívejte se na následující vyobrazení CC-50B

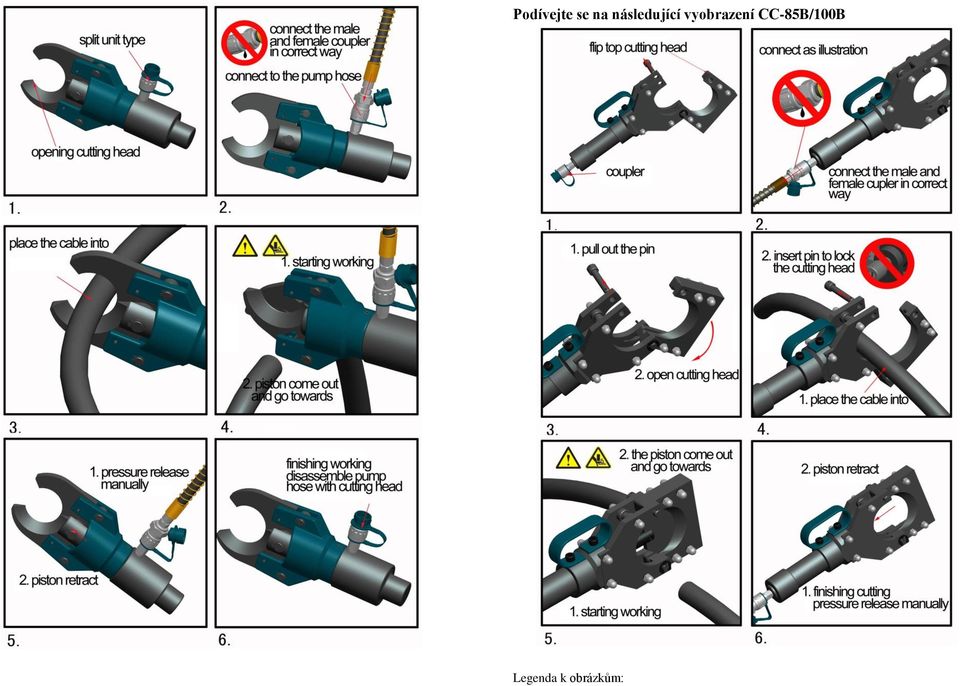

10 Podívejte se na následující vyobrazení CC-85B/100B Legenda k obrázkům:

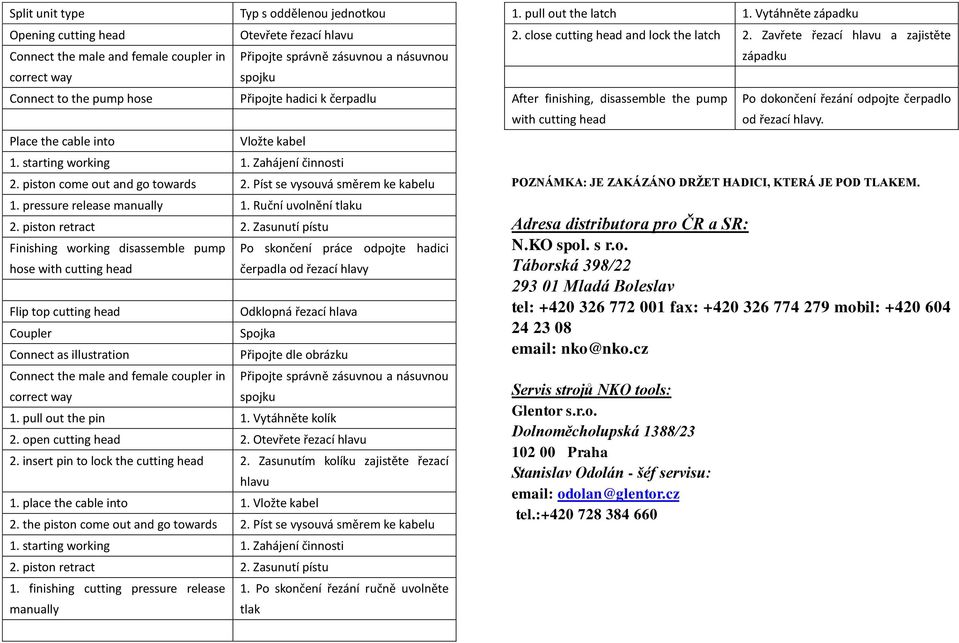

11 Split unit type Typ s oddělenou jednotkou Opening cutting head Otevřete řezací hlavu Connect the male and female coupler in correct way Připojte správně zásuvnou a násuvnou spojku Connect to the pump hose Připojte hadici k čerpadlu Place the cable into Vložte kabel 1. starting working 1. Zahájení činnosti 2. piston come out and go towards 2. Píst se vysouvá směrem ke kabelu 1. pressure release manually 1. Ruční uvolnění tlaku 2. piston retract 2. Zasunutí pístu Finishing working disassemble pump hose with cutting head Po skončení práce odpojte hadici čerpadla od řezací hlavy Flip top cutting head Odklopná řezací hlava Coupler Spojka Connect as illustration Připojte dle obrázku Connect the male and female coupler in correct way Připojte správně zásuvnou a násuvnou spojku 1. pull out the pin 1. Vytáhněte kolík 2. open cutting head 2. Otevřete řezací hlavu 2. insert pin to lock the cutting head 2. Zasunutím kolíku zajistěte řezací hlavu 1. place the cable into 1. Vložte kabel 2. the piston come out and go towards 2. Píst se vysouvá směrem ke kabelu 1. starting working 1. Zahájení činnosti 2. piston retract 2. Zasunutí pístu 1. finishing cutting pressure release manually 1. Po skončení řezání ručně uvolněte tlak 1. pull out the latch 1. Vytáhněte západku 2. close cutting head and lock the latch 2. Zavřete řezací hlavu a zajistěte After finishing, disassemble the pump with cutting head západku Po dokončení řezání odpojte čerpadlo od řezací hlavy. POZNÁMKA: JE ZAKÁZÁNO DRŽET HADICI, KTERÁ JE POD TLAKEM. Adresa distributora pro ČR a SR: N.KO spol. s r.o. Táborská 398/ Mladá Boleslav tel: fax: mobil: nko@nko.cz Servis strojů NKO tools: Glentor s.r.o. Dolnoměcholupská 1388/ Praha Stanislav Odolán - šéf servisu: odolan@glentor.cz tel.:
