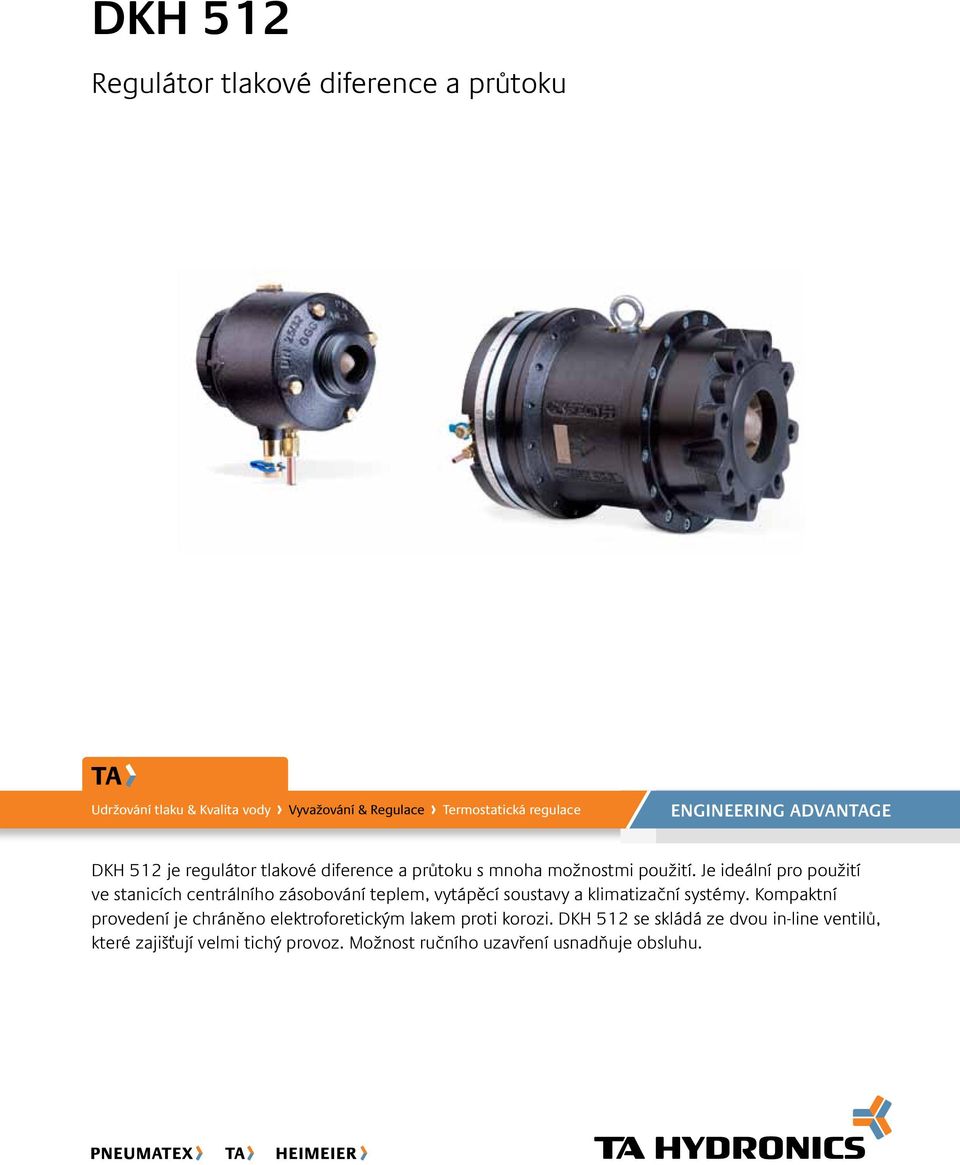

1 Regulátory tlakové diference DKH 512 Regulátor tlakové diference a průtoku Udržování tlaku & Kvalita vody Vyvažování & Regulace Termostatická regulace ENGINEERING ADVANTAGE DKH 512 je regulátor tlakové diference a průtoku s mnoha možnostmi použití. Je ideální pro použití ve stanicích centrálního zásobování teplem, vytápěcí soustavy a klimatizační systémy. Kompaktní provedení je chráněno elektroforetickým lakem proti korozi. DKH 512 se skládá ze dvou in-line ventilů, které zajišťují velmi tichý provoz. Možnost ručního uzavření usnadňuje obsluhu.

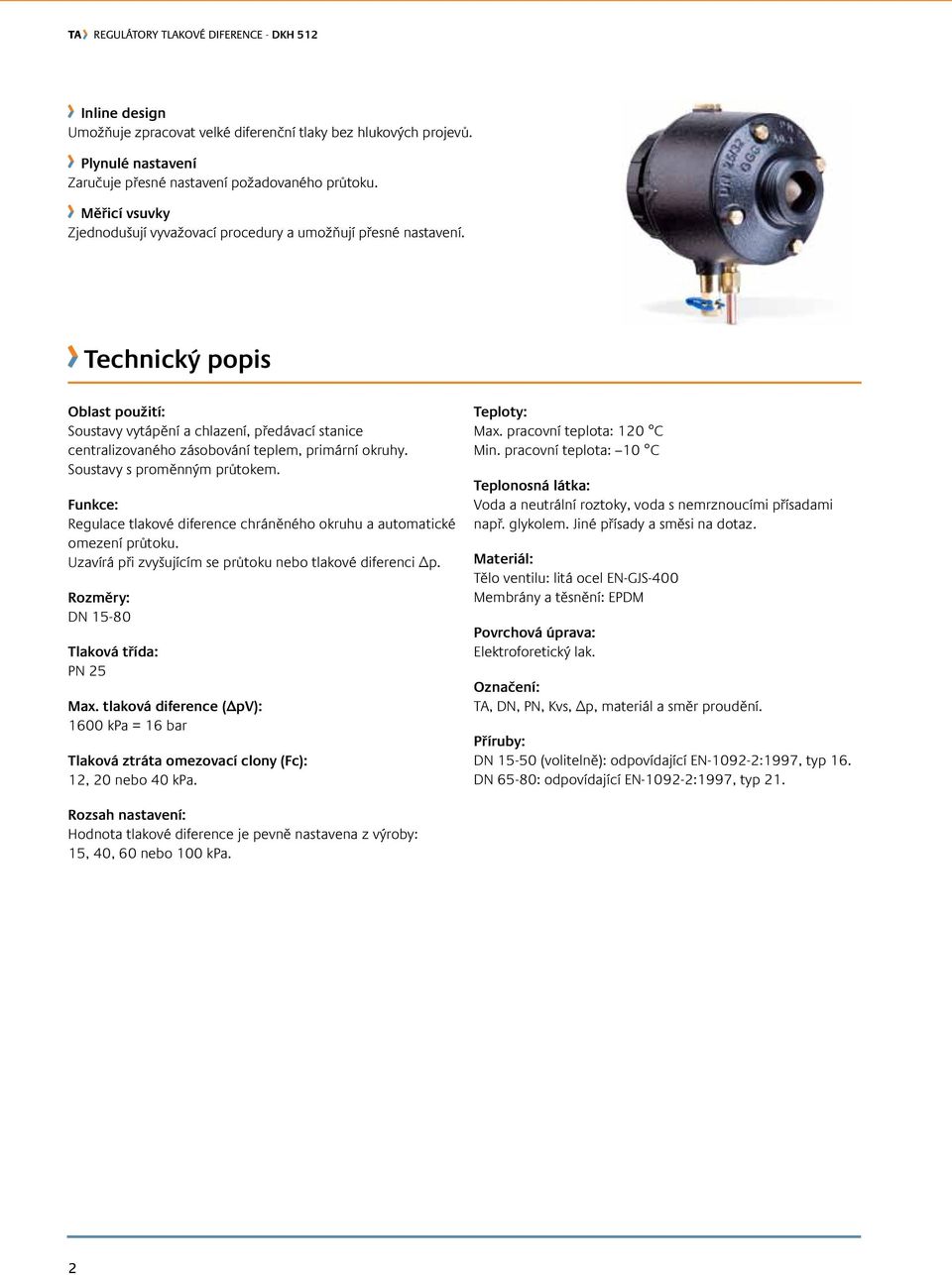

2 Inline design Umožňuje zpracovat velké diferenční tlaky bez hlukových projevů. Plynulé nastavení Zaručuje přesné nastavení požadovaného průtoku. Měřicí vsuvky Zjednodušují vyvažovací procedury a umožňují přesné nastavení. Technický popis Oblast použití: Soustavy vytápění a chlazení, předávací stanice centralizovaného zásobování teplem, primární okruhy. Soustavy s proměnným průtokem. Funkce: Regulace tlakové diference chráněného okruhu a automatické omezení průtoku. Uzavírá při zvyšujícím se průtoku nebo tlakové diferenci Δp. Rozměry: DN Tlaková třída: PN 25 Max. tlaková diference ( pv): 1600 kpa = 16 bar Tlaková ztráta omezovací clony (Fc): 12, 20 nebo. Teploty: Max. pracovní teplota: 120 C Min. pracovní teplota: 10 C Teplonosná látka: Voda a neutrální roztoky, voda s nemrznoucími přísadami např. glykolem. Jiné přísady a směsi na dotaz. Materiál: Tělo ventilu: litá ocel EN-GJS-400 Membrány a těsnění: EPDM Povrchová úprava: Elektroforetický lak. Označení: TA, DN, PN, Kvs, Δp, materiál a směr proudění. Příruby: DN (volitelně): odpovídající EN :1997, typ 16. DN 65-80: odpovídající EN :1997, typ 21. Rozsah nastavení: Hodnota tlakové diference je pevně nastavena z výroby: 15, 40, 60 nebo. 2

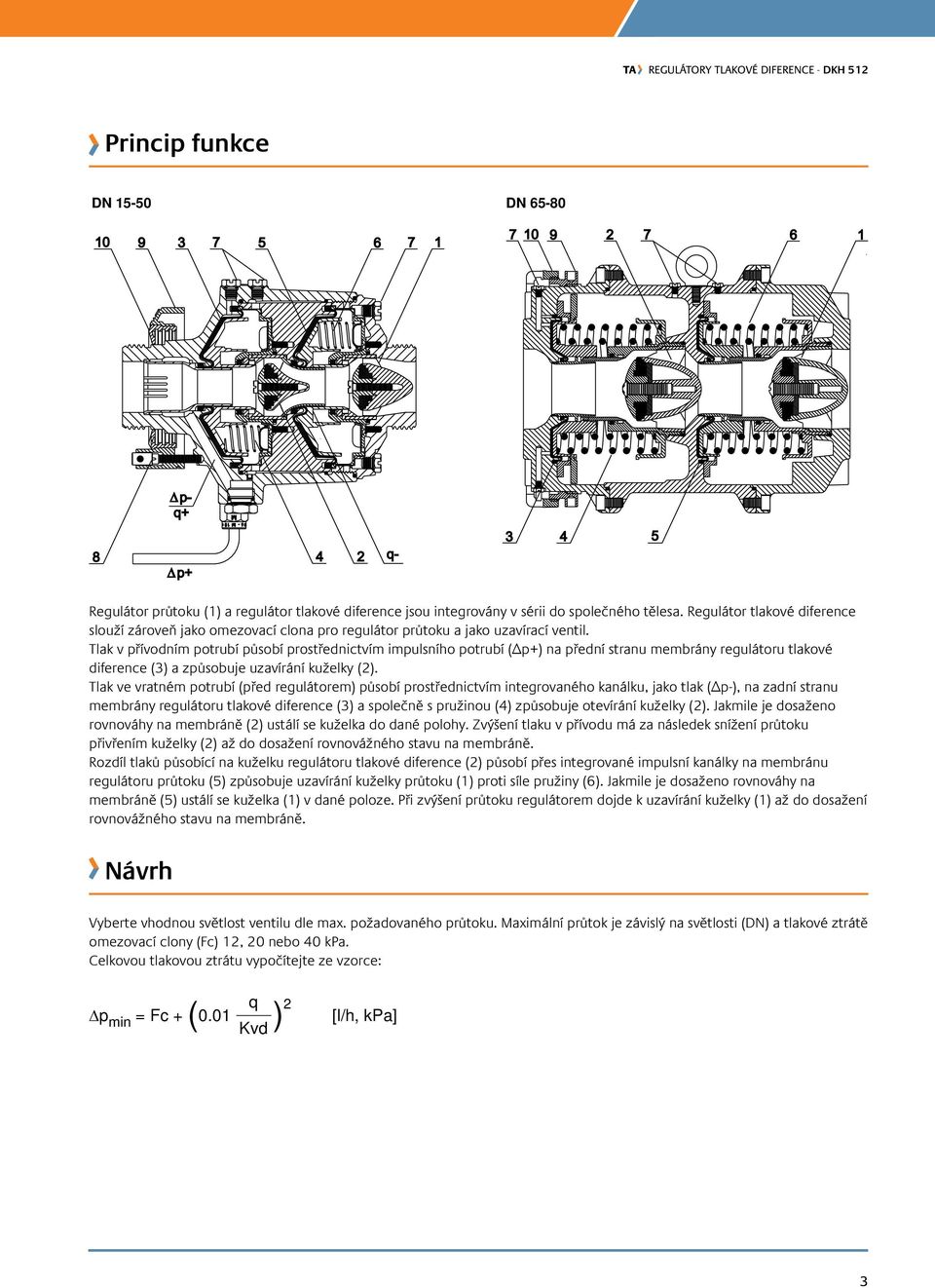

3 Princip funkce DN DN Regulátor průtoku (1) a regulátor tlakové diference jsou integrovány v sérii do společného tělesa. Regulátor tlakové diference slouží zároveň jako omezovací clona pro regulátor průtoku a jako uzavírací ventil. Tlak v přívodním potrubí působí prostřednictvím impulsního potrubí (Δp+) na přední stranu membrány regulátoru tlakové diference (3) a způsobuje uzavírání kuželky (2). Tlak ve vratném potrubí (před regulátorem) působí prostřednictvím integrovaného kanálku, jako tlak (Δp-), na zadní stranu membrány regulátoru tlakové diference (3) a společně s pružinou (4) způsobuje otevírání kuželky (2). Jakmile je dosaženo rovnováhy na membráně (2) ustálí se kuželka do dané polohy. Zvýšení tlaku v přívodu má za následek snížení průtoku přivřením kuželky (2) až do dosažení rovnovážného stavu na membráně. Rozdíl tlaků působící na kuželku regulátoru tlakové diference (2) působí přes integrované impulsní kanálky na membránu regulátoru průtoku (5) způsobuje uzavírání kuželky průtoku (1) proti síle pružiny (6). Jakmile je dosaženo rovnováhy na membráně (5) ustálí se kuželka (1) v dané poloze. Při zvýšení průtoku regulátorem dojde k uzavírání kuželky (1) až do dosažení rovnovážného stavu na membráně. Návrh Vyberte vhodnou světlost ventilu dle max. požadovaného průtoku. Maximální průtok je závislý na světlosti (DN) a tlakové ztrátě omezovací clony (Fc) 12, 20 nebo. Celkovou tlakovou ztrátu vypočítejte ze vzorce: p min = Fc + (0.01 ) 2 [l/h, kpa] q Kvd 3

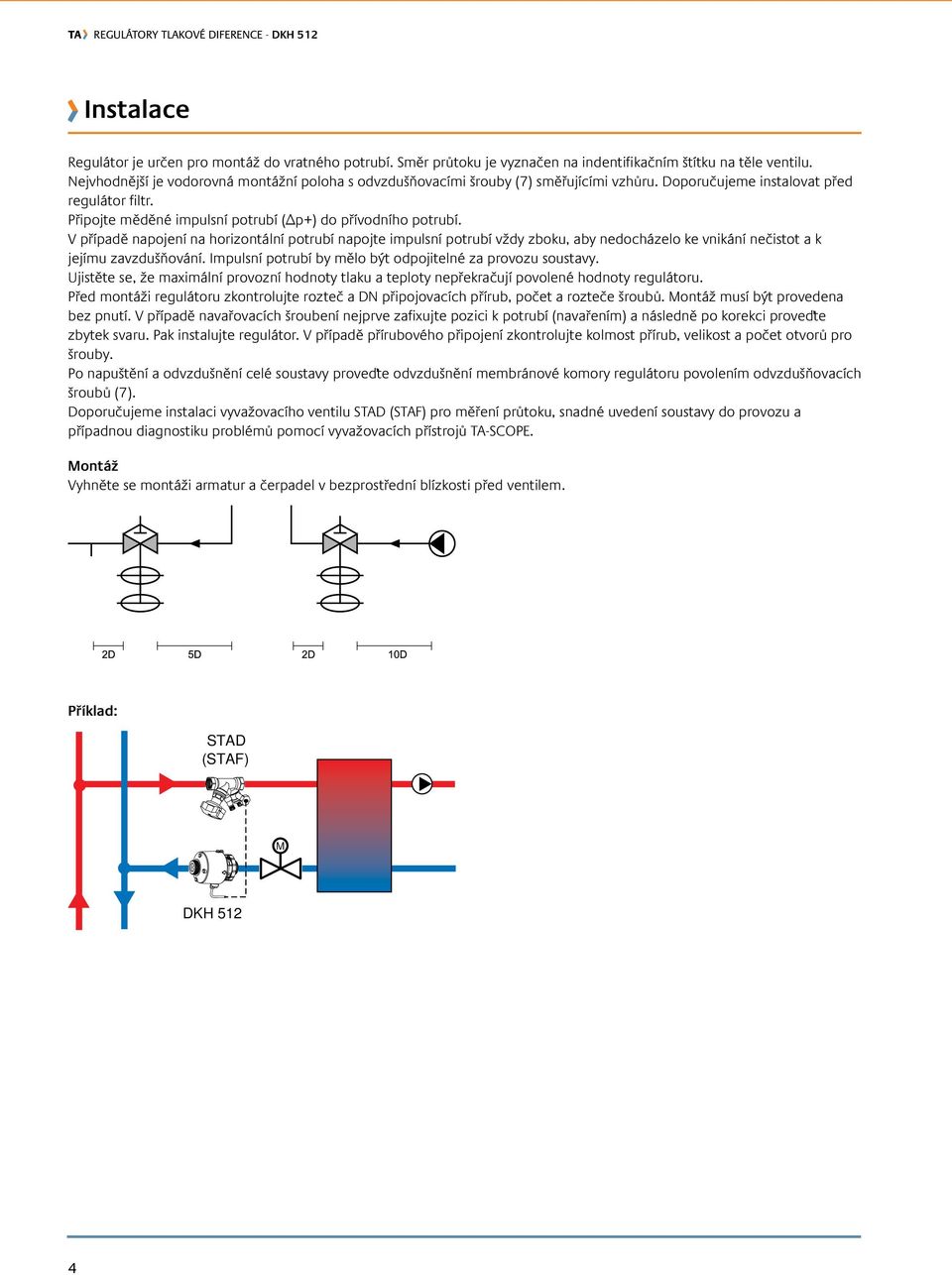

4 Instalace Regulátor je určen pro montáž do vratného potrubí. Směr průtoku je vyznačen na indentifikačním štítku na těle ventilu. Nejvhodnější je vodorovná montážní poloha s odvzdušňovacími šrouby (7) směřujícími vzhůru. Doporučujeme instalovat před regulátor filtr. Připojte měděné impulsní potrubí (Δp+) do přívodního potrubí. V případě napojení na horizontální potrubí napojte impulsní potrubí vždy zboku, aby nedocházelo ke vnikání nečistot a k jejímu zavzdušňování. Impulsní potrubí by mělo být odpojitelné za provozu soustavy. Ujistěte se, že maximální provozní hodnoty tlaku a teploty nepřekračují povolené hodnoty regulátoru. Před montáži regulátoru zkontrolujte rozteč a DN připojovacích přírub, počet a rozteče šroubů. Montáž musí být provedena bez pnutí. V případě navařovacích šroubení nejprve zafixujte pozici k potrubí (navařením) a následně po korekci proveďte zbytek svaru. Pak instalujte regulátor. V případě přírubového připojení zkontrolujte kolmost přírub, velikost a počet otvorů pro šrouby. Po napuštění a odvzdušnění celé soustavy proveďte odvzdušnění membránové komory regulátoru povolením odvzdušňovacích šroubů (7). Doporučujeme instalaci vyvažovacího ventilu STAD (STAF) pro měření průtoku, snadné uvedení soustavy do provozu a případnou diagnostiku problémů pomocí vyvažovacích přístrojů TA-SCOPE. Montáž Vyhněte se montáži armatur a čerpadel v bezprostřední blízkosti před ventilem. Příklad: STAD (STAF) M DKH 512 4

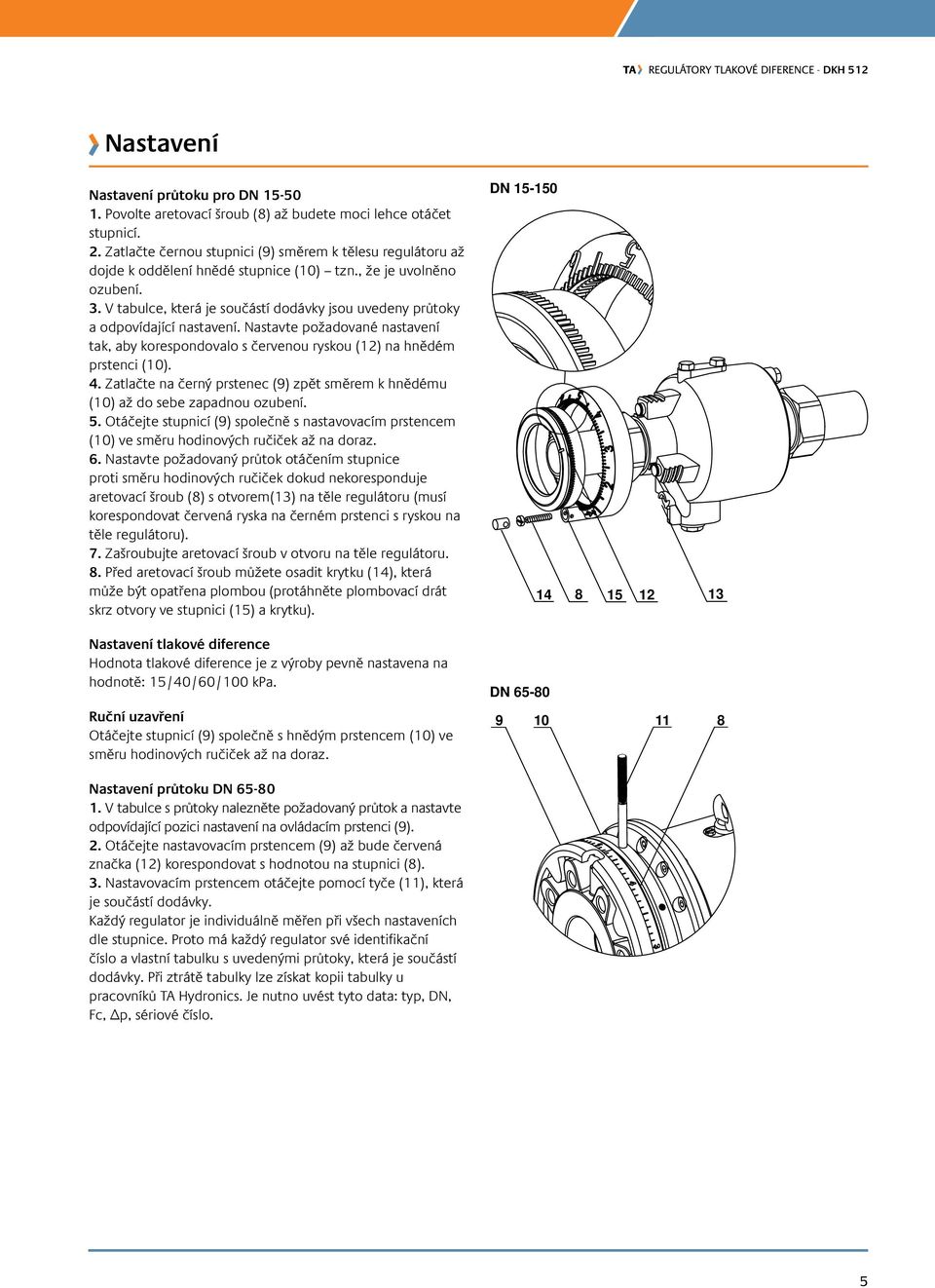

5 Nastavení Nastavení průtoku pro DN Povolte aretovací šroub (8) až budete moci lehce otáčet stupnicí. 2. Zatlačte černou stupnici (9) směrem k tělesu regulátoru až dojde k oddělení hnědé stupnice (10) tzn., že je uvolněno ozubení. 3. V tabulce, která je součástí dodávky jsou uvedeny průtoky a odpovídající nastavení. Nastavte požadované nastavení tak, aby korespondovalo s červenou ryskou (12) na hnědém prstenci (10). 4. Zatlačte na černý prstenec (9) zpět směrem k hnědému (10) až do sebe zapadnou ozubení. 5. Otáčejte stupnicí (9) společně s nastavovacím prstencem (10) ve směru hodinových ručiček až na doraz. 6. Nastavte požadovaný průtok otáčením stupnice proti směru hodinových ručiček dokud nekoresponduje aretovací šroub (8) s otvorem(13) na těle regulátoru (musí korespondovat červená ryska na černém prstenci s ryskou na těle regulátoru). 7. Zašroubujte aretovací šroub v otvoru na těle regulátoru. 8. Před aretovací šroub můžete osadit krytku (14), která může být opatřena plombou (protáhněte plombovací drát skrz otvory ve stupnici (15) a krytku). Nastavení tlakové diference Hodnota tlakové diference je z výroby pevně nastavena na hodnotě: 15/40/60/. Ruční uzavření Otáčejte stupnicí (9) společně s hnědým prstencem (10) ve směru hodinových ručiček až na doraz. DN DN Nastavení průtoku DN V tabulce s průtoky nalezněte požadovaný průtok a nastavte odpovídající pozici nastavení na ovládacím prstenci (9). 2. Otáčejte nastavovacím prstencem (9) až bude červená značka (12) korespondovat s hodnotou na stupnici (8). 3. Nastavovacím prstencem otáčejte pomocí tyče (11), která je součástí dodávky. Každý regulator je individuálně měřen při všech nastaveních dle stupnice. Proto má každý regulator své identifikační číslo a vlastní tabulku s uvedenými průtoky, která je součástí dodávky. Při ztrátě tabulky lze získat kopii tabulky u pracovníků TA Hydronics. Je nutno uvést tyto data: typ, DN, Fc, Δp, sériové číslo. 5

6 Provedení DN mm impulsní potrubí (Ø6) se svěrným připojením 1/4 je součástí dodávky. Fc = 12 kpa L d H1 H2 DN d L H1 H2 Kvd q max 15/20 G ,0 1,1 1, /32 G1 1/ ,3 2, /50 G ,5 4, /20 G ,0 1,1 1, /32 G1 1/ ,3 2, /50 G ,5 4, /20 G ,0 1,1 1, /32 G1 1/ ,3 2, /50 G ,5 4, /20 G ,0 1,1 1, /32 G1 1/ ,3 2, /50 G ,5 4, Fc = 20 kpa DN d L H1 H2 Kvd q max 15/20 G ,0 1,3 1, /32 G1 1/ ,4 2, /50 G , /20 G ,0 1,3 1, /32 G1 1/ ,4 2, /50 G , /20 G ,0 1,3 1, /32 G1 1/ ,4 2, /50 G , /20 G ,0 1,3 1, /32 G1 1/ ,4 2, /50 G , Fc = DN d L H1 H2 Kvd q max 15/20 G ,0 1,8 1, /32 G1 1/ ,0 2, /50 G , /20 G ,0 1,8 1, /32 G1 1/ ,0 2, /50 G , /20 G ,0 1,8 1, /32 G1 1/ ,0 2, /50 G , /20 G ,0 1,8 1, /32 G1 1/ ,0 2, /50 G ,

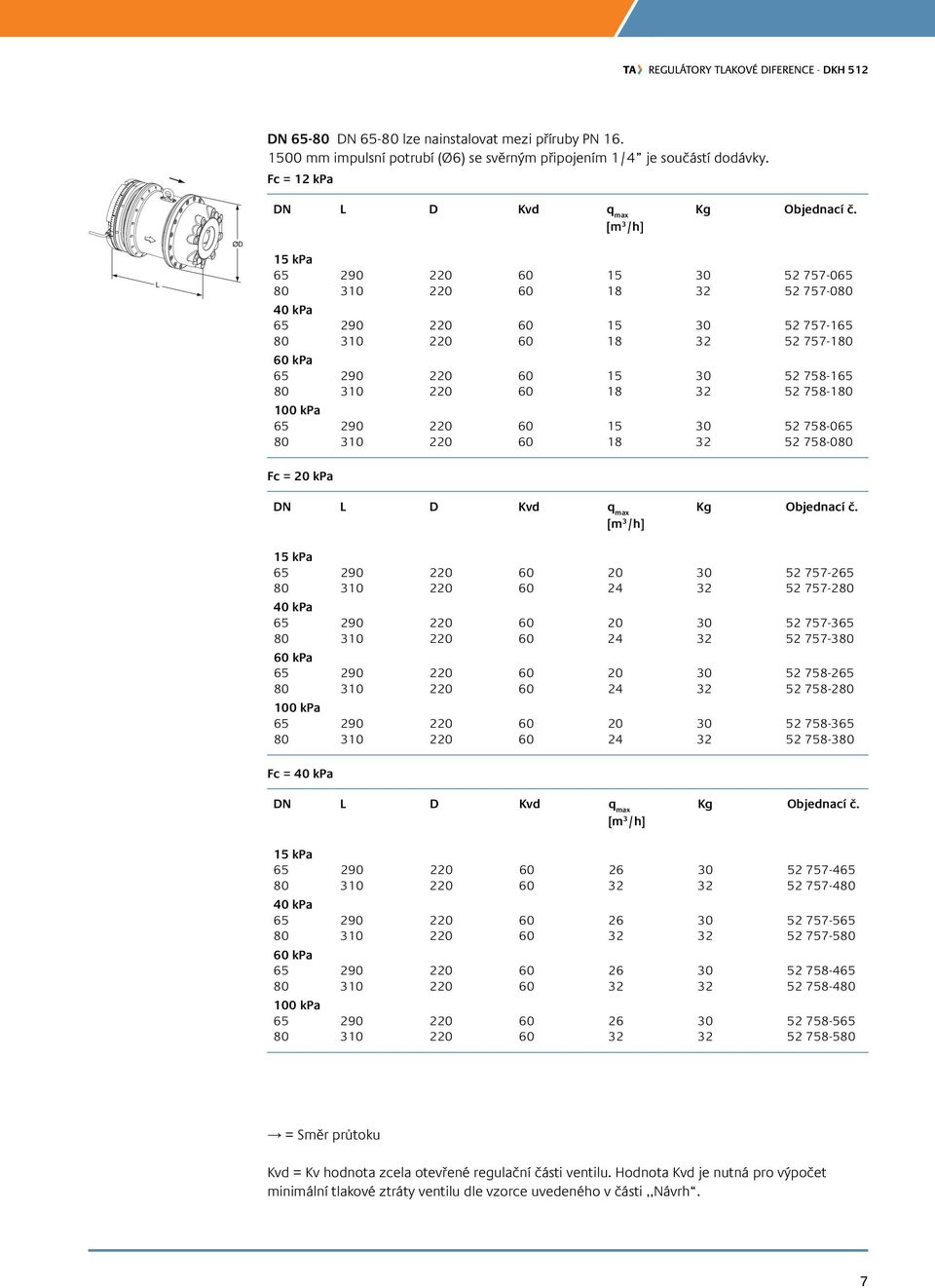

7 DN DN lze nainstalovat mezi příruby PN mm impulsní potrubí (Ø6) se svěrným připojením 1/4 je součástí dodávky. Fc = 12 kpa DN L D Kvd q max L ØD Fc = 20 kpa DN L D Kvd q max Fc = DN L D Kvd q max = Směr průtoku Kvd = Kv hodnota zcela otevřené regulační části ventilu. Hodnota Kvd je nutná pro výpočet minimální tlakové ztráty ventilu dle vzorce uvedeného v části,,návrh. 7
