OBNOVA SCHODIŠTĚ KE KOSTELU MLADÉ BUKY p.p.č. 175/6

Transkript

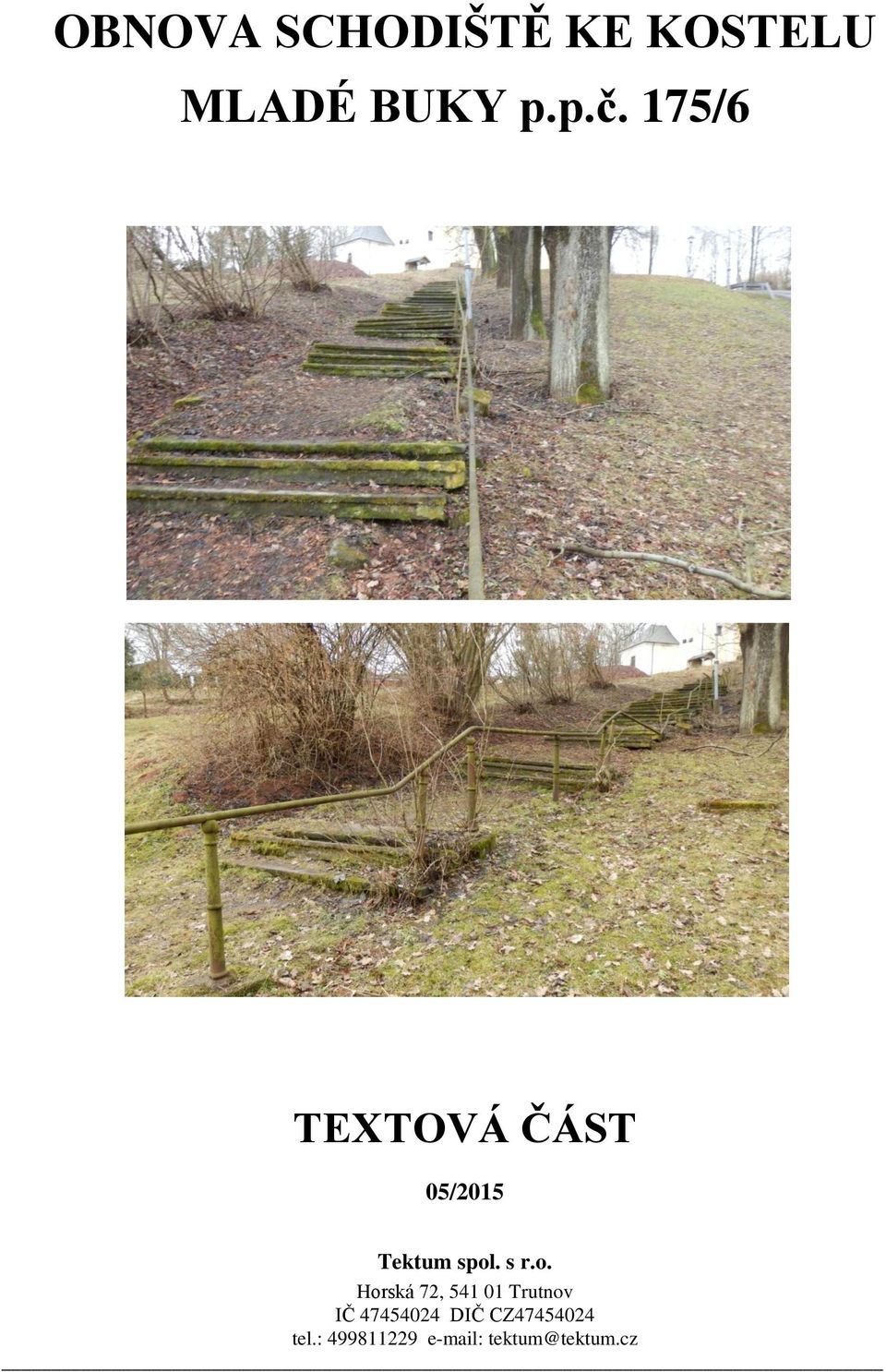

1 OBNOVA SCHODIŠTĚ KE KOSTELU MLADÉ BUKY p.p.č. 175/6 TEXTOVÁ ČÁST 05/2015 Tektum spol. s r.o. Horská 72, Trutnov IČ DIČ CZ tel.: tektum@tektum.cz

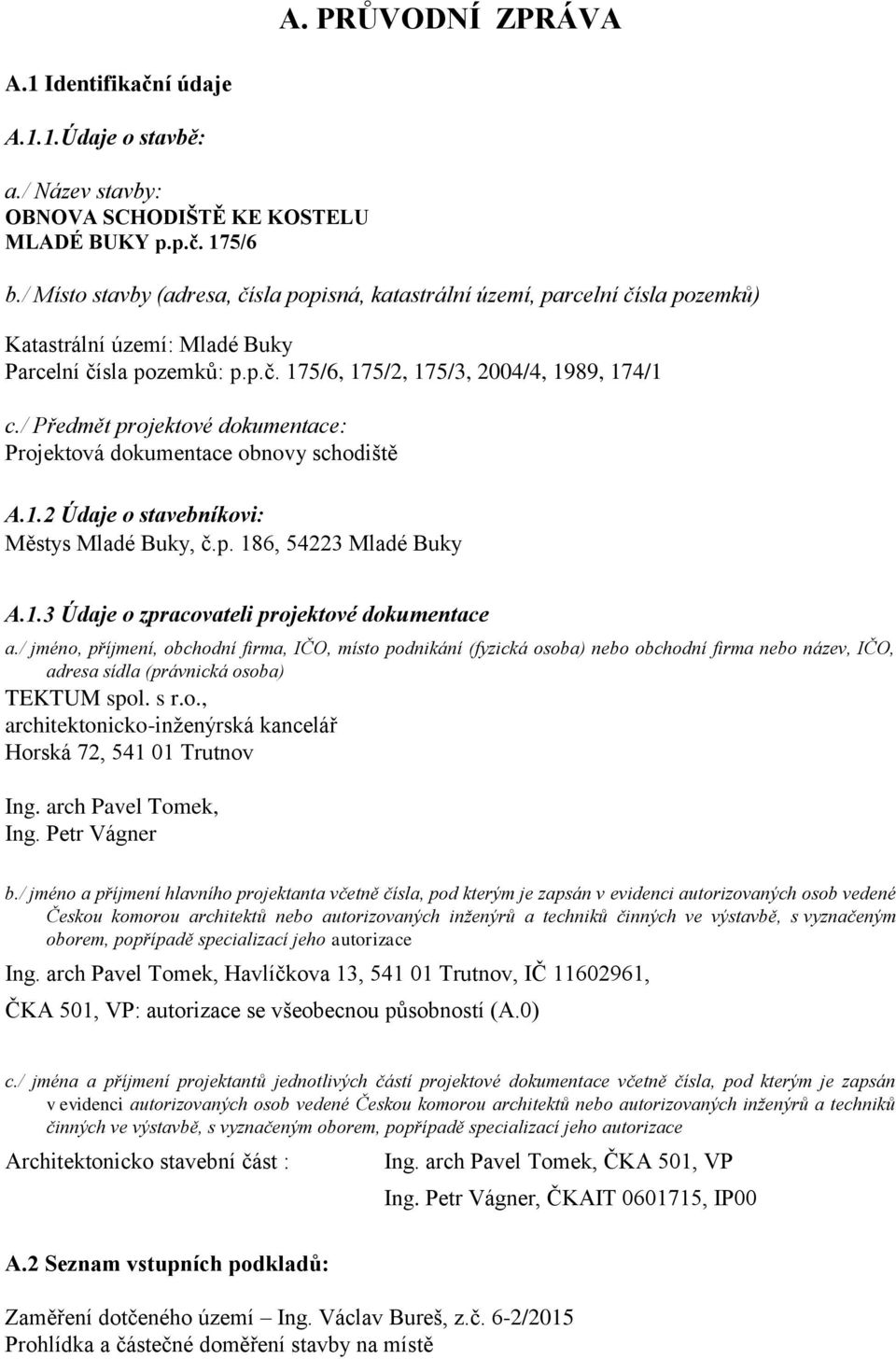

2 A. PRŮVODNÍ ZPRÁVA A.1 Identifikační údaje A.1.1.Údaje o stavbě: a./ Název stavby: OBNOVA SCHODIŠTĚ KE KOSTELU MLADÉ BUKY p.p.č. 175/6 b./ Místo stavby (adresa, čísla popisná, katastrální území, parcelní čísla pozemků) Katastrální území: Mladé Buky Parcelní čísla pozemků: p.p.č. 175/6, 175/2, 175/3, 2004/4, 1989, 174/1 c./ Předmět projektové dokumentace: Projektová dokumentace obnovy schodiště A.1.2 Údaje o stavebníkovi: Městys Mladé Buky, č.p. 186, Mladé Buky A.1.3 Údaje o zpracovateli projektové dokumentace a./ jméno, příjmení, obchodní firma, IČO, místo podnikání (fyzická osoba) nebo obchodní firma nebo název, IČO, adresa sídla (právnická osoba) TEKTUM spol. s r.o., architektonicko-inženýrská kancelář Horská 72, Trutnov Ing. arch Pavel Tomek, Ing. Petr Vágner b./ jméno a příjmení hlavního projektanta včetně čísla, pod kterým je zapsán v evidenci autorizovaných osob vedené Českou komorou architektů nebo autorizovaných inženýrů a techniků činných ve výstavbě, s vyznačeným oborem, popřípadě specializací jeho autorizace Ing. arch Pavel Tomek, Havlíčkova 13, Trutnov, IČ , ČKA 501, VP: autorizace se všeobecnou působností (A.0) c./ jména a příjmení projektantů jednotlivých částí projektové dokumentace včetně čísla, pod kterým je zapsán v evidenci autorizovaných osob vedené Českou komorou architektů nebo autorizovaných inženýrů a techniků činných ve výstavbě, s vyznačeným oborem, popřípadě specializací jeho autorizace Architektonicko stavební část : Ing. arch Pavel Tomek, ČKA 501, VP Ing. Petr Vágner, ČKAIT , IP00 A.2 Seznam vstupních podkladů: Zaměření dotčeného území Ing. Václav Bureš, z.č. 6-2/2015 Prohlídka a částečné doměření stavby na místě

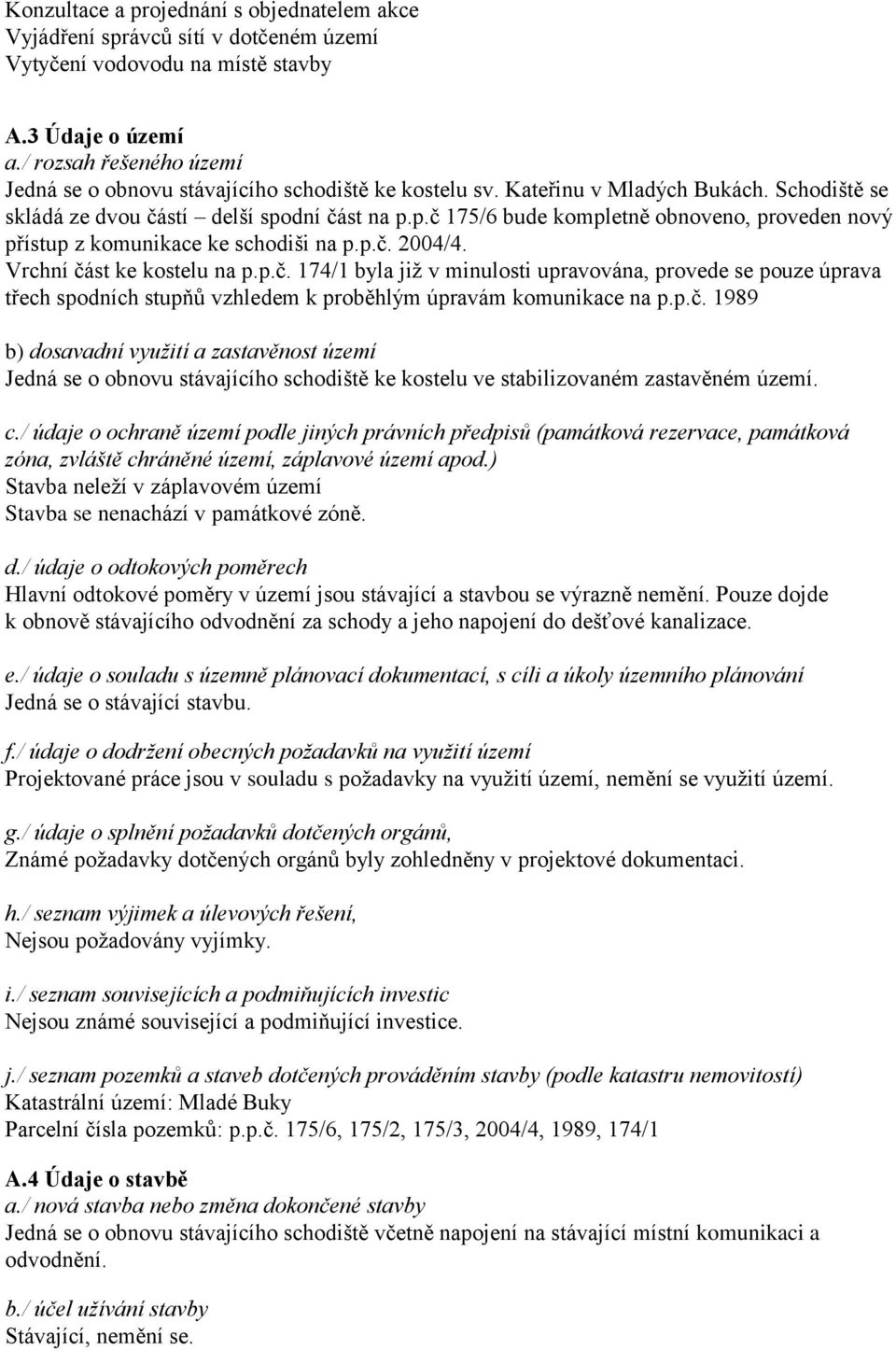

3 Konzultace a projednání s objednatelem akce Vyjádření správců sítí v dotčeném území Vytyčení vodovodu na místě stavby A.3 Údaje o území a./ rozsah řešeného území Jedná se o obnovu stávajícího schodiště ke kostelu sv. Kateřinu v Mladých Bukách. Schodiště se skládá ze dvou částí delší spodní část na p.p.č 175/6 bude kompletně obnoveno, proveden nový přístup z komunikace ke schodiši na p.p.č. 2004/4. Vrchní část ke kostelu na p.p.č. 174/1 byla již v minulosti upravována, provede se pouze úprava třech spodních stupňů vzhledem k proběhlým úpravám komunikace na p.p.č b) dosavadní využití a zastavěnost území Jedná se o obnovu stávajícího schodiště ke kostelu ve stabilizovaném zastavěném území. c./ údaje o ochraně území podle jiných právních předpisů (památková rezervace, památková zóna, zvláště chráněné území, záplavové území apod.) Stavba neleží v záplavovém území Stavba se nenachází v památkové zóně. d./ údaje o odtokových poměrech Hlavní odtokové poměry v území jsou stávající a stavbou se výrazně nemění. Pouze dojde k obnově stávajícího odvodnění za schody a jeho napojení do dešťové kanalizace. e./ údaje o souladu s územně plánovací dokumentací, s cíli a úkoly územního plánování Jedná se o stávající stavbu. f./ údaje o dodržení obecných požadavků na využití území Projektované práce jsou v souladu s požadavky na využití území, nemění se využití území. g./ údaje o splnění požadavků dotčených orgánů, Známé požadavky dotčených orgánů byly zohledněny v projektové dokumentaci. h./ seznam výjimek a úlevových řešení, Nejsou požadovány vyjímky. i./ seznam souvisejících a podmiňujících investic Nejsou známé související a podmiňující investice. j./ seznam pozemků a staveb dotčených prováděním stavby (podle katastru nemovitostí) Katastrální území: Mladé Buky Parcelní čísla pozemků: p.p.č. 175/6, 175/2, 175/3, 2004/4, 1989, 174/1 A.4 Údaje o stavbě a./ nová stavba nebo změna dokončené stavby Jedná se o obnovu stávajícího schodiště včetně napojení na stávající místní komunikaci a odvodnění. b./ účel užívání stavby Stávající, nemění se.

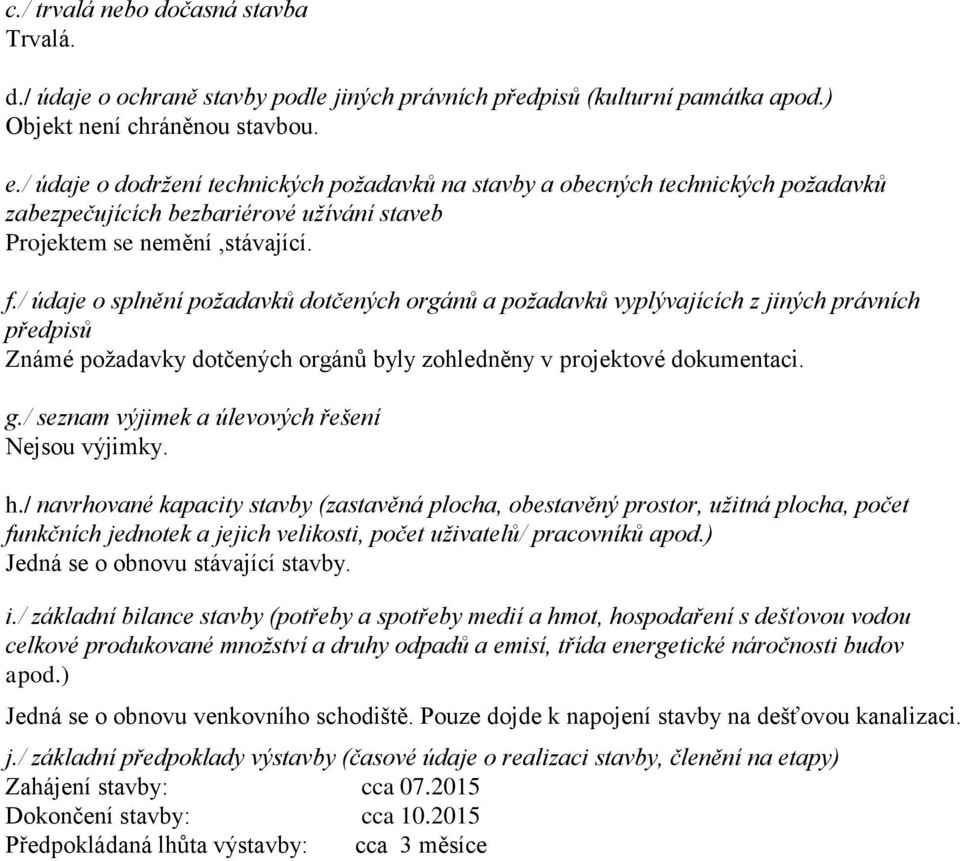

4 c./ trvalá nebo dočasná stavba Trvalá. d./ údaje o ochraně stavby podle jiných právních předpisů (kulturní památka apod.) Objekt není chráněnou stavbou. e./ údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečujících bezbariérové užívání staveb Projektem se nemění,stávající. f./ údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů Známé požadavky dotčených orgánů byly zohledněny v projektové dokumentaci. g./ seznam výjimek a úlevových řešení Nejsou výjimky. h./ navrhované kapacity stavby (zastavěná plocha, obestavěný prostor, užitná plocha, počet funkčních jednotek a jejich velikosti, počet uživatelů/ pracovníků apod.) Jedná se o obnovu stávající stavby. i./ základní bilance stavby (potřeby a spotřeby medií a hmot, hospodaření s dešťovou vodou celkové produkované množství a druhy odpadů a emisí, třída energetické náročnosti budov apod.) Jedná se o obnovu venkovního schodiště. Pouze dojde k napojení stavby na dešťovou kanalizaci. j./ základní předpoklady výstavby (časové údaje o realizaci stavby, členění na etapy) Zahájení stavby: cca Dokončení stavby: cca Předpokládaná lhůta výstavby: cca 3 měsíce

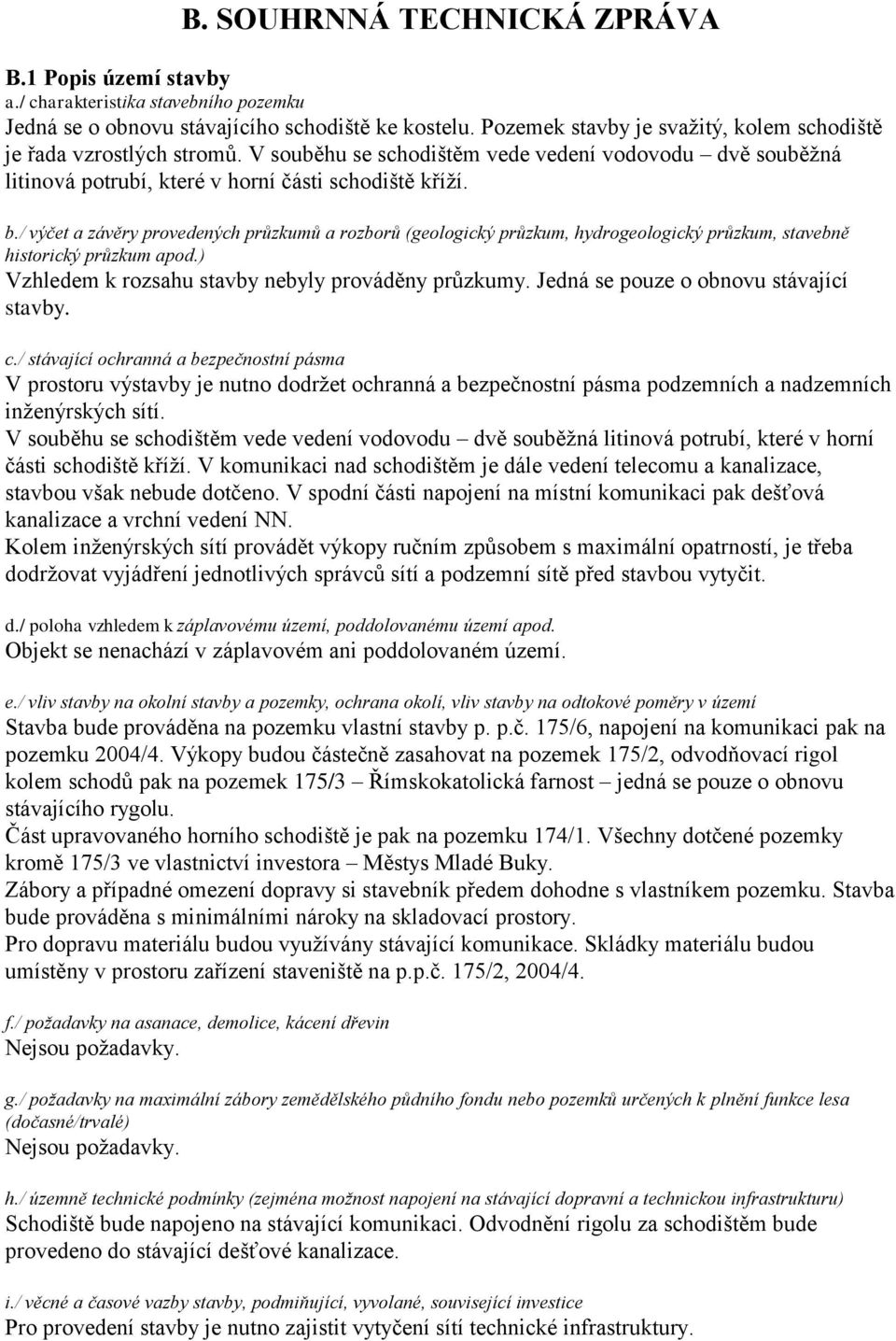

5 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA B.1 Popis území stavby a./ charakteristika stavebního pozemku Jedná se o obnovu stávajícího schodiště ke kostelu. Pozemek stavby je svažitý, kolem schodiště je řada vzrostlých stromů. V souběhu se schodištěm vede vedení vodovodu dvě souběžná litinová potrubí, které v horní části schodiště kříží. b./ výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.) Vzhledem k rozsahu stavby nebyly prováděny průzkumy. Jedná se pouze o obnovu stávající stavby. c./ stávající ochranná a bezpečnostní pásma V prostoru výstavby je nutno dodržet ochranná a bezpečnostní pásma podzemních a nadzemních inženýrských sítí. V souběhu se schodištěm vede vedení vodovodu dvě souběžná litinová potrubí, které v horní části schodiště kříží. V komunikaci nad schodištěm je dále vedení telecomu a kanalizace, stavbou však nebude dotčeno. V spodní části napojení na místní komunikaci pak dešťová kanalizace a vrchní vedení NN. Kolem inženýrských sítí provádět výkopy ručním způsobem s maximální opatrností, je třeba dodržovat vyjádření jednotlivých správců sítí a podzemní sítě před stavbou vytyčit. d./ poloha vzhledem k záplavovému území, poddolovanému území apod. Objekt se nenachází v záplavovém ani poddolovaném území. e./ vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Stavba bude prováděna na pozemku vlastní stavby p. p.č. 175/6, napojení na komunikaci pak na pozemku 2004/4. Výkopy budou částečně zasahovat na pozemek 175/2, odvodňovací rigol kolem schodů pak na pozemek 175/3 Římskokatolická farnost jedná se pouze o obnovu stávajícího rygolu. Část upravovaného horního schodiště je pak na pozemku 174/1. Všechny dotčené pozemky kromě 175/3 ve vlastnictví investora Městys Mladé Buky. Zábory a případné omezení dopravy si stavebník předem dohodne s vlastníkem pozemku. Stavba bude prováděna s minimálními nároky na skladovací prostory. Pro dopravu materiálu budou využívány stávající komunikace. Skládky materiálu budou umístěny v prostoru zařízení staveniště na p.p.č. 175/2, 2004/4. f./ požadavky na asanace, demolice, kácení dřevin Nejsou požadavky. g./ požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné/trvalé) Nejsou požadavky. h./ územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu) Schodiště bude napojeno na stávající komunikaci. Odvodnění rigolu za schodištěm bude provedeno do stávající dešťové kanalizace. i./ věcné a časové vazby stavby, podmiňující, vyvolané, související investice Pro provedení stavby je nutno zajistit vytyčení sítí technické infrastruktury.

6 B.2 Celkový popis stavby Jedná se o obnovu stávajícího schodiště ke kostelu sv. Kateřinu v Mladých Bukách. Schodiště se skládá ze dvou částí delší spodní část na p.p.č 175/6 bude kompletně obnoveno, proveden nový přístup z komunikace ke schodiši na p.p.č. 2004/4. Vrchní část ke kostelu na p.p.č. 174/1 byla již v minulosti upravována, provede se pouze úprava tří spodních stupňů vzhledem k proběhlým úpravám komunikace na p.p.č B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek Stávající. B.2.2 Celkové urbanistické a architektonické řešení a./ urbanismus územní regulace, kompozice prostorového řešení Zůstává zachováno a nemění se. b./ architektonické řešení kompozice tvarového řešení, materiálové a barevné řešení Obnova schodiště bude provedena s co možná největším využitím původních materiálů. Budou použity stávající stupně po opravě a zkrácení, dále materiál na zídky pod schody. Zadláždění mezi jednotlivými skupinami schodů bude nově provedeno z pískovcových kostek. K zábradlí bude využitu stávajících sloupků, případné doplnění, nové madlo. B.2.3 Celkové provozní řešení, technologie výroby Stávající. B.2.4 Bezbariérové užívání stavby Zůstává stávající a provedením stavby se nemění. B.2.5 Bezpečnost při užívání stavby V rámci stavby dojde k zamezení přístupu na schodiště a do prostoru staveniště. Ochranu staveniště a stavby zajistí realizační firma. Stavební firma zajistí potřebná bezpečností opatření. Bezpečnost na pracovišti je stanovena zákonem č. 309/2006 Sb. a nařízením vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Příloha č.1 k nařízení vlády č.591/2006 Sb. stanoví požadavky na staveniště, příloha č.2 k nařízení vlády č.591/2006 Sb. stanoví minimální požadavky na bezpečnost a ochranu zdraví při provozu a používání strojů a nářadí na staveništi, příloha č.3 k nařízení vlády č.591/2006 Sb. stanoví požadavky na organizaci práce a pracovní postupy. B.2.6 Základní charakteristika objektů a./ stavební řešení Stávající schodiště bude rozebráno, bude demontováno zábradlí. Provede se rozebrání stávajících opěrných zídek u schodiště. Po provedení vytyčení a rozměření stavby se pod jednotlivé skupiny stupňů provedou betonové základy. Základy na nenamrzavém zásypu budou provedeny také pod kamenné lemy ohraničující zádlažbu mezi jednotlivými skupinami stupňů. Budou provedeny nutné zídky z dochovalých kamenů s doplněním z místního kamene na SZ straně schodiště. Stávající upravené zkrácené schodišťové stupně bude pokládány na základ do suchého betonu. Po provedení kamenných lemů zádlažby se provede dodláždění ploch mezi skupinami schodů.

7 Kolem schodiště se na JV straně provede odvodňovací rigol se spodní drenáží, napojenou na stávající drenáž v horní části schodiště a svedenou do šachty pod vpustí. Ve spodní části rigolu bude provedena vpusť s napojením do stávající dešťové kanalizace, před vpustí bude provedena výdlažba rigolu pískovcovými kostkami s délce cca 1,5m. V horní části schodiště dojde pouze k rozebrání spodní skupiny schodů a její posun o šířku jednoho stupně směrem nahoru. Bude prověřeno stávající založení stupňů. b./ konstrukční a materiálové řešení Bude ve větší míře použito stávajících přírodních materiálů, budou doplněny dle stávajících z místních materiálů. Nová bude výdlažba z pískovcových kostek. B.2.7 Základní charakteristika technických a technologických zařízení Jedná se o obnovu stávajícího schodiště, technologická zařízení se nevyskytují. B.2.8 Požárně bezpečnostní řešení Zůstává stávající. B.2.9 Zásady hospodaření s energiemi Jedná se o obnovu stávajícího schodiště. B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí. Během výstavby bude hluk splňovat příslušné hygienické předpisy a nebude překračovat dané limity. Stavební práce budou prováděny pouze v denních hodinách. B.2.11 Ochrana stavby před negativními účinky vnějšího prostředí a./ ochrana před pronikáním radonu z podloží Zůstává stávající. b./ ochrana před bludnými proudy Stávající a stavbou se nemění. c./ ochrana před technickou seizmicitou Stávající a stavbou se nemění. d./ ochrana před hlukem Stavba při užívání nebude vydávat žádný nežádoucí a nepřiměřený hluk. Během výstavby bude hluk splňovat příslušné hygienické předpisy a nebude překračovat dané limity. Stavební práce budou prováděny pouze v denních hodinách. e./ protipovodňová opatření Stavba se nenachází v záplavovém území. B.3 Připojení na technickou infrastrukturu Odvodňovací rygol u schodiště bude zakončen uloční vpustí, která bude napojena na stávající dešťovou kanalizaci. B.4 Dopravní řešení Je stávající a nemění se. Během stavby dojde k dočasnému záboru komunikace v místech napojení. Nutno předem projednat se správcem komunikace. B.5 Řešení vegetace a souvisejících terénních úprav Je stávající a nemění se. Okolí se po stavbě uvede do původního stavu.

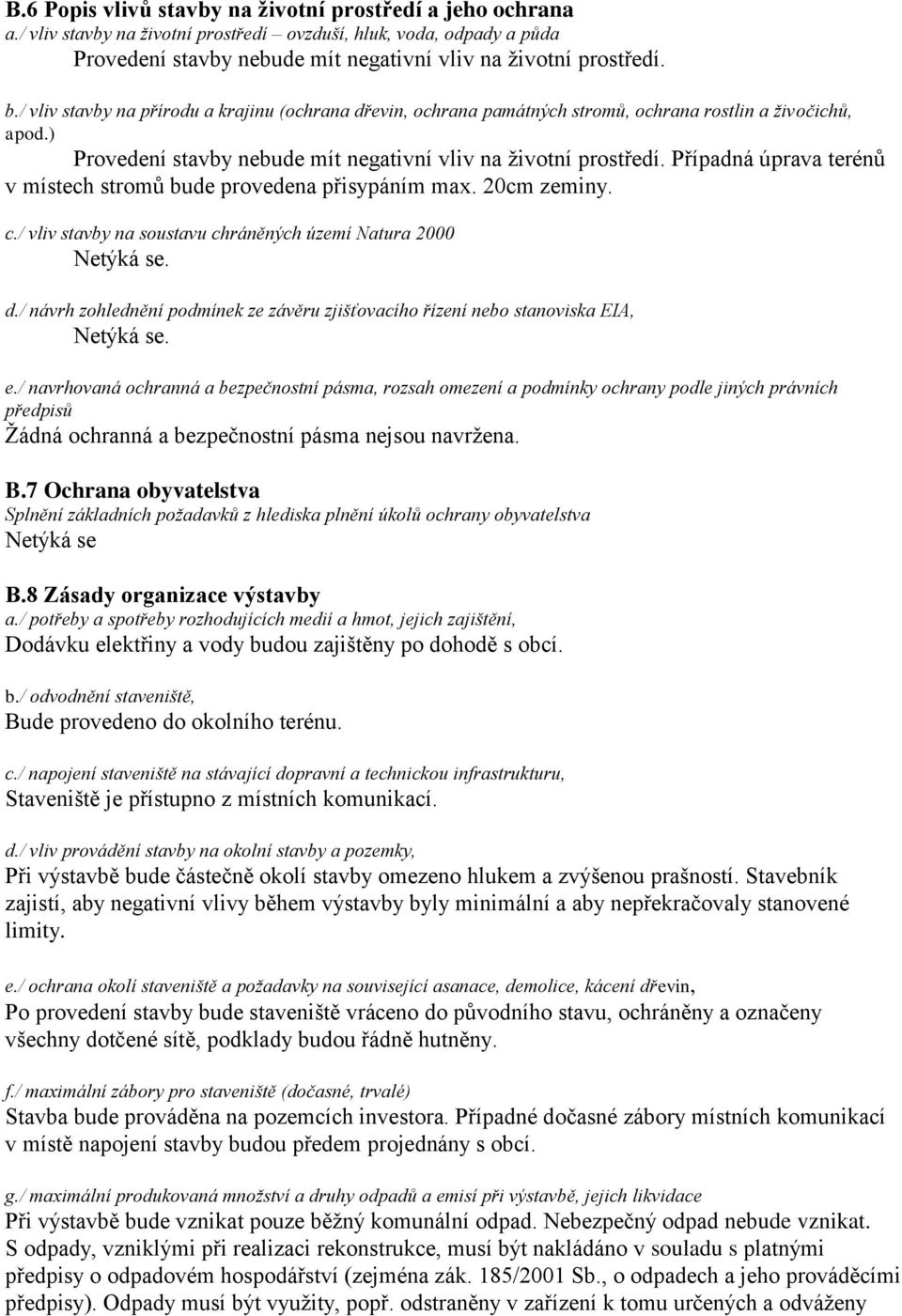

8 B.6 Popis vlivů stavby na životní prostředí a jeho ochrana a./ vliv stavby na životní prostředí ovzduší, hluk, voda, odpady a půda Provedení stavby nebude mít negativní vliv na životní prostředí. b./ vliv stavby na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů, apod.) Provedení stavby nebude mít negativní vliv na životní prostředí. Případná úprava terénů v místech stromů bude provedena přisypáním max. 20cm zeminy. c./ vliv stavby na soustavu chráněných území Natura 2000 Netýká se. d./ návrh zohlednění podmínek ze závěru zjišťovacího řízení nebo stanoviska EIA, Netýká se. e./ navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů Žádná ochranná a bezpečnostní pásma nejsou navržena. B.7 Ochrana obyvatelstva Splnění základních požadavků z hlediska plnění úkolů ochrany obyvatelstva Netýká se B.8 Zásady organizace výstavby a./ potřeby a spotřeby rozhodujících medií a hmot, jejich zajištění, Dodávku elektřiny a vody budou zajištěny po dohodě s obcí. b./ odvodnění staveniště, Bude provedeno do okolního terénu. c./ napojení staveniště na stávající dopravní a technickou infrastrukturu, Staveniště je přístupno z místních komunikací. d./ vliv provádění stavby na okolní stavby a pozemky, Při výstavbě bude částečně okolí stavby omezeno hlukem a zvýšenou prašností. Stavebník zajistí, aby negativní vlivy během výstavby byly minimální a aby nepřekračovaly stanovené limity. e./ ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin, Po provedení stavby bude staveniště vráceno do původního stavu, ochráněny a označeny všechny dotčené sítě, podklady budou řádně hutněny. f./ maximální zábory pro staveniště (dočasné, trvalé) Stavba bude prováděna na pozemcích investora. Případné dočasné zábory místních komunikací v místě napojení stavby budou předem projednány s obcí. g./ maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace Při výstavbě bude vznikat pouze běžný komunální odpad. Nebezpečný odpad nebude vznikat. S odpady, vzniklými při realizaci rekonstrukce, musí být nakládáno v souladu s platnými předpisy o odpadovém hospodářství (zejména zák. 185/2001 Sb., o odpadech a jeho prováděcími předpisy). Odpady musí být využity, popř. odstraněny v zařízení k tomu určených a odváženy

9 postupně tak, aby nezpůsobovaly újmu životnímu prostředí a nenarušovaly vzhled okolní krajiny. Odpady budou pravidelně odváženy na řízenou skládku. Doklady o naložení s odpady předloží investor při kolaudaci stavby. h./ bilance zemních prací, požadavky na přísun nebo deponie zemin Bude proveden výkop pro založení schodiště. Bude provedeno dorovnání terénu po dokončení stavby. Případné přebytky zeminy budou odveženy. i./ ochrana životního prostředí při výstavbě, Stavba nebude mít negativní vliv na životní prostředí. Výstavba bude částečně negativně působit hlukem a prašností. Stavebník zajistí, aby negativní vlivy během výstavby byly minimální. Neprodleně po dokončení stavby bude z pozemku odklizeno veškeré zařízení staveniště. Veškeré odpady během provádění stavby budou likvidovány podle platných právních předpisů, nezávadným způsobem budou pravidelně odváženy na řízenou skládku. j./ zásady bezpečnosti a ochrany zdraví při práci na staveništi, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů V průběhu realizace stavby je nutno bezpodmínečně dodržovat veškeré platné bezpečnostní předpisy, technologická pravidla a veškeré ČSN s jednotlivými pracemi související. Bezpečnost na pracovišti je stanovena zákonem č. 309/2006 Sb. a nařízením vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Příloha č.1 k nařízení vlády č.591/2006 Sb. stanoví požadavky na staveniště, příloha č.2 k nařízení vlády č.591/2006 Sb. stanoví minimální požadavky na bezpečnost a ochranu zdraví při provozu a používání strojů a nářadí na staveništi, příloha č.3 k nařízení vlády č.591/2006 Sb. stanoví požadavky na organizaci práce a pracovní postupy. k./ úpravy pro bezbariérové užívání výstavbou dotčených staveb, Neřeší se. l./ zásady pro dopravně inženýrské opatření, Nebudou nutná. m./ stanovení speciálních podmínek pro provádění stavby (provádění stavby za provozu, opatření proti účinkům vnějšího prostředí při výstavbě apod.) Stavba bude prováděna s nutným dočasným omezením a záborem v místě napojení na místní komunikace. n./ postup výstavby, rozhodující dílčí termíny Před provedení stavby je nutné vytyčit veškeré inženýrské sítě v místě stavby jejich správci. Dohodnutí a provedení nutného záboru provede vybraný dodavatel stavby. Vypracoval: Ing. Petr Vágner, Ing.arch. Pavel Tomek 05/ 2015

10 OBNOVA SCHODIŠTĚ KE KOSTELU
