1 Objednatel: Statutární Město Teplice Náměstí Svobody 2/ Teplice Parkovací záliv v ul. Libušina-Teplice SO 01 Parkovací záliv SO 02 Přeložka veřejného osvětlení Dokumentace pro vydání rozhodnutí o umístění stavby B. SOUHRNNÁ TECHNICKÁ ZPRÁVA Zakázkové číslo: 07/2015 Datum: Duben 2015 Ing. Michal Urbanský Masarykova 2421/66 AI pro dopravní stavby Teplice urbansky@ .cz IČ

2 B.1 Popis území stavby a) charakteristika stavebního pozemku B. Souhrnná technická zpráva Jedná se výstavbu parkovacího zálivu podél jízdního pruhu silnice II/254 v ul. Libušina na pozemku p.č. 3589/7. Parkovací záliv je určen pro 18 osobní automobilů, jednotlivá stání jsou řešena šikmo k jízdnímu pásu. V rámci výstavby bude provedena přeložka chodníku pro pěší a přeložka dotčeného veřejného osvětlen. Projekt dále řeší úpravu veřejného osvětlení v prostoru nově budovaného zálivu v ulici Libušina v Teplicích. Projekt řeší demontáž dvou stožárů veřejného osvětlení včetně svítidel, instalaci demontovaných stožárů a svítidel, pokládku nových přívodních kabelů pro nové stožáry včetně zemních prací. Souběžně s tímto projektem je v rámci jiné PD (Pragoprojekt) řešena ochrana dotčeného trakčního, kabelového vedení společnosti ARRIVA. b) výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.) V rámci projektu byla provedena základní rekognoskace terénu. Geologické a hydrogeologické podmínky stavebního pozemku jsou známé. c) stávající ochranná a bezpečnostní pásma Stavbou procházejí stávající inženýrské sítě, stavba se bude řídit požadavky správců IS na jejich ochranu. d) poloha vzhledem k záplavovému území, poddolovanému území apod. Stavba se nenachází v rizikovém území. e) vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území f) požadavky asanace, demolice, kácení dřevin Dojde ke kácení 4 stromů o průměru kmene do 30 cm (vyznačeno v koordinační situaci). Dále budou provedeny běžné bourací práce. g) požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé) h) územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu) Stavba je umístěna podél průjezdního úseku silnice II/254 v ulici Libušina. i) věcné a časové vazby stavby, podmiňující, vyvolané, související investice Souběžně s výstavbou musí být provedena ochran trakčního, kabelového vedení ARRIVA. Stránka 2 z 8

3 B.2 Celkový popis stavby B.2.1. Účel užívání stavby, základní kapacity funkčních jednotek V ulici Libušina se vybuduje nový parkovací záliv se šikmým stáním (60 ) pro 18 osobních automobilů kategorie M1. Parkovací záliv bude veřejně přístupný s neomezeným vjezdem. Jednotlivá stání budou o rozměrech minimálně 4,7 m x 2,5 m, stání vyhrazené pro ZTP bude provedeno o rozměrech 3,50 x 4,70 m a bude zpřístupněno bezbariérově. Zpevněná plocha parkoviště bude provedena z betonové dlažby. Přeložka veřejného osvětlení bude probíhat zároveň s výstavbou nového parkoviště. Napájení nového veřejného osvětlení bude provedeno ze stávajícího kabelového rozvodu. Kabely budou uloženy do výkopů dle výkresové dokumentace.. B.2.2. Celkové urbanistické a architektonické řešení a) urbanismus-územní regulace, kompozice prostorového řešení Je v souladu se stávajícím stavem. b) architektonické řešení-kompozice tvarového řešení, materiálové a barevné řešení. Je v souladu se stávajícím stavem. Neřeší se. B.2.3. Dispoziční a provozní řešení, technologie výroby B.2.4. Bezbariérové užívání stavby Navržená bezbariérová řešení jsou v souladu s vyhl. 398/2009 Sb. B.2.5. Bezpečnost při užívání stavby Jedná se o dopravní stavbu s veřejným přístupem, proto se bude provoz při užívání stavby řídit dle zákona 361/2000 Sb. B.2.6. Základní technický popis staveb Je uveden v B B.2.7. Technická a technologická zařízení Stavba neobsahuje žádný výrobní program ani technologie. B.2.8. Požárně bezpečnostní řešení Elektrické rozvody veřejného osvětlení jsou provedeny pod zemí a nevedou po povrchu v požárně nebezpečném prostoru jiného objektu nebo zařízení. Napájení je provedeno ze stávajících rozvodů veřejného osvětlení. Na elektrické rozvody nejsou kladeny zvláštní požadavky. Stožáry veřejného osvětlení neovlivňují přístupové komunikace pro požární vozidla (neovlivňují šířku komunikací a nebrání vjezdu na tyto komunikace) ani nejsou situovány na nástupních plochách sloužících pro vedení požárního zásahu. Stožáry veřejného osvětlení nejsou umístněné v ochranném pásmu plynovodu nebo elektrického stožárového vedení. Stránka 3 z 8

4 B.2.9. Zásady hospodaření s energiemi B Hygienické požadavky na stavby, B Zásady ochrany stavby před negativními účinky vnějšího prostředí Pronikání radonu z podloží, bludné proudy, seizmicita, hluk, protipovodňová opatření apod. B.3 Připojení na technickou infrastrukturu a) napojovací místa technické infrastruktury, přeložky, Budou využity stávající místa v lokalitě. b) připojovací rozměry, výkonové kapacity a délky. Viz popis jednotlivých SO. B.4 Technický popis řešení B.2.1. SO 01 Parkovací záliv Navrhované parkovací záliv je navržen při pravé straně jízdního pásu (směrem od okružní křižovatky) silnice II. třídy. Je navržen se šikmým stáním (60 ) pro 18 osobních automobilů kategorie M1. Parkovací záliv bude veřejně přístupný s neomezeným vjezdem. Jednotlivá stání budou o rozměrech minimálně 4,7 m x 2,5 m, stání vyhrazené pro ZTP bude provedeno o rozměrech 3,50 x 4,70 m a bude zpřístupněno bezbariérově. Zpevněná plocha parkoviště bude provedena z betonové dlažby, konstrukce je navržena pro třídu dopravního zatížení VI. tj. s ojedinělou možností pojezdu těžkými nákladními automobily. Celkový rozsah dlážděné plochy zálivu bude 252 m2. Záliv bude lemován průběžným chodníkem šíře 2,50 m. Povrch chodníku bude proveden z betonové dlažby tl. 60 mm, rozsah chodníku činí 165 m2. Veškeré dlážděné plochy budou lemovány silničními obrubami s převýšením mm. Vnější hrana chodníku bude lemována chodníkovou obrubou 1000x200x50 mm s převýšením 60 mm, čímž bude vytvořena přirozená, vodící linie pro nevidomé. Konstrukční detaily zpevněných ploch jsou patrné z výkresu charakteristického příčného řezu. Odvodnění povrchových vod je navrženo do dvou stávajících uličních vpustí umístěných ve vozovce silnice II. třídy. Jejich umístění a četnost je vyhovující i pro zvětšení odvoditelné plochy. V návrhu je uvažováno s částečným zasakováním povrchových vod do podloží parkovacího zálivu, pro ochranu spodních vod před úkapy ropných látek bude v úrovni zemní pláně parkovacího zálivu položeno sorpční geosyntetikum. Pracovní délka úpravy určená v ose průjezdné silnice je 56 m. V současné době se v daném úseku nachází chodník pro pěší a zeleň. Stávající počet parkovacích stání je v dané lokalitě nedostatečný, nová parkovací místa významně zlepší dopravu v klidu v daném území. Stránka 4 z 8

5 B.2.2. SO 02 Přeložka veřejného osvětlení 1. Základní údaje: 1.1. Úvod: Projekt řeší úpravu veřejného osvětlení v prostoru nově budovaného zálivu v ulici Libušina v Teplicích. Projekt řeší demontáž dvou stožárů veřejného osvětlení včetně svítidel, instalaci demontovaných stožárů a svítidel, pokládku nových přívodních kabelů pro nové stožáry včetně zemních prací Podklady pro zpracování projektu: Výřez z pozemkové mapy. Projednání s investorem. Prohlídka místa rekonstrukce. Katalogové listy použitých přístrojů a materiálů Použité normy a předpisy: ČSN ed.2, ČSN , ČSN , ČSN , ČSN , ČSN , ČSN , ČSN , ČSN , ČSN Společné elektrotechnické údaje: 2.1. Napěťová soustava a místo napojení: 3PEN 50Hz 400/230V TN-C 2.2. Instalovaný výkon: Zůstane stávající. 1, Činitel soudobosti: 2.4. Ochrana před úrazem el. proudem: dle ČSN jde: o ochranu samočinným odpojením od zdroje, zvýšenou o ochranu pospojováním Stanovení prostředí: Vnější vlivy: AA3,AA4,AB8,AC1,AD3,AE1,AF1,AG2,AH2,AK1AL1,AM1,AP1,AQ1AS1, BA1,BC1,BD1,BE1,CA1CB1. Prostor Dle ČSN tabulky 32-NM3 se jedná s hlediska nebezpečí úrazu el. proudem o prostor zvlášť nebezpečný. Stránka 5 z 8

6 3. Popis řešení: 3.1. Stávající stav a navrhované řešení: V současné je ulice Libušina osvětlena stávajícím veřejným osvětlením. Na této ulici bude vybudován nový záliv s parkovištěm. V prostoru tohoto plánovaného parkoviště se nachází dva stožáry veřejného osvětlení. Jedná se o stožáry číslo 0477 a Tyto stožáry budou demontovány včetně svítidel a opět postaveny. Mezi stožáry je položeno stávající kabelové vedení, které je v současné době umístěno v chodníku. Jelikož dojde ke změně a vedení se bude po vybudování parkoviště nacházet v komunikaci je nutné toto vedení vyměnit a uložit do hloubky jednoho metru. Propojovací kabelové vedení mez sloupy 0477 a 0478 bude provedeno pomocí kabelu CYKY 4Bx16 mm2, uloženého v přebetonované chráničce v hloubce jednoho metru. V tomto výkopu bude zároveň umístěno i zemnící vedení. Veškeré úpravy, zajišťování stávajícího zařízení a prohlídka umístění chrániček a kabelů ve výkopech před záhozem musí být zajišťováno pracovníky správce veřejného osvětlení. O převzetí správného uložení bude proveden zápis ve stavebním deníku. Rovněž zajišťování beznapěťového stavu a ostatních manipulací na stávajícím veřejném osvětlení musí být vždy prováděno správcem veřejného osvětlení. O stavu a způsobu zajištění doporučuji provádět písemný zápis 3.2. Místo napojení: Místo napojení se nemění Použitá svítidla a stožáry: Stožáry a svítidla budou použita stávající. Stožáry budou instalovány podle výkresu č. D.1.2. výkresové dokumentace Výkopy Kabely navrhuji uložit do výkopů podle výkresu č. D.1.3. výkresové dokumentace. Hloubka uložení bude v komunikaci 1m. V komunikaci je kabelové vedení umístěno v délce 55m. Kabely budou uloženy v kabelových chráničkách v celé trase. Kabelové vedení a sloupy jsou umístěny na těchto pozemcích 4323/6. Jedná se o pozemky Statutárního města Teplice. Výkopové práce, zához a hutnění budou provedeny pro veškerou kabeláž, včetně opravy povrchů Kabelové rozvody a zemnící soustava: Napájecí kabely pro soustavu osvětlení navrhuji použít CYKY 4Bx16mm2. Pro napojení vlastního svítidla ze stožárové svorkovnice potom kabely CYKY 3Cx1,5mm2. Pro zemnící soustavu navrhuji použít drát FeZn o průměru 10mm, který bude položen po celé délce výkopů na dně 20cm pod kabelovým prostorem. Zemnící vodič bude spojen se zemnící svorkou každého osvětlovacího stožáru a propojen s vodičem PEN napájecího vedení. Před započetím zemních prácí je nutné přizvat správce všech inženýrských sítí a zajistit vytýčení tras jejich rozvodů na místě. Stránka 6 z 8

7 4. Závěr Veškeré práce musí být provedeny v souladu s předpisy a ČSN platnými v době realizace. Před uvedením do provozu musí být provedena výchozí revize a vystavena revizní zpráva. B.5 Řešení vegetace a souvisejících terénních úprav Sadové úpravy jsou řešeny formou veřejné zeleně trávníky. B.6 Popis vlivů stavby na životní prostředí a jeho ochrana a) vliv na životní prostředí-ovzduší, hluk, voda, odpady a půda Samostatná stavba nemá negativní vliv na životní prostředí za dodržování následujících opatření. Během výstavby se dočasně zvýší hlučnost a prašnost v okolí stavby. Zhotovitel stavby je povinen během realizace stavby zajišťovat pořádek na staveništi a neznečišťovat veřejná prostranství, nezatěžovat jej nadměrným hlukem a v co největší míře šetřit stávající zeleň. b) vliv na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině Zvláštní ochranu dřevin stavba nevyžaduje. Nemá. c) vliv na soustavu chráněných území Natura 2000 d) návrh zohlednění podmínek ze závěru zjišťovacího řízení nebo stanoviska EIA Nevyžaduje se. e) navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů Nové ochranné pásmo vzniká u vedení veřejného osvětlení dle normy. B.7 Ochrana obyvatelstva Základních požadavky z hlediska plnění úkolů ochrany obyvatelstva jsou splněny. B.8 Zásady organizace výstavby a) napojení staveniště na stávající dopravní a technickou infrastrukturu Staveniště je napojeno na stávající silniční komunikaci v ul. Libušina. Stránka 7 z 8

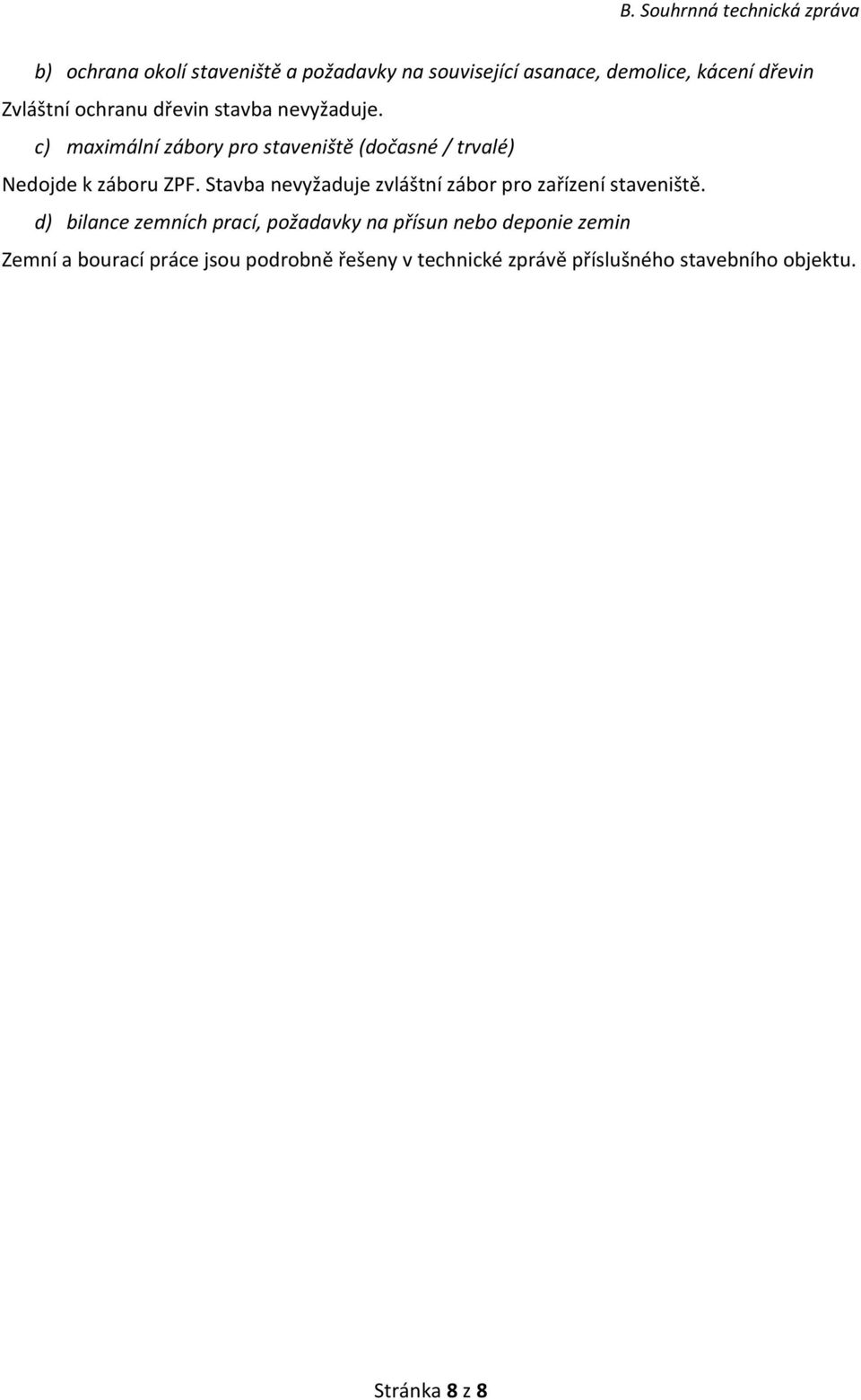

8 b) ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin Zvláštní ochranu dřevin stavba nevyžaduje. c) maximální zábory pro staveniště (dočasné/ trvalé) Nedojde k záboru ZPF. Stavba nevyžaduje zvláštní zábor pro zařízení staveniště. d) bilance zemních prací, požadavky na přísun nebo deponie zemin Zemní a bourací práce jsou podrobně řešeny v technické zprávě příslušného stavebního objektu. Stránka 8 z 8
