1 ±0,000=358,938 m n.m. Souřadnicový systém JTSK, výškový systém Bpv Sokolovská 16/45A, Praha 8 - Karlín tel , fax d-plus@d-plus.cz Hlavní inženýr projektu: Ing. arch. Mikuláš DANÍK Zodp. projektant: Ing. Viktor NÝČ Vypracoval: Ing. arch. Mikuláš Daník MÚ (OÚ): Zlatníky - Hodkovice Kraj: Středočeský kraj Datum: 03/2016 Investor: Obec Zlatníky - Hodkovice, Náves sv. Petra a Pavla 113, Dolní Břežany Stupeň: JPD Zakázka: REKONSTRUKCE HŘIŠTĚ VE ZLATNÍKÁCH Číslo zakázky: Měřítko: 0054/2015 ul. U Jezera, č. parc. 317/1, 317/2, 299/99, 600, k.ú. Zlatníky u Prahy Počet formátů A4: 17 x A4 Č. kopie: Obsah: SOUHRNNÁ TECHNICKÁ ZPRÁVA Číslo přílohy: B Revize: -

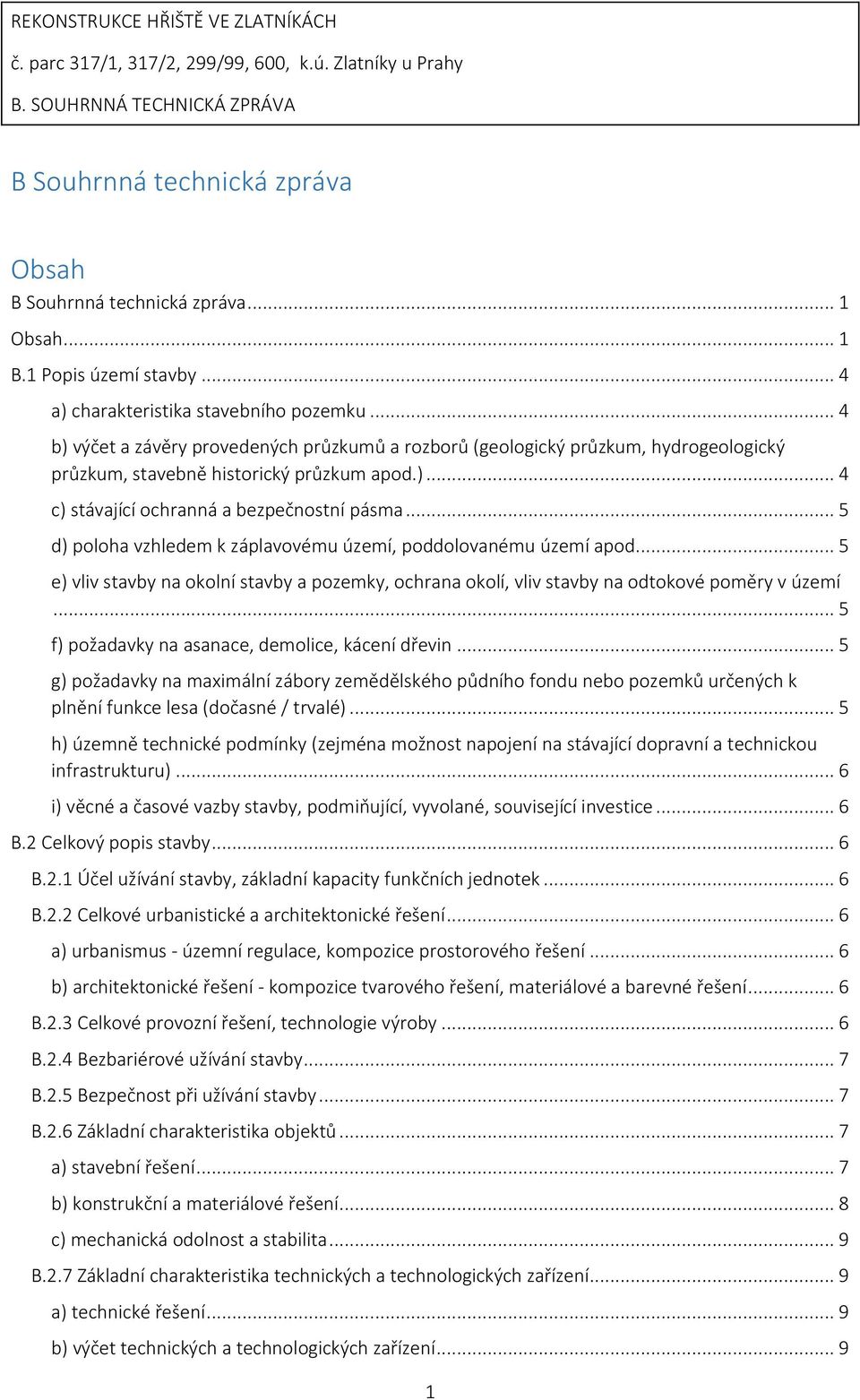

2 B Souhrnná technická zpráva Obsah B Souhrnná technická zpráva... 1 Obsah... 1 B.1 Popis území stavby... 4 a) charakteristika stavebního pozemku... 4 b) výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.)... 4 c) stávající ochranná a bezpečnostní pásma... 5 d) poloha vzhledem k záplavovému území, poddolovanému území apod e) vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území... 5 f) požadavky na asanace, demolice, kácení dřevin... 5 g) požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé)... 5 h) územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu)... 6 i) věcné a časové vazby stavby, podmiňující, vyvolané, související investice... 6 B.2 Celkový popis stavby... 6 B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek... 6 B.2.2 Celkové urbanistické a architektonické řešení... 6 a) urbanismus - územní regulace, kompozice prostorového řešení... 6 b) architektonické řešení - kompozice tvarového řešení, materiálové a barevné řešení... 6 B.2.3 Celkové provozní řešení, technologie výroby... 6 B.2.4 Bezbariérové užívání stavby... 7 B.2.5 Bezpečnost při užívání stavby... 7 B.2.6 Základní charakteristika objektů... 7 a) stavební řešení... 7 b) konstrukční a materiálové řešení... 8 c) mechanická odolnost a stabilita... 9 B.2.7 Základní charakteristika technických a technologických zařízení... 9 a) technické řešení... 9 b) výčet technických a technologických zařízení

3 B.2.8 Požárně bezpečnostní řešení... 9 a) rozdělení stavby a objektů do požárních úseků... 9 b) výpočet požárního rizika a stanovení stupně požární bezpečnosti... 9 c) zhodnocení navržených stavebních konstrukcí a stavebních výrobků včetně požadavků na zvýšení požární odolnosti stavebních konstrukcí... 9 d) zhodnocení evakuace osob včetně vyhodnocení únikových cest... 9 e) zhodnocení odstupových vzdáleností a vymezení požárně nebezpečného prostoru... 9 f) zajištění potřebného množství požární vody, popřípadě jiného hasiva, včetně rozmístění vnitřních a vnějších odběrných míst g) zhodnocení možnosti provedení požárního zásahu (přístupové komunikace, zásahové cesty) 10 h) zhodnocení technických a technologických zařízení stavby (rozvodná potrubí, vzduchotechnická zařízení), i) posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními j) rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek B.2.9 Zásady hospodaření s energiemi a) kritéria tepelně technického hodnocení b) energetická náročnost stavby c) posouzení využití alternativních zdrojů energií B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Zásady řešení parametrů stavby (větrání, vytápění, osvětlení, zásobování vodou, odpadů apod.) a dále zásady řešení vlivu stavby na okolí (vibrace, hluk, prašnost apod.) B.2.11 Ochrana stavby před negativními účinky vnějšího prostředí a) ochrana před pronikáním radonu z podloží b) ochrana před bludnými proudy c) ochrana před technickou seizmicitou d) ochrana před hlukem e) protipovodňová opatření B.3 Připojení na technickou infrastrukturu a) napojovací místa technické infrastruktury b) připojovací rozměry, výkonové kapacity a délky B.4 Dopravní řešení a) popis dopravního řešení b) napojení území na stávající dopravní infrastrukturu c) doprava v klidu d) pěší a cyklistické stezky

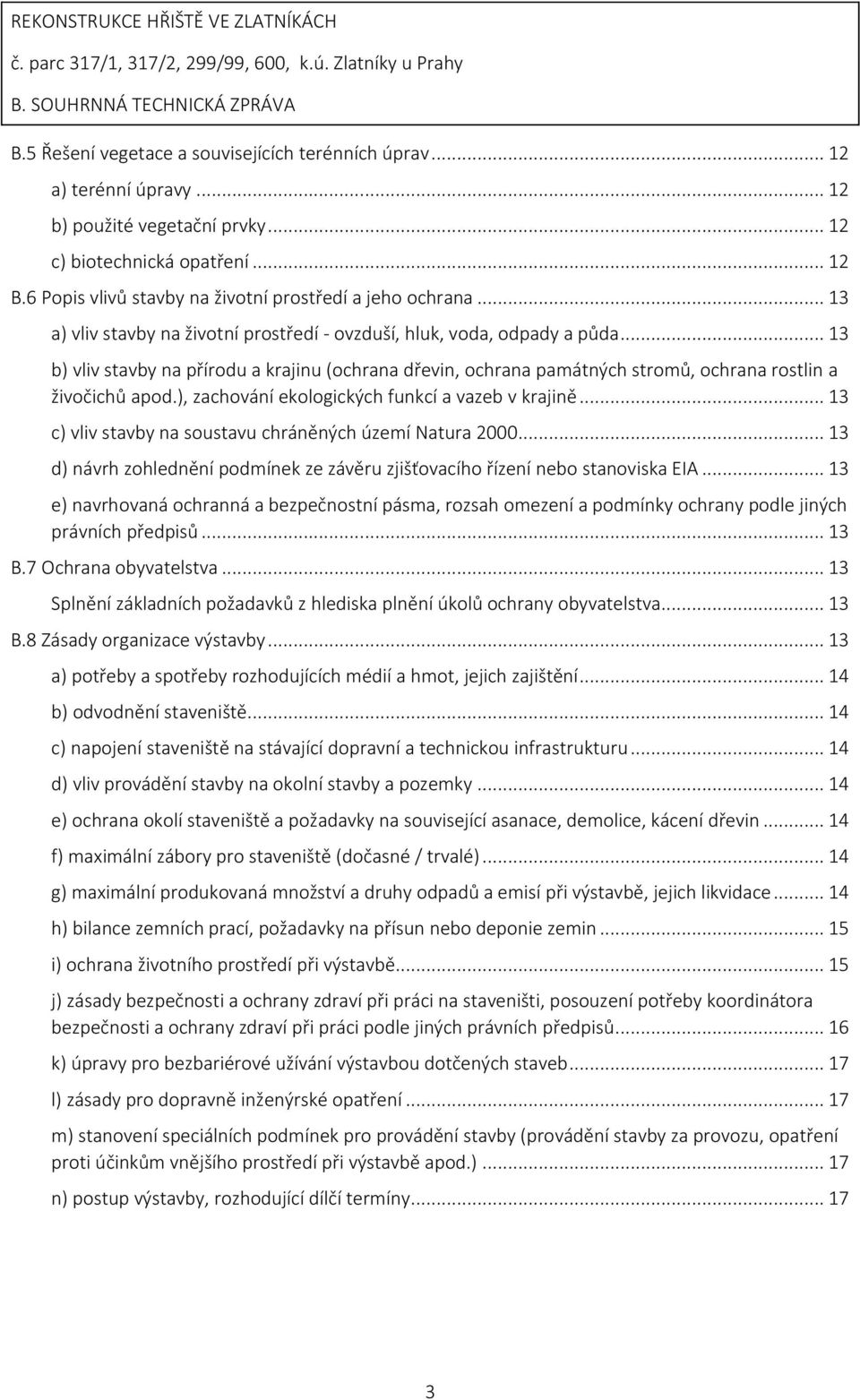

4 B.5 Řešení vegetace a souvisejících terénních úprav a) terénní úpravy b) použité vegetační prvky c) biotechnická opatření B.6 Popis vlivů stavby na životní prostředí a jeho ochrana a) vliv stavby na životní prostředí - ovzduší, hluk, voda, odpady a půda b) vliv stavby na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině c) vliv stavby na soustavu chráněných území Natura d) návrh zohlednění podmínek ze závěru zjišťovacího řízení nebo stanoviska EIA e) navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů B.7 Ochrana obyvatelstva Splnění základních požadavků z hlediska plnění úkolů ochrany obyvatelstva B.8 Zásady organizace výstavby a) potřeby a spotřeby rozhodujících médií a hmot, jejich zajištění b) odvodnění staveniště c) napojení staveniště na stávající dopravní a technickou infrastrukturu d) vliv provádění stavby na okolní stavby a pozemky e) ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin f) maximální zábory pro staveniště (dočasné / trvalé) g) maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace h) bilance zemních prací, požadavky na přísun nebo deponie zemin i) ochrana životního prostředí při výstavbě j) zásady bezpečnosti a ochrany zdraví při práci na staveništi, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů k) úpravy pro bezbariérové užívání výstavbou dotčených staveb l) zásady pro dopravně inženýrské opatření m) stanovení speciálních podmínek pro provádění stavby (provádění stavby za provozu, opatření proti účinkům vnějšího prostředí při výstavbě apod.) n) postup výstavby, rozhodující dílčí termíny

5 B.1 Popis území stavby a) charakteristika stavebního pozemku Pozemky dotčené zamýšlenou stavební akcí jsou situovány v katastrálním území Zlatníky u Prahy. Dotčené území je vymezeno pozemky uvedenými níže v tabulce. místo stavby: Sportovní areál SK Sokol Zlatníky, ul. U Jezera, Zlatníky - Hodkovice Obec: Zlatníky-Hodkovice [539881] Katastrální území: Zlatníky u Prahy [793221] Parcelní čísla: výměra parc. č. [m2] druh pozemku využití způsob ochrany vlastník 317/ Ostatní plocha Sportoviště a Nejsou evidovány Obec Zlatníky rekreační plocha žádné způsoby ochrany Hodkovice* 317/ Orná půda Zemědělský půdní fond BPEJ Obec Zlatníky Hodkovice* 299/ Orná půda Zemědělský půdní fond Obec Zlatníky BPEJ Ostatní plocha Silnice Nejsou evidovány žádné způsoby ochrany *) Obec Zlatníky - Hodkovice, Náves sv. Petra a Pavla 113, Zlatníky, Zlatníky-Hodkovice **) Středočeský kraj, Zborovská 81/11, Smíchov, Praha 5 Hodkovice* Středočeský kraj ** b) výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.) Rešeršní inženýrskogeologický průzkum: Z průzkumu vyplývá, že zemní práce budou probíhat v hlínách F5, F6 s I. třídou těžitelnosti. Hlíny jsou málo propustné. Koeficient filtrace je 10-5 m/s. Průzkum je samostatnou přílohou PD. Dendrologický průzkum: Dendrologický průzkum nebyl v místě stavby prováděn. Jeho provedení nebylo z rozsahu a povahy akce vyžadováno. Radonový průzkum: Radonový průzkum nebyl v místě stavby prováděn. Jeho provedení nebylo z rozsahu a povahy akce vyžadováno. 4

6 Ostatní průzkumy: Projektant provedl obhlídku stávajícího stavu na pozemku stavby a vlastní stavby a obhlídku okolí za účelem seznámení se s vazbami na okolí. c) stávající ochranná a bezpečnostní pásma Na pozemku se nenacházejí žádné památkově chráněné objekty. Část stavebního pozemku se nachází v ochranném pásmu komunikace silnice III. třídy. Přes pozemek vede kanalizační řad Zlatník - Hodkovice. Stavba neohrožuje žádné vodní zdroje ani léčebné prameny. d) poloha vzhledem k záplavovému území, poddolovanému území apod. Stavba se nachází mimo záplavová území, nachází mimo poddolovaná území. Ohrožení stavby v tomto směru nehrozí. e) vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Stavba nebude mít negativní dopad na životní prostředí v lokalitě. S výjimkou doby vlastní realizace objektu není nutné realizovat žádná opatření směřující k ochraně okolí stavby před negativními účinky stavby. Uvažovaná stavba není lokalizována v oblasti se zvláštním režimem ochrany přírody a krajiny dle zákona č. 114/1992 Sb. Z hlediska krajinné ekologie se na dotčeném území nenacházejí chráněná přírodní území ani jejich ochranné pásma a nevyskytují se zde žádné chráněné nebo ohrožené druhy flóry a fauny. Záměrem stavebníka nebyla dotčena chráněná území (tj. území národních parků, chráněných krajinných oblastí nebo jiných zvláště chráněných území). Vodní a odtokové poměry se v lokalitě nemění. f) požadavky na asanace, demolice, kácení dřevin V areálu hřiště dojde k demolici bourání původních prvků vybavení hřiště. Bourací práce jsou součástí PD. Stavba uvažuje kácení 4 stromů při severní hraně pozemku a keřů při východní straně areálu. Jedná se o stromy do stanoveného obvodu kmene a zapojené porosty dřevin. g) požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé) Stavbou vznikne požadavek na vyjmutí dotčených pozemků, či jejich částí ze zemědělského půdního fondu. 5

7 h) územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu) Napojení areálu na veřejnou technickou a dopravní infrastrukturu zůstává stávající. Nově se areál připojuje k dešťové kanalizaci jdoucí podél ulice Zlatnická. Vedení dešťové kanalizace, do kterého bude areál připojen, je ve vlastnictví stavebníka. i) věcné a časové vazby stavby, podmiňující, vyvolané, související investice Žádné podmiňující a související investice nejsou vyžadovány k realizaci díla. B.2 Celkový popis stavby B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek Stavba je rozdělena na několik stavebních objektů. Hlavním stavebními objekty jsou SO 02 Fotbalové hřiště, SO 04 Běžecká dráha SO 05 Multifunkční hřiště. Dalšími stavebními objekty jsou objekty nutné k realizaci a provozu výše uvedených hlavních objektů. Fotbalové hřiště je koncipováno pro 22 hráčů a 100 diváků. Ostatní plochy jsou uvažovány pro souhrnný počet 14 hráčů/sportovců. Ve sportovním areálu se uvažuje proměnlivý počet sportovců i případných diváků. Nepředpokládá se souběžné využívání 100% kapacity areálu v právě jeden okamžik. B.2.2 Celkové urbanistické a architektonické řešení a) urbanismus - územní regulace, kompozice prostorového řešení S ohledem na povahu navržených prací není nutné na urbanismus brát zvláštní zřetel. Kompozice prostorového řešení vychází z hlavních rozměrů hřiště a navazuje na stávající prostorové řešení. b) architektonické řešení - kompozice tvarového řešení, materiálové a barevné řešení Navržené úpravy navazují na současné využití předmětného území. Tím je i dáno tvarové řešení fotbalového hřiště. Materiálové a barevné řešení je z části dáno zvoleným standardem vybavení hřiště. Důraz je kladen na použití kvalitních a trvanlivých materiálů. Kompoziční hledisko je ovlivněno prostorovými možnostmi areálu. Celková kompozice byla stanovena s ohledem na místní podmínky a zohledňuje i možnost budoucího rozšíření o další sportovní či relaxační plochy. B.2.3 Celkové provozní řešení, technologie výroby Pro optimální využití areálu a zajištění dostatečného standardu jednotlivých ploch jsou před realizací samotných sportovních ploch, jakožto i dalších součástí areálu, nutné rozsáhlé terénní úpravy. Výškový rozdíl na diagonále stávajícího fotbalového hřiště je cca 1,8m, což je značně nevyhovující. Areál bude srovnán do +/- stejné výškové úrovně. Terénní úpravy jsou řešeny SO 01. 6

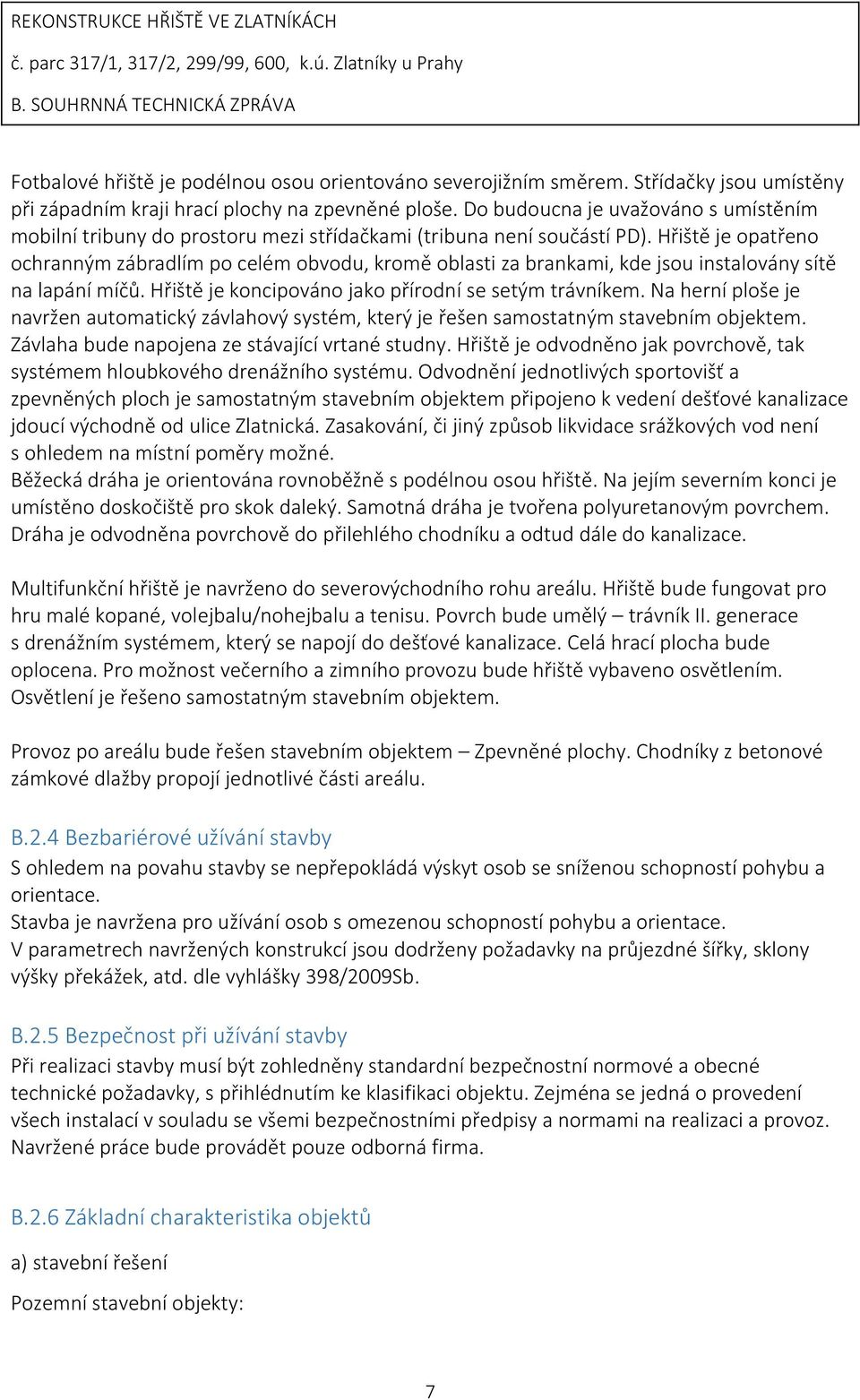

8 Fotbalové hřiště je podélnou osou orientováno severojižním směrem. Střídačky jsou umístěny při západním kraji hrací plochy na zpevněné ploše. Do budoucna je uvažováno s umístěním mobilní tribuny do prostoru mezi střídačkami (tribuna není součástí PD). Hřiště je opatřeno ochranným zábradlím po celém obvodu, kromě oblasti za brankami, kde jsou instalovány sítě na lapání míčů. Hřiště je koncipováno jako přírodní se setým trávníkem. Na herní ploše je navržen automatický závlahový systém, který je řešen samostatným stavebním objektem. Závlaha bude napojena ze stávající vrtané studny. Hřiště je odvodněno jak povrchově, tak systémem hloubkového drenážního systému. Odvodnění jednotlivých sportovišť a zpevněných ploch je samostatným stavebním objektem připojeno k vedení dešťové kanalizace jdoucí východně od ulice Zlatnická. Zasakování, či jiný způsob likvidace srážkových vod není s ohledem na místní poměry možné. Běžecká dráha je orientována rovnoběžně s podélnou osou hřiště. Na jejím severním konci je umístěno doskočiště pro skok daleký. Samotná dráha je tvořena polyuretanovým povrchem. Dráha je odvodněna povrchově do přilehlého chodníku a odtud dále do kanalizace. Multifunkční hřiště je navrženo do severovýchodního rohu areálu. Hřiště bude fungovat pro hru malé kopané, volejbalu/nohejbalu a tenisu. Povrch bude umělý trávník II. generace s drenážním systémem, který se napojí do dešťové kanalizace. Celá hrací plocha bude oplocena. Pro možnost večerního a zimního provozu bude hřiště vybaveno osvětlením. Osvětlení je řešeno samostatným stavebním objektem. Provoz po areálu bude řešen stavebním objektem Zpevněné plochy. Chodníky z betonové zámkové dlažby propojí jednotlivé části areálu. B.2.4 Bezbariérové užívání stavby S ohledem na povahu stavby se nepřepokládá výskyt osob se sníženou schopností pohybu a orientace. Stavba je navržena pro užívání osob s omezenou schopností pohybu a orientace. V parametrech navržených konstrukcí jsou dodrženy požadavky na průjezdné šířky, sklony výšky překážek, atd. dle vyhlášky 398/2009Sb. B.2.5 Bezpečnost při užívání stavby Při realizaci stavby musí být zohledněny standardní bezpečnostní normové a obecné technické požadavky, s přihlédnutím ke klasifikaci objektu. Zejména se jedná o provedení všech instalací v souladu se všemi bezpečnostními předpisy a normami na realizaci a provoz. Navržené práce bude provádět pouze odborná firma. B.2.6 Základní charakteristika objektů a) stavební řešení Pozemní stavební objekty: 7

9 SO 01 Terénní úpravy. Terénní úpravy nezbytně nutné pro realizaci navazujících SO. Dojde k úpravě a vyrovnání ploch určených pro umístění hřišť včetně ploch určených pro nezbytné zpevněné plochy. Terénní úpravy jsou navrženy tak, aby bilance zemních prací byla co nejvyrovnanější. SO 02 Fotbalové hřiště. Tento objekt řeší výstavbu sportovní plochy fotbalového hřiště a jeho odvodnění. Hřiště bude realizované jako přírodní o rozměrech 108 x 63 m (včetně výběhových zón). SO 03 Závlahový systém. Objekt slouží pro zajištění optimálních vegetačních podmínek pro trávník fotbalového hřiště. Hrací plocha bude osazena vhodně umístěnými ostřikovači k zajištění zavlažování. SO 04 Běžecká dráha. Běžecká dráha s polyuretanovým povrchem, na jejímž severním konci je umístěno doskočiště pro skok daleký. Celková velikost plochy je cca 77,5 x 4 m. SO 05 Multifunkční hřiště. Hřiště s umělým trávníkem II. generace, včetně drenážního systému, oplocení plochy a nutného sportovního vybavení. Rozměry hřiště jsou cca 43 x 34 m. SO 06 Osvětlení multi. hřiště. Do rohů multifunkční plochy budou umístěny 4 stožáry vybavené světlomety. Součástí stavebního objektu je i napojení celého systému osvětlení na přípojné místo v severozápadním rohu areálu. SO 07 Kanalizace. Objekt kanalizace řeší vnitroareálovou dešťovou kanalizaci a její napojení na kanalizační stoku mimo areál. Do kanalizace bude svedené odvodnění všech sportovních ploch. Součástí objektu je i podvrt pod komunikací a nový objekt na stávajícím vedení kanalizace. SO 08 Zpevněné plochy. Kromě chodníčků (šířka cca 2m) řeší objekt i parkovací stání v ulici U Jezera a pojízdný chodník sloužící pro vjezd techniky na fotbalové hřiště. SO 09 Fitness plocha. Vymezená plocha pro umístění fitness cvičebních strojů. SO 10 Oplocení areálu. Pletivové oplocení areálu včetně nově navržených branek. b) konstrukční a materiálové řešení SO 02 Fotbalové hřiště. Hřiště je navrženo jako přírodní se setým trávníkem. Vegetační vrstva je tvořená hlinitopísčitým substrátem o mocnosti 120 mm. plošná drenáž tvořena praným pískem cca 120 mm. Pod hřištěm je navržen hloubkový drenážní systém (drenážní flexi potrubí obsypané kamenivem). Odvodnění vnější hrany je navrženo odvodňovacími žlaby (převažují žlábky s vnitřním spádem), které jsou svedeny do dešťové kanalizace (PVC potrubí). SO 04 polyuretanový povrch bude položen na vrstvy vodonepropustného asfaltového koberce. Celková mocnost konstrukce činí 290 mm. SO 05 Hřiště s umělým trávníkem II. generace na podkladu z asfaltových koberců. Veškeré vrstvy jsou navrženy jako vodopropustné. Pod konstrukcí herní plochy o mocnosti cca 295 mm bude realizován drenážní systém (obdobně jako u SO 02). SO 08 Chodníky jsou navrženy z betonové zámkové dlažby tl. 60 mm. Celková skladba 250 mm. Pojížděné plochy z dlažby 80 mm. SO 09 Plocha pro fitness bude vymezena sadovými obrubníky a povrch bude tvořit kačírek o mocnosti min 300 mm. 8

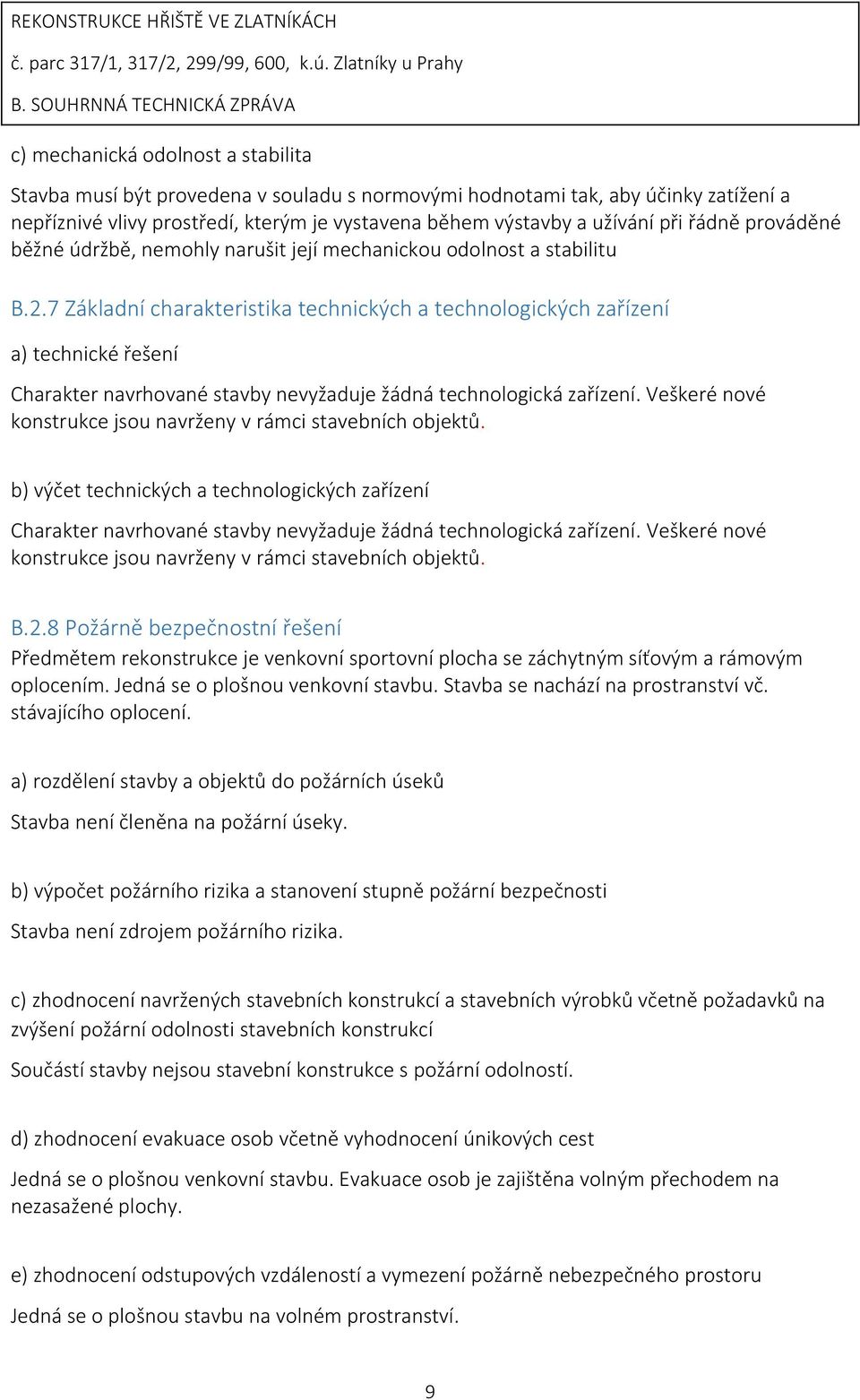

10 c) mechanická odolnost a stabilita Stavba musí být provedena v souladu s normovými hodnotami tak, aby účinky zatížení a nepříznivé vlivy prostředí, kterým je vystavena během výstavby a užívání při řádně prováděné běžné údržbě, nemohly narušit její mechanickou odolnost a stabilitu B.2.7 Základní charakteristika technických a technologických zařízení a) technické řešení Charakter navrhované stavby nevyžaduje žádná technologická zařízení. Veškeré nové konstrukce jsou navrženy v rámci stavebních objektů. b) výčet technických a technologických zařízení Charakter navrhované stavby nevyžaduje žádná technologická zařízení. Veškeré nové konstrukce jsou navrženy v rámci stavebních objektů. B.2.8 Požárně bezpečnostní řešení Předmětem rekonstrukce je venkovní sportovní plocha se záchytným síťovým a rámovým oplocením. Jedná se o plošnou venkovní stavbu. Stavba se nachází na prostranství vč. stávajícího oplocení. a) rozdělení stavby a objektů do požárních úseků Stavba není členěna na požární úseky. b) výpočet požárního rizika a stanovení stupně požární bezpečnosti Stavba není zdrojem požárního rizika. c) zhodnocení navržených stavebních konstrukcí a stavebních výrobků včetně požadavků na zvýšení požární odolnosti stavebních konstrukcí Součástí stavby nejsou stavební konstrukce s požární odolností. d) zhodnocení evakuace osob včetně vyhodnocení únikových cest Jedná se o plošnou venkovní stavbu. Evakuace osob je zajištěna volným přechodem na nezasažené plochy. e) zhodnocení odstupových vzdáleností a vymezení požárně nebezpečného prostoru Jedná se o plošnou stavbu na volném prostranství. 9

11 f) zajištění potřebného množství požární vody, popřípadě jiného hasiva, včetně rozmístění vnitřních a vnějších odběrných míst Vzhledem k povaze projektu není řešeno. g) zhodnocení možnosti provedení požárního zásahu (přístupové komunikace, zásahové cesty) Příjezd vozidel je zajištěn po stávajících veřejných, případně areálových komunikacích. h) zhodnocení technických a technologických zařízení stavby (rozvodná potrubí, vzduchotechnická zařízení), Bez technických a technologických zařízení. i) posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními Stavba nemá nároky. j) rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek. Jedná se o plošnou stavbu bez nutnosti umístění výstražných a bezpečnostních tabulek. B.2.9 Zásady hospodaření s energiemi a) kritéria tepelně technického hodnocení Z rozsahu a povahy akce není otázka hospodaření s energiemi řešena. b) energetická náročnost stavby Z rozsahu a povahy akce není otázka hospodaření s energiemi řešena. c) posouzení využití alternativních zdrojů energií Z rozsahu a povahy akce není otázka hospodaření s energiemi řešena. B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Zásady řešení parametrů stavby (větrání, vytápění, osvětlení, zásobování vodou, odpadů apod.) a dále zásady řešení vlivu stavby na okolí (vibrace, hluk, prašnost apod.). Jedná se o plošnou stavbu na volném prostranství, tudíž zásady řešení parametrů stavby nejsou řešeny. Navržené objekty nejsou zdrojem vibrací, hluku, emisí ani prašnosti. Provozní doba areálu, respektive hřišť, bude do 21:00. Výjimečně do 22:00. 10

12 B.2.11 Ochrana stavby před negativními účinky vnějšího prostředí a) ochrana před pronikáním radonu z podloží Navrhované objekty nevyžadují posouzení z uvedených negativních účinků. b) ochrana před bludnými proudy Navrhované objekty nevyžadují posouzení z uvedených negativních účinků. Realizovaná stavba není ohrožena bludnými proudy. c) ochrana před technickou seizmicitou Navrhované objekty nevyžadují posouzení z uvedených negativních účinků. Realizovaná stavba není ohrožena technickou seizmicitou. d) ochrana před hlukem Navrhované objekty nevyžadují posouzení z uvedených negativních účinků. Realizovaná stavba není ohrožena hlukem. e) protipovodňová opatření Navrhované objekty nevyžadují posouzení z uvedených negativních účinků. Realizovaná stavba není ohrožena povodněmi. B.3 Připojení na technickou infrastrukturu a) napojovací místa technické infrastruktury Napojení na stávající vedení dešťové kanalizace DN 400 je řešena SO 07. V místě napojení vznikne nová šachta. b) připojovací rozměry, výkonové kapacity a délky Napojeno bude potrubí DN do dešťové kanalizace DN 400. B.4 Dopravní řešení a) popis dopravního řešení Navrženými objekty nedochází k zásahům do dopravního řešení stavby ani areálu. 11

13 b) napojení území na stávající dopravní infrastrukturu Zůstává stávající. c) doprava v klidu S ohledem na navýšení kapacity areálu se bude navýšena kapacita dopravy klidu dle požadavků předpisů v aktuálním znění. Nově vznikne 6 parkovacích míst, včetně 1 pro osoby se sníženou schopností pohybu a orientace. Kromě nově navrhovaných stání náleží areálu ještě 13 stávajících parkovacích míst, které odpovídají stávajícímu využití (fotbalový stadion). Řešeno je tedy pouze nevýšení s ohledem na nově budovaná sportoviště d) pěší a cyklistické stezky Navrženými objekty nedochází k zásahům do dopravního řešení stavby ani areálu. B.5 Řešení vegetace a souvisejících terénních úprav a) terénní úpravy Pro provedení záměru jsou nutné terénní úpravy, které tvoří samostatný stavební objekt (SO 01). Terénní úpravy a zemní práce jsou navrženy v rovnovážném objemu. Deponována bude pouze svrchní vrstva terénu skrývka cca 5-6 cm. Navržené úpravy navazují na objemovou a prostorovou koncepci stávajícího stavu a jejich účelem je vytvořit dostatečné podmínky pro realizaci sportovišť. Výkopové práce byly odhadnuty na cca 2410 m3, násypy na 1784 m3. Cca 626 m3 bude odvezeno na skládku. Součástí terénních úprav je kácení dřevin. Jedná se o stromy do stanoveného obvodu kmene a zapojené porosty dřevin. b) použité vegetační prvky Veškeré plochy terénních úpravy, mimo samotná hřiště a jejich vybavení budou zatravněny. Plochy svahů budou osety technickou svahovou travní směsí, ostatní plochy pak technickou rovinnou travní směsí. Travnatá hrací plocha (SO 02) bude oseta sportovní travní směsí. c) biotechnická opatření Svahy jsou navrženy s maximálním sklonem 1:2, výjimečně max. 1:1,5. 12

14 B.6 Popis vlivů stavby na životní prostředí a jeho ochrana a) vliv stavby na životní prostředí - ovzduší, hluk, voda, odpady a půda Provoz sportovního hřiště nemá žádný negativní vliv na životní prostředí nenarušuje životní prostředí v lokalitě emisemi, hlukem či odpady. Realizace akce nevyžaduje žádné zábory zemědělského půdního fondu či pozemků určených k plnění funkce lesa. b) vliv stavby na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině Realizovanými konstrukcemi nebude snížen či změněn krajinný ráz a ani narušeny ekologické funkce a vazby v krajině. c) vliv stavby na soustavu chráněných území Natura 2000 Staveniště se nenachází v oblasti zařazené do soustavy chráněných území Natura 2000, které byly vyhlášeny nařízením vlády č. 132/2005 Sb. Realizace stavby nemá významný vliv na evropsky významné lokality ani ptačí oblasti. d) návrh zohlednění podmínek ze závěru zjišťovacího řízení nebo stanoviska EIA Realizace stavby nepodléhá zjišťovacímu řízení dle zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí a o změně některých souvisejících zákonů, v platném znění. e) navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů Realizací stavebního záměru nevzniknou nová ochranná pásma. B.7 Ochrana obyvatelstva Splnění základních požadavků z hlediska plnění úkolů ochrany obyvatelstva Zabezpečení objektu z hlediska civilní ochrany není z povahy a rozsahu akce řešena. Při provozu se nepředpokládá vznik závažné havárie, jejímž následkům by bylo nutné preventivně čelit či vymezovat zóny havarijního plánování. V oblasti dotčené stavbou se nenachází žádné evidované stavby civilní ochrany. B.8 Zásady organizace výstavby Detailní zpracování zásad organizace výstavby zpracuje dodavatel stavebních prací. 13

15 a) potřeby a spotřeby rozhodujících médií a hmot, jejich zajištění Staveniště bude napojeno na zdroj vody a elektřiny ze stávajících rozvodů v areálu. V místě napojení bude osazeno měření spotřeby médií. b) odvodnění staveniště Rozsah a povaha prací nevyžadují zvláštní řešení odvodnění staveniště. c) napojení staveniště na stávající dopravní a technickou infrastrukturu Příjezd na staveniště bude možný severním vjezdem do areálu sportoviště. Vozidla stavby budou před vjezdem na veřejnou pozemní komunikaci řádně očištěna! Při provádění stavebních prací budou vnitroareálové sítě zaměřeny a chráněny tak, aby nedošlo k jejich poškození. d) vliv provádění stavby na okolní stavby a pozemky Při realizaci stavby je potřeba minimalizovat dopady na okolí staveniště z hlediska hluku, vibrací, prašnosti apod. e) ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin Stavba se nachází převážně uvnitř oploceného areálu. V místech, kde bude realizace prováděna mimo areál bude staveniště řádně označeno a oploceno. f) maximální zábory pro staveniště (dočasné / trvalé) Staveniště bude umístěno převážně na pozemcích oploceného areálu. O nutnosti dočasného záboru komunikace ul. Zlatnická, kvůli realizaci podvrtu pod vozovkou bude rozhodnuto na základě konkrétní technologie. Případný zábor vyřídí stavba (dodavatel prací). Další dočasné či trvalé zábory PD neuvažuje. V případě nutnosti vyplývající z konkrétních technologických či výrobních postupů, bude dodatečný dočasný zábor řešit stavba. g) maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace V průběhu výstavby bude řešeno nakládání s odpady původcem odpadu v souladu se zákonem č. 185/2001 Sb. o odpadech. Po dobu výstavby je za původce odpadu ve smyslu zákona považován dodavatel stavby (dosud není určen). Původce odpadu ( 4 odstavec p zákona) je povinen odpady zařazovat podle Katalogu odpadů (vyhláška č. 381/2001 Sb.) a odpady, které nemůže sám využít, trvale nabízet k využití jiné právnické nebo fyzické osobě. Nelze-li odpady využít, potom zajistit zneškodnění odpadů. Zákon přitom zdůrazňuje povinnost zajistit přednostně využití odpadů (recyklace, kompostování a podobně) před jejich odstraněním (uložení na skládku, spálení). Dále je původce odpadu povinen odpad třídit a kontrolovat, zda odpad nemá některou z nebezpečných vlastností. Během výstavby i po uvedení do provozu je povinen vést evidenci o množství odpadu a způsobu nakládání s ním. 14

16 Způsob vedení evidence je stanoven vyhláškou MŽP č.383/2001 Sb. o podrobnostech nakládání s odpady. Pro nakládání s nebezpečnými odpady je nutný souhlas příslušného úřadu (zákon č. 185/2001 Sb. o odpadech, 16, odst.3), který musí být vydán před zahájením stavebních prací. Náležitosti žádosti o tento souhlas stanovuje rovněž vyhláška č. 383/2001 Sb. Sklady nebezpečných odpadů musí být vybaveny identifikačním listem nebezpečného odpadu a označením s grafickým symbolem označujícím nebezpečnou vlastnost. Původce odpadu je zodpovědný za nakládání s odpady do doby, než jsou předány oprávněné osobě. Dle ustanovení 12, odst. 3 a 4 zákona č. 185/2001 Sb., je k převzetí odpadu do svého vlastnictví je oprávněna pouze právnická osoba nebo fyzická osoba oprávněná k podnikání, která je provozovatelem zařízení k využití nebo k odstranění nebo ke sběru nebo k výkupu určeného druhu odpadu, nebo osoba, která je provozovatelem zařízení podle 14 odst. 2, nebo za podmínek stanovených v 17 též obec. Každý je povinen zjistit, zda osoba, které předává odpady, je k jejich převzetí podle tohoto zákona oprávněna. V případě, že tato osoba oprávnění neprokáže, nesmí jí být odpad předán. Odpady vzniklé během stavby budou likvidovány v jejím průběhu a skončí před jejím předáním do provozu. Hospodaření s odpady na plochách zařízení staveniště bude v souladu s platnými bezpečnostními předpisy včetně manipulace s nebezpečnými látkami. Při provozování stavebních strojů je zapotřebí dbát na jejich technický stav pro snížení úkapů oleje a ostatních technologických kapalin. h) bilance zemních prací, požadavky na přísun nebo deponie zemin Terénní úpravy a zemní práce jsou navrženy v rovnovážném objemu. Deponováno bude cca 600 m 3 skrývky. Jedná se o materiál, který s ohledem na technologii výstavby není možné opětovně využít. Mezideponie materiálu budou zřízeny v areálu sportoviště. i) ochrana životního prostředí při výstavbě Hluk ze stavby: Nejvyšší přípustné hladiny hluku dle zákona č. 258/2000 Sb. o ochraně veřejného zdraví a jeho další následné prováděcí předpisy např. nařízení vlády č. 502/2000 Sb. (ochrana proti hluku), nařízení vlády č. 148/2006 Sb. (o ochraně zdraví před nepříznivými účinky hluku a vibrací), které je nahrazeno nařízením vlády č. 272/2011 Sb. (o ochraně zdraví před nepříznivými účinky hluku a vibrací), nařízení vlády č. 178/2001 Sb. (pracovní podmínky), vyhláška č. 37/2001 Sb. Předpisy a nařízení stanoví, že organizace a občané jsou povinni činit potřebná opatření ke snížení hluku a dbát o to, aby pracovníci i ostatní občané byli jen v nejmenší možné míře vystaveni hluku, zejména musí dbát, aby nebyly překračovány nejvyšší přípustné hladiny hluku stanovené těmito předpisy. Zhotovitel je povinen vyžadovat od výrobců stavebních strojů údaje o výši hluku, které stroje vydávají, a provádět opatření na ochranu proti škodlivému působení hluku. Zhotovitel je povinen vybavit pracovníky pracující se stroji ochrannými pomůckami a přerušovat jejich práci v hlučném prostředí ze zdravotních důvodů nezbytnými přestávkami. Nejvyšší přípustnou hladinu hluku stanoví uvedené předpisy ve výši LAeq,T 14 h 65 db v době od 7 do 21 hodin, LAeq,T 1h 60 db v době 6 do 7 a od 21 do 22 hod. a LAeq,T 8h 45 db, 15

17 v době od 22 do 6 hod. Tato hladina se upravuje korekcemi s ohledem na druh okolní zástavby. U navrhované stavby budou práce prováděny pouze v denní době, tj. mezi 7 až 21 hodinou. Provádění prací v noční době se neuvažuje. Ve venkovním chráněném prostoru a venkovním chráněném prostoru staveb budou dodrženy hygienické limity v ekvivalentní hladině akustického tlaku A-LAeq,S pro hluk ze stavební činnosti dle nař. vl. č. 148/2006 Sb. (o ochraně zdraví před nepříznivými účinky hluku a vibrací), které je nahrazeno nařízením vlády 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací. Stavební činnost bude probíhat pouze v denní době od 7 do 21 hod. Hygienický limit v chráněném venkovním prostoru a chráněném prostoru staveb bude 65 db. V průběhu výstavby nepřesáhne hluk max. stanovenou hladinu. Dodavatel je povinen přizpůsobit režim prací tak, aby neobtěžoval okolí (např. práce ve speciálním denním režimu, nasazení méně hlučných zařízení apod.). Emise: Znečištění ovzduší, které způsobuje stavební činnost, je nutné minimalizovat. Demoliční činnost, dopravu materiálu, práce ve vnějším prostoru je nutné provádět co nejopatrněji. Problematiku řeší zákon č. 218/1992, kterým se mění a doplňuje zákon č. 309/1991 Sb., o ochraně ovzduší před znečisťujícími látkami. Dále je nutno respektovat zákon č. 86/2002 Sb. Vibrace: Maximální přípustné hodnoty vibrací stanoví nařízení vlády 502/2000 Sb. a nařízení vlády č. 148/2006 Sb., které je nahrazeno nařízením vlády č. 272/2011 Sb. (ochrana zdraví před nepříznivými účinky hluku a vibrací), která rovněž stanoví povinnosti stavebních organizací. K zamezení nepříznivých účinků stavebních strojů s vibračními účinky na budovy v blízkosti stavby pozemní komunikace je možné tyto použít pouze se souhlasem stavebního dozoru po předchozím posouzení statického stavu budov. Prašnost: V průběhu nejhlučnějších prací je zhotovitel povinen provádět opatření ke snížení prašnosti. j) zásady bezpečnosti a ochrany zdraví při práci na staveništi, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných právních předpisů Při provádění stavebních a montážních prací musí být dodrženy veškeré platné bezpečnostní předpisy v oblasti bezpečnosti a ochrany zdraví pracovníků dodavatele, zejména základní vyhláška 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích a další platné normy pro provádění staveb. Tato podmínka se vztahuje rovněž na smluvní partnery dodavatele, investora a další osoby, oprávněné zdržovat se na stavbě. Dále musí být dodrženy obecně platné předpisy, normy pro použití stavebních materiálů a provádění stavebních prací a další případné dohodnuté podmínky ve smlouvě o dodávce stavebních prací tak, aby nedošlo k ohrožení práv a majetku a práce byly prováděny účelně a hospodárně. Při manipulaci se stroji a vozidly zajistí dodavatel dohled vyškolené osoby. Pracující musí být vybaveni ochrannými pomůckami (ochranné přilby, rukavice, 16

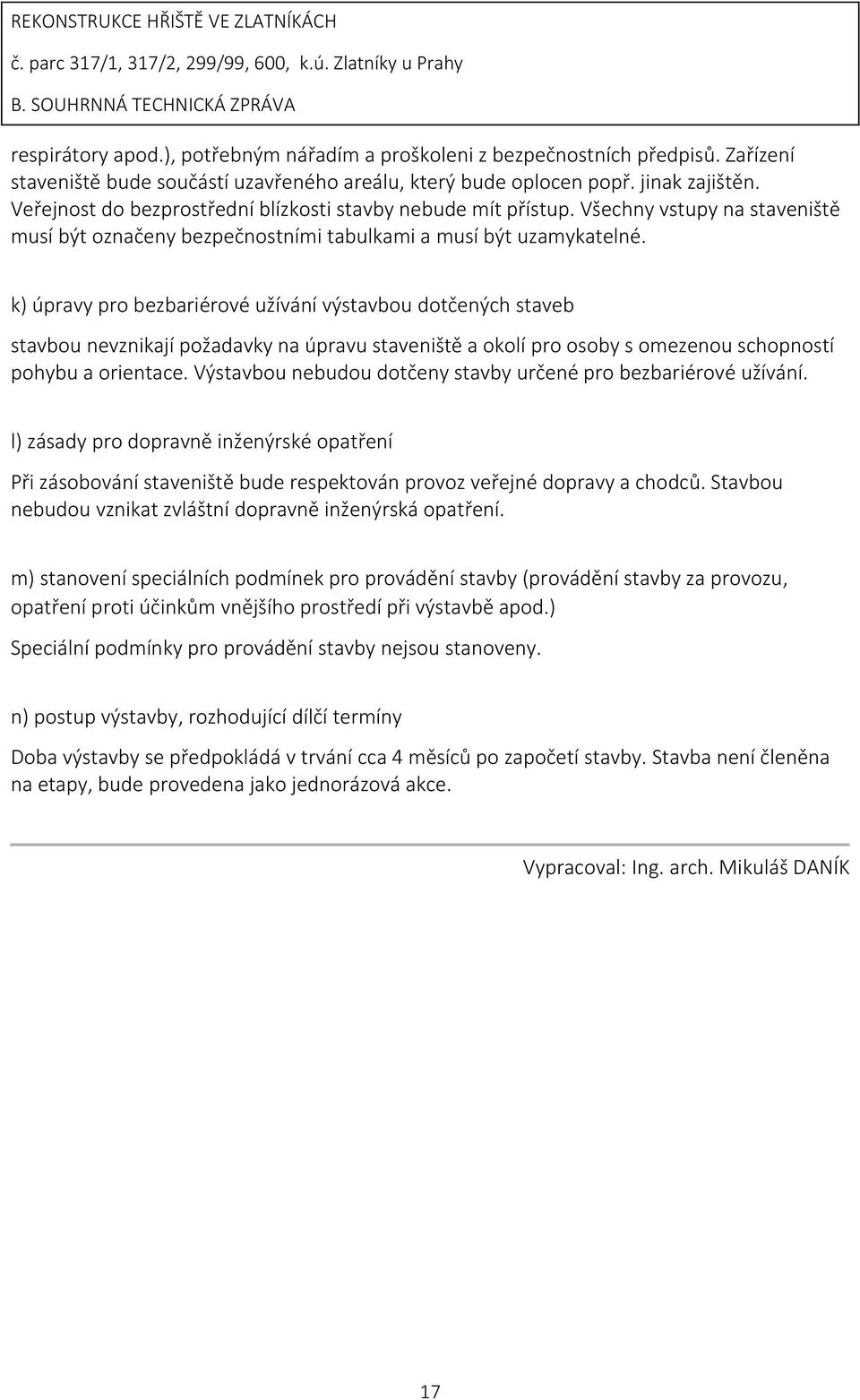

18 respirátory apod.), potřebným nářadím a proškoleni z bezpečnostních předpisů. Zařízení staveniště bude součástí uzavřeného areálu, který bude oplocen popř. jinak zajištěn. Veřejnost do bezprostřední blízkosti stavby nebude mít přístup. Všechny vstupy na staveniště musí být označeny bezpečnostními tabulkami a musí být uzamykatelné. k) úpravy pro bezbariérové užívání výstavbou dotčených staveb stavbou nevznikají požadavky na úpravu staveniště a okolí pro osoby s omezenou schopností pohybu a orientace. Výstavbou nebudou dotčeny stavby určené pro bezbariérové užívání. l) zásady pro dopravně inženýrské opatření Při zásobování staveniště bude respektován provoz veřejné dopravy a chodců. Stavbou nebudou vznikat zvláštní dopravně inženýrská opatření. m) stanovení speciálních podmínek pro provádění stavby (provádění stavby za provozu, opatření proti účinkům vnějšího prostředí při výstavbě apod.) Speciální podmínky pro provádění stavby nejsou stanoveny. n) postup výstavby, rozhodující dílčí termíny Doba výstavby se předpokládá v trvání cca 4 měsíců po započetí stavby. Stavba není členěna na etapy, bude provedena jako jednorázová akce. Vypracoval: Ing. arch. Mikuláš DANÍK 17
