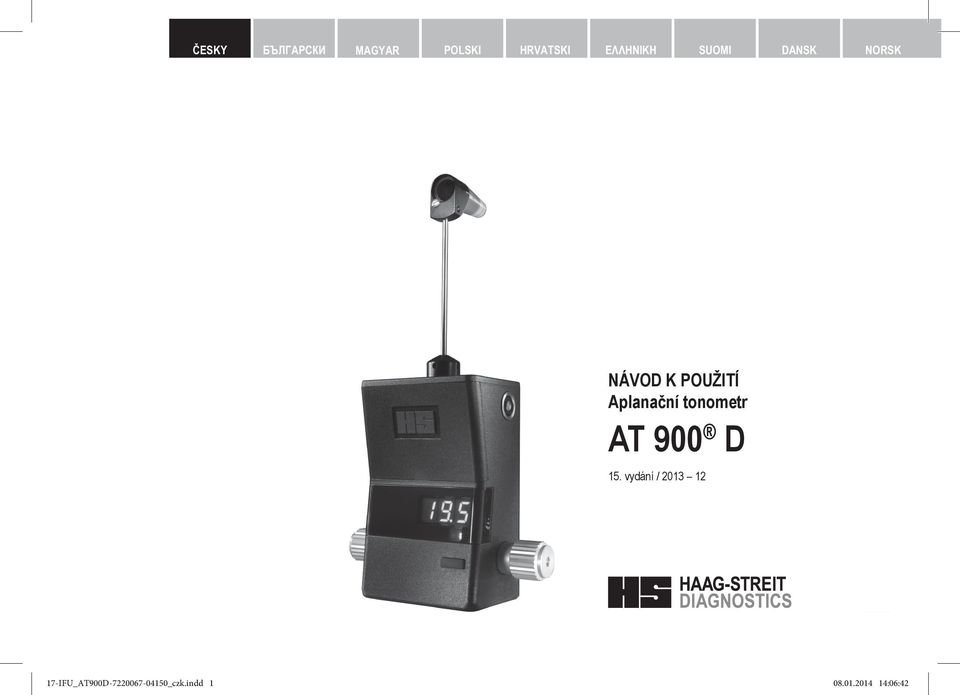

1 ČESKY ČESKY БЪЛГАРСКИ БЪЛГАРСКИ MAGYAR MAGYAR POLSKI POLSKI HRVATSKI HRVATSKI ΕΛΛΗΝΙΚΗ ΕΛΛΗΝΙΚΗ SUOMI SUOMI DANSK DANSK NORSK NORSK NÁVOD K POUŽITÍ Aplanační tonometr AT 900 D 15. vydání / Č. dok IFU_AT900D _czk.indd :06:42

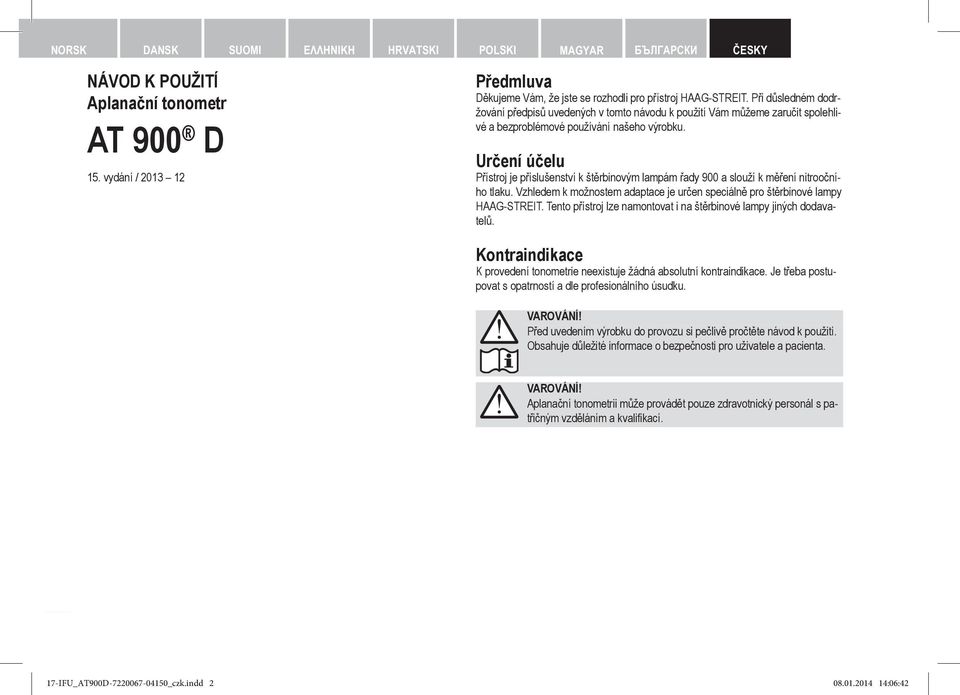

2 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ NÁVOD K POUŽITÍ Aplanační tonometr AT 900 D 15. vydání / ČESKY Předmluva Děkujeme Vám, že jste se rozhodli pro přístroj HAAG STREIT. Při důsledném dodržování předpisů uvedených v tomto návodu k použití Vám můžeme zaručit spolehlivé a bezproblémové používání našeho výrobku. Určení účelu Přístroj je příslušenství k štěrbinovým lampám řady 900 a slouží k měření nitroočního tlaku. Vzhledem k možnostem adaptace je určen speciálně pro štěrbinové lampy HAAG STREIT. Tento přístroj lze namontovat i na štěrbinové lampy jiných dodavatelů. Kontraindikace K provedení tonometrie neexistuje žádná absolutní kontraindikace. Je třeba postupovat s opatrností a dle profesionálního úsudku. Před uvedením výrobku do provozu si pečlivě pročtěte návod k použití. Obsahuje důležité informace o bezpečnosti pro uživatele a pacienta. Aplanační tonometrii může provádět pouze zdravotnický personál s patřičným vzděláním a kvalifikací IFU_AT900D _czk.indd :06:42

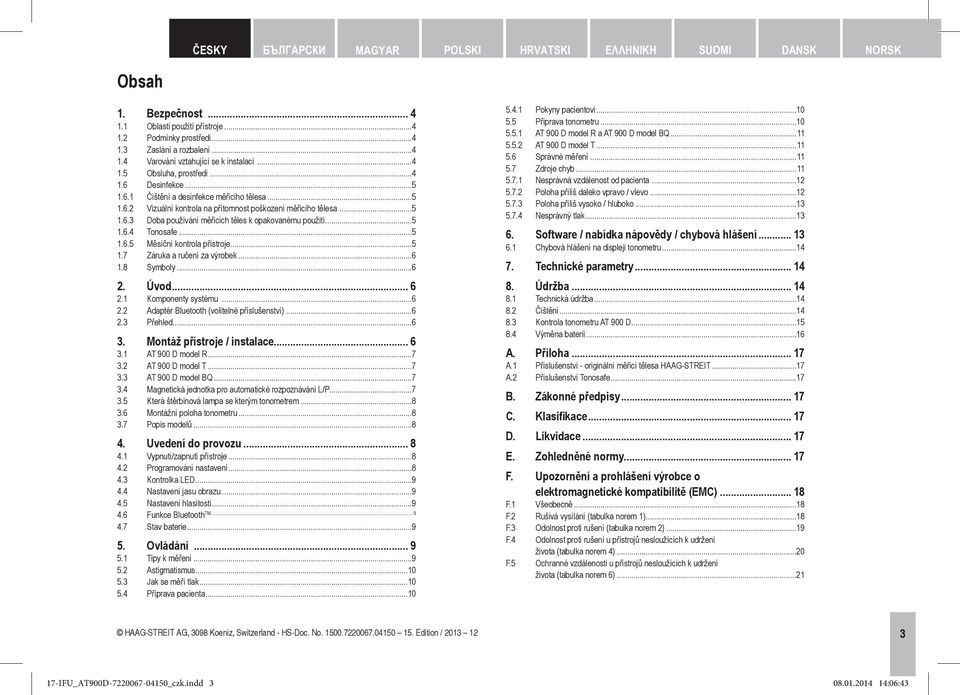

3 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK Obsah 1. Bezpečnost Oblasti použití přístroje Podmínky prostředí Zaslání a rozbalení Varování vztahující se k instalaci Obsluha, prostředí Desinfekce Čištění a desinfekce měřicího tělesa Vizuální kontrola na přítomnost poškození měřicího tělesa Doba používání měřicích těles k opakovanému použití Tonosafe Měsíční kontrola přístroje Záruka a ručení za výrobek Symboly Úvod Komponenty systému Adaptér Bluetooth (volitelné příslušenství) Přehled Montáž přístroje / instalace AT 900 D model R AT 900 D model T AT 900 D model BQ Magnetická jednotka pro automatické rozpoznávání L/P Která štěrbinová lampa se kterým tonometrem Montážní poloha tonometru Popis modelů Uvedení do provozu Vypnutí/zapnutí přístroje Programování nastavení Kontrolka LED Nastavení jasu obrazu Nastavení hlasitosti Funkce Bluetooth TM Stav baterie Ovládání Tipy k měření Astigmatismus Jak se měří tlak Příprava pacienta Pokyny pacientovi Příprava tonometru AT 900 D model R a AT 900 D model BQ AT 900 D model T Správné měření Zdroje chyb Nesprávná vzdálenost od pacienta Poloha příliš daleko vpravo / vlevo Poloha příliš vysoko / hluboko Nesprávný tlak Software / nabídka nápovědy / chybová hlášení Chybová hlášení na displeji tonometru Technické parametry Údržba Technická údržba Čištění Kontrola tonometru AT 900 D Výměna baterií...16 A. Příloha A.1 Příslušenství - originální měřicí tělesa HAAG STREIT...17 A.2 Příslušenství Tonosafe...17 B. Zákonné předpisy C. Klasifikace D. Likvidace E. Zohledněné normy F. Upozornění a prohlášení výrobce o elektromagnetické kompatibilitě (EMC) F.1 Všeobecně...18 F.2 Rušivá vysílání (tabulka norem 1)...18 F.3 Odolnost proti rušení (tabulka norem 2)...19 F.4 Odolnost proti rušení u přístrojů nesloužících k udržení života (tabulka norem 4)...20 F.5 Ochranné vzdálenosti u přístrojů nesloužících k udržení života (tabulka norem 6) IFU_AT900D _czk.indd :06:43

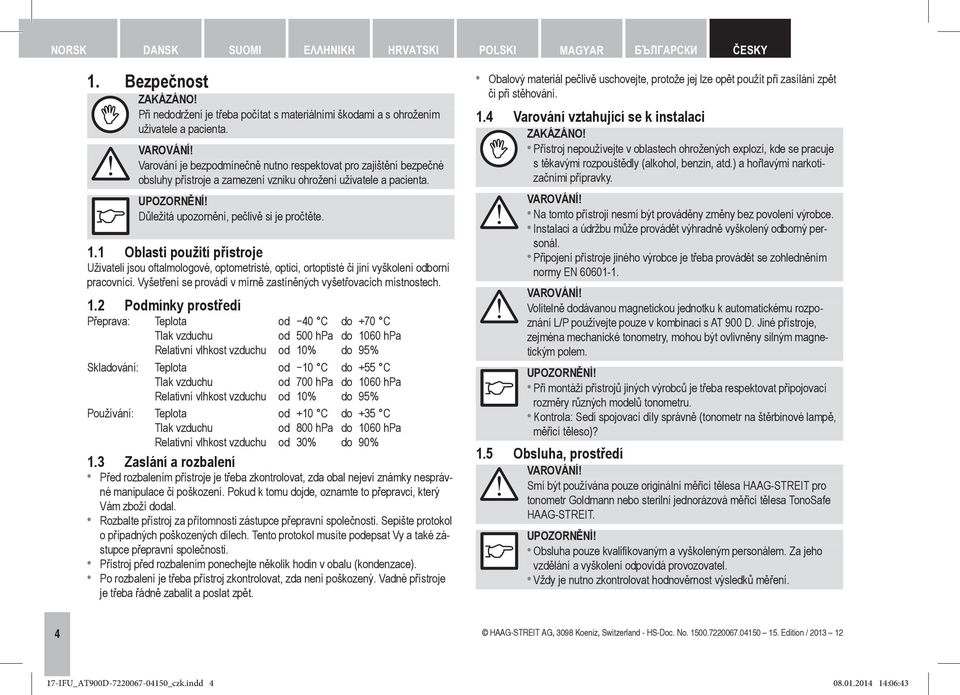

4 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY 1. Bezpečnost ZAKÁZÁNO! Při nedodržení je třeba počítat s materiálními škodami a s ohrožením uživatele a pacienta. Varování je bezpodmínečně nutno respektovat pro zajištění bezpečné obsluhy přístroje a zamezení vzniku ohrožení uživatele a pacienta. Důležitá upozornění, pečlivě si je pročtěte. 1.1 Oblasti použití přístroje Uživateli jsou oftalmologové, optometristé, optici, ortoptisté či jiní vyškolení odborní pracovníci. Vyšetření se provádí v mírně zastíněných vyšetřovacích místnostech. 1.2 Podmínky prostředí Přeprava: Teplota Tlak vzduchu Relativní vlhkost vzduchu Skladování: Teplota Tlak vzduchu Relativní vlhkost vzduchu Používání: Teplota Tlak vzduchu Relativní vlhkost vzduchu od od od od od od od od od 40 C 500 hpa 10% 10 C 700 hpa 10% +10 C 800 hpa 30% do do do do do do do do do +70 C 1060 hpa 95% +55 C 1060 hpa 95% +35 C 1060 hpa 90% 1.3 Zaslání a rozbalení Před rozbalením přístroje je třeba zkontrolovat, zda obal nejeví známky nesprávné manipulace či poškození. Pokud k tomu dojde, oznamte to přepravci, který Vám zboží dodal. Rozbalte přístroj za přítomnosti zástupce přepravní společnosti. Sepište protokol o případných poškozených dílech. Tento protokol musíte podepsat Vy a také zástupce přepravní společnosti. Přístroj před rozbalením ponechejte několik hodin v obalu (kondenzace). Po rozbalení je třeba přístroj zkontrolovat, zda není poškozený. Vadné přístroje je třeba řádně zabalit a poslat zpět. Obalový materiál pečlivě uschovejte, protože jej lze opět použít při zasílání zpět či při stěhování. 1.4 Varování vztahující se k instalaci ZAKÁZÁNO! Přístroj nepoužívejte v oblastech ohrožených explozí, kde se pracuje s těkavými rozpouštědly (alkohol, benzin, atd.) a hořlavými narkotizačními přípravky. Na tomto přístroji nesmí být prováděny změny bez povolení výrobce. Instalaci a údržbu může provádět výhradně vyškolený odborný personál. Připojení přístroje jiného výrobce je třeba provádět se zohledněním normy EN Volitelně dodávanou magnetickou jednotku k automatickému rozpoznání L/P používejte pouze v kombinaci s AT 900 D. Jiné přístroje, zejména mechanické tonometry, mohou být ovlivněny silným magnetickým polem. Při montáži přístrojů jiných výrobců je třeba respektovat připojovací rozměry různých modelů tonometru. Kontrola: Sedí spojovací díly správně (tonometr na štěrbinové lampě, měřicí těleso)? 1.5 Obsluha, prostředí Smí být používána pouze originální měřicí tělesa HAAG STREIT pro tonometr Goldmann nebo sterilní jednorázová měřicí tělesa TonoSafe HAAG STREIT. Obsluha pouze kvalifikovaným a vyškoleným personálem. Za jeho vzdělání a vyškolení odpovídá provozovatel. Vždy je nutno zkontrolovat hodnověrnost výsledků měření IFU_AT900D _czk.indd :06:43

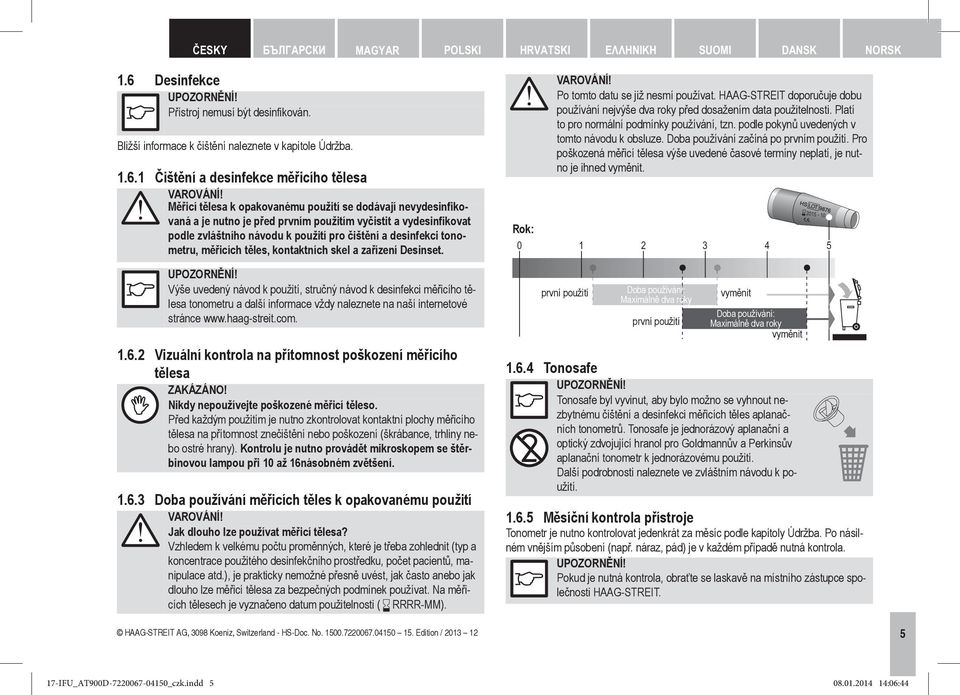

5 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 1.6 Desinfekce Přístroj nemusí být desinfikován. Bližší informace k čištění naleznete v kapitole Údržba Čištění a desinfekce měřicího tělesa Měřicí tělesa k opakovanému použití se dodávají nevydesinfikovaná a je nutno je před prvním použitím vyčistit a vydesinfikovat podle zvláštního návodu k použití pro čištění a desinfekci tonometru, měřicích těles, kontaktních skel a zařízení Desinset. Výše uvedený návod k použití, stručný návod k desinfekci měřicího tělesa tonometru a další informace vždy naleznete na naší internetové stránce Vizuální kontrola na přítomnost poškození měřicího tělesa ZAKÁZÁNO! Nikdy nepoužívejte poškozené měřicí těleso. Před každým použitím je nutno zkontrolovat kontaktní plochy měřicího tělesa na přítomnost znečištění nebo poškození (škrábance, trhliny nebo ostré hrany). Kontrolu je nutno provádět mikroskopem se štěrbinovou lampou při 10 až 16násobném zvětšení Doba používání měřicích těles k opakovanému použití Jak dlouho lze používat měřicí tělesa? Vzhledem k velkému počtu proměnných, které je třeba zohlednit (typ a koncentrace použitého desinfekčního prostředku, počet pacientů, manipulace atd.), je prakticky nemožné přesně uvést, jak často anebo jak dlouho lze měřicí tělesa za bezpečných podmínek používat. Na měřicích tělesech je vyznačeno datum použitelnosti ( RRRR-MM). Rok: Po tomto datu se již nesmí používat. HAAG STREIT doporučuje dobu používání nejvýše dva roky před dosažením data použitelnosti. Platí to pro normální podmínky používání, tzn. podle pokynů uvedených v tomto návodu k obsluze. Doba používání začíná po prvním použití. Pro poškozená měřicí tělesa výše uvedené časové termíny neplatí, je nutno je ihned vyměnit první použití Doba používání: Maximálně dva roky první použití vyměnit Doba používání: Maximálně dva roky vyměnit Tonosafe Tonosafe byl vyvinut, aby bylo možno se vyhnout nezbytnému čištění a desinfekci měřicích těles aplanačních tonometrů. Tonosafe je jednorázový aplanační a optický zdvojující hranol pro Goldmannův a Perkinsův aplanační tonometr k jednorázovému použití. Další podrobnosti naleznete ve zvláštním návodu k použití Měsíční kontrola přístroje Tonometr je nutno kontrolovat jedenkrát za měsíc podle kapitoly Údržba. Po násilném vnějším působení (např. náraz, pád) je v každém případě nutná kontrola. Pokud je nutná kontrola, obraťte se laskavě na místního zástupce společnosti HAAG STREIT IFU_AT900D _czk.indd :06:44

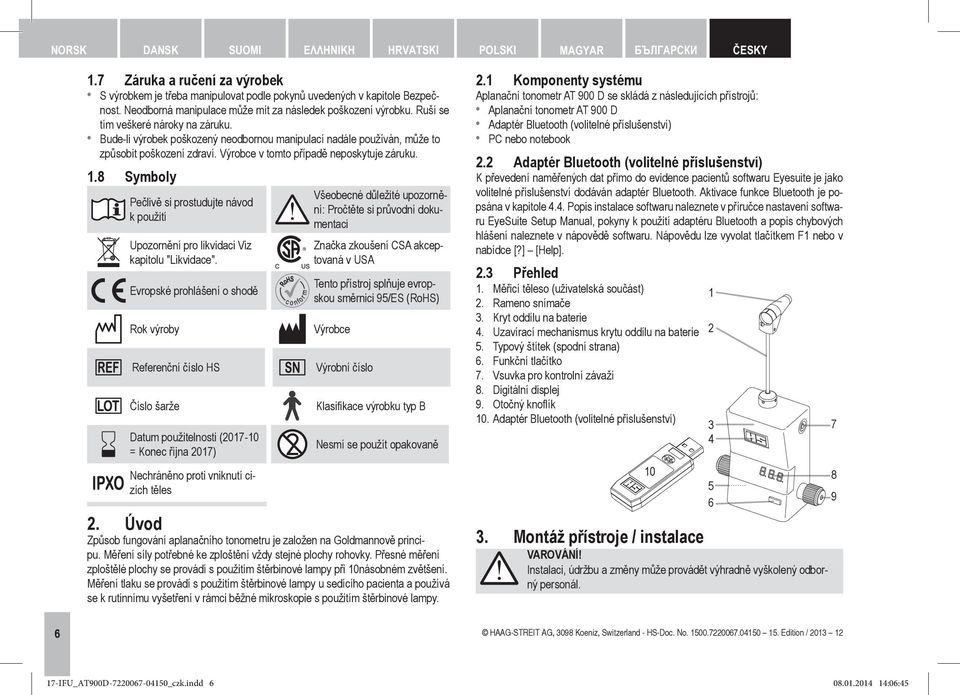

6 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY 1.7 Záruka a ručení za výrobek S výrobkem je třeba manipulovat podle pokynů uvedených v kapitole Bezpečnost. Neodborná manipulace může mít za následek poškození výrobku. Ruší se tím veškeré nároky na záruku. Bude li výrobek poškozený neodbornou manipulací nadále používán, může to způsobit poškození zdraví. Výrobce v tomto případě neposkytuje záruku. 1.8 Symboly Pečlivě si prostudujte návod k použití Upozornění pro likvidaci Viz kapitolu "Likvidace". Evropské prohlášení o shodě Rok výroby Referenční číslo HS Číslo šarže Datum použitelnosti ( = Konec října 2017) Nechráněno proti vniknutí cizích těles Všeobecné důležité upozornění: Pročtěte si průvodní dokumentaci Značka zkoušení CSA akceptovaná v USA Tento přístroj splňuje evropskou směrnici 95/ES (RoHS) Výrobce Výrobní číslo Klasifikace výrobku typ B Nesmí se použít opakovaně 2. Úvod Způsob fungování aplanačního tonometru je založen na Goldmannově principu. Měření síly potřebné ke zploštění vždy stejné plochy rohovky. Přesné měření zploštělé plochy se provádí s použitím štěrbinové lampy při 10násobném zvětšení. Měření tlaku se provádí s použitím štěrbinové lampy u sedícího pacienta a používá se k rutinnímu vyšetření v rámci běžné mikroskopie s použitím štěrbinové lampy. 2.1 Komponenty systému Aplanační tonometr AT 900 D se skládá z následujících přístrojů: Aplanační tonometr AT 900 D Adaptér Bluetooth (volitelné příslušenství) PC nebo notebook 2.2 Adaptér Bluetooth (volitelné příslušenství) K převedení naměřených dat přímo do evidence pacientů softwaru Eyesuite je jako volitelné příslušenství dodáván adaptér Bluetooth. Aktivace funkce Bluetooth je popsána v kapitole 4.4. Popis instalace softwaru naleznete v příručce nastavení softwaru EyeSuite Setup Manual, pokyny k použití adaptéru Bluetooth a popis chybových hlášení naleznete v nápovědě softwaru. Nápovědu lze vyvolat tlačítkem F1 nebo v nabídce [?] [Help]. 2.3 Přehled 1. Měřicí těleso (uživatelská součást) 2. Rameno snímače 3. Kryt oddílu na baterie 4. Uzavírací mechanismus krytu oddílu na baterie 5. Typový štítek (spodní strana) 6. Funkční tlačítko 7. Vsuvka pro kontrolní závaží 8. Digitální displej 9. Otočný knoflík 10. Adaptér Bluetooth (volitelné příslušenství) Montáž přístroje / instalace Instalaci, údržbu a změny může provádět výhradně vyškolený odborný personál IFU_AT900D _czk.indd :06:45

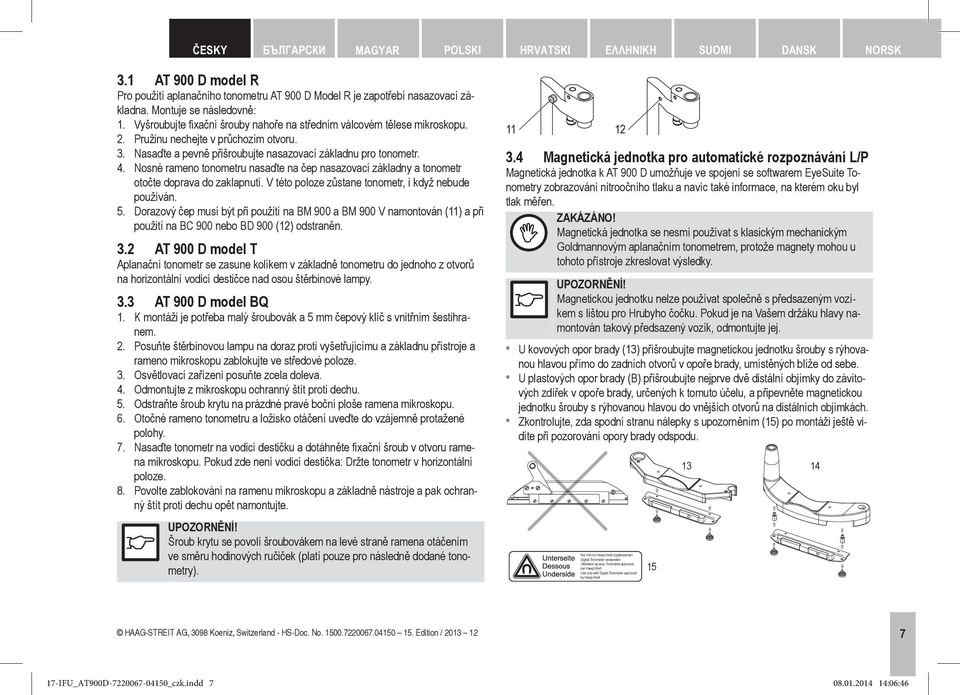

7 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 3.1 AT 900 D model R Pro použití aplanačního tonometru AT 900 D Model R je zapotřebí nasazovací základna. Montuje se následovně: 1. Vyšroubujte fixační šrouby nahoře na středním válcovém tělese mikroskopu. 2. Pružinu nechejte v průchozím otvoru. 3. Nasaďte a pevně přišroubujte nasazovací základnu pro tonometr. 4. Nosné rameno tonometru nasaďte na čep nasazovací základny a tonometr otočte doprava do zaklapnutí. V této poloze zůstane tonometr, i když nebude používán. 5. Dorazový čep musí být při použití na BM 900 a BM 900 V namontován (11) a při použití na BC 900 nebo BD 900 (12) odstraněn. 3.2 AT 900 D model T Aplanační tonometr se zasune kolíkem v základně tonometru do jednoho z otvorů na horizontální vodicí destičce nad osou štěrbinové lampy. 3.3 AT 900 D model BQ 1. K montáži je potřeba malý šroubovák a 5 mm čepový klíč s vnitřním šestihranem. 2. Posuňte štěrbinovou lampu na doraz proti vyšetřujícímu a základnu přístroje a rameno mikroskopu zablokujte ve středové poloze. 3. Osvětlovací zařízení posuňte zcela doleva. 4. Odmontujte z mikroskopu ochranný štít proti dechu. 5. Odstraňte šroub krytu na prázdné pravé boční ploše ramena mikroskopu. 6. Otočné rameno tonometru a ložisko otáčení uveďte do vzájemně protažené polohy. 7. Nasaďte tonometr na vodicí destičku a dotáhněte fixační šroub v otvoru ramena mikroskopu. Pokud zde není vodicí destička: Držte tonometr v horizontální poloze. 8. Povolte zablokování na ramenu mikroskopu a základně nástroje a pak ochranný štít proti dechu opět namontujte. Šroub krytu se povolí šroubovákem na levé straně ramena otáčením ve směru hodinových ručiček (platí pouze pro následně dodané tonometry) Magnetická jednotka pro automatické rozpoznávání L/P Magnetická jednotka k AT 900 D umožňuje ve spojení se softwarem EyeSuite Tonometry zobrazování nitroočního tlaku a navíc také informace, na kterém oku byl tlak měřen. ZAKÁZÁNO! Magnetická jednotka se nesmí používat s klasickým mechanickým Goldmannovým aplanačním tonometrem, protože magnety mohou u tohoto přístroje zkreslovat výsledky. Magnetickou jednotku nelze používat společně s předsazeným vozíkem s lištou pro Hrubyho čočku. Pokud je na Vašem držáku hlavy namontován takový předsazený vozík, odmontujte jej. U kovových opor brady (13) přišroubujte magnetickou jednotku šrouby s rýhovanou hlavou přímo do zadních otvorů v opoře brady, umístěných blíže od sebe. U plastových opor brady (B) přišroubujte nejprve dvě distální objímky do závitových zdířek v opoře brady, určených k tomuto účelu, a připevněte magnetickou jednotku šrouby s rýhovanou hlavou do vnějších otvorů na distálních objímkách. Zkontrolujte, zda spodní stranu nálepky s upozorněním (15) po montáži ještě vidíte při pozorování opory brady odspodu. Nur mit von Haag-Streit zugelassenem Digital-Tonometer verwenden Utilisation qu'avec Tonomètre approuvé par Haag-Streit Use only with Digital Tonometer approved by Haag-Streit IFU_AT900D _czk.indd :06:46

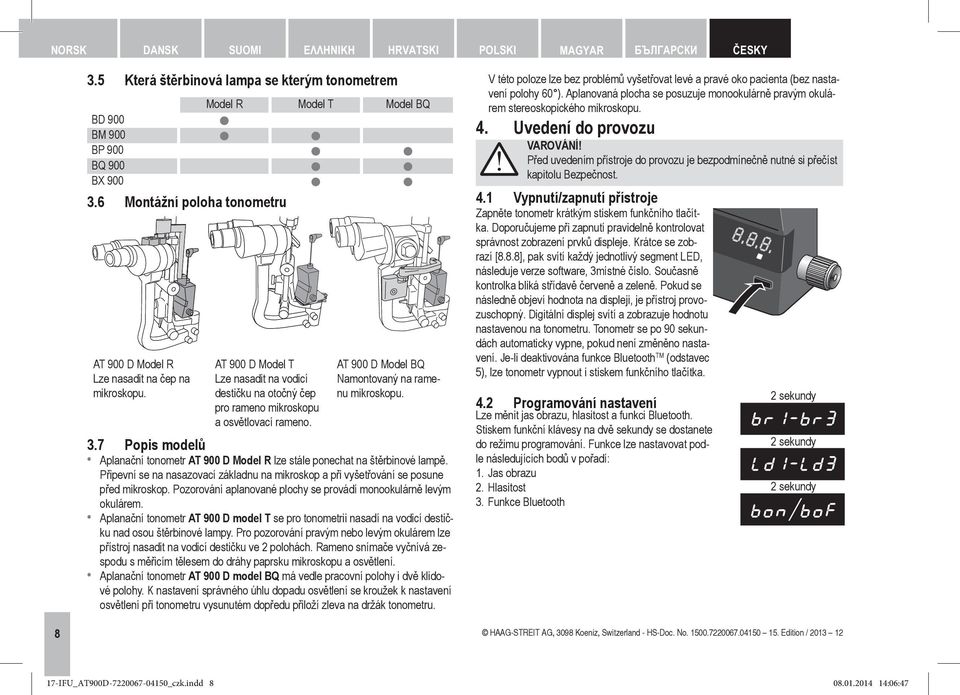

8 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY 3.5 Která štěrbinová lampa se kterým tonometrem BD 900 BM 900 BP 900 BQ 900 BX Montážní poloha tonometru AT 900 D Model R Lze nasadit na čep na mikroskopu. Model R Model T Model BQ AT 900 D Model T Lze nasadit na vodicí destičku na otočný čep pro rameno mikroskopu a osvětlovací rameno. AT 900 D Model BQ Namontovaný na ramenu mikroskopu. 3.7 Popis modelů Aplanační tonometr AT 900 D Model R lze stále ponechat na štěrbinové lampě. Připevní se na nasazovací základnu na mikroskop a při vyšetřování se posune před mikroskop. Pozorování aplanované plochy se provádí monookulárně levým okulárem. Aplanační tonometr AT 900 D model T se pro tonometrii nasadí na vodicí destičku nad osou štěrbinové lampy. Pro pozorování pravým nebo levým okulárem lze přístroj nasadit na vodicí destičku ve 2 polohách. Rameno snímače vyčnívá zespodu s měřicím tělesem do dráhy paprsku mikroskopu a osvětlení. Aplanační tonometr AT 900 D model BQ má vedle pracovní polohy i dvě klidové polohy. K nastavení správného úhlu dopadu osvětlení se kroužek k nastavení osvětlení při tonometru vysunutém dopředu přiloží zleva na držák tonometru. V této poloze lze bez problémů vyšetřovat levé a pravé oko pacienta (bez nastavení polohy 60 ). Aplanovaná plocha se posuzuje monookulárně pravým okulárem stereoskopického mikroskopu. 4. Uvedení do provozu Před uvedením přístroje do provozu je bezpodmínečně nutné si přečíst kapitolu Bezpečnost. 4.1 Vypnutí/zapnutí přístroje Zapněte tonometr krátkým stiskem funkčního tlačítka. Doporučujeme při zapnutí pravidelně kontrolovat správnost zobrazení prvků displeje. Krátce se zobrazí [8.8.8], pak svítí každý jednotlivý segment LED, následuje verze software, 3místné číslo. Současně kontrolka bliká střídavě červeně a zeleně. Pokud se následně objeví hodnota na displeji, je přístroj provozuschopný. Digitální displej svítí a zobrazuje hodnotu nastavenou na tonometru. Tonometr se po 90 sekundách automaticky vypne, pokud není změněno nastavení. Je-li deaktivována funkce Bluetooth TM (odstavec 5), lze tonometr vypnout i stiskem funkčního tlačítka. 4.2 Programování nastavení Lze měnit jas obrazu, hlasitost a funkci Bluetooth. Stiskem funkční klávesy na dvě sekundy se dostanete do režimu programování. Funkce lze nastavovat podle následujících bodů v pořadí: 1. Jas obrazu 2. Hlasitost 3. Funkce Bluetooth 2 sekundy 2 sekundy 2 sekundy 8 17-IFU_AT900D _czk.indd :06:47

9 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 4.3 Kontrolka LED LED pod zobrazovanou hodnotou slouží ke kontrole, zda je měřicí hranol v průběhu měření v přípustném rozsahu měření. Svítí červeně, dokud se tonometr ještě nedotkne rohovky a změní se na zelenou, jakmile měřicí těleso dobře přilehne na rohovku. Pokud tonometr najede příliš blízko na oko, změní se barva opět na červenou a varovný tón signalizuje uživateli, že je mimo rozsah měření a měřicí čidlo je v bezpečnostní dráze. Rozsah měření je mezi 3 a 75 mm Hg. Při hodnotě nad rozsahem měření se zobrazuje [HI], pod rozsahem [Lo]. 4.4 Nastavení jasu obrazu Podržte funkční tlačítko stisknuté na 2 sekundy. Na displeji se zobrazí (tři pomlčky) a rozezní se signalizační tón. Stisknutí funkční klávesy opět uvolněte. Na displeji se zobrazí hlášení [br] a stupeň jasu 1 až 3. Krátkým stiskem funkční klávesy se mění nastavení jasu. Doporučuje se ponechat přístroj na základním nastavení [br1] pro zajištění dlouhé doby provozu baterií. 4.6 Funkce Bluetooth TM Pro změnu v nabídce funkce Bluetooth TM podržte funkční tlačítko stisknuté cca 2 sekundy. Krátkým stiskem funkčního tlačítka se funkce Bluetooth TM zapíná [bon] / resp. vypíná [bof]. Tuto funkci lze používat pouze s adaptérem Bluetooth TM (102623) společnosti HAAG STREIT a s příslušným softwarem. Podrobné informace k tomu naleznete v příslušných návodech k obsluze. Deaktivujte tuto funkci [bof], pokud ji nepotřebujete, aby nedocházelo ke zbytečné spotřebě proudu z baterií. Stiskem funkčního tlačítka na více než 2 sekundy se vrátíte do normálního režimu měření. Normálního režimu měření dosáhnete také tehdy, když počkáte, až se přístroj sám od sebe vypne a pak jej opět zapnete. 4.7 Stav baterie Pokud se po zapnutí nezobrazí na displeji žádná číselná hodnota [bof], je nutno baterie ihned vyměnit (4 běžné 1,5V tužkové baterie typu LR03 (AAA)). Lze dále měřit, dokud se tonometr automaticky nevypne. 4.5 Nastavení hlasitosti Podržte funkční tlačítko stisknuté na 2 sekundy. Na displeji se zobrazí (tři pomlčky) a rozezní se signalizační tón. Stisknutí funkční klávesy opět uvolněte. Na displeji se zobrazí hlášení [Ld] následované stupněm 1 až 6. Krátkým stiskem funkční klávesy se mění nastavení hlasitosti. 5. Ovládání 5.1 Tipy k měření Je třeba provést měření na obou očích, pokud možno v krátkém časovém intervalu. Měření lze vícekrát opakovat. Rozrušení a úzkostliví pacienti mají často při prvním měření vyšší intraokulární tlak. Proto dojde v první minutě ke snížení napětí, protože pacient zjistí, že tonometrie nezpůsobuje žádné nepříjemné pocity. Při dobré anestezii a dobře otevřených očích nepociťuje pacient absolutně nic IFU_AT900D _czk.indd :06:48

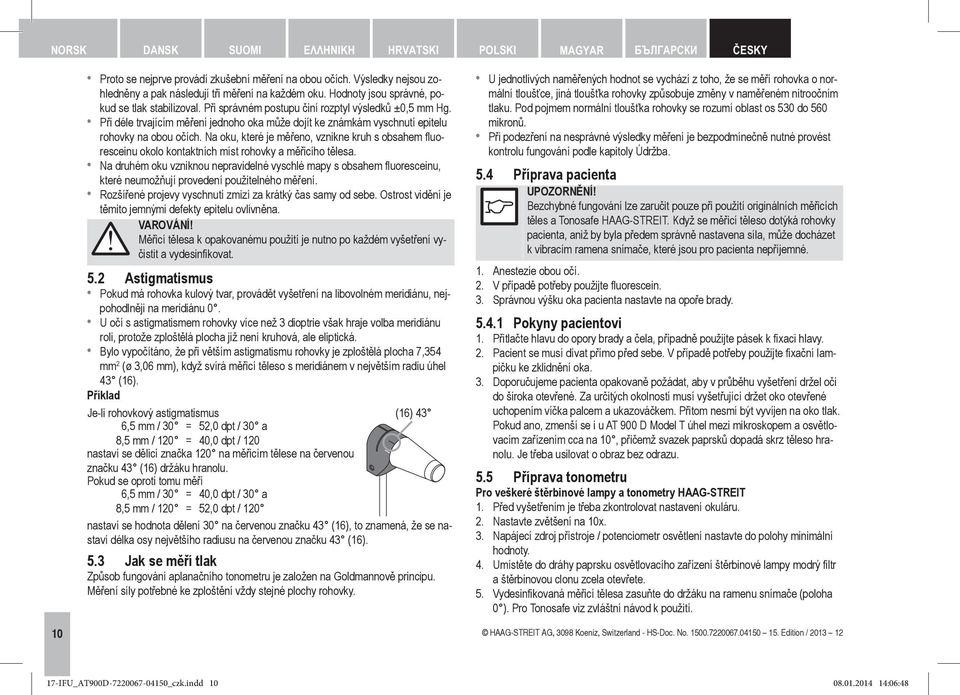

10 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY Proto se nejprve provádí zkušební měření na obou očích. Výsledky nejsou zohledněny a pak následují tři měření na každém oku. Hodnoty jsou správné, pokud se tlak stabilizoval. Při správném postupu činí rozptyl výsledků ±0,5 mm Hg. Při déle trvajícím měření jednoho oka může dojít ke známkám vyschnutí epitelu rohovky na obou očích. Na oku, které je měřeno, vznikne kruh s obsahem fluoresceinu okolo kontaktních míst rohovky a měřicího tělesa. Na druhém oku vzniknou nepravidelné vyschlé mapy s obsahem fluoresceinu, které neumožňují provedení použitelného měření. Rozšířené projevy vyschnutí zmizí za krátký čas samy od sebe. Ostrost vidění je těmito jemnými defekty epitelu ovlivněna. Měřicí tělesa k opakovanému použití je nutno po každém vyšetření vyčistit a vydesinfikovat. 5.2 Astigmatismus Pokud má rohovka kulový tvar, provádět vyšetření na libovolném meridiánu, nejpohodlněji na meridiánu 0. U očí s astigmatismem rohovky více než 3 dioptrie však hraje volba meridiánu roli, protože zploštělá plocha již není kruhová, ale eliptická. Bylo vypočítáno, že při větším astigmatismu rohovky je zploštělá plocha 7,354 mm 2 (ø 3,06 mm), když svírá měřicí těleso s meridiánem v největším radiu úhel 43 (16). Příklad Je-li rohovkový astigmatismus (16) 43 6,5 mm / 30 = 52,0 dpt / 30 a 8,5 mm / 120 = 40,0 dpt / 120 nastaví se dělicí značka 120 na měřicím tělese na červenou značku 43 (16) držáku hranolu. Pokud se oproti tomu měří 6,5 mm / 30 = 40,0 dpt / 30 a 8,5 mm / 120 = 52,0 dpt / 120 nastaví se hodnota dělení 30 na červenou značku 43 (16), to znamená, že se nastaví délka osy největšího radiusu na červenou značku 43 (16). 5.3 Jak se měří tlak Způsob fungování aplanačního tonometru je založen na Goldmannově principu. Měření síly potřebné ke zploštění vždy stejné plochy rohovky. U jednotlivých naměřených hodnot se vychází z toho, že se měří rohovka o normální tloušťce, jiná tloušťka rohovky způsobuje změny v naměřeném nitroočním tlaku. Pod pojmem normální tloušťka rohovky se rozumí oblast os 530 do 560 mikronů. Při podezření na nesprávné výsledky měření je bezpodmínečně nutné provést kontrolu fungování podle kapitoly Údržba. 5.4 Příprava pacienta Bezchybné fungování lze zaručit pouze při použití originálních měřicích těles a Tonosafe HAAG STREIT. Když se měřicí těleso dotýká rohovky pacienta, aniž by byla předem správně nastavena síla, může docházet k vibracím ramena snímače, které jsou pro pacienta nepříjemné. 1. Anestezie obou očí. 2. V případě potřeby použijte fluorescein. 3. Správnou výšku oka pacienta nastavte na opoře brady Pokyny pacientovi 1. Přitlačte hlavu do opory brady a čela, případně použijte pásek k fixaci hlavy. 2. Pacient se musí dívat přímo před sebe. V případě potřeby použijte fixační lampičku ke zklidnění oka. 3. Doporučujeme pacienta opakovaně požádat, aby v průběhu vyšetření držel oči do široka otevřené. Za určitých okolností musí vyšetřující držet oko otevřené uchopením víčka palcem a ukazováčkem. Přitom nesmí být vyvíjen na oko tlak. Pokud ano, zmenší se i u AT 900 D Model T úhel mezi mikroskopem a osvětlovacím zařízením cca na 10, přičemž svazek paprsků dopadá skrz těleso hranolu. Je třeba usilovat o obraz bez odrazu. 5.5 Příprava tonometru Pro veškeré štěrbinové lampy a tonometry HAAG STREIT 1. Před vyšetřením je třeba zkontrolovat nastavení okuláru. 2. Nastavte zvětšení na 10x. 3. Napájecí zdroj přístroje / potenciometr osvětlení nastavte do polohy minimální hodnoty. 4. Umístěte do dráhy paprsku osvětlovacího zařízení štěrbinové lampy modrý filtr a štěrbinovou clonu zcela otevřete. 5. Vydesinfikovaná měřicí tělesa zasuňte do držáku na ramenu snímače (poloha 0 ). Pro Tonosafe viz zvláštní návod k použití IFU_AT900D _czk.indd :06:48

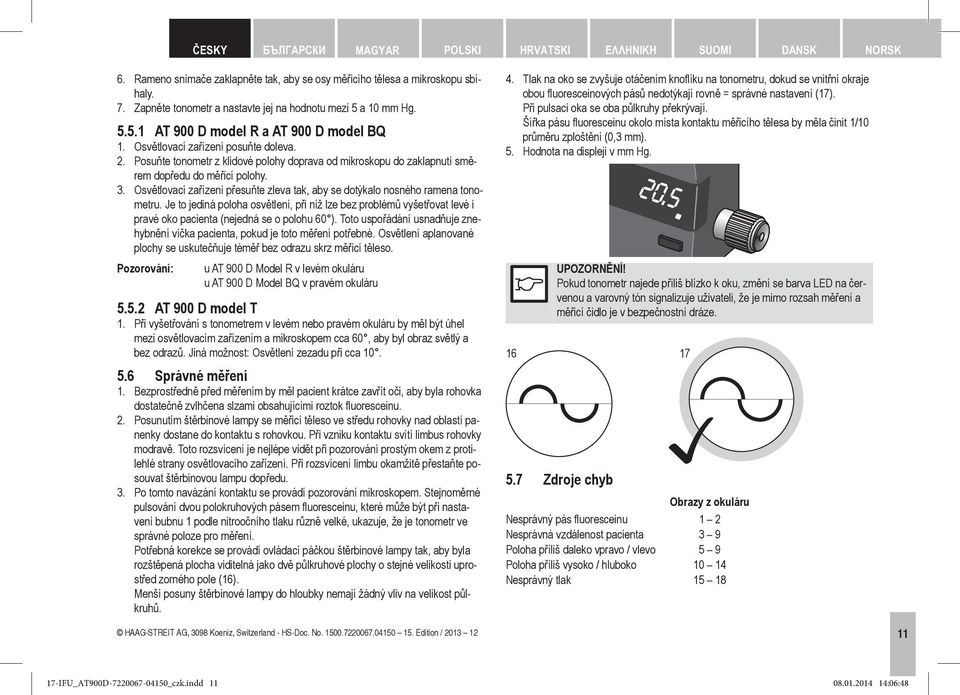

11 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 6. Rameno snímače zaklapněte tak, aby se osy měřicího tělesa a mikroskopu sbíhaly. 7. Zapněte tonometr a nastavte jej na hodnotu mezi 5 a 10 mm Hg AT 900 D model R a AT 900 D model BQ 1. Osvětlovací zařízení posuňte doleva. 2. Posuňte tonometr z klidové polohy doprava od mikroskopu do zaklapnutí směrem dopředu do měřicí polohy. 3. Osvětlovací zařízení přesuňte zleva tak, aby se dotýkalo nosného ramena tonometru. Je to jediná poloha osvětlení, při níž lze bez problémů vyšetřovat levé i pravé oko pacienta (nejedná se o polohu 60 ). Toto uspořádání usnadňuje znehybnění víčka pacienta, pokud je toto měření potřebné. Osvětlení aplanované plochy se uskutečňuje téměř bez odrazu skrz měřicí těleso. Pozorování: u AT 900 D Model R v levém okuláru u AT 900 D Model BQ v pravém okuláru AT 900 D model T 1. Při vyšetřování s tonometrem v levém nebo pravém okuláru by měl být úhel mezi osvětlovacím zařízením a mikroskopem cca 60, aby byl obraz světlý a bez odrazů. Jiná možnost: Osvětlení zezadu při cca Správné měření 1. Bezprostředně před měřením by měl pacient krátce zavřít oči, aby byla rohovka dostatečně zvlhčena slzami obsahujícími roztok fluoresceinu. 2. Posunutím štěrbinové lampy se měřicí těleso ve středu rohovky nad oblastí panenky dostane do kontaktu s rohovkou. Při vzniku kontaktu svítí limbus rohovky modravě. Toto rozsvícení je nejlépe vidět při pozorování prostým okem z protilehlé strany osvětlovacího zařízení. Při rozsvícení limbu okamžitě přestaňte posouvat štěrbinovou lampu dopředu. 3. Po tomto navázání kontaktu se provádí pozorování mikroskopem. Stejnoměrné pulsování dvou polokruhových pásem fluoresceinu, které může být při nastavení bubnu 1 podle nitroočního tlaku různě velké, ukazuje, že je tonometr ve správné poloze pro měření. Potřebná korekce se provádí ovládací páčkou štěrbinové lampy tak, aby byla rozštěpená plocha viditelná jako dvě půlkruhové plochy o stejné velikosti uprostřed zorného pole (16). Menší posuny štěrbinové lampy do hloubky nemají žádný vliv na velikost půlkruhů. 4. Tlak na oko se zvyšuje otáčením knoflíku na tonometru, dokud se vnitřní okraje obou fluoresceinových pásů nedotýkají rovně = správné nastavení (17). Při pulsaci oka se oba půlkruhy překrývají. Šířka pásu fluoresceinu okolo místa kontaktu měřicího tělesa by měla činit 1/10 průměru zploštění (0,3 mm). 5. Hodnota na displeji v mm Hg. Pokud tonometr najede příliš blízko k oku, změní se barva LED na červenou a varovný tón signalizuje uživateli, že je mimo rozsah měření a měřicí čidlo je v bezpečnostní dráze Zdroje chyb Obrazy z okuláru Nesprávný pás fluoresceinu 1 2 Nesprávná vzdálenost pacienta 3 9 Poloha příliš daleko vpravo / vlevo 5 9 Poloha příliš vysoko / hluboko Nesprávný tlak IFU_AT900D _czk.indd :06:48

12 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY Pás fluoresceinu příliš široký (1) 1 Měřicí těleso nebylo po vyčištění osušeno nebo přišla víčka v průběhu měření do styku s měřicím tělesem. Štěrbinovou lampu je nutno posunout zpět a měřicí těleso osušit utěrkou nepouštějící vlákna (např. z celulózy). Pás fluoresceinu příliš úzký (2) 2 Slzy během déle trvajícího měření vyschly. Požádejte pacienta, aby několikrát zamrkal a měření opakujte Poloha příliš daleko vpravo / vlevo Pouze část horního půlkruhu (5) 5 Měřicí těleso není vycentrováno na oko, oko je příliš daleko vpravo. Ovládací páčkou posuňte štěrbinovou lampu doprava. Celý horní půlkruh - část spodního (6) 6 Měřicí těleso není vycentrováno na oko, oko je ještě příliš vpravo Nesprávná vzdálenost od pacienta Není vidět skoro žádný půlkruh, jen oddělující čáru (3) Měřicí těleso se nedotýká rohovky. Když pacient vychýlí hlavu trochu dozadu, dochází k nepravidelným pulzacím, protože se měřicí těleso dotýká oka jen někdy. Pokud se pacient vychýlí ještě více dozadu, kruhy fluoresceinu zcela zmizí. Případně použijte přídržný popruh pro hlavu. Jsou vidět pouze části příliš velkých půlkruhů (4) Pokud je štěrbinová lampa posunuta příliš daleko proti pacientovi nebo pokud se pacient pohne směrem ke štěrbinové lampě, narazí rameno snímače na pružný doraz. Zploštěná plocha je příliš velká. Otáčením měřicího bubnu se obraz nijak nemění. Stáhněte štěrbinovou lampu zpět tak, aby při stejnoměrných pulsacích vznikla příslušně menší plocha se správnou polohou pro měření a změny tlaku povedou bezprostředně ze změnám plochy. 3 4 Posuňte ovládací páčkou štěrbinovou lampu doprava. Celý spodní půlkruh, část horního (7) 7 Měřicí těleso není vycentrováno na oko, oko je ještě příliš vlevo Posuňte ovládací páčkou štěrbinovou lampu doleva. Pouze část spodního půlkruhu (8) 8 Měřicí těleso není vycentrováno na oko, oko je příliš vlevo. Ovládací páčkou posuňte štěrbinovou lampu doleva. Správné nastavení! (9) 9 Dva půlkruhy přesně ve středu okuláru IFU_AT900D _czk.indd :06:50

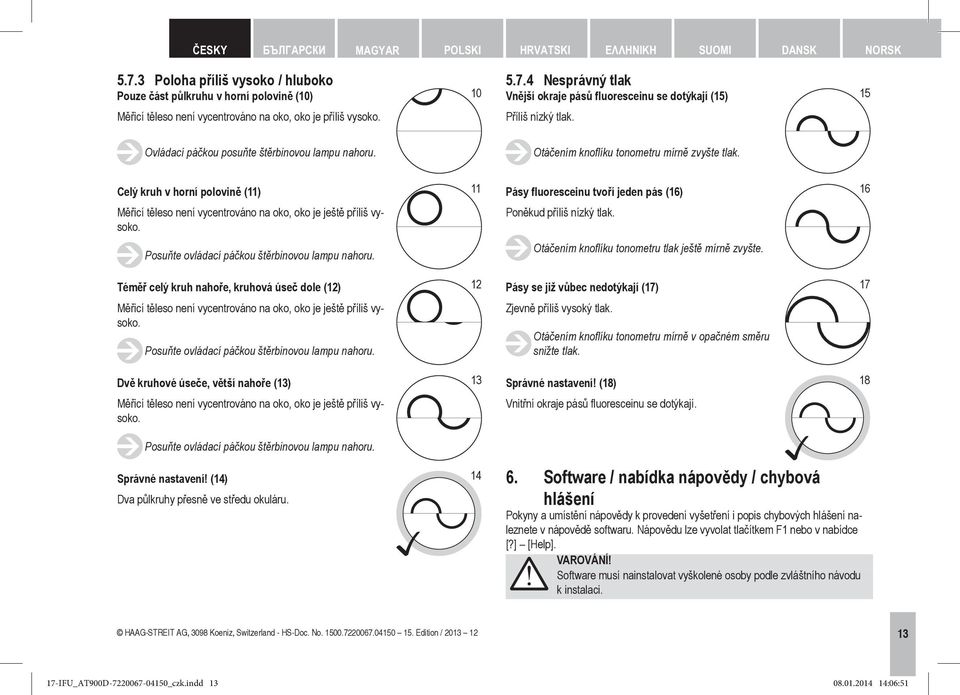

13 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK Poloha příliš vysoko / hluboko Pouze část půlkruhu v horní polovině (10) 10 Měřicí těleso není vycentrováno na oko, oko je příliš vysoko. Ovládací páčkou posuňte štěrbinovou lampu nahoru Nesprávný tlak Vnější okraje pásů fluoresceinu se dotýkají (15) 15 Příliš nízký tlak. Otáčením knoflíku tonometru mírně zvyšte tlak. Celý kruh v horní polovině (11) 11 Měřicí těleso není vycentrováno na oko, oko je ještě příliš vysoko. Posuňte ovládací páčkou štěrbinovou lampu nahoru. Téměř celý kruh nahoře, kruhová úseč dole (12) 12 Měřicí těleso není vycentrováno na oko, oko je ještě příliš vysoko. Posuňte ovládací páčkou štěrbinovou lampu nahoru. Dvě kruhové úseče, větší nahoře (13) 13 Měřicí těleso není vycentrováno na oko, oko je ještě příliš vysoko. Pásy fluoresceinu tvoří jeden pás (16) 16 Poněkud příliš nízký tlak. Otáčením knoflíku tonometru tlak ještě mírně zvyšte. Pásy se již vůbec nedotýkají (17) 17 Zjevně příliš vysoký tlak. Otáčením knoflíku tonometru mírně v opačném směru snižte tlak. Správné nastavení! (18) 18 Vnitřní okraje pásů fluoresceinu se dotýkají. Posuňte ovládací páčkou štěrbinovou lampu nahoru. Správné nastavení! (14) 14 Dva půlkruhy přesně ve středu okuláru. 6. Software / nabídka nápovědy / chybová hlášení Pokyny a umístění nápovědy k provedení vyšetření i popis chybových hlášení naleznete v nápovědě softwaru. Nápovědu lze vyvolat tlačítkem F1 nebo v nabídce [?] [Help]. Software musí nainstalovat vyškolené osoby podle zvláštního návodu k instalaci IFU_AT900D _czk.indd :06:51

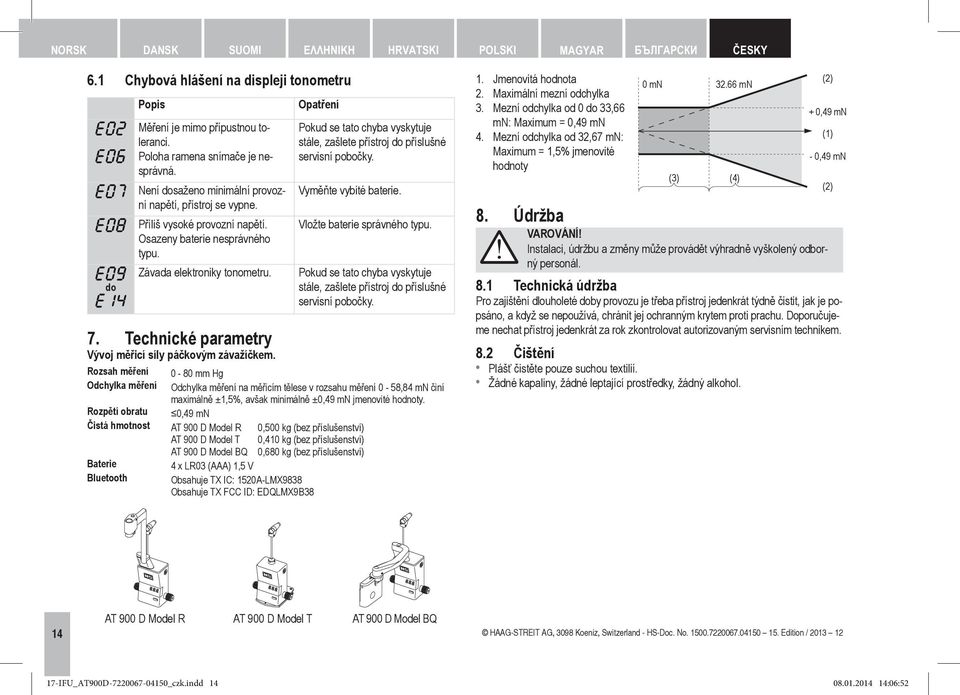

14 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY 6.1 Chybová hlášení na displeji tonometru do Popis Měření je mimo přípustnou toleranci. Poloha ramena snímače je nesprávná. Není dosaženo minimální provozní napětí, přístroj se vypne. Příliš vysoké provozní napětí. Osazeny baterie nesprávného typu. Závada elektroniky tonometru. 7. Technické parametry Vývoj měřicí síly páčkovým závažíčkem. Rozsah měření Odchylka měření Rozpětí obratu Čistá hmotnost Baterie Bluetooth Opatření Pokud se tato chyba vyskytuje stále, zašlete přístroj do příslušné servisní pobočky. Vyměňte vybité baterie. Vložte baterie správného typu. Pokud se tato chyba vyskytuje stále, zašlete přístroj do příslušné servisní pobočky mm Hg Odchylka měření na měřicím tělese v rozsahu měření 0-58,84 mn činí maximálně ±1,5%, avšak minimálně ±0,49 mn jmenovité hodnoty. 0,49 mn AT 900 D Model R 0,500 kg (bez příslušenství) AT 900 D Model T 0,410 kg (bez příslušenství) AT 900 D Model BQ 0,680 kg (bez příslušenství) 4 x LR03 (AAA) 1,5 V Obsahuje TX IC: 1520A-LMX9838 Obsahuje TX FCC ID: EDQLMX9B38 1. Jmenovitá hodnota 2. Maximální mezní odchylka 3. Mezní odchylka od 0 do 33,66 mn: Maximum = 0,49 mn 4. Mezní odchylka od 32,67 mn: Maximum = 1,5% jmenovité hodnoty 0 mn (3) mn (4) + 0,49 mn - 0,49 mn 8. Údržba Instalaci, údržbu a změny může provádět výhradně vyškolený odborný personál. 8.1 Technická údržba Pro zajištění dlouholeté doby provozu je třeba přístroj jedenkrát týdně čistit, jak je popsáno, a když se nepoužívá, chránit jej ochranným krytem proti prachu. Doporučujeme nechat přístroj jedenkrát za rok zkontrolovat autorizovaným servisním technikem. 8.2 Čištění Plášť čistěte pouze suchou textilií. Žádné kapaliny, žádné leptající prostředky, žádný alkohol. (2) (1) (2) 14 AT 900 D Model R AT 900 D Model T AT 900 D Model BQ 17-IFU_AT900D _czk.indd :06:52

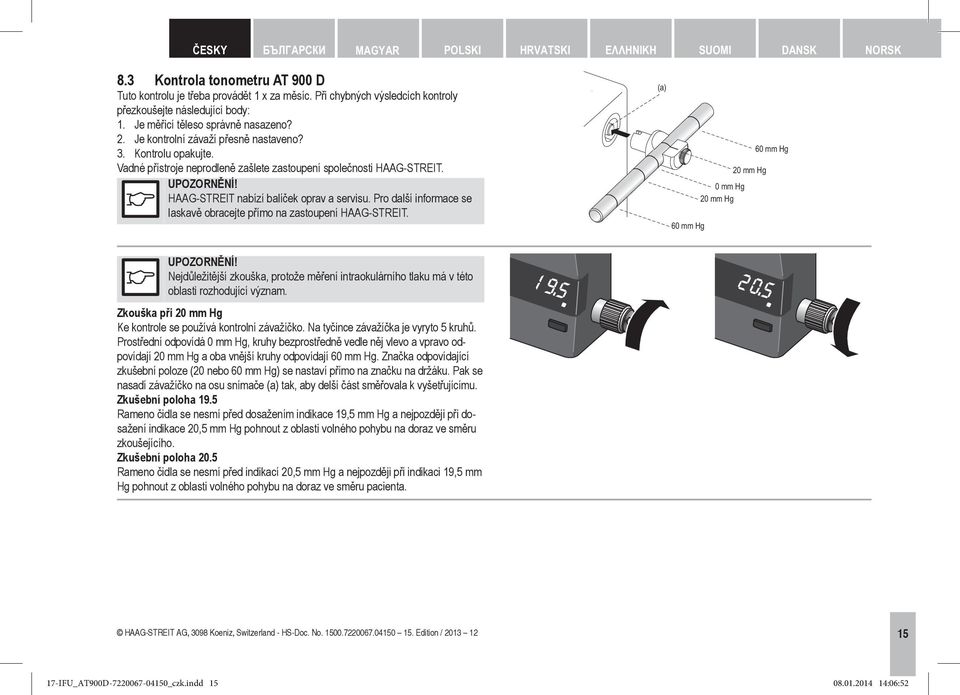

15 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 8.3 Kontrola tonometru AT 900 D Tuto kontrolu je třeba provádět 1 x za měsíc. Při chybných výsledcích kontroly přezkoušejte následující body: 1. Je měřicí těleso správně nasazeno? 2. Je kontrolní závaží přesně nastaveno? 3. Kontrolu opakujte. Vadné přístroje neprodleně zašlete zastoupení společnosti HAAG STREIT. HAAG STREIT nabízí balíček oprav a servisu. Pro další informace se laskavě obracejte přímo na zastoupení HAAG STREIT. (a) 60 mm Hg 0 mm Hg 20 mm Hg 20 mm Hg 60 mm Hg Nejdůležitější zkouška, protože měření intraokulárního tlaku má v této oblasti rozhodující význam. Zkouška při 20 mm Hg Ke kontrole se používá kontrolní závažíčko. Na tyčince závažíčka je vyryto 5 kruhů. Prostřední odpovídá 0 mm Hg, kruhy bezprostředně vedle něj vlevo a vpravo odpovídají 20 mm Hg a oba vnější kruhy odpovídají 60 mm Hg. Značka odpovídající zkušební poloze (20 nebo 60 mm Hg) se nastaví přímo na značku na držáku. Pak se nasadí závažíčko na osu snímače (a) tak, aby delší část směřovala k vyšetřujícímu. Zkušební poloha 19.5 Rameno čidla se nesmí před dosažením indikace 19,5 mm Hg a nejpozději při dosažení indikace 20,5 mm Hg pohnout z oblasti volného pohybu na doraz ve směru zkoušejícího. Zkušební poloha 20.5 Rameno čidla se nesmí před indikací 20,5 mm Hg a nejpozději při indikaci 19,5 mm Hg pohnout z oblasti volného pohybu na doraz ve směru pacienta IFU_AT900D _czk.indd :06:52

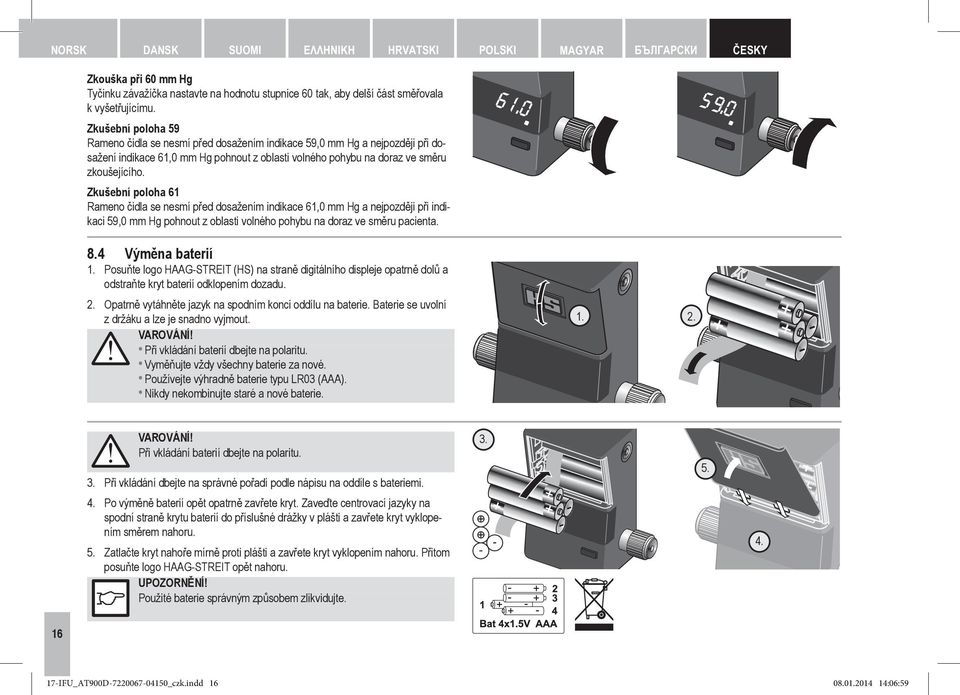

16 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY Zkouška při 60 mm Hg Tyčinku závažíčka nastavte na hodnotu stupnice 60 tak, aby delší část směřovala k vyšetřujícímu. Zkušební poloha 59 Rameno čidla se nesmí před dosažením indikace 59,0 mm Hg a nejpozději při dosažení indikace 61,0 mm Hg pohnout z oblasti volného pohybu na doraz ve směru zkoušejícího. Zkušební poloha 61 Rameno čidla se nesmí před dosažením indikace 61,0 mm Hg a nejpozději při indikaci 59,0 mm Hg pohnout z oblasti volného pohybu na doraz ve směru pacienta. 8.4 Výměna baterií 1. Posuňte logo HAAG STREIT (HS) na straně digitálního displeje opatrně dolů a odstraňte kryt baterií odklopením dozadu. 2. Opatrně vytáhněte jazyk na spodním konci oddílu na baterie. Baterie se uvolní z držáku a lze je snadno vyjmout. Při vkládání baterií dbejte na polaritu. Vyměňujte vždy všechny baterie za nové. Používejte výhradně baterie typu LR03 (AAA). Nikdy nekombinujte staré a nové baterie Při vkládání baterií dbejte na polaritu. 3. Při vkládání dbejte na správné pořadí podle nápisu na oddíle s bateriemi. 4. Po výměně baterií opět opatrně zavřete kryt. Zaveďte centrovací jazyky na spodní straně krytu baterií do příslušné drážky v plášti a zavřete kryt vyklopením směrem nahoru. 5. Zatlačte kryt nahoře mírně proti plášti a zavřete kryt vyklopením nahoru. Přitom posuňte logo HAAG STREIT opět nahoru. Použité baterie správným způsobem zlikvidujte IFU_AT900D _czk.indd :06:59

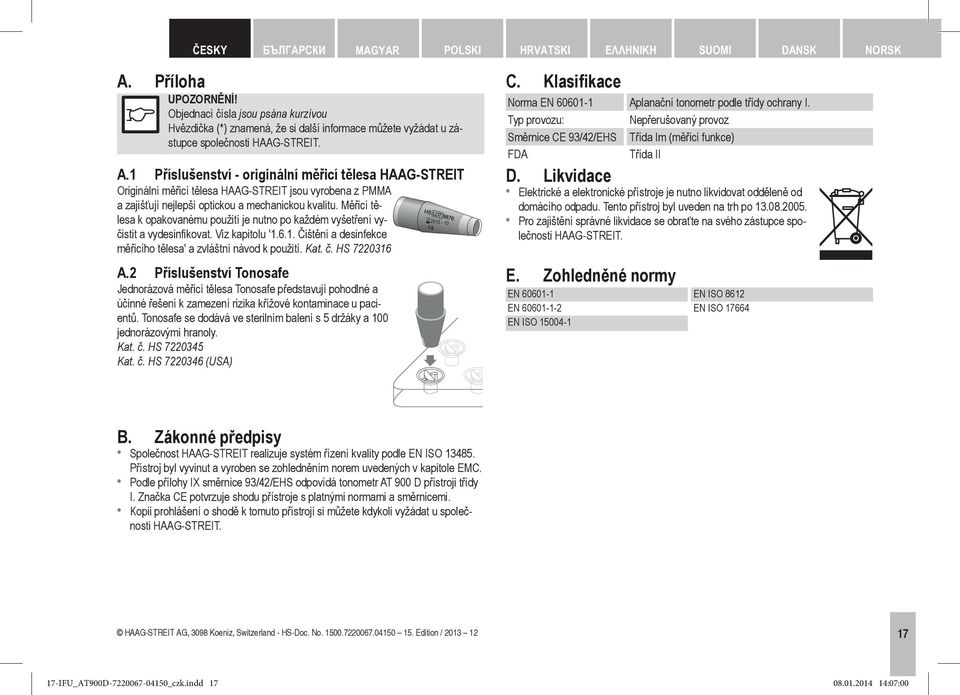

17 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK A. Příloha Objednací čísla jsou psána kurzívou Hvězdička (*) znamená, že si další informace můžete vyžádat u zástupce společnosti HAAG STREIT. A.1 Příslušenství - originální měřicí tělesa HAAG STREIT Originální měřicí tělesa HAAG STREIT jsou vyrobena z PMMA a zajišťují nejlepší optickou a mechanickou kvalitu. Měřicí tělesa k opakovanému použití je nutno po každém vyšetření vyčistit a vydesinfikovat. Viz kapitolu ' Čištění a desinfekce měřicího tělesa' a zvláštní návod k použití. Kat. č. HS A.2 Příslušenství Tonosafe Jednorázová měřicí tělesa Tonosafe představují pohodlné a účinné řešení k zamezení rizika křížové kontaminace u pacientů. Tonosafe se dodává ve sterilním balení s 5 držáky a 100 jednorázovými hranoly. Kat. č. HS Kat. č. HS (USA) C. Klasifikace Norma EN Aplanační tonometr podle třídy ochrany I. Typ provozu: Nepřerušovaný provoz Směrnice CE 93/42/EHS Třída Im (měřicí funkce) FDA Třída II D. Likvidace Elektrické a elektronické přístroje je nutno likvidovat odděleně od domácího odpadu. Tento přístroj byl uveden na trh po Pro zajištění správné likvidace se obraťte na svého zástupce společnosti HAAG STREIT. E. Zohledněné normy EN EN ISO 8612 EN EN ISO EN ISO B. Zákonné předpisy Společnost HAAG STREIT realizuje systém řízení kvality podle EN ISO Přístroj byl vyvinut a vyroben se zohledněním norem uvedených v kapitole EMC. Podle přílohy IX směrnice 93/42/EHS odpovídá tonometr AT 900 D přístroji třídy I. Značka CE potvrzuje shodu přístroje s platnými normami a směrnicemi. Kopii prohlášení o shodě k tomuto přístroji si můžete kdykoli vyžádat u společnosti HAAG STREIT IFU_AT900D _czk.indd :07:00

18 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY F. Upozornění a prohlášení výrobce o elektromagnetické kompatibilitě (EMC) F.1 Všeobecně Systém tonometru AT 900 D splňuje požadavky na elektromagnetickou kompatibilitu dle EN Přístroj je konstruován tak, že generování a vysílání elektromagnetických poruchových veličin je omezeno natolik, že provoz dalších přístrojů provozovaných v souladu s účelem použití není rušen a samotný přístroj vykazuje přiměřenou odolnost proti rušení elektromagnetickými poruchovými veličinami. Zdravotnické elektrické přístroje a systémy podléhají v oblasti elektromagnetické kompatibility zvláštním opatřením a musí být instalovány podle údajů k elektromagnetické kompatibilitě, uvedených v tomto návodu k použití. Přenosná a mobilní VF komunikační zařízení mohou elektrické zdravotnické přístroje ovlivňovat. Připojení přístrojů jiných výrobků na stejnou vícečetnou zásuvku může snížit bezpečnost systému. Připojení přístroje jiného výrobce je třeba provádět se zohledněním normy EN F.2 Rušivá vysílání (tabulka norem 1) Pravidla a prohlášení výrobce - elektromagnetické emise Tento výrobek je určen k provozu v níže uvedeném prostředí. Zákazník nebo uživatel výrobku musí zajistit, aby byl systém v takovém prostředí používán. Měření rušivého vysílání Shoda Elektromagnetické prostředí / pravidla VF vysílání podle CISPR11 Skupina 1 Tento výrobek používá VF energii výhradně pro svoji vnitřní funkci. Proto je VF vysílání velmi nízké a je nepravděpodobné, že by rušilo sousední přístroje. VF vysílání podle CISPR11 Třída B Tento výrobek je určen k používání ve všech zařízeních včetně obytných prostor a v zařízeních Vysílání harmonických oscilací dle Nevztahuje se bezprostředně připojených na veřejnou síť, zásobující i budovy, používané k obytným účelům. EN Vysílání kolísání napětí / rychlých změn napětí dle normy EN Nevztahuje se IFU_AT900D _czk.indd :07:00

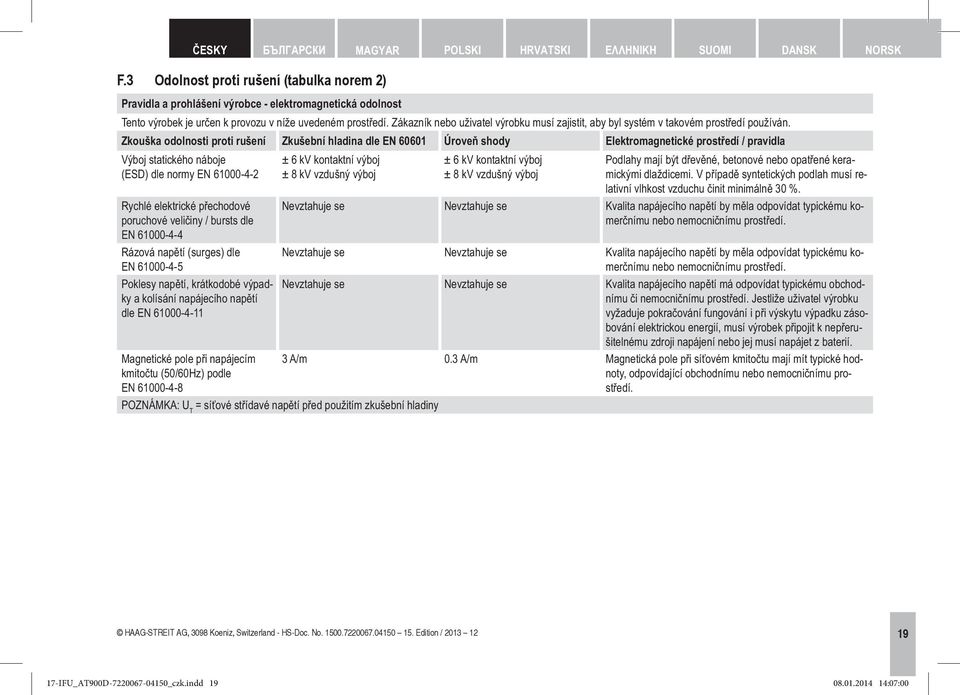

19 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK F.3 Odolnost proti rušení (tabulka norem 2) Pravidla a prohlášení výrobce - elektromagnetická odolnost Tento výrobek je určen k provozu v níže uvedeném prostředí. Zákazník nebo uživatel výrobku musí zajistit, aby byl systém v takovém prostředí používán. Zkouška odolnosti proti rušení Zkušební hladina dle EN Úroveň shody Elektromagnetické prostředí / pravidla Výboj statického náboje (ESD) dle normy EN Rychlé elektrické přechodové poruchové veličiny / bursts dle EN Rázová napětí (surges) dle EN Poklesy napětí, krátkodobé výpadky a kolísání napájecího napětí dle EN Magnetické pole při napájecím kmitočtu (50/60Hz) podle EN ± 6 kv kontaktní výboj ± 8 kv vzdušný výboj ± 6 kv kontaktní výboj ± 8 kv vzdušný výboj Podlahy mají být dřevěné, betonové nebo opatřené keramickými dlaždicemi. V případě syntetických podlah musí relativní vlhkost vzduchu činit minimálně 30 %. Nevztahuje se Nevztahuje se Kvalita napájecího napětí by měla odpovídat typickému komerčnímu nebo nemocničnímu prostředí. Nevztahuje se Nevztahuje se Kvalita napájecího napětí by měla odpovídat typickému komerčnímu nebo nemocničnímu prostředí. Nevztahuje se Nevztahuje se Kvalita napájecího napětí má odpovídat typickému obchodnímu či nemocničnímu prostředí. Jestliže uživatel výrobku vyžaduje pokračování fungování i při výskytu výpadku zásobování elektrickou energií, musí výrobek připojit k nepřerušitelnému zdroji napájení nebo jej musí napájet z baterií. 3 A/m 0.3 A/m Magnetická pole při síťovém kmitočtu mají mít typické hodnoty, odpovídající obchodnímu nebo nemocničnímu prostředí. POZNÁMKA: U T = síťové střídavé napětí před použitím zkušební hladiny IFU_AT900D _czk.indd :07:00

20 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY F.4 Odolnost proti rušení u přístrojů nesloužících k udržení života (tabulka norem 4) Směrnice a prohlášení výrobce - elektromagnetická odolnost Tento výrobek je určen k provozu v níže uvedeném prostředí. Zákazník nebo uživatel výrobku musí zajistit, aby byl systém v takovém prostředí používán. Elektromagnetické prostředí - směrnice Přenosné a mobilní radiostanice se nesmí používat v menší blízkosti výrobku včetně vedení, než je doporučená ochranná vzdálenost, vypočítaná dle rovnice pro příslušný vysílací kmitočet. Zkouška odolnosti proti rušení Zkušební hladina dle EN Úroveň shody Doporučená vzdálenost (c) : Vedené VF poruchové veličiny dle EN Vyzařované VF poruchové veličiny dle EN Veff 150 khz 80 MHz 3 V/m 80 MHz 2.5 GHz 3 Veff D = V/m D = MHz 800 MHz D = MHz 2.5 GHz Kde P je jmenovitý výkon vysílače ve wattech (W) podle údajů výrobce vysílače a je doporučená ochranná vzdálenost D v metrech (m). Intenzita pole stacionárních radiofrekvenčních komunikační vysílačů je při všech kmitočtech podle zkoumání na místě (a) nižší než úroveň shody (b). V okolí přístrojů s následujícím symbolem blesku jsou poruchy možné. POZNÁMKA 1: Při 80 MHz a 800 MHz platí vyšší ochranná vzdálenost. POZNÁMKA 2: Tato pravidla nemusí vystihovat všechny situace. Šíření elektromagnetických vln je ovlivněno absorpcí a reflexí budovami, předměty a lidmi. a. Intenzitu pole stacionárních vysílačů, jako například základních stanic radiotelefonů a mobilních pozemních radiokomunikačních služeb, amatérských stanic, rozhlasových vysílačů v pásmech AM a FM a televizních vysílačů, nelze předem teoreticky určit. Pro stanovení elektromagnetického prostředí vyvolaného stacionárními VF vysílači se doporučuje provést zkoumání na místě. Jestliže zjištěná intenzita pole na stanovišti výrobku výše uvedenou úroveň shody překračuje, je nutno výrobek s ohledem na zajištění normálního provozu přemístit na jiné místo k provozování. Budou-li zjištěny neobvyklé výkonové parametry, bude možná nezbytné učinit další opatření, například změnu orientace či stanoviště výrobku. b. V kmitočtovém rozsahu od 150 khz do 80 MHz je by intenzita pole měly být menší než 3 V/m. c. Možné kratší vzdálenosti mimo pásma ISM nepřispívají k lepší použitelnosti v této tabulce IFU_AT900D _czk.indd :07:01

21 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK F.5 Ochranné vzdálenosti u přístrojů nesloužících k udržení života (tabulka norem 6) Doporučené ochranné vzdálenosti mezi přenosnými a mobilními VF komunikačními zařízeními a tímto přístrojem Tento výrobek je určen k provozu v elektromagnetickém prostředí, v němž jsou kontrolovány vyzařované VF poruchové veličiny. Zákazník nebo uživatel tohoto výrobku může napomoci zamezit vzniku elektromagnetického rušení tím, že dodrží minimální vzdálenosti mezi přenosnými a mobilními VF komunikačními zařízeními (vysílači) a výrobkem, jak je doporučeno níže na základě výstupního výkonu komunikačního zařízení. Ochranná vzdálenost podle vysílacího kmitočtu (m) Jmenovitý výkon vysílače (W) 150 khz 80 MHz D = MHz 800 MHz D = MHz 2.5 GHz D = d Pro vysílače, jejichž jmenovitý výkon není v tabulce výše uveden, lze vzdálenost D v metrech (m) určit s použitím rovnice, která náleží do příslušného sloupce, kde P je jmenovitý výkon vysílače ve wattech (W) podle údajů výrobce vysílače. POZNÁMKA 1: Při 80 MHz a 800 MHz platí vyšší ochranná vzdálenost. POZNÁMKA 2: K výpočtu doporučené ochranné vzdálenosti vysílačů v kmitočtovém pásmu od 80 MHz do 2.5 GHz byl použit dodatkový faktor 10 / 3 pro omezení pravděpodobnosti, že mobilní/přenosný komunikační přístroj přinesený náhodně do oblasti pro pacienta způsobí poruchu. POZNÁMKA 3: Tato pravidla nemusí vystihovat všechny situace. Šíření elektromagnetických vln je ovlivněno absorpcí a reflexí budovami, předměty a lidmi IFU_AT900D _czk.indd :07:01

22 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY S dalšími dotazy se laskavě obracejte na prodejce společnosti HAAG STREIT na adrese: C US PRODUCTS CERTIFIED FOR BOTH THE U.S AND CANADIAN MARKETS, TO THE APPLI- CABLE U.S. AND CANADIAN STANDARDS 1250 Výrobce: HAAG-STREIT AG Gartenstadtstrasse Koeniz, Switzerland Phone Fax info@haag-streit.com internet IFU_AT900D _czk.indd :07:01
