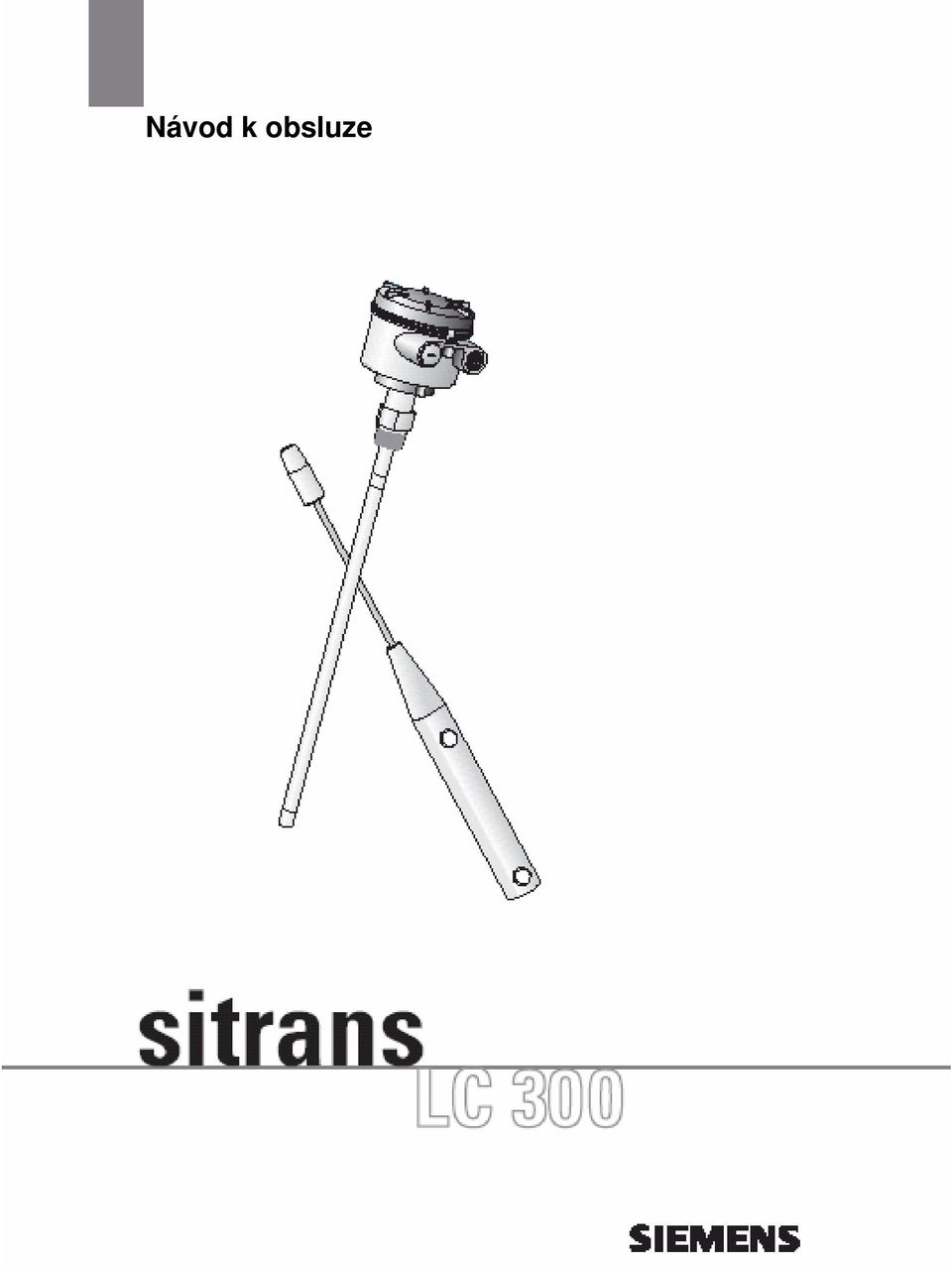

1 Návod k obsluze

2 Spuštění Uživatelské rozhraní přístroje LC 300 zahrnuje displej (kapalné krystaly), šestipolohový otočný spínač a dvě. Výběr nabídky realizujete otočným spínačem; tlačítky zvolíte a/nebo upravíte naměřenou nebo požadovanou hodnotu. otočný spínač tlačítko se šipkou vzhůru tlačítko se šipkou Otočný spínač lze nastavit do polohy 0 až 5. Tyto polohy odpovídají šesti nabídkám. K dispozici jsou polohy 5 až 0. Displej s kapalnými krystaly zobrazuje nastavení pozměněná otočným spínačem a tlačítky. Funkce nabídky Otočný spínač poloha Displej vzhůru Hodnota PV (pf) Hodnota LRV (pf) (hladina 0%) Zvýšení LRV Snížit LRV Nastavit LRV podle PV Hodnota URV (pf) (hladina 100%) Zvýšení URV Snížit URV Nastavit URV podle PV Proud smyčky ma Nastavení ochrany před selháním na hodnotu 22 ma Nastavení ochrany před selháním na hodnotu 3,6 ma Deaktivace ochrany před selháním Diagnostika Verze produktu Vynulování/ potvrzení poruchy Útlum Zvýšení útlumu Snížení útlumu Nastavení útlumu na hodnotu 1,00 Pootočíte-li otočný spínač do polohy, displej s kapalnými krystaly zobrazí na cca 1 sekundu nově zvolenou nabídku a data pro tuto volbu. Poté, co upravíte naměřenou nebo požadovanou hodnotu,zobrazí se po uplynutí doby časovače útlumu dvojtečka (:) a dojde k převzetí nové hodnoty. Polohy 0 (primární proměnná v pf) a 3 (příslušné hodnoty proudu ve smyčce v ma) jsou doporučenými polohami pro běžný provoz. Strana 1

3 Poloha 0 Displej Displej zobrazuje PV (primární proměnnou) v pf. Při poruše systému displej střídavě zobrazuje hodnotu PV a nápis Flt. Prostřednictvím nabídky 4 zobrazte podrobné informace o poruše. V nabídce 0 není stisknutí jednoho či obou tlačítek doprovázeno žádným účinkem. Poloha 1 Displej Displej zobrazuje LRV (dolní mez rozsahu) v pf, pokud je rozsah na úrovni 0% a je-li proud ve smyčce nastaven na 4 ma. směřují cí Přidržení NAHORU stisknutého na méně než jednu sekundu změní LRV o aktuální velikost kroku (výchozí hodnota 0,01 pf). Přidržíte-li tlačítko NAHORU nebo DOLŮ déle než jednu sekundu, dojde ke zvětšení velikosti kroku na 0,1 pf. Budete-li tlačítko nadále přidržovat stisknuté, bude se velikost kroku zvětšovat postupně na hodnoty 10, 100 a 1000 (tato hodnota se zobrazuje jako 1E3). Nedojde-li do čtyř sekund ke stisknutí žádného, velikost kroku se zmenší na nejbližší nižší hodnotu. Pro jednotlivé velikosti kroku proveďte úpravu hodnoty stisknutím příslušného na dobu kratší než jedna sekunda. Přidržení DOLŮ stisknutého na méně než jednu sekundu zmenší LRV o aktuální velikost kroku (výchozí hodnota 0,01 pf). Přidržíte-li tlačítko DOLŮ déle než jednu sekundu, bude se velikost kroku postupně zvětšovat na hodnoty 0,1, 10, 100 a Nedojde-li do čtyř sekund ke stisknutí žádného, velikost kroku se zmenší na nejbližší nižší hodnotu. Stisknutí a přidržení obou tlačítek zároveň na dobu delší než jedna sekunda nastaví LRV podle momentální hodnoty PV. Poloha 2 Displej Displej zobrazuje URV (horní mez rozsahu) v pf, pokud je rozsah na úrovni 100% a je-li proud ve smyčce nastaven na 20 ma. Přidržení NAHORU stisknutého na méně než jednu sekundu změní URV o aktuální velikost kroku (výchozí hodnota 0,01 pf). Přidržíte-li tlačítko NAHORU nebo DOLŮ déle než jednu sekundu, dojde ke zvětšení velikosti kroku na 0,1 pf. Budete-li tlačítko nadále přidržovat stisknuté, bude se velikost kroku zvětšovat postupně na hodnoty 10, 100 a 1000 (tato hodnota se zobrazuje jako 1E3). Nedojde-li do čtyř sekund ke stisknutí žádného, velikost kroku se zmenší na nejbližší nižší hodnotu. Pro jednotlivé velikosti kroku proveďte úpravu hodnoty stisknutím příslušného na dobu kratší než jedna sekunda. Strana 2

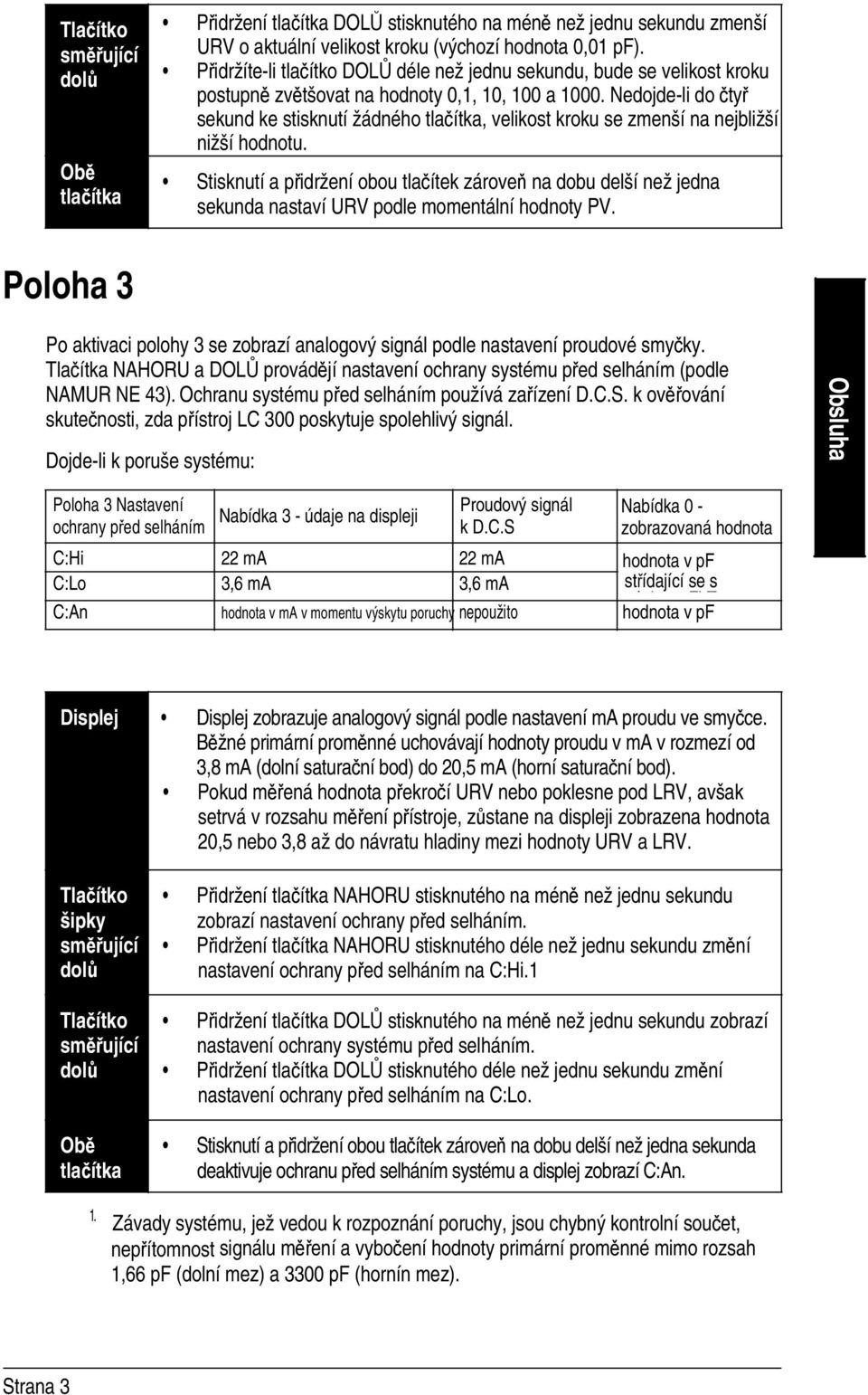

4 Přidržení DOLŮ stisknutého na méně než jednu sekundu zmenší URV o aktuální velikost kroku (výchozí hodnota 0,01 pf). Přidržíte-li tlačítko DOLŮ déle než jednu sekundu, bude se velikost kroku postupně zvětšovat na hodnoty 0,1, 10, 100 a Nedojde-li do čtyř sekund ke stisknutí žádného, velikost kroku se zmenší na nejbližší nižší hodnotu. Stisknutí a přidržení obou tlačítek zároveň na dobu delší než jedna sekunda nastaví URV podle momentální hodnoty PV. Poloha 3 Po aktivaci polohy 3 se zobrazí analogový signál podle nastavení proudové smyčky. Tlačítka NAHORU a DOLŮ provádějí nastavení ochrany systému před selháním (podle NAMUR NE 43). Ochranu systému před selháním používá zařízení D.C.S. k ověřování skutečnosti, zda přístroj LC 300 poskytuje spolehlivý signál. Dojde-li k poruše systému: Poloha 3 Nastavení ochrany před selháním Nabídka 3 - údaje na displeji Proudový signál k D.C.S Nabídka 0 - zobrazovaná hodnota C:Hi 22 ma 22 ma hodnota v pf C:Lo 3,6 ma 3,6 ma střídající se s nápisem FLT C:An hodnota v ma v momentu výskytu poruchy nepoužito hodnota v pf Displej Displej zobrazuje analogový signál podle nastavení ma proudu ve smyčce. Běžné primární proměnné uchovávají hodnoty proudu v ma v rozmezí od 3,8 ma (dolní saturační bod) do 20,5 ma (horní saturační bod). Pokud měřená hodnota překročí URV nebo poklesne pod LRV, avšak setrvá v rozsahu měření přístroje, zůstane na displeji zobrazena hodnota 20,5 nebo 3,8 až do návratu hladiny mezi hodnoty URV a LRV. Přidržení NAHORU stisknutého na méně než jednu sekundu zobrazí nastavení ochrany před selháním. Přidržení NAHORU stisknutého déle než jednu sekundu změní nastavení ochrany před selháním na C:Hi.1 Přidržení DOLŮ stisknutého na méně než jednu sekundu zobrazí nastavení ochrany systému před selháním. Přidržení DOLŮ stisknutého déle než jednu sekundu změní nastavení ochrany před selháním na C:Lo. Stisknutí a přidržení obou tlačítek zároveň na dobu delší než jedna sekunda deaktivuje ochranu před selháním systému a displej zobrazí C:An. 1. Závady systému, jež vedou k rozpoznání poruchy, jsou chybný kontrolní součet, nepřítomnost signálu měření a vybočení hodnoty primární proměnné mimo rozsah 1,66 pf (dolní mez) a 3300 pf (hornín mez). Strana 3

5 Poloha 4 Displej Displej zobrazuje údaje diagnostiky. Displej bezchybně pracujícího zařízení zobrazuje Následující tabulka uvádí čísla poruch systému doplněná popisem. Displej zobrazuje údaje o verzi. Tyto informace používejte při kontaktu se zástupci společnosti Siemens Milltronics. Při stisknutí a přidržení obou tlačítek zároveň na dobu delší než jedna sekunda dojde k pokusu o zotavení z chybového stavu. Po úspěšném zotavení stavu displej zobrazí Při výskytu závady diagnostiky věnujte zařízení LC 300 důkladnější pozornost. Čísla závad 128 Zařízení je v režimu kalibrace. Měřené hodnoty a nastavení proudu ve smyčce nejsou věrohodná. 64 Při kontrolním součtu obsahu programové a/nebo datové paměti byla zjištěna chyba. Měřené hodnoty a nastavení proudu ve smyčce nejsou věrohodná. 32 Došlo k aktivaci modulu watchdog zařízení LC 300. Tato závada může být doprovázena závadou 64 s výslednou závadou 96. Měřené hodnoty a nastavení proudu ve smyčce nejsou věrohodná. 8 Došlo k aritmetické chybě, která může být způsobena nesprávně nastavenou hodnotou. Tento typ závady může ve výjimečných případech narušit provoz zařízení LC Při pokusu o uložení nastavení do místní trvalé paměti došlo k závadě. LC 300 může pracovat nesprávně. 2 Hodnota primární proměnné překročila meze zařízení (1,66 pf a 3300 pf). Ověřte správnost připojení sondy k měřicímu modulu. 1 Měřicí obvod negeneruje signál. Zkontrolujte kabeláž připojující měřicí modul a bariérový obvod. Poznámka: Může být rozpoznáno několik závad zároveň. Displej v takovém případě zobrazí součet hodnot obou závad. Například: Pokud došlo zároveň k závadě 1 a k závadě 2, displej zobrazí hodnotu závady 3. Pokud displej zobrazuje hodnotu závady 10, znamená to, že byly zároveň rozpoznány závady 8 a 2. Strana 4

6 Poloha 5 Displej Displej zobrazuje hodnotu útlumu. Hodnota útlumu upravuje rychlost, kterou se primární proměnná přizpůsobuje signálu sondy. Přidržení NAHORU stisknutého na méně než jednu sekundu zvýší hodnotu útlumu o krok velikosti 0,01. Hodnotu útlumu lze nastavovat v rozsahu od 1,0 do Přidržíte-li NAHORU a DOLŮ stisknutá déle než jednu sekundu, zvětší se krok na 0,1. Budete-li tlačítko nadále přidržovat stisknuté, bude se krok zvětšovat postupně na 10, 100 a 1000 (zobrazuje se jako 1E3). Pokud do čtyř sekund nedojde ke stisknutí žádného, velikost kroku se zmenší na nejbližší nižší hodnotu. Pro jednotlivé velikosti kroku proveďte úpravu hodnoty stisknutím příslušného na dobu kratší než jedna sekunda. Přidržení DOLŮ stisknutého na méně než jednu sekundu zmenší útlum o krok velikosti 0,01. Hodnotu útlumu lze nastavovat v rozsahu od 1,0 do Přidržíte-li tlačítko DOLŮ déle než jednu sekundu, velikost kroku na 0,1, 10, 100 a Pokud do čtyř sekund nedojde ke stisknutí, zmenší se velikost kroku na nejbližší nižší hodnotu. Pro jednotlivé velikosti kroku proveďte úpravu hodnoty stisknutím příslušného na dobu kratší než jedna sekunda. Přidržíte-li obě stisknutá déle než jednu sekundu, obnovíte výchozí hodnotu útlumu 1,0. Opětovné uvedení do provozu Přístroj LC 300 lze opětovně uvést do provozu po výměně vysílače nebo sond. LRV přístroje LC 300 lze naprogramovat výchozí hodnotou. LRV lze upravit v nabídce 1, je-li sonda ve vzdálenosti nejméně 20 cm od materiálu. Nastavení URV Je-li sonda zcela ponořena do materiálu: Nastavte URV stisknutím a přidržením obou tlačítek na déle než jednu sekundu v nabídce 2, pokud jde sonda zcela zakrytá. Pokud je sonda zakrytá méně často nebo vůbec připřichází do styku s materiálem, nastavte přístroj LC 300 pro zamýšlené použití podle následujícího příkladu: LRV (0%) Nabídka 1 zobrazuje 12.5 pf Momentální hladina je na úrovni 45% měřicí délky sondy: PV (45%) Nabídka 0 zobrazuje 37 pf Správné nastavení URV: URV = [(PV LRV) * 100 / momentální hladina v %] + LRV] [( ) * 100 / 45] = 66,94 pf Pro výpočet URV vám nejlepší výsledky poskytne nejvyšší možná momentální hladina. Strana 5

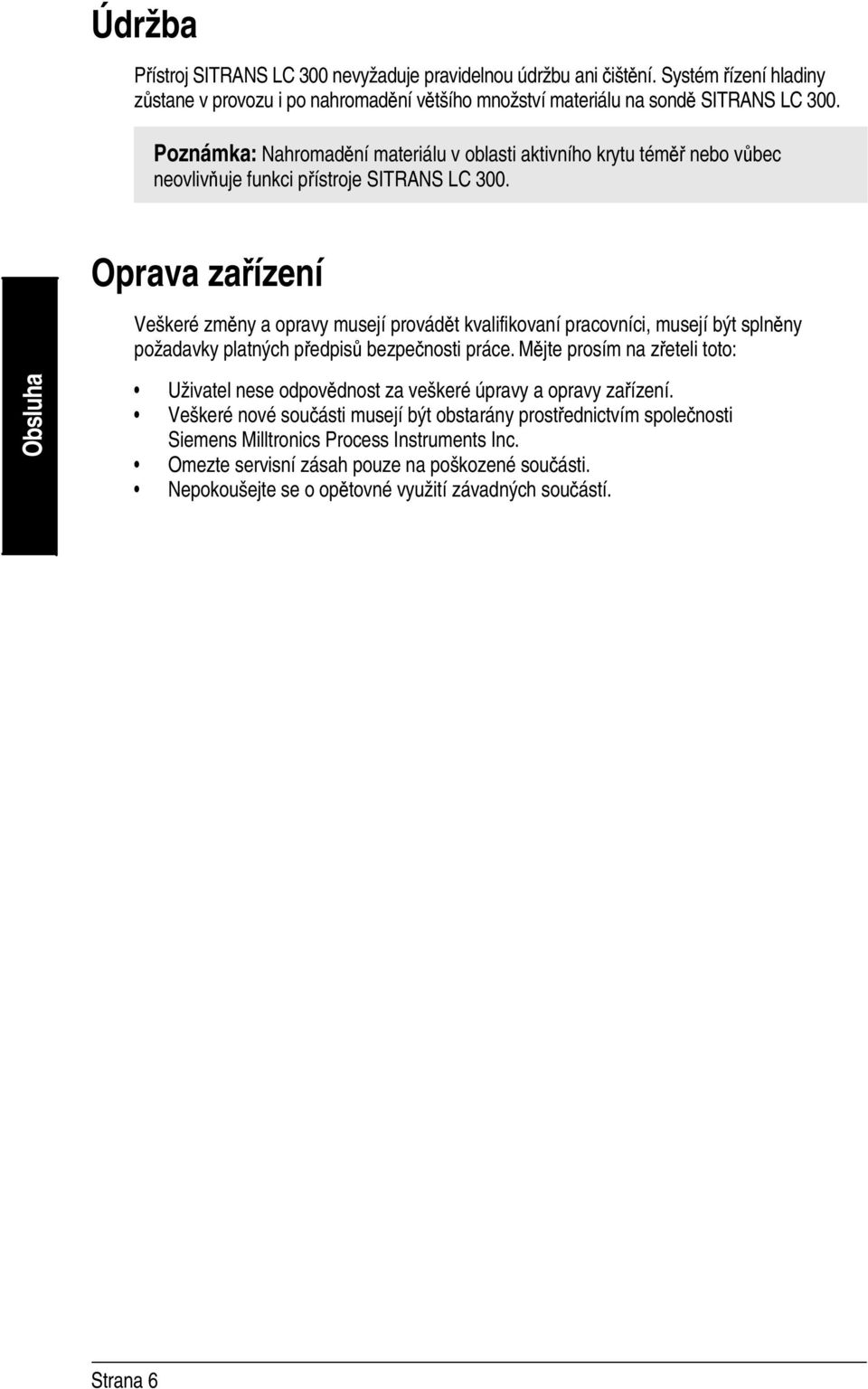

7 Údržba Přístroj SITRANS LC 300 nevyžaduje pravidelnou údržbu ani čištění. Systém řízení hladiny zůstane v provozu i po nahromadění většího množství materiálu na sondě SITRANS LC 300. Poznámka: Nahromadění materiálu v oblasti aktivního krytu téměř nebo vůbec neovlivňuje funkci přístroje SITRANS LC 300. Oprava zařízení Veškeré změny a opravy musejí provádět kvalifikovaní pracovníci, musejí být splněny požadavky platných předpisů bezpečnosti práce. Mějte prosím na zřeteli toto: Uživatel nese odpovědnost za veškeré úpravy a opravy zařízení. Veškeré nové součásti musejí být obstarány prostřednictvím společnosti Siemens Milltronics Process Instruments Inc. Omezte servisní zásah pouze na poškozené součásti. Nepokoušejte se o opětovné využití závadných součástí. Strana 6
