2 OBSAH PROJEKTOVÉ DOKUMENTACE 1/ SCHVALOVACÍ LIST 2/ TECHNICKÁ ZPRÁVA 3/ VÝKRESOVÁ DOKUMENTACE : F Slaboproudé elektroinstalace 1.NP

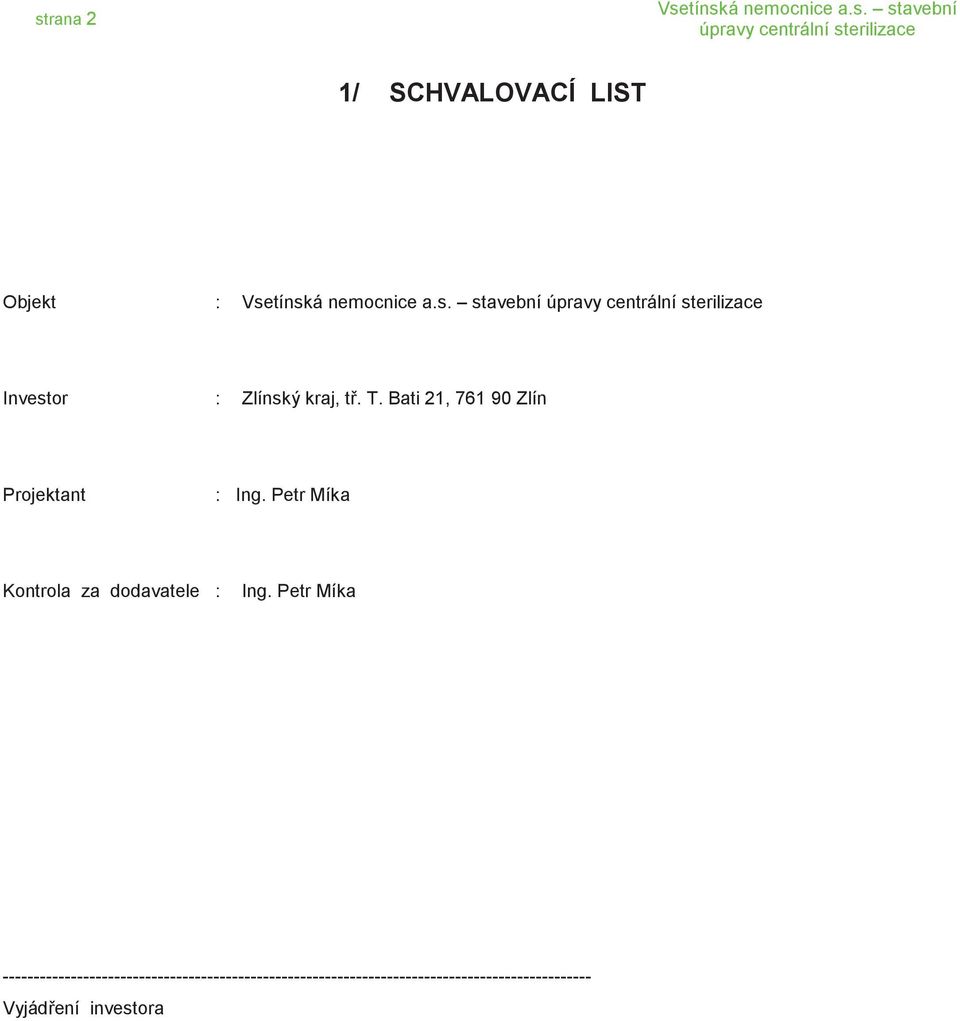

3 strana 2 1/ SCHVALOVACÍ LIST Objekt : Investor : Zlínský kraj, t. T. Bati 21, Zlín Projektant : Ing. Petr Míka Kontrola za dodavatele : Ing. Petr Míka Vyjád ení investora

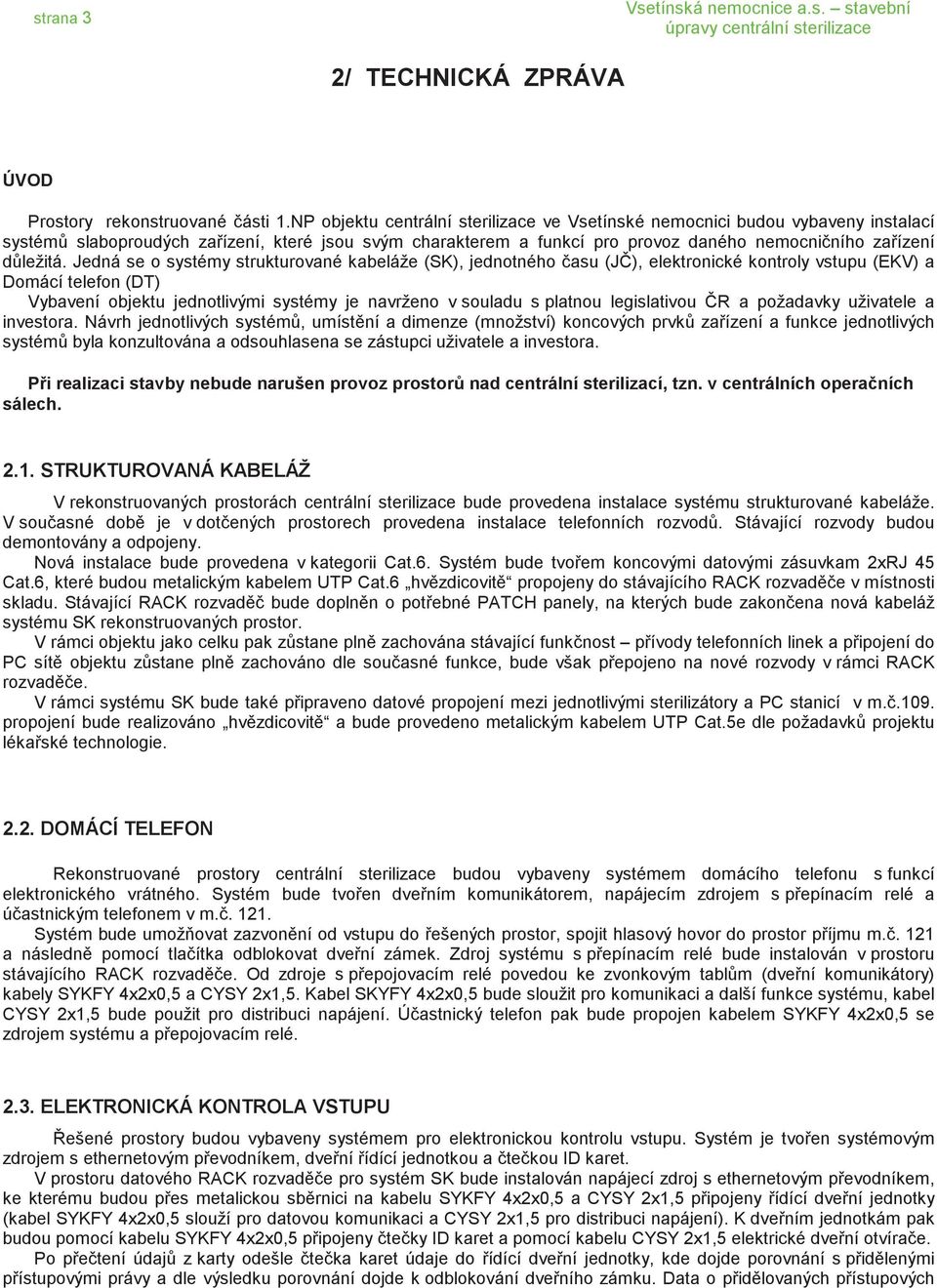

4 strana 3 2/ TECHNICKÁ ZPRÁVA ÚVOD Prostory rekonstruované ásti 1.NP objektu centrální sterilizace ve Vsetínské nemocnici budou vybaveny instalací systém slaboproudých za ízení, které jsou svým charakterem a funkcí pro provoz daného nemocni ního za ízení d ležitá. Jedná se o systémy strukturované kabeláže (SK), jednotného asu (J ), elektronické kontroly vstupu (EKV) a Domácí telefon (DT) Vybavení objektu jednotlivými systémy je navrženo v souladu s platnou legislativou R a požadavky uživatele a investora. Návrh jednotlivých systém, umíst ní a dimenze (množství) koncových prvk za ízení a funkce jednotlivých systém byla konzultována a odsouhlasena se zástupci uživatele a investora. P i realizaci stavby nebude narušen provoz prostor nad centrální sterilizací, tzn. v centrálních opera ních sálech STRUKTUROVANÁ KABELÁŽ V rekonstruovaných prostorách centrální sterilizace bude provedena instalace systému strukturované kabeláže. V sou asné dob je v dot ených prostorech provedena instalace telefonních rozvod. Stávající rozvody budou demontovány a odpojeny. Nová instalace bude provedena v kategorii Cat.6. Systém bude tvo em koncovými datovými zásuvkam 2xRJ 45 Cat.6, které budou metalickým kabelem UTP Cat.6 hv zdicovit propojeny do stávajícího RACK rozvad e v místnosti skladu. Stávající RACK rozvad bude dopln n o pot ebné PATCH panely, na kterých bude zakon ena nová kabeláž systému SK rekonstruovaných prostor. V rámci objektu jako celku pak z stane pln zachována stávající funk nost p ívody telefonních linek a p ipojení do PC sít objektu z stane pln zachováno dle sou asné funkce, bude však p epojeno na nové rozvody v rámci RACK rozvad e. V rámci systému SK bude také p ipraveno datové propojení mezi jednotlivými sterilizátory a PC stanicí v m propojení bude realizováno hv zdicovit a bude provedeno metalickým kabelem UTP Cat.5e dle požadavk projektu léka ské technologie DOMÁCÍ TELEFON Rekonstruované prostory centrální sterilizace budou vybaveny systémem domácího telefonu s funkcí elektronického vrátného. Systém bude tvo en dve ním komunikátorem, napájecím zdrojem s p epínacím relé a ú astnickým telefonem v m Systém bude umož ovat zazvon ní od vstupu do ešených prostor, spojit hlasový hovor do prostor p íjmu m a následn pomocí tla ítka odblokovat dve ní zámek. Zdroj systému s p epínacím relé bude instalován v prostoru stávajícího RACK rozvad e. Od zdroje s p epojovacím relé povedou ke zvonkovým tabl m (dve ní komunikátory) kabely SYKFY 4x2x0,5 a CYSY 2x1,5. Kabel SKYFY 4x2x0,5 bude sloužit pro komunikaci a další funkce systému, kabel CYSY 2x1,5 bude použit pro distribuci napájení. Ú astnický telefon pak bude propojen kabelem SYKFY 4x2x0,5 se zdrojem systému a p epojovacím relé ELEKTRONICKÁ KONTROLA VSTUPU ešené prostory budou vybaveny systémem pro elektronickou kontrolu vstupu. Systém je tvo en systémovým zdrojem s ethernetovým p evodníkem, dve ní ídící jednotkou a te kou ID karet. V prostoru datového RACK rozvad e pro systém SK bude instalován napájecí zdroj s ethernetovým p evodníkem, ke kterému budou p es metalickou sb rnici na kabelu SYKFY 4x2x0,5 a CYSY 2x1,5 p ipojeny ídící dve ní jednotky (kabel SYKFY 4x2x0,5 slouží pro datovou komunikaci a CYSY 2x1,5 pro distribuci napájení). K dve ním jednotkám pak budou pomocí kabelu SYKFY 4x2x0,5 p ipojeny te ky ID karet a pomocí kabelu CYSY 2x1,5 elektrické dve ní otvíra e. Po p e tení údaj z karty odešle te ka karet údaje do ídící dve ní jednotky, kde dojde porovnání s p id lenými p ístupovými právy a dle výsledku porovnání dojde k odblokování dve ního zámku. Data o p id lovaných p ístupových

5 strana 4 právech jsou pak do ídících dve ních jednotek nahrávány z PC sít objektu (p íslušného PC) p es ethernetový p evodník a sb rnici systému. Správa celého systému, p id lování práv, nebo získávání údaj o p ístupech do daných prostor tak probíhá na ur eném PC v objektu, které je p ipojené do PC sít objektu. Systém pro kontrolu vstupu v centrální sterilizaci bude pln kompatibilní s kartovým systém, který je v sou asné dob v areálu nemocnice používán JEDNOTNÝ AS Ur ené prostory budou vybaveny systémem jednotného asu. Stávající prostory jsou systém jednotného asu vybaveny je instalován systém na 24V. Stávající rozvody budou demontovány, bude provedena nová instalace kabelových rozvod, které budou na svorkovnici p ipojeny ke stávajícímu p ívodu a k novému kabelovému rozvodu budou p ipojeny nové koncové hodiny. Funk nost systému, hlavní hodiny i systém ízení asu z stane pln zachovaný dle sou asné funkce. V dot ených prostorách bude pouze z ízen nový kabelový rozvod a instalovány nové koncové hodiny.
