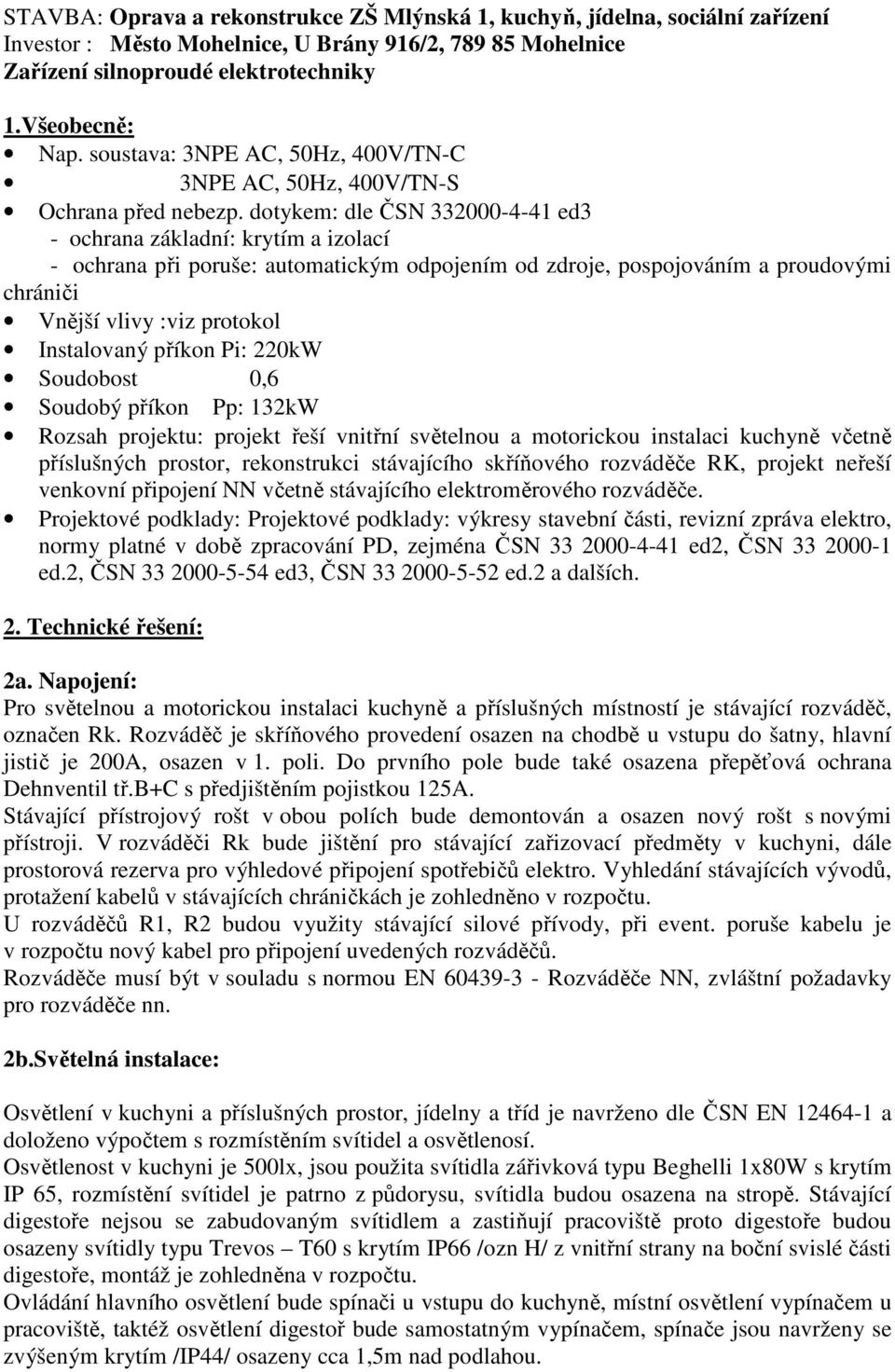

1 STAVBA: Oprava a rekonstrukce ZŠ Mlýnská 1, kuchyň, jídelna, sociální zařízení Investor : Město Mohelnice, U Brány 916/2, Mohelnice Zařízení silnoproudé elektrotechniky 1.Všeobecně: Nap. soustava: 3NPE AC, 50Hz, 400V/TN-C 3NPE AC, 50Hz, 400V/TN-S Ochrana před nebezp. dotykem: dle ČSN ed3 - ochrana základní: krytím a izolací - ochrana při poruše: automatickým odpojením od zdroje, pospojováním a proudovými chrániči Vnější vlivy :viz protokol Instalovaný příkon Pi: 220kW Soudobost 0,6 Soudobý příkon Pp: 132kW Rozsah projektu: projekt řeší vnitřní světelnou a motorickou instalaci kuchyně včetně příslušných prostor, rekonstrukci stávajícího skříňového rozváděče RK, projekt neřeší venkovní připojení NN včetně stávajícího elektroměrového rozváděče. Projektové podklady: Projektové podklady: výkresy stavební části, revizní zpráva elektro, normy platné v době zpracování PD, zejména ČSN ed2, ČSN ed.2, ČSN ed3, ČSN ed.2 a dalších. 2. Technické řešení: 2a. Napojení: Pro světelnou a motorickou instalaci kuchyně a příslušných místností je stávající rozváděč, označen Rk. Rozváděč je skříňového provedení osazen na chodbě u vstupu do šatny, hlavní jistič je 200A, osazen v 1. poli. Do prvního pole bude také osazena přepěťová ochrana Dehnventil tř.b+c s předjištěním pojistkou 125A. Stávající přístrojový rošt v obou polích bude demontován a osazen nový rošt s novými přístroji. V rozváděči Rk bude jištění pro stávající zařizovací předměty v kuchyni, dále prostorová rezerva pro výhledové připojení spotřebičů elektro. Vyhledání stávajících vývodů, protažení kabelů v stávajících chráničkách je zohledněno v rozpočtu. U rozváděčů R1, R2 budou využity stávající silové přívody, při event. poruše kabelu je v rozpočtu nový kabel pro připojení uvedených rozváděčů. Rozváděče musí být v souladu s normou EN Rozváděče NN, zvláštní požadavky pro rozváděče nn. 2b.Světelná instalace: Osvětlení v kuchyni a příslušných prostor, jídelny a tříd je navrženo dle ČSN EN a doloženo výpočtem s rozmístěním svítidel a osvětlenosí. Osvětlenost v kuchyni je 500lx, jsou použita svítidla zářivková typu Beghelli 1x80W s krytím IP 65, rozmístění svítidel je patrno z půdorysu, svítidla budou osazena na stropě. Stávající digestoře nejsou se zabudovaným svítidlem a zastiňují pracoviště proto digestoře budou osazeny svítidly typu Trevos T60 s krytím IP66 /ozn H/ z vnitřní strany na boční svislé části digestoře, montáž je zohledněna v rozpočtu. Ovládání hlavního osvětlení bude spínači u vstupu do kuchyně, místní osvětlení vypínačem u pracoviště, taktéž osvětlení digestoř bude samostatným vypínačem, spínače jsou navrženy se zvýšeným krytím /IP44/ osazeny cca 1,5m nad podlahou.

2 Svítidle v jídelně /B/ budou montována na stávající podhled, ovládání svítidel bude střídavým a sériovými spínači. Instalace pro osvětlení bude kabely CYKY v kabelových žlabech částečně s motorickou instalací. Nouzové osvětlení: Svítidla jsou navržena s vlastním zdrojem a piktogramem s vyznačením směru úniku, doba zálohy 1 hodina, označení na výkrese N. 2c. Motorická instalace: Silové vývody v kuchyni pro tepelné spotřebiče budou ukončeny třífázovým vypínačem, z vypínače pak šňůrou v chráničce s ukončením na svorkovnici spotřebiče. Silové přívody ze stropu, z kabelového žlabu budou provedeny v pevných trubkách. Přívody pro škrabku brambor, je ukončen třífázovou zásuvkou, škrabka brambor bude ovládána dvojtlačítkem se signálkou pomocí stykače. Třífázové vývody pro motorické spotřebiče / robot, hnětač, mixér / budou ukončeny třífázovou zásuvkou s vypínačem. Stávající vzduchotechnika- ventilátory jsou ovládány dvojtlačítky u vstupu do kuchyně, jištění třífázovým jističem s motorovou charakteristikou. Jištění a dimenze kabelů je navrženo dle údajích na štítku spotřebiče a revizní zprávy. Po obvodu kuchyně jsou rozmístěny zásuvky 230V a 400V se zvýšeným krytím, zásuvky budou chráněny proudovým chráničem v rozváděči Rk. Stávající instalace pro žaluzie je nová a bude ponechána, taktéž instalace v chladírnách bude stávající, provede se dle uvážení výměna silových kabelů ke kompresorům. Motorickou instalaci v kuchyni je možno vypnout stop tlačítkem /S01/ v případě nebezpečí, kromě osvětlení a vzduchotechniky. Poznámka: Na žádost uživatele jsou silové přívody pro níže uvedené spotřebiče jsou dimenzovány /o řád výš/ pro výhledové osazení nových spotřebičů- smažící pánev, el trouba, el sporák. Vnitřní ochrana objektu: Hlavní přípojnice na vyrovnání potenciálu (HOP) je umístěna v rozvaděče Rk. K této přípojnici budou připojeny veškeré kovové prvky v dílně objektu včetně instalací v souladu s ČSN ed.3. Do hlavního rozvaděče Rk je navržena ochrana proti přepětí ve dvou stupních I. a II. stupeň B+C, třetí stupeň D v chráněných zásuvkách nebo zabudován v technologii. Zásuvkové vývody pro všeobecné použití budou chráněny proudovým chráničem s reziduálním proudem 0,03A /ČSN ed.2/.. 2.d Vnitřní silnoproudé rozvody: V jídelně je instalace kabely CYKY v kabelovém žlabu drátěném nad podhledem, pod omítkou a v ohebných trubkách. Instalace v kuchyni je navržena kabely CYKY na zdi nad obkladem, na stropě v kabelovém žlabu, pro svislé upevnění žlabu je v rozpočtu nosná konstrukce. Kabel typu CYKY je vhodný pro uložení pod omítku, do betonu, zdi, do kolektorů, kabel. kanálů, ve ztížených podmínkách /výbušné, hořlavé, agresivní prostředí/ a je odolný proti šíření plamene a proti plísním. Provede se pospojování neživých částí dle ČSN EN V místnostech s vyznačením OP bude navržena doplňková ochrana pospojováním vodičem Cu 6mm2 ze svorkovnice ochranného pospojování - OP. Svorkovnice je osazena v instal. krabici nebo na povrch.

3 2e. Slaboproud: Zvonek: Školní zvonek bude připojen ze stávajícího vedení na chodbě u schodiště. Zvonek bude osazen u třídy na chodbě vedoucí do jídelny cca 2,5m nad podlahou, upřesní uživatel, instalace je navržena kabelem CYKY 2-Ox1,5 pod omítkou. Jednotný čas: Připojení jednotného času bude taktéž ze stávajícího vedení z chodby v 1.NP. Podružné hodiny jednostranné s upevněním na zeď jsou navrženy na chodbě vedle dveří do jídelny, v jídelně nade dveřmi do kuchyně a v kuchyni 3ks, umístění upřesní uživatel. Instalace bude kabelem CYKY 2x1,5 pod omítkou, v jídelně nad podhledem. Místní rozhlas: Připojení školního rozhlasu bude ze stávajícího vedení v 1.NP. Reproduktory 100/70V, 8 ohmů, 6W jsou navrženy v učebnách a v jídelně bez regulátoru hlasitosti. Instalace bude kabelem CYKY 3x1,5 pod omítkou, v jídelně nad podhledem. EZS: V prostorách kuchyně je stávající rozvod EZS. Stávající ústředna EZS, klávesnice i PIR detektory budou ponechány, stávající kabely budou uloženy do pvc chrániček pod omítku. Domácí telefon: U vstupu do kuchyně u nakládací rampy a u bočního vstupu budou osazeny dveřní komunikátory se 4 tlačítky. Tyto komunikátory budou ovládat i elektrické zámky u dveří. Domácí audiotelefony budou umístěny v kancelářích a v kuchyni. Propojení všech prvků DT je pomocí 2-vodičového rozvodu. Kabely budou rozvedeny v ohebných elektroinstalačních PVC trubkách Ø16mm. Napaječ systému bude osazen v rozvaděči Rk v 1.NP. Telefon, datová síť: Dle požadavku uživatele je v učebně navržen 1x vývod pro počítač, v kanceláři vedoucí 2x, v menší kanceláři a v kuchyni 1x vývod pro PC. Topologie počítačové sítě bude standardní dle normy ČSN EN a EN , kdy každé přípojné místo strukturované kabeláže bude provedeno samostatným kabelem UTP CAT 6. Vzdálenost vedení od datového rozvaděče po datovou zásuvku nesmí být větší než 90m. Z důvodu překroční této vzdálenosti od stávajícího přípojného bodu ke koncové zásuvce, je navržen nový datový rozváděč (rack) umístěný v učebně. Připojení nového racku (datového rozvodu) bude z nejbližšího stávajícího datového rozváděče v 1.NP, datovým kabelem UTPcat6. Datový rozváděč je navržen /230/400 s vnitřním vybavením 1x switch gigabit ethernet 16xRJ45, pro ukončení kabelů bude osazen 1x patch panel cat 6, 16 portů. Z rozváděče budou připojeny místa pro počítače ve třídě, kuchyni a kancelářích s ukončením v účastnických zásuvkách typu 2xRJ45, viz půdorys. Aktivní prvek strukturované kabeláže /switch/ je napájen z připravené samostatně jištěné zásuvky 230V/16A opatřené přepěťovou ochranou, samostatného silového vývodu z rozváděče R1.. Připojení počítačových míst z datového rozváděče bude samostatným kabelem UTP CAT 6. Pro dataprojektor bude připravena silová zásuvka na stropě u projektoru, propojení s počítačem je navrženo propojovacím videokabelem HDMI nebo S-video konektorem, kabel bude na stropě veden v liště, ve stěně v pvc trubce 50mm pod omítkou. Pro reproduktory bude

4 připraven kabel CYKY 2x1,5, uložen pod omítkou pro propojení reproduktorů k počítači. Pro připojení reproduktorů bude u stropu připravena silová zásuvka. Instalace kabelů bude v pvc trubkách pod omítkou, na podlaze v podlahových lištách. Při souběhu se silovým vedením je nutno dodržet minimální vzdálenost 10cm. Při realizaci bude nutno koordinovat osazení zásuvek slaboproudých se zásuvkami silnoproudu. Připojení telefonu v kancelářích bude ze stávajícího přípojného bodu v kanceláři vedoucí. TF zásuvky jsou navrženy v kanceláři vedoucí a v menší kanceláři, instalace bude kabelem SYKFY 3x2x0,5 v pvc trubce pod omítkou. Úpravy v stávající elektroinstalaci vyhledání stávajících krabic, přemístění stávajících vývodů budou zohledněny v rozpočtu. V pvc trubkách bude protahovací drát pro snadnější protažení kabelů. 3. Bezpečnost práce: Při práci na rozvodech a elektrických zařízeních musí být dodrženy všechny platné ČSN, právní a hygienické předpisy. Práce mohou provádět jen osoby s příslušnou kvalifikací a splňující podmínky vyhlášky ČÚBP č. č. 98/1982 Sb. o odborné způsobilosti v elektrotechnice, /především vyhláška č.. 268/2009 Sb.- vyhláška o obecných technických požadavcích na výstavbu/. Bezpečnost obsluhy a provozu je dána vhodným uspořádáním elektrického zařízení, jeho přehlednou montáží a trvanlivým označením příslušných přístrojů /ČSN EN ed.2 - Obsluha a práce na elektrických zařízeních/. Všechny osoby bez elektrotechnické kvalifikace, které přijdou do styku s elektrickým zařízením, musí být prokazatelně a řádně seznámeny s možným nebezpečím úrazu elektrickým proudem /ČSN EN ed.2 - Ochrana před úrazem elektrickým proudem/. S přístroji na dveřích rozváděče (krytí IP40) mohou manipulovat osoby bez elektrotechnické kvalifikace. Po otevření dveří nabývá krytí IP20 a obsluhu mohou provádět pouze pracovníci seznámení (při eventuálním krytí IP00 pouze pracovníci znalí a znalí s vyšší kvalifikací) /ČSN EN ed.2 - Rozváděče NN/. Práce je nutné provést především podle a v souladu s ČSN ed.2 - ochrana před úrazem el. proudem, ČSN ed.3 - Výběr a stavba el. zařízení, ČSN EN Světlo a osvětlení osvětlení pracovních prostorů, ČSN ed.3- Uzemnění a ochranné vodiče, ČSN ed.2 Zařízení jednoúčelová a ve zvláštních objektech - Prostory s vanou nebo sprchou a jiných norem souvisejících, ČSN EN ed.2- Ochrana před bleskem. Elektrická zařízení musí být před uvedením do provozu vybavena všemi bezpečnostními tabulkami a nápisy ve smyslu ČSN ISO Zásady navrhování bezpečnostních značek na pracovištích a ve veřejných prostorech, a také musí být provedena výchozí revize s výchozí revizní zprávou. U příslušných svorek a kontaktů je nutno umístit tabulky, upozorňující na nebezpečí úrazu elektrickým proudem v důsledku možnosti výskytu napětí z jiného rozváděče nebo místa. Údržbu a pravidelné revize zařízení nutno provádět v pravidelných periodách ve smyslu ČSN ed.2 Pravidelné revize, a v termínech podle pokynů výrobců zařízení, které jsou uvedeny v průvodní dokumentaci výrobců a budou předány provozovateli. V Olomouci, 11/2012 L.Lenčéš

5 OPRAVA A REKONSTRUKCE ZŠ MLÝNSKÁ 1 Kuchyň, jídelna, sociální zařízení Investor : Město Mohelnice, U brány č.2, Mohelnice G.P. : Zodp. proj. : L.Lenčéš Listopad 2012 z.č DPS A 3.7. ZAŘÍZENÍ SILNOPROUDÉ ELEKTROTECHNIKY Seznam příloh: 1) Technická zpráva 2) Půdorys 1.NP, část jídelna, silnoproud 3) Půdorys 1.NP, část jídelna, slaboproud 4) Půdorys 1.NP, část kuchyň, světelná inst. 5) Půdorys 1.NP, část kuchyň, motorická inst. 6) Půdorys 1.NP, část kuchyň, slaboproud 7) Rozváděč R1 8) Rozváděč R2 9) Rozváděč Rk, 1.část 10) Rozváděč Rk, 2.část 11) Rozváděč Rk, 3.část 12) Rozváděč Rk, 4.část 13) Výměry
