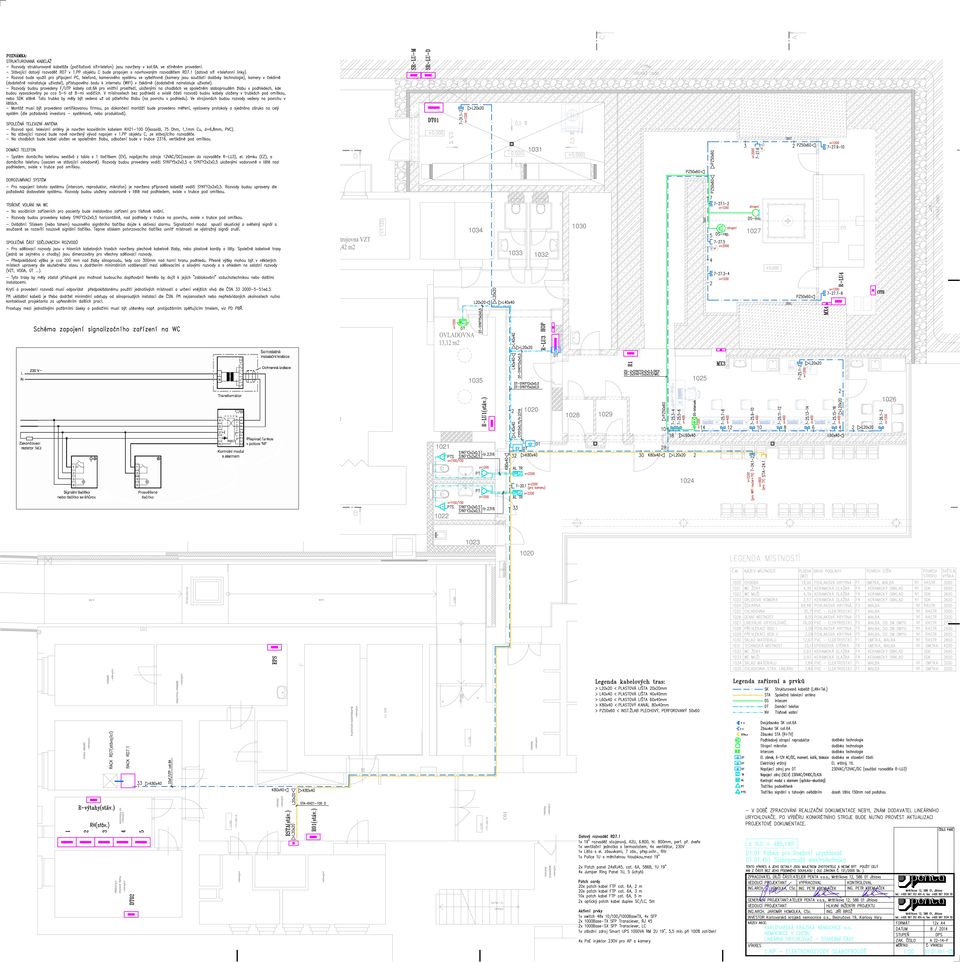

1 ATELIER PENTA v.o.s. Mrštíkova Jihlava tel: Akce: Investor: Zak. číslo: Nemocnice v Chebu Lineární urychlovač stavební část Dokumentace pro provádění stavby Bezručova Karlovy Vary A P D1.01 Kobka pro lineární urychlovač SEZNAM PŘÍLOH D1.01.4h1 Slaboproudá elektrotechnika D1.01.4h1-01 Technická zpráva D1.01.4h1-02Slepý rozpočet Výkresová část dokumentace D1.01.4h NP Elektrorozvody slaboproudé D1.01.4h1-06 Rozvaděč RD7.1 Jihlava, srpen 2014

2 ATELIER PENTA v.o.s. Mrštíkova Jihlava tel: Akce: Investor: Zak. číslo: Nemocnice v Chebu Lineární urychlovač stavební část Dokumentace pro provádění stavby Bezručova Karlovy Vary A P D1.01 Kobka pro lineární urychlovač D1.01.4h1-01 TECHNICKÁ ZPRÁVA D1.01.4h1 Slaboproudá elektrotechnika Jihlava, srpen 2014 Vypracoval: Ing. Petr Kremláček

3 ATELIER PENTA v.o.s. Mrštíkova Jihlava tel.: fax: a) Rozsah Projekt pro provádění stavby řeší slaboproudé rozvody v přístavbě jednopodlažního objektu stávajícího pavilonu lineárního urychlovače v nemocnici Cheb. Řešené rozvody : SK - Strukturovaná kabeláž STA - Společná televizní anténa DT - Domácí telefon DS - Dorozumívací systém NV - Tísňové volání na WC b) Upozornění Projektová dokumentace se skládá z výkresové části, výkazů materiálu (rozpočtu) a technických zpráv. Proto stačí, aby navržené řešení bylo uvedeno v jediné z těchto částí. V případě nejasností je třeba kontaktovat projektanta. c) Podklady - stavební výkresy - požadavky uživatele - požadavky ostatních profesí - ČSN EN , ČSN EN , ČSN EN , ČSN ed.2, ČSN ed.3, ČSN ed.2, ČSN ed. 3 a související. - Vyhl. č.398/2009 Sb. d) Popis Společná část rozvodů Pro sdělovací rozvody jsou v hlavních kabelových trasách navrženy plechové kabelové žlaby, nebo plastové kanály a lišty. Společné kabelové trasy (jedná se zejména o chodby) jsou dimenzovány pro všechny sdělovací rozvody. Předpokládaná výška je cca 200 mm nad žlaby silnoproudu, tedy cca 300mm nad horní hranu podhledu. Přesné výšky mohou být v některých místech upraveny dle skutečného stavu s dodržením minimálních vzdáleností mezi sdělovacími a silovými rozvody a s ohledem na ostatní rozvody (VZT, VODA, ÚT...). Tyto trasy by měly zůstat přístupné pro možnost budoucího doplňování! Nemělo by dojít k jejich "zablokování" vzduchotechnikou nebo dalšími instalacemi. Prostupy mezi jednotlivými požárními úseky a podlažími musí být utěsněny např. protipožárním zpěňujícím tmelem, viz PD PBŘ. SK - Strukturovaná kabeláž Rozvody telefonu a počítačové sítě budou provedeny systémem strukturované kabeláže, tzn. že uživatel si až na místě v jednotlivých koncových bodech určí zda daný vývod bude určen pro LAN či pro telefon. Toto řešení umožňuje operativní změny systému při nově vzniklých požadavcích provozovatele. Systém vnitřní kabeláže je navržen využitím technologie vícepárových kabelů, v systému který umožňuje přenos datových signálů. V oblasti datových přenosů je díky parametrům stanoveným pro kategorii 6A schopen pokrýt požadavky těchto aplikací : KKN a.s., Nemocnice v Chebu, Lineární urychlovač-stavební část z.č.: A P Strana 2/4

4 ATELIER PENTA v.o.s. Mrštíkova Jihlava tel.: fax: Mbps IEEE 802.x 100BASE VG Ethernet LAN Applications 100 Mbps IEEE 802.x 100BASE X Ethernet LAN Applications 100 Mbps IEEE 802.x CDDI LAN Applications over TP 155 Mbps IEEE 802.x ATM LAN Applications over TP 1000 Mbps IEEE 802.x 1000BASE X Ethernet LAN Applications 10GBASE-T dle IEEE 802.3an Navržený systém splňuje minimálně požadavky na strukturovaný kabelážní systém kategorie 6A, provedený ve třídě E A, podle následujících norem a doporučení: standard ISO/IEC rev Generic Cabling for Customer Premises doporučení Electronic Industry Association a Telecomminucation Inddustry Association (EIA/TIA 568B rev. 2002) ANSI/EIA/TIA-568-B.2.10 Augmented Cat. 6 a dle ISO/IEC 11801:2002 A1.1 Class EA Celý systém je navržen ve stíněném provedení, F/UTP kabely cat.6a pro vnitřní prostředí, v bezhalogenním provedení (LSZH). Vzhledem k tomu, že ve stávajícím datovém rozvaděči RD7 (osazen v 1.PP v objektu C) není dostatečná prostorová rezerva, je pro potřeby nového pracoviště lineárního urychlovače navržen rack RD7.1, který bude propojen se stávajícím. Topologie sítě je tvořena hvězdou. Pro rozvody SK v řešených prostorách je navrženo 33 portů. V navrhovaném rozvaděči bude osazen switch pro 48 portů a možností propojení se stávajícím rozvaděčem přes optický kabel i přes metalický kabel. Napojení pobočkových telefonních linek je navrženo ze stávajícího rozvaděče (cca 4 linky). Rozvod bude využit pro připojení PC, telefonů, kamerového systému ve vyšetřovně (kamery jsou součástí dodávky technologie), kamery v čekárně (dodatečně nainstaluje uživatel), přístupového bodu k internetu (WIFI) v čekárně (dodatečně nainstaluje uživatel). Rozvody budou provedeny F/UTP kabely cat.6a pro vnitřní prostředí, uloženými na chodbách ve společném slaboproudém žlabu v podhledech, kde budou vysvazkovány po cca 5-ti až 8-mi vodičích. V místnostech bez podhledů a svislé části rozvodů budou kabely uloženy v trubkách pod omítkou, nebo SDK stěně. Tato trubka by měly být vedena už od páteřního žlabu (na povrchu v podhledu). Ve strojovnách budou rozvody vedeny na povrchu v lištách. Montáž rozvodů strukturované kabeláže musí být provedena certifikovanou firmou pro vybraného výrobce, po dokončení montáží bude provedeno měření a vystaveny měřící protokoly. Protokoly měření všech jednotlivých portů musí být vytištěny přímo z certifikovaného měřicího přístroje s nastavením parametrů měření pro cat. 6A (dle EIA/TIA), nelze akceptovat např. XLS tabulku typu zásuvka č. XY vyhovuje. KKN a.s., Nemocnice v Chebu, Lineární urychlovač-stavební část z.č.: A P Strana 3/4

5 ATELIER PENTA v.o.s. Mrštíkova Jihlava tel.: fax: STA Společná televizní anténa Napojení vývodu pro řešené prostory je navrženo ze stávajícího rozvaděče RSTA, který je umístěn v 1.PP na chodbě objektu C. Nový vývod je navržen koaxiálním kabelem KH D(koaxiál, 75 Ohm, 1,1mm Cu, d=6,8mm, PVC) a je ukončen v čekárně. Na chodbách bude kabel uložen ve společném žlabu, odbočení bude v trubce 2316, vertikálně pod omítkou. DT - Domácí telefon: Systém domácího telefonu sestává z tabla s 1 tlačítkem (EV), napájecího zdroje 12VAC/DC(osazen do rozvaděče R-LU3), el. zámku (EZ), a domácího telefonu (osazen ve stávající ovladovně). Rozvody budou provedeny vodiči SYKFY5x2x0,5 a SYKFY2x2x0,5 uloženými vodorovně v liště nad podhledem, svisle v trubce pod omítkou. DS Dorozumívací systém: Systém řeší audiokomunikaci mezi ovladovnou a vyšetřovnou. Pro napojení tohoto systému (intercom, reproduktor, mikrofon) je navržena přípravná kabeláž vodiči SYKFY2x2x0,5. Rozvody budou upraveny dle požadavků dodavatele systému. Rozvody budou uloženy vodorovně v liště nad podhledem, svisle v trubce pod omítkou. NV - Tísňové volání na WC: Na základě požadavků vyhl. č.398/2009 Sb. je na sociálních zařízeních navrženo lokální zařízení pro tísňově volání. Rozvod se skládá z napájecího zdroje (230VAC/24VDC, SELV), akusticko-světelného signalizačního modulu (oba přístroje umístěny v krabicích pod omítkou na chodbě), dále ze signálních táhel (přístroje umístěny v krabicích pod omítkou na stěně u WC) a nakonec z potvrzovacího tlačítka (umístěno uvnitř příslušné místnosti, na stěně). Rozvody budou provedeny kabely SYKFY2x2x0,5 horizontálně, nad podhledy v trubce na povrchu, svisle v trubce pod omítkou. Ovládání: Stiskem (nebo tahem) nouzového signálního tlačítka dojde k aktivaci alarmu. Signalizační modul spustí akustický a světelný signál a současně se rozsvítí nouzové signální tlačítko. Teprve stiskem potvrzovacího tlačítka uvnitř místnosti se výstražný signál zruší. e) Obsluha a údržba Obsluhovat zařízení smí osoba seznámená, bez elektrotechnické kvalifikace. Údržbu a opravy smí provádět osoba alespoň znalá, ve smyslu ČSN EN ed.2. f) Závěrem Veškeré práce musí být provedeny v souladu s bezpečnostními předpisy a normami, platnými v době provádění. Všichni pracovníci dodavatele musí být prokazatelně poučeni o předpisech bezpečnosti a zdraví při práci. Dodavatel je při realizaci stavby povinen dodržovat předpisy o ochraně životního prostředí. Nastanou-li při realizaci nepředvídané okolnosti nebo nejasnosti, je nutné přizvat projektanta k upřesnění dalších prací. Všechny změny oproti PD, které případně nastanou je nutné zakreslit do PD. KKN a.s., Nemocnice v Chebu, Lineární urychlovač-stavební část z.č.: A P Strana 4/4
