Fiber laser řezací stroje. BT Bear Tronic s.r.o., Brno

Transkript

1 Fiber laser řezací stroje BT Bear Tronic s.r.o., Brno Fila 3015, pracovní plocha 1,5m x 3m Fila 4020, pracovní plocha 2m x 4m Fila 6020, pracovní plocha 2m x 6m

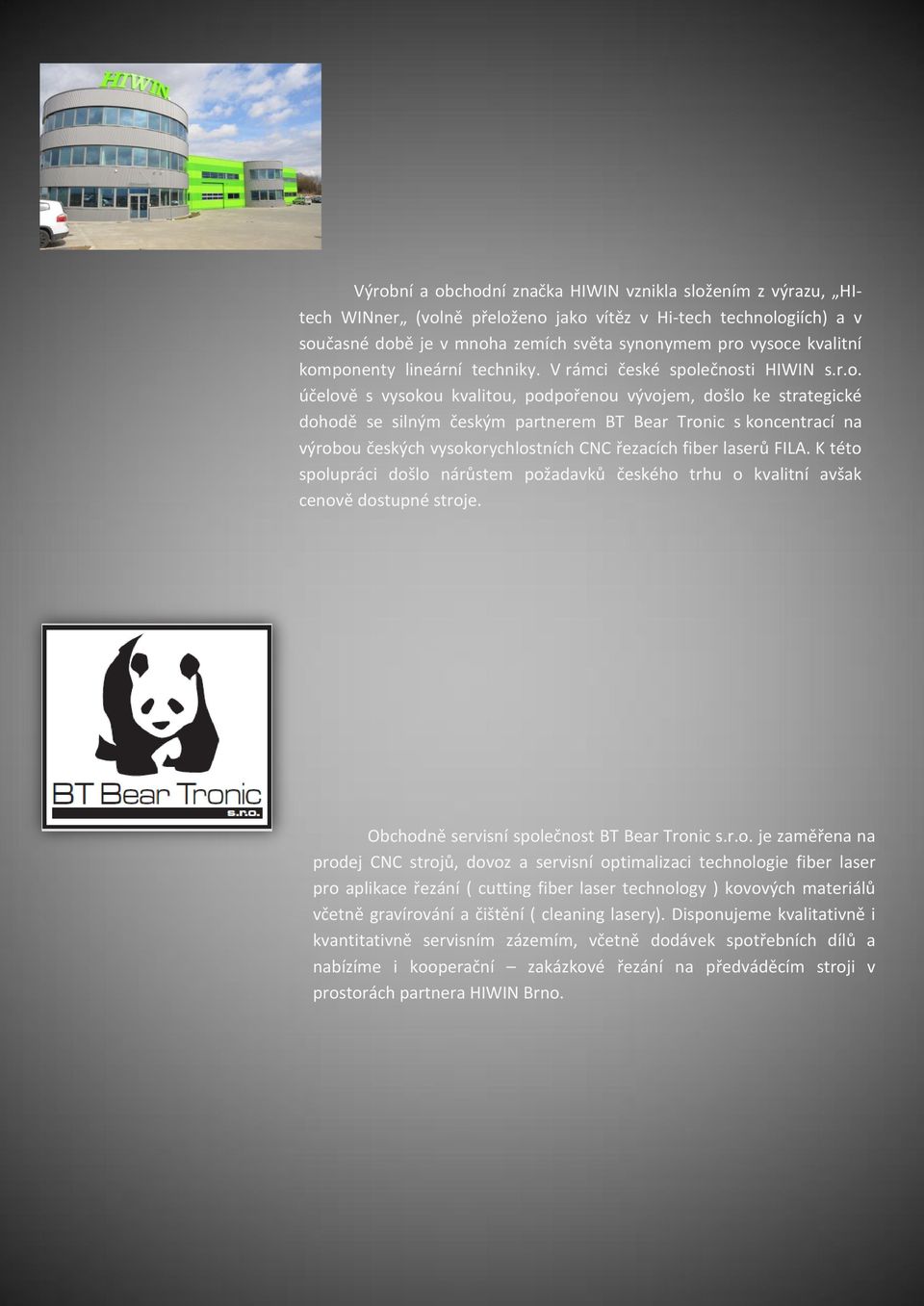

2 Výrobní a obchodní značka HIWIN vznikla složením z výrazu, HItech WINner (volně přeloženo jako vítěz v Hi-tech technologiích) a v současné době je v mnoha zemích světa synonymem pro vysoce kvalitní komponenty lineární techniky. V rámci české společnosti HIWIN s.r.o. účelově s vysokou kvalitou, podpořenou vývojem, došlo ke strategické dohodě se silným českým partnerem BT Bear Tronic s koncentrací na výrobou českých vysokorychlostních CNC řezacích fiber laserů FILA. K této spolupráci došlo nárůstem požadavků českého trhu o kvalitní avšak cenově dostupné stroje. Obchodně servisní společnost BT Bear Tronic s.r.o. je zaměřena na prodej CNC strojů, dovoz a servisní optimalizaci technologie fiber laser pro aplikace řezání ( cutting fiber laser technology ) kovových materiálů včetně gravírování a čištění ( cleaning lasery). Disponujeme kvalitativně i kvantitativně servisním zázemím, včetně dodávek spotřebních dílů a nabízíme i kooperační zakázkové řezání na předváděcím stroji v prostorách partnera HIWIN Brno.

3

4 CNC řídicí systém - Hlavní ovládání stroje - Možnost sledování řezného procesu kamerovým systémem i dálkově - Software pro přípravu řezných plánů - Antikolizní systém řezací hlavy - Plná automatika řezné hlavy - Možnost importu dat s CAD systému - Otočný panel Řezací hlava - Plně automatická - Antikolizní systém - plynulou regulací nastavení ohniskové vzdálenosti Výměnné stoly nezávislý pohon - Dynamická výměna stolů - Zabezpečení při pohybu stolů - 2 stoly, každý NEZÁVISLÝ pohon - Možné částečné vsunutí/vysunutí obou stolů do/z prostoru stroje Posuvné dveře - mechanické - Snadný přístup do prostoru řezné plochy - Velké průzory pro přehled stavu řazání - Zabezpečení proti otevření při procesu řezání Přední posuvné dveře - mechanické - Přístup v plné šířce řezné plochy - Přístup k řezací hlavě o Výměna čočky o Seřízení o Servis Přímý pohon lineárním motorem - Vzduchem chlazené motory - Lineární encoder OPTICKÝ/MAGNETICKÝ - 4-řadé lineární kuličkové vedení - Bezpečnostní pneumatická brzda

5 Technologie přímého pohonu Lineární motor Oproti klasickému řešení ozubenými hřebeny stroj dosahuje vyšší dynamiky a přesnosti. Současně odpadá opotřebení počtu mechanických částí a tím se eliminuje počet potenciálních servisních zásahů. Vlivem toho je dosahována výrazného zvýšení produktivity stroje. Energetický řetěz pro vedení kabelů - Pro vysoké rychlosti - Vedení kabelu motoru, encoderu, čidla teploty Lineární motor - Vzduchem chlazený - Třífázové motory - Čidlo teploty motoru Magnetická dráha lineárního motoru - Permanentní magnety 4-řadé lineární vedení - Kuličkové vedení - Lehké předepnutí vozíků - Na přání automatické mazání Lineární encoder zpětné vazby pohonu - Optický, - Magnetický - Na přání absolutní Bezpečnostní pneumatická brzda - Tlakem otevíraná (6bar) - Ovládání elektroventilem z PLC - Blokovací funkce

6 Modelové řady stroje - Fila 3015, výkon laseru 1kW, 2kW, 3kW - Fila 4020, výkon laseru 1kW, 2kW, 3kW - Fila 6020, výkon laseru 1kW, 2kW, 3kW Model stroje Fila 3015 Fila 4020 Fila 6020 Rozměry stroje Délka stroje Ls: 4700 mm 5700 mm 8100 mm Celková délka Lc: 9100 mm mm mm Šířka S: 3200 mm 3700 mm 3700 mm Výška H: 2150 mm 2150 mm 2150 mm Pracovní rozsah Osa X (portál): 1600 mm 2100 mm 2100 mm Osa Y: 3100 mm 4100 mm 6100 mm Osa Z: 130 mm 130 mm 130 mm Max. pracovní 1500 mm x 3000 mm 2000 mm x 4000 mm 2000 mm x 6000 mm plocha: Pohon Osa X: Lineární motor Lineární motor Lineární motor Osa Y: Lineární motor Lineární motor Lineární motor Osa Z: Lineární motor Lineární motor Lineární motor Dynamika Max. rychlost osa X: 3500 mm/s 3500 mm/s 3500 mm/s Max. rychlost osa Y: 3500 mm/s 3500 mm/s 3500 mm/s Max. zrychlení osa X: 2,5 G 2,5 G 2,5 G Max. zrychlení osa Y: 2,5 G 2,5 G 2,5 G Opakovatelnost: +/ mm +/ mm +/ mm Přesnost: +/ mm +/ mm +/ mm

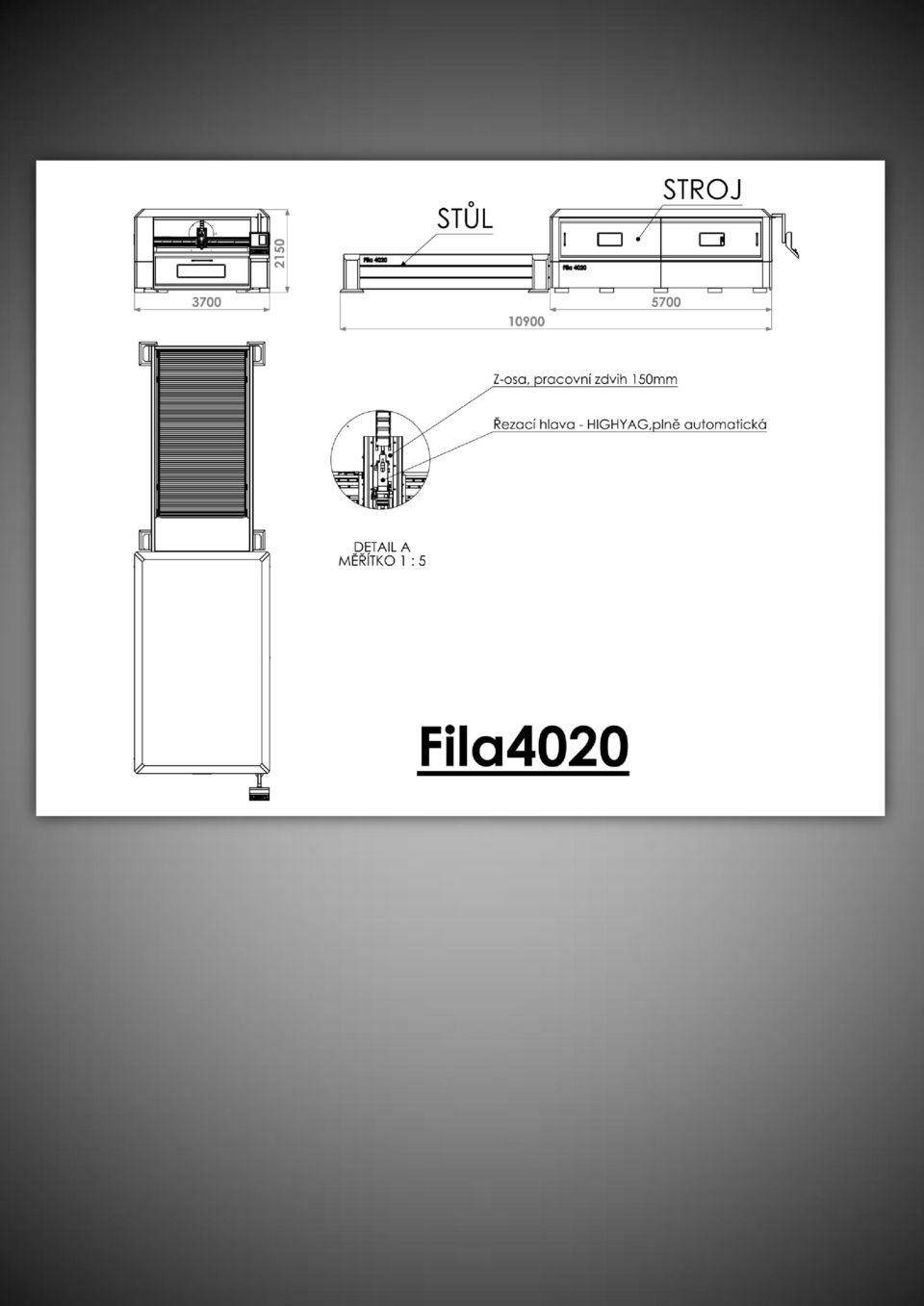

7

8 Fiber laser technologie Vláknové fiber lasery jsou nejnovějším typem laserů, které se začaly aplikovat do strojů na řezání materiálů, značení a gravírování. Za svůj název vděčí optickému vláknu. Vlákno je aktivním prostředím a zároveň tvoří vlastní laser. Celkově se jedná o nastupující, velmi pokrokovou a moderní technologii, která se začala v posledních letech stále intenzivněji prosazovat. Tyto lasery nahradí díky svým vlastnostem stávající CO 2 technologie laserů a stanou se tak velmi atraktivním artiklem v nabídce laserových technologií. Vlákno slouží nejen jako aktivní prostředí (zesilovač), ale zároveň tvoří i vlastní rezonátor (zrcadla - Braggovy mřížky jsou součástí vlákna). Energie je do vlákna čerpána opticky pomocí sady (někdy se označuje jako pole)polovodičových diod. Diody typicky pracují na vlnových délkách v okolí 960nm a jsou přímo navázány na optická vlákna. Tato vlákna jsou pomocí vláknového slučovače napojena do aktivního prostředí - ytterbiového vlákna. Vláknové lasery se vyznačují vysokou účinností, proto mají nízký příkon a běžně se chladí pouze vzduchem. Výkon vláknových laserů pro řezání materiálů se pohybuje od 100W výš. Nejvíce v rozmezí W. Vláknové lasery se vyznačují především vysokou kvalitou svazku umožňující jeho soustředění (fokusaci) do velmi malého průměru. Tenká stopa a vysoká hustota energie následně umožňují dosahovat velmi efektivního řezání, popisu a gravírování.

9 Technologie stroje Kompaktní průmyslový chladič TAEevo TECH v provedení plug&play se využívá jako stacionární i mobilní chladící zařízení. Komponenty chilleru jsou navrženy pro nepřetržitý provoz výrobních závodů i těžkého průmyslu. Chladící jednotky modelové řady TAEevo TECH byly speciálně vyvíjeny pro průmyslové aplikace s důrazem a spolehlivost, kvalitu dílenského zpracování, životnost a energetickou účinnost. Široký rozsah nastavitelné výstupní teploty kapaliny od -10 C do +30 C patří k nejlepším na trhu a proto je ideální k laserových řezacím strojům. Patentovaná tlaková akumulační nádoba s integrovaným výparníkem a volitelným čerpadlem zajistí provoz v případě kolísavého odběru chladu nebo stálého požadavku na maximální výkonu. Uspořádání a instalace chladivového okruhu s náplní chladiva R410A a možnosti monitoringu pomocí GSM sítě přispívá k jednoduchému a časově nenáročnému servisu. V rámci zákaznického požadavku na dodatečné vybavení je možné řezací centrum vybavit bezpečnostními optickými závorami pro zamezení vstupu do prostoru pracovního stolu při automatické manipulaci s materiálem. Závory jsou voleny s velmi úzkou roztečí optických paprsků pro vysoký stupeň bezpečnostní ochrany.

10 PRODEJ, SERVIS: BT Bear Tronic s.r.o. třída Kpt. Jaroše 1922/ Brno-střed VÝROBA: HIWIN s.r.o. Medkova 888/ Brno-Tuřany ŘÍZENÍ: A L T systems a.s. Beranových Praha antonin.podlaha@alt.cz
