1 TEPELNÁ TECNIK Výběr tepelné techniky z katalogu Expanzní nádoby Vodárenské expanzní nádoby kumulační zásobníky Smaltované zásobníky TV Solární pakety utomatické odvzdušňovače Nové solární pakety Ceny jsou z platného ceníku Ceny jsou bez DP

2 reflex Membránové expanzní nádoby pro topné a chladící soustavy reflex NG a N závitové připojení membrána podle DIN 4807 T3, dovolená provozní teplota do 70 C schváleno ve smyslu Evropské směrnice pro tlaková zařízení 97/23/EG červený nebo bílý vnější nátěr přetlak plynu 1,5 bar Membránové expanzní nádoby pro topné a chladící soustavy Ceník h motnost Připoj. 6 barů kg NG 8/ R ¾ 1,70 NG 12/ R ¾ 2,40 NG 18/ R ¾ 2,80 NG 25/ R ¾ 3,55 NG 35/ R ¾ 5,10 NG 50/ R ¾ 7,15 NG 80/ R 1 10,50 NG 100/ R 1 11,70 NG 140/ R 1 15,00 NG 8/6w R ¾ 1,70 NG 12/6w R ¾ 2,40 NG 18/6w R ¾ 2,80 NG 25/6w R ¾ 3,55 NG 35/6w R ¾ 5,10 NG 50/6w R ¾ 7,15 NG 80/6w R 1 10,50 NG 100/6w R 1 11,70 NG 140/6w R 1 15,00 N 200/ R 1 22,20 N 250/ R 1 26,95 N 300/ R 1 34,00 N 400/ R 1 52,00 N 500/ R 1 60,00 N 600/ R 1 71,00 N 800/ R 1 103,00 N 1000/ R 1 126,00 w = bílá nádoba litrů 8-25 litrů h litrů h Příslušenství pro expanzní nádoby: viz str. 7 2

3 reflex Membránové expanzní nádoby pro směsi s větším obsahem glykolu (solární okruhy, chlazení) reflex S pro glykolové a lihové směsi do 50 % se závitovým připojením membrána podle DIN 4807 T3, dovolená provozní teplota do 70 C 33 litrů s upevňovacími úchyty schváleno ve smyslu Evropské směrnice pro tlaková zařízení 97/23/EG červený nebo bílý vnější nátěr Expanzní nádoby s membránou pro solární a topné soustavy a soustavy chladicí vody Ceník h motnost Připoj. 10 barů kg S 2/ G 3/4" 1,10 S 8/ G 3/4" 1,80 S 12/ G 3/4" 2,40 S 18/ G 3/4" 2,70 S 25/ G 3/4" 3,80 S 33/ G 3/4" 5,65 S 8/10w G 3/4" 1,80 S 12/10w G 3/4" 2,40 S 18/10w G 3/4" 2,90 S 25/10w G 3/4" 3,80 S 33/10w G 3/4" 5,80 S 50/ G 3/4" 8,85 S 80/ G 1" 12,40 S 100/ G 1" 14,20 S 140/ G 1" 18,75 S 200/ G 1" 29,20 S 250/ G 1" 33,10 S 300/ G 1" 43,00 S 400/ G 1" 60,00 S 500/ G 1" 70,00 S 600/ G 1" 90,00 w = bílá nádoba 2-33 litrů litrů litrů h h Příslušenství pro expanzní nádoby: viz str. 7 3

4 refix Vodárenské expanzní nádoby s vakem (od 33 litrů vyměnitelný vak) refix DE pro domácí vodárny, čerpací stanice a průmyslové soustavy neprůtočné, bez uzavírací a vypouštěcí armatury membrána ve formě vaku podle DIN 4807 T3 od 33 litrů s vyměnitelným vakem části, přicházející do styku s vodou jsou s protikorozní ochranou schváleno ve smyslu Evropské směrnice pro tlaková zařízení 97/23/EG modrý vnější plastový práškový nátěr přetlak plynu z výroby 4 bary Nová velikost 150 litrů DVGW CS Vodárenské expanzní nádoby s vakem (od 33 litrů vyměnitelný vak) Ceník h motnost Připoj. 10 barů kg DE 2/ G 3/4" 1,10 DE 8/ G 3/4" 1,85 DE 12/ G 3/4" 2,30 DE 18/ G 3/4" 2,90 DE 25/ G 3/4" 3,70 DE 33/ G 3/4" 5,90 DE 50/ G 1 12,50 DE 60/ G 1" 13,30 DE 80/ G 1" 15,80 DE 100/ G 1" 17,30 DE 200/ G 1 1/4" 38,10 DE 300/ G 1 1/4" 51,00 DE 400/ G 1 1/4" 65,00 DE 500/ G 1 1/4" 157,00 DE 600/ G 1 1/2" 186,00 DE 800/ G 1 1/2" 197,00 DE 1000/ G 1 1/2" 230, litrů 33 litrů s upevňovacími závěsy (pohled zezadu) Provedeni 16 a 25 bar a objemy do 5000 litrů viz. Reflex cenik, Přislušenstvi pro expanzni nadoby: viz str. 7 h h quamat NEX litrů (Ø 740) litrů pro domácí vodárny, čerpací stanice a průmyslové soustavy neprůtočné, bez uzavírací a vypouštěcí armatury membrána ve formě vaku podle DIN 4807 T3 části, přicházející do styku s vodou jsou s protikorozní ochranou schváleno ve smyslu Evropské směrnice pro tlaková zařízeni 97/23/EG modrý vnější plastový práškový nátěr Ceník h motnost Připoj. 10 barů kg NEX 150/ G 1" 29 4

5 refix Vodárenské expanzní nádoby s vakem refix DD flowjet - uzavírací armatura s vypouštěním zajišťující průtok nádobou pro rozvody, čerpací stanice a ohřev pitné vody v zásobníkových ohřívačích průtočné, s plastovou růžicí, částečně zajišťující průtočnost butylový vak podle DIN 4807 T3+5, KTW C, W 270 konstrukce a zkoušky podle DIN 4807 T 5, DIN DVGW Reg.-Nr. NW-0411T 2534 schváleno ve smyslu Evropské směrnice pro tlaková zařízení 97/23/EG zelený nebo bílý nátěr, vnější a vnitřní podle KTW- přetlak plynu z výroby 4 bary doporučená kombinace s průtočnou armaturou flowjet 2-25 litrů T-kus Rp 3/4 včetně (pro DD 8 33 litrů) 33 litrů s upevňovacími závěsy (pohled zezadu) DVGW CS flowjet není součástí dodávky T-kus Rozsah dodávky refix DD Cena Počet ks Kč v balení flowjet ¾ Speciální vodárenské expanzní nádoby pro rozvody pitné vody Ceník h motnost Připoj. 10 barů kg DD 2/ G 3/4 1,10 DD 8/ G 3/4" 2,05 DD 12/ G 3/4" 2,55 DD 18/ G 3/4" 3,10 DD 25/ G 3/4" 4,05 DD 33/ G 3/4" 6,05 DD 8/10w G 3/4" 2,05 DD 12/10w G 3/4" 2,55 DD 18/10w G 3/4" 3,10 DD 25/10w G 3/4" 4,05 DD 33/10w G 3/4" 6,05 w = bílá nádoba Příslušenství pro expanzní nádoby: viz str. 7 5

6 refix Vodárenské expanzní nádoby s vyměnitelným vakem refix DT5 pro rozvody, čerpací stanice a ohřev pitné vody v zásobníkových ohřívačích průtočné podle DIN 4807 T 5 s variantou připojení flowjet 1 ¼ ( litrů) s uzavíráním a vypouštěním vyměnitelný butylový vak podle DIN 4807 T 3+5, KTW C a W 270 konstrukce a zkoušky podle DIN 4807 T 5, DIN DVGW Reg.-Nr. NW-9481T2094 schváleno ve smyslu Evropské směrnice pro tlaková zařízení 97/23/EG zelený plastový práškový nátěr, vnější a vnitřní podle KTW- přetlak plynu z výroby 4 bary Speciální vodárenské expanzní nádoby pro rozvody pitné vody Ceník h motnost Připoj. 10 barů kg DT5 60/ Rp5/4 13,35 DT5 80/ Rp5/4 17,10 DT5 80/ DN50 22,40 DT5 80/ DN65 24,00 DT5 80/ DN80 27,00 DT5 100/ Rp5/4 19,10 DT5 100/ DN50 24,60 DT5 100/ DN65 26,00 DT5 100/ DN80 24,00 DT5 200/ Rp5/4 41,00 DT5 200/ DN50 45,40 DT5 200/ DN65 48,00 DT5 200/ DN80 47,50 DT5 300/ Rp5/4 50,00 DT5 300/ DN50 59,00 DT5 300/ DN65 59,00 DT5 300/ DN80 52,00 DT5 400/ Rp5/4 70,00 DT5 400/ DN50 79,00 DT5 400/ DN65 76,00 DT5 400/ DN80 81,00 DT5 500/ Rp5/4 78,00 DT5 500/ DN50 82,00 DT5 500/ DN65 78,00 DT5 500/ DN80 88,00 Větší objemy a nádoby pro tlak 16 bar viz. Reflex Ceník h litrů h h h (Ø 740) litrů 1000 (Ø 1000) litrů 3000 litrů DVGW CS 6

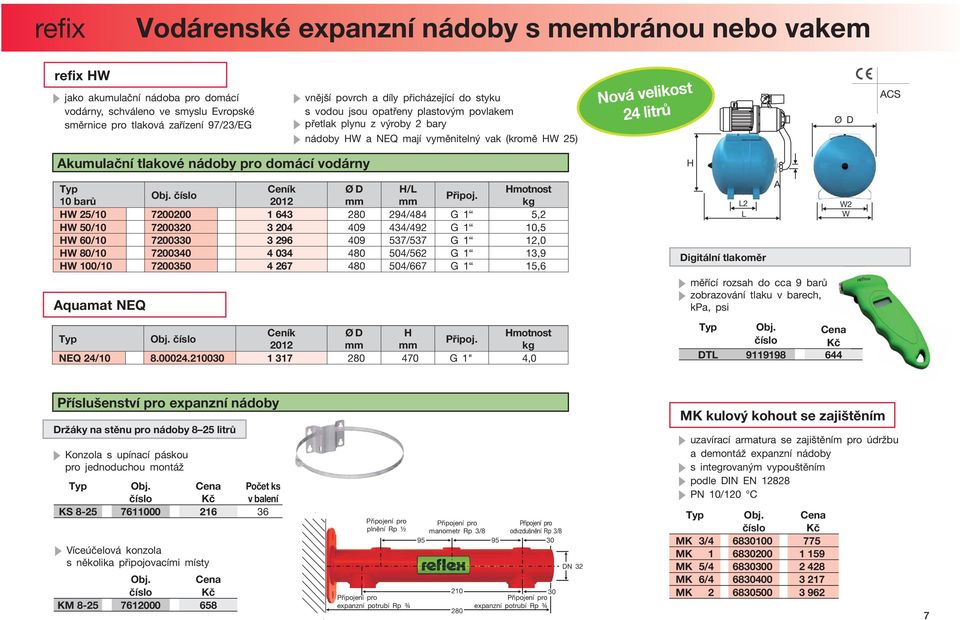

7 refix Vodárenské expanzní nádoby s membránou nebo vakem refix W jako akumulační nádoba pro domácí vodárny, schváleno ve smyslu Evropské směrnice pro tlaková zařízení 97/23/EG vnější povrch a díly přicházející do styku s vodou jsou opatřeny plastovým povlakem přetlak plynu z výroby 2 bary nádoby W a NEQ mají vyměnitelný vak (kromě W 25) Nová velikost 24 litrů CS kumulační tlakové nádoby pro domácí vodárny Ceník /L motnost Připoj. 10 barů kg W 25/ /484 G 1 5,2 W 50/ /492 G 1 10,5 W 60/ /537 G 1 12,0 W 80/ /562 G 1 13,9 W 100/ /667 G 1 15,6 quamat NEQ L2 L Digitální tlakoměr měřící rozsah do cca 9 barů zobrazování tlaku v barech, kpa, psi W2 W Ceník motnost Připoj. kg NEQ 24/ G 1" 4,0 Obj. Cena číslo Kč DTL Příslušenství pro expanzní nádoby Držáky na stěnu pro nádoby 8 25 litrů Konzola s upínací páskou pro jednoduchou montáž Obj. Cena Počet ks číslo Kč v balení KS Víceúčelová konzola s několika připojovacími místy Obj. Cena číslo Kč KM Připojení pro plnění Rp ½ Připojení pro expanzní potrubí Rp ¾ Připojení pro manometr Rp 3/8 Připojení pro odvzdušnění Rp 3/ Připojení pro 280 expanzní potrubí Rp ¾ DN 32 MK kulový kohout se zajištěním uzavírací armatura se zajištěním pro údržbu a demontáž expanzní nádoby s integrovaným vypouštěním podle DIN EN PN 10/120 C Obj. Cena číslo Kč MK 3/ MK MK 5/ MK 6/ MK

8 Tlakové nádoby pozinkované pro vodárny a čerpací stanice refix ZLS svařená ocelová tlaková nádoba stojatá s přivařovacími nátrubky oboustranně žárově zinkována použití jako zásobníky čerpané vody pro domácí vodárny, přečerpávací stanice, průmyslové čerpací stanice apod. provedení 10 bar, jiné tlakové provedení na základě poptávky vhodné pro všechny druhy čerpadel zabezpečuje plynulý rozvod vody v potřebném rozsahu udržuje zásobu vody pro okamžitou potřebu prodlužuje životnost čerpadla B Nově objem až do 900 litrů Obj. Ceník B motnost Návarky N 10 bar / 70 C číslo kg ZLS 80/ G 1 ZLS 100/ G 1 ZLS 150/ G 5/4 ZLS 200/ G 5/4 Vn celkový objem nádoby [litry] / tlak G 2 Provedení pozinkované Obj. Ceník motnost Návarky N 10 bar / 70 C číslo kg ZLS 330/ G 2 ZLS 400/ G 2 ZLS 500/ G 2 ZLS 600/ G 2 ZLS 750/ G 3 ZLS 900/ G N G 1 / 2 G 1 / 2 DN 100 G 1 / 2 G 3 / 4 N N N Vn celkový objem nádoby [litry] / tlak Větší objemy na základě poptávky G 2 8

9 Zásobníkové ohřívače a akumulační zásobníky Zásobníkový ohřívač S/SF pro ohřev pitné vody použitelný ve všech topných soustavách, obzvlášť v nízkoteplotních nádoba zásobníku vyrobena z kvalitní oceli S235JRG2 (RSt 37-2) hygienicky nezávadná voda díky vnitřnímu smaltování podle DIN 4753 magneziová anoda SF s dodatečným návarkem Rp 1 1/2 pro závitové el. topné těleso S izolace s krycím barevným plechem, SF izolace s krycí barevnou folií dovol. provozní přetlak topná voda 16 barů/pitná voda 10 barů dovol. provozní teplota topná voda 110 C/pitná voda 95 C Nové atraktivní ceny Ceník motnost modrá oranžová stříbrná bílá kg S ,0 SF ,0 S ,0 S ,0 S ,0 S ,0 S ,0 SF 120 litrů S/SF 100, litrů SF 750* ,0 SF 1000* ,0 SF 1500* ,0 SF 2000* ,0 SF 3000* ,0 * zásobníky SF 750 a 1000 jsou vybaveny 2 anodami tepelná izolace přibalena, montáž na stavbě SF 1500 a 2000 jsou vybaveny napájenou (proudovou) anodou, montáž na stavbě 1) Bez izolace = 750, = ) Bez izolace = 850, = ) Bez izolace = 1000, = ) Bez izolace = 1200, = ) Bez izolace = 1200, =

10 Zásobníkové ohřívače a akumulační zásobníky Solární zásobníkový ohřívač SF - 2 pro ohřev pitné vody s dodatkovou předávací plochou pro využití solární energie použitelný ve všech topných soustavách, obzvlášť v nízkoteplotních nádoba zásobníku vyrobena z kvalitní oceli S235JRG2 (RSt 37-2) hygienicky nezávadná voda díky vnitřnímu smaltování podle DIN 4753 magneziová anoda návarek Rp 1 ½ pro elektrické topné těleso S izolace s krycím barevným plechem SF izolace s krycí barevnou folií dovol. provozní přetlak topná voda 16 barů/pitná voda 10 barů izolace s krycím barevným plechem dovol. provozní přetlak topná voda 16 barů/pitná voda 10 barů dovol. provozní teplota topná voda 110 C/pitná voda 95 C. Ceník motnost modrá oranžová stříbrná bílá šedá kg SF ,0 S ,0 SF ,0 S ,0 S ,0 Nové atraktivní ceny SF 750-2* ,0 SF * ,0 SF * ,0 SF * ,0 SF * ,0 * Tepelná izolace (bílá) je přibalena, montáž na stavbě 1) Bez izolace = 750, = ) Bez izolace = 1200, = ) Bez izolace = 850, = ) Bez izolace = 1200, = ) Bez izolace = 1000, =

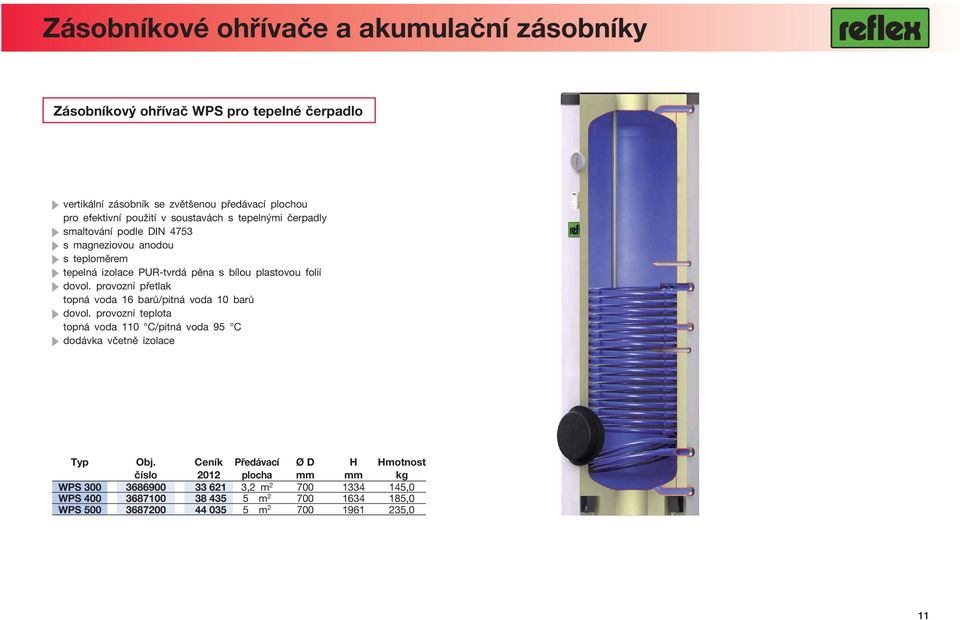

11 Zásobníkové ohřívače a akumulační zásobníky Zásobníkový ohřívač WPS pro tepelné čerpadlo vertikální zásobník se zvětšenou předávací plochou pro efektivní použití v soustavách s tepelnými čerpadly smaltování podle DIN 4753 s magneziovou anodou s teploměrem tepelná izolace PUR-tvrdá pěna s bílou plastovou folií dovol. provozní přetlak topná voda 16 barů/pitná voda 10 barů dovol. provozní teplota topná voda 110 C/pitná voda 95 C dodávka včetně izolace Obj. Ceník Předávací motnost číslo plocha kg WPS ,2 m ,0 WPS m ,0 WPS m ,0 11

12 Zásobníkové ohřívače a akumulační zásobníky kumulační zásobník LS Nové atraktivní ceny pro přípravu teplé vody v nabíjecích akumulačních soustavách použitelný ve všech topných soustavách, obzvlášť v nízkoteplotních nádoba zásobníku vyrobena z kvalitní oceli S235JRG2 (RSt 37-) hygienicky nezávadná voda díky vnitřnímu smaltování podle DIN 4753 magneziová anoda tepelná izolace s bílou krycí plastovou folií dovol. provozní přetlak 10 barů dovol. provozní teplota 95 C ** Ceník bílá LS LS LS 750* LS 1000* LS 1500* LS 2000* LS 3000* LS LS * Tepelná izolace je přibalena, montáž na stavbě ** Od LS 1500 se dvěma přírubami 1) Bez izolace = 750, = ) Bez izolace = 850, = ) Bez izolace = 1000, = ) Bez izolace = 1200, = ) Bez izolace = 1200, =

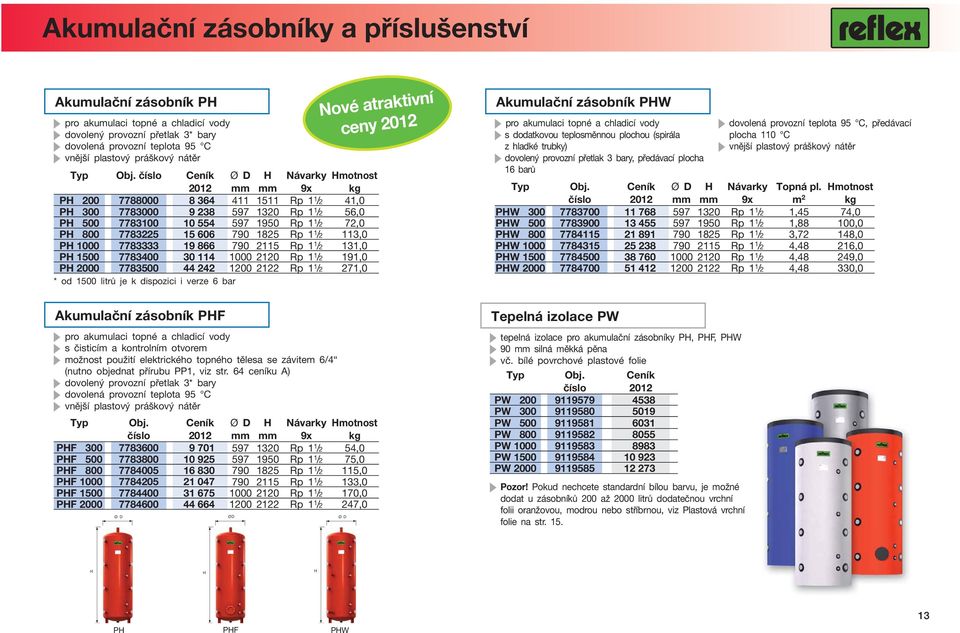

13 kumulační zásobníky a příslušenství kumulační zásobník P pro akumulaci topné a chladicí vody dovolený provozní přetlak 3* bary dovolená provozní teplota 95 C vnější plastový práškový nátěr Ceník Návarky motnost 9x kg P Rp 1 1 /2 41,0 P Rp 1 1 /2 56,0 P Rp 1 1 /2 72,0 P Rp 1 1 /2 113,0 P Rp 1 1 /2 131,0 P Rp 1 1 /2 191,0 P Rp 1 1 /2 271,0 * od 1500 litrů je k dispozici i verze 6 bar Nové atraktivní ceny kumulační zásobník PW pro akumulaci topné a chladicí vody s dodatkovou teplosměnnou plochou (spirála z hladké trubky) dovolený provozní přetlak 3 bary, předávací plocha 16 barů dovolená provozní teplota 95 C, předávací plocha 110 C vnější plastový práškový nátěr Obj. Ceník Návarky Topná pl. motnost číslo 9x m 2 kg PW Rp 1 1 /2 1,45 74,0 PW Rp 1 1 /2 1,88 100,0 PW Rp 1 1 /2 3,72 148,0 PW Rp 1 1 /2 4,48 216,0 PW Rp 1 1 /2 4,48 249,0 PW Rp 1 1 /2 4,48 330,0 kumulační zásobník PF pro akumulaci topné a chladicí vody s čisticím a kontrolním otvorem možnost použití elektrického topného tělesa se závitem 6/4 (nutno objednat přírubu PP1, viz str. 64 ceníku ) dovolený provozní přetlak 3* bary dovolená provozní teplota 95 C vnější plastový práškový nátěr Obj. Ceník Návarky motnost číslo 9x kg PF Rp 1 1 /2 54,0 PF Rp 1 1 /2 75,0 PF Rp 1 1 /2 115,0 PF Rp 1 1 /2 133,0 PF Rp 1 1 /2 170,0 PF Rp 1 1 /2 247,0 ØD Tepelná izolace PW tepelná izolace pro akumulační zásobníky P, PF, PW 90 silná měkká pěna vč. bílé povrchové plastové folie Obj. Ceník číslo PW PW PW PW PW PW PW Pozor! Pokud nechcete standardní bílou barvu, je možné dodat u zásobníků 200 až 2000 litrů dodatečnou vrchní folii oranžovou, modrou nebo stříbrnou, viz Plastová vrchní folie na str. 15. P PF PW 13

14 kumulační zásobníky a příslušenství kumulační zásobník PF = P v kompletu s izolací pro akumulaci topné vody včetně 90 silné Tepelné izolace PW z měkké pěny s bílou, nalepenou Plastovou vrchní folií PWF dovol. provozní přetlak 3 bar*/ dovol. provozní teplota 95 C vnitřek bez povrchové úpravy, vnější plastový práškový nátěr Obj. číslo Ceník kumulační zásobník PFF = PF v kompletu s izolací popis jako typ PF s čisticím a kontrolním otvorem 1 2 Návarky PF Rp 1½ PF Rp 1½ PF Rp 1½ PF Rp 1½ PF Rp 1½ PF Rp 1½ PF Rp 1½ * od 1500 litrů je k dispozici i verze 6 bar Obj. číslo Ceník 1 2 Návarky PFF Rp 1½ PFF Rp 1½ PFF Rp 1½ PFF Rp 1½ PFF Rp 1½ PFF Rp 1½ Plastová vrchním folie PWF dodatečná barevná folie na zásobníky, PF, PFF, a PFW Ceník oranžová modrá stříbrná PWF PWF PWF PWF PWF PWF PWF kumulační zásobník PFW = PW v kompletu s izolací popis jako typ PF s dodatkovou teplosměnnou plochou (spirála z hladké trubky) dovol. provozní přetlak 3 bar, předávací plocha 16 bar dovol. provozní teplota 95 C, předávací plocha 110 C Obj. číslo Ceník 1 2 Návarky PFW Rp 1½ PFW Rp 1½ PFW Rp 1½ PFW Rp 1½ PFW Rp 1½ PFW Rp 1½ Nově lze dodat v kompletu včetně nasazené izolace 14

15 - - z. z. - - z. z. Zásobníkové ohřívače a akumulační zásobníky kumulační zásobníky RK Pro akumulaci topné a chladicí vody v různém provedení Kombinované zásobníky s průtokovým ohřevem TV v měděném výměníku (verze 2 a 3) Výměník pro solární systémy (verze 3 a 4) Dovolený provozní přetlak 3 bary, dovolená provozní teplota 95 C Vnitřek bez povrchové úpravy, vnější základní nátěr IZOLCE GREINER 80 Ceník GR GR GR GR GR GR GR GR G1/2" G6/4" ød G1/2" G1" G6/4" ø22x1 G1/2" G6/4" ød G1/2" G6/4" G1" Jedinečná konstrukce na trhu REFLEX RK Ceník Průměr D Výška Připojení motnost kg Návarek na elektroohřev Výměník pro TUV Výměník pro solar RK 100/ G 5/4" 35 2x6/4" RK 150/ G 5/4" 40 2x6/4" RK 200/ G 5/4" 46 2x6/4" RK 300/ G 5/4" 56 2x6/4" RK 400/ G 5/4" 61 2x6/4" RK 500/ G 5/4" 66 2x6/4" RK 750/ G 5/4" 130 2x6/4" RK 1000/ G 5/4" 144 2x6/4" RK 1500/ G 5/4" 208 2x6/4" RK 2000/ G 5/4" 303 2x6/4" RK 300/ G 5/4" 65 2x6/4" RK 400/ G 5/4" 70 2x6/4" RK 500/ G 5/4" 76 2x6/4" RK 750/ G 5/4" 132 2x6/4" RK 1000/ G 5/4" 142 2x6/4" RK 1500/ G 5/4" 227 2x6/4" RK 2000/ G 5/4" 315 2x6/4" RK 400/ G 5/4" 80 2x6/4" RK 500/ G 5/4" 85 2x6/4" RK 750/ G 5/4" 115 2x6/4" RK 1000/ G 5/4" 132 2x6/4" RK 1500/ G 5/4" 210 2x6/4" RK 2000/ G 5/4" 298 2x6/4" RK 300/ G 5/4" 67 2x6/4" RK 400/ G 5/4" 75 2x6/4" RK 500/ G 5/4" 109 2x6/4" RK 750/ G 5/4" 130 2x6/4" RK 1000/ G 5/4" 160 2x6/4" RK 1500/ G 5/4" 242 2x6/4" RK 2000/ G 5/4" 316 2x6/4" - vn jší R1" vn jší R1" RK XXX/1 G1/2" ød ø22x1 G1" RK XXX/3 G6/4" G6/4" G1/2" vn jší R1" vn jší R1" RK XXX/2 Měděný výměník pro ohřev TV - verze 2 a 3 Žebrovaná měděná trubka o ploše 4,13 m 2, tepelný výkon 24 l/min teplé vody o teplotě min. 40 C při zapojení tepelného čerpadla (55 C v horní části nádrže). Solární výměník - verze 3 a 4 Výměník z válcované ocelové trubky o ploše 1,8 m 2 (objem 300 a 400 litrů), 2,4 m 2 (objem 500), resp. 3,6 m 2 (objem 750 litrů a výše). Provedení izolace Greiner - měkčená PUR pěna (80 ) s plastovým obalem různých barev. Stratifikační plechy Za příplatek je možné osadit stratifikační plechy u solárního výměníku pro rychlý ohřev horní části zásobníku, doporučeno zejména pro RK XXX/3. Nutno specifikovat v objednávce. Na uvedené ceny se nevztahují žádné rabaty. Stratifikační plech pro 2,4 m 2 (RK 500): cena 1.550,- Kč netto. Stratifikační plech pro 3,6 m 2 (RK 750 a 1000): cena 1.750,- Kč netto. 15 G1/2" G6/4" ød G1" RK XXX/4 G6/4" G1/2"

16 Solární kolektory Solární kolektory Špičkové solární kolektory vyrobené moderními postupy Navržené pro klimatické podmínky střední Evropy Vysoká účinnost díky speciálním selektivním povrchům Ceník Plocha brutto m 2 Popis Rozměry VxŠx RSK II ,13 deskový 1900 x 1060 x 86 RSK II ,51 deskový 2240 x 1060 x 86 RSK II 21w ,13 deskový 1900 x 1060 x 86 RSK II 25w ,51 deskový 2240 x 1060 x 86 RVT II ,19 trubicový 2186 x 1000 x 124 : Reflex RSK II Materiál rámu liník (bez svaru) Materiál absorbéru Měděný plech 0,2 bsorbční povrch Vysoceselektivní (TiNOx) Připojení 2 x CU Ø22 x 1,0 Druh skla Solární tvrzené Tloušťka 4 Optická účinnost η0 78 % Koeficient tep. ztrát Q1 2,097 [W/m 2 xk] Koeficient tep. ztrát Q2 0,014 [W/m 2 xk2] Doporučený průtok 25 l/m 2 xh Sériové zapojení Max. 6 kolektorů RVT II RSK II RSK II 25w Kompletní příslušenství - viz zvláštní ceník C 16

17 Solární pakety Solární pakety Pakety obsahuji všechny potřebné komponenty Kolektory RSK II s kvalitním TiNOx absorbérem Dvoutrubková hnací sada s odlučovačem plynů Regulace s grafickým displejem a řízením otáček čerpadla Kvalitní smaltovaný zásobník teplé vody (10 bar/16 bar) Pakety neobsahují hydraulické a elektrické propojení a montáž systému TV1 Sestava pro doplnění systému ohřevu TV Popis Počet RSK II 21 Kolektor TiNOx, plocha 2,13 m2 2 dle typu Uchycení na střechu 1 PKP - RSK Připojení kolektorového pole 1 GPS 40 nací sada s připojením exp. nádoby 1 S 18/10 Expanzní nádoba 18l, 10 barů 1 TR 0301 SC Regulace s modulací otáček 1 S 200 Zásobník TV 200 litrů, 1 výměník 1 Sol. látka L Nemrznoucí směs koncentrát na 22 l 1 Obj. Ceník kční cena Popis paketu číslo (Kč bez DP) TV1a Uchycení na šikmou profilovanou tašku TV1b Uchycení na šikmou hladkou tašku (bobrovka) TV1c Uchycení na šikmou střechu (plech, šindele, lepenka, ) TV1d Uchycení na rovnou střechu, volnou montáž TV2a Uchycení na šikmou profilovanou tašku TV2b Uchycení na šikmou hladkou tašku (bobrovka) TV2c Uchycení na šikmou střechu (plech, šindele, lepenka, ) TV2d Uchycení na rovnou střechu, volnou montáž V rámci akční ceny paketu TV 1 je možné vyměnit zásobník v sestavě za dvouvýměníkový SF 200/2 (s příplatkem 3.000,- Kč bez DP), případně doobjednat el. topnou tyč Tj 6/4-2,5 kw s přírubou PP1 (s příplatkem 4.000,- Kč bez DP) Nové atraktivní ceny Kompletní sestavy pro ohřev teplé vody pro 3 4 osoby TV2 Sestava pro připojení k jakémukoliv kotli Popis Počet RSK II 25 Kolektor TiNOx, plocha 2,51 m2 2 dle typu Uchycení na střechu 1 PKP - RSK Připojení kolektorového pole 1 GPS 40 nací sada s připojením exp. nádoby 1 S 18/10 Expanzní nádoba 18l, 10 barů 1 TR 0301 SC Regulace s modulací otáček 1 SF 300/2 Zásobník TV 300 litrů, 2 výměníky 1 Sol. látka L Nemrznoucí směs koncentrát na 22 l 1 17

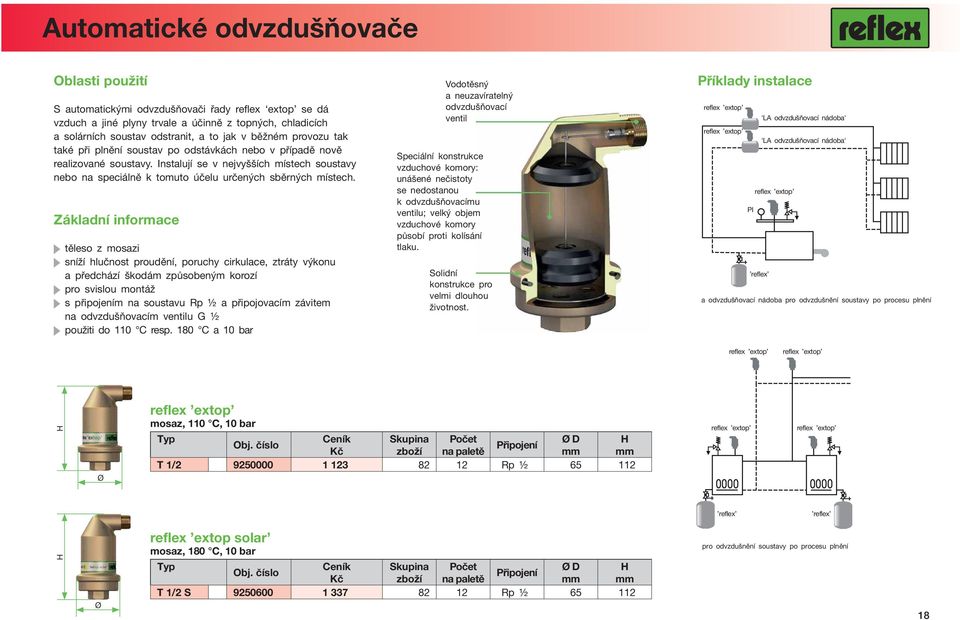

18 utomatické odvzdušňovače Oblasti použití S automatickými odvzdušňovači řady reflex extop se dá vzduch a jiné plyny trvale a účinně z topných, chladicích a solárních soustav odstranit, a to jak v běžném provozu tak také při plnění soustav po odstávkách nebo v případě nově realizované soustavy. Instalují se v nejvyšších místech soustavy nebo na speciálně k tomuto účelu určených sběrných místech. Základní informace těleso z mosazi sníží hlučnost proudění, poruchy cirkulace, ztráty výkonu a předchází škodám způsobeným korozí pro svislou montáž s připojením na soustavu Rp ½ a připojovacím závitem na odvzdušňovacím ventilu G ½ použiti do 110 C resp. 180 C a 10 bar Vodotěsný a neuzavíratelný odvzdušňovací ventil Speciální konstrukce vzduchové komory: unášené nečistoty se nedostanou k odvzdušňovacímu ventilu; velký objem vzduchové komory působí proti kolísání tlaku. Solidní konstrukce pro velmi dlouhou životnost. Příklady instalace reflex extop 'L odvzdušňovací nádoba' reflex extop 'L odvzdušňovací nádoba' reflex extop PI reflex a odvzdušňovací nádoba pro odvzdušnění soustavy po procesu plnění reflex extop reflex extop Ø reflex extop mosaz, 110 C, 10 bar Ceník Skupina Počet Připojení Kč zboží na paletě T 1/ Rp ½ reflex extop reflex extop reflex reflex Ø reflex extop solar mosaz, 180 C, 10 bar Ceník Skupina Počet Připojení Kč zboží na paletě T 1/2 S Rp ½ pro odvzdušnění soustavy po procesu plnění 18

19 Zjednodušený návrh tlakových expanzních nádob Návrh expanzní nádoby pro topení Potřebná velikost se určí výpočtem podle příslušné normy nebo zjednodušeně podle tabulky. Návrh expanzní nádoby pro zásobníkový ohřívač Návrh podle celkového objemu Vn p sv Pojistný ventil na zdroji p SV bary 2,5 V n 3,0 p 0 Přetlak plynu v nádobě p 0 bary 0,5 1,0 1,5 litry 0,5 1,0 1,5 1,8 V Maximální objem v soustavě V litry Minimální plnicí tlak studené bary 1,0 1, ,1 1,6 2,2 --- odplyněné soustavy V litry bary 1,0 1, ,1 1,6 2,2 --- V litry bary 1,0 1, ,1 1,6 2,2 --- V litry bary 0,9 1, ,0 1,5 2,1 2,4 V litry bary 0,9 1,4 1,9 0,9 1,4 1,9 2,2 V litry bary 0,8 1,3 1,8 0,8 1,4 1,9 2,2 V litry bary 0,8 1,3 1,8 0,8 1,4 1,9 2,1 V litry bary 0,8 1,3 1,8 0,8 1,3 1,8 2,1 V litry bary 0,8 1,3 1,8 0,8 1,3 1,8 2,1 V litry bary 0,8 1,3 1,8 0,8 1,3 1,8 2,1 V litry bary 0,8 1,3 1,8 0,8 1,3 1,8 2,1 V litry bary 0,8 1,3 1,8 0,8 1,3 1,8 2,1 STNDRDNÍ ZPOJENÍ Doporučení pro pojistný ventil p SV p 0 + 1,5 bar Nastavení tlaku plynu v nádobě t 100 C: p 0 [m] ,2 bar Výpočet plnicího tlaku podle zkušeností Reflex: p 0 + 0,3 bar Přibližné určení vodního objemu: Radiátory V = Q [kw] x 13,5 l/kw Desková tělesa V = Q [kw] x 8,5 l/kw 10 C Teplota vstupní studené vody 60 C Teplota v zásobníku Přetlak plynu v nádobě p 0 = 3,0 baru Tlak za redukčním ventilem p a 3,2 baru p sv [bar] V sp [litry] Celkový objem refix / litry Přetlak plynu v nádobě p 0 = 4,0 baru Tlak za redukčním ventilem p a 4,2 baru p sv [bar] V sp [litry] Celkový objem refix / litry Doporučujeme: p 0 1 bar PŘÍKLD NÁVRU p SV = 3,0 baru, = 12 m, Q = 45 kw, teplota 90/70 C, radiátory V p 0 = 45 kw x 13,5 l/kw = 607,5 litrů = (12/10 + 0,2 bar) = 1,4 baru Z tabulky: pro p SV = 3,0 baru, p 0 = 1,4 baru, V = 607,5 litru V n = 100 litrů (pro objem soustavy max. 670 litrů) V VS pa psv Vn p0 VSp 19
