CENÍK REFLEX 2016 SOLÁRNÍ TECHNIKA

Transkript

1 CENÍK REFLEX 2016 SOLÁRNÍ TECHNIKA C Platný od Ceny jsou bez DPH Vydání 1/2016 Změny vyhrazeny.

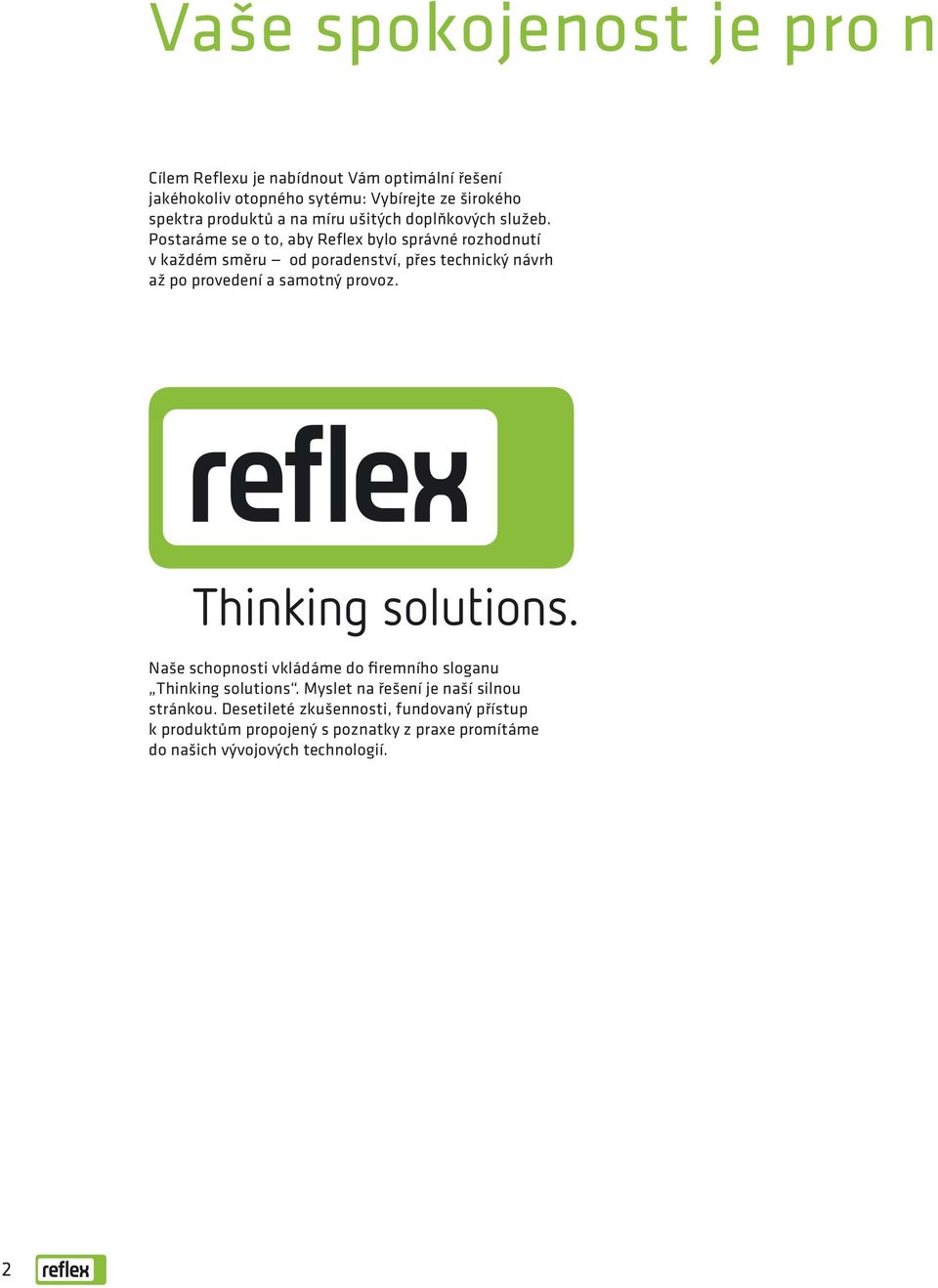

2 Vaše spokojenost je pro ná Cílem Reflexu je nabídnout Vám optimální řešení jakéhokoliv otopného sytému: Vybírejte ze širokého spektra produktů a na míru ušitých doplňkových služeb. Postaráme se o to, aby Reflex bylo správné rozhodnutí v každém směru od poradenství, přes technický návrh až po provedení a samotný provoz. Naše schopnosti vkládáme do firemního sloganu Thinking solutions. Myslet na řešení je naší silnou stránkou. Desetileté zkušennosti, fundovaný přístup k produktům propojený s poznatky z praxe promítáme do našich vývojových technologií. 2

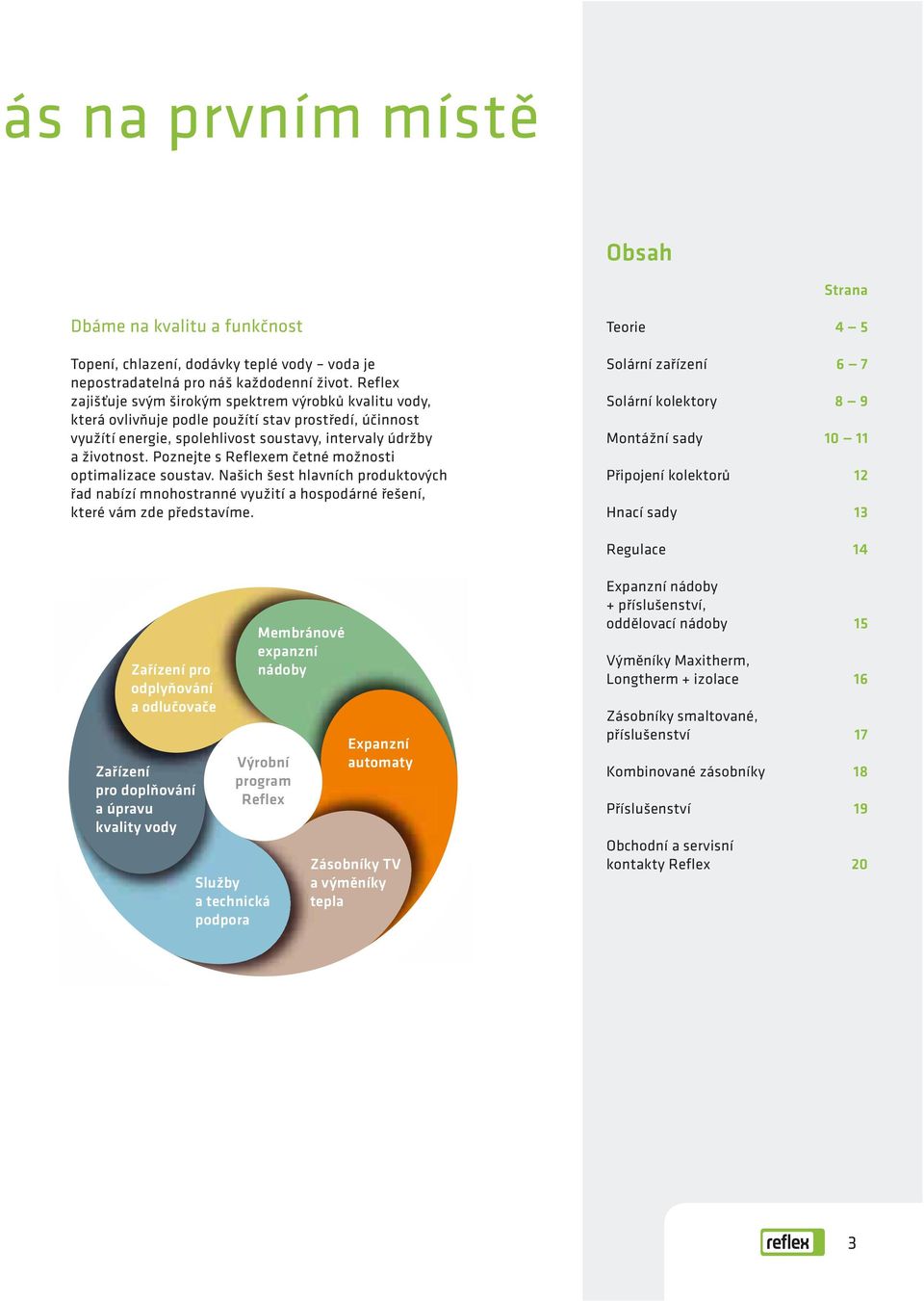

3 s na prvním místě Obsah Strana Dbáme na kvalitu a funkčnost Topení, chlazení, dodávky teplé vody voda je nepostradatelná pro náš každodenní život. Reflex zajišťuje svým širokým spektrem výrobků kvalitu vody, která ovlivňuje podle použítí stav prostředí, účinnost využítí energie, spolehlivost soustavy, intervaly údržby a životnost. Poznejte s Reflexem četné možnosti optimalizace soustav. Našich šest hlavních produktových řad nabízí mnohostranné využití a hospodárné řešení, které vám zde představíme. Teorie 4 5 Solární zařízení 6 7 Solární kolektory 8 9 Montážní sady Připojení kolektorů 12 Hnací sady 13 Regulace 14 Zařízení pro odplyňování a odlučovače Zařízení pro doplňování a úpravu kvality vody Membránové expanzní nádoby Výrobní program Reflex Služby a technická podpora Expanzní automaty Zásobníky TV a výměníky tepla Expanzní nádoby + příslušenství, oddělovací nádoby 15 Výměníky Maxitherm, Longtherm + izolace 16 Zásobníky smaltované, příslušenství 17 Kombinované zásobníky 18 Příslušenství 19 Obchodní a servisní kontakty Reflex

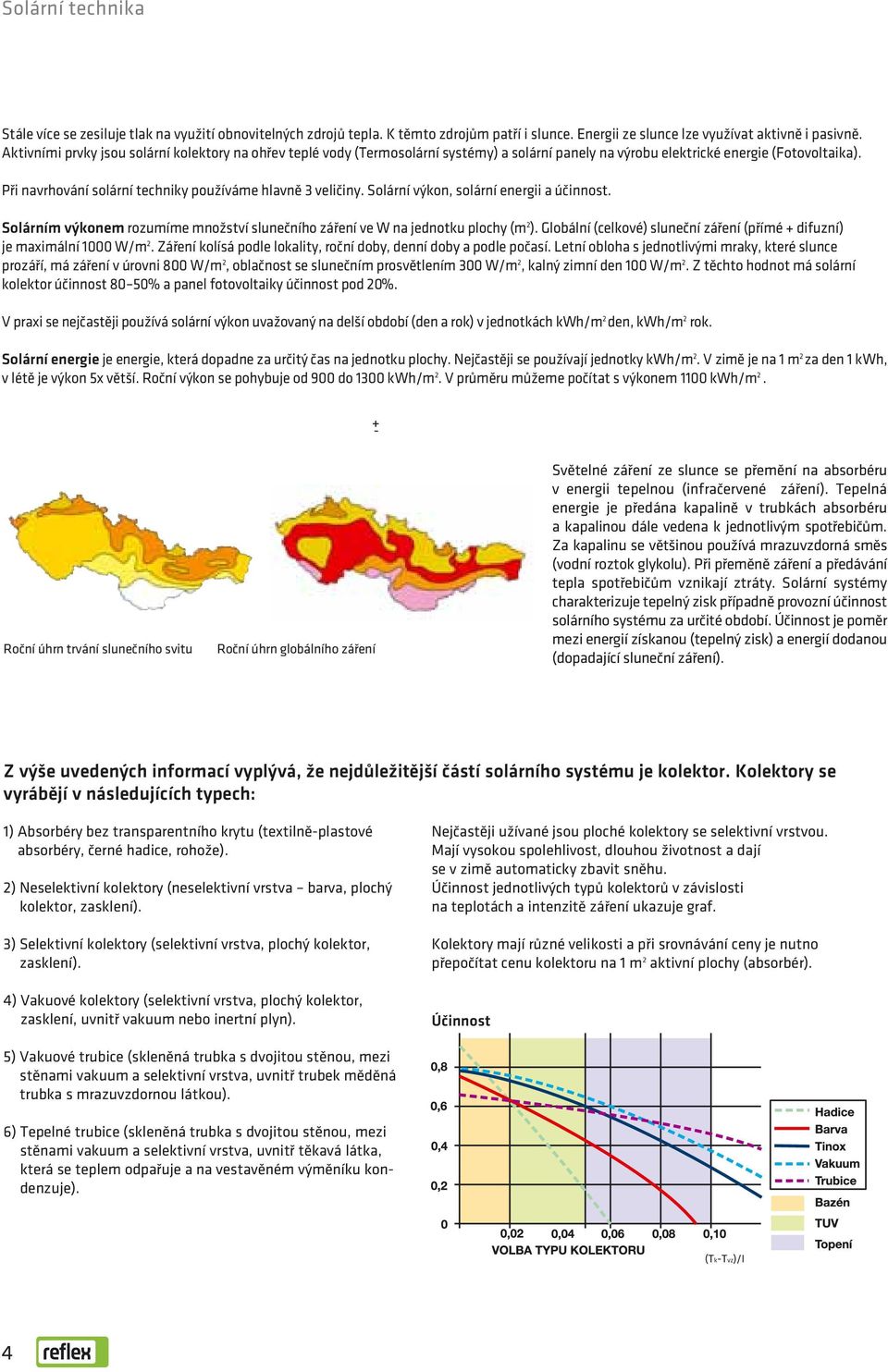

4 Stále více se zesiluje tlak na využití obnovitelných zdrojů tepla. K těmto zdrojům patří i slunce. Energii ze slunce lze využívat aktivně i pasivně. Aktivními prvky jsou solární kolektory na ohřev teplé vody (Termosolární systémy) a solární panely na výrobu elektrické energie (Fotovoltaika). Při navrhování solární techniky používáme hlavně 3 veličiny. Solární výkon, solární energii a účinnost. Solárním výkonem rozumíme množství slunečního záření ve W na jednotku plochy (m 2 ). Globální (celkové) sluneční záření (přímé + difuzní) je maximální 1000 W/m 2. Záření kolísá podle lokality, roční doby, denní doby a podle počasí. Letní obloha s jednotlivými mraky, které slunce prozáří, má záření v úrovni 800 W/m 2, oblačnost se slunečním prosvětlením 300 W/m 2, kalný zimní den 100 W/m 2. Z těchto hodnot má solární kolektor účinnost % a panel fotovoltaiky účinnost pod 20 %. V praxi se nejčastěji používá solární výkon uvažovaný na delší období (den a rok) v jednotkách kwh/m 2 den, kwh/m 2 rok. Solární energie je energie, která dopadne za určitý čas na jednotku plochy. Nejčastěji se používají jednotky kwh/m 2. V zimě je na 1 m 2 za den 1 kwh, v létě je výkon 5x větší. Roční výkon se pohybuje od 900 do 1300 kwh/m 2. V průměru můžeme počítat s výkonem 1100 kwh/m Roční úhrn trvání slunečního svitu Roční úhrn globálního záření Světelné záření ze slunce se přemění na absorbéru v energii tepelnou (infračervené záření). Tepelná energie je předána kapalině v trubkách absorbéru a kapalinou dále vedena k jednotlivým spotřebičům. Za kapalinu se většinou používá mrazuvzdorná směs (vodní roztok glykolu). Při přeměně záření a předávání tepla spotřebičům vznikají ztráty. Solární systémy charakterizuje tepelný zisk případně provozní účinnost solárního systému za určité období. Účinnost je poměr mezi energií získanou (tepelný zisk) a energií dodanou (dopadající sluneční záření). Z výše uvedených informací vyplývá, že nejdůležitější částí solárního systému je kolektor. Kolektory se vyrábějí v následujících typech: 1) Absorbéry bez transparentního krytu (textilně-plastové absorbéry, černé hadice, rohože). 2) Neselektivní kolektory (neselektivní vrstva barva, plochý kolektor, zasklení). 3) Selektivní kolektory (selektivní vrstva, plochý kolektor, zasklení). 4) Vakuové kolektory (selektivní vrstva, plochý kolektor, zasklení, uvnitř vakuum nebo inertní plyn). Nejčastěji užívané jsou ploché kolektory se selektivní vrstvou. Mají vysokou spolehlivost, dlouhou životnost a dají se v zimě automaticky zbavit sněhu. Účinnost jednotlivých typů kolektorů v závislosti na teplotách a intenzitě záření ukazuje graf. Kolektory mají různé velikosti a při srovnávání ceny je nutno přepočítat cenu kolektoru na 1 m 2 aktivní plochy (absorbér). Účinnost 5) Vakuové trubice (skleněná trubka s dvojitou stěnou, mezi stěnami vakuum a selektivní vrstva, uvnitř trubek měděná trubka s mrazuvzdornou látkou). 6) Tepelné trubice (skleněná trubka s dvojitou stěnou, mezi stěnami vakuum a selektivní vrstva, uvnitř těkavá látka, která se teplem odpařuje a na vestavěném výměníku kondenzuje). (Tk-Tvz)/I 4

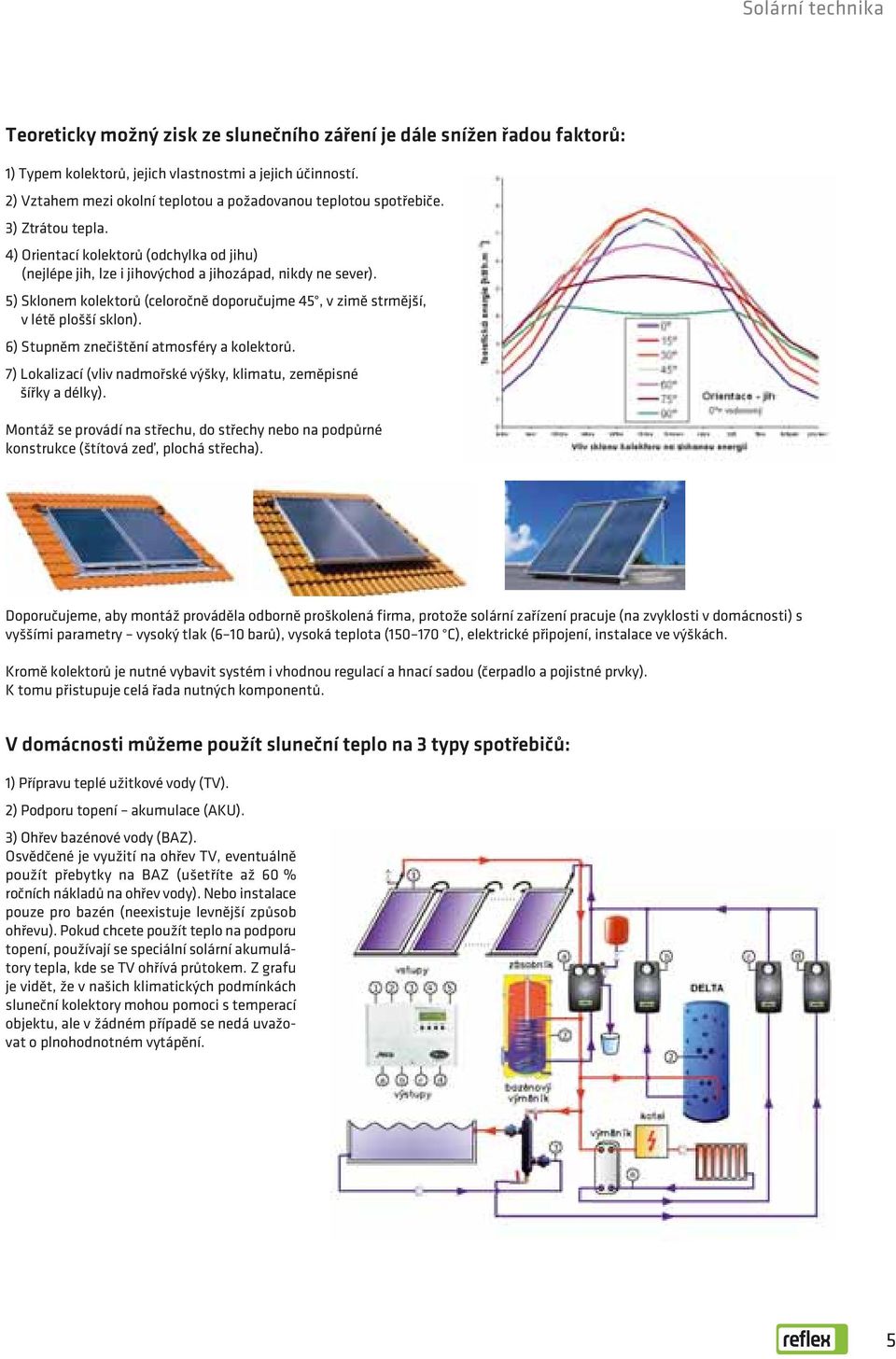

5 Teoreticky možný zisk ze slunečního záření je dále snížen řadou faktorů: 1) Typem kolektorů, jejich vlastnostmi a jejich účinností. 2) Vztahem mezi okolní teplotou a požadovanou teplotou spotřebiče. 3) Ztrátou tepla. 4) Orientací kolektorů (odchylka od jihu) (nejlépe jih, lze i jihovýchod a jihozápad, nikdy ne sever). 5) Sklonem kolektorů (celoročně doporučujme 45, v zimě strmější, v létě plošší sklon). 6) Stupněm znečištění atmosféry a kolektorů. 7) Lokalizací (vliv nadmořské výšky, klimatu, zeměpisné šířky a délky). Montáž se provádí na střechu, do střechy nebo na podpůrné konstrukce (štítová zeď, plochá střecha). Doporučujeme, aby montáž prováděla odborně proškolená firma, protože solární zařízení pracuje (na zvyklosti v domácnosti) s vyššími parametry vysoký tlak (6 10 barů), vysoká teplota ( C), elektrické připojení, instalace ve výškách. Kromě kolektorů je nutné vybavit systém i vhodnou regulací a hnací sadou (čerpadlo a pojistné prvky). K tomu přistupuje celá řada nutných komponentů. V domácnosti můžeme použít sluneční teplo na 3 typy spotřebičů: 1) Přípravu teplé užitkové vody (TV). 2) Podporu topení akumulace (AKU). 3) Ohřev bazénové vody (BAZ). Osvědčené je využití na ohřev TV, eventuálně použít přebytky na BAZ (ušetříte až 60 % ročních nákladů na ohřev vody). Nebo instalace pouze pro bazén (neexistuje levnější způsob ohřevu). Pokud chcete použít teplo na podporu topení, používají se speciální solární akumulátory tepla, kde se TV ohřívá průtokem. Z grafu je vidět, že v našich klimatických podmínkách sluneční kolektory mohou pomoci s temperací objektu, ale v žádném případě se nedá uvažovat o plnohodnotném vytápění. 5

6 Shrnutí: 1) Provozní náklady u solární techniky jsou minimální. 2) Volbou typu kolektorů můžeme významně ovlivnit náklady pořizovací. Ne vždy nejlepší (a tudíž nejdražší) kolektor je nutný. 3) Solární technika je výborná pro TV, nejlepší pro TV a bazén, pro topení (akumulaci) problematická. 4) Potřeba kolektorů pro TV: 2 lidé bojler 200 litrů, 2 malé kolektory, 4 lidé bojler 300 litrů, 2 velké kolektory, 8 lidí - bojler 500 litrů, 5 kolektorů (tabulky str. 7). 5) Bazén zakrytý - 1/3 až 1/1 plochy bazénu = plocha kolektorů, v praxi na běžný bazén stačí 4 kolektory. 6) TV a bazén - optimální - 6 kolektorů. 7) Akumulace pro vytápění minimálně 5 kvalitních kolektorů a použít solární zásobník ( litrů). Do něj napojit i jiné zdroje tepla (krb, kotel). 8) Vždy počítat s doplńkovým zdrojem tepla pro ohřev zásobníku TV. 9) Na výstupu z bojleru instalovat směšovací ventil (sníží teplotu a neopaříte se). 10) Instalaci svěřit zkušené certifikované firmě. 11) Každý rok si objednat preventivní revizní prohlídku. 6

7 2. Množství záření (kwh/m2) a počet hodin slunečního svitu v Praze. Měsíc Rok Záření (kwh/m 2 ) Svit (hod.) Sluneční zdroj a spotřeba - % v roce. Měsíc Rok Slunce tvorba % TV a topení spotřeba % 4. Počet kolektorů pro ohřev TV a velikost zásobníku. Typ/počlet lidí Plochý 2,1 m 2 (ks) Trubice (ks) Zásobník (lt) Expanzní nádoby pro solární okruh. Počet kolektorů Plochý 2,1 m 2 (ks) S12/10 S18/10 S25/10 S33/10 S50/10 S80/10 S100/10 Trubice (12 trubic) S18/10 S25/10 S25/10 S33/10 S50/10 S80/10 S100/10 6. Expanzní nádoby pro zásobník TV. Objem zásobníku [lt] Typ nádoby DD8/10 DD12/10 DD18/10 DD18/10 DD25/10 DD33/10 DT60/10 7. Orientační spotřeba nemrznoucí kapaliny v litrech. Počet kolektorů Plochý 2,1 m 2 (ks) Trubice (12 trubic) Počet kolektorů pro ohřev bazénu a kombinaci spotřebičů. Rozměr/Počet kolektorů 3x6 m 4x8 m větší Otevřený 4 6 1/2 plochy Krytý 3 4 1/3 plochy Bazén + TV (300 l) 4 6 min. 8 Bazén + akumulace 6 8 min Doba ohřevu zásobníku TV (dt = 30 C) v hod. El. patrona [kw]/ Objem [lt] , ,5 2, ,5 2,5 2 1, ,5 2, ,5 3 2, ,5 3, ,5 11. Orientační dimenze potrubí (do 50 metrů), průměr v mm. Počet kolektorů/typ do RSK II xx RVT II xx

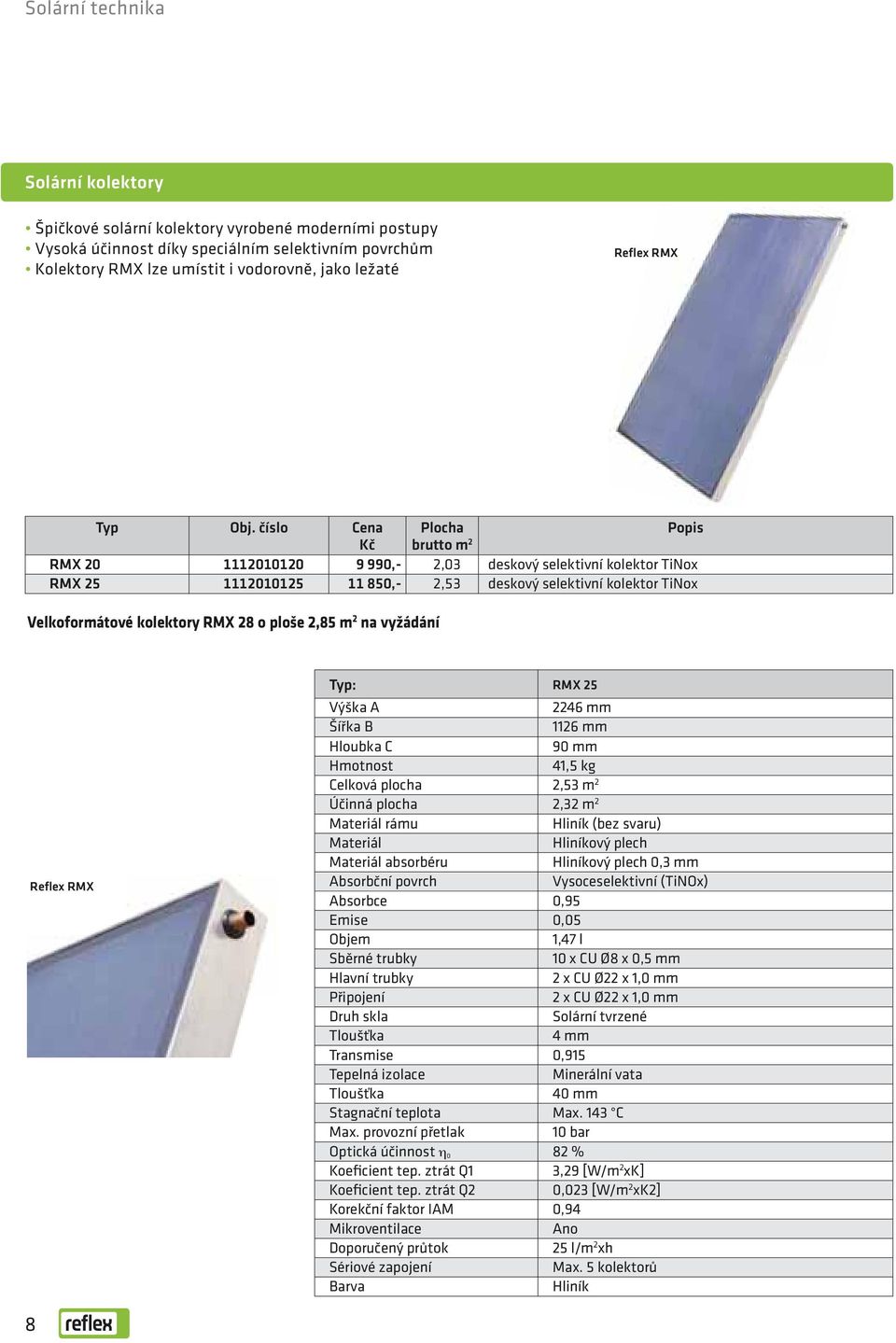

8 Solární kolektory Špičkové solární kolektory vyrobené moderními postupy Vysoká účinnost díky speciálním selektivním povrchům Kolektory RMX lze umístit i vodorovně, jako ležaté Reflex RMX Typ Obj. číslo Cena Plocha Popis Kč brutto m 2 RMX ,- 2,03 deskový selektivní kolektor TiNox RMX ,- 2,53 deskový selektivní kolektor TiNox Velkoformátové kolektory RMX 28 o ploše 2,85 m 2 na vyžádání Reflex RMX Typ: RMX 25 Výška A 2246 mm Šířka B 1126 mm Hloubka C 90 mm Hmotnost 41,5 kg Celková plocha 2,53 m 2 Účinná plocha 2,32 m 2 Materiál rámu Hliník (bez svaru) Materiál Hliníkový plech Materiál absorbéru Hliníkový plech 0,3 mm Absorbční povrch Vysoceselektivní (TiNOx) Absorbce 0,95 Emise 0,05 Objem 1,47 l Sběrné trubky 10 x CU Ø8 x 0,5 mm Hlavní trubky 2 x CU Ø22 x 1,0 mm Připojení 2 x CU Ø22 x 1,0 mm Druh skla Solární tvrzené Tloušťka 4 mm Transmise 0,915 Tepelná izolace Minerální vata Tloušťka 40 mm Stagnační teplota Max. 143 C Max. provozní přetlak 10 bar Optická účinnost η 0 82 % Koeficient tep. ztrát Q1 3,29 [W/m 2 xk] Koeficient tep. ztrát Q2 0,023 [W/m 2 xk2] Korekční faktor IAM 0,94 Mikroventilace Ano Doporučený průtok 25 l/m 2 xh Sériové zapojení Max. 5 kolektorů Barva Hliník 8

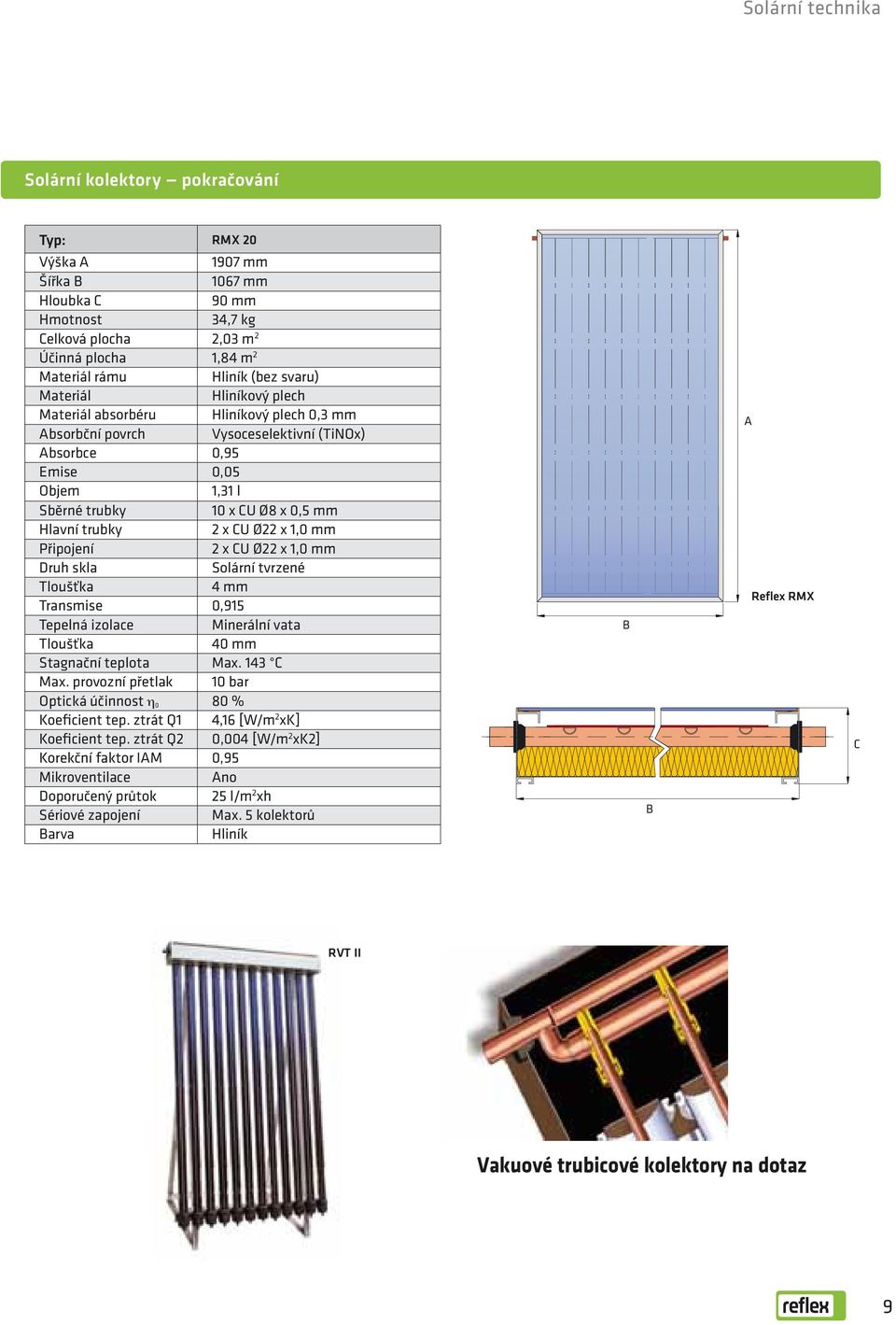

9 Solární kolektory pokračování Typ: RMX 20 Výška A 1907 mm Šířka B 1067 mm Hloubka C 90 mm Hmotnost 34,7 kg Celková plocha 2,03 m 2 Účinná plocha 1,84 m 2 Materiál rámu Hliník (bez svaru) Materiál Hliníkový plech Materiál absorbéru Hliníkový plech 0,3 mm Absorbční povrch Vysoceselektivní (TiNOx) Absorbce 0,95 Emise 0,05 Objem 1,31 l Sběrné trubky 10 x CU Ø8 x 0,5 mm Hlavní trubky 2 x CU Ø22 x 1,0 mm Připojení 2 x CU Ø22 x 1,0 mm Druh skla Solární tvrzené Tloušťka 4 mm Transmise 0,915 Tepelná izolace Minerální vata Tloušťka 40 mm Stagnační teplota Max. 143 C Max. provozní přetlak 10 bar Optická účinnost η 0 80 % Koeficient tep. ztrát Q1 4,16 [W/m 2 xk] Koeficient tep. ztrát Q2 0,004 [W/m 2 xk2] Korekční faktor IAM 0,95 Mikroventilace Ano Doporučený průtok 25 l/m 2 xh Sériové zapojení Max. 5 kolektorů Barva Hliník B B A Reflex RMX C RVT II Vakuové trubicové kolektory na dotaz 9

10 Montážní sady Montážní sady jsou univerzální, stejné pro všechny kolektory z našeho sortimentu. U užších typů kolektorů (RMX 20, RVT II) je případně možné zkrátit vodorovné profily. Montážní sady se liší dle typu střechy. Nově jsou základní montážní sady pro dva kolektory vybaveny šesti háky, případně třemi podpěrami v provedení na rovnou střechu. Pro více kolektorů použijte kombinace montážních sad dle počtu kolektorů. Sady se skládají ze dvou a více kusů, pozor při expedici! Hliníko-nerezové montážní sady 1. Sady pro šikmé střechy pokryté profilovanými taškami (Bramac, Tondach, ) Typ: Obj. č. Cena Kč Popis + + NS-2-RMX ,- Sada pro 2 kolektory RMX/RVT II na šikmou střechu s profilovanými taškami NSR-1_RMX ,- NS-2_RMX_10-25st ,- NSR-1_RMX_10-25st ,- NS-1_RMX-w ,- NS-1_RMX-w_10-25st ,- Rozšiřující sada pro 1 kolektor RMX/RVT II na šikmou střechu s profilovanými taškami Sada pro 2 kolektory RMX/RVT II na šikmou střechu s profilovanými taškami se změnou sklonu Rozšiřující sada pro 1 kolektor RMX/RVT II na šikmou střechu s profilovanými taškami se změnou sklonu Sada pro 1 kolektor RMX na šikmou střechu s profilovanými taškami, vodorovná montáž Sada pro 1 kolektor RMX na šikmou střechu s profilovanými taškami se změnou sklonu, vodorovná montáž 2. Sady pro šikmé střechy pokryté plechem, šablonami a pod. Typ: Obj. č. Cena Kč Popis + + NP-2-RMX ,- Sada pro 2 kolektory RMX/RVT II na šikmou plechovou, šindelovou střechu NPR-1_RMX ,- NP-2_RMX_10-25st ,- NPR-1_RMX_10-25st ,- NP-1_RMX-w ,- NP-1_RMX-w_10-25st ,- Rozšiřující sada pro 1 kolektor RMX/RVT II na šikmou plechovou, šindelovou střechu Sada pro 2 kolektory RMX/RVT II na šikmou plechovou, šindelovou střechu se změnou sklonu Rozšiřující sada pro 1 kolektor RMX/RVT II na šikmou plechovou, šindelovou střechu se změnou sklonu Sada pro 1 kolektor RMX na šikmou plechovou, šindelovou střechu, vodorovná montáž Sada pro 1 kolektor RMX na šikmou plechovou, šindelovou střechu se změnou sklonu, vodorovná montáž 10

11 Montážní sady pokračování 3. Sady pro rovné střechy, volnou montáž Typ: Obj. č. Cena Kč Popis + V-2_RMX ,- Sada pro 2 kolektory RMX/RVT II na plochou střechu, volnou montáž VR-1_RMX ,- V-1_RMX-w ,- Rozšiřující sada pro 1 kolektor RMX/RVT II na plochou střechu, volnou montáž Sada pro 1 kolektor RMX/RVT II na plochou střechu, stěnu a volnou montáž, vodorovná orientace Montáž kolektorů RMX 11

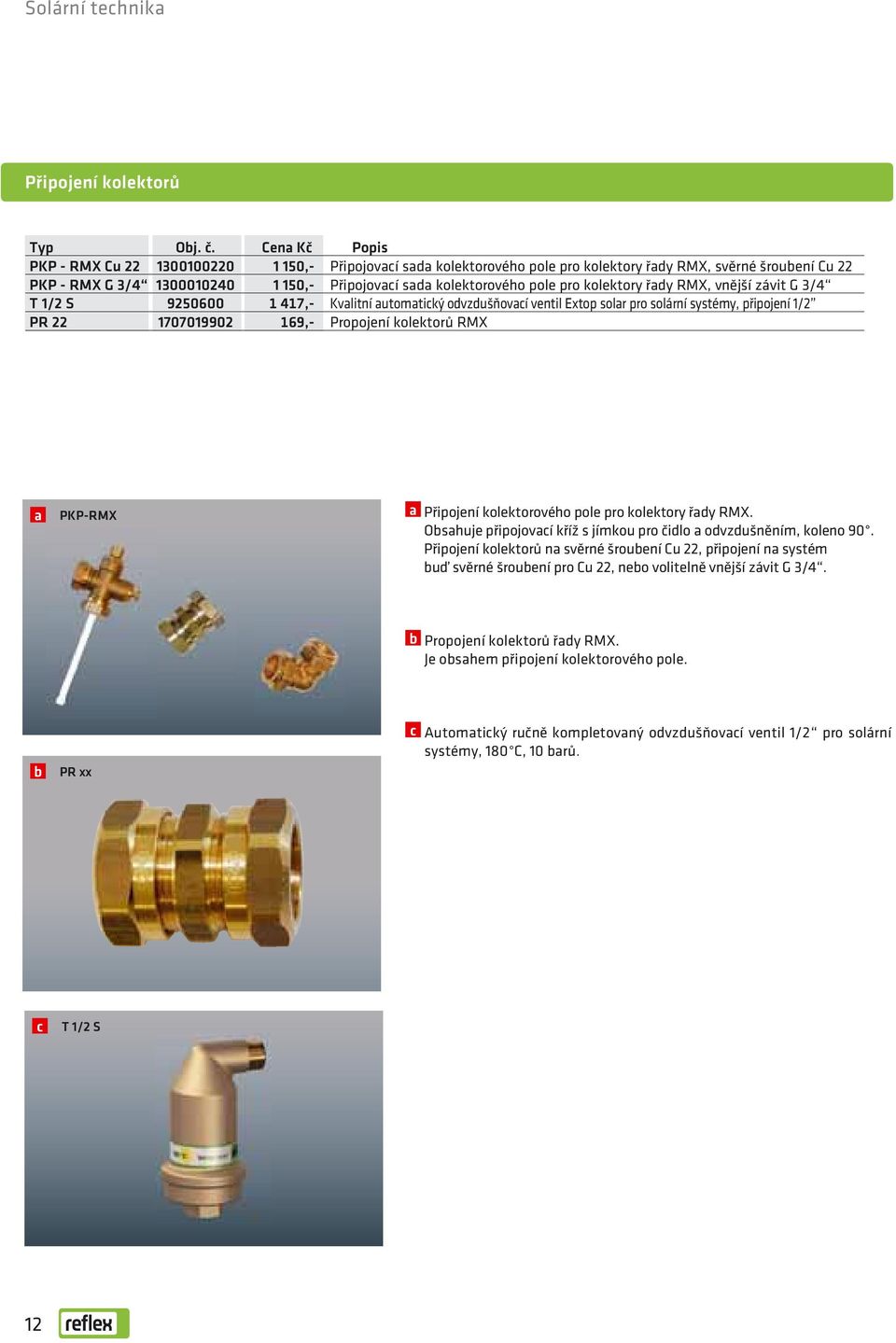

12 Připojení kolektorů Typ Obj. č. Cena Kč Popis PKP - RMX Cu ,- Připojovací sada kolektorového pole pro kolektory řady RMX, svěrné šroubení Cu 22 PKP - RMX G 3/ ,- Připojovací sada kolektorového pole pro kolektory řady RMX, vnější závit G 3/4 T 1/2 S ,- Kvalitní automatický odvzdušňovací ventil Extop solar pro solární systémy, připojení 1/2 PR ,- Propojení kolektorů RMX a PKP-RMX a Připojení kolektorového pole pro kolektory řady RMX. Obsahuje připojovací kříž s jímkou pro čidlo a odvzdušněním, koleno 90. Připojení kolektorů na svěrné šroubení Cu 22, připojení na systém buď svěrné šroubení pro Cu 22, nebo volitelně vnější závit G 3/4. b Propojení kolektorů řady RMX. Je obsahem připojení kolektorového pole. b PR xx c Automatický ručně kompletovaný odvzdušňovací ventil 1/2 pro solární systémy, 180 C, 10 barů. c T 1/2 S 12

13 Hnací sady Kompaktní jednotka s integrovanými hydraulickými komponenty solárního okruhu Konstrukce odolná vůči vysokým teplotám a koncentracím nemrznoucí směsi na bázi glykolu Připojení expanzní nádoby 3/4 s držákem a servisní armaturou součástí dodávky Typ Obj. Cena Pozn. Rozměr Výtlak Připojení číslo Kč čerpadla GPS PWM ,- dvoutrubková hnací sada 420 x 250 x m G 3/4 a Hnací sada GPS PWM a Dvoutrubková hnací sada. Obsahuje úsporné oběhové čerpadlo s max. výtlakem 7 metrů a regulací otáček PWM, kulový kohout s teploměrem, brzdu samotíže, průtokoměr se škrcenim, pojistnou sadu 6 barů s manometrem, držák a připojení expanzní nádoby 3/4. Zakončení závitem G 3/4 vnějším, šroubení není součástí dodávky. Na výstupní trubce z kolektorů dále obsahuje odlučovač vzduchu pro jednoduché odvzdušnění solárního systému. GPS PWM je doporučena dle hydraulických ztrát pro systémy s max. 15 kolektory. Charakteristika čerpadla GPS PWM H/m 7 PWM1 PWM2 4660/<=5 />=95 p/kpa /15 /85 PWM1 PWM /25 /75 Wysoko PWM1 PWM2 3213/35 /65 PWM1 PWM /45 /55 PWM1 PWM2 2248/55 /45 PWM1 PWM2 MAX P/W 1 40 MAX /65 / /75 /25 PWM1 PWM2 800/85 /15 PWM1 PWM2 PWM1 PWM2 0,5 1,0 1,5 2,0 2,5 3,0 3 Q/m /h ,5 1,0 1,5 2,0 2,5 3,0 3 Q/m /h 13

14 Regulace Řídí činnost solárního systému Informuje o provozních stavech Umožňuje nastavení požadovaných hodnot a b Typ Obj. číslo bílá Cena Kč a TR A501 T ,- b TR A502 TT ,- c TR A503 TTR ,- d TR ,- e TR 0603 MC ,- f PT ,- g OP ,- c d e f g a Regulace se 5 vstupy a 1 výstupem Regulátor může řídit solární systém s 1 kolektorovým polem a 1 spotřebičem (zásobníkem, nebo bazénem). Modulace otáček úsporných čerpadel - PWM, funkce interval, dovolená, redukce stagnace. V případě nevyužití k regulaci solárního systému je možné aktivovat další funkce - poměrová regulace, termostat, řízení cirkulace a pod. Možnost připojení průtokoměru pro měření výroby tepla. V ceně jsou dvě čidla PT b Regulace se 5 vstupy a 2 výstupy Regulátor může řídit solární systém se 2 spotřebiči tepla. Modulace otáček úsporných čerpadel - PWM, funkce interval, dovolená, redukce stagnace. V případě řízení 1 spotřebiče tepla je možné aktivovat další funkce - poměrová regulace, termostat, řízení cirkulace apod. Možnost připojení průtokoměru pro měření výroby tepla. V ceně jsou tři čidla PT c Regulace se 5 vstupy a 3 výstupy Regulátor může řídit solární systém s 2 spotřebiči tepla, jeden výstup lze použít pro vybranou funkci. Funkce stejné jako u TR A502 TT, navíc možnost záznamu dat na mikrosd kartu. V ceně jsou tři čidla PT d Regulace se 6 vstupy a 3 výstupy Regulátor s 15 předdefinovanými systémy a množstvím přídavných funkcí umožňuje zobrazovat a řídit provozní podmínky každého solárního systému. Funkce: volby nabíjecího cyklu, volba priority nabíjení, zvýšení teploty na zpětné větvi, programovatelný termostat, časovač, měřiče tepla, podpůrný ohřev plynovým kotlem a kotlem na pevná paliva, cirkulace TV, vakuové kolektory, holiday, odmražování, intervalové funkce, rychlý nabíjecí cyklus, redukce stagnace kolektorů, anti-legionela, denní start čerpadel. V ceně jsou tři čidla PT Triaková regulace otáček pro starší oběhová čerpadla. Pro elektronická čerpadla musí být vypnuta. e Regulace MC se 6 vstupy a 3 výstupy Nejnovější solární regulátor. Významnou inovací je možnost uložení provozních dat na SD kartu. Regulátor se 40 předdefinovanými systémy a množstvím přídavných funkcí umožňuje zobrazovat a řídit provozní podmínky každého solárního systému. Funkce: volby nabíjecího cyklu, volba priority nabíjení, zvýšení teploty na zpětné větvi, programovatelný termostat, časovač, měřiče tepla, podpůrný ohřev plynovým kotlem a kotlem na pevná paliva, cirkulace TV, vakuové kolektory, holiday, od mražování, intervalové funkce, rychlý nabíjecí cyklus, redukce stagnace kolektorů, anti-legionela, denní start čerpadel, uložení dat na SD kartu, diagnostika poruch. V ceně jsou tři čidla PT Triaková regulace otáček pro starší oběhová čerpadla. Pro elektronická čerpadla musí být vypnuta. f Teplotní sonda (čidlo), připojení dvoužilově kabelem 2x0,75-2x1,5 mm 2. g Nadproudová ochrana regulátorů před zničením od blesku nebo indukce vysokého napětí. 14

15 Expanzní nádoby Typ Reflex S je určen pro solární okruhy s koncentrací nemrznoucí směsi do 50 % Typ Refix DD je určen pro rozvody pitné vody, zejména pro akumulační ohřev teplé vody Maximální dovolená teplota na membráně expanzních nádob je 70 C. Pro větší systémy a systémy s vakuovými trubicemi s častými stagnacemi je nutné použít předřadnou nádobu pro vychlazení solární látky. Kompletní sortiment expanzních nádob najdete v ceníku A Expanzní nádoby pro solární okruh Typ Obj. číslo Cena bílá Kč a b c d a S 12/ ,- a S 18/ ,- a S 25/ ,- a S 33/ ,- b S 50/ ,- b S 80/ ,- b S 100/ ,- b S 140/ ,- e f b S 200/ ,- f MK 3/ ,- g f MK ,- g KS ,- Expanzní nádoby pro pitnou vodu (zásobník TV) d DD 8/ ,- d DD 12/ ,- d DD 18/ ,- d DD 25/ ,- e DD 33/ ,- h Flowjet ¾ ,- g KS ,- Oddělovací (předřadné) nádoby i V 6/ ,- i V 12/ ,- i V 20/ ,- c V 40/ ,- j V 60/ ,- h i h ventil k DD, f ventil k S 12 - S 200, g držák k S 8-25, DD 8-25 Typ Průměr D Výška H Výška připoj. Připoj. Hmotnost mm mm mm rozměr A kg S 12/ R 3/4 2,5 S 18/ R 3/4 3,2 S 25/ R 3/4 3,8 S 33/ R 3/4 6,3 S 50/ R 3/4 9,5 S 80/ R 1 12,1 S 100/ R 1 14,2 S 140/ R 1 17,4 S 200/ R 1 35,6 DD 8/ R 3/4 1,7 DD 12/ R 3/4 2,0 DD 18/ R 3/4 2,8 DD 25/ R 3/4 3,6 DD 33/ R 3/4 5,8 j Výběr velikosti expanzní nádoby podle plochy kolektorů Plocha kolektorů m 2 5,5 7,5 12, , Typ expanzní nádoby S 18 S 25 S 33 S 50 S 80 S 100 S 200 Výběr velikosti expanzní nádoby podle velikosti zásobníku Objem zásobníku (litry) Typ expanzní nádoby DD 8 DD 8 DD 12 DD 18 DD 25 DD 25 DD 33 DD 60 15

16 Výměníky Maxitherm P nerezový trubkový výměník topná voda v trubkách, bazénová v plášti Longtherm pájený deskový výměník použití pro bazén, akumulační nádoby a zásobníky TV bez vnitřního výměníku Kompletní sortiment Longtermu najdete v Ceníku A Maxitherm Typ Obj. číslo bílá Cena Kč a P ,- a P ,- a P ,- a P ,- a P ,- a P ,- Longtherm b rhc 15/ ,- b rhc 15/ ,- b rhc 15/ ,- b rhc 40/ ,- b rhc 40/ ,- b rhc 40/ ,- b rhc 40/ ,- b rhc 40/ ,- Tepelná izolace pro Longtherm c rc 15/ ,- c rc 15/ ,- c rc 40/ ,- c rc 40/ ,- c rc 40/ ,- Parametry: primár glykol 30% (bílá) nebo voda (šedá) sekundár voda 25/28 C Longtherm vyhovuje pro všechny teploty uvedené u Maxithermu pro vodu nebo glykol a c Typ Délka Šířka Připojení Připojení mm mm bazén solar Maxitherm P /4 P /2 3/4 P /2 3/4 P /2 1 P /2 1 P /2 1 P Longtherm rhc 15/10 rhc 15/20 rhc 15/30 rhc 40/10 rhc 40/20 rhc 40/30 rhc 40/40 rhc 40/50 b xG3/4 4xG3/4 4xG3/4 4xG1 4xG1 4xG1 4xG1 4xG1 Výkon (kw) Longtherm 40/50 40/30 15/20 Maxitherm teploty na primáru ( C) 40/35 50/45 60/50 70/60 80/70 P 150 P 150 P90 P90 P 90 P75 P75 P55 P40 P40 P 90 P 75 P75 P55 P75 P40 P55 P40 P40 P20 P 40 P40 P20 P20 P20 Průtoky (litry/min) primár sekundár dt5 C dt10 C dt3 C

17 Smaltované zásobníky Nutné pro akumulaci tepla ze solárních kolektorů Provedení bez výměníku, s jedním, případně se dvěma výměníky Kompletní výrobní program viz ceníky A a B d Typ Obj. číslo bílá Cena Kč a AL 300/R_C ,- a AL 500/R_C ,- a AL 750/R_C ,- a AL 1000/R_C ,- a AL 1500/R2_C ,- a AL 2000/R2_C ,- a AL 3000/R ,- b AB 100/1_C ,- b AB 150/1_B ,- b AF 200/1M_C ,- b AF 300/1M_B ,- b AF 400/1M_C ,- b AF 500/1M_C ,- b AF 750/1_C ,- b AF 1000/1_C ,- b AF 1500/1_C ,- b AF 2000/1_C ,- b AF 3000/ ,- Typ Obj. číslo bílá Cena Kč Velikost zásobníku Výkon kw Napětí V Vestavná délka mm 2 d EEHR 1, ,- > 100 1, d EEHR 2, ,- > 100 2, d EEHR 3, ,- > d EEHR 4, ,- > 300 4, d EEHR 6, ,- > d EEHR 8, ,- > d EEHR 10, ,- > a Typ Obj. číslo bílá Cena Kč Velikost zásobníku e PP , e PP , b c c AF 200/2_C ,- c AF 300/2S_C ,- c AF 400/2_C ,- c AF 500/2_C ,- c AF 750/2_C ,- c AF 1000/2_C ,- c AF 1500/2_C ,- c AF 2000/2_C ,- c AF 3000/2_C ,- Typ Objem litry Průměr mm Výška mm Hmotnost kg Plocha 1 Výkon 1 m 2 kw N1 - Trvalý výkon 1 l/hod AL 300/R_C AL 500/R_C AL 750/R_C AL 1000/R_C AL 1500/R2_C AL 2000/R2_C AL 3000/R AB 100/1_C , ,3 480 AF 150/1_B , ,4 615 AF 200/1M_C , ,2 760 AF 300/1M_B , , AF 400/1M_C , , AF 500/1M_C , , Plocha 2 Výkon 2 m 2 kw N2 - Trvalý výkon 2 l/hod Pozn: 1) trvalý výkon a výkonové číslo při T(TV) = 10/45 C, T(T)= 80 C 2) spodní výměník = 1, horní výměník = 2 17

18 Typ Objem litry Průměr mm Výška mm Hmotnost kg Pozn: 1) trvalý výkon a výkonové číslo při T(TV) = 10/45 C, T(T)= 80 C 2) spodní výměník = 1, horní výměník = 2 Plocha 1 Výkon 1 m 2 kw N1 - Trvalý výkon 1 l/hod Plocha 2 Výkon 2 m 2 kw N2 - Trvalý výkon 2 l/hod AF 750/1_C , , AF 1000/1_C , , AF 1500/1_C AF 2000/1_C AF 3000/ , AF 200/2_C ,7 24 1, , ,2 760 AF 300/2S_C ,8 26 2, , , AF 400/2_C , , , , AF 500/2_C ,3 40 5, , , AF 750/2_C , , , AF 1000/2_C , , , AF 1500/2_C , , , AF 2000/2_C , , , , AF 3000/2_C , , , , Storatherm Heat Combi Akumulační zásobníky s průtokovým ohřevem teplé vody Vyrobeny z jakostní oceli S235JRG2 (RSt 37-2) Ohřev teplé vody probíhá ve velkoobjemovém nerezovém vlnovci Dodatečný ohřev jedním (HC XX/1) nebo dvěma (HC XX/2) výměníky S návarkem 6/4 pro dodatečnou instalaci elektrického topného tělesa Včetně 120 mm izolace z polyesterového fleecu se stříbrnou krycí fólií Vnitřní povrch bez úpravy, vnější prášková barva Tepelné výměníky: max. 10 barů / 110 C Akumulační zásobníky: max. 3 bary / 95 C Teplá voda: max. 6 barů / 95 C Typ zásobníku Obj. číslo Cena Kč Nominální objem l Průměr D mm Výška H mm Hmotnost 1) Tepelný vyměník horní/dolní m 2 Plocha vlnovce pro TV m 2 Celkový odběr TV bez ohřevu * HC 500/1_C , ,6 3,9 299 HC 800/1_C , ,6 5,4 409 HC 1000/1_C , ,6 6,8 495 HC 1500/1_C , ,15 7,5 737 HC 500/2_C , ,14/1,60 3,9 299 HC 800/2_C , ,7/2,60 5,4 409 HC 1000/2_C , ,2/2,60 6,8 495 HC 1500/2_C , ,5/2,15 7,5 737 * při T(TV) = 10/45 C, průtok 10 l/min., teplota v nádrži 65 C 18

19 Příslušenství další komponenty pro solární systém Typ Obj. číslo Cena Kč a FPE ,- c UV ,- d STV ,- e Solární kapalina L ,- f Solární kapalina LS ,- a Dvojité nerezové vlnovce DN 16 s izolací Typ Obj. číslo Cena Kč g Vlnovce dvojité DN16 10 m ,- g Vlnovce dvojité DN16 15 m ,- g Vlnovce dvojité DN16 20 m ,- g Vlnovce dvojité DN16 50 m ,- Samopertlovací matice G 3/4 - na dotaz c d a Plnící vozík, čerpadlo 230 V, 1000 W, plastová nádoba na 30 litrů, výtlak 52 metrů, průtok 5 47 l/min. Hmotnost 20 kg, rozměry 1000 x 430 x 470 mm. e f c Třícestný přepínací ventil G 1, 230 V, 6 W, hodnota Kvs=12,6 m 3 /hod. d Třícestný směšovací termostatický ventil 3/4 pro omezení teploty na výstupu ze zásobníku teplé vody. e Solární kapalina pro deskové kolektory RMX, kanystr koncentrátu 10 l, max. ředění 40 % koncentrátu, 60 % vody. Na 22 litrů naředěné solární kapaliny. f Solární kapalina pro vakuové kolektory RVT II, kanystr namíchané směsi 20 l. g g Dvojité nerezové vlnovce DN 16 s izolací, pevnou ochranou proti poškození a kabelem na čidlo. Vlnovce jsou zakončeny převlečnými maticemi G 3/4. 19

20 Kontakty Reflex VEDENÍ FIRMY REFLEX Ing. Vít Gabriel tel.: mobil: PI1301de / / / Technische Änderungen vorbehalten Sekretariát, marketing Pavla Svobodová tel.: mobil: svobodova@reflexcz.cz OBCHODNĚ-TECHNIČTÍ ZÁSTUPCI Ing. Vladimír Vaněk tel.: mobil: vanek@reflexcz.cz (západní, severní a východní Čechy) Ing. Martin Fořt tel.: mobil: fort@reflexcz.cz (Praha a střední Čechy) Ing. Michal Absolon mobil: absolon@reflexcz.cz (jižní Čechy, Vysočina) Ing. David Čech mobil: cech@reflexcz.cz (Morava) ODBYT, LOGISTIKA, NÁKUP Eva Kubečková obchod, nákup tel.: mobil: kubeckova@reflexcz.cz Ivana Kesnerová obchod, reklamace tel.: mobil: kesnerova@reflexcz.cz Sklad Reflex CZ, s.r.o. Expedice zboží, reklamace areál Fiege s.r.o. Úžice 268 (Prologis Park, budova DC2) Úžice Otevírací doba: pondělí-pátek od 7 do 17 hod. POZOR: pokud budete požadovat osobní odběr kontaktujte předem odbyt Reflex CE 4/09-08.cz REFLEX CZ, s.r.o. Sezemická 2757/ Praha 9 tel: , fax: reflex@reflexcz.cz
