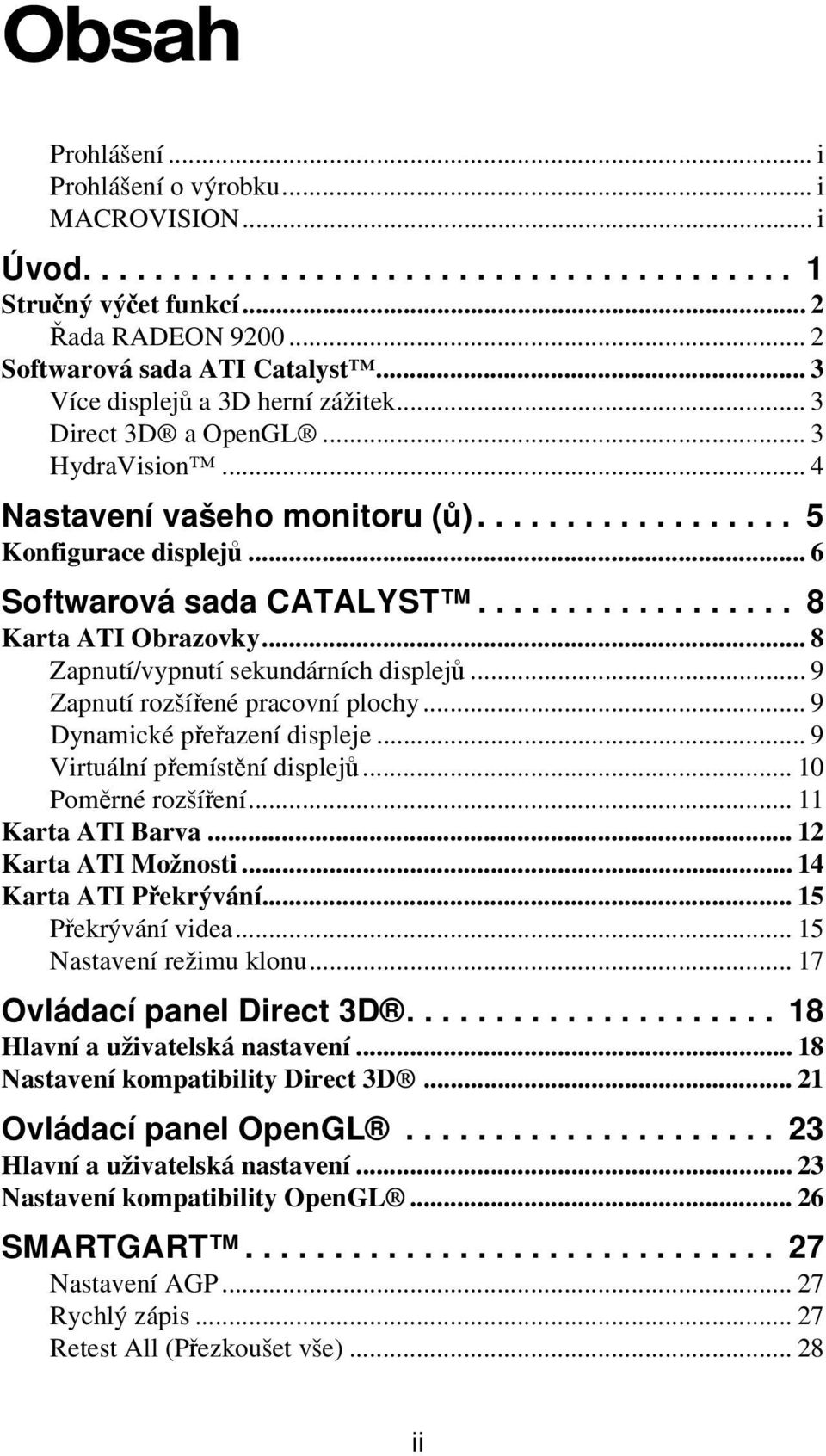

3 Obsah Prohlášení... i Prohlášení o výrobku... i MACROVISION... i Úvod Stručný výčet funkcí... 2 Řada RADEON Softwarová sada ATI Catalyst... 3 Více displejů a 3D herní zážitek... 3 Direct 3D a OpenGL... 3 HydraVision... 4 Nastavení vašeho monitoru (ů) Konfigurace displejů... 6 Softwarová sada CATALYST Karta ATI Obrazovky... 8 Zapnutí/vypnutí sekundárních displejů... 9 Zapnutí rozšířené pracovní plochy... 9 Dynamické přeřazení displeje... 9 Virtuální přemístění displejů Poměrné rozšíření Karta ATI Barva Karta ATI Možnosti Karta ATI Překrývání Překrývání videa Nastavení režimu klonu Ovládací panel Direct 3D Hlavní a uživatelská nastavení Nastavení kompatibility Direct 3D Ovládací panel OpenGL Hlavní a uživatelská nastavení Nastavení kompatibility OpenGL SMARTGART Nastavení AGP Rychlý zápis Retest All (Přezkoušet vše) ii

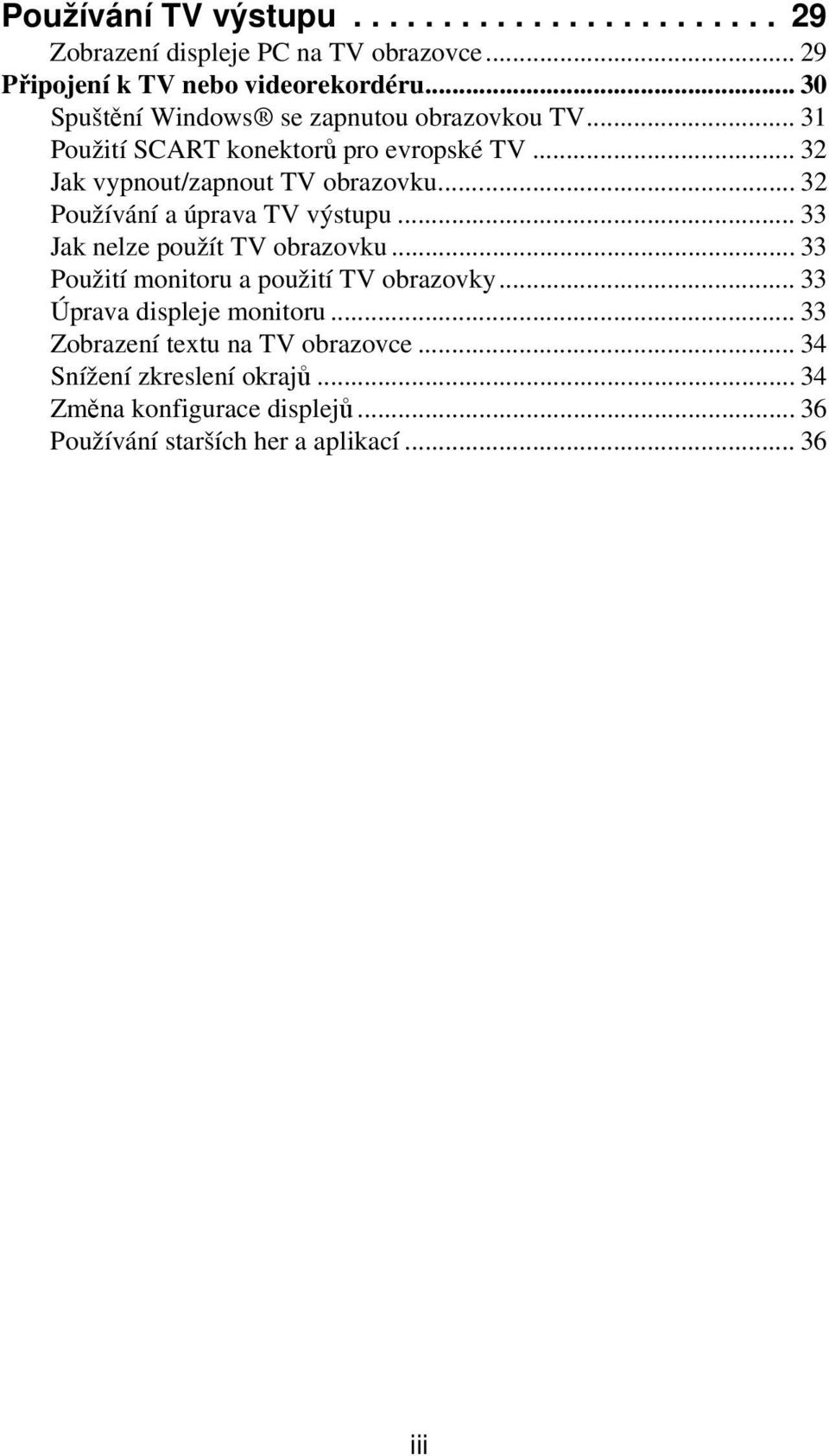

4 Používání TV výstupu Zobrazení displeje PC na TV obrazovce Připojení k TV nebo videorekordéru Spuštění Windows se zapnutou obrazovkou TV Použití SCART konektorů pro evropské TV Jak vypnout/zapnout TV obrazovku Používání a úprava TV výstupu Jak nelze použít TV obrazovku Použití monitoru a použití TV obrazovky Úprava displeje monitoru Zobrazení textu na TV obrazovce Snížení zkreslení okrajů Změna konfigurace displejů Používání starších her a aplikací iii

5 1 Úvod Grafické akcelerátory řady RADEON 9200 poskytují průlomovou 3D grafickou výkonnost. Navrženy a vyráběny společností ATI Technologies Inc. Základem jejich výkonu je grafický procesor vizuální řady RADEON 9200 (VPU). Úžasný výkon pro 3D hry. Podpora pro aplikace OpenGL. Podpora pro aplikace Direct 3D. Vysoké rozlišení ve 3D režimu až 2048x1536. Nejlepší výkon pro současné i příští aplikace. Podpora výstupu na TV umožňující připojit PC na TV nebo videorekordér.

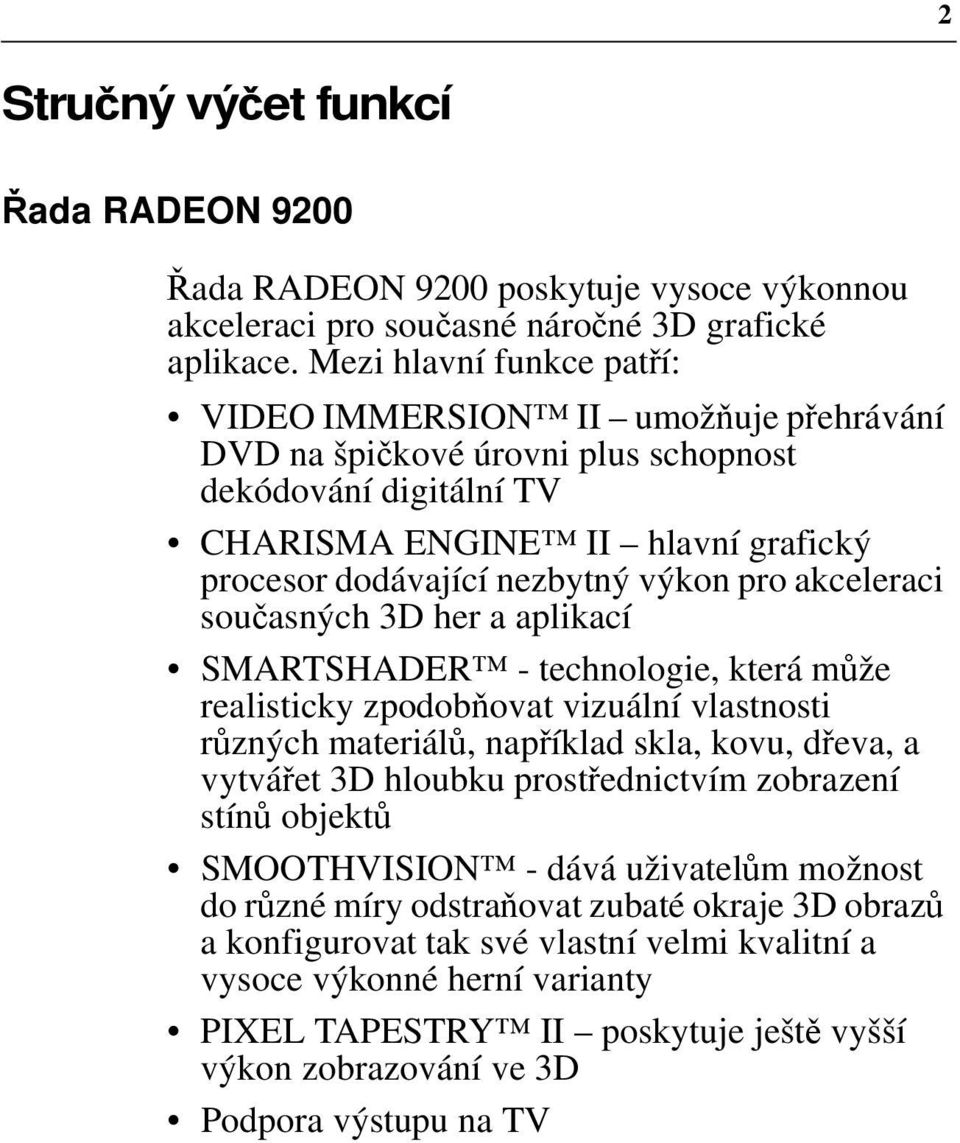

6 2 Stručný výčet funkcí Řada RADEON 9200 Řada RADEON 9200 poskytuje vysoce výkonnou akceleraci pro současné náročné 3D grafické aplikace. Mezi hlavní funkce patří: VIDEO IMMERSION II umožňuje přehrávání DVD na špičkové úrovni plus schopnost dekódování digitální TV CHARISMA ENGINE II hlavní grafický procesor dodávající nezbytný výkon pro akceleraci současných 3D her a aplikací SMARTSHADER - technologie, která může realisticky zpodobňovat vizuální vlastnosti různých materiálů, například skla, kovu, dřeva, a vytvářet 3D hloubku prostřednictvím zobrazení stínů objektů SMOOTHVISION - dává uživatelům možnost do různé míry odstraňovat zubaté okraje 3D obrazů a konfigurovat tak své vlastní velmi kvalitní a vysoce výkonné herní varianty PIXEL TAPESTRY II poskytuje ještě vyšší výkon zobrazování ve 3D Podpora výstupu na TV

7 3 Softwarová sada ATI Catalyst Více displejů a 3D herní zážitek Softwarová sada Catalyst od firmy ATI nabízí možnost použití více displejů a dále pokročilé grafické funkce, jako je například SMARTSHADER pro zprostředkování maximálních 3D herních zážitků. Nápověda ohledně instalace softwaru Catalyst je uvedena v příručce Getting Started Guide. Softwarová sada Catalyst provede instalaci karet displejů ATI. Tyto karty jsou přístupné v ovládacím panelu Windows Zobrazení pomocí tlačítka Upřesnit..., které se nachází na kartě Nastavení. Podrobné vysvětlení karet ATI uvádí Softwarová sada CATALYST. Direct 3D a OpenGL Softwarová sada Catalyst podporuje také poslední verze Direct 3D a OpenGL. Mnohým novým 3D herním titulům a také řadě posledních verzí starších titulů se dostane virtuálního oživení, pokud se pro ně použijí pokročilé funkce Direct 3D nebo OpenGL. Hráči mají možnost jemně vyladit své nastavení buď na maximální zážitek z kvality 3D obrazu, nebo na 3D herní výkon. Karty ATI Direct 3D a OpenGL jsou přístupné v ovládacím panelu Windows Zobrazení pomocí tlačítka Upřesnit..., které se nachází na kartě Nastavení. Podrobné objasnění funkcí na kartách Direct 3D a OpenGL uvádí Ovládací panel Direct 3D na stránce 18 a Ovládací panel OpenGL na stránce 23.

8 4 HydraVision Kromě funkcí pro více displejů, které jsou k dispozici v rámci softwarové sady ATI Catalyst můžete použít také prostředek HydraVision určený pro pokročilou více monitorů. Více informací o HydraVision uvádí uživatelská příručka HydraVision User s Guide ve formátu PDF, která se nachází na instalačním CD pro instalaci produktů ATI.

9 5 Nastavení vašeho monitoru (ů) Řada RADEON 9200 je vybavena, v závislosti na konfiguraci grafické karty, hardwarovou podporou pro připojení jednoho VGA monitoru a jednoho plochého panelového monitoru, nebo dvou VGA monitorů vybavených adaptéru* DVI-I na VGA, nebo pouze jedním VGA monitorem. K počítači je možno připojit také TV výstup pomocí konektoru výstupu S-Video. Zastrčte kabel monitoru do karty (pokud používáte více monitorů, připojte jejich kabely do správných konektorů), a pak zapněte své PC a monitor(y). Chcete-li přímo ke kartě připojit plochý panel, použijte konektor DVI-I. Chcete-li připojit VGA monitor na konektor DVI-I, připojte jakýkoliv adaptér* DVI-I na VGA na konektor DVI-I a pak připojte kabel monitoru do adaptéru* podle obrázku dole. STANDARDNÍ KONEKTOR VGA MONITORU VÝSTUP S-VIDEO KONEKTOR DVI-I ADAPTÉR Z DVI-I NA VGA VGA KONEKTOR Z MONITORU Pokud se svou kartou používáte více monitorů, pak jeden z monitorů bude vždy primární. Další monitor bude označen jako sekundární. *k dispozici na

10 6 VÝSTUP S-VIDEO VGA KONEKTOR Z MONITORU Konfigurace displejů V následující tabulce jsou uvedeny různé způsoby, jak připojit displeje k řadě RADEON 9200 v konfiguraci vice monitorů. Konfigurace displejů Jeden CRT displej Jeden DFP displej Použité konektory VGA konektor NEBO DVI-I konektor s adaptérem* DVI-I na VGA DVI-I konektor Poznámky CRT- analogový displej s katodovou trubicí DFP digitální displej s plochým panelem Jedna TV TV výstup *k dispozici na Karty s výstupem S-Video podporují rovněž Kompozitní výstup pomocí adaptéru* S- Video na Kompozitní. Karty s Kompozitním propojením NEPODPORUJÍ připojení TV s S-Video vstupem.

11 7 CRT displej + TV DFP displej + TV CRT displej + DFP displej CRT displej + CRT displej CRT displej + DFP displej + TV CRT displej + CRT displej + TV VGA konektor + TV výstup DVI-I konektor + TV výstup VGA konektor + DVI-I konektor VGA konektor + DVI-I konektor s adaptérem* DVI-I na VGA VGA konektor + DVI-I konektor + TV výstup NEPODPOROVANÁ KONFIGURACE Nepodporovanou konfigurací je připojení CRT displeje na DVI-I konektor přes jakýkoliv adaptér* DVI-I na VGA. DVI-I konektor může podporovat CRT displej, jestliž e je použit jakýkoliv adaptér* DVI-I na VGA* TV obrazovka naklonuje obraz z jednoho ze dvou dalších displejů. V následující tabulce jsou uvedeny různé způsoby, jak připojit displeje k řadě RADEON 9200 v konfiguraci jednoho monitoru (VGA). Konfigurace displejů Jeden CRT displej Jedna TV CRT displej + TV Použité konektory VGA konektor TV výstup VGA konektor + TV výstup Poznámky CRT- analogový displej s katodovou trubicí Karty s výstupem S-Video podporují rovněž Kompozitní výstup pomocí adaptéru* S-Video na Kompozitní. Karty s Kompozitním propojením NEPODPORUJÍ připojení TV s S-Video vstupem. *k dispozici na

12 Softwarová sada CATALYST 8 V této části jsou uvedena vysvětlení týkající se každé karty ATI, která byla přidána po instalaci softwarové sady Catalyst. i Funkce představené na těchto stránkách nemusí mít podporu ve všech operačních systémech nebo mohou jiný vzhled. Karta ATI Obrazovky Karta ATI Obrazovky podporuje vlastnosti více monitorů. Je na ní možné zapnout/vypnout zobrazovací zařízení a měnit přiřazení primárního a sekundárního displeje.

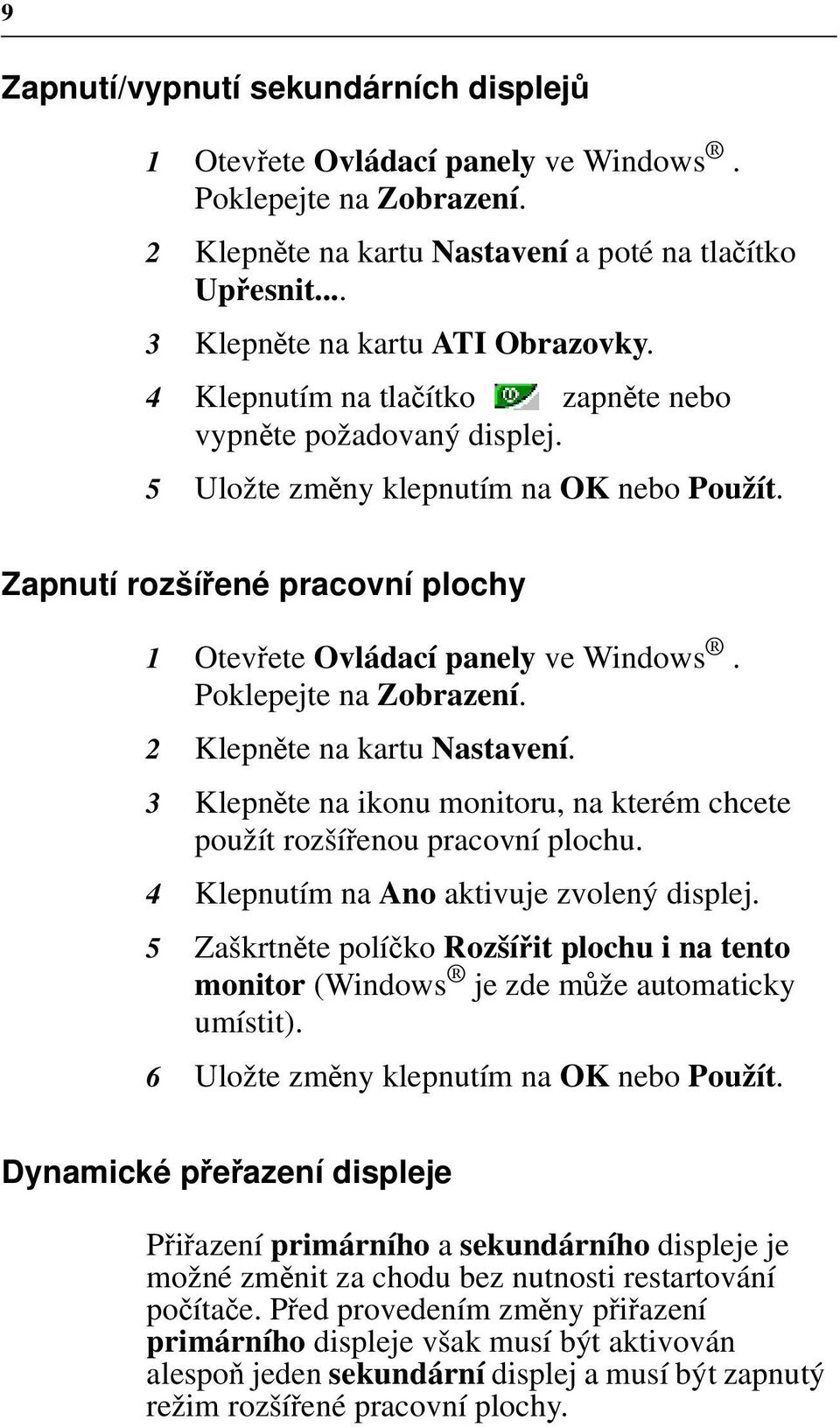

13 9 Zapnutí/vypnutí sekundárních displejů 1 Otevřete Ovládací panely ve Windows. Poklepejte na Zobrazení. 2 Klepněte na kartu Nastavení a poté na tlačítko Upřesnit... 3 Klepněte na kartu ATI Obrazovky. 4 Klepnutím na tlačítko zapněte nebo vypněte požadovaný displej. 5 Uložte změny klepnutím na OK nebo Použít. Zapnutí rozšířené pracovní plochy 1 Otevřete Ovládací panely ve Windows. Poklepejte na Zobrazení. 2 Klepněte na kartu Nastavení. 3 Klepněte na ikonu monitoru, na kterém chcete použít rozšířenou pracovní plochu. 4 Klepnutím na Ano aktivuje zvolený displej. 5 Zaškrtněte políčko Rozšířit plochu i na tento monitor (Windows je zde může automaticky umístit). 6 Uložte změny klepnutím na OK nebo Použít. Dynamické přeřazení displeje Přiřazení primárního a sekundárního displeje je možné změnit za chodu bez nutnosti restartování počítače. Před provedením změny přiřazení primárního displeje však musí být aktivován alespoň jeden sekundární displej a musí být zapnutý režim rozšířené pracovní plochy.

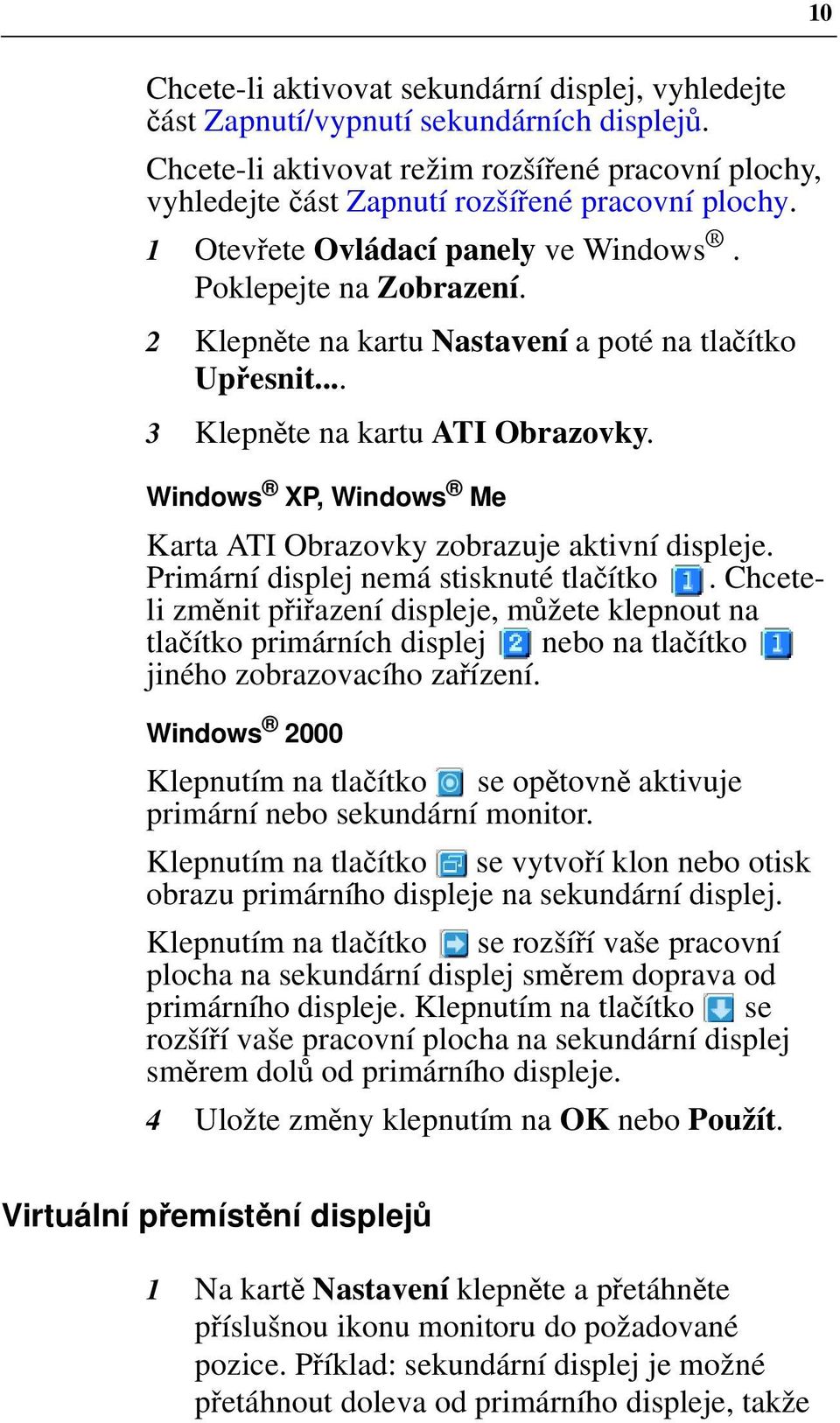

14 10 Chcete-li aktivovat sekundární displej, vyhledejte část Zapnutí/vypnutí sekundárních displejů. Chcete-li aktivovat režim rozšířené pracovní plochy, vyhledejte část Zapnutí rozšířené pracovní plochy. 1 Otevřete Ovládací panely ve Windows. Poklepejte na Zobrazení. 2 Klepněte na kartu Nastavení a poté na tlačítko Upřesnit... 3 Klepněte na kartu ATI Obrazovky. Windows XP, Windows Me Karta ATI Obrazovky zobrazuje aktivní displeje. Primární displej nemá stisknuté tlačítko. Chceteli změnit přiřazení displeje, můžete klepnout na tlačítko primárních displej nebo na tlačítko jiného zobrazovacího zařízení. Windows 2000 Klepnutím na tlačítko se opětovně aktivuje primární nebo sekundární monitor. Klepnutím na tlačítko se vytvoří klon nebo otisk obrazu primárního displeje na sekundární displej. Klepnutím na tlačítko se rozšíří vaše pracovní plocha na sekundární displej směrem doprava od primárního displeje. Klepnutím na tlačítko se rozšíří vaše pracovní plocha na sekundární displej směrem dolů od primárního displeje. 4 Uložte změny klepnutím na OK nebo Použít. Virtuální přemístění displejů 1 Na kartě Nastavení klepněte a přetáhněte příslušnou ikonu monitoru do požadované pozice. Příklad: sekundární displej je možné přetáhnout doleva od primárního displeje, takže

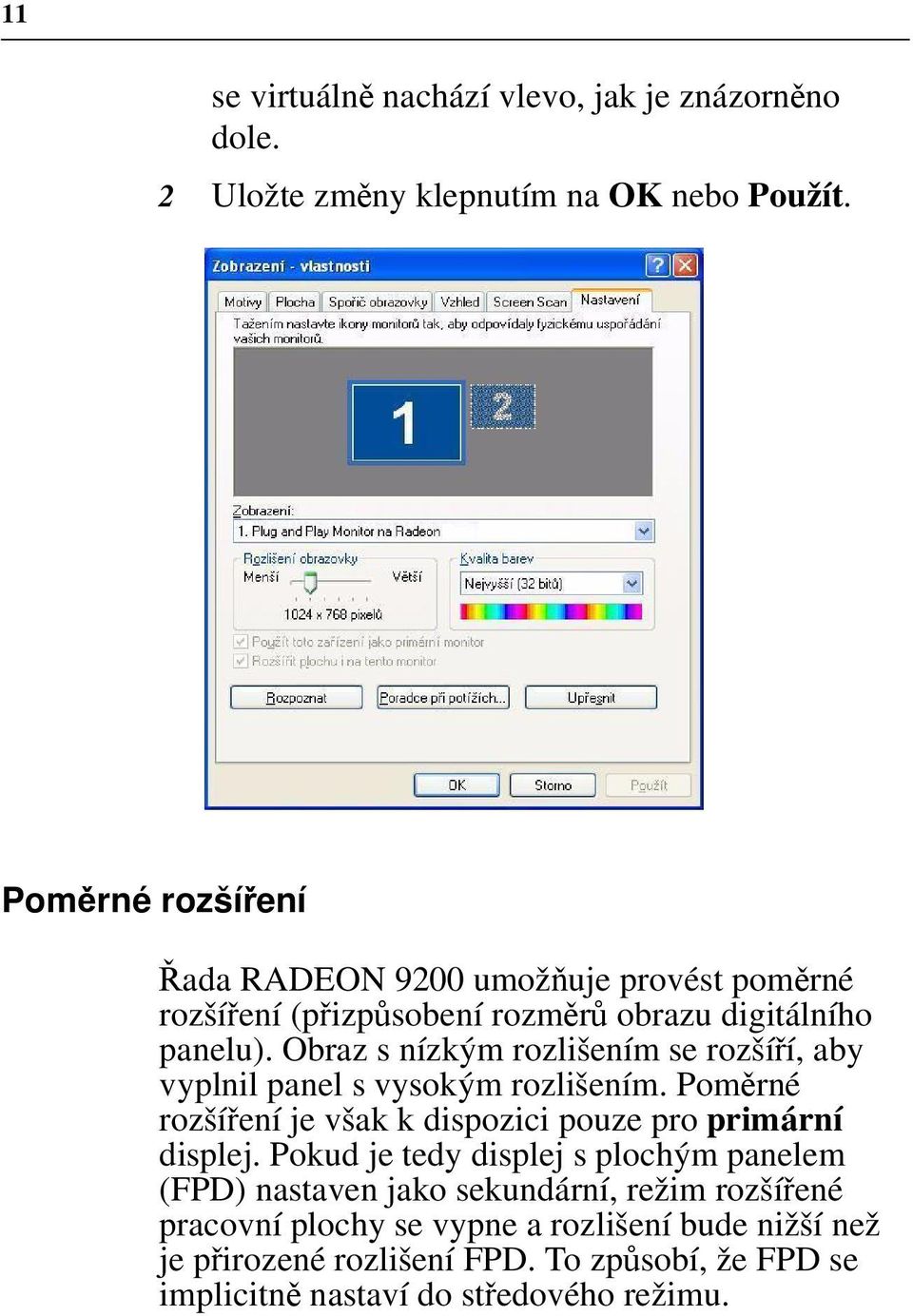

15 11 se virtuálně nachází vlevo, jak je znázorněno dole. 2 Uložte změny klepnutím na OK nebo Použít. Poměrné rozšíření Řada RADEON 9200 umožňuje provést poměrné rozšíření (přizpůsobení rozměrů obrazu digitálního panelu). Obraz s nízkým rozlišením se rozšíří, aby vyplnil panel s vysokým rozlišením. Poměrné rozšíření je však k dispozici pouze pro primární displej. Pokud je tedy displej s plochým panelem (FPD) nastaven jako sekundární, režim rozšířené pracovní plochy se vypne a rozlišení bude nižší než je přirozené rozlišení FPD. To způsobí, že FPD se implicitně nastaví do středového režimu.

16 12 Karta ATI Barva Karta ATI Barva slouží k úpravě nastavení barev. Je možné měnit červenou, zelenou a modrou barvu na displeji. Dále lze měnit jas pracovní plochy a Gama hry (jas). Jas pracovní plochy Barevná křivka Tlačítko Gama hry Tlačítko Původní nastavení Karta ATI Barva Slouží ke zvýšení nebo snížení jasu pracovní plochy. Čím vyšší je hodnota gama, tím vyšší je jas pracovní plochy. Posunutím barevné křivky pomocí myši se upraví zvolená barva (červené, zelené nebo modré zaškrtávací políčko). Slouží k přístupu k vlastnostem Gama hry. Umožňuje nastavit jas pracovní plochy a barev zpět na výchozí hodnoty.

17 13 Klepnutím na tlačítko Gama hry se získá přístup k vlastnostem Gama hry. Posuvníky Červená, Zelená a Modrá Uzamknutí RGB Tlačítko Původní nastavení Gama hry - vlastnosti Slouží ke zvýšení nebo snížení barevného jasu her Direct 3D a OpenGL hraných v režimu celé obrazovky. Po zrušení zaškrtnutí tohoto políčka je možné jednotlivě nastavovat posuvníky RGB. Pokud je políčko zaškrtnuté, všechny tři posuvníky se ovládají najednou. Umožňuje nastavit Gama hry zpět na výchozí hodnoty.

18 14 Karta ATI Možnosti Karta ATI Možnosti uvádí podrobné informace o ovladači a umožňuje přístup k technickým údajům o kartě. Je možné také zapnout nebo vypnout ikonu na hlavním panelu ATI. Informace o verzi Tlačítko Detaily Znovu aktivovat všechny výstražné zprávy Karta ATI Možnosti Uvádí číslo verze Catalyst, číslo verze 2D a informace o sestavení ovladače. Umožňuje přístup ke kartě Detaily, kde jsou uvedeny podrobnosti o hardwaru karty a informace o ovladači. Umožňuje znovu aktivovat všechny doposud vypnuté výstražné zprávy o grafice.

19 15 Zpřístupnit aplikaci ikona ATI na hlavním panelu Zobrazit ikonu ATI na hlavním panelu Zakázat funkci pro rychlé rozlišení Snížit frekvenci DVI u displejů s vysokým rozlišením Střídat provozní režim DVI Zrušení zaškrtnutí tohoto políčka znamená, že se vypnou aplikace hlavního panelu ATI a odstraní se ikona ATI z hlavního panelu. Zrušením zaškrtnutí tohoto políčka dojde k odstranění ikony ATI z hlavního panelu, aniž by vypnuly aplikace ikony ATI. Funkce pro rychlé rozlišení je přístupná klepnutím pravým tlačítkem myši na ikonu ATI na hlavním panelu. Zaškrtnutím této možnosti dojde k vypnutí funkce. Řeší poruchy displeje nebo žádný obraz při vysokých rozlišeních (například 1280x1024@75Hz) při použití displeje digital DVI. (Toto nastavení nemá žádný vliv, když se použije adpatér DVI na VGA ) Tuto možnost použijte, když dochází k poruše displeje na vašem plochém panelu DVI. Klepnutím na tlačítko Detaily se zpřístupní karta Detaily. Karta ATI Překrývání Karta ATI Překrývání slouží ke konfigurování jasu, kontrastu, sytosti, zabarvení a vlastnosti gama pro překrývání videa. Překrývání videa Funkce překrývání videa umožňuje zobrazovat čistě běžící video na PC. K dispozici je však pouze jedno překrývání videa, a to na primárním displeji. Ovládací prvky překrývání videa jsou automaticky aktivovány při přehrávání libovolného typu video souboru, který podporuje úpravy překrývání.

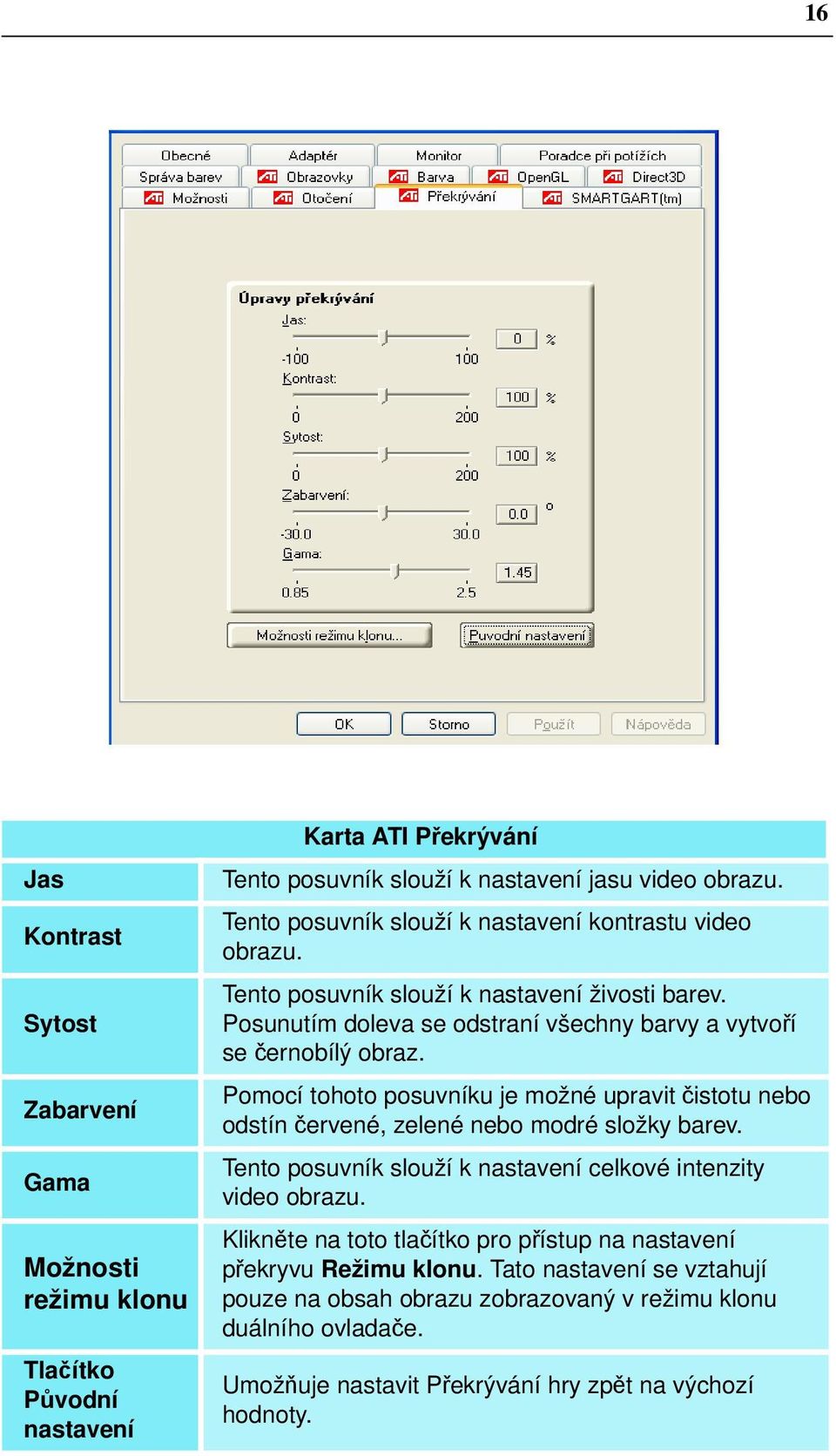

20 16 Jas Kontrast Sytost Zabarvení Gama Možnosti režimu klonu Tlačítko Původní nastavení Karta ATI Překrývání Tento posuvník slouží k nastavení jasu video obrazu. Tento posuvník slouží k nastavení kontrastu video obrazu. Tento posuvník slouží k nastavení živosti barev. Posunutím doleva se odstraní všechny barvy a vytvoří se černobílý obraz. Pomocí tohoto posuvníku je možné upravit čistotu nebo odstín červené, zelené nebo modré složky barev. Tento posuvník slouží k nastavení celkové intenzity video obrazu. Klikněte na toto tlačítko pro přístup na nastavení překryvu Režimu klonu. Tato nastavení se vztahují pouze na obsah obrazu zobrazovaný v režimu klonu duálního ovladače. Umožňuje nastavit Překrývání hry zpět na výchozí hodnoty.

21 17 Nastavení režimu klonu Standardní Režim Divadlo Stejné pro všechny Nastavení režimu Divadlo Stejné jako zdrojový obraz Obraz na celé obrazovce 4:3 (Standardní TV) 16:9 (Širokoúhlý) Možnosti Režimu klonu Obsah obrazuje zobrazen pouze na primárním displeji. Obsah obrazu je zobrazen na primárním a sekundárním displeji. Obsah obrazu je zobrazen na sekundárním displeji(ích)) vždy v režimu celé obrazovky.poznámka: Váš počítač musí být nastaven na 16 bitovou hloubku barev nebo vyšší, aby mohl použít tento režim. Obsah obrazu je zobrazen na primárním i sekundárním displeji přesně stejným způsobem. Například všechny displeje ukazují výstup obrazu v režimu celé obrazovky. Tato nastavení jsou k dispozici, když je zvolen Režim Divadlo. Poměr stran zdrojového obrazu je udržován pro zobrazení na celé obrazovce. Poznámka: Tato možnost může vést k černým čárám buď na horizontální nebo vertikální straně zobrazení obrazu. Poměr zdrojového obrazu je takový, aby zobrazoval celou obrazovku. Poznámka: Pokud zdrojový obraz obsahuje horizontální černé čáry, jak je tomu u některých filmů DVD, obraz na celé obrazovce bude také obsahovat černé čáry. Zvolte tuto možnost, pokud poměr stran zobrazovacího zařízení s celou obrazovkou obrazu má standardní poměr stran 4:3 (standardní TV a monitory). Zvolte tuto možnost, pokud poměr stran zobrazovacího zařízení s celou obrazovkou obrazu má poměr stran 16:9 (širokoúhlé HDTV).

22 Ovládací panel Direct 3D 18 Pomocí této karty můžou hráči vyladit nastavení pro hry Direct 3D. Hlavní a uživatelská nastavení Hlavní nastavení vám umožňuje maximalizovat výkon přemístěním posuvníku doleva, nebo optimalizovat celkovou kvalitu obrazu přemístěním posuvníku doprava.

23 19 Posuvník Hlavní nastavení Zaškrtávací políčko Uživatelská nastavení Vyhlazování SMOOTH- VISION Posuvník SMOOTH- VISION Zaškrtávací políčko SMOOTH- VISION Anizotropní filtrování Posuvník SMOOTH- VISION Anizotropní filtrování Posuvník Předvolba textury Umožňuje zvolit druh zážitku aplikace, jaký si budete přát. Přemístěním posuvníku doleva se maximalizuje výkon aplikace, pokud bude posuvník přemístěn doprava, dosáhne se výborné kvality 3D obrazu. Přemístěním posuvníku z jedné pozice do druhé se změní nastavení jednotlivých posuvníků uživatelského nastavení dole. Pokud se zaškrtnou Uživatelská nastavení, posuvník Hlavní nastavení se vypne a je možné hýbat jednotlivými posuvníky v části Uživatelská nastavení dole. Nastavení jednotlivých posuvníků poskytuje kompletní kontrolu nad vlastnostmi aplikace. Použití uživatelských nastavení se doporučuje pouze zkušeným uživatelům. Funkce SmoothVision (vyhlazování) zlepšuje kvalitu obrazu tím, ze odstraňuje zubaté okraje z 3D obrazů a výsledkem jsou hladší objekty s přirozenějšími liniemi a konturami. Volbou Předvolba aplikace se dosáhne obrazů o vysoké kvalitě při zanedbatelném snížení výkonu aplikace. Funkce SmoothVision (vyhlazování) lze aplikovat za použití různých vzorků a bodů, jako například 2X, 4X nebo 6X. Pohybem posuvníku doprava se zvětšuje počet vzorků a poskytuje tak realističtější obrazy 3D. Při anizotropním filtrování se využívá techniky filtrování textury, kdy se navzájem míchá několik vzorků textur dohromady. Volbou Předvolba aplikace se dosáhne textur o vysoké kvalitě při zanedbatelném snížení výkonu aplikace. Počet sejmutých vzorků při provádění anizotropního filtrování se může lišit. Přemístěním tohoto posuvníku doprava až se zvýší počet sejmutých vzorků se výrazně zvýší kvalita výsledného obrazu. Hodnota 16X poskytuje obzvláště detailní a ostré obrazy, které jsou výsledkem největšího možného počtu vzorků textury. Tato volba určuje, zda má vaše aplikace používat textury o vysoké kvalitě nebo s vysokým výkonem. Přemístěním posuvníku doprava se dosáhne maximální kvality. Přemístěním posuvníku doleva se dá přednost vysokému výkonu při zachování stále dobré obrazové stránky.

24 20 Posuvník Úroveň podrobnosti mipmapy Počkat na vertikální synchroniza-ci TRUFORM Tlačítko Nastavení kompatibility Původní nastavení Tento posuvník umožňuje vybrat kvalitu textury pro mipmapy, které bude aplikace používat. Mipmapy jsou souhrnem různě velkých textur stejného obrázku. Jak se uživatel dostává blíže k 3D objektu, kvalita obrazu by se měla zvýšit, což vyžaduje texturu vyšší kvality pro tentýž obraz. Základní mipmapa je textura o nejvyšší kvalitě, všechny následné mipmapy jsou méně rozměrné textury téhož obrázku. Přemístěním posuvníku doprava se zvolí základní mipmapa s vyšší kvalitou a výsledkem je aplikace s nejvyšší kvalitou. Přemístěním posuvníku doprava se vybere výší kvalita obrazu a přemístěním doleva se zvolí nižší kvalita obrazu. Funkce Počkat na vertikální synchronizaci sníží snímkovou rychlost her na celé obrazovce, čímž se stane obraz méně trhaným, jako tomu může být v případě vysoké snímkové rychlosti. Volba Předvolba aplikace umožňuje, aby aplikace vybrala, zda se mají její snímky zobrazovat s obnovovacím kmitočtem monitoru. Volba Vždy Off umožňuje, aby aplikace běžela s nejvyšší možnou snímkovou rychlostí bez ohledu na to, že obnovovací kmitočet monitoru je obvykle nižší než snímková rychlost, jakou bude aplikace používat. Truform používá geometrii Vysokého uspořádání povrchu pro generování detailnějšího a realističtějšího terénu a charakterových modelů pro aplikace podporující tuto technologii. Zvolte Preference aplikace pro aktivování Truform. Zvolte Vždy vypnuto pro deaktivování Truform. Toto tlačítko dává přístup k pokročilému nastavení, které může vyřešit otázky kompatibility pro některé specifické aplikace Direct 3D. Toto tlačítko umožňuje vrátit nastavení Direct 3D zpět na výchozí hodnoty.

25 21 Nastavení kompatibility Direct 3D Podporované formáty textury DXT Střídat střed obrazového bodu Tlačítko Původní nastavení Aktivování umožní aplikacím použít tento způsob formátu textur. Některé aplikace mohou podporovat pouze omezený počet formátů textur. Výběrem funkce Deaktivovat nebude jednotka podporovat formát textury DXT a tím se zmenší počet podporovaných formátů textur. Tato funkce může být užitečná při odstraňování problémů s některými hrami Direct 3D, které zobrazují vertikální a horizontální čáry kolem textur, nebo nesprávně zobrazují text. S tímto nastavením byste však měli pracovat, pouze pokud jste se setkali s těmito popsanými příznaky, protože v jiných hrách naopak může problémy způsobit. Toto tlačítko umožňuje vrátit Nastavení kompatibility Direct 3D zpět na výchozí hodnoty.

26 22

27 23 Ovládací panel OpenGL Pomocí této karty můžou hráči vyladit nastavení pro hry OpenGL. Hlavní a uživatelská nastavení Hlavní nastavení vám umožňuje maximalizovat výkon přemístěním posuvníku doleva, nebo optimalizovat celkovou kvalitu obrazu přemístěním posuvníku doprava.

28 24 Posuvník Hlavní nastavení Zaškrtávací políčko Uživatelská nastavení Zaškrtávací políčko SMOOTH- VISION Anizotropní filtrování Posuvník SMOOTH- VISION Anizotropní filtrování Zaškrtávací políčko SMOOTH VISION Posuvník SMOOTH VISION Posuvník Předvolba textury Umožňuje zvolit druh zážitku aplikace, jaký si budete přát. Přemístěním posuvníku doleva se maximalizuje výkon aplikace, pokud bude posuvník přemístěn doprava, dosáhne se výborné kvality 3D obrazu. Přemístěním posuvníku z jedné pozice do druhé se změní nastavení jednotlivých posuvníků uživatelského nastavení dole. Pokud se zaškrtnou Uživatelská nastavení, posuvník Hlavní nastavení se vypne a je možné hýbat jednotlivými posuvníky v části Uživatelská nastavení dole. Nastavení jednotlivých posuvníků poskytuje kompletní kontrolu nad vlastnostmi aplikace. Použití uživatelských nastavení se doporučuje pouze zkušeným uživatelům. Při anizotropním filtrování se využívá techniky filtrování textury, kdy se navzájem míchá několik vzorků textur dohromady. Volbou Předvolba aplikace se dosáhne textur o vysoké kvalitě při zanedbatelném snížení výkonu aplikace. Počet sejmutých vzorků při provádění anizotropního filtrování se může lišit. Přemístěním tohoto posuvníku doprava až se zvýší počet sejmutých vzorků se výrazně zvýší kvalita výsledného obrazu. Hodnota 16X poskytuje obzvláště detailní a ostré obrazy, které jsou výsledkem největšího možného počtu vzorků textury. Funkce SmoothVision (vyhlazování) zlepšuje kvalitu obrazu tím, že odstraňuje zubaté okraje z 3D obrazů a výsledkem jsou hladší objekty s přirozenějším vzhledem. Funkce SmoothVision (vyhlazování) lze aplikovat za použití různých vzorků a bodů, jako například 2X, 4X nebo 6X. Pohybem posuvníku doprava se zvětšuje počet vzorků a poskytuje tak realističtější obrazy 3D. Tato volba určuje, zda má vaše aplikace používat textury o vysoké kvalitě nebo s vysokým výkonem. Přemístěním posuvníku doprava se dosáhne maximální kvality. Přemístěním posuvníku doleva se dá přednost vysokému výkonu při zachování stále dobré obrazové stránky.

29 25 Posuvník Úroveň podrobnosti mipmapy Počkat na vertikální synchronizaci TRUFORM Tlačítko Nastavení kompatibility Původní nastavení Tento posuvník umožňuje vybrat kvalitu textury pro mipmapy, které bude aplikace používat. Mipmapy jsou souhrnem různě velkých textur stejného obrázku. Jak se uživatel dostává blíže k 3D objektu, kvalita obrazu by se měla zvýšit, což vyžaduje texturu vyšší kvality pro tentýž obraz. Základní mipmapa je textura o nejvyšší kvalitě, všechny následné mipmapy jsou méně rozměrné textury téhož obrázku. Přemístěním posuvníku doprava se zvolí základní mipmapa s vyšší kvalitou a výsledkem je aplikace s nejvyšší kvalitou. Přemístěním posuvníku doprava se vybere výší kvalita obrazu a přemístěním doleva se zvolí nižší kvalita obrazu. Funkce Počkat na vertikální synchronizaci sníží snímkovou rychlost her na celé obrazovce, čímž se stane obraz méně trhaným, jako tomu může být v případě vysoké snímkové rychlosti. Volba Předvolba aplikace umožňuje, aby aplikace vybrala, zda se mají její snímky zobrazovat s obnovovacím kmitočtem monitoru. Volba Vždy Off umožňuje, aby aplikace běžela s nejvyšší možnou snímkovou rychlostí bez ohledu na to, že obnovovací kmitočet monitoru je obvykle nižší než snímková rychlost, jakou bude aplikace používat. Truform používá geometrii Vysokého uspořádání povrchu pro generování detailnějšího a realističtějšího terénu a charakterových modelů pro aplikace podporující tuto technologii. Zvolte Preference aplikace pro aktivování Truform. Zvolte Vždy vypnuto pro deaktivování Truform. Toto tlačítko dává přístup k pokročilému nastavení, které může vyřešit otázky kompatibility pro některé specifické aplikace OpenGL. Toto tlačítko umožňuje vrátit nastavení OpenGL zpět na výchozí hodnoty.

30 26 Nastavení kompatibility OpenGL Vynutit barevné odečítání hloubky Tónování pří míchání alfa Povolit rozšíření oblasti vyrovnávací paměti KTX Tlačítko Původní nastavení Umožňuje výlučně nastavit hloubku barevného odečítání (Z-Buffer). Většina aplikací pracuje nejlépe s volbou Deaktivovat Používají-li se obě metody, chvění a alfa ladění, mohou se objevit vizuální artefakty. Tato vlastnost vám umožňuje vybrat si způsob, jak se mají chovat obě vlastnosti aplikace současně. Ve většině případů zvládne tuto situaci velmi dobře funkce Difužní tónování, ale v několika málo případech je nutné vybrat funkci Uspořádané. Zapnutím této funkce se povolí rychlé aktualizace těch částí obrazovky, kde došlo ke změnám. Všimněte si, že na většinu aplikací nebude mít aktivace této funkce žádný vliv Toto tlačítko umožňuje vrátit Nastavení kompatibility OpenGL zpět na výchozí hodnoty.

31 27 SMARTGART SMARTGART je sada testovacích a diagnostických nástrojů, které provádějí řadu testů na sběrnici za účelem stanovení optimálního nastavení grafického akcelerátoru ATI, která je instalován na počítači. SMARTGART automaticky provede konfiguraci vašeho grafického zařízení na optimální nastavení. SMARTGART ve skutečnosti neprovede deaktivaci funkcí AGP v hardwaru počítače. Pouze dá ovladači ATI CATALYST pokyn, aby nepoužíval určitou funkci AGP, pokud tato funkce AGP neprošla diagnostickým testem SMARTGART. Změna nastavení AGP může způsobit nestabilitu systému. Nastavení AGP Rychlý zápis Zkušení uživatelé mohou ručně změnit rychlost AGP. Bude nutné restartovat počítač, aby tato změna vešla v platnost. Možná rychlost AGP závisí na obvodové sadě základní desky a jejím provedení. Rychlosti AGP, které jsou k dispozici na vašem počítači, jsou uvedeny v dialogu SMARTGART. Funkce rychlého zápisu umožňuje, aby CPU přenášel data přímo do grafického akcelerátoru. Ve výchozím nastavení je tato funkce zapnutá za předpokladu, že obvodová sada na vaší základní desce podporuje rychlé zápisy. Specifikace pro některé základní desky mohou sice uvádět, že jejich obvodová sada podporuje rychlé
