Komponenty pro bezpečnost strojů

Transkript

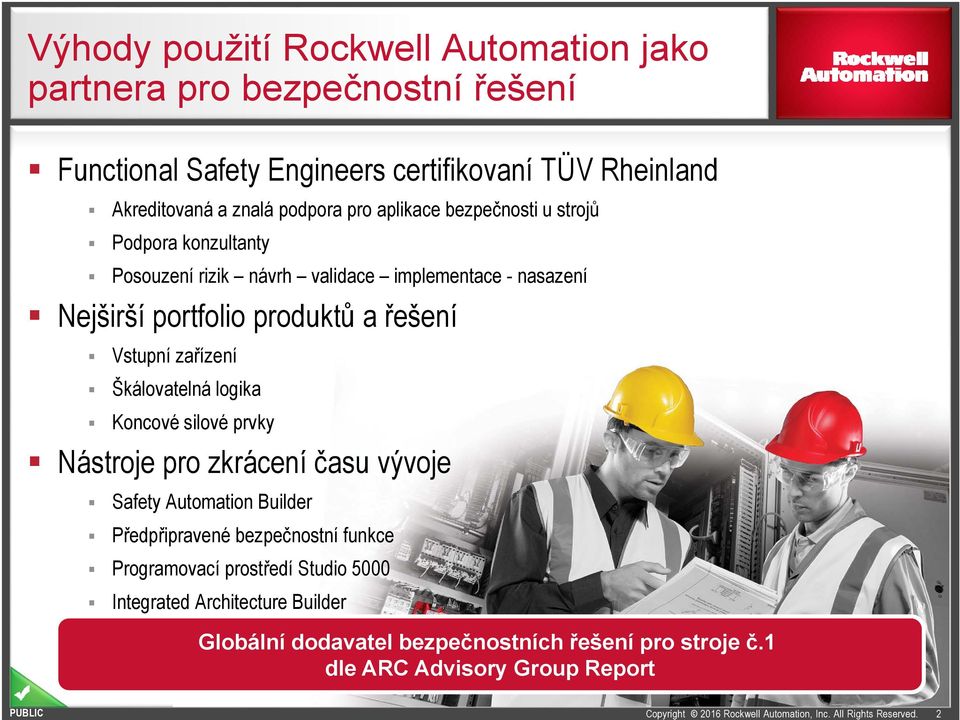

2 Výhody použití Rockwell Automation jako partnera pro bezpečnostní řešení Functional Safety Engineers certifikovaní TÜV Rheinland Akreditovaná a znalá podpora pro aplikace bezpečnosti u strojů Podpora konzultanty Posouzení rizik návrh validace implementace - nasazení Nejširší portfolio produktů a řešení Vstupní zařízení Škálovatelná logika Koncové silové prvky Nástroje pro zkrácení času vývoje Safety Automation Builder Předpřipravené bezpečnostní funkce Programovací prostředí Studio 5000 Integrated Architecture Builder Globální dodavatel bezpečnostních řešení pro stroje č.1 dle ARC Advisory Group Report 2

3 Nejširší a nejkompletnější portfolio výrobků pro bezpečnostní aplikace na strojích Všechny řešení v automatizaci vyžadují vstupy, logiku a výstupní prvky spolu se správním zapojení pro splnění správné funkce. Vstupy Konektivita Logika Konektivita Výstupy Š k á l o v á n í

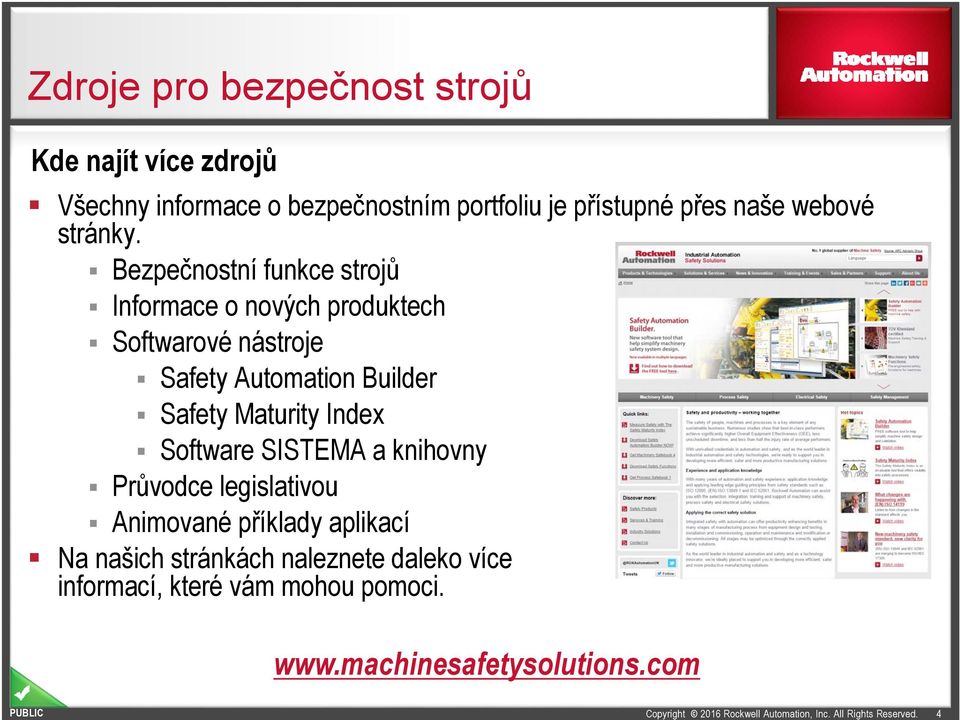

4 Zdroje pro bezpečnost strojů Kde najít více zdrojů Všechny informace o bezpečnostním portfoliu je přístupné přes naše webové stránky. Bezpečnostní funkce strojů Informace o nových produktech Softwarové nástroje Safety Automation Builder Safety Maturity Index Software SISTEMA a knihovny Průvodce legislativou Animované příklady aplikací Na našich stránkách naleznete daleko více informací, které vám mohou pomoci. 4

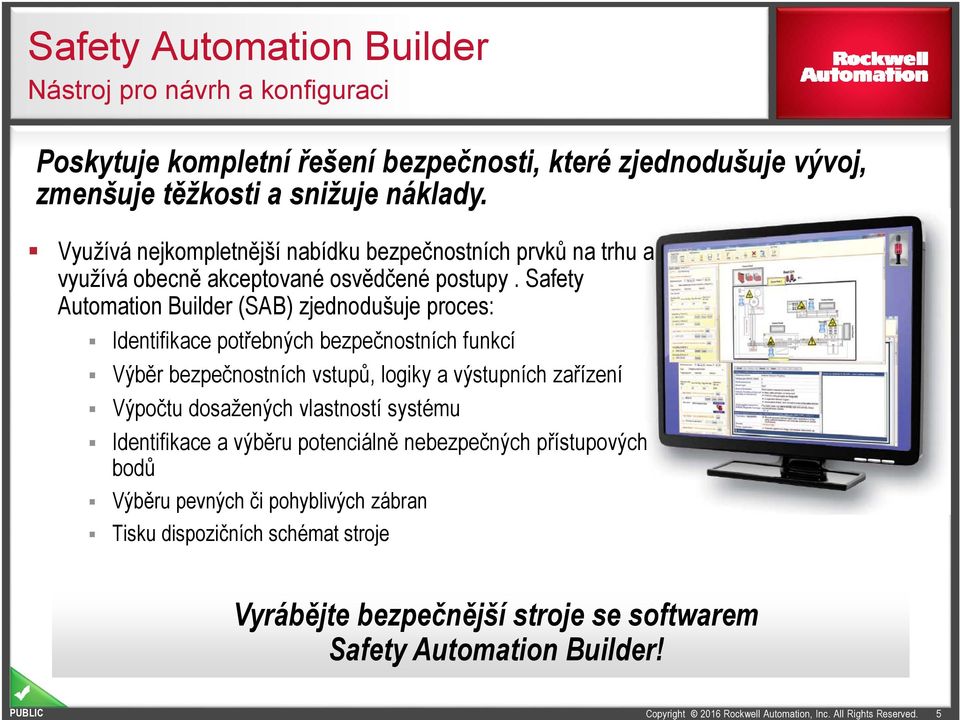

5 Safety Automation Builder Nástroj pro návrh a konfiguraci Poskytuje kompletní řešení bezpečnosti, které zjednodušuje vývoj, zmenšuje těžkosti a snižuje náklady. Využívá nejkompletnější nabídku bezpečnostních prvků na trhu a využívá obecně akceptované osvědčené postupy. Safety Automation Builder (SAB) zjednodušuje proces: Identifikace potřebných bezpečnostních funkcí Výběr bezpečnostních vstupů, logiky a výstupních zařízení Výpočtu dosažených vlastností systému Identifikace a výběru potenciálně nebezpečných přístupových bodů Výběru pevných či pohyblivých zábran Tisku dispozičních schémat stroje Vyrábějte bezpečnější stroje se softwarem Safety Automation Builder! 5

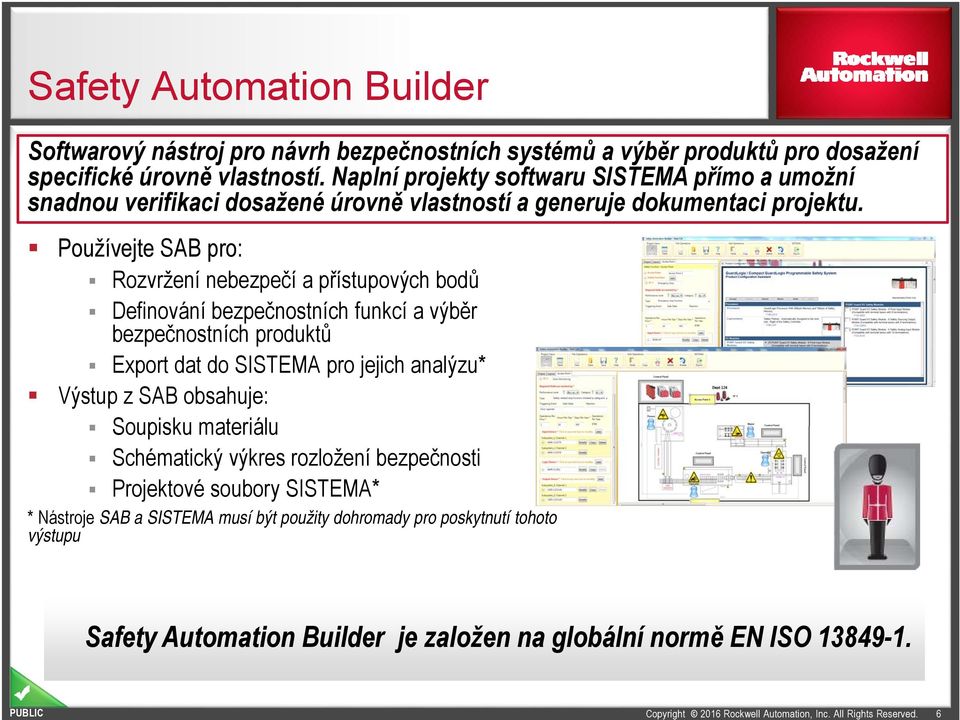

6 Safety Automation Builder Softwarový nástroj pro návrh bezpečnostních systémů a výběr produktů pro dosažení specifické úrovně vlastností. Naplní projekty softwaru SISTEMA přímo a umožní snadnou verifikaci dosažené úrovně vlastností a generuje dokumentaci projektu. Používejte SAB pro: Rozvržení nebezpečí a přístupových bodů Definování bezpečnostních funkcí a výběr bezpečnostních produktů Export dat do SISTEMA pro jejich analýzu* Výstup z SAB obsahuje: Soupisku materiálu Schématický výkres rozložení bezpečnosti Projektové soubory SISTEMA* * Nástroje SAB a SISTEMA musí být použity dohromady pro poskytnutí tohoto výstupu Safety Automation Builder je založen na globální normě EN ISO

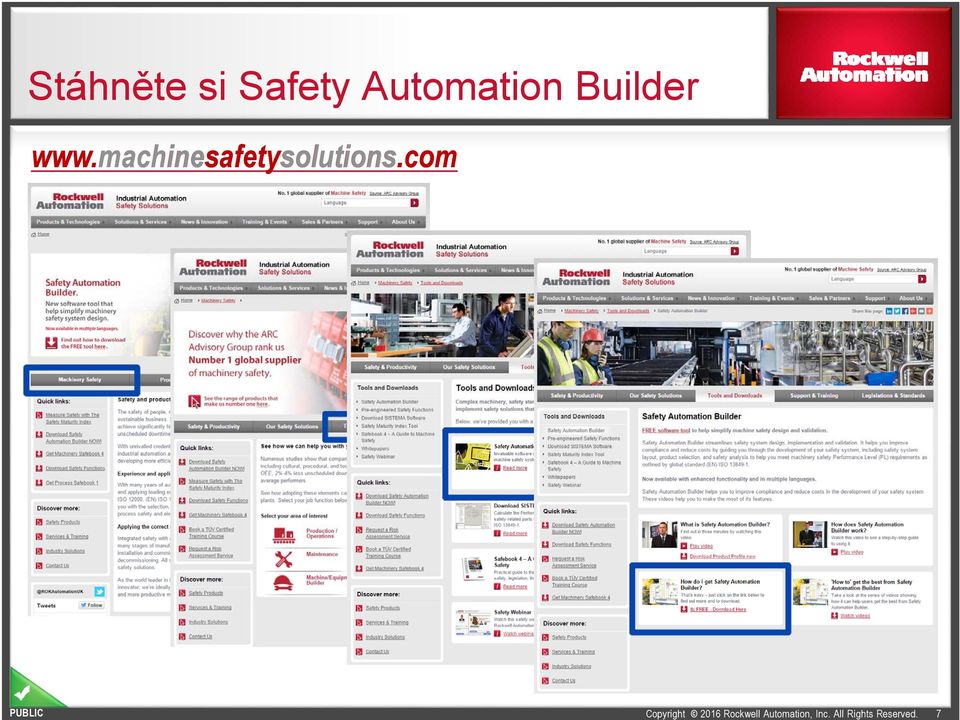

7 Stáhněte si Safety Automation Builder 7

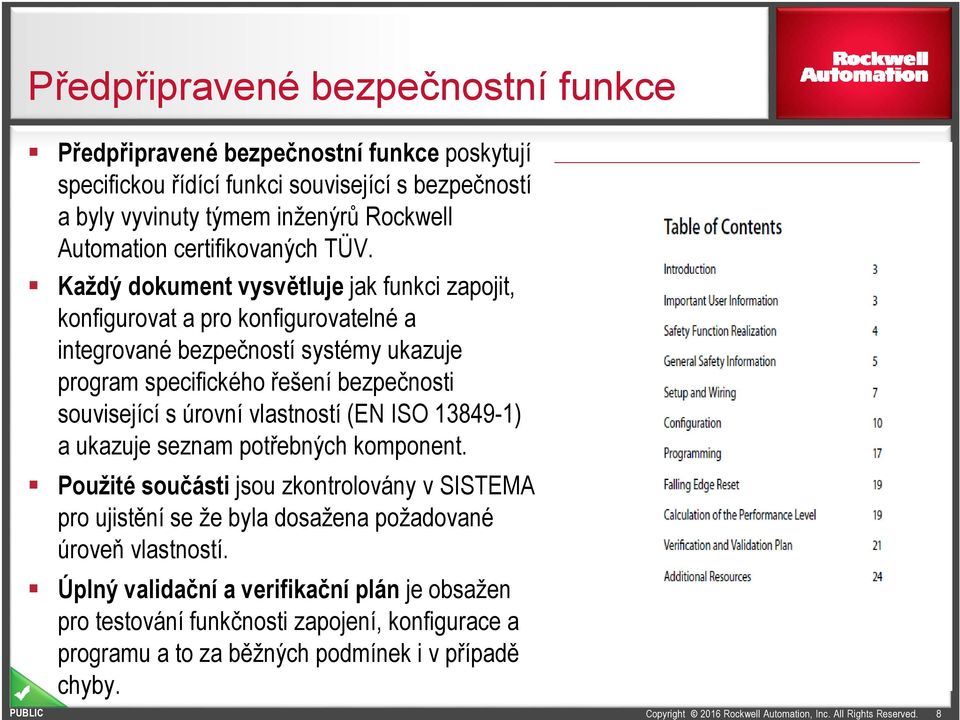

8 Předpřipravené bezpečnostní funkce Předpřipravené bezpečnostní funkce poskytují specifickou řídící funkci související s bezpečností a byly vyvinuty týmem inženýrů Rockwell Automation certifikovaných TÜV. Každý dokument vysvětluje jak funkci zapojit, konfigurovat a pro konfigurovatelné a integrované bezpečností systémy ukazuje program specifického řešení bezpečnosti související s úrovní vlastností (EN ISO ) a ukazuje seznam potřebných komponent. Použité součásti jsou zkontrolovány v SISTEMA pro ujistění se že byla dosažena požadované úroveň vlastností. Úplný validační a verifikační plán je obsažen pro testování funkčnosti zapojení, konfigurace a programu a to za běžných podmínek i v případě chyby. 8

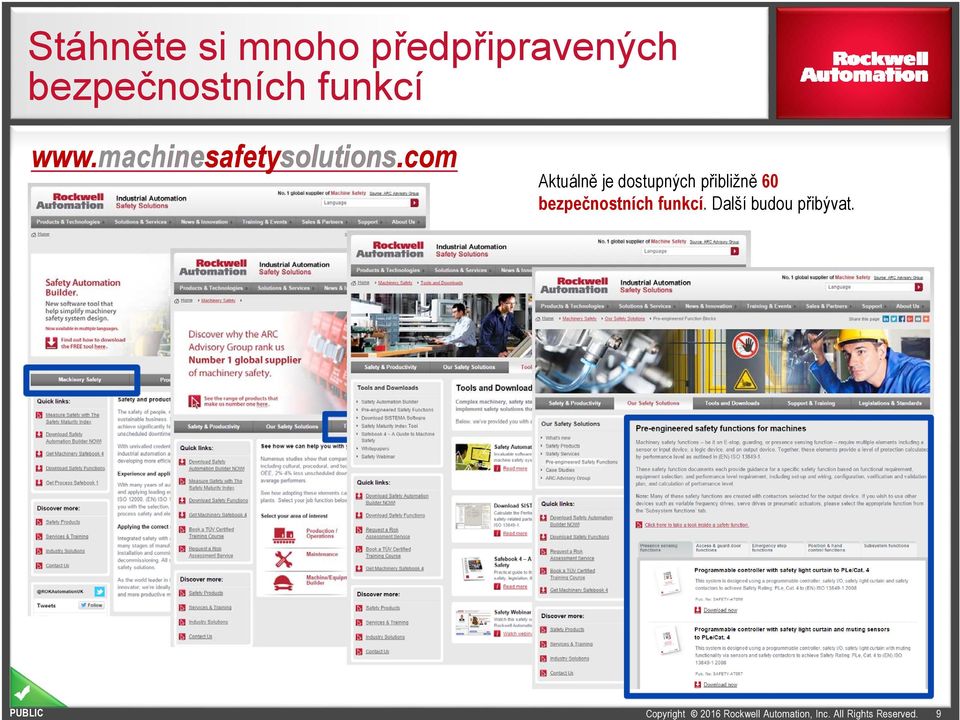

9 Stáhněte si mnoho předpřipravených bezpečnostních funkcí Aktuálně je dostupných přibližně 60 bezpečnostních funkcí. Další budou přibývat. 9

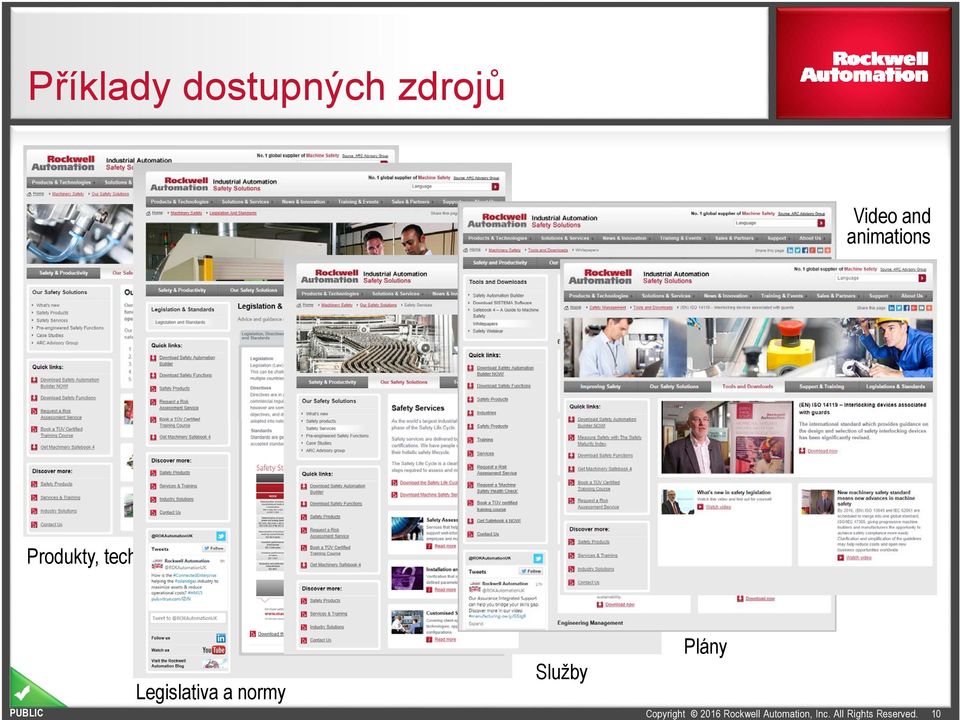

10 Příklady dostupných zdrojů Video and animations Produkty, technologie, novinky Legislativa a normy Služby Plány 10

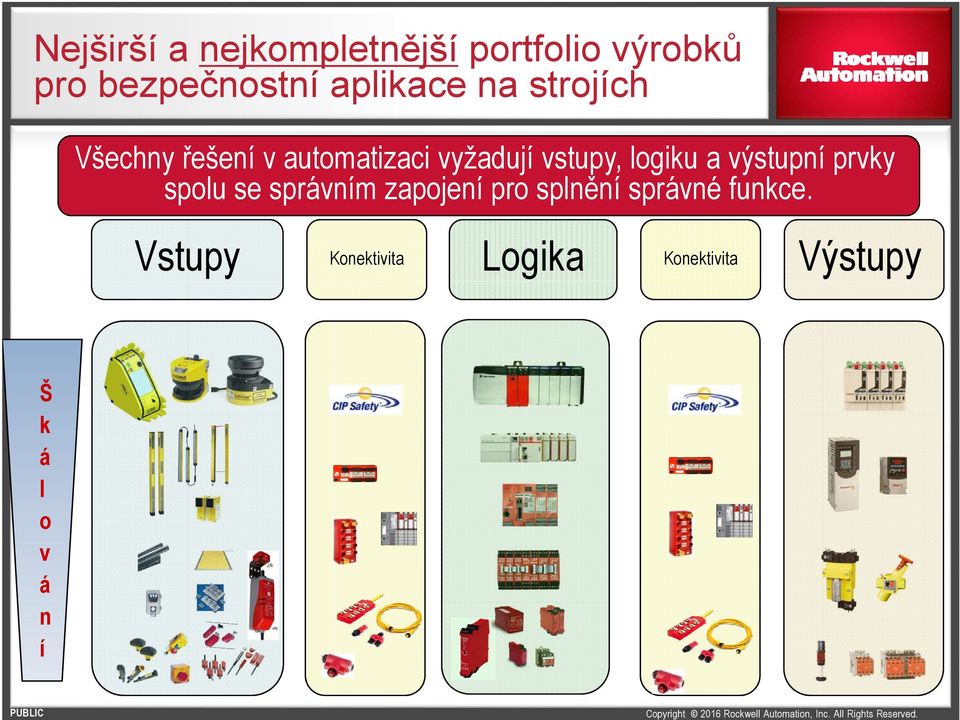

11 Nejširší a nejkompletnější portfolio výrobků pro bezpečnostní aplikace na strojích Všechny řešení v automatizaci vyžadují vstupy, logiku a výstupní prvky spolu se správním zapojení pro splnění správné funkce. Vstupy Konektivita Logika Konektivita Výstupy Š k á l o v á n í

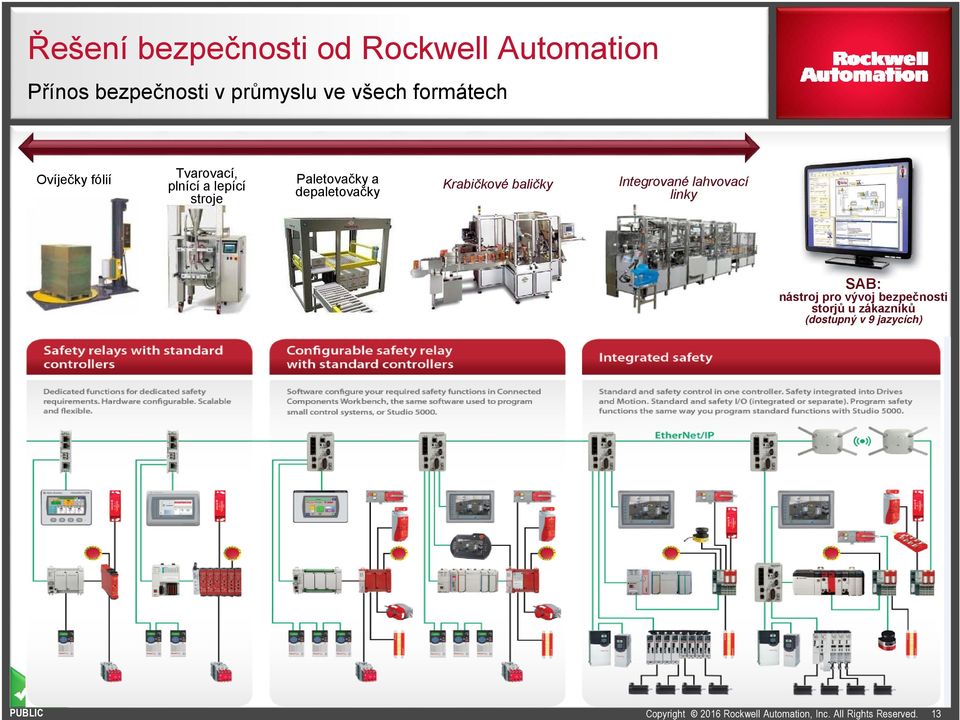

13 Řešení bezpečnosti od Rockwell Automation Přínos bezpečnosti v průmyslu ve všech formátech Ovíječky fólií Tvarovací, plnící a lepící stroje Paletovačky a depaletovačky Krabičkové baličky Integrované lahvovací linky SAB: nástroj pro vývoj bezpečnosti storjů u zákazníků (dostupný v 9 jazycích) 13

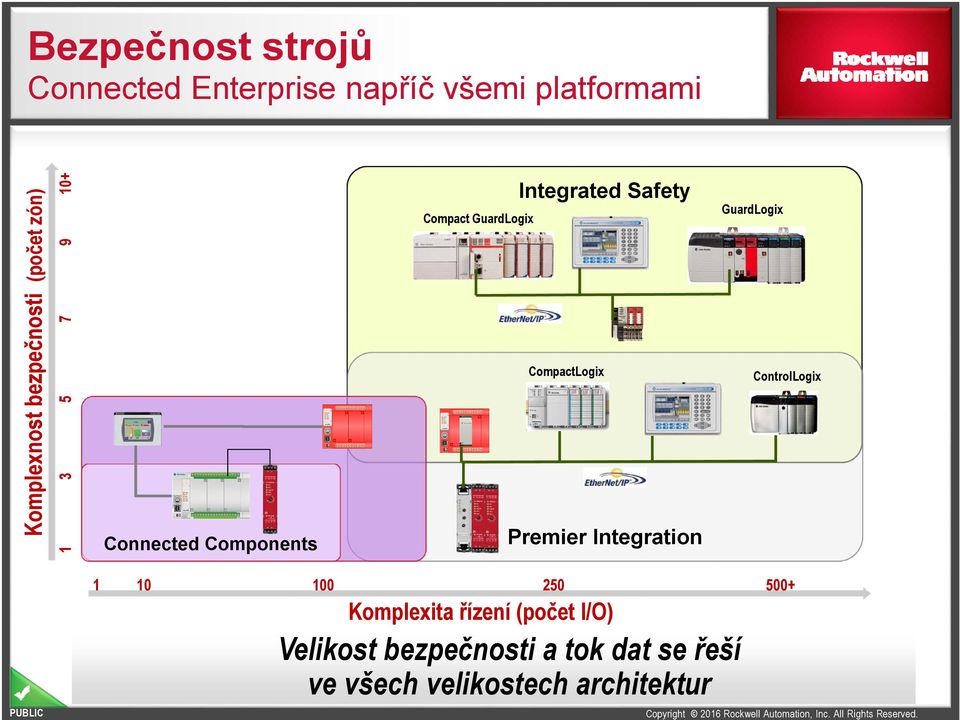

14 Bezpečnost strojů Connected Enterprise napříč všemi platformami Komplexnost bezpečnosti (počet zón) Connected Components Integrated Safety Compact GuardLogix CompactLogix Premier Integration GuardLogix ControlLogix Komplexita řízení (počet I/O) Velikost bezpečnosti a tok dat se řeší ve všech velikostech architektur

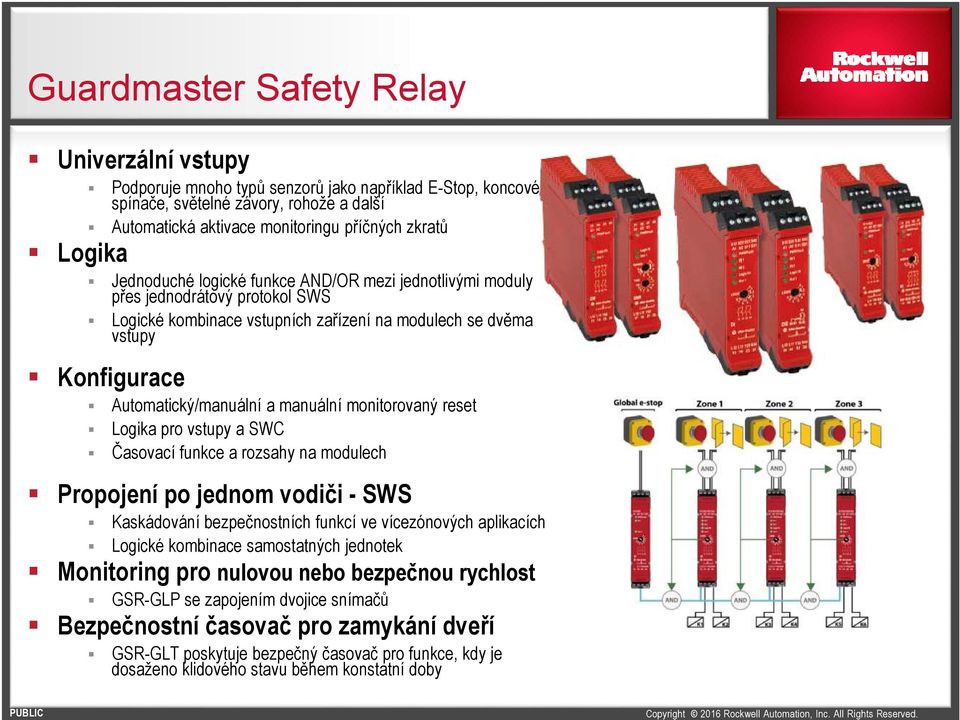

15 Guardmaster Safety Relay Univerzální vstupy Podporuje mnoho typů senzorů jako například E-Stop, koncové spínače, světelné závory, rohože a další Automatická aktivace monitoringu příčných zkratů Logika Jednoduché logické funkce AND/OR mezi jednotlivými moduly přes jednodrátový protokol SWS Logické kombinace vstupních zařízení na modulech se dvěma vstupy Konfigurace Automatický/manuální a manuální monitorovaný reset Logika pro vstupy a SWC Časovací funkce a rozsahy na modulech Propojení po jednom vodiči - SWS Kaskádování bezpečnostních funkcí ve vícezónových aplikacích Logické kombinace samostatných jednotek Monitoring pro nulovou nebo bezpečnou rychlost GSR-GLP se zapojením dvojice snímačů Bezpečnostní časovač pro zamykání dveří GSR-GLT poskytuje bezpečný časovač pro funkce, kdy je dosaženo klidového stavu během konstatní doby

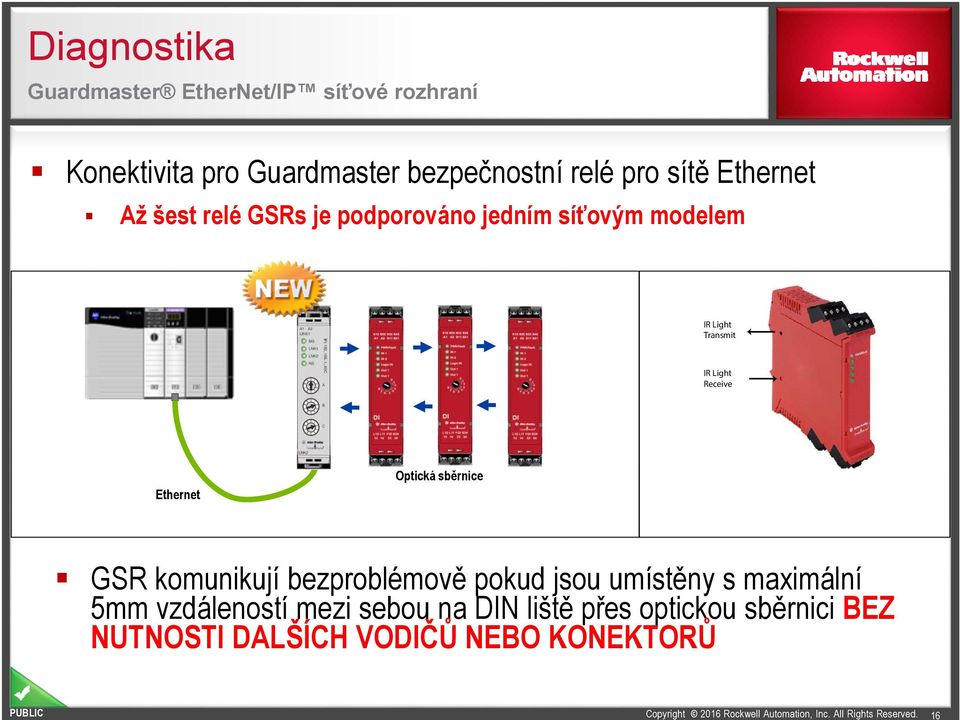

16 Diagnostika Guardmaster EtherNet/IP síťové rozhraní Konektivita pro Guardmaster bezpečnostní relé pro sítě Ethernet Až šest relé GSRs je podporováno jedním síťovým modelem IR Light Transmit IR Light Receive Ethernet Optická sběrnice GSR komunikují bezproblémově pokud jsou umístěny s maximální 5mm vzdáleností mezi sebou na DIN liště přes optickou sběrnici BEZ NUTNOSTI DALŠÍCH VODIČŮ NEBO KONEKTORŮ 16

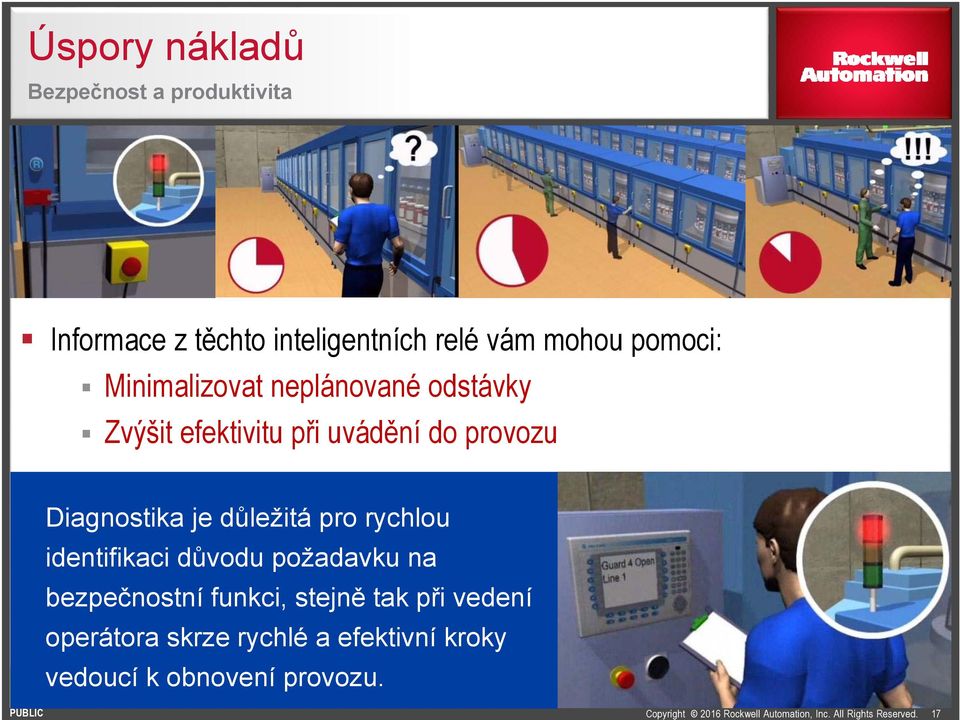

17 Úspory nákladů Bezpečnost a produktivita Informace z těchto inteligentních relé vám mohou pomoci: Minimalizovat neplánované odstávky Zvýšit efektivitu při uvádění do provozu Diagnostika je důležitá pro rychlou identifikaci důvodu požadavku na bezpečnostní funkci, stejně tak při vedení operátora skrze rychlé a efektivní kroky vedoucí k obnovení provozu. 17

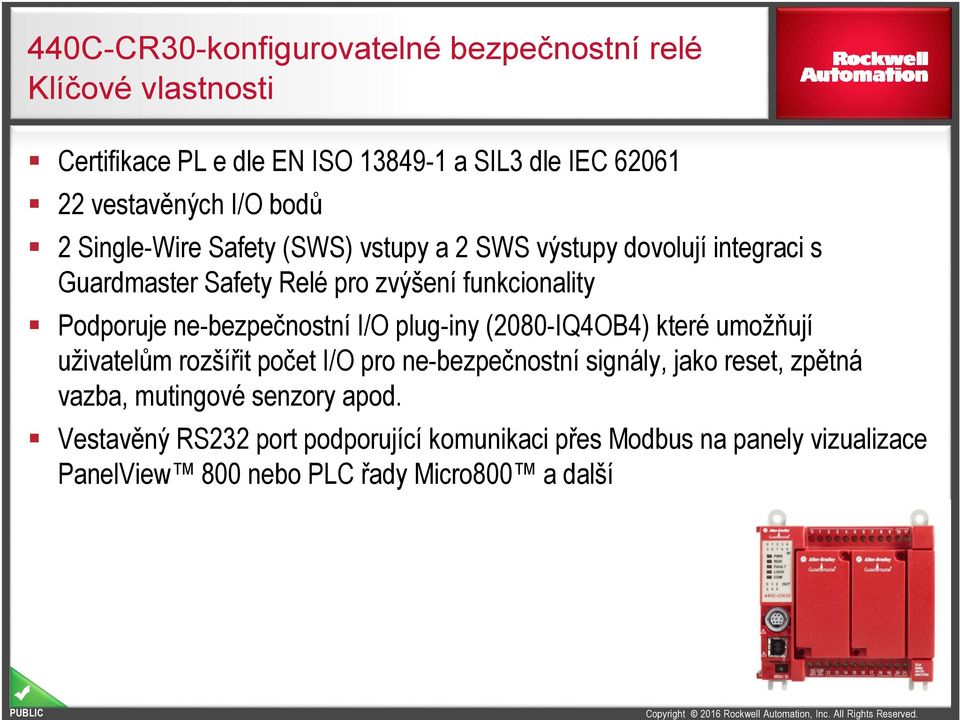

18 440C-CR30-konfigurovatelné bezpečnostní relé Klíčové vlastnosti Certifikace PL e dle EN ISO a SIL3 dle IEC vestavěných I/O bodů 2 Single-Wire Safety (SWS) vstupy a 2 SWS výstupy dovolují integraci s Guardmaster Safety Relé pro zvýšení funkcionality Podporuje ne-bezpečnostní I/O plug-iny (2080-IQ4OB4) které umožňují uživatelům rozšířit počet I/O pro ne-bezpečnostní signály, jako reset, zpětná vazba, mutingové senzory apod. Vestavěný RS232 port podporující komunikaci přes Modbus na panely vizualizace PanelView 800 nebo PLC řady Micro800 a další

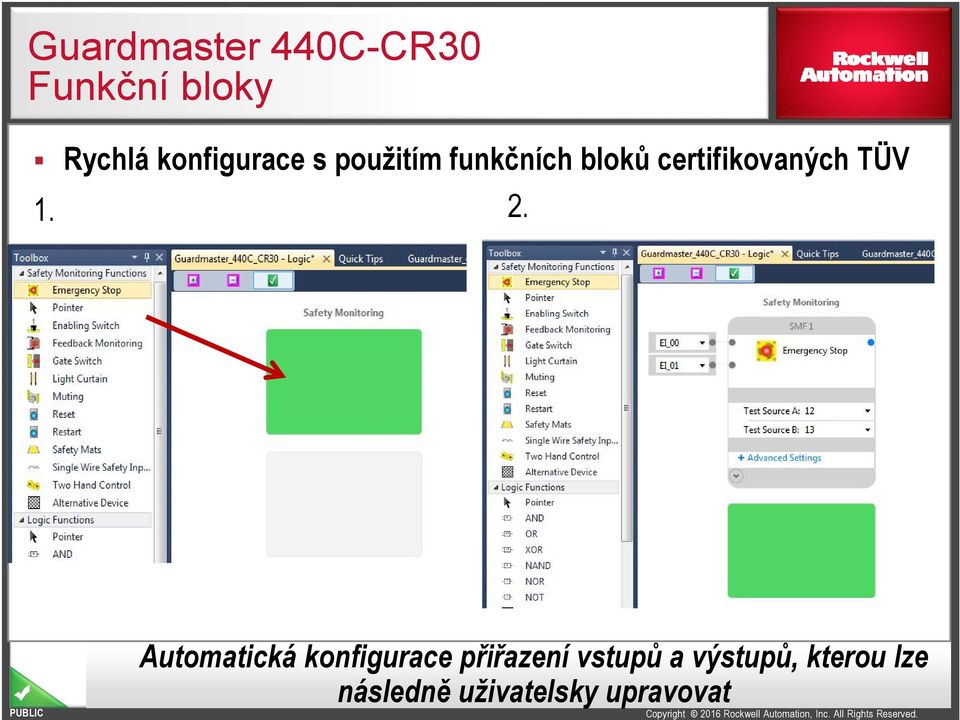

19 Guardmaster 440C-CR30 Funkční bloky Rychlá konfigurace s použitím funkčních bloků certifikovaných TÜV Automatická konfigurace přiřazení vstupů a výstupů, kterou lze následně uživatelsky upravovat

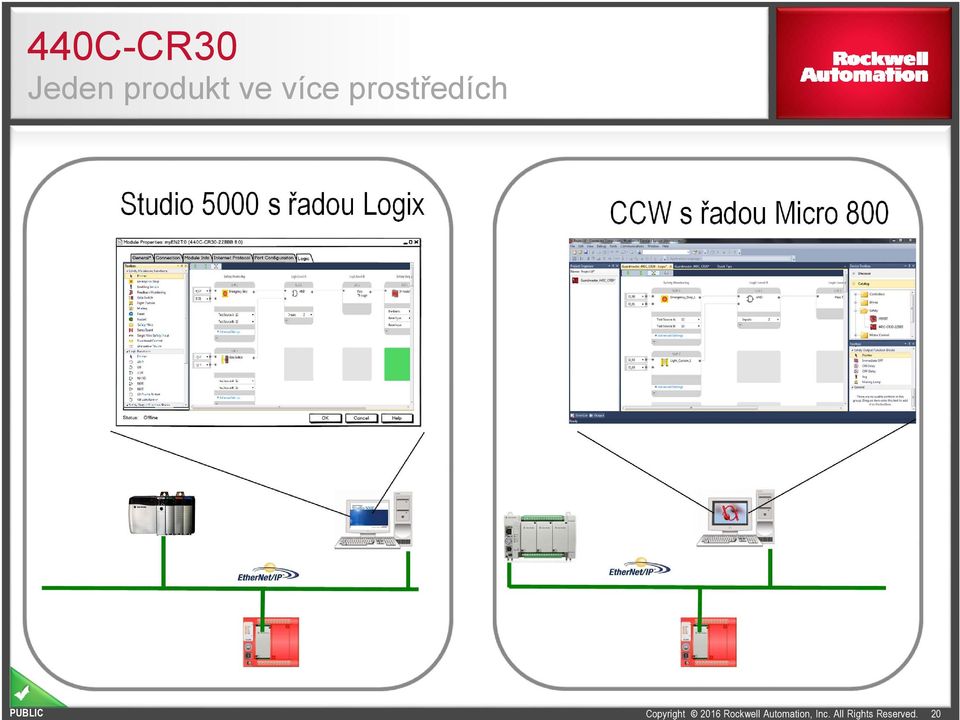

20 440C-CR30 Jeden produkt ve více prostředích Studio 5000 s řadou Logix CCW s řadou Micro

21 Nová verze 2.01 Add-on Profilu AOP s integrovaným editorem pro Guardmaster 440C-CR30 Safety Relé Premier Integration s řídicími systémy Logix: Add-on Profile v2.01 pro software Studio Logix Designer obsahuje plně funkční editor logiky pro bezpečnostní relé Guardmaster 440C-CR30. Jeden software, jeden projekt pro konfiguraci a monitorování bezpečnosti z prostředí systémů Logix pro bezpečnostní relé Guardmaster 440C-CR30. 21

22 GuardLogix Compact Guardlogix ControlLogix integrace bezpečnosti Standartní a bezpečnostní řízení v jednom automatu Jedno měžné šasí Standartní a bezpečnostní řízení na jedné běžné síti Jedno programovací prostředí se Studio 5000 Integrovaná bezpečnost do řady ControlLogix Dvou-procesorové řešení (architektura 1oo2) Certifikace SIL 3 dle IEC PL e dle EN ISO Certifikované bezpečnostní aplikační instrukce CIP Safety přes EtherNet/IP 22

23 Compact GuardLogix 5370 V prodeji! Compact GuardLogix 5370 Řídící systém s integrovanou bezpečností a integrovanými instrukcemi pro pohony (přes EtherNet/IP). Minimální pořizovací náklady a přitom všechny síťové a vizualizační vlastnosti velkých systémů ControlLogix.

24 Compact GuardLogix 5370 v bodech Compact GuardLogix je vysoce výkonný Multi-disciplinární systém, který poskytuje všechny schopnosti populárních řídících systémů CompactLogix, ale zahrnuje také integrované bezpečnostní funkce SIL3, PLe, CAT 4 (dle EN ISO EN IEC 62061) Řízení, Bezpečnost a Motion instrukce v jednom systému CIP Safety bezpečnost přes EtherNet/IP Integrovaný bezpečnostní procesor (partner) Dva integrované EtherNet porty pro kruhovou topologii Certifikované bezpečnostní instrukce Vysoká integrita AOIs 24

25 Compact GuardLogix 5370 Benefity Jeden Systém pro standardní a bezpečnostní řízení Okamžitá integrace dat Maximální diagnostika a její sdílení s vizualizací Jeden Software pro standardní a bezpečnostní řízení Stejný vzhled a postup zjednodušuje tvorbu aplikací Flexibilní design šetří čas Jedna síť pro standardní a bezpečnostní řízení Žádná speciální síť či brána pro bezp. I/O Možnost kombinovat standardní a bezp. I/O Způsobilost a flexibilita Certifikované funkční bloky (přes 100) Možnost vytvořit vlastní (AOI)

26 Compact Guardlogix 5370 popis HW LED indikace Okamžitý přehled stavu LED indikace bezpečnosti Okamžitý přehled stavu Slot pro SD kartu Přepínač módů Resetovací tlačítko Konector pro 1769 I/O Široká škála standardních I/O modulů splní jakékoliv požadavky Integrovaný USB Port Pro snadnou konfiguraci EtherNet Port 2 porty, DLR >25% rychlejší síť v porovnání s L4S CIP Safety

29 SensaGuard Co je SensaGuard? Sensaguard je řada bezpečnostních bezkontaktních spínačů s kódováním pomocí technologie RFID a induktivní technologií pro snímání. Nevyžaduje speciální vyhodnocovací zařízení. 2 polovodičové bezpečnostní výstupy 1 polovodičový pomocný výstup Vnitřní ochrana proti zkratu a přepětí Použití v rozličném prostředí krytí IP69K K dispozici nerezové provedení Integrovaný kabel 3m / 10m, nebo konektor 29

30 SensaGuard Proč používat SensaGuard? Cat 4 PLe dle EN ISO / SIL3 dle IEC Platí i pro zapojení několika snímačů v sérii! K dispozici Low level (standardní kódování) nebo High Level (unikátní kódování) dle ČSN EN ISO Velké spínací vzdálenosti například 15mm On, 35mm Off Tolerance pro zarovnání 7mm pro obě osy Volitelná indikace zarovnání a stavů (diagnostika) Plochá verze s až 45N přídržné síly Integrovaný kabel 3m / 10m, nebo konektor 30

31 SensaGuard Rectangular flat pack Indikace zarovnání: Blíží-li se jednotka maximální snímací vzdálenosti, Diagnostická LED se rozsvítí oranžově a varuje zákazníka, že senzor a protikus je třeba znovu vyrovnanat. Výstupní obvod bude pracovat normálně, jako by jednotka byla v dosahu a status LED byl zelený. Pozn: Indikace zarovnání funguje správně pouze ve znázorněné vzájemné pozici obou částí 31

32 Propojení T-port rozbočovačem 32

33 Propojovací box Propojovací box dostupný pro 4 porty (898D-P84RT-M19) nebo 8 portů (898D-P88RT-M19) Všechny porty musejí být obsazeny, anebo je třeba použití terminátoru Výstupní kabel M23 19-pinů. Box je rovněž vybaven LED indikací. 33

34 SensaGuard Diagnostika sériového zapojení Copyright 2005 Rockwell Automation, Inc. All rights reserved. LED indikace Stála Zelená Stála Zelená Chyba jednotky Blikající Červená Blikající Zelená Blikající Zelená Bezp. relé 34

36 Guardmaster 440G-LZ Co je 440G-LZ? Bezpečnostní zámek pro aplikace s přístupem částí těla v kompletně polovodičovém provedení a s monitorováním výstupů (vlastní diagnostikou) 2 Polovodičové výstupy 1 Polovodičový pomocný výstup indikuje buď zavření krytu, nebo zavření a uzamčení krytu Ochrana proti zkratu a přepětí IP69K a hygienické provedení Verze napětím odemkni nebo napětím uzamkni Kompaktní design pro snadnou montáž (45mm) 270 pozorovací úhel diagnostických LED Actuator Kovový zamykací trn v kovovém pouzdře spojený s vnitřní kovovou kostrou zámku QR kód s URL na podrobný manuál Oboustranné LED Informace o certifikacích Tenký, čistý design, utěsněné těleso (IP69k)

37 Guardmaster 440G-LZ Proč používat 440G-LZ? Cat 4 PLe ČSN EN ISO / SIL3 ČSN EN IEC Platí i pro zapojení několika zámků v sérii! K dispozici Low level (standardní kódování) nebo High Level (unikátní kódování) dle ČSN EN ISO Povinný symbol předepsaný ČSN EN/ISO 14119:2013 mají uvedený zařízení s bezpečným hlídáním uzamčení. Přídržná síla1300n (F zh ) Energetický koeficient Green Spotřeba: pouze 2.5W Verze napětím odemkni nebo napětím uzamkni Bezpečné hlídání pozice krytu a hlídání uzamčení TÜV certifikovaný v PLe pro OBĚ funkce, jak uzavření, tak uzamčení krytu

38 Použití 440G-LZ principy uzamykání Napětím odemknutý a Napětím uzamknutý Napětím odemknutý (PtR) se používá nejčastěji v bezpečnostních aplikacích Zámek zamknutý i při náhlém výpadku napětí a chrání tak nebezpečný prostor před vstupem Napětím uzamknutý (PtL) Ochrana stroje/produkce proti ekonomickým ztrátám Pro bezpečnost lze použít pouze, pokud je dodržena minimální vzdálenost dle EN/ISO

39 Typické aplikace Přístup částí těla Potravinářské a ostatní balící a plnící stroje Výroba polovodičů Automatická montážní zařízení (mimo robotických) (Confidential For Internal Use Only) Copyright 2009 Rockwell Automation, Inc. All rights reserved. 39

41 Advantages of using Rockwell Automation as a Safety Solutions Partner TÜV Rheinland Certified Functional Safety Engineers Accredited, knowledgeable support for machinery safety applications Consultancy support Risk assessment Design Validation Implementation Installation Broadest Portfolio of safety products and solutions Input devices Scalable Logic Final Power Elements Tools to reduce development time Safety Automation Builder Pre-engineered Safety Functions Studio 5000 programming environment Integrated Architecture builder No:1 Global Supplier of Machine Safety Solutions ARC Advisory Group Report 41

42 World s Broadest and Most Complete Machinery Safety Portfolio All safety automation solutions require input, logic and output elements with the correct connectivity to complete a compliant safety function. Inputs Connectivity Logic Connectivity Outputs S c a l e d

43 Machine Safety resources Where to access more resources All the information on the safety portfolio can be accessed through the website. Machinery Safety Functions New product information Software tools Safety Automation Builder Safety Maturity Index SISTEMA software tool and libraries Legislation guidance Application animated examples There is much more also on this website that may help you. 43

44 Safety Automation Builder Design and Configuration Tool Delivering complete safety solutions that streamline development, improve compliance, and reduce cost. Leveraging the industry s most complete offering of safety products and utilizing widely accepted best practices, Safety Automation Builder (SAB) simplifies the process of: identifying required safety functions selecting safety input, output and logic devices calculating the achieved system performance identifying and drawing potentially hazardous access points drawing hard and movable guarding printing out machinery layout drawings Build a safer machine with Safety Automation Builder! 44

45 Safety Automation Builder Software tool to plan safety systems and select products to achieve a specified performance level. Populates SISTEMA projects directly for performance level verification of each safety function and generates project documentation. Use SAB to: layout machine hazards and access points define safety functions and select safety products export data to SISTEMA for analysis* Outputs of SAB include: Bill of Material conceptual safety layout drawings SISTEMA project files* * SAB and SISTEMA tools must be used in conjunction with each other to provide this output Safety Automation Builder is based on global standard EN ISO

46 Download Safety Automation Builder 46

47 Pre Engineered Safety functions A pre engineered safety function provides a specific safety related control function, and has been developed by a team of Rockwell Automation TUV certified engineers Each document explains how to wire, configure, and for configurable and integrated safety logic, program a specified safety solution to a performance level (EN ISO ) using a defined Bill of Materials The components used are checked within Sistema to ensure the required performance level has been achieved. A full validation and verification plan is included to test the functionality has been wired, configured and programmed correctly, and also operates under specific fault conditions. 47

48 Download the many Safety Functions Approximately 60 safety functions currently available. More are being created. 48

49 Examples of resources available Video and animations Products, technologies, what s new. Legislation & Standards Safety Services Whitepapers 49

50 World s Broadest and Most Complete Machinery Safety Portfolio All safety automation solutions require input, logic and output elements with the correct connectivity to complete a compliant safety function. Inputs Connectivity Logic Connectivity Outputs S c a l e d

52 Rockwell Automation Safety Solutions Delivering Industrial Safety in Fully Scalable Formats Shrink wrappers Form fill & seal machines Palletizers & de-palletizers Case packer systems Integrated bottling lines SAB: Ultimate Customer Tool for Safety System Development (9 Languages Supported) 52

53 Machine Safety Connected Enterprise across all platforms Safety Complexity (# zones) Connected Components Integrated Safety Compact GuardLogix CompactLogix Premier Integration GuardLogix ControlLogix Control Complexity Safety scales and data flows in all architectures

54 Guardmaster Safety Relay Universal Inputs Supports numerous sensor types such as E-Stops, interlock switches, light curtains and mats Automatic enabling of cross-loop monitoring Logic Simple AND/OR logic between stand-alone units via single wire cascading logic combination of input devices on dual input modules Configuration Automatic/manual and manual monitored Reset Logic for inputs and SWC Timing functions and ranges on Timer modules Single Wire Safety Connection Cascading of safety functions in multi zone applications Logic combination of stand alone units Monitoring for zero speed, or safe limited Speed GSR-GLP utilising proximity switches Safe Timer for Guard locking applications GSR-GLT provides safe time functions when zero speed is achieved in a constant time period

55 Diagnostics Guardmaster EtherNet/IP Network Interface Connectivity for Guardmaster Safety Relays to Ethernet Networks Up to six GSRs supported by a single network interface IR Light Transmit IR Light Receive Ethernet Optical Bus System Optical Bus System GSRs communicate seamlessly when mounted within 5mm of each other through the optical bus system No need for extra wires or connectors 55

56 Cost Savings Safety and productivity Information from these intelligent safety relays helps you to: Minimize unplanned downtime Increase efficiencies for startup Diagnostics are critical for quickly identifying the reason for the demand on the safety system as well as guiding operators through a quick and effective recovery 56

57 440C-CR30-configurable safety relay- Key Features The key features of the Guardmaster 440C-CR30 safety relay are: Certified to PL e, SIL3, EN ISO , IEC embedded safety I/O points 2 Single-Wire Safety (SWS) inputs and 2 SWS outputs allows integration with Guardmaster Safety Relays to expand safety functionality Supports standard control I/O plug in modules (2080-IQ4OB4) which allows a user to expand their I/O count for non-safety rated signals - resets, feedback circuits, muting sensors Embedded RS232 port supports Modbus communications to PanelView 800 HMIs or Micro800 controllers

58 Guardmaster 440C-CR30 Function Blocks Rapid configuration with TUV Certified function blocks Auto Configuration of I/O based on Function block assignment

59 440C-CR30 One Product in Multiple Environments Studio 5000 with Logix CCW with Micro

60 New Version 2.01 Add-on Profile AOP with Integrated Editor for Guardmaster 440C-CR30 Safety Relays Premier Integration with Logix control systems: Add-on Profile v2.01 for Studio 5000 Logix Designer software will contain fully functional Logic editor for the Guardmaster 440C-CR30 safety relay. Single software/project for configuring and monitoring Logix controller and Guardmaster 440C-CR30 safety relays. 60

61 GuardLogix Compact Guardlogix ControlLogix safety integration Standard control and safety control in one controller One common chassis Standard and safety control on common networks Single programming environment with Studio 5000 ControlLogix Integrated Safety Dual Processor Solution (1oo2 Architecture) SIL 3 Certification per IEC PL e according to EN ISO Certified Safety Application Instructions CIP Safety over EtherNet/IP 61

62 Compact GuardLogix 5370 Aviable now! Compact GuardLogix 5370 Safety controller provides integrated safety and integrated Motion(Via EtherNet/IP) capabilities in a single controller and used the same configuration, networking and visualization environment as the Large-scale ControlLogix based systems, providing scalable integrated safety and motion option for a wider range of machines

63 Compact GuardLogix 5370 Highlights Compact GuardLogix is a high performance, Multi-discipline controller that provides the full capabilities of the popular CompactLogix Controller, but also includes Integrated safety capability SIL3, PLe, CAT 4 safety control (EN ISO EN IEC 62061) Standard,Safety and Motion control in the same controller CIP Safety over EtherNet/IP Embedded safety partner Embedded dual Ethernet port supports Device Level ring configuration Certified Safety Instructions High Integrity AOIs 63

64 Compact GuardLogix 5370 Benefit One controller for Standard and Safety Control No Extra Time For Data Integration Better diagnostics, Easy data sharing up to HMI One Software for Standard and Safety Control Same look & feel, Speeds up application building Design Flexibility saves time One network for Standard & Safety Control No special network or gateways for IOs Ability to mix and match with standard IOs Capable and flexible Certified Safety instructions (More than 100) Also facilitates to create your own (AOI)

65 Compact Guardlogix 5370 Anatomy LED indicator status at glance LED indicator Safety Status at glance SD card slot Mode Switch Reset Button Connector to 1769 IO Wide range of standard I/O modules to meet virtually any need Integrated USB Port Easy to program and configure EtherNet Port 2 ports, DLR >25% improvement on Network PPS compare to L4S CIP Safety

68 SensaGuard What is SensaGuard? Sensaguard is a range of non contact switches using RFID technology for coding and inductive technology for sensing. Does not require a dedicated controller. 2 Solid State Safety outputs 1 Solid State Auxiliary output Short circuit and over voltage protection Environment friendly - IP69K rating Stainless steel barrel available All available with 3m / 10m / Or QD connections 68

69 SensaGuard Why use Sensaguard? Cat 4 PLe EN ISO / SIL3 EN IEC rated switch. Even when connected in Series Products available either Low Level (standard coding) or High Level (unique coding) ISO Large sensing distance typically 15mm Assured On, 35mm assured off distance Tolerance to misalignment 7mm in both axis Margin indication feature Latch version provides up to a 45N holding force All available with 3m / 10m / Or QD connections 69

70 SensaGuard Rectangular flat pack Margin Indication Feature: When the unit is reaching maximum sensing distance the Status/Diag LED will light Amber warning the customer that the sensor and actuator should be re-aligned. The output circuit will work normal as if the unit was in range and the Status/Diag LED was Green. Note: The margin indication only works in the orientation as show above 70

71 Connectivity T-port/Splitter 71

72 Connectivity by connection box Connection box available with either 4 ports (898D-P84RT-M19) or 8 ports (898D-P88RT-M19) All ports must have a connection, if not used, a shorting plug must be fitted. Connection cable is M23 with 19 cores. Connection box has l.e.d. status indication. 72

73 SensaGuard Troubleshooting Series circuit Copyright 2005 Rockwell Automation, Inc. All rights reserved. Unit LED Solid Green Solid Green Unit Fault Blinking Red Blinking Green Blinking Green Safety Relay 73

75 Guardmaster 440G-LZ What is the 440G-LZ? Guard locking switch for partial body applications with solid state design and monitored outputs 2 Solid State Safety outputs 1 Solid State Auxiliary output either door closed, or door closed and locked Short circuit and over voltage protection IP69K and hygienic design Power-to-Release and Power-to-Lock versions Compact design optimized for ease of mounting Diagnostic info provided with 2 bright 270 LEDs Actuator Metal holding bolt (inserts into the metal bracket and sensor assembly) Bar code with URL link to user manual LEDs (both sides) Global approvals Slim, clean design, sealed body (IP69k)

76 Guardmaster 440G-LZ Why use the 440G-LZ? Category 4 Ple to EN ISO even when connected in Series Products available either Low Level (standard coding) or High Level (unique coding) ISO A required symbol from the EN/ISO 14119:2013 standard is marked on the device to show that the switch has a safety-rated lock monitoring function High holding force of 1300N (Fzh) Energy Efficient Green Device: only uses 2.5W Power-to-Release and Power-to-Lock versions The safety function and safety outputs include both the monitoring of the guard position and lock status TÜV certified PLe for BOTH the door position and lock monitoring functions

77 Applications The 440G-LZ is available in two versions Power-to-Release and Power-to-Lock Power-to-Release model is almost always used for safety applications Removal of power does not unlock to allow access to the hazard Power to Lock model Protects the machine/ production against economic consequences Can be used for safety if the minimum (safe) distance is provided in accordance with EN/ISO

78 Typical Applications Partial Body Access Food and non-food packaging and bottling machinery Semiconductor machinery Automated assembly equipment (nonrobotic) (Confidential For Internal Use Only) Copyright 2009 Rockwell Automation, Inc. All rights reserved. 78
