FC2030 Ústředna požární signalizace

Transkript

1 FC2030 Ústředna požární signalizace Řada FS20 (MP5.0) Sinteso Modulární, předsestavená, mikroprocesorová ústředna elektrické požární signalizace s integrovaným ovládacím terminálem pro postupnou modernizaci na systém Sinteso Připojení až 756 adresných prvků Zpracování signálů od hlásičů řad: FD20 zařízení řady Sinteso kolektivní hlásiče požáru řad MS7/9/24, DS, Synova 600, SIGMACON adresovatelné hlásiče řad MS9i, AnalogPLUS, Interactive adresovatelné hlásiče pro prostředí s nebezpečím výbuchu řady Sinteso Ústředna může být použita samostatně nebo ji lze připojit na síť Do jedné sítě lze připojit až 64 stanic (ústředen a ovládacích terminálů požární signalizace) Integrovaná funkce pro nouzový provoz Redundantní síťový nód, degradovaný provoz dle EN 54 Interface pro rychlý Ethernet pro vytvoření heterogenní sítě Integrovaný ovládací terminál Jako volitelné komponenty lze přidat tiskárnu, klíčový spínač a LED indikátory Sloty pro sériové porty RS232, RS485 Krabice pro max. 2 přídavné karty Záložní napájení pro až 72 hodin provozu Možnost dálkového načtení uložených dat Nahrání firmware pro všechny komponenty ústředny vybavené mikroprocesory

2 Přehled systému Linková karta FCL200-A (FDnet) 4 smyčky na kartu (s max. 252 adresami na linkovou kartu) 2 integrované smyčky (4 s rozšířením smyčky) Link. karta FCL2002-A (kolektivní) Linková karta FCL2003-A (MS9i) 8 linek na linkovou kartu 2 smyčky na linkovou kartu (s max. 00 adresami na linkovou kartu) Link. karta FCL2005 (AnalogPLUS) Linková karta FCL2006 (Interactive) 4 smyčky na linkovou kartu (s smyčka na linkovou kartu (s max. 28 adresami na link. kartu) max. 28 adresami na link. kartu) L. karta FCL2007 (Interactive-Ex) otevřená linka na link. kartu (s max. 32 adresami na link. kartu) FCI2008-A I/O karta (programovatelná) FCI2009-A I/O karta (houkačky/hlídaná) FCI2007-A I/O karta (DP) 2 volně programovatelných vstupů/výstupů na I/O kartu 8 hlídaných linek pro houkačky nebo hlídané výstupy Poplach, porucha, lokální poplach Možné kombinované použití, ale s max. 2 kartami na ústřednu. 2

3 Topologie sítí Až 32 ústředen a ovládacích terminálů požární signalizace lze připojit do jedné podsítě (FCnet/SAFEDLINK) nebo až 6 stanic, když je podsíť připojena k nadstavbovému systému Pomocí optické páteřní sítě (FCnet/LAN) lze vzájemně sítí propojit až 4 výše uvedených podsítí (každá až po 6 stanicích). Celá síť může obsahovat až 64 stanic. podrobností o propojení sítěmi získáte z katalogového listu

4 Charakteristika Funkční části FC2030 je modulární ústředna požární signalizace s integrovaným ovládacím terminálem pro modernizaci menších stávajících systémů požární signalizace. Integrovaná krabice pro karty se dvěma pozicemi může být využita pro: Linkové karty FDnet, FCL200-A Kolektivní linkové karty, FCL2002-A Linkové karty MS9i, FCL2003-A Linkové karty AnalogPLUS, FCL2005-A Linkové karty Interactive, FCL2006-A Linkové karty Interactive-Ex, FCL2007-A V případě poruchy lze linkové karty měnit bez nutnosti vypnout napájení ústředny. Konfigurace detekčního stromu a ovládání návazností je možná z ovládacího terminálu nebo pomocí konfiguračního nástroje. Podle různých kritérií může být uloženo až 2000 událostí. Automatické přepínání letního/zimního času. Připojení nadstavbového systému Siemens. Ovládací terminál Na ovládacím terminálu jsou umístěné následující komponenty: CPU modul a elektronika ovládacího terminálu Konektor na Ethernet Sloty pro moduly RS232 a RS485 a síťové moduly (SAFEDLINK) Místo pro klíčový spínač 'KABA' nebo 'Nordic' Prostor pro tiskárnu událostí Karta pro periférie Na kartě pro periférie jsou k dispozici: Přípojné svorky pro FDnet smyčky, dálkový přenos (poplach, porucha), výstup pro houkačky, programovatelné ovládací vstupy/výstupy, hlídaný výstup pro poplach a poruchu, nouzové napájení, napájecí zdroj Pozice pro modul rozšíření smyček (FDnet) Krabice pro karty (2 pozice) Na panelu v zadní části ústředny jsou k dispozici konektory pro připojení max. 2 linkových karet (FDnet, kolektivní, MS9i, Interactive, Interactive-Ex, AnalogPLUS). Napájení 50 W, nouzové napájení Napájení je určeno pro hardware ústředny a dobíjení záložních baterií Baterie napájí ústřednu v případě poruchy síťového napájení Rozsah aplikací Skříň ústředny Kolmo na záda skříně ústředny lze na čepy umístit otočnou přídavnou montážní desku pro: modul pro zařízení HZS modul pro houkačky (lze jej též instalovat na U-lištu TS35) Programování systému Konfigurační nástroj (SintesoWorks) umožňuje přizpůsobit systém specifickým požadavkům zákazníka. FC2030 FC2030 je navržena pro modernizaci stávajících, středně velkých systémů. Ústředna je vhodná pro hladký přechod od starších systémů EPS k systému Sinteso. 4

5 Ovládání Každá ústředna má vestavěný ovládací terminál. Navíc lze ústřednu ovládat přes externě připojený ovládací terminál FT2040. Podrobnosti a další informace naleznete v katalogovém listu Přehled ústředny požární signalizace FC2030-AA (modulární) Skříň ústředny (Comfort) Rozšíření FC2030-AA FH2003-A FH2005-A Skříň (Comfort) Skříň (Large) 430 x 796 x 60 mm 430 x 796 x 260 mm 2 smyčky + krabice pro 2 přídavné Prázdné skříně pro různé využití linkové karty jako např. pro přídavné baterie, Prostor pro větší baterie FDnet, kolektivní, MS9i, indikační pole nebo 4 x FA2006-A (26 Ah) nebo Interactive (-Ex), AnalogPLUS tiskárnu událostí 4 x FA2007-A (45 Ah) nebo S napájecím zdrojem (50 W) např. pro přídavné baterie, 2 x FA2008-A (65 Ah) Kapacita baterií max. 26 Ah 2 x FA2003-A (7 Ah) nebo 2 x FA2004-A (2 Ah) nebo 2 x FA2005-A (7 Ah) nebo 2 x FA2006-A (26 Ah) Rozšíření FTO200-A FH2007-A FH2002-A FH2004-A Tiskárna událostí Skříň (Std. + přihr. na plány) Prázdné skříně pro různé využití může být vestavěna 430 x 398 x 60 mm Skříň (Standard) Skříň (Large Extension) 430 x 398 x 60 mm 430 x 398 x 260 mm Modul RS232 musí být objednán zvlášť Prázdná skříň na dokumenty např. pro přídavné baterie, Prostor pro větší baterie A4, hloubka 50 mm indikační pole nebo 2 x FA2007-A (45 Ah) nebo tiskárnu událostí 2 x FA2008-A (65 Ah) Prostor pro baterie: 2 x FA2003-A (7 Ah) nebo 2 x FA2004-A (2 Ah) Přídavná indikační pole Externí tiskárna FCM2038-A2 FCM2036-A2 DL skupin indikátorů 96 skupin indikátorů Jehličková tiskárna (externí) Každá skupina Každá skupina RS232 interface Jedna LED s volbou červená nebo zelená + jedna žlutá LED Jedna LED s volbou červená nebo zelená + jedna žlutá LED Pro rozšiřování Pro rozšiřování Modul RS232 musí být objednán zvlášť 5

6 Uspořádání FC2030 ve skříni (Comfort) , 5, 6, Základní vybavení Označení Poznámky Záda skříně (Comfort) FHA2003-A 2 Karta pro periferie (2 smyčky) FCI2002-A Poz. -6 > Základní vybavení 3 Napájecí zdroj (SV 24V-50 W) V24230-Z6-A5 4 Svorky pro síťové napájení na DIN Místo pro zásuvku, reléové moduly, atd. lištu TS35 5 Ovládací terminál FCM20xx-xx Kombinace CPU a ovládání vč. krytu 6 Konektory pro linkové moduly (2 sloty) FCA2007-A Pro linkové karty kolektivní a/nebo MS9i 7 Prostor pro baterie 2 x 2 V / 7 26 Ah Rozšíření 8 Reléový modul Z3B7 Relé pro ovládání návazností 9 Tiskárna událostí FTO200-A Pro záznam událostí 0 Klíčový spínač (KABA) FTO2005-C Klíčový spínač (Nordic) FTO2006-B Pro zpřístupnění ovládání Montážní deska FHA2007-A Např. pro modul zařízení pro HZS 2 Modul pro rozšíření smyček (FDnet) FCI2003-A Pro rozšíření smyček z 2 na 4, počet adres zůstává stejný 3 Linková karta (kolektivní) FCL2002-A Pro 8 kolektivních linek MS7/9/24, DS, Synova 600, SIGMACON 4 Linková karta (MS9i) FCL2003-A Pro 2 adresovatelné linky MS9i (max. 00 adres) 5 Linková karta (AnalogPLUS) FCL2005-A Pro 4 adresovatelné linky AnalogPLUS 6 Linková karta (Interactive) FCL2006-A Pro adresovatelnou linku Interactive 7 Linková karta (Interactive-Ex) FCL2007-A Pro adresovatelnou linku Interactive-Ex 8 Modul RS485 (izolovaný) FCA2002-A Pro periferní zařízení s rozhraním RS485 9 Modul RS232 (izolovaný) FCA200-A Pro stanice s portem RS Síťový modul (SAFEDLINK) FN200-A Pro zasíťování více stanic 6

7 2 Opakovač (SAFEDLINK) FN2002-A Pro rozšíření systémové sběrnice FCnet, max. mezi 2 stanice (instalace přímo na povrch, na U-lištu TS35 nebo do krabiček FDCH29/292) 22 Modul pro houkačky FCA2005-A Pro rozdělení na 4 konvenční houkačkové linky 23 Baterie (2 V, 26 Ah, VDS) FA2006-A Pro nouzové napájení 24 Modul pro zařízení HZS FCI200-D Pro OPPO, KTPO 25 Souprava pro vestavbu do 9" skříně FHA206-A Pro instalaci do skříní jiných výrobců 26 Čelo pro skrytou montáž 2HU FHA205-A Pro skrytou instalaci skříně 27 Licenční klíč Sx FCA20xx Pro rozšíření o zvláštní funkce 28 Souprava kabelů (komunikace) FCA204-A Pro pružné kabelové propojení k modulům na ovládacím terminálu Technická data Síťové napětí 230 Vstř. Výkon 50 W Provozní napětí 2 28,4 V Provozní proud max. 5 A Kapacita baterií 2 x 2 V, 26 Ah Hlídání baterií ano Hlídání napájení ze sítě ano Připojitelné hlásiče řady Sinteso, MS7/9/24, MS9i, DS, Synova 600, SIGMACON Počet adres FDnet max. 252 Počet linek Integrované FDnet smyčky nebo otevřené linky s rozšířením smyčky 2 / 4 4 / 8 Kolektivní (8 na linkovou kartu) MS9i (2 na linkovou kartu) Interactive ( na linkovou kartu) Interactive-Ex ( na linkovou kartu) AnalogPLUS (4 na linkovou kartu) Integrované vstupy/výstupy Reléový výstup Dálkový přenos poplachu Dálkový přenos poruchy Hlídané výstupy Poplach Porucha Houkačka Volně programovatelné vstupy/výstupy Ovládání Pozic pro sériový interface RS232, RS485 2 Pozic pro síťový modul 2 Pozic pro modul rozšíření smyček Konektorů pro linkové karty (zadní strana ústředny) 2 Místo pro soupravu kabelů (komunikace) 2 max. 6 max. 4 max. 2 max. 2 max. 4 8 integrované Modul pro houkačky max. Zásuvka Ethernet RJ45 Provozní teplota C Skladovací teplota C Vlhkost (bez kondenzace) 95 % rel. Rozměry (Š x V x H) Bez předního krytu ústředny S předním krytem ústředny 430 x 796 x 60 mm 430 x 796 x 88 mm Barva: Skříň / Kryt šedá, ~RAL 7035 / bílá, ~RAL 900 Krytí (IEC 60529) IP30 Normy EN 54-2, EN 54-4 Schválení VdS LPCB FM G bn/02 schváleno 7

8 Podrobnosti pro objednání Typ Obj. číslo Popis Hmotnost FC2030-AA S54400-C2-A Ústředna požární signalizace (modulární) kg Rozšíření Z3B7 BPZ: Reléový modul 250 V stř. / 0 A ( relé) kg FTO200-A A5Q Tiskárna událostí kg A5Q Náhradní rulička papíru (0 ks) kg FTO2005-C A5Q00003 Klíčový spínač (KABA) 0.03 kg FTO2006-B A5Q Klíčový spínač (Nordic) kg FHA2007-A A5Q00005 Montážní deska kg FCI2003-A A5Q Modul pro rozšíření smyček (FDnet) kg FCL2002-A A5Q Linková karta (kolektivní) 0.20 kg FCL2003-A A5Q Linková karta (MS9i) 0.20 kg FCL2005-A S54400-A07-A Linková karta (AnalogPLUS) 0.20 kg FCL2006-A S54400-A08-A Linková karta (Interactive) 0.20 kg FCL2007-A S54400-A34-A Linková karta d (Interactive-Ex) 0.20 kg FCA2002-A A5Q Modul RS485 (izolovaný) kg FCA200-A A5Q Modul RS232 (izolovaný) kg FN200-A A5Q Síťový modul (SAFEDLINK) kg FN2002-A S24236-B2502-A Opakovač (SAFEDLINK) 0.54 kg FCA2005-A A5Q Modul pro houkačky 0.40 kg FCA204-A A5Q Souprava kabelů (komunikace) kg FCI200-D A5Q Modul pro zařízení HZS kg FH2002-A A5Q Skříň (Standard) kg FH2007-A A5Q Skříň (Std. + přihrádka na plány) kg FH2004-A A5Q Skříň (Large extension).820 kg FH2003-A A5Q Skříň (Comfort) kg FH2005-A A5Q Skříň (Large) kg FCM2038-A2 S54400-B46-A Přídavné indikační pole (48x LED ind.) kg FCM2036-A2 S54400-B47-A Přídavné indikační pole (96xLED ind.) kg FHA206-A A5Q Souprava pro vestavbu do 9" skříně kg FHA205-A A5Q Čelo pro skrytou montáž 2HU 5.00 kg FN2006-A S54400-A6-A Modul pro optickou síť (SM) kg FN2007-A S54400-A62-A Modul pro optickou síť (MM) kg 8

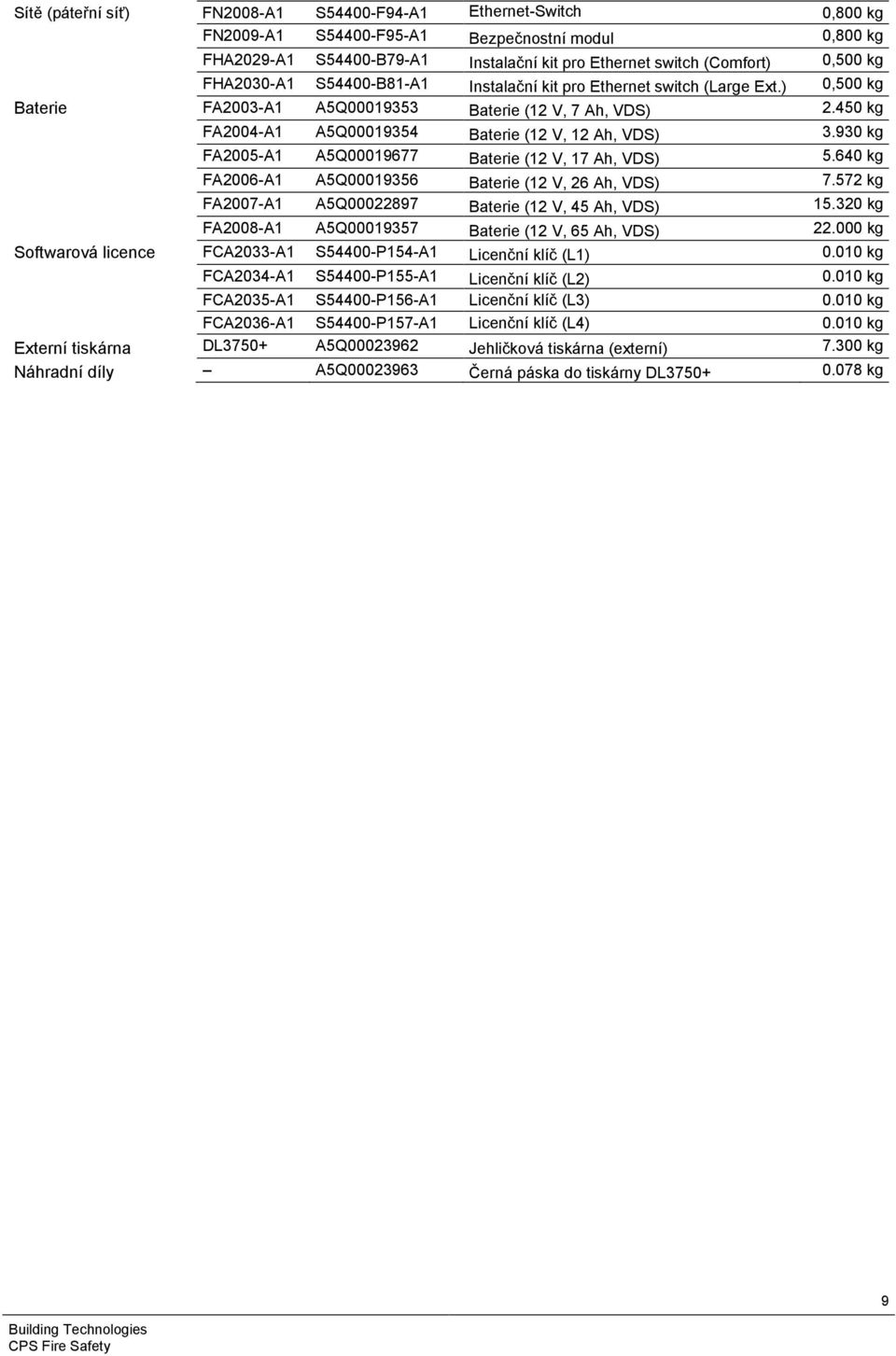

9 Sítě (páteřní síť) FN2008-A S54400-F94-A Ethernet-Switch 0,800 kg FN2009-A S54400-F95-A Bezpečnostní modul 0,800 kg FHA2029-A S54400-B79-A Instalační kit pro Ethernet switch (Comfort) 0,500 kg FHA2030-A S54400-B8-A Instalační kit pro Ethernet switch (Large Ext.) 0,500 kg Baterie FA2003-A A5Q Baterie (2 V, 7 Ah, VDS) kg FA2004-A A5Q Baterie (2 V, 2 Ah, VDS) kg FA2005-A A5Q Baterie (2 V, 7 Ah, VDS) kg FA2006-A A5Q Baterie (2 V, 26 Ah, VDS) kg FA2007-A A5Q Baterie (2 V, 45 Ah, VDS) kg FA2008-A A5Q Baterie (2 V, 65 Ah, VDS) kg Softwarová licence FCA2033-A S54400-P54-A Licenční klíč (L) 0.00 kg FCA2034-A S54400-P55-A Licenční klíč (L2) 0.00 kg FCA2035-A S54400-P56-A Licenční klíč (L3) 0.00 kg FCA2036-A S54400-P57-A Licenční klíč (L4) 0.00 kg Externí tiskárna DL3750+ A5Q Jehličková tiskárna (externí) kg Náhradní díly A5Q Černá páska do tiskárny DL kg 9

10 Siemens, s.r.o. Sektor Infrastructure & Cities Divize Siemensova Praha 3 Tel Copyright by Siemens Schweiz AG Technical specifications and availability subject to change without notice. Document no. A6V _g_cz_-- Manual FS20 Edition Section
