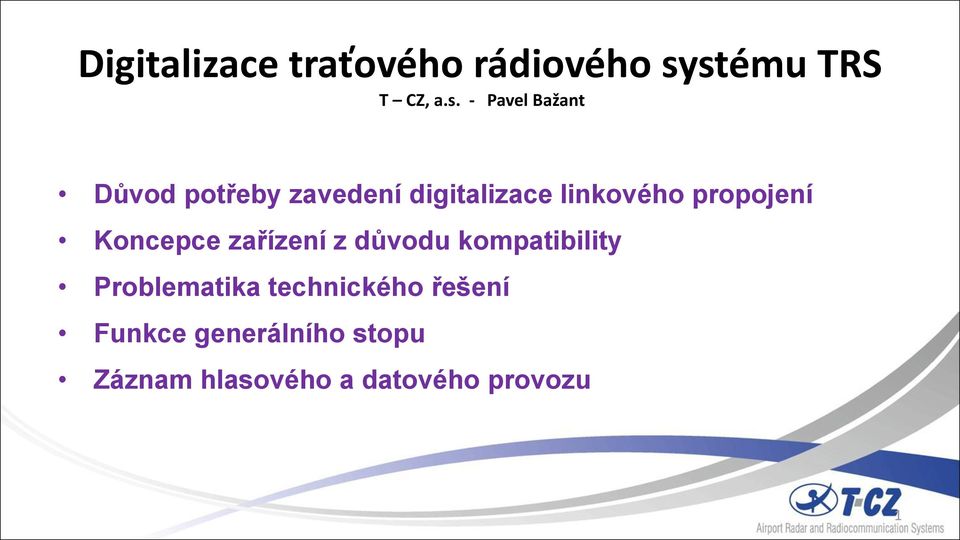

1 Digitalizace traťového rádiového systému TRS T CZ, a.s. - Pavel Bažant Důvod potřeby zavedení digitalizace linkového propojení Koncepce zařízení z důvodu kompatibility Problematika technického řešení Funkce generálního stopu Záznam hlasového a datového provozu 1

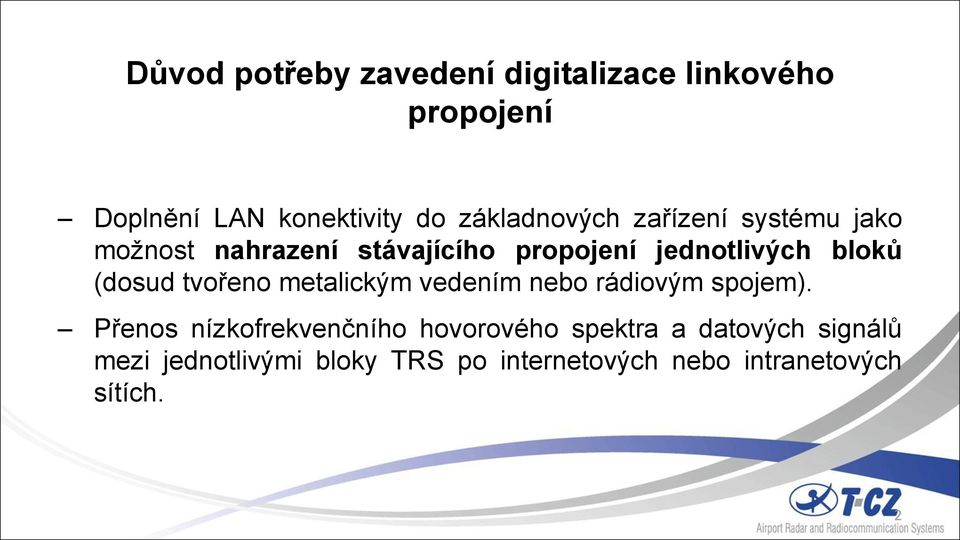

2 Důvod potřeby zavedení digitalizace linkového propojení Doplnění LAN konektivity do základnových zařízení systému jako možnost nahrazení stávajícího propojení jednotlivých bloků (dosud tvořeno metalickým vedením nebo rádiovým spojem). Přenos nízkofrekvenčního hovorového spektra a datových signálů mezi jednotlivými bloky TRS po internetových nebo intranetových sítích. 2

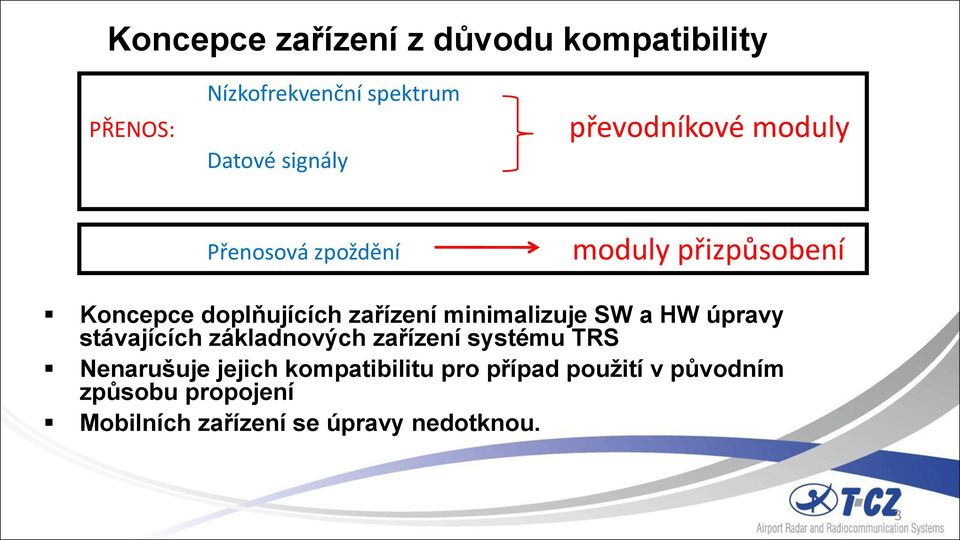

3 Koncepce zařízení z důvodu kompatibility PŘENOS: Nízkofrekvenční spektrum Datové signály převodníkové moduly Přenosová zpoždění moduly přizpůsobení Koncepce doplňujících zařízení minimalizuje SW a HW úpravy stávajících základnových zařízení systému TRS Nenarušuje jejich kompatibilitu pro případ použití v původním způsobu propojení Mobilních zařízení se úpravy nedotknou. 3

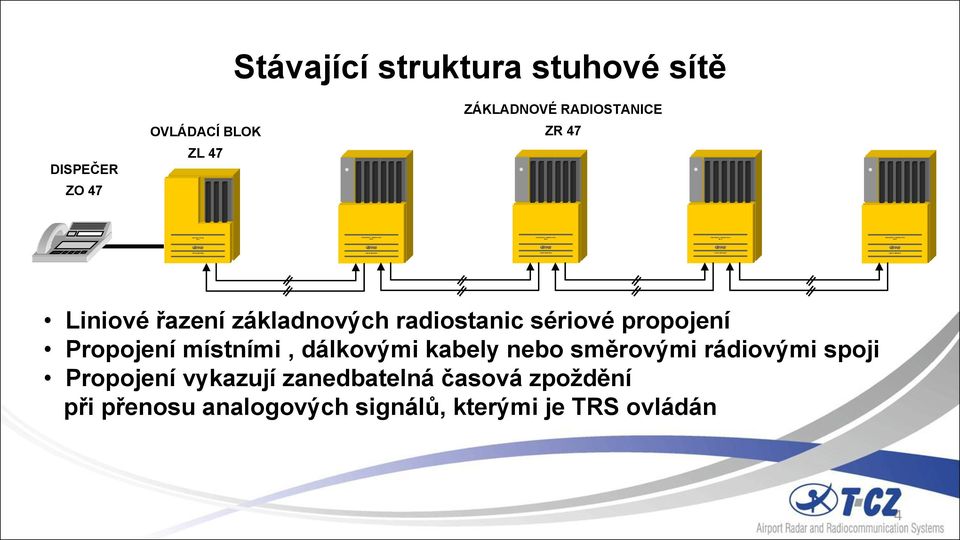

4 Stávající struktura stuhové sítě DISPEČER ZO 47 ZL 47 ZÁKLADNOVÉ RADIOSTANICE Liniové řazení základnových radiostanic sériové propojení Propojení místními, dálkovými kabely nebo směrovými rádiovými spoji Propojení vykazují zanedbatelná časová zpoždění při přenosu analogových signálů, kterými je TRS ovládán 4

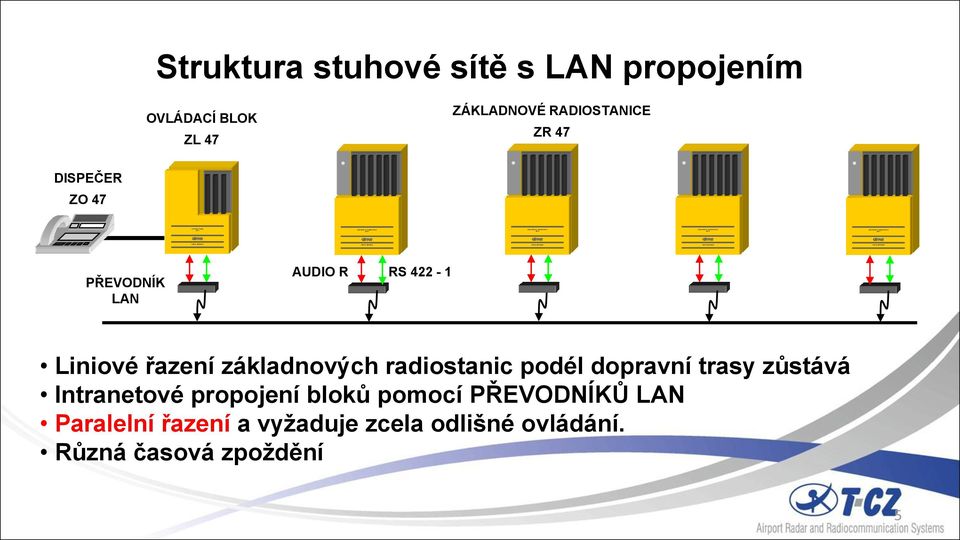

5 Struktura stuhové sítě s LAN propojením ZL 47 ZÁKLADNOVÉ RADIOSTANICE DISPEČER ZO 47 PŘEVODNÍK LAN AUDIO R RS Liniové řazení základnových radiostanic podél dopravní trasy zůstává Intranetové propojení bloků pomocí PŘEVODNÍKŮ LAN Paralelní řazení a vyžaduje zcela odlišné ovládání. Různá časová zpoždění 5

6 PŘEVODNÍK LAN (PLAN47) I N T R A N E T NAPÁJENÍ DC 9 35 V DATOVÉ ROZHRANÍ 2 RS422 DATOVÉ ROZHRANÍ 1 RS 422 AUDIO PRAVÝ KANÁL AUDIO LEVÝ KANÁL Univerzální zařízení s jednotným SW vybavením Přenos dvou mono nezávislých audio signálů s různou adresací Přenos datových zpráv pomocí dvou nezávislých rozhraní RS 422 MINI SD karta pro záznam IP adres Rozměry 130 x 190 x 40 mm 6

7 DESKA PŘIZPŮSOBENÍ ZR47 Detekuje tóny TRS a předává informaci k dispečerovi Kvalita příjmu signálu od vozidlové radiostanice Shromažďuje parametry diagnostiky Převádí signál místního spojení Zpracovává zprávu o vysílání telegramu Generální Stop 7

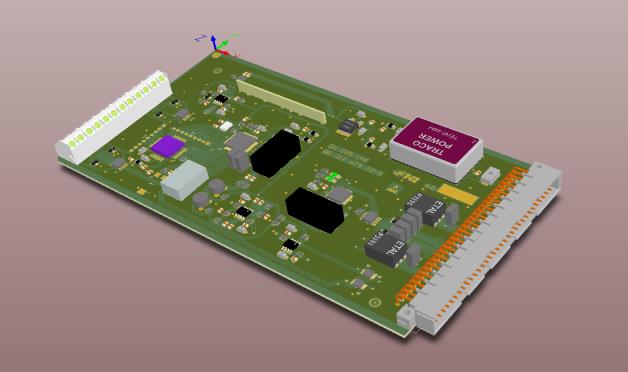

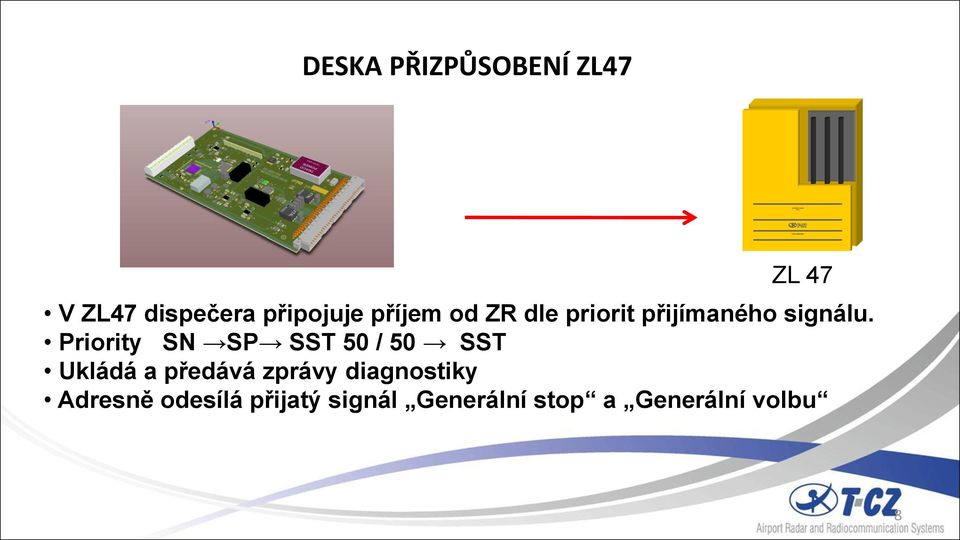

8 DESKA PŘIZPŮSOBENÍ ZL47 ZL 47 V ZL47 dispečera připojuje příjem od ZR dle priorit přijímaného signálu. Priority SN SP SST 50 / 50 SST Ukládá a předává zprávy diagnostiky Adresně odesílá přijatý signál Generální stop a Generální volbu 8

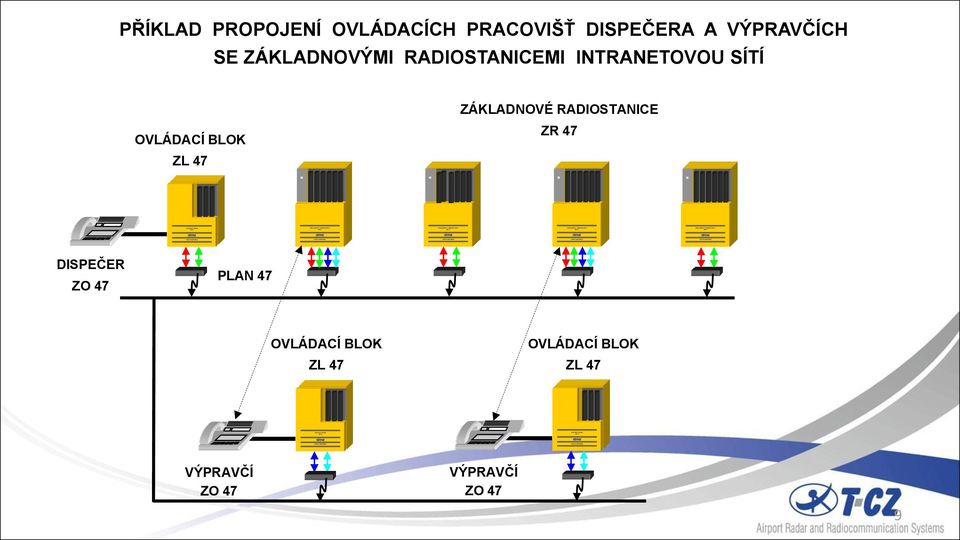

9 PŘÍKLAD PROPOJENÍ OVLÁDACÍCH PRACOVIŠŤ DISPEČERA A VÝPRAVČÍCH SE ZÁKLADNOVÝMI RADIOSTANICEMI INTRANETOVOU SÍTÍ ZÁKLADNOVÉ RADIOSTANICE ZL 47 DISPEČER ZO 47 PLAN 47 ZL 47 ZL 47 VÝPRAVČÍ ZO 47 VÝPRAVČÍ ZO 47 9

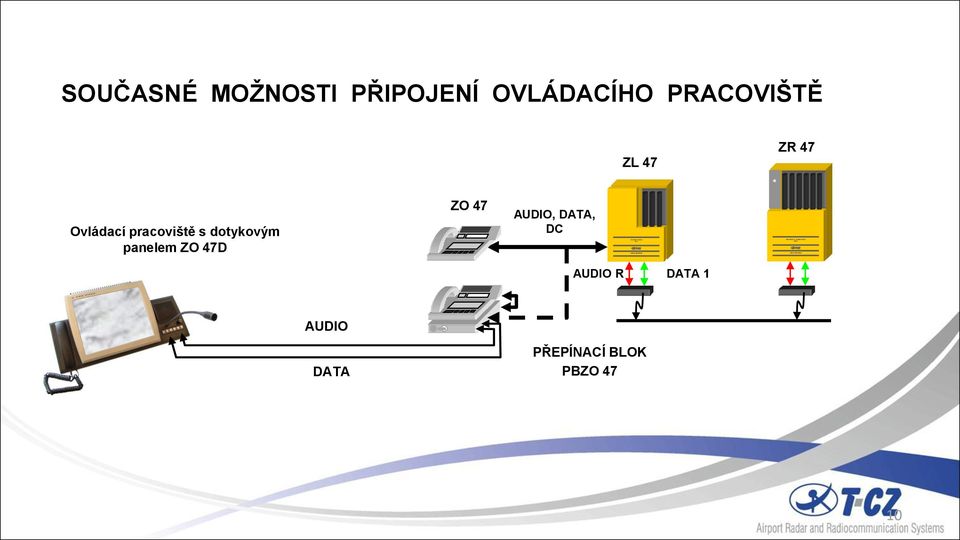

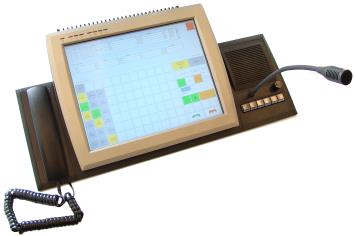

10 SOUČASNÉ MOŽNOSTI PŘIPOJENÍ OVLÁDACÍHO PRACOVIŠTĚ ZL 47 Ovládací pracoviště s dotykovým panelem ZO 47D ZO 47 AUDIO, DATA, DC AUDIO R DATA 1 AUDIO DATA PŘEPÍNACÍ BLOK PBZO 47 10

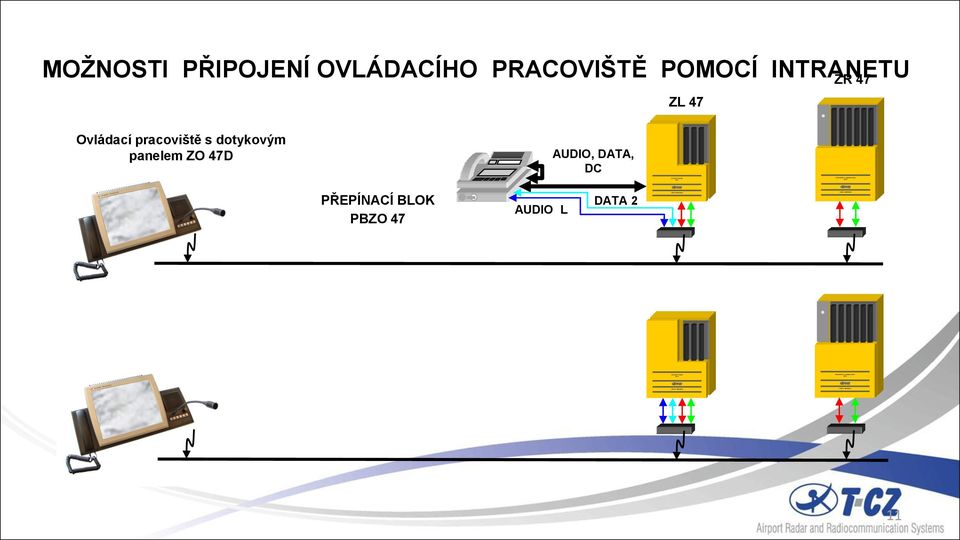

11 MOŽNOSTI PŘIPOJENÍ OVLÁDACÍHO PRACOVIŠTĚ POMOCÍ INTRANETU ZL 47 Ovládací pracoviště s dotykovým panelem ZO 47D AUDIO, DATA, DC PŘEPÍNACÍ BLOK PBZO 47 AUDIO L DATA 2 11

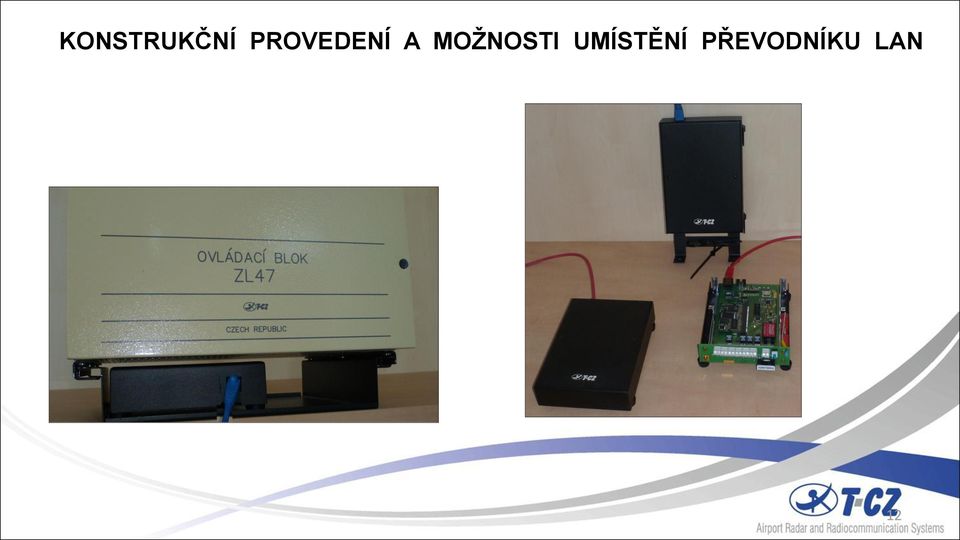

12 KONSTRUKČNÍ PROVEDENÍ A MOŽNOSTI UMÍSTĚNÍ PŘEVODNÍKU LAN 12

13 FUNKCE GENERÁLNÍ STOP V SYSTÉMU LAN V klasické konfigurace systému TRS je generální stop vyvolaný výpravčím vysílán jednou základnovou radiostanicí. V LAN konfiguraci systému TRS v případě inicializace generálního stopu GS výpravčím je zajištěno souběžné odvysílání odpovídajících telegramů a následné komunikace i oběma sousedními základnovým radiostanicemi. 13

14 GENERÁLNÍ STOP VYVOLANÝ VÝPRAVČÍM (STÁVAJÍCÍ) PŘIJMOU VŠECHNA VOZIDLA, NACHÁZEJÍCÍ SE V DOSAHU VF SIGNÁLU JEHO ZÁKLADNOVÉ RDST B ZÁKLADNOVÁ RADIOSTANICE A ZÁKLADNOVÁ RADIOSTANICE B ZÁKLADNOVÁ RADIOSTANICE C DISPEČER ZPRÁVU GENERÁLNÍ STOP VYSÍLÁ VÝPRAVČÍ B VÝPRAVČÍ A VÝPRAVČÍ B VÝPRAVČÍ C 14

15 GENERÁLNÍ STOP VYVOLANÝ VÝPRAVČÍM (LAN propojení) ZPRÁVU GENERÁLNÍ STOP PŘIJMOU VŠECHNA VOZIDLA, NACHÁZEJÍCÍ SE V DOSAHU RDST A, B i C ZÁKLADNOVÁ RADIOSTANICE A ZÁKLADNOVÁ RADIOSTANICE B ZÁKLADNOVÁ RADIOSTANICE C DISPEČER ZPRÁVU GENERÁLNÍ STOP VYSÍLÁ VÝPRAVČÍ B VÝPRAVČÍ A VÝPRAVČÍ B VÝPRAVČÍ C 15

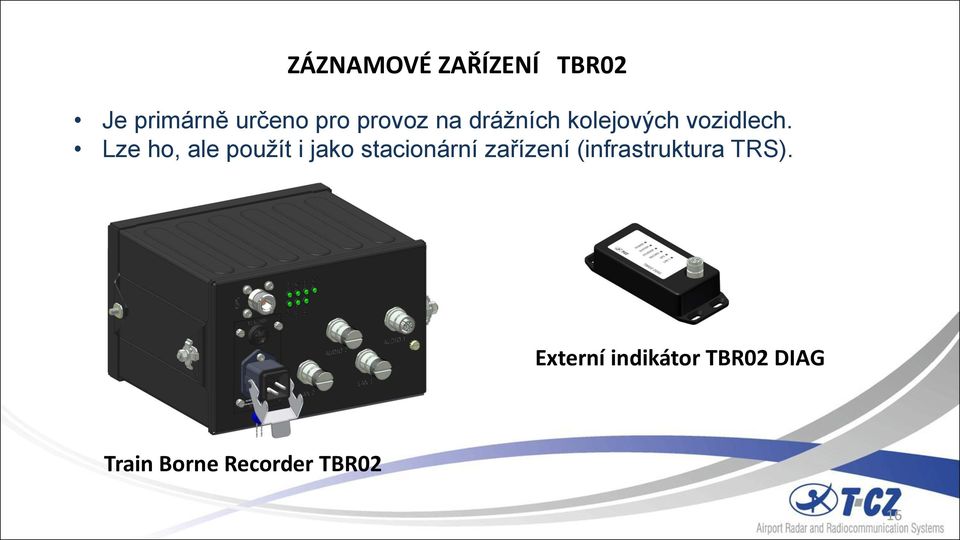

16 ZÁZNAMOVÉ ZAŘÍZENÍ TBR02 Je primárně určeno pro provoz na drážních kolejových vozidlech. Lze ho, ale použít i jako stacionární zařízení (infrastruktura TRS). Externí indikátor TBR02 DIAG Train Borne Recorder TBR02 16

17 ZÁZNAMOVÉ ZAŘÍZENÍ TBR02 - VLASTNOSTI Splňuje požadavky normy ČSN EN Mobilní provedení má krytí IP65 Záznam hlasového a datového provozu až dvou externích zařízení Kapacita rekordéru hodin kontinuálního záznamu (dle konfigurace) Integrace GPS přijímače (synchronizace času + poloha) Různé napájecí moduly, vnitřní záložní zdroj Zálohování záznamu na duplicitní úložiště Interní diagnostika (indikace pomocí LED + datový záznam) Vyhodnocení záznamů pomocí aplikace TBPlayer na PC 17

18 Děkuji za pozornost 18
