1 JSP Měření a regulace Snímače teploty - NC /06 NÁVOD TBiSCh, TBiGelCh Bimetalové teploměry s nerezovým bajonetovým pouzdrem Třída přesnosti 1. Pouzdro a kroužek z nerezové oceli. Krytí IP IP 65. Měřicí systém bimetalová šroubovice. Stupnice z hliníku, černé písmo na bílém podkladu. Ručka z hliníku, černě lakovaná. JSP, s.r.o. TELEFON FAX , INTERNET DIČ-IČ Raisova jsp@jsp.cz CZ Jičín C OR HK

2

3 Bimetalové teploměry TBiSCh, TBiGelCh s nerezovým bajonetovým pouzdrem Bimetalové teplom ry s nerezovým bajonetovým pouzdrem 63 T. 1 DN 100 Typy 160 TBiSCh TBiGelCh Použití Pr myslové m ení teploty kapalných a plynných médií. Odpovídající provedení jsou vhodná i pro agresivní média v chemickém a petrochemickém pr myslu, pro potraviná ství, strojírenství atd. Jmenovitá velikost (DN) 63, 100, 160 (mm) T ída p esnosti (EN 13190) t ída 1 Jmenovité rozsahy (EN 13190) viz tabulka str. 3, teplotní diference od 60 do 500 K Mezní hodnoty pracovní teploty trvalé zatížení: max. hodnoty m icího rozsahu krátkodob (cca 1 hod): max. hodnoty jmenovitého rozsahu Mezní hodnoty okolní teploty C (v. skladovací a p epravní) Referen ní teplota ±2 C +23 C Mezní hodnota pracovního tlaku 25 bar = max. statický tlak p sobící na stonek (pro vyšší tlaky je nutné použít termojímku!) Krytí (EN / IEC 529) IP 65 Standardní provedení Provedení p ístroje typ TBiSCh...: s pevným stonkem typ TBiGelCh...: s nerezovým kloubem, oto né + nakláp cí pouzdro Pouzdro a kroužek nerez ocel ( SN ), bajonetový kroužek Sklo p ístrojové P ipojení stonku typ TBiSCh...: spodní vývod, voliteln zadní centrický vývod (rm) typ TBiGelCh...: zadní centrický vývod s kloubem Stonek nerez ocel ( SN ) 6 nebo 8 mm, délka stonku do 450 mm typy p ipojení a minimální délky stonku viz tabulka str. 3 M icí systém bimetalová šroubovice Stupnice hliník, erné písmo na bílém podkladu Ru ka hliník, ern lakována Korekce nuly ±4 % na ru ce, po sundání bajonetového kroužku Zvláštní provedení stonek B4.1 s krkem (viz str. 2) pro teplom r TBiSCh... rm jiný jmenovitý rozsah speciální stupnice, nap. jednotky ve F nebo K, dvoje jednotky apod. jiný typ p ipojení stonku, p íp. jiný p ipojovací závit provedení pro jinou montážní polohu, nap. vývod 90 vpravo závitové, p iva ovací nebo p írubové termojímky dle DIN 43772, viz katalogové listy 8310 (Form 4, 4F), 8311 (Form 5, 6, 7), 8312 (Form 8, 9) a 8320 (se zá eznými kroužky); termojímky s pojistným šroubem na poptání pr zor z akrylátu nebo z bezpe nostního skla zven í nastavitelná ervená ryska - posuvný jezdec na kroužku Objednací údaje V poptávce i objednávce prosím uve te: Typ: TBiSCh / TBiGelCh Velikost pouzdra: 63, 100 nebo 160 Kód p ipojení stonku (TBiSCh..): bez ozna ení: spodní vývod rm: zadní centrický vývod Jmenovitý rozsah: dle EN, p íp. dle tabulky na str. 3 nap C nebo C Specifikace stonku: - typ: B1, B3, B4, B4.1, B5 (viz str. 3) - pr m r: Ø 6 mm nebo 8 mm - délka: L (nap. 160 mm) - p ipojení: nap. G ½ B Zvláštní provedení: viz výše P íslušenství: nap. termojímka SF 4 dle DIN 43722, viz katalogový list 8310 P íklad objednání: TBiSCh 100, C, B4.1, 8 mm, L = 300 mm, G ½ B TBiGelChG 160, C, B3, 6 mm, L = 250 mm, M20x1,5-3 - MANOTHERM Beierfeld GmbH Am Gewerbepark 9 D Grünhain - Beierfeld Tel.: +49 / Fax: +49 / mail@manotherm.com

4 Bimetalové teploměry TBiSCh, TBiGelCh s nerezovým bajonetovým pouzdrem Provedení pouzder, ozna ení, rozm ry a hmotnosti Typ TBiSCh spodní vývod (bez objednacího kódu) zadní centrický vývod objednací kód: rm Stonek B4.1 standardní provedení bez krku Stonek B4.1 provedení s krkem Stonek B4.1 Stonek B3 / B4 1) Stonek B1 pevné šroubení p evle ná matice / hladký stonek s vn jším závitem oto né šroubení s vn jším závitem Stonek B3 / B4 1) p evle ná matice / oto né šroubení s vn jším závitem Typ TBiGelCh zadní centrický vývod s kloubem z nerez oceli stonek nakláp cí o 135, pouzdro oto né o 360 Stonek B1 hladký stonek Stonek B4.1 Stonek B3 / B4 1) Stonek B1 pevné šroubení p evle ná matice / hladký stonek s vn jším závitem oto né šroubení s vn jším závitem Rozm ry (mm), hmotnosti (kg) DN b1 b2 b4 d1 d3 d4 f1 f2 f3 h1 h2 h3 3) h7 h8 h Hmotnost [kg] (cca) 2) TBiSCh... TBiGelCh... spodní rm 0,25 0,20 0, ,5 18, ,5 40 0,40 0,30 0, ,65 0,60 0,70 1) Zde je zobrazen stonek typu B3. 2) Platné pro stonek B1, Ø 6 mm, L = 150 mm, hmotnost je závislá na typu a délce stonku. 3) Maximální délka stonku je snížena o rozm r h

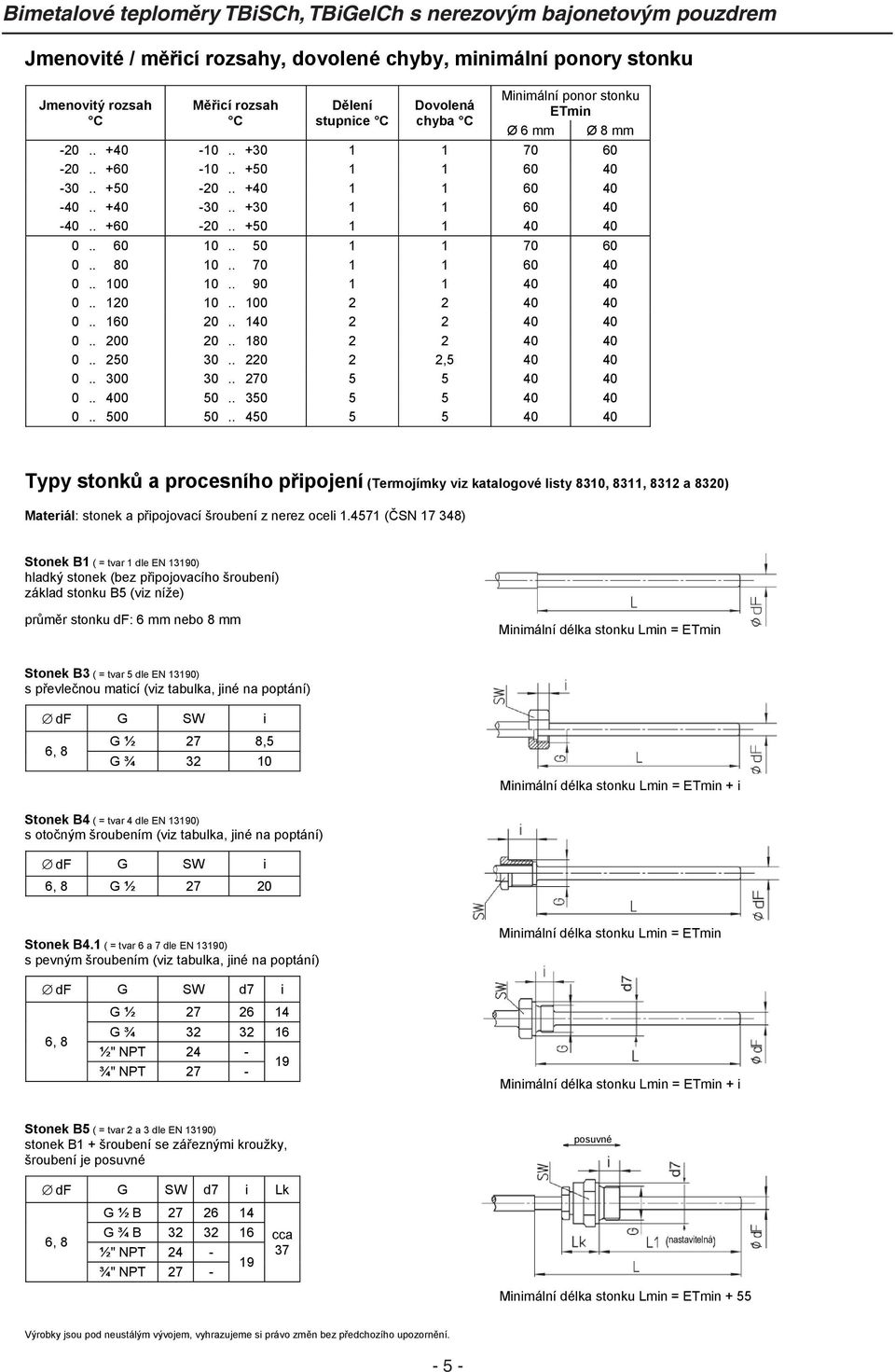

5 Bimetalové teploměry TBiSCh, TBiGelCh s nerezovým bajonetovým pouzdrem Jmenovité / m icí rozsahy, dovolené chyby, minimální ponory stonku Jmenovitý rozsah C M icí rozsah C D lení stupnice C Dovolená chyba C Minimální ponor stonku ETmin Ø 6 mm Ø 8 mm , Typy stonk a procesního p ipojení (Termojímky viz katalogové listy 8310, 8311, 8312 a 8320) Materiál: stonek a p ipojovací šroubení z nerez oceli ( SN ) Stonek B1 ( = tvar 1 dle EN 13190) hladký stonek (bez p ipojovacího šroubení) základ stonku B5 (viz níže) pr m r stonku df: 6 mm nebo 8 mm Minimální délka stonku Lmin = ETmin Stonek B3 ( = tvar 5 dle EN 13190) s p evle nou maticí (viz tabulka, jiné na poptání) df G SW i 6, 8 G ½ 27 8,5 G ¾ Minimální délka stonku Lmin = ETmin + i Stonek B4 ( = tvar 4 dle EN 13190) s oto ným šroubením (viz tabulka, jiné na poptání) df G SW i 6, 8 G ½ Stonek B4.1 ( = tvar 6 a 7 dle EN 13190) s pevným šroubením (viz tabulka, jiné na poptání) Minimální délka stonku Lmin = ETmin df G SW d7 i 6, 8 G ½ G ¾ ½" NPT 24 - ¾" NPT Minimální délka stonku Lmin = ETmin + i Stonek B5 ( = tvar 2 a 3 dle EN 13190) stonek B1 + šroubení se zá eznými kroužky, šroubení je posuvné posuvné df G SW d7 i Lk G ½ B , 8 G ¾ B ½" NPT ¾" NPT 27 - cca 37 nastavitelná Minimální délka stonku Lmin = ETmin + 55 Výrobky jsou pod neustálým vývojem, vyhrazujeme si právo zm n bez p edchozího upozorn ní

6 Poznámky

7 Poznámky

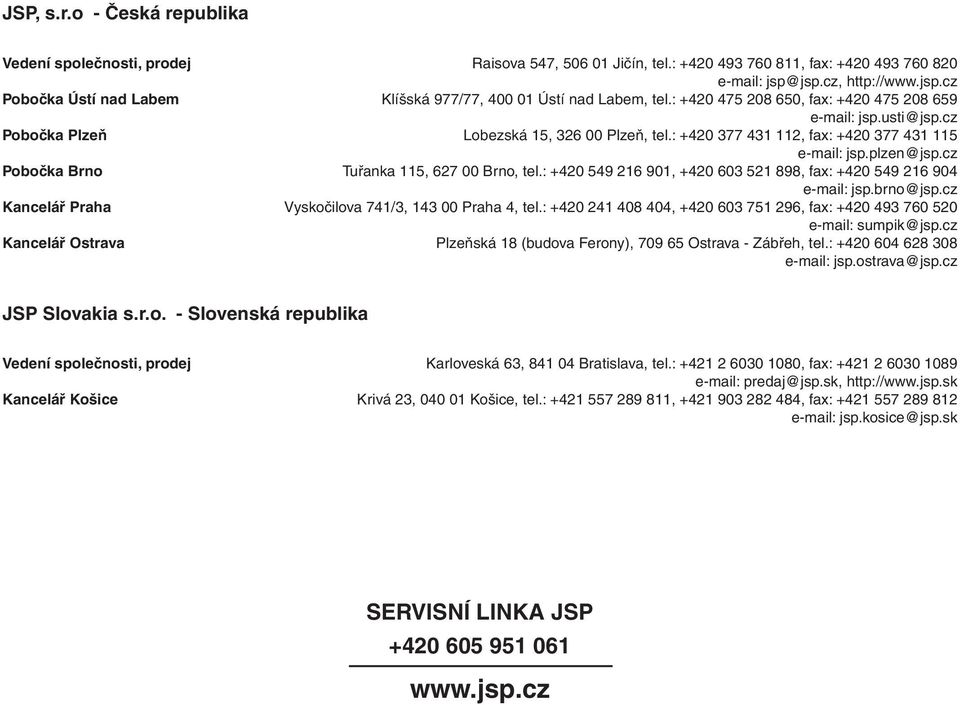

8 JSP, s.r.o - Česká republika Vedení společnosti, prodej Raisova 547, Jičín, tel.: , fax: jsp@jsp.cz, Pobočka Ústí nad Labem Klíšská 977/77, Ústí nad Labem, tel.: , fax: jsp.usti@jsp.cz Pobočka Plzeň Lobezská 15, Plzeň, tel.: , fax: jsp.plzen@jsp.cz Pobočka Brno Tuřanka 115, Brno, tel.: , , fax: jsp.brno@jsp.cz Kancelář Praha Vyskočilova 741/3, Praha 4, tel.: , , fax: sumpik@jsp.cz Kancelář Ostrava Plzeňská 18 (budova Ferony), Ostrava - Zábřeh, tel.: jsp.ostrava@jsp.cz JSP Slovakia s.r.o. - Slovenská republika Vedení společnosti, prodej Karloveská 63, Bratislava, tel.: , fax: predaj@jsp.sk, Kancelář Košice Krivá 23, Košice, tel.: , , fax: jsp.kosice@jsp.sk SERVISNÍ LINKA JSP
