1 Sběrnicová připojení Link struktura AS - i Link struktura AS - i, B design Katalogová brožurka

2 2 Sběrnicová připojení Link struktura AS - i Link struktura AS - i, B design Vazební člen sběrnice s ovladačem B design Vazební člen sběrnice s ovladačem Feldbus Protokol: AS - i 3 B design Vazební člen sběrnice s ovladačem Feldbus Protokol: AS i se vstupy 5 Příslušenství Koncová deska Koncová deska levá Pro vazební člen sběrnice CMS, B design, Pro budič DDL s funkcí vstupu/výstupu, Link struktura AS - i, B design s funkcí vstupu/výstupu 7 Elektrické spojovací techniky Kabelová zásuvka 8 Ochranný uzávěr M8x1 8

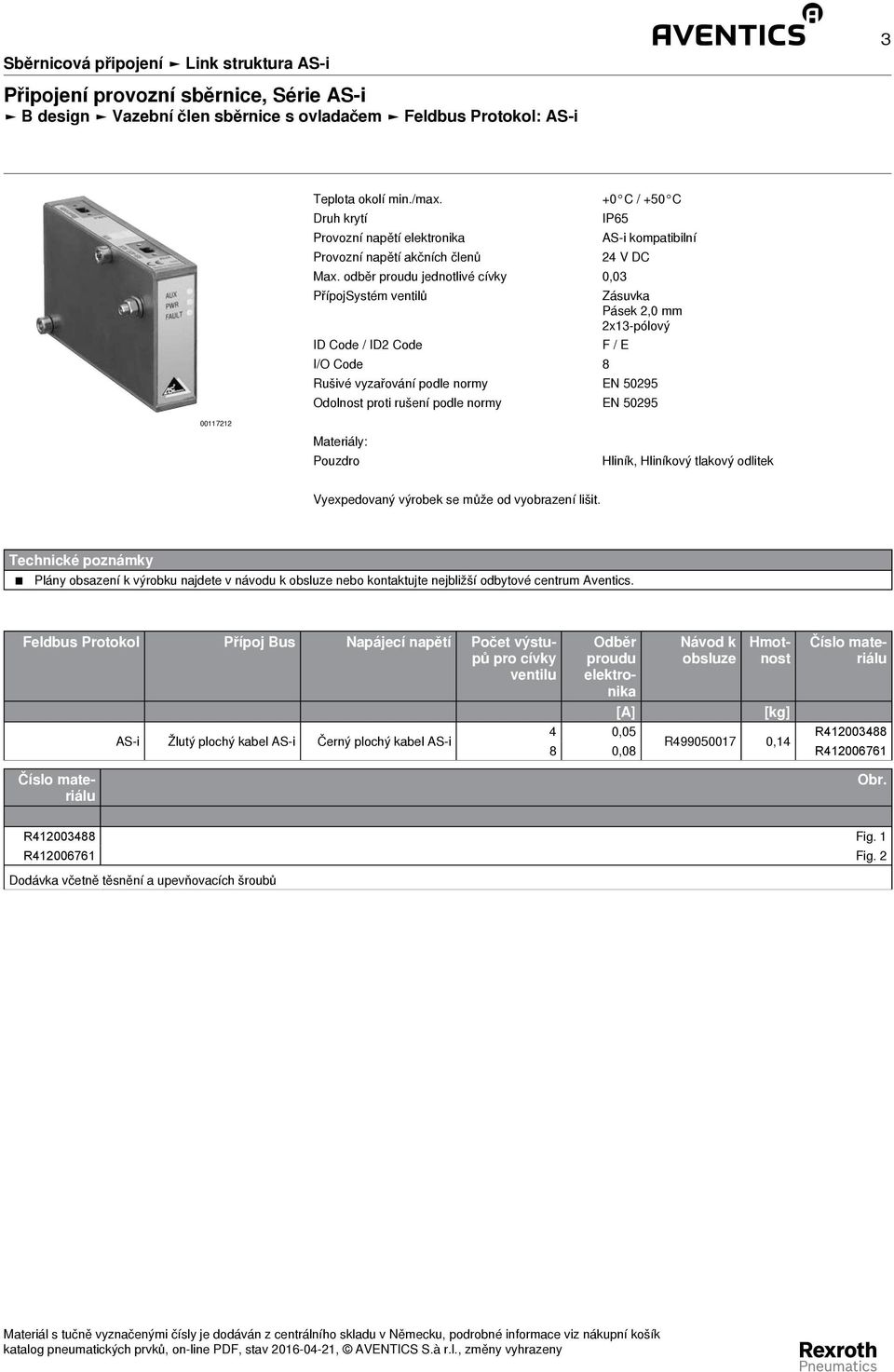

3 Sběrnicová připojení Link struktura AS - i B design Vazební člen sběrnice s ovladačem Feldbus Protokol: AS - i 3 Teplota okolí min./max. Druh krytí Provozní napětí elektronika Provozní napětí akčních členů +0 C / +50 C IP65 AS - i kompatibilní 24 V DC Max. odběr proudu jednotlivé cívky 0,03 PřípojSystém ventilů Zásuvka Pásek 2,0 mm 2x13 - pólový ID Code / ID2 Code F / E I/O Code 8 Rušivé vyzařování podle normy EN Odolnost proti rušení podle normy EN Materiály: Pouzdro Hliník, Hliníkový tlakový odlitek Vyexpedovaný výrobek se může od vyobrazení lišit. Technické poznámky Plány obsazení k výrobku najdete v návodu k obsluze nebo kontaktujte nejbližší odbytové centrum Aventics. Feldbus Protokol Přípoj Bus Napájecí napětí Počet výstupů pro cívky ventilu AS - i Žlutý plochý kabel AS - i Černý plochý kabel AS - i Návod k obsluze Odběr proudu elektronika [A] Hmotnost Číslo materiálu [kg] 4 0,05 R R ,14 8 0,08 R Číslo materiálu Obr. R Fig. 1 R Fig. 2 Dodávka včetně těsnění a upevňovacích šroubů

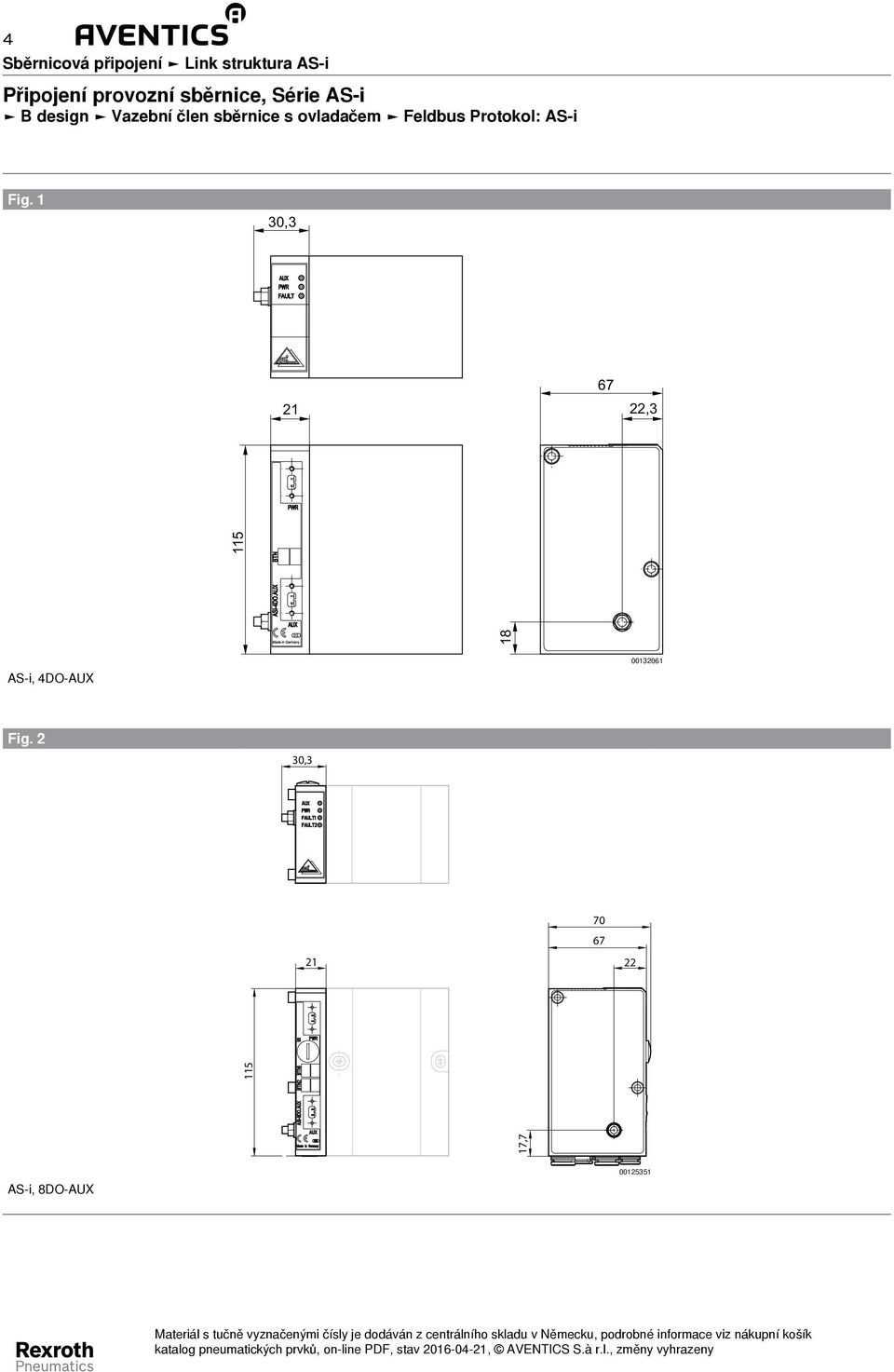

4 4 Sběrnicová připojení Link struktura AS - i B design Vazební člen sběrnice s ovladačem Feldbus Protokol: AS - i Fig. 1 30, , AS - i, 4DO - AUX Fig. 2 30, ,7 115 AS - i, 8DO - AUX

5 Sběrnicová připojení Link struktura AS - i B design Vazební člen sběrnice s ovladačem Feldbus Protokol: AS i se vstupy Teplota okolí min./max. Druh krytí Provozní napětí elektronika Provozní napětí akčních členů +0 C / +50 C IP65 AS - i kompatibilní 24 V DC Max. odběr proudu jednotlivé cívky 0,03 PřípojSystém ventilů Zásuvka Pásek 2,0 mm 2x13 - pólový ID Code / ID2 Code F / E I/O Code 7 Rušivé vyzařování podle normy EN Odolnost proti rušení podle normy EN Materiály: Pouzdro Hliník Vyexpedovaný výrobek se může od vyobrazení lišit. Technické poznámky Plány obsazení k výrobku najdete v návodu k obsluze nebo kontaktujte nejbližší odbytové centrum Aventics. Feldbus Protokol Přípoj Bus Napájecí napětí Počet vstupů Počet výstupů pro cívky ventilu I/O přípoj Číslo materiálu AS i se vstupy Žlutý plochý kabel AS - i Černý plochý kabel AS - i Vstup nebo výstup, Zásuvka, M8, 8x Vstup nebo výstup, Zásuvka, M8, 4x R R Číslo materiálu Odběr proudu elektronika Návod k obsluze Obr. [A] R ,1 Fig. 2 R R ,05 Fig. 1 Dodávka včetně 2 rozšíření zakotvení a těsnění

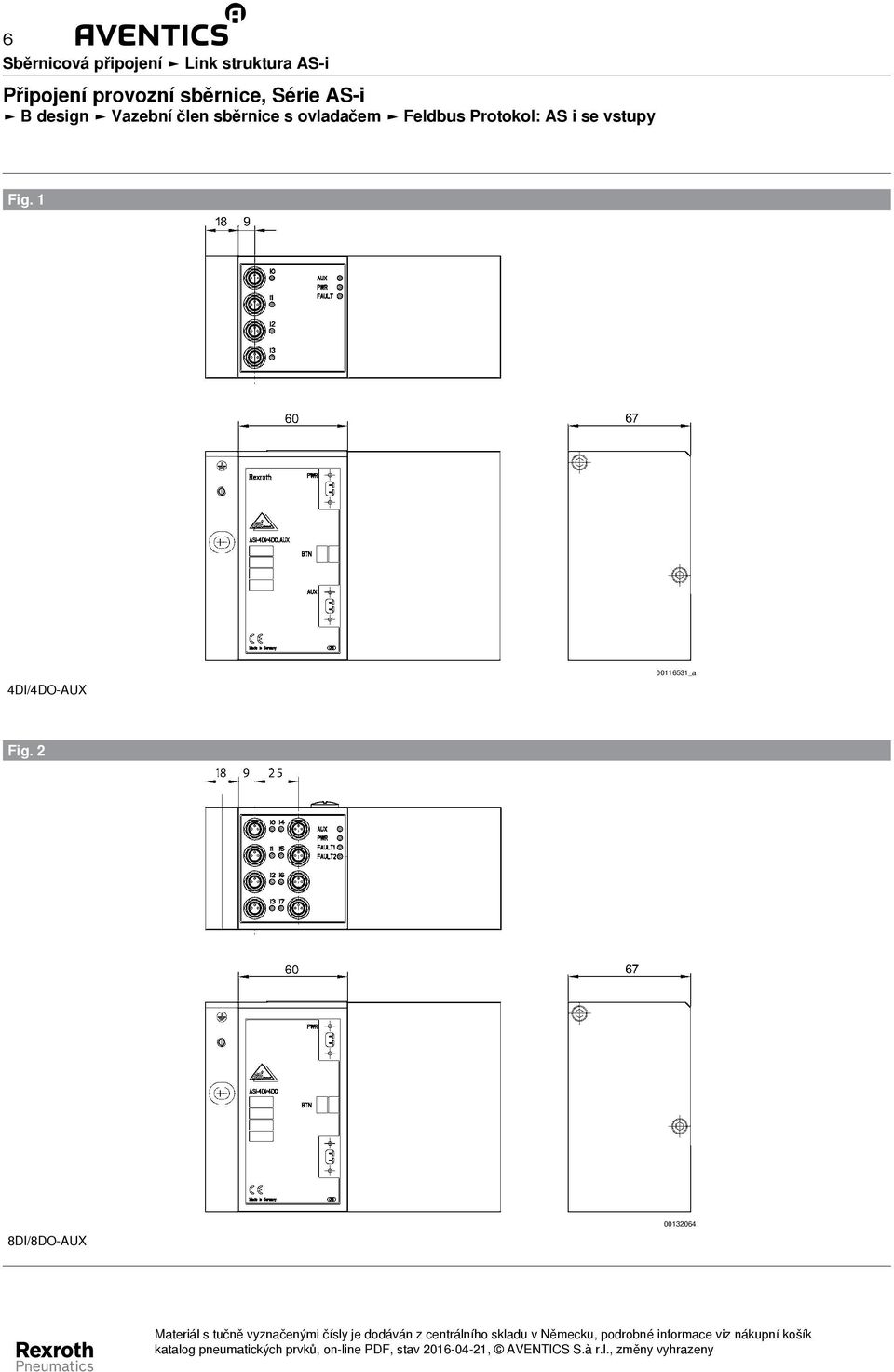

6 6 Sběrnicová připojení Link struktura AS - i B design Vazební člen sběrnice s ovladačem Feldbus Protokol: AS i se vstupy Fig. 1 4DI/4DO - AUX _a Fig. 2 8DI/8DO - AUX

7 Sběrnicová připojení Link struktura AS - i Link struktura AS - i, B design Příslušenství 7 Koncová deska levá Pro vazební člen sběrnice CMS, B design, Pro budič DDL s funkcí vstupu/výstupu, Link struktura AS - i, B design s funkcí vstupu/výstupu Vč. šroubů a těsnění Typ Hmotnost Číslo materiálu [kg] Koncová deska levá 0,141 R Rozměry , M

8 8 Sběrnicová připojení Link struktura AS - i Link struktura AS - i, B design Příslušenství Kabelová zásuvka Typ AS - i kabelová zásuvka vč. označovacího štítku Číslo materiálu Hmotnost [kg] 0,005 Ochranný uzávěr M8x1 A-A A 10,45 M8 x 1 A Ø11 1,

9 Sběrnicová připojení Link struktura AS - i Link struktura AS - i, B design Příslušenství 9 Číslo materiálu Typ Materiál Hmotnost [kg] Dodávané množství [Ks] R M8x1 Polyamid 0,014 25
