Vysoce výkonná klapka se sedlem z PTFE nebo kovu. DN 50 a 600 (2 a 24 ) Tlaková třída: Třída 150 a B 25 Konstrukce v souladu s ASME B16.

Transkript

1 Katalogový sešit / DANAÏS MT II Class 150 Vysoce výkonná klapka se sedlem z PTFE nebo kovu DN 50 a 600 (2 a 24 ) Tlaková třída: Třída 150 a B 25 Konstrukce v souladu s ASME B16.34 a EN Použití Pro oleje a plyny, v chemickém, petrochemickém a jaderném průmyslu. Nízkotlaká pára, vakuum a další použití, vyžadující klapku s excentrickým diskem. Provozní podmínky Teplota: od -50 C do +260 C pro těleso z nerezové oceli, od -29 C do +260 C pro těleso z uhlíkové oceli, +380 C ve verzi HT. Provozní teplota závisí na médiu a na materiálu sedla. Dovolený tlak (PS): závisí na materiálu tělesa a na provozní teplotě, viz strana 2. Provoz při P = PS (kroměpn 25 s kovovým sedlem: P omezen na 20 bar). Použití pro vakuum a do 0 bar, absolutní hodnota. Maximální rychlost proudění média při dovoleném tlaku: 4 m/s pro kapaliny a 50 m/s pro čisté plyny. Materiály Viz strana 2. Provedení Bezpřírubové těleso (typ 1): DN 50 a 600 Těleso se závitovými středicími oky s těsnicí lištou (typ 4): DN 50 a 600 Přírubové těleso (typ 7): DN 50 a 600 Tělesa typu 4 a 7 je možno instalovat jako koncové armatury a pro demontážpotrubí za klapkou. Protipožární bezpečnost podle normy BS 6755, část 2. TA-Luft podle normy VDI Stavební délka podle norem, uvedených na stranách 8 a 10. Montážmezi příruby je možná podle EN PN 10, 16, 25, ASME B16-5 třída 150 a JIS B K, 16K, 20K. Montážní deska ovládání podle norem ISO 5211 a NF E Označení podle normy EN 19. Uzavírací klapky perfektnětěsnicí (žádné úniky viditelné pouhým okem) pro oba směry průtoku podle norem EN , míra netěsnosti A, a ISO 5208, kategorie A. Ocelové těleso: natřeno hliníkověšedou barvou o tloušťce 30 µm Těleso z nerezové oceli: vymořené a pasivované. Klapky splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EC (PED), dodatek I pro tekutiny skupiny 1 a 2. U armatur s automatickým pohonem Ize agregát považovat ve smyslu směrnice pro stroje 2006/42/EU za dílčí stroj. Uzavírací klapky splňují požadavky na změny dle nařízení REACH, viz strana 12. Standardní varianty Pneumatický pohon ACTAIR / DYNACTAIR Elektrický pohon ACTELEC Hydraulický pohon ACTO Detekce polohy AMTROBOX Pneumatická distribuce pro funkce AMTRONIC Otevřeno-Zavřeno Pozicionér a řídicí jednotka SMARTRONIC Verze ATEX v souladu se směrnicí 94/9/EU. Verze klapky DANAIS MT II T, třída 150 pro použití v loďařství, přírubové těleso DN 100 a 450 Poznámky Volba pohonu /.-90 Návod k obsluze /.-10 Objednací údaje Klapka DANAÏS MT II Class 150, podle katalogového sešitu /5-64. Světlost. Materiály (těleso, disk, sedlo). Provozní podmínky: médium, tlak, průtok, atd. Připojení, typ a opracování dosedacích ploch přírub. Ovládání.

2 Materiály Těleso Ocel ASTM A 216 gr. WCC / Nerezová ocel ASTM A 351 gr. CF 8M / Nerezová ocel ASTM A 351 gr. CF 3M Mo > 2.75 pro použití v loďařství, DANAIS MT II T Class 150, přírubové těleso DN 100 a 450 Hřídel Nerezová ocel ASTM A 479 gr. 431 / Nerezová ocel ASTM A 479 gr. 316L / , PS omezen na 10 bar Nerezová ocel , PS omezen na 16 bar Disk Nerezová ocel ASTM A 351 gr. CF 8M / Nerezová ocelastm A 351 gr. CF 3M Mo > 2.75 pro použití v loďařství, DANAIS MT II T Class 150, přírubové těleso DN 100 a 450 Sedlo AMRING PTFE vyztužený (pro teplotu < --29 C a tlak > 8 bar, konzultujte s námi) Měď Nikl Nerezová ocel typ 316L Teplota viz Tlak / teplota níže --29 C a +260 C --50 C a +260 C --50 C a +150 C --29 C a +260 C --50 C a +260 C --50 C a +260 C --50 C a +260 C --50 C a +150 C --50 C a +220 C --50 C a +150 C --50 C a +260 C --50 C a +260 C Kód KSB m Kód KSB 6e 6 7e Kód KSB 6 6 m Kód KSB FA CU NI IX Volba materiálu závisí na povaze média a na jeho teplotě. Korozívní média: - Těleso a disk: nerezová ocel (kód 6), - Sedlo: podle média (stupeňagresivity, provozní teplota). Reference uvedeny v tabulce shora. Nekorozívní média: - Těleso: ocel (kód 1) nebo nerezová ocel (kód 6) - Disk: nerezová ocel (kód 6) - Sedlo: podle provozní teploty. Reference uvedeny v tabulce shora. Tlak / teplota V tlakové tříděb 25 (evropské materiály), odpovídají klapky DANAIS MT II norměen Hodnoty uvedené v tabulce dole se používají pro klapky, které vyhovují PED 97/23/CE: Tlaková Materiál Provozní tlak v bar při teplotě C třída Těleso Sedlo B * pro teplotu < --29 C a tlak > 8 bar, konzultujte s námi. PTFE * nepovolen Kov nepovolen PTFE * Kov V tlakové třídě150 (materiály ASTM) splňují klapky DANAIS MT II poadavky normy ASME B16.34 tř.150 standardní třída podle následující tabulky: Tlaková Materiál Provozní tlak v bar při teplotě C třída Těleso Sedlo Třída 150 A 216 gr. WCC PTFE * nepovolen A 216 gr. WCC Kov nepovolen A 351 gr. CF8M PTFE * A 351 gr. CF8M Kov , * pro teplotu < --29 C a tlak > 8 bar, konzultujte s námi. 2

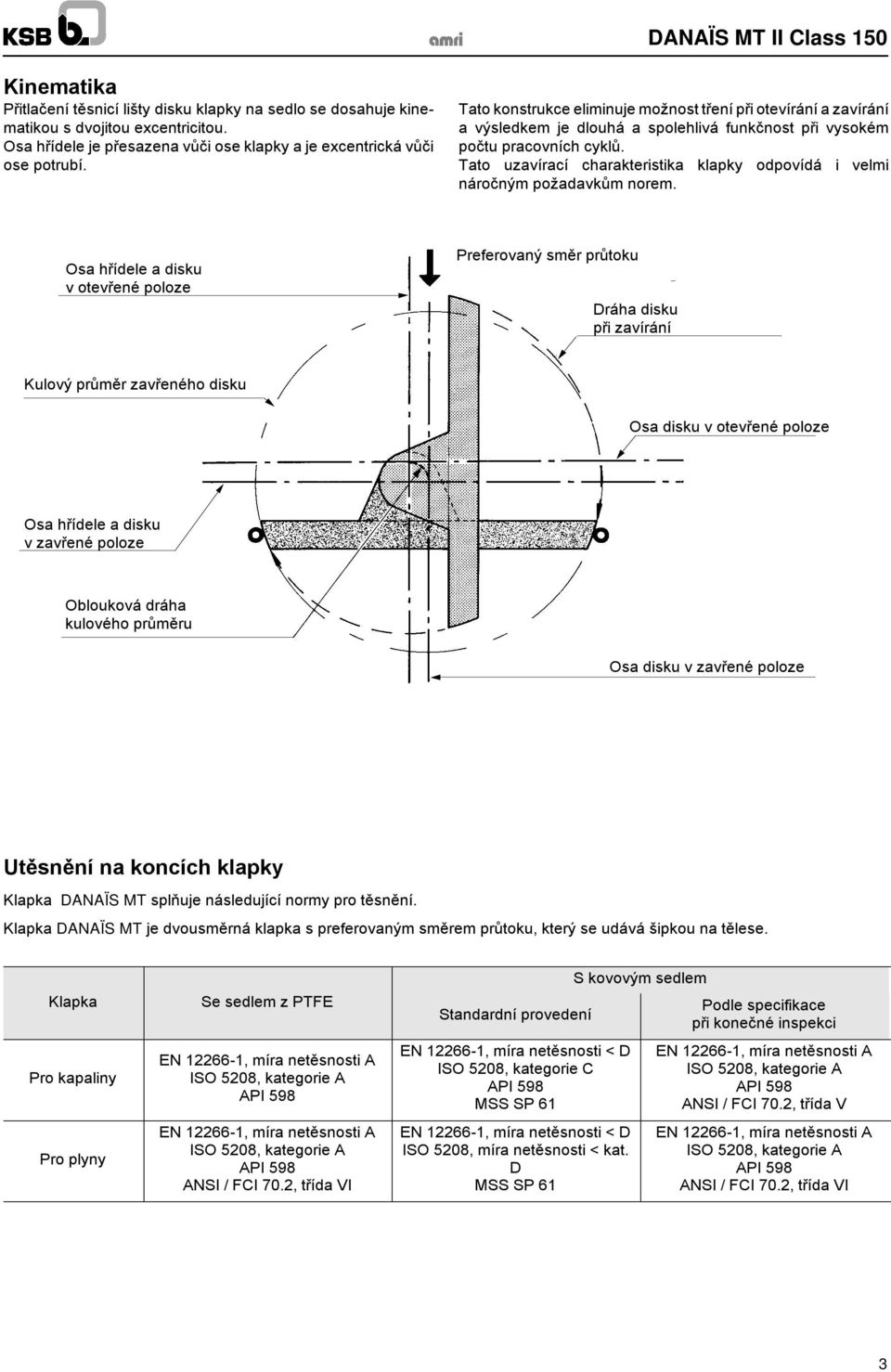

3 Kinematika Přitlačení těsnicí lišty disku klapky na sedlo se dosahuje kinematikou s dvojitou excentricitou. Osa hřídele je přesazena vůči ose klapky a je excentrická vůči ose potrubí. Tato konstrukce eliminuje možnost tření při otevírání a zavírání a výsledkem je dlouhá a spolehlivá funkčnost při vysokém počtu pracovních cyklů. Tato uzavírací charakteristika klapky odpovídá i velmi náročným požadavkům norem. Osa hřídele a disku v otevřené poloze Preferovaný směr průtoku Dráha disku při zavírání Kulový průměr zavřeného disku Osa disku v otevřené poloze Osa hřídele a disku v zavřené poloze Oblouková dráha kulového průměru Osa disku v zavřené poloze Utěsnění na koncích klapky Klapka DANAÏS MT splňuje následující normy pro těsnění. Klapka DANAÏS MT je dvousměrná klapka s preferovaným směrem průtoku, který se udává šipkou na tělese. Klapka Pro kapaliny Pro plyny Se sedlem z PTFE EN , míra netěsnosti A ISO 5208, kategorie A API 598 EN , míra netěsnosti A ISO 5208, kategorie A API 598 ANSI / FCI 70.2, třída VI Standardní provedení EN , míra netěsnosti < D ISO 5208, kategorie C API 598 MSS SP 61 EN , míra netěsnosti < D ISO 5208, míra netěsnosti < kat. D MSS SP 61 S kovovým sedlem Podle specifikace při konečné inspekci EN , míra netěsnosti A ISO 5208, kategorie A API 598 ANSI / FCI 70.2, třída V EN , míra netěsnosti A ISO 5208, kategorie A API 598 ANSI / FCI 70.2, třída VI 3

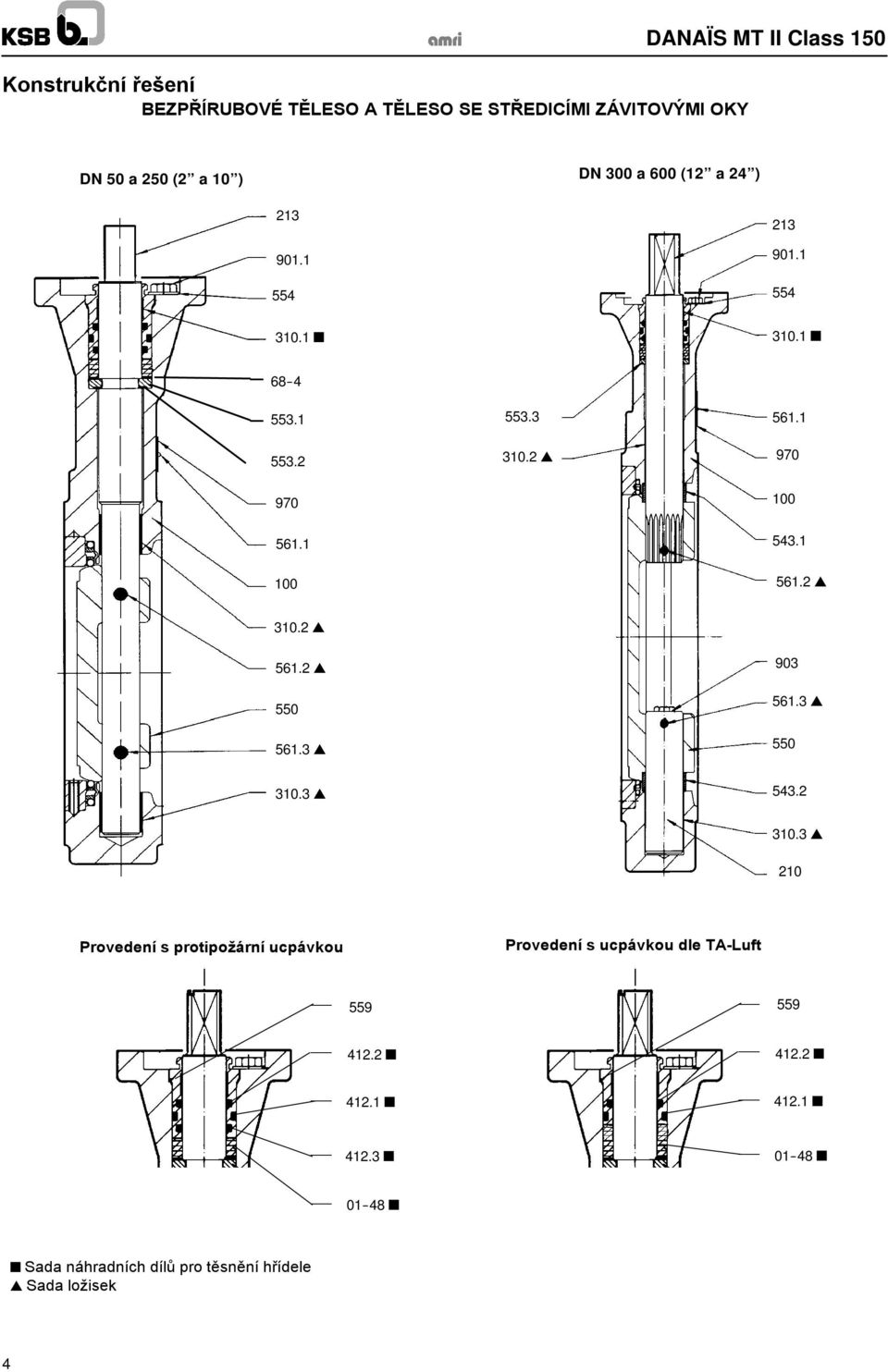

4 Konstrukční řešení BEZPŘÍRUBOVÉ TĚLESO A TĚLESO SE STŘEDICÍMI ZÁVITOVÝMI OKY DANAÏS MT II Class 150 DN 50 a 250 (2 a 10 ) DN 300 a 600 (12 a 24 ) Provedení s protipožární ucpávkou Provedení s ucpávkou dle TA-Luft Sada náhradních dílůpro těsnění hřídele Sada ložisek 4

5 Konstrukční řešení PŘÍRUBOVÉ TĚLESO DN 50 a 250 (2 a 10 ) DN 300 a 600 (12 a 24 ) Provedení s protipožární ucpávkou Provedení s ucpávkou dle TA-Luft Sada náhradních dílůpro těsnění hřídele Sada ložisek 5

6 Seznam součástí Položka Označení DN Materiály 68-4 Tenká podložka 50 a 250 Nerezová ocel 100 Těleso 50 a 600 Uhlíková ocel Nerezová ocel 210 Hřídel 300 a 600 Nerezová ocel 213 Ovládací hřídel 50 a 600 Nerezová ocel Kluzné ložisko 50 a 600 Nerezová ocel + PTFE Kluzné ložisko 50 a 600 Nerezová ocel + PTFE Kluzné ložisko 50 a 600 Nerezová ocel + PTFE Rozpěrné pouzdro 300 a 600 Nerezová ocel Rozpěrné pouzdro 300 a 600 Nerezová ocel 550 Disk 50 a 600 Nerezová ocel Opěrná vložka 50 a 250 Nerezová ocel Opěrná vložka 50 a 250 Nerezová ocel + PTFE Opěrná vložka 300 a 600 Nerezová ocel 554 Podložka 50 a 600 Nerezová ocel Rýhovaný kolík 50 a 600 Nerezová ocel Rýhovaný kolík 50 a 600 Nerezová ocel Rýhovaný kolík 50 a 600 Nerezová ocel Šroub s šestihrannou hlavou 50 a 600 Nerezová ocel tř. A Závitová zátka 300 a 600 Nerezová ocel tř. A Identifikační štítek 50 a 600 Nerezová ocel Protipožární ucpávka (viz strana 12) Protipožární ucpávka 50 a 600 Expandovaný grafit O-kroužek 50 a 600 VITON O-kroužek 50 a 600 VITON O-kroužek 50 a 600 VITON 559 Držák těsnění 50 a 600 Nerezová ocel Ucpávka dle TA-Luft (viz strana 12) Ucpávka dle TA-Luft 50 a 600 Expandovaný grafit SUPAGRAF CONTROL O-kroužek 50 a 600 VITON O-kroužek 50 a 600 VITON 559 Držák těsnění 50 a 600 Nerezová ocel Při objednávání sady náhradních dílůudávejte obchodní kód klapky, vyznačený na identifikačním štítku. 6

7 Pružné kovové sedlo DN 50 a 250 (2 to 10 ) DN 300 a 600 (12 a 24 ) Všechny typy těles Bezpřírubové těleso Těleso se středicími závitovými oky Přírubové těleso Detail těsnicího kroužku Sada sedla Položka Označení DN Materiály 50-5 Přítlačný kroužek 50 a 600 Nerezová ocel 50-6 Těsnicí kroužek 50 a 250 Nerezová ocel 72-2 Středicí příruba 300 a 600 Nerezová ocel 72-3 Upínací příruba 50 a 600 Nerezová ocel 144 Kovové sedlo 50 a 600 Podle druhu kapaliny (nikl jako standard) 901 Šroub s šestihrannou hlavou 300 a 600 Nerezová ocel tř. A Pojistný závrtný šroub 50 a 250 Nerezová ocel tř. A Šroub s válcovou hlavou 300 a 600 Nerezová ocel tř. A Přídržný kroužek 300 a 600 Nerezová ocel tř. A4.70 Sedlo z PTFE DN 50 a 250 (2 a 10 ) DN 300 a 600 (12 a 24 ) Všechny typy těles Bezpřírubové těleso Těleso se středicími závitovými oky Přírubové těleso Detail sedla Sedlo 144 Reakční kroužek 50-5 Stahovací kroužek Sada sedla Položka Označení DN Materiály 50-5 Přítlačný kroužek 50 a 600 Nerezová ocel 50-6 Těsnicí kroužek 50 a 250 Nerezová ocel 72-2 Středicí příruba 300 a 600 Nerezová ocel 72-3 Upínací příruba 50 a 600 Nerezová ocel 144 Sedlo 50 a 600 Vyztužený PTFE 901 Šroub s šestihrannou hlavou 300 a 600 Nerezová ocel tř. A Pojistný závrtný šroub 50 a 250 Nerezová ocel tř. A Šroub s válcovou hlavou 300 a 600 Nerezová ocel tř. A Přídržný kroužek 300 a 600 Nerezová ocel tř. A4.70 7

8 Rozměry Bezpřírubové těleso - typ 1 Plochý konec, opracovaný na ø Z nebo s h3 h4 h1 e3 e1 h2 e4 l1 e2 mm Stavební délka Montážní deska ISO 5211 Hřídel se čtyřhranným koncem Hřídel s plochým koncem Prostor pro disk DN NPS l1 h1 h2 n h4 s h3 s Ø Z h3 e1 e2 e3 e F ½ F F F F F F F F F F F F F Stavební délka DN NPS Bezpřírubové těleso 50 a 300 (1) 2 a 12 (1) EN 558-1, série 20; API 609, tabulka 2, třída 150 a ISO 5752, série EN 558-1, série 20; API 609, tabulka 2, třída 150 a ISO 5752, série a a 24 EN 558-1, série 20; API 609, tabulka 2, třída 150 a ISO 5752, série 20 (1) DN 80-3 : pouze podle normy API 609, tabulka 2, třída

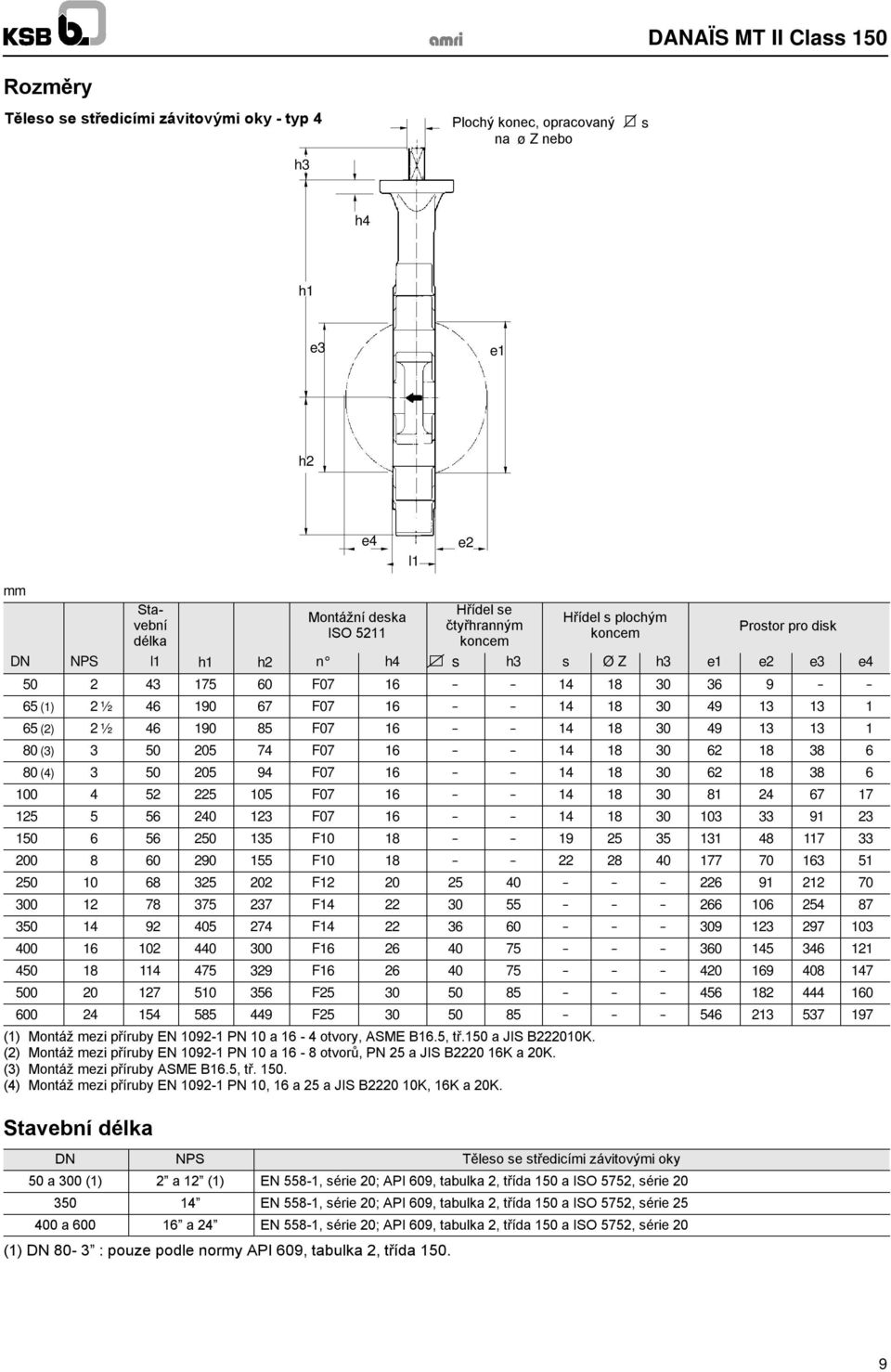

9 Rozměry Těleso se středicími závitovými oky - typ 4 h3 Plochý konec, opracovaný na ø Z nebo s h4 h1 e3 e1 h2 e4 l1 e2 mm Stavební délka Montážní deska ISO 5211 Hřídel se čtyřhranným koncem Hřídel s plochým koncem Prostor pro disk DN NPS l1 h1 h2 n h4 s h3 s Ø Z h3 e1 e2 e3 e F (1) 2 ½ F (2) 2 ½ F (3) F (4) F F F F F F F F F F F F (1) Montážmezi příruby EN PN 10 a 16-4 otvory, ASME B16.5, tř.150 a JIS B222010K. (2) Montážmezi příruby EN PN 10 a 16-8 otvorů, PN 25 a JIS B K a 20K. (3) Montážmezi příruby ASME B16.5, tř (4) Montážmezi příruby EN PN 10, 16 a 25 a JIS B K, 16K a 20K. Stavební délka DN NPS Těleso se středicími závitovými oky 50 a 300 (1) 2 a 12 (1) EN 558-1, série 20; API 609, tabulka 2, třída 150 a ISO 5752, série EN 558-1, série 20; API 609, tabulka 2, třída 150 a ISO 5752, série a a 24 EN 558-1, série 20; API 609, tabulka 2, třída 150 a ISO 5752, série 20 (1) DN 80-3 : pouze podle normy API 609, tabulka 2, třída

10 Rozměry Přírubové těleso - typ 7 DN 50 a 250 (2 a 10 ) DN 300 a 600 (12 a 24 ) s Plochý konec, opracovaný na Ø Z nebo s h3 h4 h1 e3 e3 e1 f h2 e4 l1 e4 l1 e2 Stavební délka Montážní deska ISO 5211 Hřídel se čtyřhranným koncem Hřídel s plochým koncem Prostor pro disk DN NPS l1 f h1 h2 n h4 s h3 s Ø Z h3 e1 e2 e3 e , F ½ , F , F , F , F , F , F , F F F F F F F Stavební délka Stavební délky klapek DANAÏS MT II Class 150 s prírubovým tělesem jsou v souladu s normami ISO 5752, série 13, EN 558-1, série

11 Krouticí momenty Krouticí moment * pro aplikace s mazaným a nemazaným médiem (v Nm) sedlo z PTFE DN NPS ½ Krouticí moment * pro aplikace s mazaným médiem (v Nm) pružné kovové sedlo DN NPS ½ Krouticí moment * pro aplikace s nemazaným médiem (v Nm) pružné kovové sedlo DN NPS ½ * V hodnotěkrouticího momentu je zohledněn bezpečnostní koeficient pro volbu pohonu. 11

12 Hydraulické charakteristiky Průtokový součinitel v úplněotevřené poloze DN NPS Kv 0 Cv 0 Zeta ½ Protipožární provedení Klapky s kovovým sedlem jsou schválené jako protipožární podle normy BS 6755, část 2. Tato certifikace zahrnuje těsnost nad klapkou i pod klapkou (kovové sedlo) a systém těsnění hřídele (protipožární grafitová ucpávka). Protipožární provedení se doporučuje pro tělesa se závitovými středicími oky typu T4 nebo přírubová tělesa typu T7. Provedení dle TA-Luft Klapky se sedlem z plastomeru nebo kovu jsou certifikovány podle požadavkůta-luft, revize v souladu s VDI Třída těsnosti systému utěsnění hřídele: < 10-4 mbar.i / (s.m). Klapky jsou vybaveny speciální ucpávkou z grafitu a jsou certifikovány podle TA-Luft (SUPAGRAPH CONTROL ). Tato ucpávka není protipožární. Nařízení REACH Žádné látky ze seznamu látek, které přicházejí do úvahy pro povinnost registrace, ani substance uvedená v Příloze XIV, nejsou obsaženy v koncentraci vyšší než0,1%hm. (Článek 33/REACH). Varianta ATEX Adaptovaná konstrukce (opce) pro ATEX, skupina II - kategorie 2 - zóny 1+21 podle směrnice 94/9/CE. Definice možné konfigurace Typ sedla Plastomer Grafitová ucpávka TA-Luft SUPAGRAPH CONTROL Certifikace Varianta Protipožární TA-Luft ATEX NE ANO ANO Protipožární ANO NE ANO Kov TA-Luft SUPAGRAPH CONTROL NE ANO ANO 12

13 Standardní varianty Elektrický pohon ACTELEC Hydraulický pohon ACTO Pneumatická distribuce pro funkce AMTRONIC Otevřeno-Zavřeno Pozicionér a řídicí jednotka SMARTRONIC Pneumatické pohony ACTAIR / DYNACTAIR Detekce polohy AMTROBOX, AMTROBOX S, AMTROBOX R, AMTROBOX EEx-ed, AMTROBOX EEx-ia Kardanový kloub Stojan Řetězové kolo Klapka DANAÏS HT 13

14 Připojení Klapky mohou být instalovány mezi příruby podle norem EN PN 10, PN 16 a PN 25; ASME B16.5, třída 150; JIS B K, 16K a 20K. Jiná připojení na vyžádání UPOZORNĚNÍ: Připojení podle ISO 7005 PN 20 se ji používá velmi zřídka, používejte přednostněnormu ASME B16.5, třída 150. Bezpřírubové těleso - typ 1 - DN NPS EN ASME B16.5 ISO 7005 JIS B2220 PN 10 PN 16 PN 25 tř. 150 PN 20 10K 16K 20K ½ Těleso se středicími závitovými oky - typ 4 DN NPS EN ASME B16.5 ISO 7005 JIS B2220 PN 10 PN 16 PN 25 tř. 150 PN 20 10K 16K 20K ½ Přírubové těleso - typ 7 DN NPS EN ASME B16.5 ISO 7005 JIS B2220 PN 10 PN 16 PN 25 tř. 150 PN 20 10K 16K 20K ½ Instalace povolena Konzultujte s námi 14

15 Montážjako koncová armatura a demontážpotrubí za klapkou Standardní klapky typu 4 typu 7 se používají jako armatury na konci potrubí nebo jako armatury, za niždemontovat potrubí, při teplotěprostředí pro níže uvedené hodnoty DN a diferenčních tlaků( PS). Pro klapky typu 1 (bezpřírubové těleso) není montážna konci potrubí a demontážza klapkou povolena. DANAÏS MT II Plyny nebo kapaliny Kapaliny* *** nebezpečné** bezpečné** nebezpečné** bezpečné** Třída 150 B 25 Všechny DN: na vyžádání Všechny DN: na vyžádání Všechny DN: PS = 15 bar max. Všechny DN: PS = 19 bar max. Všechny DN: PS = 15 bar max. Všechny DN: PS = 19 bar max. Všechny DN: PS = 15 bar max. Všechny DN: PS = 19 bar max. * Kapaliny, které mají tlak par při maximální dovolené teplotěo maximálně0,5 bar nad atmosférickým tlakem (1013 mbar). ** Média nebezpečná a bezpečná podle PED. *** S hřídelem ASTM A 479 gr. 316L / : PS omezen na 10 bar). PS: diferenční tlak Poznámka: Klapka instalovaná na konci potrubí se zaslepovací přírubou na výstupu se nepovažuje za koncovou armaturu. Demontážza klapkou Montážna konci potrubí " " 15

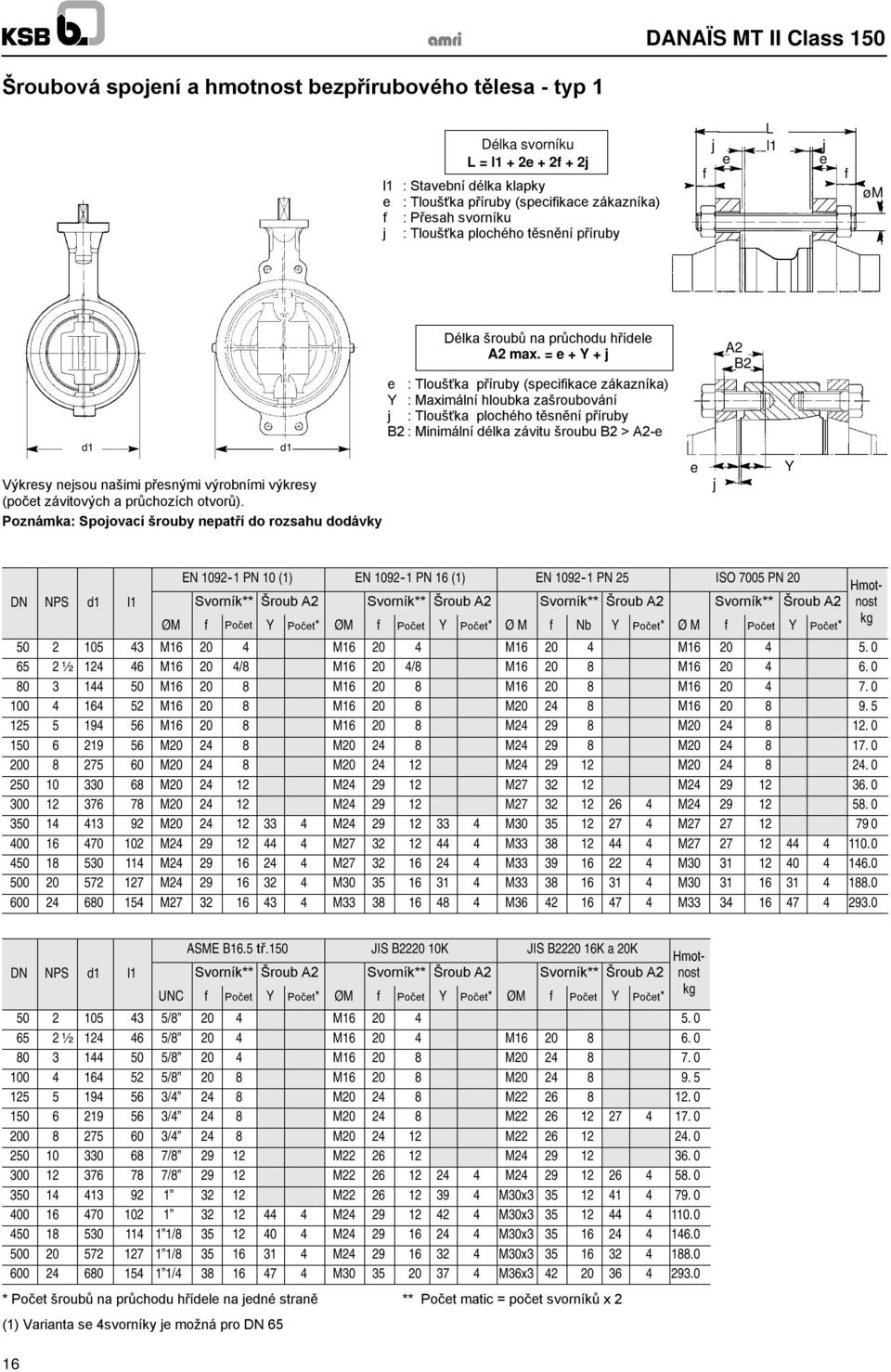

16 Šroubová spojení a hmotnost bezpřírubového tělesa - typ 1 Délka svorníku L = l1 + 2e + 2f + 2j l1 : Stavební délka klapky e : Tloušťka příruby (specifikace zákazníka) f : Přesah svorníku j : Tloušťka plochého těsnění příruby f j e L l1 j e f øm d1 Výkresy nejsou našimi přesnými výrobními výkresy (počet závitových a průchozích otvorů). Poznámka: Spojovací šrouby nepatří do rozsahu dodávky d1 Délka šroubůna průchodu hřídele A2 max. = e + Y + j e : Tloušťka příruby (specifikace zákazníka) Y : Maximální hloubka zašroubování j : Tloušťka plochého těsnění příruby B2 : Minimální délka závitu šroubu B2 > A2-e e j A2 B2 Y M M M M ½ M /8 M /8 M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M EN PN 10 (1) EN PN 16 (1) EN PN 25 ISO 7005 PN 20 Hmot- DN NPS d1 l1 Svorník** Šroub A2 Svorník** Šroub A2 Svorník** Šroub A2 Svorník** Šroub A2 nost ØM f Počet Y Počet* ØM f Počet Y Počet* Ø M f Nb Y Počet* Ø M f Počet Y Počet* kg ASME B16.5 tř.150 JIS B K JIS B K a 20K Hmot- DN NPS d1 l1 Svorník** Šroub A2 Svorník** Šroub A2 Svorník** Šroub A2 nost UNC f kg Počet Y Počet* ØM f Počet Y Počet* ØM f Počet Y Počet* / M ½ / M M / M M / M M / M M / M M / M M / M M / M M M M30x M M30x / M M30x / M M30x / M M36x * Počet šroubůna průchodu hřídele na jedné straně ** Počet matic = počet svorníkůx 2 (1) Varianta se 4svorníky je možná pro DN 65 16

17 Šroubová spojení a hmotnost tělesa se středícími závitovými oky - typ 4 Délka šroubu A1 max. = e + X + j e : Tlouška příruby (specifikace zákazníka) X : Maximální hloubka zašroubování j : Tloušťka plochého těsnění příruby B1 : Minimální délka závitu šroubu B1 > A1-e e j X A1 B1 d1 Délka šroubůna průchodu hřídele A2 max. = e + Y + j e : Tloušťka příruby (specifikace zákazníka) d1 Y : Maximální hloubka zašroubování j : Tloušťka plochého těsnění příruby Výkresy nejsou našimi přesnými výrobními výkresy B2 : Minimální délka závitu šroubu B2 > A2-e (počet středicích závitových ok). Poznámka: Spojovací šrouby nepatří do rozsahu dodávky EN PN 10 (1) EN PN 16 (2) EN PN 25 ISO 7005 PN 20 Hmot- DN NPS d1 Šroub A1 Šroub A2 Šroub A1 Šroub A2 Šroub A1 Šroub A2 Šroub A1 Šroub A2 nost ØM X Počet* Y Počet* ØM X Počet* Y Počet* Ø M X Počet* Y Počet* Ø M X Počet* Y Počet* kg M M M M ½ 130 M M M ½ 174 M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M e j A2 B2 Y ASME B16.5 tř. 150 JIS B K JIS B K a 20K DN NPS d1 Šroub A1 Šroub A2 Šroub A1 Šroub A2 Šroub A1 Šroub A2 UNC X Počet* Y Počet* ØM X Počet* Y Počet* ØM X Počet* Y Počet* / M ½ 130 5/ M ½ 174 M / M M / M M / M M / M / M M / M M / M M M M30x M M30x / M M30x / M M30x / * Počet šroubůna jedné straně (1) Varianta se 4 šrouby na jedné straněje možná pro DN 65 17

18 Šroubová spojení a hmotnost přírubového tělesa - typ 7 Délka šroubůna přírubách A1 max. = e + j + E1 maxi + f E1 : Tloušťka příruby klapky e : Tloušťka příruby (specifikace zákazníka) f : Přesah šroubu j : Tloušťka plochého těsnění příruby B1 : Minimální délka závitu šroubu B1 > A1-e A1 e f E1 j ØM B1 Délka šroubůna průchodu hřídele A2 max. = e + Y + j A2 B2 Y d1 d1 Výkresy nejsou přesné výrobní výkresy (počet závitových otvorůa otvorůpro průchody). e : Tloušťka příruby (specifikace zákazníka) Y : Maximální hloubka zašroubování na průchodu hřídele j : Tloušťka plochého těsnění příruby B2 : Minimální délka závitu šroubu B2 > A2-e Poznámka: Spojovací šrouby nepatří do rozsahu dodávky DN NPS d1 E ,0 M M M M ½ ,5 M M M M ½ ,5 M M ,0 M M M M ,0 M M M M ,0 M M M ,5 M M M ,5 M M M ,5 M M M ,0 M M M M ,0 M M M , ,0 M M M M ,5 M M M M ,0 M M M ,0 M M M M EN PN 10 (1) EN PN 16 (1) EN PN 25 ISO 7005 PN 20 Šroub A1 Šroub A2 Šroub A1 Šroub A2 Šroub A1 Šroub A2 Šroub A1 Šroub A2 Hmot- nost Počet Počet kg ØM f Počet* Y Počet * ØM f Počet* Y Počet* ØM f Y Počet* ØM f Y Počet* * * ASME B16.5 tř.150 JIS B K JIS B K a 20K Hmot- DN NPS d1 E1 Šroub A1 Šroub A2 Šroub A1 Šroub A2 Šroub A1 Šroub A2 nost UNC f Počet* Y Počet* ØM f Počet* Y Počet* ØM f Počet* Y kg Počet* ,0 5/ M M ½ ,5 5/ M M ,0 5/ M M ,0 5/ M M ,0 3/ M ,5 3/ M ,5 3/ M M ,5 7/ M ,0 7/ M M , M M30X , M M30X ,5 1 1/ M ,0 1 1/ M ,0 1 1/ M M36X * Počet šroubůna jedné straně (1) Varianta se 4 šrouby na jedné straněje možná pro DN 65 18

19 Rozměry přírub Klapky DANAÏS MT II jsou konstruovány pro instalaci s plochým tesněním nebo s vinutým těsněním mezi všechny typy přírub a na všechna připojení podle aktuálněplatných norem. TĚSNICÍ PLOCHA NA ČELECH PŘÍRUB Aby se zajistilo správné připojení, musí být rozměry těsnění příruby kompatibilní s rozměry, uvedenými v tabulce dole. Ø1 Ø2 Ø3 Ø1 Ø1 Ø2 Ø3 Ø1 Ø1 Ø2 Ø3 Ø1 = DN NPS Bezpřírubové těleso Těleso se středicími závitovými oky Přírubové těleso Ø1 Ø2 Ø3 Ø1 Ø2 Ø3 Ø1 Ø2 Ø ½ * ** * Ø1: 375 pro EN PN 25 a JIS B K, 16K, 20K ** Ø1: 438 pro EN PN 10, 16, 25 a JIS B K, 16K, 20K 19

20 Přednosti výrobku slouží našim zákazníkům Indikace polohy disku DANAÏS MT II Class 150 Montážní deska podle normy ISO 5211 Délka krku umožňuje izolaci Dva nezávislé těsnicí systémy na průchodu hřídele. Bez údržby Protipožární ucpávka z grafitu (necertifkována podle TA-Luft) nebo ucpávka podle TA-Luft z grafitu (necertifikována jako protipožární) Těsnicí plocha příruby pro široký rozsah standardizovaných plochých těsnění Pojistka proti vystřelení hřídele Spojení hnací hřídel/disk kolíky nebo drážkami Technické změny vyhrazeny Sedla z PTFE nebo kovu perfektnětěsnicí v obou směrech průtoku Zaslepené dno klapky zajišuje integritu, homogenitu a odolnost tělesa vůči tlaku Stavební délka podle norem EN 558 a API /5--64 KSB - PUMPY + ARMATURY s.r.o., koncern Praha 4-Chodov Klíčova 2300/6 tel fax sekretariat@ksbpumpy.cz PlzeňD Žižkova 2042/24 tel. + fax mobil suva@ksbpumpy.cz Liberec Zimní 97 tel. + fax mobil pech@ksbpumpy.cz Brno Kroftova 45 tel mobil e--mail: dvoracek@ksbpumpy.cz Ostrava 2 Bohumínská 61 tel. + fax o mobil pojer@ksbpumpy.cz Olomouc Třída Svobody 39 tel fax jana.kozakova@ksbgroup.cz Strakonice Raisova 1004 tel.+ fax mobil carek@ksbpumpy.cz
