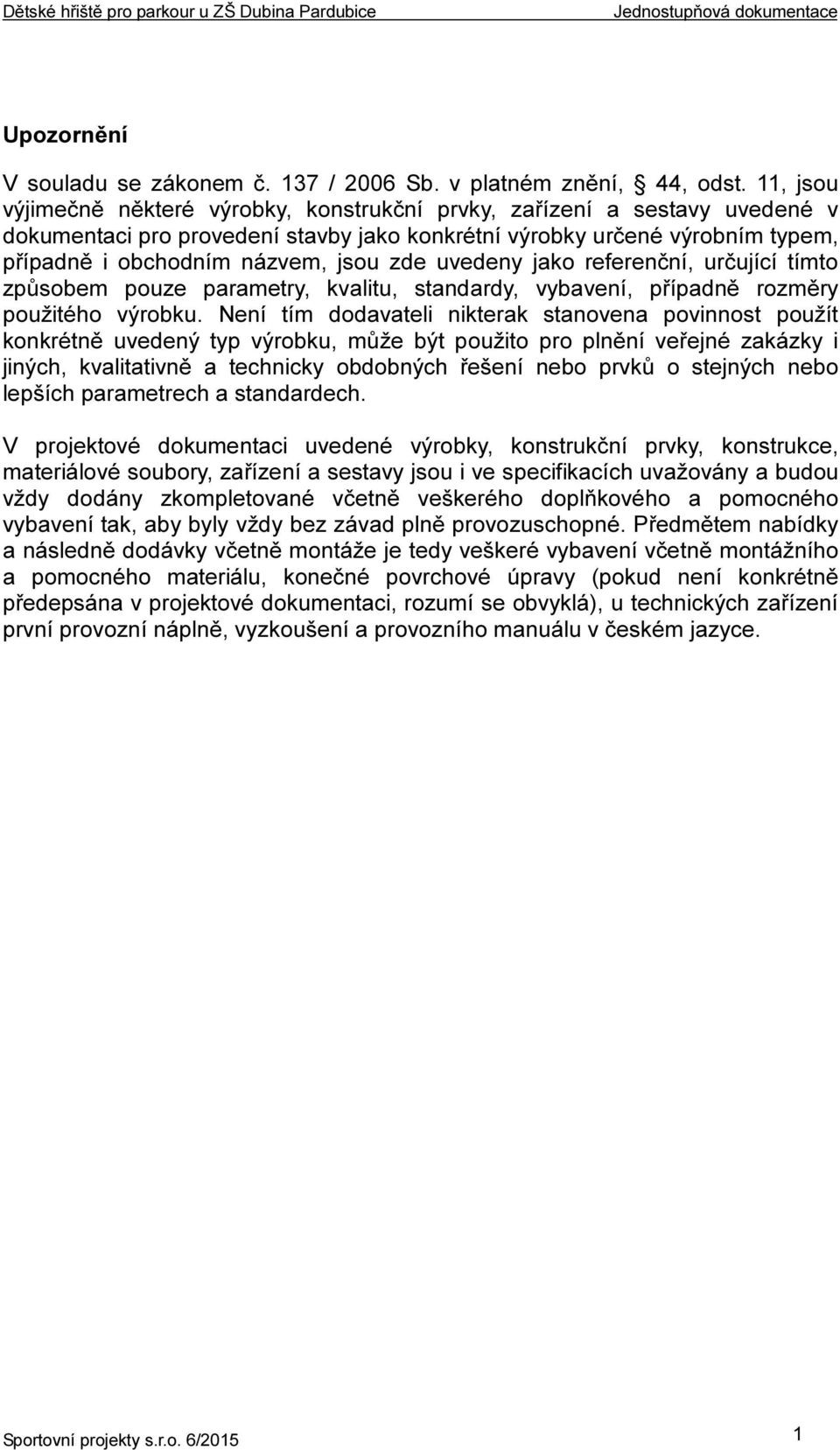

1 Upozornění V souladu se zákonem č. 137 / 2006 Sb. v platném znění, 44, odst. 11, jsou výjimečně některé výrobky, konstrukční prvky, zařízení a sestavy uvedené v dokumentaci pro provedení stavby jako konkrétní výrobky určené výrobním typem, případně i obchodním názvem, jsou zde uvedeny jako referenční, určující tímto způsobem pouze parametry, kvalitu, standardy, vybavení, případně rozměry použitého výrobku. Není tím dodavateli nikterak stanovena povinnost použít konkrétně uvedený typ výrobku, může být použito pro plnění veřejné zakázky i jiných, kvalitativně a technicky obdobných řešení nebo prvků o stejných nebo lepších parametrech a standardech. V projektové dokumentaci uvedené výrobky, konstrukční prvky, konstrukce, materiálové soubory, zařízení a sestavy jsou i ve specifikacích uvažovány a budou vždy dodány zkompletované včetně veškerého doplňkového a pomocného vybavení tak, aby byly vždy bez závad plně provozuschopné. Předmětem nabídky a následně dodávky včetně montáže je tedy veškeré vybavení včetně montážního a pomocného materiálu, konečné povrchové úpravy (pokud není konkrétně předepsána v projektové dokumentaci, rozumí se obvyklá), u technických zařízení první provozní náplně, vyzkoušení a provozního manuálu v českém jazyce. Sportovní projekty s.r.o. 6/2015 1

2 Technická zpráva a) Seznam příloh 01 - Technická zpráva 02 - Půdorys, detaily 1:100, 1:25 b) Vymezení rozsahu stavby Záměr řeší výstavbu parcourového hřiště o rozměru 10x13m. Hřiště bude vybudováno na zatravněné ploše v blízkosti Základní školy Pardubice - Dubina. Hřiště bude vybaveno parkourovými překážkami. c) Příprava území Plochu území je potřeba vyčistit, odstranit drobné terénní nerovnosti. V ploše stávajícího trávníku bude v místě výstavby provedeno odstranění travního drnu v mocnosti 4cm a provedeno drobné vyrovnání dle požadavků vyplývajících z technických a montážních listů použitých parkourových překážek. Výškové poměry a terénní úpravy: Dopadová plocha bude kopírovat stávající terén. d) Odvodnění Hřiště je navrženo z vodopropustných materiálů a srážkové vody zde budou plošně vsakovány. e) Sportovní povrchy Dopadovou zónou pod herními bude tvořit monolitický pryžový povrch s grafikou umožňující další cviky, jako například skoky na přesnost, Tento povrch musí mít certifikát pro příslušné pádové výšky dle ČSN EN Barevnost bude tmavě hnědá s vloženou světlou grafikou. Skladba souvrství S1 (dopadová plocha v místě stávajícího trávníku) - dopadová plocha - pryžová štěpka tl.40 mm - geotextilie - upravená zemní pláň f) Vybavení hřiště Všechny použité prvky musejí být certifikovány podle závazné normy ČSN EN 1176 tak, aby mohly být používány i dětmi mladšími 14-ti let. Sportovní projekty s.r.o. 6/2015 2

3 Prvky umožňují cvičení precizních (přesných) doskoků Doporučeno je použití monolitického pryžového povrchu s vyznačenými body pro nácviky skoků a odrazů Materiálová specifikace parkour prvků: - Životnost minimálně 20 let - Materiál rámů z vysoce odolných žárově zinkovaných ocelových trubek a stěny z vysokotlakého laminátu (HPL) - Průměr trubek 60mm, tloušťka stěny 2,5mm, na místech určených k zavěšení průměr trubek 42mm a tloušťka 3mm - Velikost modulů přibližně 1100mm - Vysokotlaký laminát zdrsněn proti prokluzu s tloušťkou stěny 15mm spojen s trubkami pomocí plastových koulí a šroubů - Plastové komponenty vyztuženy vlákny PA66 - Záruka 10 let na konstrukci - Možnosti následné modifikace bez nutnosti velkých zemních prací - Prvky vhodné i pro děti díky certifikaci na ČSN EN Instruktážní videa k jednotlivým prvkům ( cvikům ) - Odolnost vůči vandalismu - Ukotvení všech prvků do betonových základů Parkour prvky musí umožňovat nácvik těchto pohybů: - Drop (Saut de fond ) - Doslova skok na zem. Seskok dolů z překážky. - Roll (Roulade) - Dopředný parakotoul, při němž se země dotknou paže a záda (kotoul probíhá šikmo přes záda). Používá se ke snížení a přesunu energie ze skoku. - Vault (Passement) - Základní výraz pro techniku určenou k překonání překážky. - Landing (Atterrissage / Réception) - Přistání na zemi, jen špičky nohou se dotýkají země (nikdy nedopadejte na celou nohu; vždy jen na prsty a bříška nohou). - Pop vault, wall hop (Passe Braille) - Překonání zdi s jedním či více odrazy nohama od zdi a rukama položenýma nahoře na překážce. - Arm jump, cat leap (Saut de bras) - Doskok na stranu překážky do polohy visu (podřepu), ruce se drží horní hrany, nohy brání nárazu těla do překážky. - Underbar, jump through (Franchissement) - Proskočení skrz mezeru pod překážkou nebo v překážce. - Cat jump/pass, monkey vault, (king) kong vault (Saut de chat) - skok dopředu přes překážku, kdy se tělo dostává do vodorovné pozice nad překážku, následuje odraz rukama, tělo a nohy se protáhnou nad překážkou a mezi rukama. - Tic tac (Tic tac) - Odraz od zdi k získání výšky / vzdálenosti. Často slouží k výskoku na protější překážku. - Balance (Équilibre) - Chůze po úzké překážce, po její hraně. Sportovní projekty s.r.o. 6/2015 3

4 - Dismount, swinging jump (Lâché) - Seskok z visu (na zábradlí, zdi, stromě) s dopadem na zem nebo zachycením do jiného visu. Popis prvků: 01 SPIDER CAGE M - Kovová krychle složená z ocelových trubek ukotvených ve 13 bodech v betonových základech a zdrsněných desek z materiálu HPL se spoji krytými plastovými koulemi - Prvek umožňuje nácvik těchto technik: Balance, Cat Balance, Underbar, Dismount, Vault, Tic Tac, Drop - Výška prvku: mm - Šířka prvku: mm - Délka prvku: mm 02 GIBBONSWING S - Multifunkční prolézací prvek z ocelových trubek, spoje s plastovými koulemi. - Umožňuje nácvik široké škály technik. - Výška prvku: 1830 mm - Šířka prvku: 3520 mm - Délka prvku: 4630 mm Sportovní projekty s.r.o. 6/2015 4

5 03 TIC-TAC CUBE M - Krychle z ocelových trubek s deskami z materiálu HPL, ukotveno ve 4 bodech v betonových základech, spoje trubek jsou kryty plastovými koulemi - Prvek umožňuje nácvik těchto technik: Pop Vault, Drop, Lazy Vault - Výška prvku: mm - Šířka prvku: mm - Délka prvku: mm Sportovní projekty s.r.o. 6/2015 5

6 04 PRECISION BAR - Ocelová kladina, zakončeno plastovými koulemi, kotveno v betonovém základu - Prvek umožňuje nácvik těchto technik: Precision Jump - Výška prvku: mm - Šířka prvku: mm - Délka prvku: mm 05 PRECISION BAR EXTRA - Ocelová kladina prodloužení, zakončeno plastovou koulí, kotveno v betonovém základu - Prvek umožňuje nácvik těchto technik: Precision Jump - Výška prvku: mm - Šířka prvku: mm - Délka prvku: mm Sportovní projekty s.r.o. 6/2015 6

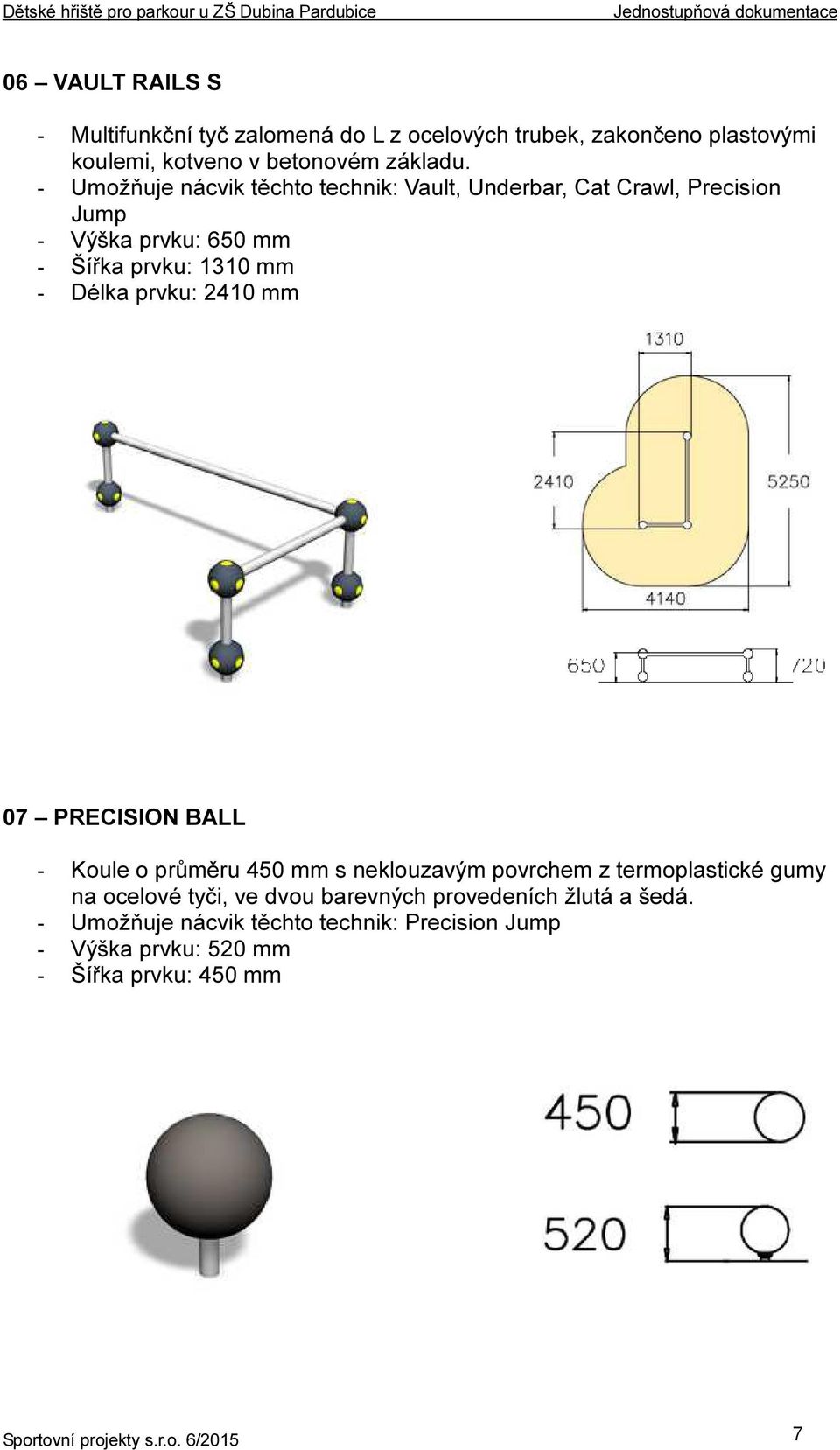

7 06 VAULT RAILS S - Multifunkční tyč zalomená do L z ocelových trubek, zakončeno plastovými koulemi, kotveno v betonovém základu. - Umožňuje nácvik těchto technik: Vault, Underbar, Cat Crawl, Precision Jump - Výška prvku: 650 mm - Šířka prvku: 1310 mm - Délka prvku: 2410 mm 07 PRECISION BALL - Koule o průměru 450 mm s neklouzavým povrchem z termoplastické gumy na ocelové tyči, ve dvou barevných provedeních žlutá a šedá. - Umožňuje nácvik těchto technik: Precision Jump - Výška prvku: 520 mm - Šířka prvku: 450 mm Sportovní projekty s.r.o. 6/2015 7

8 08 INFO SIGN - Informační tabule s QR kódy - Výška prvku: mm - Šířka prvku: mm - Délka prvku: mm g) Bezpečnost stavby Musí být dodržena všechna ustanovení bezpečnostních a hygienických norem pro výstavbu a provoz sportovních zařízení a dětských hřišť. Při stavebních pracích je nutno dodržovat platné předpisy. Zvýšenou pozornost je třeba věnovat pracím v blízkosti podzemních vedení. Jejich poloha musí být předem vytyčena jejich správci a po dobu stavby udržována. Aktivity na hřišti bude upravovat Provozní a bezpečnostní řád, který bude umístěn na viditelném místě. Sportovní projekty s.r.o. 6/2015 8
