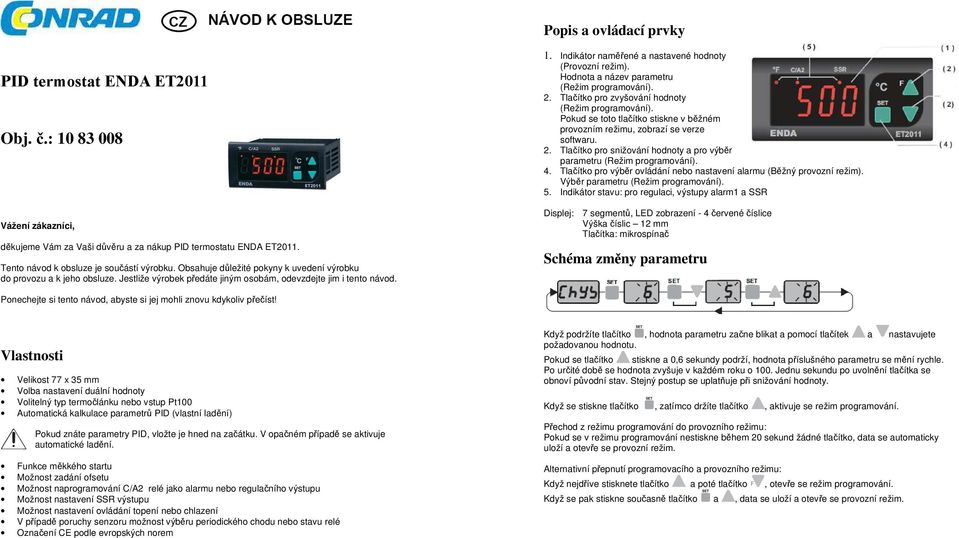

1 Popis a ovládací prvky PID termostat ENDA ET2011 Obj. č.: Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup PID termostatu ENDA ET2011. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, odevzdejte jim i tento návod. 1. Indikátor naměřené a nastavené hodnoty (Provozní režim). Hodnota a název parametru (Režim programování). 2. Tlačítko pro zvyšování hodnoty (Režim programování). Pokud se toto tlačítko stiskne v běžném provozním režimu, zobrazí se verze softwaru. 2. Tlačítko pro snižování hodnoty a pro výběr parametru (Režim programování). 4. Tlačítko pro výběr ovládání nebo nastavení alarmu (Běžný provozní režim). Výběr parametru (Režim programování). 5. Indikátor stavu: pro regulaci, výstupy alarm1 a SSR Displej: 7 segmentů, LED zobrazení - 4 červené číslice Výška číslic 12 mm Tlačítka: mikrospínač Schéma změny parametru Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Vlastnosti Velikost 77 x 35 mm Volba nastavení duální hodnoty Volitelný typ termočlánku nebo vstup Pt100 Automatická kalkulace parametrů PID (vlastní ladění) Pokud znáte parametry PID, vložte je hned na začátku. V opačném případě se aktivuje automatické ladění. Funkce měkkého startu Možnost zadání ofsetu Možnost naprogramování C/A2 relé jako alarmu nebo regulačního výstupu Možnost nastavení SSR výstupu Možnost nastavení ovládání topení nebo chlazení V případě poruchy senzoru možnost výběru periodického chodu nebo stavu relé Označení CE podle evropských norem Když podržíte tlačítko, hodnota parametru začne blikat a pomocí tlačítek a nastavujete požadovanou hodnotu. Pokud se tlačítko stiskne a 0,6 sekundy podrží, hodnota příslušného parametru se mění rychle. Po určité době se hodnota zvyšuje v každém roku o 100. Jednu sekundu po uvolnění tlačítka se obnoví původní stav. Stejný postup se uplatňuje při snižování hodnoty. Když se stiskne tlačítko, zatímco držíte tlačítko, aktivuje se režim programování. Přechod z režimu programování do provozního režimu: Pokud se v režimu programování nestiskne během 20 sekund žádné tlačítko, data se automaticky uloží a otevře se provozní režim. Alternativní přepnutí programovacího a provozního režimu: Když nejdříve stisknete tlačítko a poté tlačítko, otevře se režim programování. Když se pak stiskne současně tlačítko a, data se uloží a otevře se provozní režim.

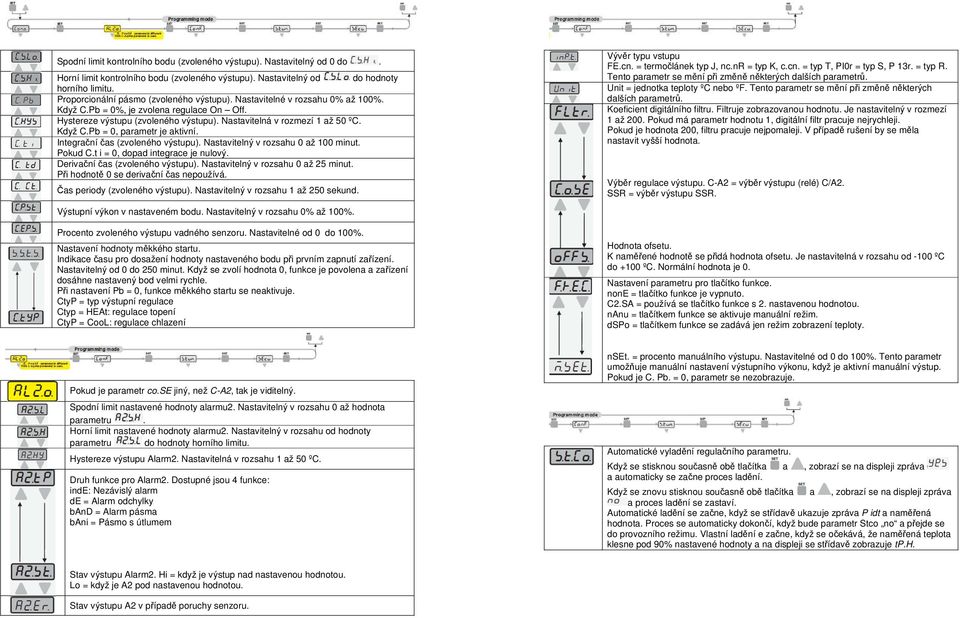

2 Spodní limit kontrolního bodu (zvoleného výstupu). Nastavitelný od 0 do. Horní limit kontrolního bodu (zvoleného výstupu). Nastavitelný od do hodnoty horního limitu. Proporcionální pásmo (zvoleného výstupu). Nastavitelné v rozsahu 0% až 100%. Když C.Pb = 0%, je zvolena regulace On Off. Hystereze výstupu (zvoleného výstupu). Nastavitelná v rozmezí 1 až 50 ºC. Když C.Pb = 0, parametr je aktivní. Integrační čas (zvoleného výstupu). Nastavitelný v rozsahu 0 až 100 minut. Pokud C.t i = 0, dopad integrace je nulový. Derivační čas (zvoleného výstupu). Nastavitelný v rozsahu 0 až 25 minut. Při hodnotě 0 se derivační čas nepoužívá. Čas periody (zvoleného výstupu). Nastavitelný v rozsahu 1 až 250 sekund. Výstupní výkon v nastaveném bodu. Nastavitelný v rozsahu 0% až 100%. Procento zvoleného výstupu vadného senzoru. Nastavitelné od 0 do 100%. Nastavení hodnoty měkkého startu. Indikace času pro dosažení hodnoty nastaveného bodu při prvním zapnutí zařízení. Nastavitelný od 0 do 250 minut. Když se zvolí hodnota 0, funkce je povolena a zařízení dosáhne nastavený bod velmi rychle. Při nastavení Pb = 0, funkce měkkého startu se neaktivuje. CtyP = typ výstupní regulace Ctyp = HEAt: regulace topení CtyP = CooL: regulace chlazení Vývěr typu vstupu FE.cn. = termočlánek typ J, nc.nr = typ K, c.cn. = typ T, PI0r = typ S, P 13r. = typ R. Tento parametr se mění při změně některých dalších parametrů. Unit = jednotka teploty ºC nebo ºF. Tento parametr se mění při změně některých dalších parametrů. Koeficient digitálního filtru. Filtruje zobrazovanou hodnotu. Je nastavitelný v rozmezí 1 až 200. Pokud má parametr hodnotu 1, digitální filtr pracuje nejrychleji. Pokud je hodnota 200, filtru pracuje nejpomaleji. V případě rušení by se měla nastavit vyšší hodnota. Výběr regulace výstupu. C-A2 = výběr výstupu (relé) C/A2. SSR = výběr výstupu SSR. Hodnota ofsetu. K naměřené hodnotě se přidá hodnota ofsetu. Je nastavitelná v rozsahu od -100 ºC do +100 ºC. Normální hodnota je 0. Nastavení parametru pro tlačítko funkce. none = tlačítko funkce je vypnuto. C2.SA = používá se tlačítko funkce s 2. nastavenou hodnotou. nanu = tlačítkem funkce se aktivuje manuální režim. dspo = tlačítkem funkce se zadává jen režim zobrazení teploty. Pokud je parametr co.se jiný, než C-A2, tak je viditelný. Spodní limit nastavené hodnoty alarmu2. Nastavitelný v rozsahu 0 až hodnota parametru. Horní limit nastavené hodnoty alarmu2. Nastavitelný v rozsahu od hodnoty parametru do hodnoty horního limitu. Hystereze výstupu Alarm2. Nastavitelná v rozsahu 1 až 50 ºC. Druh funkce pro Alarm2. Dostupné jsou 4 funkce: inde: Nezávislý alarm de = Alarm odchylky band = Alarm pásma bani = Pásmo s útlumem nset. = procento manuálního výstupu. Nastavitelné od 0 do 100%. Tento parametr umožňuje manuální nastavení výstupního výkonu, když je aktivní manuální výstup. Pokud je C. Pb. = 0, parametr se nezobrazuje. Automatické vyladění regulačního parametru. Když se stisknou současně obě tlačítka a, zobrazí se na displeji zpráva a automaticky se začne proces ladění. Když se znovu stisknou současně obě tlačítka a, zobrazí se na displeji zpráva a proces ladění se zastaví. Automatické ladění se začne, když se střídavě ukazuje zpráva P idt a naměřená hodnota. Proces se automaticky dokončí, když bude parametr Stco no a přejde se do provozního režimu. Vlastní ladění e začne, když se očekává, že naměřená teplota klesne pod 90% nastavené hodnoty a na displeji se střídavě zobrazuje tp.h. Stav výstupu Alarm2. Hi = když je výstup nad nastavenou hodnotou. Lo = když je A2 pod nastavenou hodnotou. Stav výstupu A2 v případě poruchy senzoru.

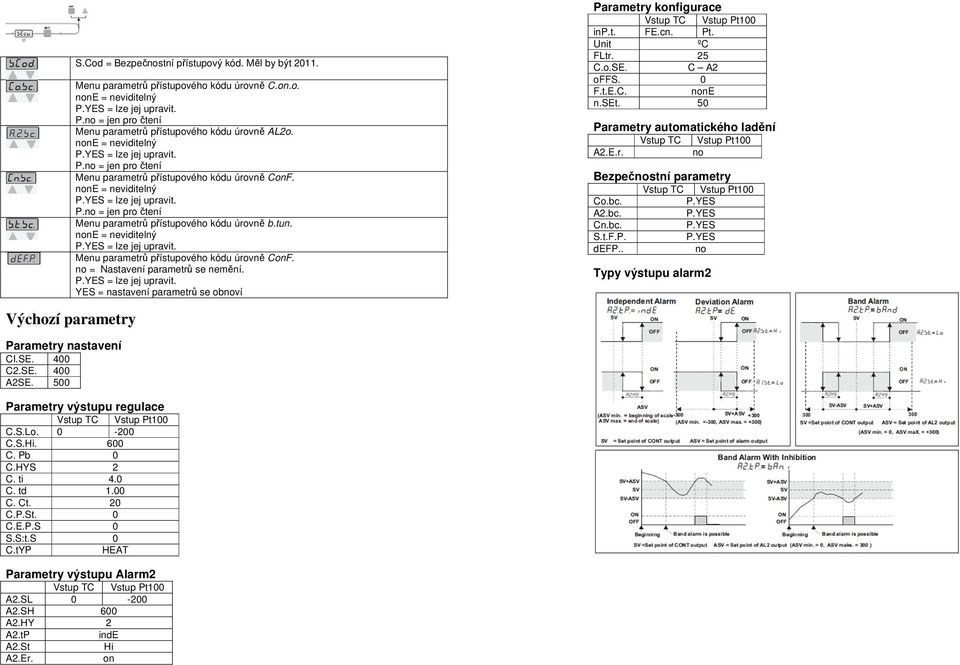

3 S.Cod = Bezpečnostní přístupový kód. Měl by být Menu parametrů přístupového kódu úrovně C.on.o. Menu parametrů přístupového kódu úrovně AL2o. Menu parametrů přístupového kódu úrovně ConF. Menu parametrů přístupového kódu úrovně b.tun. Menu parametrů přístupového kódu úrovně ConF. no = Nastavení parametrů se nemění. YES = nastavení parametrů se obnoví Parametry konfigurace inp.t. FE.cn. Pt. Unit ºC FLtr. 25 C.o.SE. C A2 offs. 0 F.t.E.C. none n.set. 50 Parametry automatického ladění A2.E.r. no Bezpečnostní parametry Co.bc. A2.bc. Cn.bc. S.t.F.P. defp.. no Typy výstupu alarm2 Výchozí parametry Parametry nastavení CI.SE. 400 C2.SE. 400 A2SE. 500 Parametry výstupu regulace C.S.Lo C.S.Hi. 600 C. Pb 0 C.HYS 2 C. ti 4.0 C. td 1.00 C. Ct. 20 C.P.St. 0 C.E.P.S 0 S.S:t.S 0 C.tYP HEAT Parametry výstupu Alarm2 A2.SL A2.SH 600 A2.HY 2 A2.tP inde A2.St Hi A2.Er. on

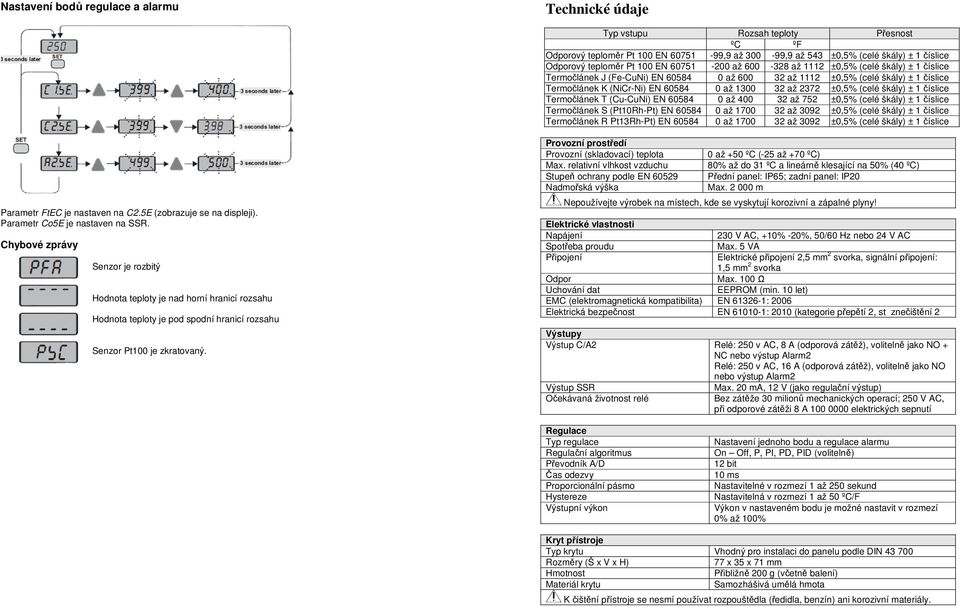

4 Nastavení bodů regulace a alarmu Technické údaje Typ vstupu Rozsah teploty Přesnost ºC ºF Odporový teploměr Pt 100 EN ,9 až ,9 až 543 ±0,5% (celé škály) ± 1 číslice Odporový teploměr Pt 100 EN až až 1112 ±0,5% (celé škály) ± 1 číslice Termočlánek J (Fe-CuNi) EN až až 1112 ±0,5% (celé škály) ± 1 číslice Termočlánek K (NiCr-Ni) EN až až 2372 ±0,5% (celé škály) ± 1 číslice Termočlánek T (Cu-CuNi) EN až až 752 ±0,5% (celé škály) ± 1 číslice Termočlánek S (Pt10Rh-Pt) EN až až 3092 ±0,5% (celé škály) ± 1 číslice Termočlánek R Pt13Rh-Pt) EN až až 3092 ±0,5% (celé škály) ± 1 číslice Parametr FtEC je nastaven na C2.5E (zobrazuje se na displeji). Parametr Co5E je nastaven na SSR. Chybové zprávy Senzor je rozbitý Hodnota teploty je nad horní hranicí rozsahu Hodnota teploty je pod spodní hranicí rozsahu Senzor Pt100 je zkratovaný. Provozní prostředí Provozní (skladovací) teplota Max. relativní vlhkost vzduchu Stupeň ochrany podle EN Nadmořská výška 0 až +50 ºC (-25 až +70 ºC) 80% až do 31 ºC a lineárně klesající na 50% (40 ºC) Přední panel: IP65; zadní panel: IP20 Max m Nepoužívejte výrobek na místech, kde se vyskytují korozivní a zápalné plyny! Elektrické vlastnosti Napájení 230 V AC, +10% -20%, 50/60 Hz nebo 24 V AC Spotřeba proudu Max. 5 VA Připojení Elektrické připojení 2,5 mm 2 svorka, signální připojení: 1,5 mm 2 svorka Odpor Max. 100 Ω Uchování dat EEPROM (min. 10 let) EMC (elektromagnetická kompatibilita) EN : 2006 Elektrická bezpečnost EN : 2010 (kategorie přepětí 2, st znečištění 2 Výstupy Výstup C/A2 Relé: 250 v AC, 8 A (odporová zátěž), volitelně jako NO + NC nebo výstup Alarm2 Relé: 250 v AC, 16 A (odporová zátěž), volitelně jako NO nebo výstup Alarm2 Výstup SSR Max. 20 ma, 12 V (jako regulační výstup) Očekávaná životnost relé Bez zátěže 30 milionů mechanických operací; 250 V AC, při odporové zátěži 8 A elektrických sepnutí Regulace Typ regulace Regulační algoritmus Převodník A/D Čas odezvy Proporcionální pásmo Hystereze Výstupní výkon Nastavení jednoho bodu a regulace alarmu On Off, P, PI, PD, PID (volitelně) 12 bit 10 ms Nastavitelné v rozmezí 1 až 250 sekund Nastavitelná v rozmezí 1 až 50 ºC/F Výkon v nastaveném bodu je možné nastavit v rozmezí 0% až 100% Kryt přístroje Typ krytu Vhodný pro instalaci do panelu podle DIN Rozměry (Š x V x H) 77 x 35 x 71 mm Hmotnost Přibližně 200 g (včetně balení) Materiál krytu Samozhášivá umělá hmota K čištění přístroje se nesmí používat rozpouštědla (ředidla, benzín) ani korozivní materiály.

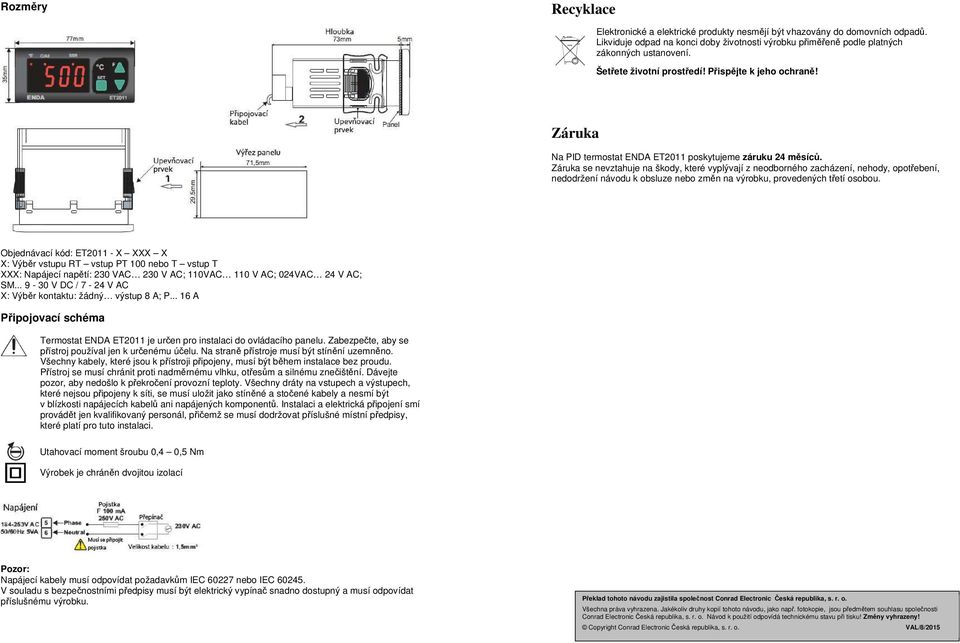

5 Rozměry Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Záruka Na PID termostat ENDA ET2011 poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Objednávací kód: ET X XXX X X: Výběr vstupu RT vstup PT 100 nebo T vstup T XXX: Napájecí napětí: 230 VAC 230 V AC; 110VAC 110 V AC; 024VAC 24 V AC; SM V DC / 7-24 V AC X: Výběr kontaktu: žádný výstup 8 A; P A Připojovací schéma Termostat ENDA ET2011 je určen pro instalaci do ovládacího panelu. Zabezpečte, aby se přístroj používal jen k určenému účelu. Na straně přístroje musí být stínění uzemněno. Všechny kabely, které jsou k přístroji připojeny, musí být během instalace bez proudu. Přístroj se musí chránit proti nadměrnému vlhku, otřesům a silnému znečištění. Dávejte pozor, aby nedošlo k překročení provozní teploty. Všechny dráty na vstupech a výstupech, které nejsou připojeny k síti, se musí uložit jako stíněné a stočené kabely a nesmí být v blízkosti napájecích kabelů ani napájených komponentů. Instalaci a elektrická připojení smí provádět jen kvalifikovaný personál, přičemž se musí dodržovat příslušné místní předpisy, které platí pro tuto instalaci. Utahovací moment šroubu 0,4 0,5 Nm Výrobek je chráněn dvojitou izolací Pozor: Napájecí kabely musí odpovídat požadavkům IEC nebo IEC V souladu s bezpečnostními předpisy musí být elektrický vypínač snadno dostupný a musí odpovídat příslušnému výrobku. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/8/2015
