15 Václav Protiva FA ČVUT, 6. sem., 2006/07 Bakalářská práce technická zpráva SOUHRNNÁ TECHNICKÁ ZPRÁVA Infocentrum v areálu ČVUT, Praha Dejvice

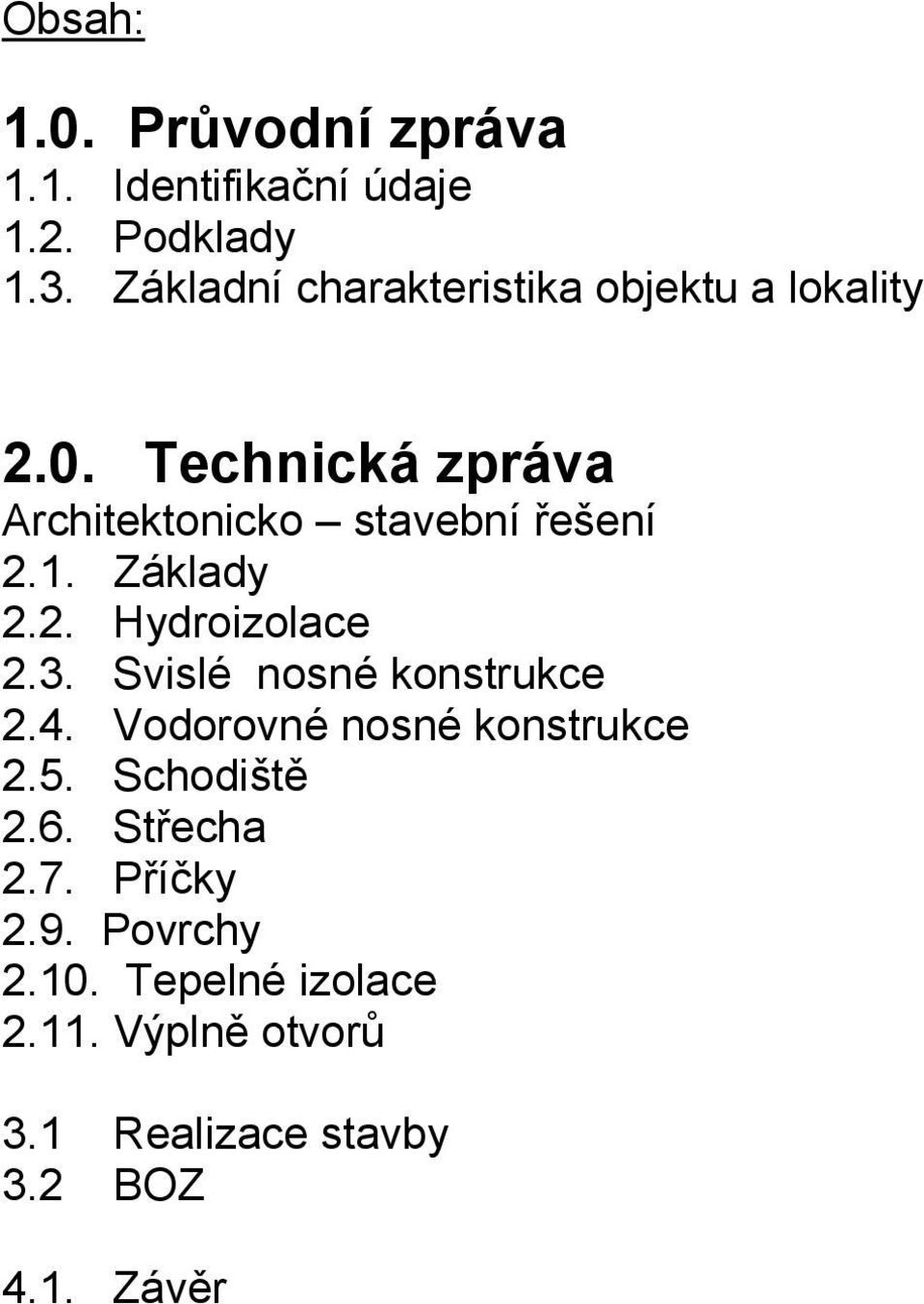

16 Obsah: 1.0. Průvodní zpráva 1.1. Identifikační údaje 1.2. Podklady 1.3. Základní charakteristika objektu a lokality 2.0. Technická zpráva Architektonicko stavební řešení 2.1. Základy 2.2. Hydroizolace 2.3. Svislé nosné konstrukce 2.4. Vodorovné nosné konstrukce 2.5. Schodiště 2.6. Střecha 2.7. Příčky 2.9. Povrchy Tepelné izolace Výplně otvorů 3.1 Realizace stavby 3.2 BOZ 4.1. Závěr

17 Václav Protiva FA ČVUT, 6. sem., 2006/07 Bakalářská práce technická zpráva 1.1. Identifikační údaje: Akce: Bakalářská práce technická zpráva Zpracovatel: Václav Protiva Atelier:.Ing.arch. Jan Stempel, Ing. Arch. Ondřej Beneš Konzultace: Ing. Jiří Mráz Datum: Podklady: Studie z předmětu At, zadání:infocentrum 1.3. Základní charakteristika objektu a lokality: Pozemek, na němž má stát Infocentrum jako samostatně stojící je v současné době volný. Nachází se v areálu ČVUT na křižovatce Šolínovi a Technické ulici. Pozemek obdélníkového tvaru je skoro v rovině svažitý se spádem k severovýchodu. Celková plocha pozemku 218 m2. Pozemek je volný, nezastavěný, vhodný pro výstavbu izolovaného domu. Pozemek je vydlážděný betonovou dlažbou. Nenacházejí se zde žádné dřeviny tudíž stavba nevyžaduje kácení zeleně. Přístup i příjezd na pozemek je z Šolínovi ulice podél východní hranice pozemku nebo z Technické ulice podél jižní hranice pozemku. V přiléhající Technické ulici je veden stávající vodovod, kanalizace, distribuční vedení nn a telefon. Urbanistické a architektonické řešení Infocentrum je na pozemku situováno s ohledem na jasně definovanou urbanistickou strukturu území. Dům je umístěn rovnoběžně s hranicemi vozovky, uliční průčelí navazuje na stávající uliční čáru. Vzdálenost infocentra od hranic pozemku je 1,50 m na jihovýchodní straně a 1,50 m na straně severozápadní. Vzdálenosti jsou vztaženy k průčelí rodinného domu a hranice pozemku. Vstup na pozemek je z obou ulic, kde na východní fasádě domu je vstup do objektu situovaný ve střední části fasády. Plocha, zastavěná rodinným domem, je 75 m 2, což činí 30 % celkové plochy pozemku (218 m 2 ). Navrhované zpevněné plochy kolem objektu je dlažba zaujímá plochu 60 m 2. Podél hranice pozemku, sousedícího s pozemky rodinných domů, je stávající oplocení. Architektonický návrh infocentra reaguje na charakter území, tvar a polohu pozemku. Dvoupodlažní nepodsklepený dům má být jakousi branou do vysokoškolského areálu a upoutat kolemjdoucí všemi zajímavostmi a novinkami v dění co se týká samotných škol ale i kultůry. Tím že je objekt jednoduchý a maximálně prosklený působí vzdušně. Materiálové řešení obvodového pláště je v souladu s kontextem prostředí.

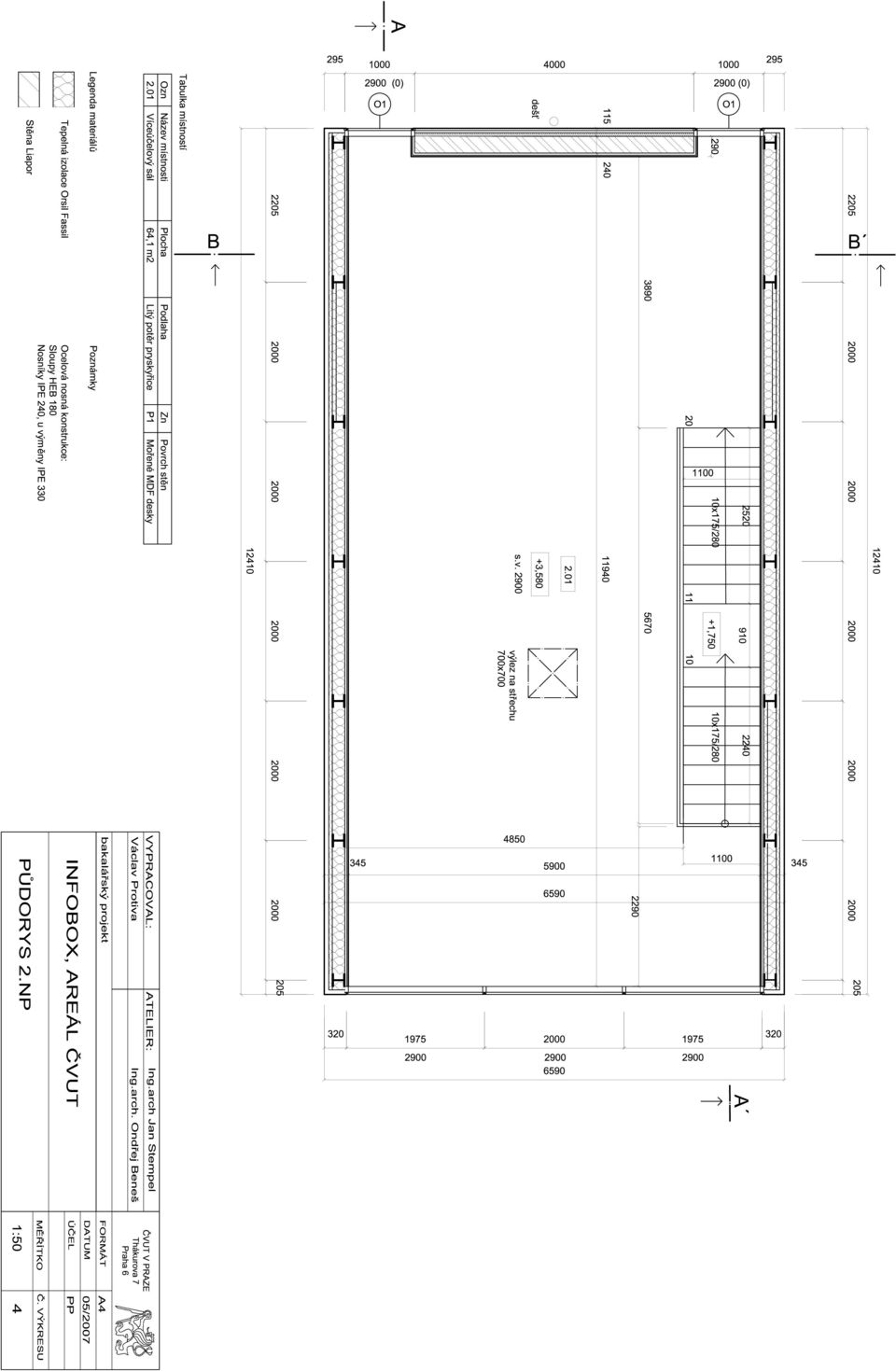

18 V dispozičním řešení jsou důsledně separovány jednotlivé funkce, volný vstupní prostor v 1.NP plynule navazující na exteriér a od něho odděleny poloveřejné záchody s malým skladem pro informační materiály. Lehká konstrukce schodiště spojuje prostor informační s prostorem výstavním a přednáškovým. Návrh plně odpovídá požadavkům vyhlášky č.137/1998 o obecných technických požadavcích na výstavbu. Přehled navrhovaných kapacit: Zastavěná plocha: 75 m 2 Celková užitná plocha: 125 m Architektonicko stavební řešení objektu 2.1. Základy Objekt bude založený na monolitických základových pasech z prostého betonu B 15. Základová spára bude v dostatečné nezámrzné hloubce pod upraveným terénem. Při provádění výkopů pro základy bude třeba dbát, aby základová spára byla vždy ve stejnorodé základové půdě. Podkladní betonové desky budou provedeny z betonu B15. Podkladní beton bude pokládán na hutněný štěrkopískový podsyp Hydroizolace, ochrana proti pronikání radonu z podloží Podle známých skutečností lze předpokládat, že podzemní voda nebude v dosahu základové spáry zastižena. Parcela se nachází v oblasti s nízkým radonovým rizikem. Nad podkladními betonovými deskami bude provedena vodorovná izolace proti pronikání zemní vlhkosti.. Navržena je hydroizolační vrstva z fólie FATRAFOL 803. Tato izolace plní zároveň funkci plynotěsné bariéry. Při provádění hydroizolací je nutno dodržet zásady, předepsané výrobcem. Po provedení vodorovné hydroizolace je třeba na fólii provést ochranný cementový potěr. Veškeré prostupy instalačních vedení, procházející izolační vrstvou, musí být řádně utěsněny Svislé nosné konstrukce Svislé nosné konstrukce objektu jsou navrženy z ocelových prvků HEB 180. Prostorává tuhost je zajištěna rámy v příčném směru a v podelném směru ztužidly. 2.4 Vodorovné nosné konstrukce Vodorovná konstrukce stropu nad oběma podlažími je navržena z ocelových nosníků IPE 240 a u výměny u schodiště je navržen nosník IPE 330. Na IPE nosníky je položen trapézový plech kotvený trny do IPE nosníků. V následném spojení dojde zajištění prostorové tuhosti, na plech je nadbetonována 80mm betonová deska.

19 2.5 Schodiště Schodiště je navrženo ocelové svařévané z L profilů 120 mm a tloušťky 8 mm s dřevěnou povrchovou úpravou Střecha Plochá střecha je vyspádovaná směrem k západní fasádě jako povrchová úprava je použit kačírek Příčky Příčky v 1.NP jsou navrženy z tvarovek Liapor 11,5 zděných na vápenocementovou maltu Povrchy Stěny jsou provedeny z mořených MDF desek.vnitřní obklady z keramických obkladových materiálů budou provedeny hygienického zařízení. Barevné řešení obkladů tmavě šedá barva Tepelné izolace Podlahy 1.NP a 2.NP mineralními tuhými deskami. Obvodové plášť je opatřen v úrovni 1.NP a 2.Npminerální vlnou. K zateplení střechy pak minerální rohože tl. 180 mm Výplně otvorů Výplně otvorů jsou navrženy z hliníkových profilů, zasklení izolačními dvojskly. Vnitřní dveře budou dřevěné s ocelovými válcovanými zárubněmi. Klempířské výrobky Oplechování atiky, vpusti, svody a doplňkové klempířské výrobky jsou z titanzinkového plechu Realizace stavby Veškeré zařízení staveniště proběhne v rámci pozemku.viz. technická zpráva Realizační část

20 3.2. BOZ Při provádění veškerých prací se musí dodržovat platné normy a předpisy. Odpovědní pracovníci musí dbát na to, aby všichni zaměstnanci byli vybaveni potřebnými ochrannými pomůckami Závěr Veškeré práce budou provedeny oprávněnými subjekty v souladu s projektovou dokumentací, s příslušnými normami ČSN a EN a souvisejícími předpisy.

21 Realizace stavby informačního centra areál ČVUT, Praha Dejvice R.1. Trvalé a dočasné zábory staveniště Pozemek staveniště se nachází na rovném terénu s přístupovou komunikací na jižní a východní straně pozemku. Pozemek byl doposud využíván jako volná dlážděná plocha a proto je nutné před započetím stavby sejmout dlažbu. Další úpravy terénu nejsou zapotřebí. Vzhledem k tomu, že pozemek není dostatečně velký pro zařízení staveniště - cca 86 m2 v severní části, kde bude umístěna stavební buňka a WC kabina, je nutné využít plochu silnice a tak částečně omezit dopravu např. Zdvihací zařízení, přívoz a odvoz materiálu. Skladování stavebního materiálu bude pouze dočasný zábor. Zemina bude skladována pouze v omezeném množství, nutném pro zásypy. Zbytek bude ihned po vykopání odvážen. Stavební prvky budou po dodání ihned montovány. Pokud by došlo k prodlevě je možno využít dočasně stavební pozemek -cca zbývajících 70m2 - vše výkres R1. R.2. Vjezd a výjezd ze staveniště Vzhledem k předpokládané větší frekvenci vjezdu a výjezdu vozidel na staveniště bude vjezd a výjezd ulicí Šolínovou (u východní strany pozemku), což způsobí částečné omezení provozu v Technické ulici (u severní strany pozemku). Bude zapotřebí řízené omezení provozu v době montáže kvůli bezpečnosti. R.3. Zařízení staveniště Zařízení staveniště bude vypůjčeno od specializovaných firem a to konkrétně 1 stavební buňka pro dělníky o rozměrech 6058x2438x2600mm umístěná do západního cípu staveniště společně s WC kabinou stejného systému o rozměrech 1340x1230x2600mm. Jako další zařízení staveniště je předepsána příprava výztuže a truhlářských prací v jižní části pozemku.. R.4. Zdvihací zařízení Jako zdvihací zařízení je v tomto případě předepsán mobilní jeřáb a to z důvodu usnadnění kompletace stavby. Na stavbě je počítáno s instalováním ocelových prvků (sloupy, stropní nosníky ) a fasádní prvky (strukturální zasklení - rozměr prvku 2000x2900). Instalace takových prvků vyžaduje asistenci zdvihacího zařízení. Návrh zdvihacího zařízení: Prvky náročné na hmotnost : 1

22 Fasádní stavební dílce max 200kg Ocelové prvky HEB a IPE max 350 kg Jako největší břemeno je počítán prvek HEB o hmotnosti 350kg pro kalkulaci je počítáno snosností 600 kg. Při potřebné délce ramene 10 metrů je vybráno zdvihací zařízení Typ Liebherr LTM o délce ramene 40 metrů a nosnosti až 35 tun. R.5. Postup výstavby Vlastní výstavbě nejdříve musí předcházet technologická etapa zemních prací - vyhloubení stavebních rýh pro základové pasy 1.NP. Zároveň se vyhloubí výkopy kanalizace a vodovodu, který bude vstupovat do objektu v úrovni základů. Další etapou je hrubá spodní stavba. Nejprve se obední základové pasy 1.NP a poté dojde k jejich betonáži včetně řešení prostupů pro tzb po technologické přestávce dojde k odbednění a nasypání štěrkové vrstvy jako podloží pro betonovou desku a položení sítě. Poté bude následovat betonáž desky. Po další technologické přestávce bude položena hydroizolace. Hrubá vrchní stavba - montáž ocelových sloupů, ocelových nosníků a ocelového schodiště. Poté proběhne uložení trapézových plechů a následná betonáž stropů. Následuje technologická přestávka. Poté bednění atiky, betonáž atiky a následná tech. Přestávka a odbednění. Etapa střešní konstrukce - na stropní konstrukci 2.NP bude položena vrstva pojistné hydroizolace. Na takto upravenou desku bude vyřešen svod dešťové odpadní vody a poté vybetonována vrstva spádového betonu. Na spádový beton bude položena geotextilie a na ní bude ve dvou vrstvách položena tepelná izolace Orsil S. Na izolaci potom budou položeny dvě vrstvy hydroizolace asfaltového pásu s řešením návaznosti na atiku a vpusť svodu dešťové odpadní vody. Na takto vytvořenou střešní skladbu bude nanesena násyp kačírku jako přitěžující vrstva. Následující etapa bude hrubá vnitřní stavba. Nejprve dojde k vyzdění příček a osazení dveří a oken. Poté dojde k položení rozvodů inženýrských sítí a to jak do podlah tak i do stěn. Po dokončení těchto prací dojde k omítání a k obkládání stěn a příček. V další etapě se osadí systém strukturálniho zasklení a plechový obvodový plášť do navrženého rastru z dřevěných latí. Do dřevěného roštu se vloží tepelná izolace typu Orsil UNI dale se připevní pojistná hydroizolace, poté síť z tahokovu. Nasledně se bude na fasádu kotvit děrovaný plech. Následuje montáž až k atice. Zároveň s montováním fasádního pláště budou pokračovat práce v interiéru budovy. Do omítnutých a obložených místností bude zhotovena podlaha na bázi pryskyřice a pak bude následovat montaž parozábrany a osazování nabarvených MDF desek. Jako dokončovací práce bude montáž zařizovacích předmětů, svítidel a zdravotní techniky. 2

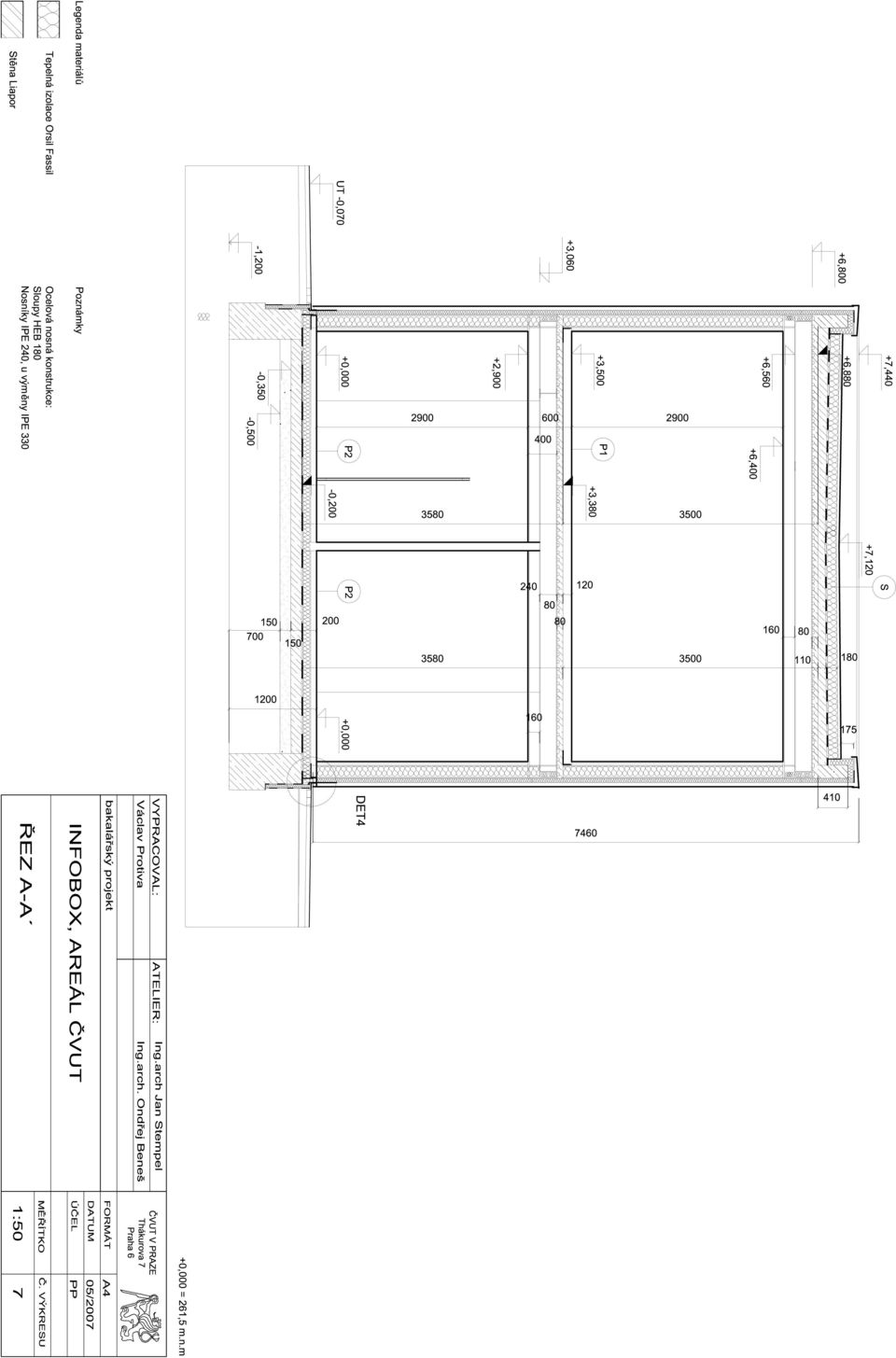

23 Část statická Technická zpráva Základy Infobox bude založený na monolitických základových pasech z prostého betonu B 25. Základová spára bude v dostatečné nezámrzné hloubce pod upraveným terénem. Při provádění výkopů pro základy bude třeba dbát, aby základová spára byla vždy ve stejnorodé základové půdě. Podkladní betonové desky budou provedeny z betonu B25. Podkladní beton bude pokládán na hutněný štěrkopískový podsyp. Svislé nosné konstrukce Svislé nosné konstrukce jsou navrženy z válcovaných ocelových profilů HEB 180. Pomocí šroubů připevněny na základové pasy. Zajištění proti vodorovným silám je provedeno ztužidly z válcovaných L profilů 80x80 mm. Vodorovné nosné konstrukce Vodorovná konstrukce stropu a střechy je provedena z válcovaných ocelových profilů IPE 240 a v místě schodiště je provedena výměna z profilů IPE 330. Dále je použit trapézový plech kotven trny k ocelovým profilům a tak je zajištěna tuhost konstrukce, nadbetonování je mm z prostého betonu. Schodiště Schodiště je tvořeno ocelovými schodnicemi, podpořené konzolami v místech styku se sloupy. Povrchová úprava stupňů dřevo.

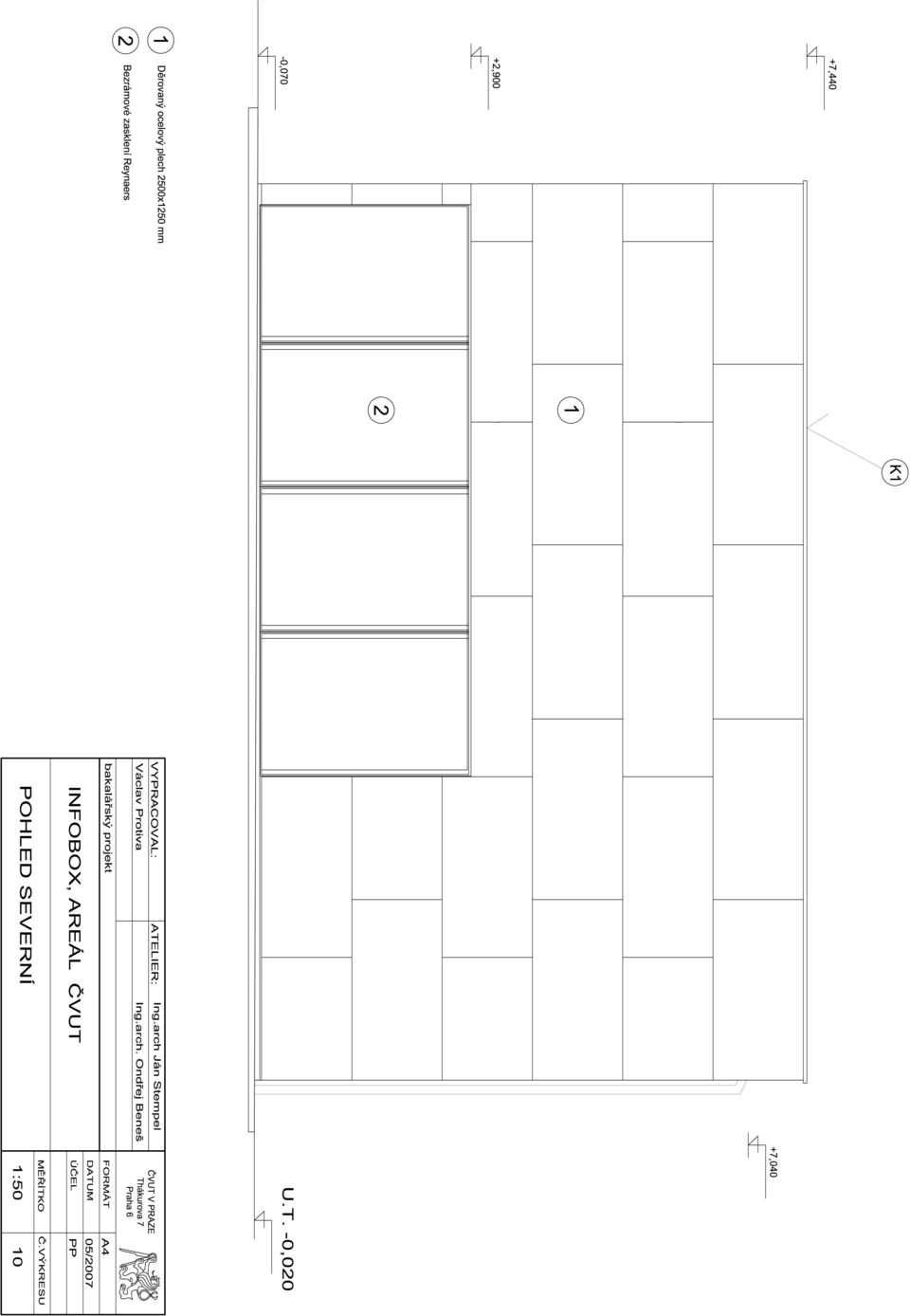

24 TECHNICKÁ ZPRÁVA PŘÍPOJKA ELEKTRIKY Řešená stavba je informační centrum. Konstrukce objektu je ocelová ze sloupů HEB 180 a nosníků IPE 240 a IPE 330. Vnější povrchová úprava fasáda z děrovaných ocelových plechů a strukturální zaklení systém Raynears, odvodnění ploché střechy je provedeno vpustí. Stavba se nachází v Praze v Dejvicích, ulice Šolínova. Při zpracování jsem vycházel z projektů inženýrských sítí. Dům má přípojku na elektřinu, vodovod, kanalizaci i odvod dešťové vody. Technické řešení - Elektřina Objekt je připojen na společný rozvod silnoproudu, který je uložen v zemi. Hlavní rozváděč a elektroměry jsou umístěny na hranici pozemku. V Hlavním rozváděči se rozděluje vedení o napětí 230V a 400V. Do domovního rozváděče je přivedeno pouze 230V, který je umístěn ve skladové místnosti. Zde se take dělí na jednotlivé okruhy pro osvětlení a zásuvky. Jsou zde také umístěny jističe. Vedení je provedeno pod deskami MDF nebo v podlaze. Zásuvky jsou umístěny ve výšce 1 m nad podlahou. Rozmístění svítidel, vypínačů a zásuvek je provedeno dle projektu. Svítidla jsou zapuštěna v podhledu. Vedení v objektu je provedeno z měděných drátů s izolací CYKYL. Závěr Při montáži je třeba postupovat dle návodu dodaného výrobcem. Svítidla na záchodech musí splňovat nároky na provoz ve vlhkém prostředí. Projekt rozvodu silnoproudu v objektu byl vyprojektován dle platných ČSN, EN a souvisejících vyhlášek. Václav Protiva V Praze 24. května 2007

25 VODOVODNÍ PŘÍPOJKA Projekt řeší novou vodovodní přípojku a rozvody vody v informačním centru a to ze stávajícího vodovodního řádu vedeného v přilehlé komunikaci. Nová vodovodní přípojka se napojí na stávající veřejný vodovod. Po napojení je přípojka vedena od komunikace do vodoměrné šachty,kde jsou osazeny vodoměr, hlavní uzávěr a zpětný ventil. Od vodoměrné šachty bude vedeno potrubí s krytím minimálně 1,2 m pod terénem do objektu (toto vedení je již součástí vnitřního vodovodu budovy). Potrubí za komunikací pak bude vedeno v parcele a projde základem objektu a vyústí ve skladové mistnosti, kde bude instalován hlavní domovní uzávěr. Průchod přes základ bude proveden v chráničce s utěsněnými konci. Přípojky budou ukončeny armaturními typovými šachtami, ve kterých budou umístěny vodoměrné sestavy. Rozvod vnitřního vodovodu bude sloužit k zásobování vodou všech zařizovacích předmětů a výtoků v objektu. Potrubí studené i teplé vody bude vedeno v příčkách. Rozvody vody budou provedeny z plastů. Veškeré potrubí bude opatřeno tepelnou izolací. Výtokové baterie budou v provedení dle vlastního výběru investora. Budou použity pákové baterie stojánkového provedení. Teplá užitková voda bude vyráběna průtokovým ohřívačem. Václav Protiva V Praze 24. května 2007 Vodovod výpočet Průměrná denní spotřeba: 5 ti členná rodina q = 280 l / os. A den Qp = qn * n Qp = 280 * 5 = 1400 l/den Max. denní spotřeba vody: Qn = Qp * Kd Qn = 1400* 1,4 = 1960 l Maximální hodinová spotřeba vody: Qh = 1960 * 2,1 /24 = 171,5 l/h

26 KANALIZAČNÍ PŘÍPOJKA. Technické řešení - Kanalizace Kanalizace objektu je napojena do stoky ve výšce 261,5m n.m. Revizní šachta přípojky je na hranici pozemku o rozměrech 600x1200mm, hloubky 3832mm. Hlavní revizní šachta je umístěna na veřejné komunikaci, má rozměry 600x1200mm, hloubku 3610mm. Kanalizační přípojka je ve spádu 4%, délka hlavní větve je 18,3m, DN 150mm. Na hlavní svod je napojena jedna větev. Větev 1-1 o DN 125. Rozmístění zařizovacích předmětů a jejich napojení na odpady je uvedeno v projektu. Svody jsou navrženy jako uložené v zakladové zemině. Odpady jsou vedeny v instalační příčce. Větev 1 je odvětrána na střechu dle projektu. Odvod dešťové vody ze střechy je řešen 2 střešními vtoky dle projektu a napojen na kanalizaci. Všechny svody a odpady jsou navrženy v PVC, použité průměry 150 a 125 mm. Závěr Při montáži je třeba postupovat dle návodu dodaného výrobcem. Je třeba provést dostatečnou tepelnou izolaci vnějšího obvodového pláště a střechy v místech, kde hrozí tepelné mosty. Zejména je třeba dbát na dodržení dostatečné hydroizolace v místech střešních vpustí. Prostupy základy je třeba provést přes chráničky. Projekt kanalizace a odvodu dešťové vody byl vyprojektován dle platných ČSN, EN a souvisejících vyhlášek. Kanalizace výpočet Václav Protiva V Praze 24. května 2007 Splaškové odpadní vody: - spočítáno podle ČSN EN K součinitel odtoku = 0,5 DU výpočtové odtoky l/s pro systém připojovacího potrubí Zařiz. Předmět l/s počet Σ Umyvadlo 0,5 2 1 Záchod 1,5 1 1,5 Pisoar 0,8 1 0,8 Qw = k. Σ DU = 0,5 x 3,3 = 1,65 l/s

27 VZDUCHOTECHNIKA Vzduchotechnický systém je instalován ve 2-podlažním objektu. Systém stavby těžká ocelová konstrukce, kde součinitel prostupu tepla U splňuje požadavky na vlastnosti stavby dle ČSN hodnoty požadované. Pro objekt je uvažována venkovní výpočtová teplota -15 C. Popis instalovaného zařízení Celý objekt je klimatizován systémem DAIKIN VRV. Je použita venkovní jednotka s invertorem a tepelným čerpadlem pro chlazení a topení s výkonem 19kW na topení a odpovídajícím výkonem na chlazení. Na tuto jednotku jsou pomocí měděných maloprůřezových trubek napojeny 4ks podstropních regulačních jednotek. Ty jsou rovněž připojeny do sítě, klasickým rozvodem. Systém VRV je doplněn systémem HRV pro větrání a rekuperaci vzduchu. Podrobné technické informace jsou navrhovány přímo firmou DAIKIN, na přiložené výkresové dokumentaci je zobrazeno funkční schéma. Popis technického řešení Vzduchotechnická jednotka je umístěna na střeše. Samotné jednotky jsou pak instalovány v podhledech. Protihluková opatření Instalací a provozem navrženého VZT zařízení nevznikne vyšší hladina hluku, než povolují hygienické normy. Protipožární opatření Z hlediska požárních úprav bude instalace provedena dle ČSN Závěr Po skončení montáže celého zařízení se provede funkční zkouška, při které se budou měřit výkonové parametry a provede se správné nastavení regulačních elementů pro požadovanou distribuci vzduchu. Projekt byl zpracován podle platných předpisů a ČSN za předpokladu montáže odbornými pracovníky. Případné změny nebo doplňky je třeba projednat a dohodnout s projektantem.

28 POŽÁRNÍ ODOLNOST OBJEKTU Infocentrum v Dejvicích je budova o zastavěné ploše cca 72m2. Budova má 2 nadzemní podlaží. Konstrukční systém Nosná konstrukce je navržena z ocelových prvků. Konstrukční systém nesplňuje požární předpisy, proto je nutné ocelovou konstrukci opatřit speciálním zpěňujícím nátěrem Promapaint jež ochrání ocelové nosníky před požárem na po požadovanou dobu normou. Celý objekt je uvažován jako 1 požární úsek zařazený do I. Odstupové vzdálenosti Budova je dostatečně vzdálená od sousedních objektů nejbližší objekt je ve vzdálenosti 20m Únikové cesty Z objektu vedou přímo únikové cesty na volné prostranství, minimální šířka únikové cesty 1100mm je dodržena v celém objektu minimální šířka dveřního otvoru 800mm taktéž. Zásobení požární vodou Objekt je připojen na vodovodní řad o průměru DN větším než je předepsaný DN80 mm -splňuje podmínku. Protipožární zásah Přímo k objektu vede zpevněná komunikace sloužící jako zpevněná protipožární plocha. Objekt je opatřen práškovým hasícím přístrojem.
