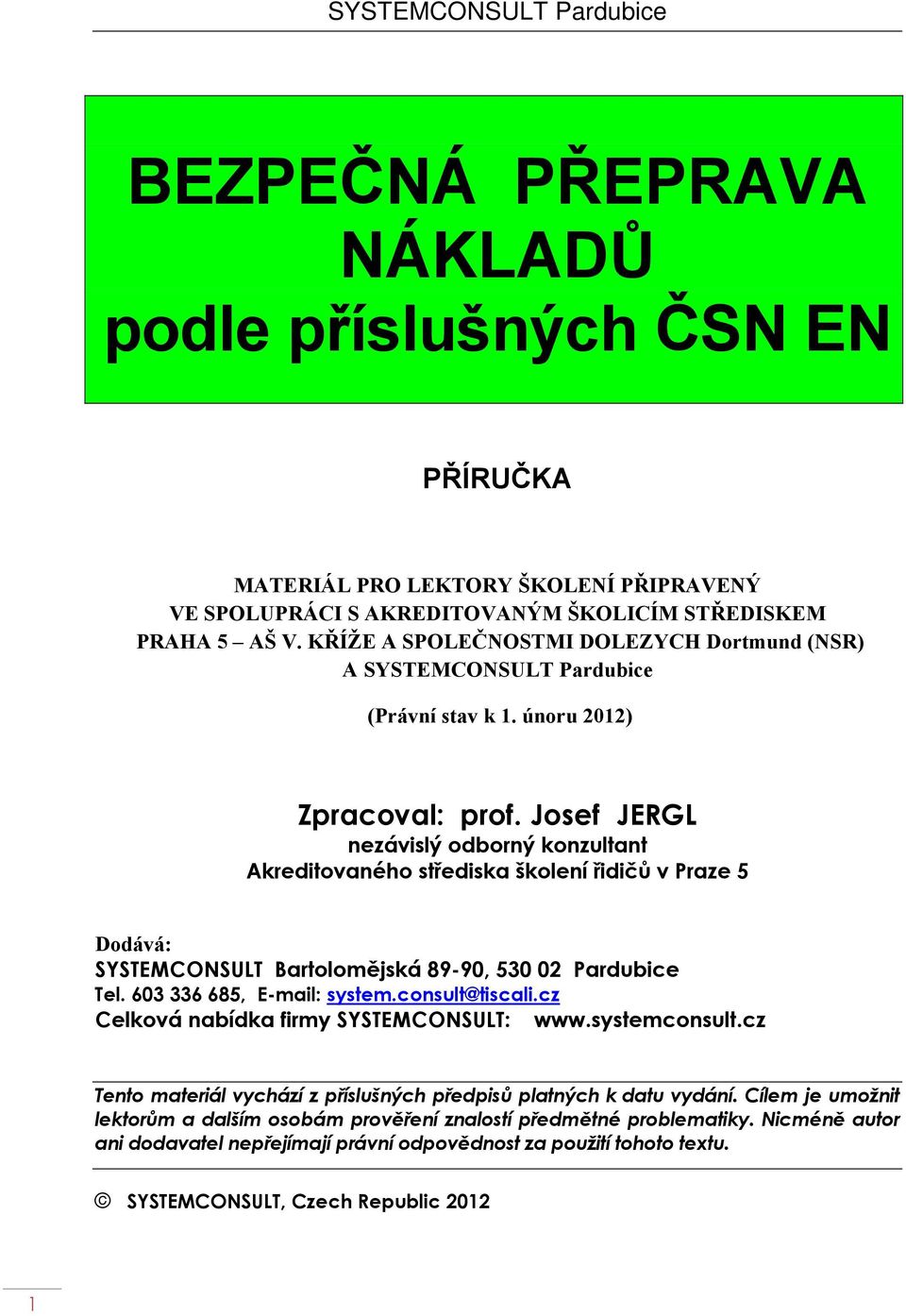

1 SYSTEMCONSULT Pardubice BEZPEČNÁ PŘEPRAVA NÁKLADŮ podle příslušných ČSN EN PŘÍRUČKA MATERIÁL PRO LEKTORY ŠKOLENÍ PŘIPRAVENÝ VE SPOLUPRÁCI S AKREDITOVANÝM ŠKOLICÍM STŘEDISKEM PRAHA 5 AŠ V. KŘÍŽE A SPOLEČNOSTMI DOLEZYCH Dortmund (NSR) A SYSTEMCONSULT Pardubice (Právní stav k 1. únoru 2012) Zpracoval: prof. Josef JERGL nezávislý odborný konzultant Akreditovaného střediska školení řidičů v Praze 5 Dodává: SYSTEMCONSULT Bartolomějská 89-90, Pardubice Tel , system.consult@tiscali.cz Celková nabídka firmy SYSTEMCONSULT: Tento materiál vychází z příslušných předpisů platných k datu vydání. Cílem je umožnit lektorům a dalším osobám prověření znalostí předmětné problematiky. Nicméně autor ani dodavatel nepřejímají právní odpovědnost za použití tohoto textu. SYSTEMCONSULT, Czech Republic

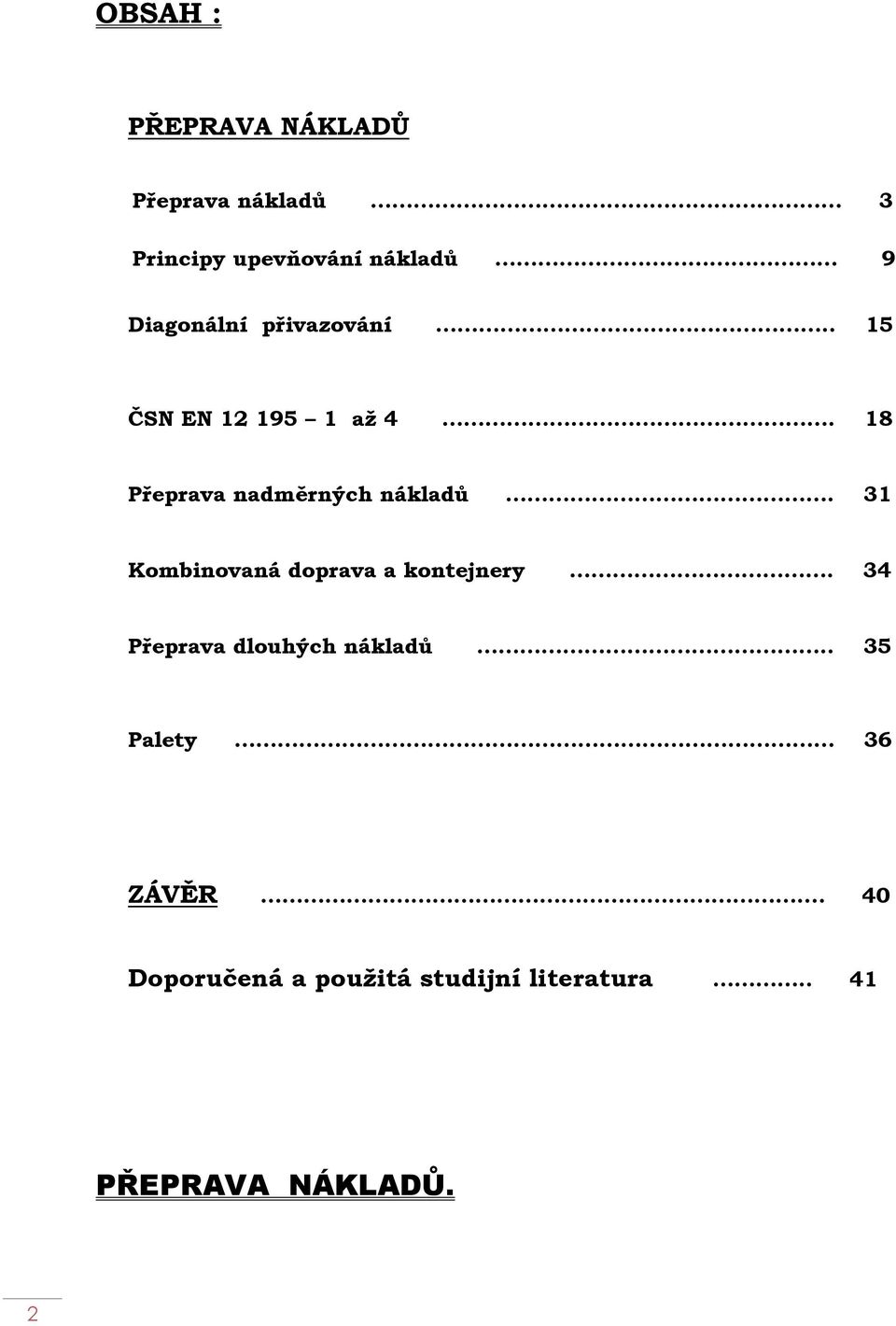

2 OBSAH : PŘEPRAVA NÁKLADŮ Přeprava nákladů... 3 Principy upevňování nákladů 9 Diagonální přivazování.. 15 ČSN EN až Přeprava nadměrných nákladů. 31 Kombinovaná doprava a kontejnery. 34 Přeprava dlouhých nákladů.. 35 Palety 36 ZÁVĚR. 40 Doporučená a použitá studijní literatura.. 41 PŘEPRAVA NÁKLADŮ. 2

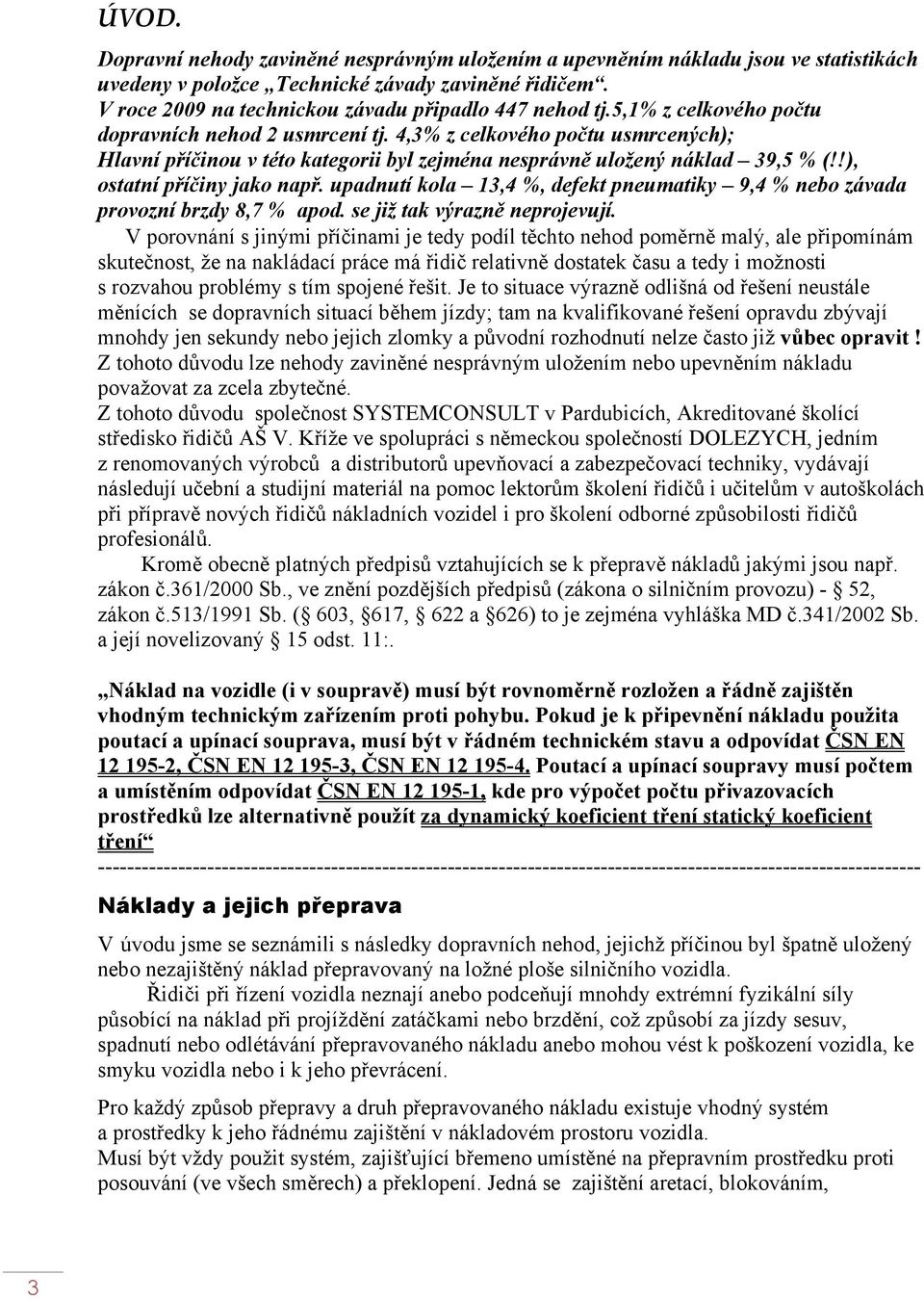

3 ÚVOD. Dopravní nehody zaviněné nesprávným uložením a upevněním nákladu jsou ve statistikách uvedeny v položce Technické závady zaviněné řidičem. V roce 2009 na technickou závadu připadlo 447 nehod tj.5,1% z celkového počtu dopravních nehod 2 usmrcení tj. 4,3% z celkového počtu usmrcených); Hlavní příčinou v této kategorii byl zejména nesprávně uložený náklad 39,5 % (!!), ostatní příčiny jako např. upadnutí kola 13,4 %, defekt pneumatiky 9,4 % nebo závada provozní brzdy 8,7 % apod. se již tak výrazně neprojevují. V porovnání s jinými příčinami je tedy podíl těchto nehod poměrně malý, ale připomínám skutečnost, že na nakládací práce má řidič relativně dostatek času a tedy i možnosti s rozvahou problémy s tím spojené řešit. Je to situace výrazně odlišná od řešení neustále měnících se dopravních situací během jízdy; tam na kvalifikované řešení opravdu zbývají mnohdy jen sekundy nebo jejich zlomky a původní rozhodnutí nelze často již vůbec opravit! Z tohoto důvodu lze nehody zaviněné nesprávným uložením nebo upevněním nákladu považovat za zcela zbytečné. Z tohoto důvodu společnost SYSTEMCONSULT v Pardubicích, Akreditované školící středisko řidičů AŠ V. Kříže ve spolupráci s německou společností DOLEZYCH, jedním z renomovaných výrobců a distributorů upevňovací a zabezpečovací techniky, vydávají následují učební a studijní materiál na pomoc lektorům školení řidičů i učitelům v autoškolách při přípravě nových řidičů nákladních vozidel i pro školení odborné způsobilosti řidičů profesionálů. Kromě obecně platných předpisů vztahujících se k přepravě nákladů jakými jsou např. zákon č.361/2000 Sb., ve znění pozdějších předpisů (zákona o silničním provozu) - 52, zákon č.513/1991 Sb. ( 603, 617, 622 a 626) to je zejména vyhláška MD č.341/2002 Sb. a její novelizovaný 15 odst. 11:. Náklad na vozidle (i v soupravě) musí být rovnoměrně rozložen a řádně zajištěn vhodným technickým zařízením proti pohybu. Pokud je k připevnění nákladu použita poutací a upínací souprava, musí být v řádném technickém stavu a odpovídat ČSN EN , ČSN EN , ČSN EN Poutací a upínací soupravy musí počtem a umístěním odpovídat ČSN EN , kde pro výpočet počtu přivazovacích prostředků lze alternativně použít za dynamický koeficient tření statický koeficient tření Náklady a jejich přeprava V úvodu jsme se seznámili s následky dopravních nehod, jejichž příčinou byl špatně uložený nebo nezajištěný náklad přepravovaný na ložné ploše silničního vozidla. Řidiči při řízení vozidla neznají anebo podceňují mnohdy extrémní fyzikální síly působící na náklad při projíždění zatáčkami nebo brzdění, což způsobí za jízdy sesuv, spadnutí nebo odlétávání přepravovaného nákladu anebo mohou vést k poškození vozidla, ke smyku vozidla nebo i k jeho převrácení. Pro každý způsob přepravy a druh přepravovaného nákladu existuje vhodný systém a prostředky k jeho řádnému zajištění v nákladovém prostoru vozidla. Musí být vždy použit systém, zajišťující břemeno umístěné na přepravním prostředku proti posouvání (ve všech směrech) a překlopení. Jedná se zajištění aretací, blokováním, 3

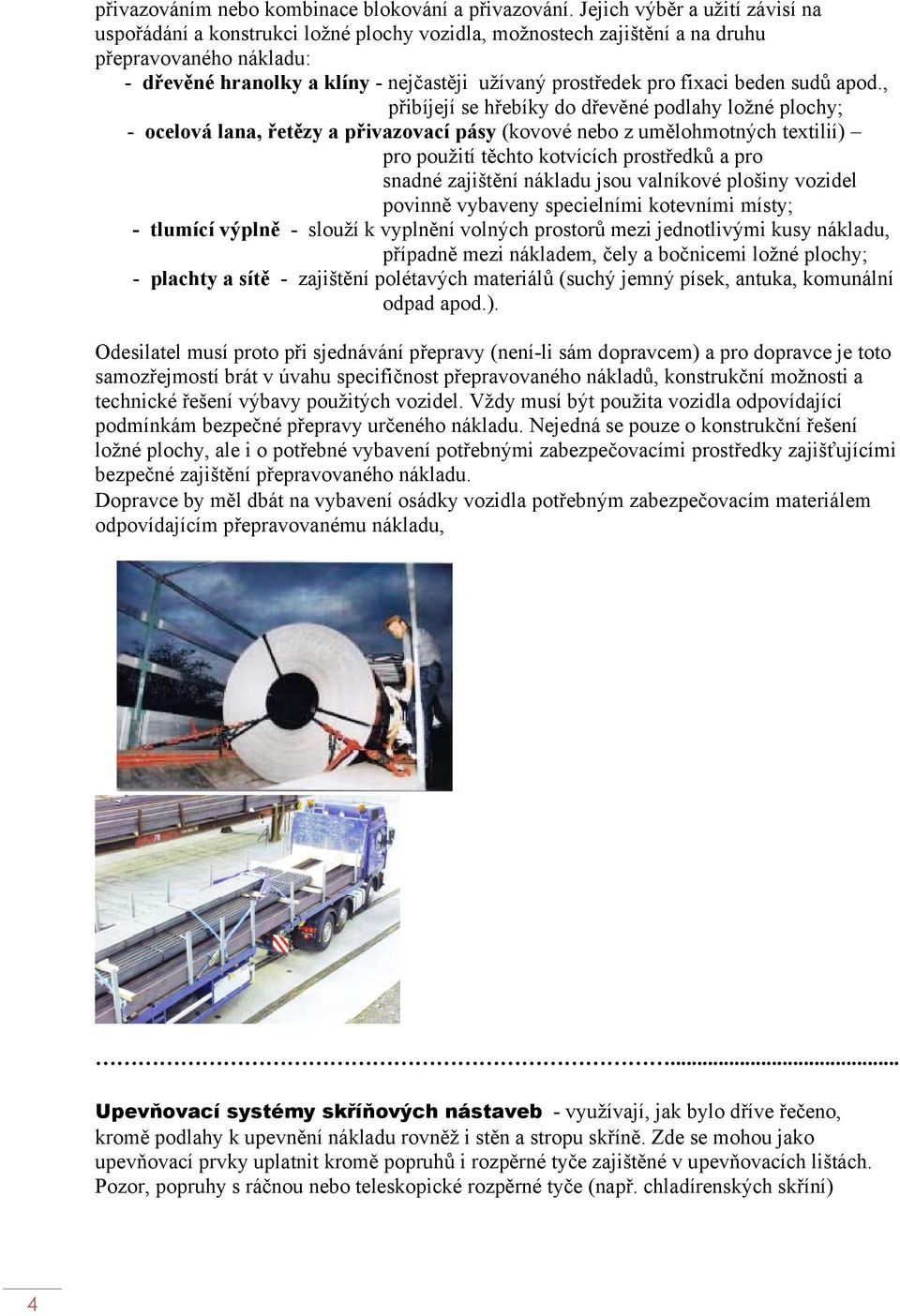

4 přivazováním nebo kombinace blokování a přivazování. Jejich výběr a užití závisí na uspořádání a konstrukci ložné plochy vozidla, možnostech zajištění a na druhu přepravovaného nákladu: - dřevěné hranolky a klíny - nejčastěji užívaný prostředek pro fixaci beden sudů apod., přibíjejí se hřebíky do dřevěné podlahy ložné plochy; - ocelová lana, řetězy a přivazovací pásy (kovové nebo z umělohmotných textilií) pro použití těchto kotvících prostředků a pro snadné zajištění nákladu jsou valníkové plošiny vozidel povinně vybaveny specielními kotevními místy; - tlumící výplně - slouží k vyplnění volných prostorů mezi jednotlivými kusy nákladu, případně mezi nákladem, čely a bočnicemi ložné plochy; - plachty a sítě - zajištění polétavých materiálů (suchý jemný písek, antuka, komunální odpad apod.). Odesilatel musí proto při sjednávání přepravy (není-li sám dopravcem) a pro dopravce je toto samozřejmostí brát v úvahu specifičnost přepravovaného nákladů, konstrukční možnosti a technické řešení výbavy použitých vozidel. Vždy musí být použita vozidla odpovídající podmínkám bezpečné přepravy určeného nákladu. Nejedná se pouze o konstrukční řešení ložné plochy, ale i o potřebné vybavení potřebnými zabezpečovacími prostředky zajišťujícími bezpečné zajištění přepravovaného nákladu. Dopravce by měl dbát na vybavení osádky vozidla potřebným zabezpečovacím materiálem odpovídajícím přepravovanému nákladu,... Upevňovací systémy skříňových nástaveb - využívají, jak bylo dříve řečeno, kromě podlahy k upevnění nákladu rovněž i stěn a stropu skříně. Zde se mohou jako upevňovací prvky uplatnit kromě popruhů i rozpěrné tyče zajištěné v upevňovacích lištách. Pozor, popruhy s ráčnou nebo teleskopické rozpěrné tyče (např. chladírenských skříní) 4

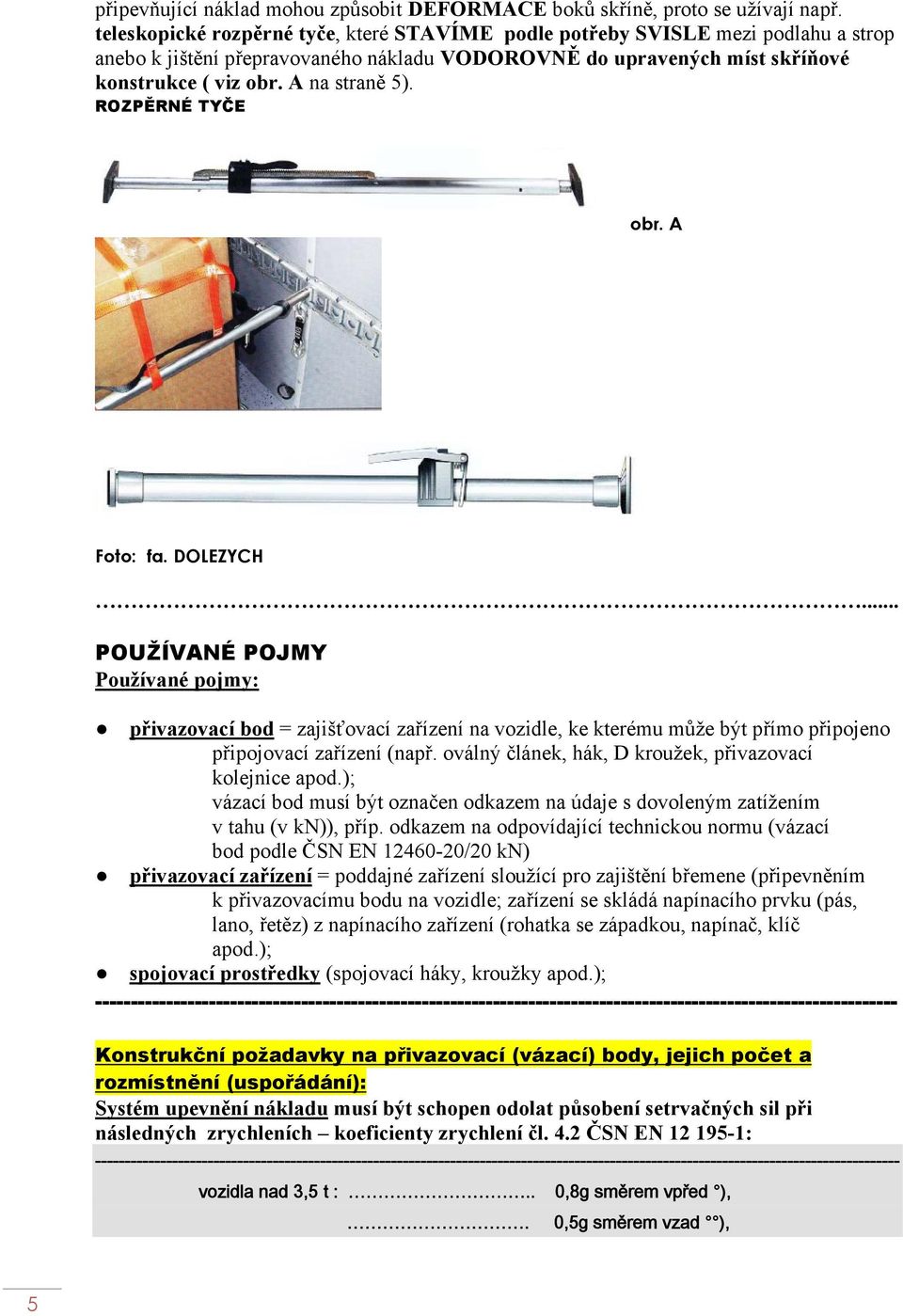

5 připevňující náklad mohou způsobit DEFORMACE boků skříně, proto se užívají např. teleskopické rozpěrné tyče, které STAVÍME podle potřeby SVISLE mezi podlahu a strop anebo k jištění přepravovaného nákladu VODOROVNĚ do upravených míst skříňové konstrukce ( viz obr. A na straně 5). ROZPĚRNÉ TYČE obr. A Foto: fa. DOLEZYCH... POUŽÍVANÉ POJMY Používané pojmy: přivazovací bod = zajišťovací zařízení na vozidle, ke kterému může být přímo připojeno připojovací zařízení (např. oválný článek, hák, D kroužek, přivazovací kolejnice apod.); vázací bod musí být označen odkazem na údaje s dovoleným zatížením v tahu (v kn)), příp. odkazem na odpovídající technickou normu (vázací bod podle ČSN EN /20 kn) přivazovací zařízení = poddajné zařízení sloužící pro zajištění břemene (připevněním k přivazovacímu bodu na vozidle; zařízení se skládá napínacího prvku (pás, lano, řetěz) z napínacího zařízení (rohatka se západkou, napínač, klíč apod.); spojovací prostředky (spojovací háky, kroužky apod.); Konstrukční požadavky na přivazovací (vázací) body, jejich počet a rozmístnění (uspořádání): Systém upevnění nákladu musí být schopen odolat působení setrvačných sil při následných zrychleních koeficienty zrychlení čl. 4.2 ČSN EN : vozidla nad 3,5 t :.. 0,8g směrem vpřed ),. 0,5g směrem vzad ), 5

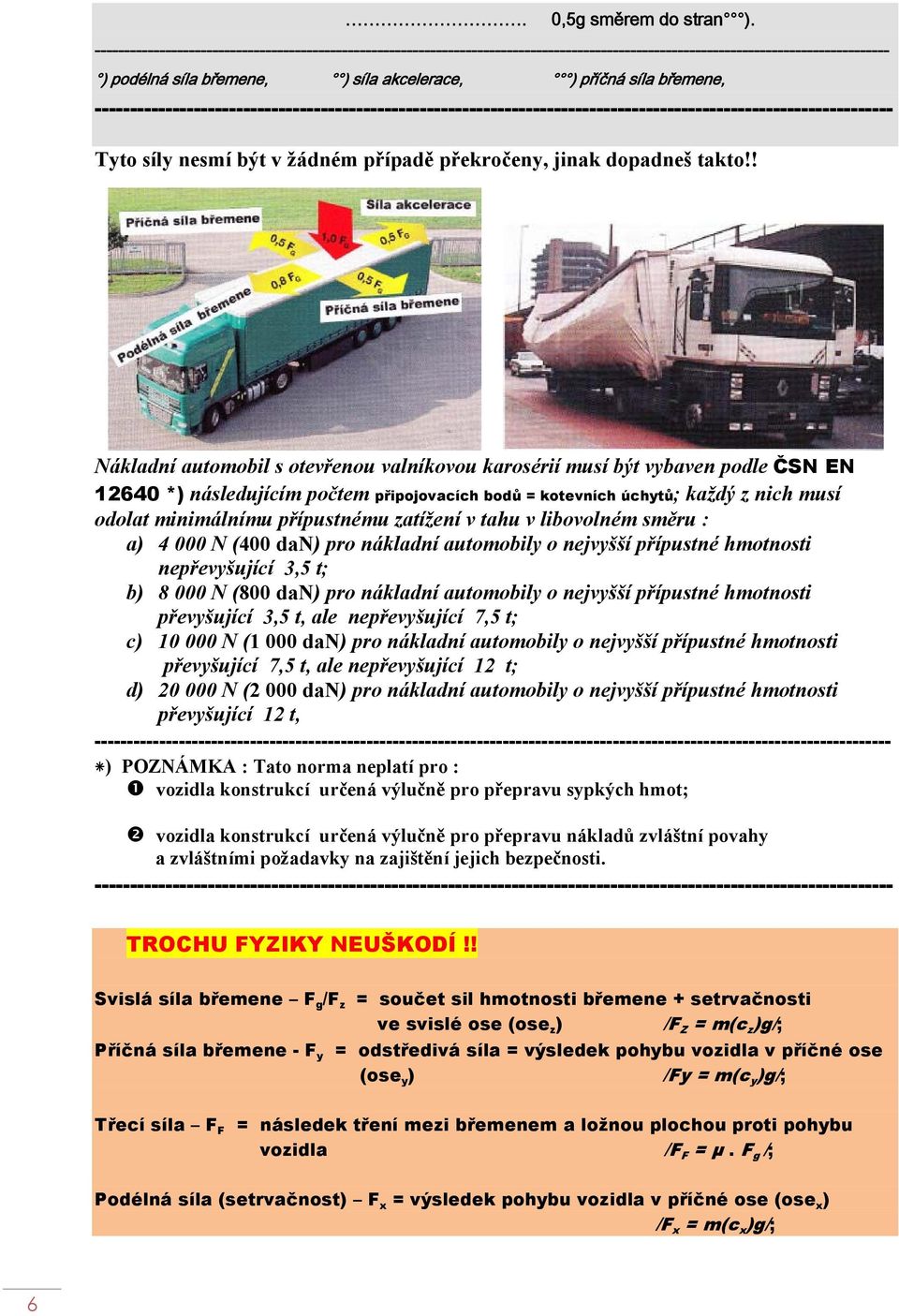

6 . 0,5g směrem do stran ) ) podélná síla břemene, ) síla akcelerace, ) příčná síla břemene, Tyto síly nesmí být v žádném případě překročeny, jinak dopadneš takto!! Nákladní automobil s otevřenou valníkovou karosérií musí být vybaven podle ČSN EN *) následujícím počtem připojovacích bodů = kotevních úchytů; každý z nich musí odolat minimálnímu přípustnému zatížení v tahu v libovolném směru : a) N (400 dan) pro nákladní automobily o nejvyšší přípustné hmotnosti nepřevyšující 3,5 t; b) N (800 dan) pro nákladní automobily o nejvyšší přípustné hmotnosti převyšující 3,5 t, ale nepřevyšující 7,5 t; c) N (1 000 dan) pro nákladní automobily o nejvyšší přípustné hmotnosti převyšující 7,5 t, ale nepřevyšující 12 t; d) N (2 000 dan) pro nákladní automobily o nejvyšší přípustné hmotnosti převyšující 12 t, : pro POZNÁMKA : Tato norma neplatí ( vozidla konstrukcí určená výlučně pro přepravu sypkých hmot; vozidla konstrukcí určená výlučně pro přepravu nákladů zvláštní povahy a zvláštními požadavky na zajištění jejich bezpečnosti. TROCHU FYZIKY NEUŠKODÍ!! Svislá síla břemene F g /F z = součet sil hmotnosti břemene + setrvačnosti ve svislé ose (ose z ) /F Z = m(c z )g/; Příčná síla břemene - F y = odstředivá síla = výsledek pohybu vozidla v příčné ose (ose y ) /Fy = m(c y )g/; Třecí síla F F = následek tření mezi břemenem a ložnou plochou proti pohybu vozidla /F F = µ. F g /; Podélná síla (setrvačnost) F x = výsledek pohybu vozidla v příčné ose (ose x ) /F x = m(c x )g/; 6

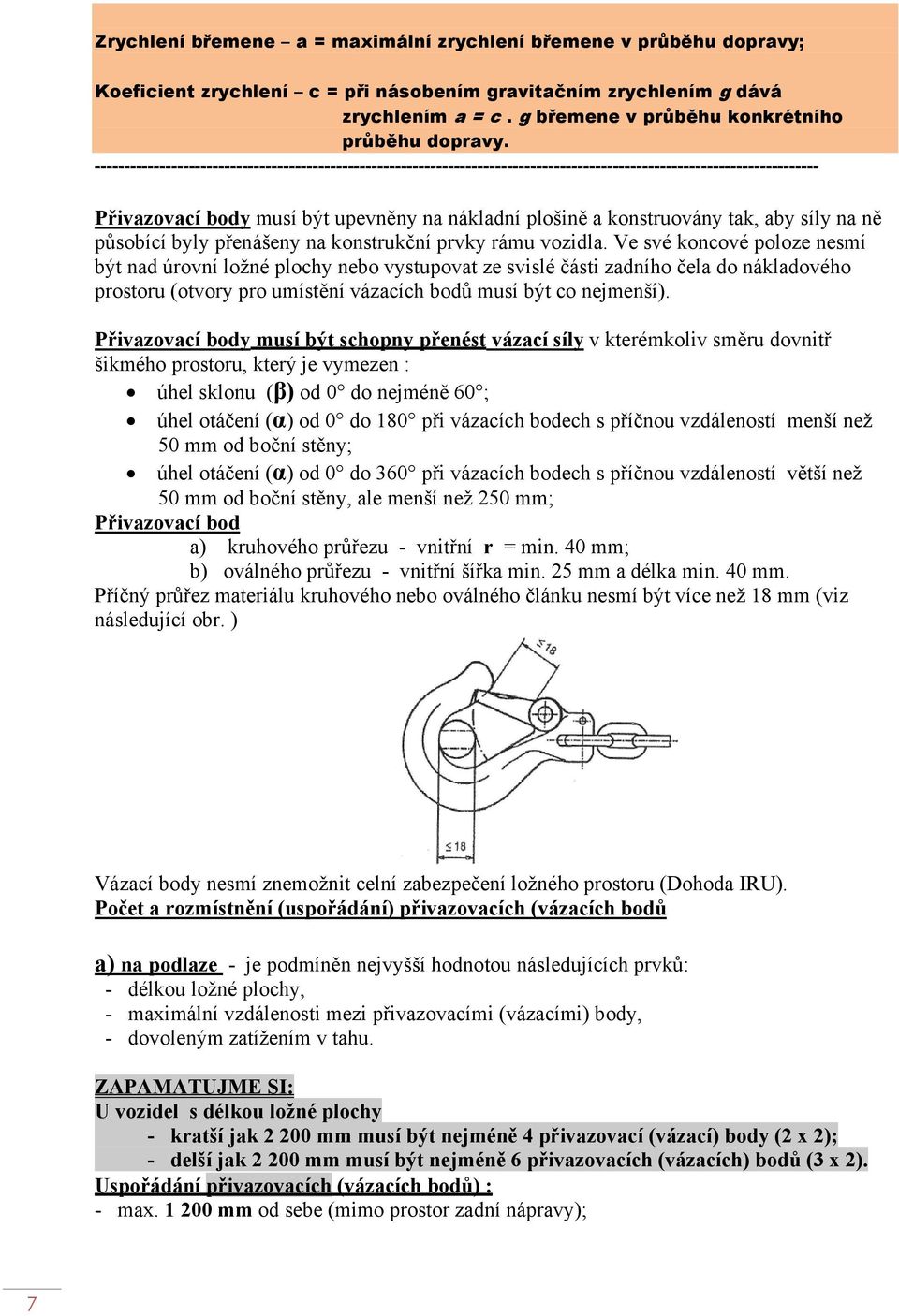

7 Zrychlení břemene a = maximální zrychlení břemene v průběhu dopravy; Koeficient zrychlení c = při násobením gravitačním zrychlením g dává zrychlením a = c. g břemene v průběhu konkrétního průběhu dopravy Přivazovací body musí být upevněny na nákladní plošině a konstruovány tak, aby síly na ně působící byly přenášeny na konstrukční prvky rámu vozidla. Ve své koncové poloze nesmí být nad úrovní ložné plochy nebo vystupovat ze svislé části zadního čela do nákladového prostoru (otvory pro umístění vázacích bodů musí být co nejmenší). Přivazovací body musí být schopny přenést vázací síly v kterémkoliv směru dovnitř šikmého prostoru, který je vymezen : úhel sklonu (β) od 0 do nejméně 60 ; úhel otáčení (α) od 0 do 180 při vázacích bodech s příčnou vzdáleností menší než 50 mm od boční stěny; úhel otáčení (α) od 0 do 360 při vázacích bodech s příčnou vzdáleností větší než 50 mm od boční stěny, ale menší než 250 mm; Přivazovací bod a) kruhového průřezu - vnitřní r = min. 40 mm; b) oválného průřezu - vnitřní šířka min. 25 mm a délka min. 40 mm. Příčný průřez materiálu kruhového nebo oválného článku nesmí být více než 18 mm (viz následující obr. ) Vázací body nesmí znemožnit celní zabezpečení ložného prostoru (Dohoda IRU). Počet a rozmístnění (uspořádání) přivazovacích (vázacích bodů a) na podlaze - je podmíněn nejvyšší hodnotou následujících prvků: - délkou ložné plochy, - maximální vzdálenosti mezi přivazovacími (vázacími) body, - dovoleným zatížením v tahu. ZAPAMATUJME SI: U vozidel s délkou ložné plochy - kratší jak mm musí být nejméně 4 přivazovací (vázací) body (2 x 2); - delší jak mm musí být nejméně 6 přivazovacích (vázacích) bodů (3 x 2). Uspořádání přivazovacích (vázacích bodů) : - max mm od sebe (mimo prostor zadní nápravy); 7

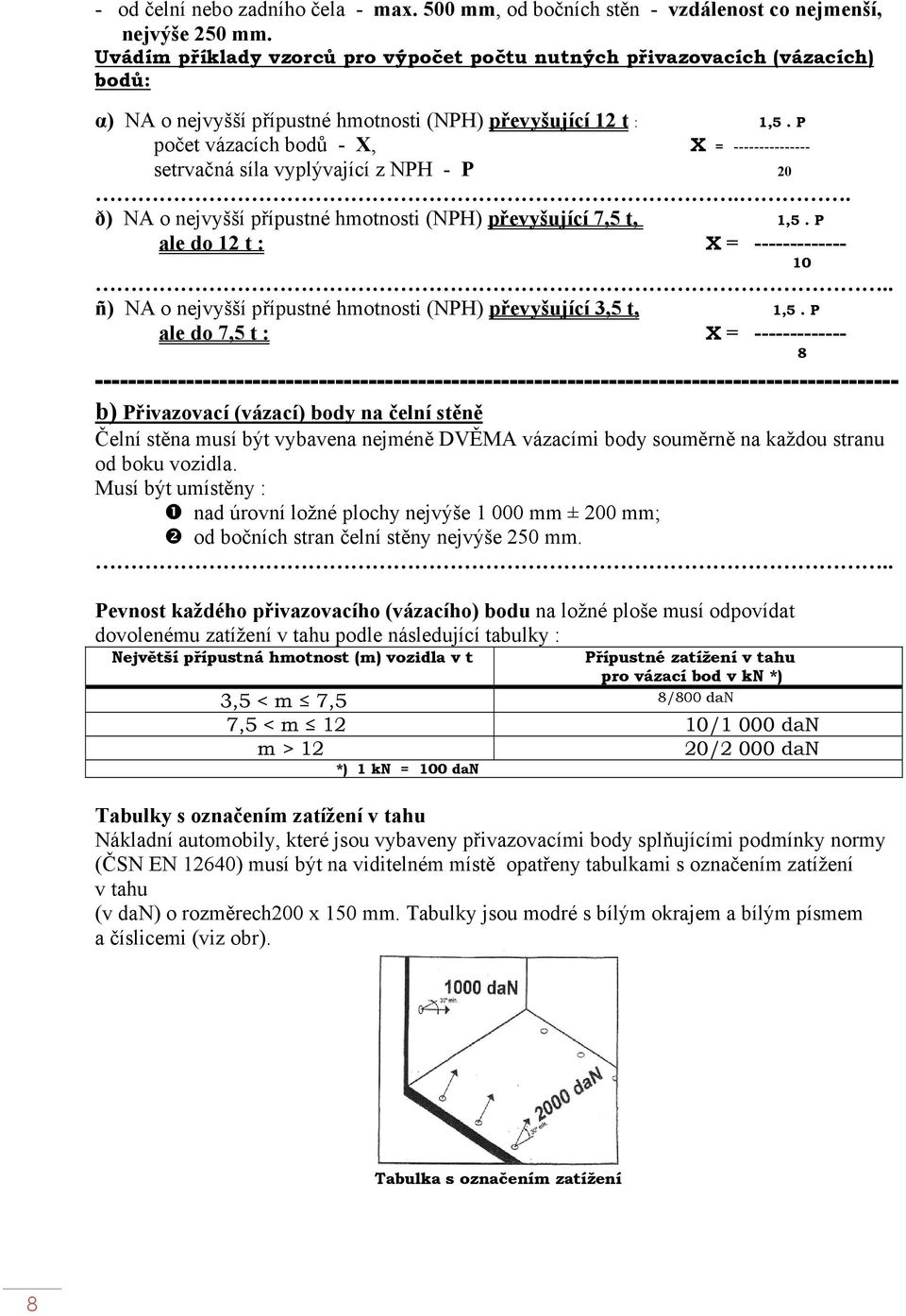

8 - od čelní nebo zadního čela - max. 500 mm, od bočních stěn - vzdálenost co nejmenší, nejvýše 250 mm. Uvádím příklady vzorců pro výpočet počtu nutných přivazovacích (vázacích) bodů: α) NA o nejvyšší přípustné hmotnosti (NPH) převyšující 12 t : 1,5. P počet vázacích bodů - X, X = setrvačná síla vyplývající z NPH - P 20.. ð) NA o nejvyšší přípustné hmotnosti (NPH) převyšující 7,5 t, 1,5. P ale do 12 t : X = ñ) NA o nejvyšší přípustné hmotnosti (NPH) převyšující 3,5 t, 1,5. P ale do 7,5 t : X = b ) Přivazovací (vázací) body na čelní stěně Čelní stěna musí být vybavena nejméně DVĚMA vázacími body souměrně na každou stranu od boku vozidla. Musí být umístěny : nad úrovní ložné plochy nejvýše mm ± 200 mm; od bočních stran čelní stěny nejvýše 250 mm... Pevnost každého přivazovacího (vázacího) bodu na ložné ploše musí odpovídat dovolenému zatížení v tahu podle následující tabulky : Největší přípustná hmotnost (m) vozidla v t Přípustné zatížení v tahu pro vázací bod v kn *) 3,5 < m 7,5 8/800 dan 7,5 < m 12 10/1 000 dan m > 12 20/2 000 dan *) 1 kn = 100 dan Tabulky s označením zatížení v tahu Nákladní automobily, které jsou vybaveny přivazovacími body splňujícími podmínky normy (ČSN EN 12640) musí být na viditelném místě opatřeny tabulkami s označením zatížení v tahu (v dan) o rozměrech200 x 150 mm. Tabulky jsou modré s bílým okrajem a bílým písmem a číslicemi (viz obr). Tabulka s označením zatížení 8

9 9.

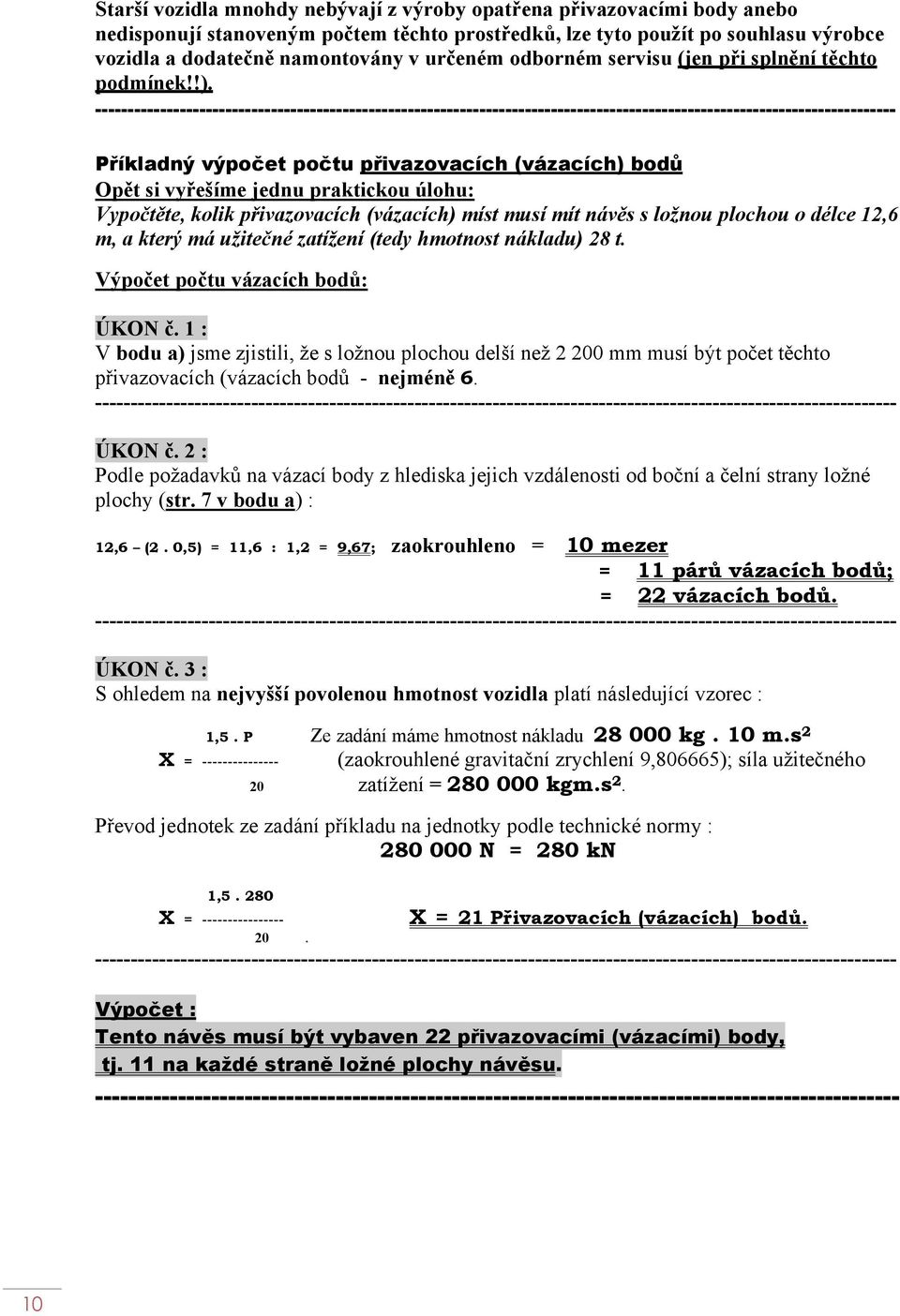

10 Starší vozidla mnohdy nebývají z výroby opatřena přivazovacími body anebo nedisponují stanoveným počtem těchto prostředků, lze tyto použít po souhlasu výrobce vozidla a dodatečně namontovány v určeném odborném servisu (jen při splnění těchto podmínek!!) Příkladný výpočet počtu přivazovacích (vázacích) bodů Opět si vyřešíme jednu praktickou úlohu: Vypočtěte, kolik přivazovacích (vázacích) míst musí mít návěs s ložnou plochou o délce 12,6 m, a který má užitečné zatížení (tedy hmotnost nákladu) 28 t. Výpočet počtu vázacích bodů: ÚKON č. 1 : V bodu a) jsme zjistili, že s ložnou plochou delší než mm musí být počet těchto přivazovacích (vázacích bodů - nejméně 6. ÚKON č. 2 : Podle požadavků na vázací body z hlediska jejich vzdálenosti od boční a čelní strany ložné plochy (str. 7 v bodu a) : 12,6 (2. 0,5) = 11,6 : 1,2 = 9,67; zaokrouhleno = 10 mezer = 11 párů vázacích bodů; = 22 vázacích bodů. ÚKON č. 3 : S ohledem na nejvyšší povolenou hmotnost vozidla platí následující vzorec : 1,5. P Ze zadání máme hmotnost nákladu kg. 10 m.s 2 (zaokrouhlené gravitační zrychlení 9,806665); síla užitečného X = zatížení = kgm.s. Převod jednotek ze zadání příkladu na jednotky podle technické normy : N = 280 kn 2 1, X = X = 21 Přivazovacích (vázacích) bodů. 20. Výpočet : Tento návěs musí být vybaven 22 přivazovacími (vázacími) body, tj. 11 na každé straně ložné plochy návěsu

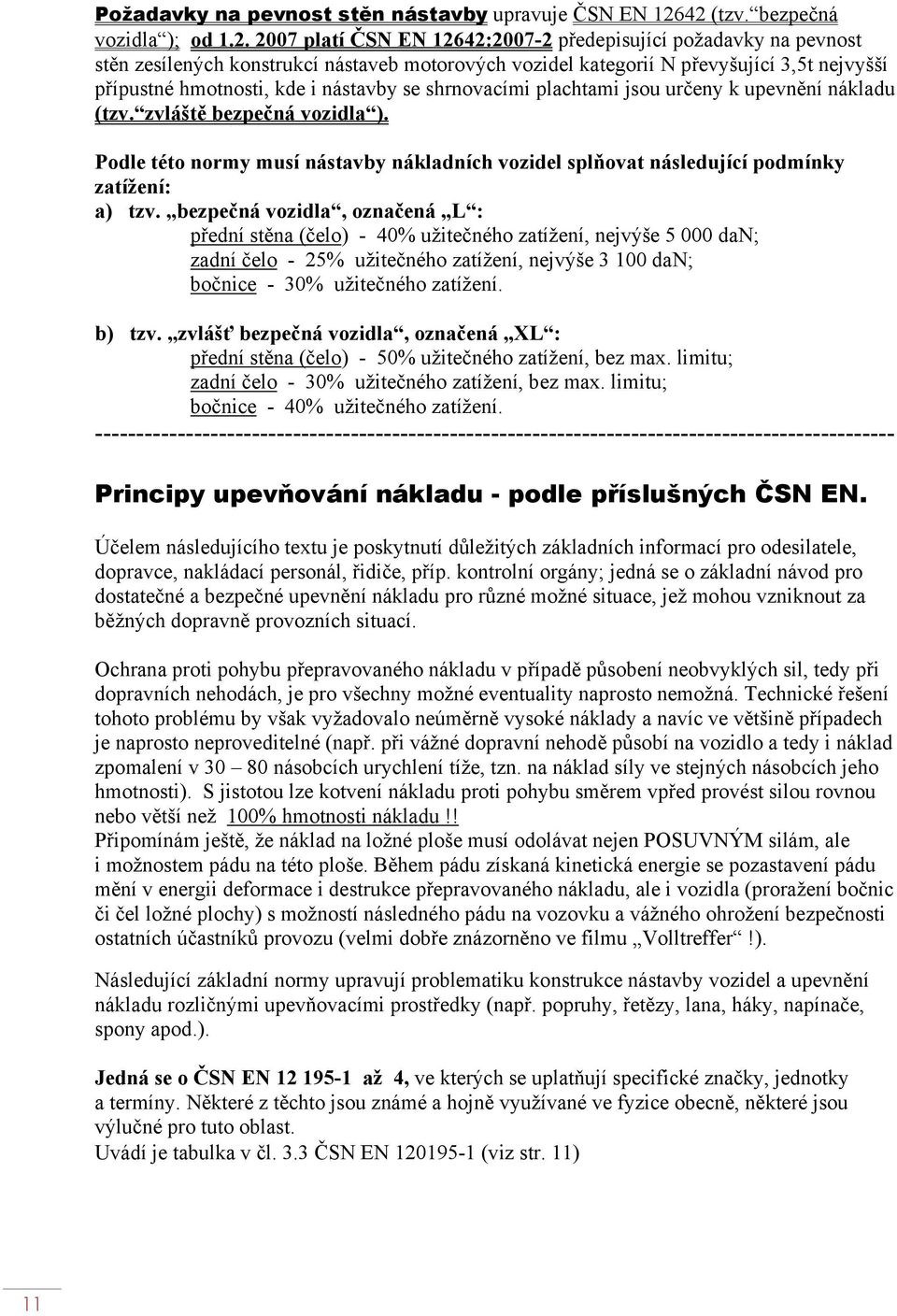

11 Požadavky na pevnost stěn nástavby upravuje ČSN EN (tzv. bezpečná vozidla ); od platí ČSN EN 12642: předepisující požadavky na pevnost stěn zesílených konstrukcí nástaveb motorových vozidel kategorií N převyšující 3,5t nejvyšší přípustné hmotnosti, kde i nástavby se shrnovacími plachtami jsou určeny k upevnění nákladu (tzv. zvláště bezpečná vozidla ). Podle této normy musí nástavby nákladních vozidel splňovat následující podmínky zatížení: a) tzv. bezpečná vozidla, označená L : přední stěna (čelo) - 40% užitečného zatížení, nejvýše dan; zadní čelo - 25% užitečného zatížení, nejvýše dan; bočnice - 30% užitečného zatížení. b) tzv. zvlášť bezpečná vozidla, označená XL : přední stěna (čelo) - 50% užitečného zatížení, bez max. limitu; zadní čelo - 30% užitečného zatížení, bez max. limitu; bočnice - 40% užitečného zatížení Principy upevňování nákladu - podle příslušných ČSN EN. Účelem následujícího textu je poskytnutí důležitých základních informací pro odesilatele, dopravce, nakládací personál, řidiče, příp. kontrolní orgány; jedná se o základní návod pro dostatečné a bezpečné upevnění nákladu pro různé možné situace, jež mohou vzniknout za běžných dopravně provozních situací. Ochrana proti pohybu přepravovaného nákladu v případě působení neobvyklých sil, tedy při dopravních nehodách, je pro všechny možné eventuality naprosto nemožná. Technické řešení tohoto problému by však vyžadovalo neúměrně vysoké náklady a navíc ve většině případech je naprosto neproveditelné (např. při vážné dopravní nehodě působí na vozidlo a tedy i náklad zpomalení v násobcích urychlení tíže, tzn. na náklad síly ve stejných násobcích jeho hmotnosti). S jistotou lze kotvení nákladu proti pohybu směrem vpřed provést silou rovnou nebo větší než 100% hmotnosti nákladu!! Připomínám ještě, že náklad na ložné ploše musí odolávat nejen POSUVNÝM silám, ale i možnostem pádu na této ploše. Během pádu získaná kinetická energie se pozastavení pádu mění v energii deformace i destrukce přepravovaného nákladu, ale i vozidla (proražení bočnic či čel ložné plochy) s možností následného pádu na vozovku a vážného ohrožení bezpečnosti ostatních účastníků provozu (velmi dobře znázorněno ve filmu Volltreffer!). Následující základní normy upravují problematiku konstrukce nástavby vozidel a upevnění nákladu rozličnými upevňovacími prostředky (např. popruhy, řetězy, lana, háky, napínače, spony apod.). Jedná se o ČSN EN až 4, ve kterých se uplatňují specifické značky, jednotky a termíny. Některé z těchto jsou známé a hojně využívané ve fyzice obecně, některé jsou výlučné pro tuto oblast. Uvádí je tabulka v čl. 3.3 ČSN EN (viz str. 11) 11

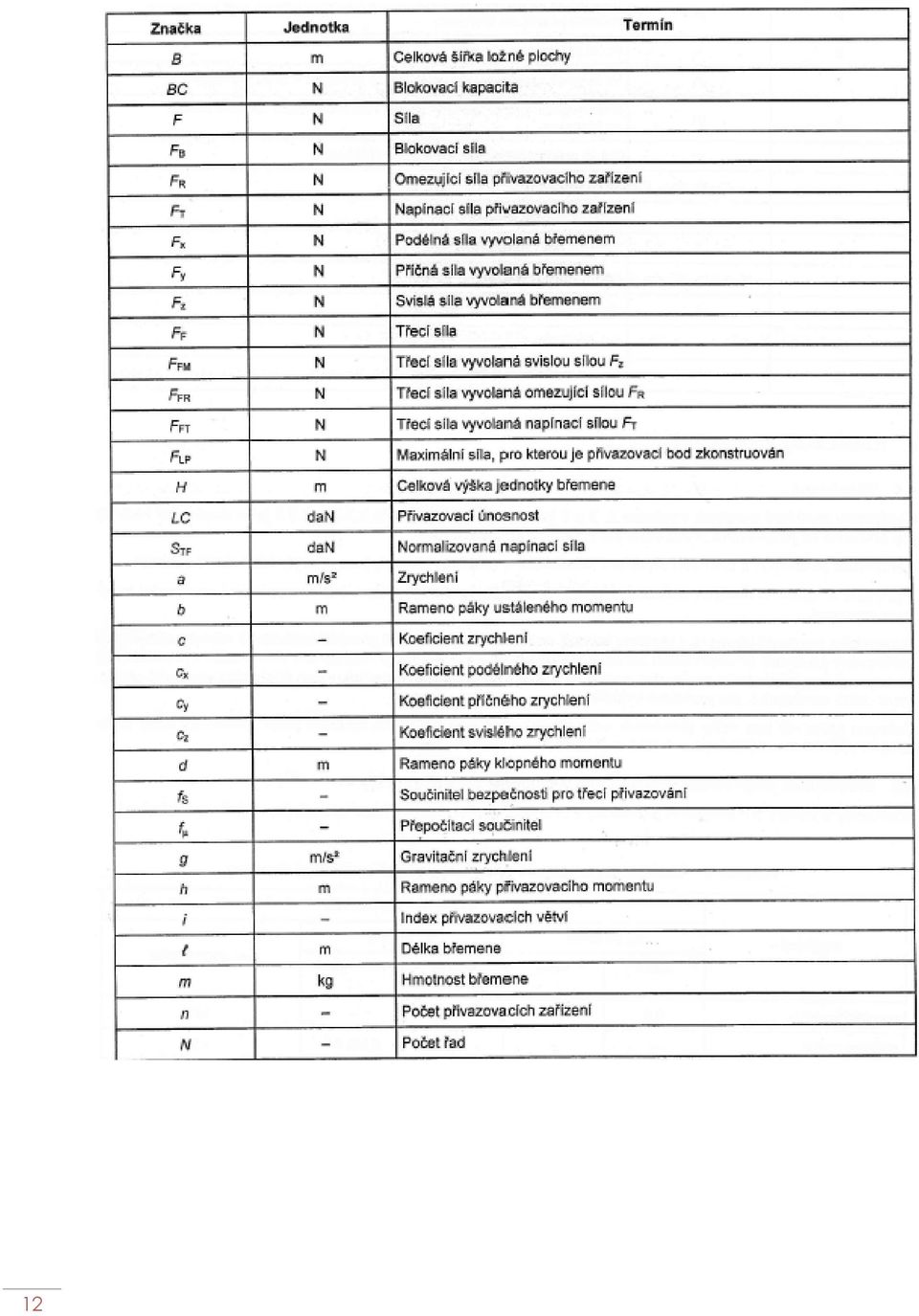

12 12

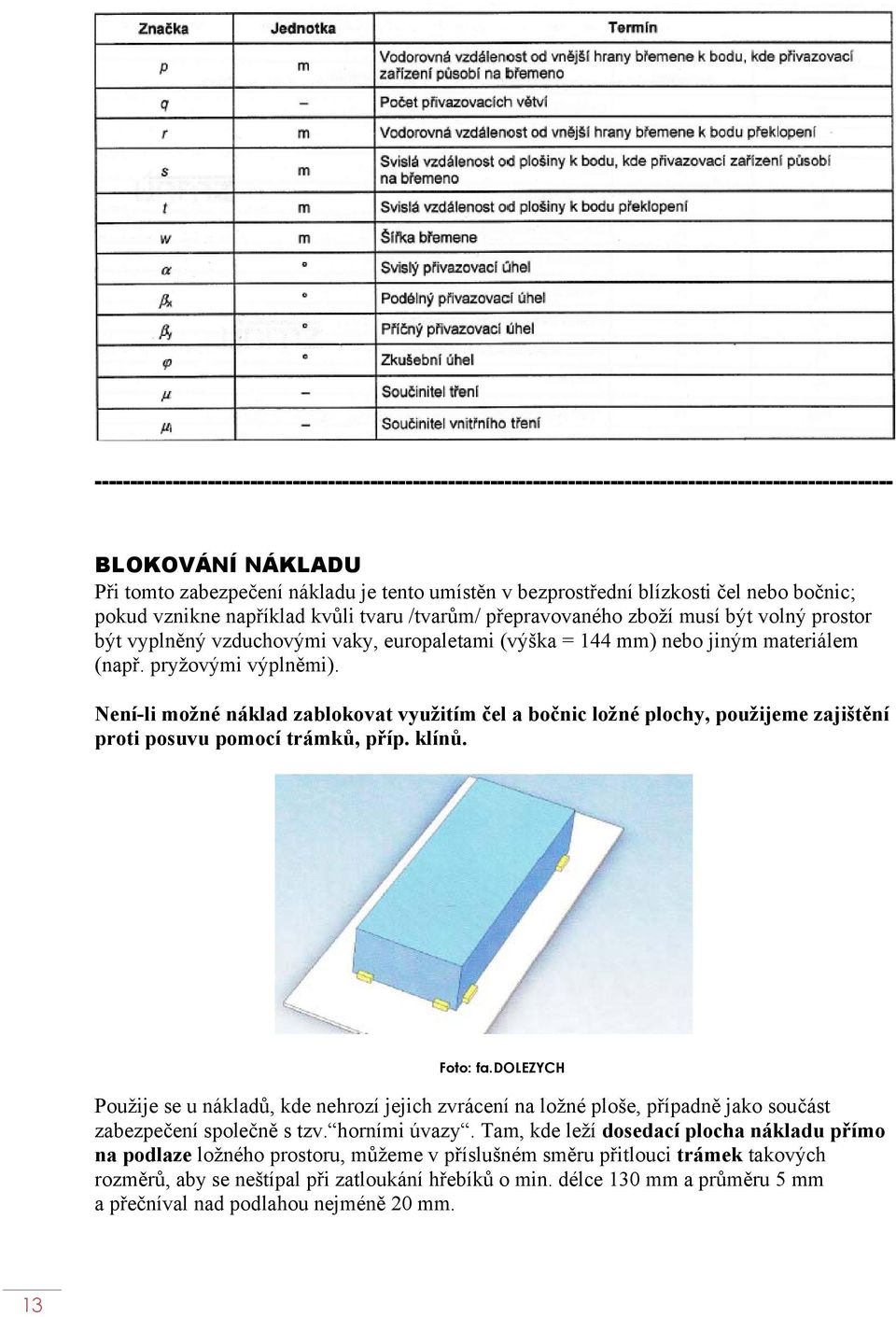

13 BLOKOVÁNÍ NÁKLADU Při tomto zabezpečení nákladu je tento umístěn v bezprostřední blízkosti čel nebo bočnic; pokud vznikne například kvůli tvaru /tvarům/ přepravovaného zboží musí být volný prostor být vyplněný vzduchovými vaky, europaletami (výška = 144 mm) nebo jiným materiálem (např. pryžovými výplněmi). Není-li možné náklad zablokovat využitím čel a bočnic ložné plochy, použijeme zajištění proti posuvu pomocí trámků, příp. klínů. Foto: fa.dolezych Použije se u nákladů, kde nehrozí jejich zvrácení na ložné ploše, případně jako součást zabezpečení společně s tzv. horními úvazy. Tam, kde leží dosedací plocha nákladu přímo na podlaze ložného prostoru, můžeme v příslušném směru přitlouci trámek takových rozměrů, aby se neštípal při zatloukání hřebíků o min. délce 130 mm a průměru 5 mm a přečníval nad podlahou nejméně 20 mm. 13

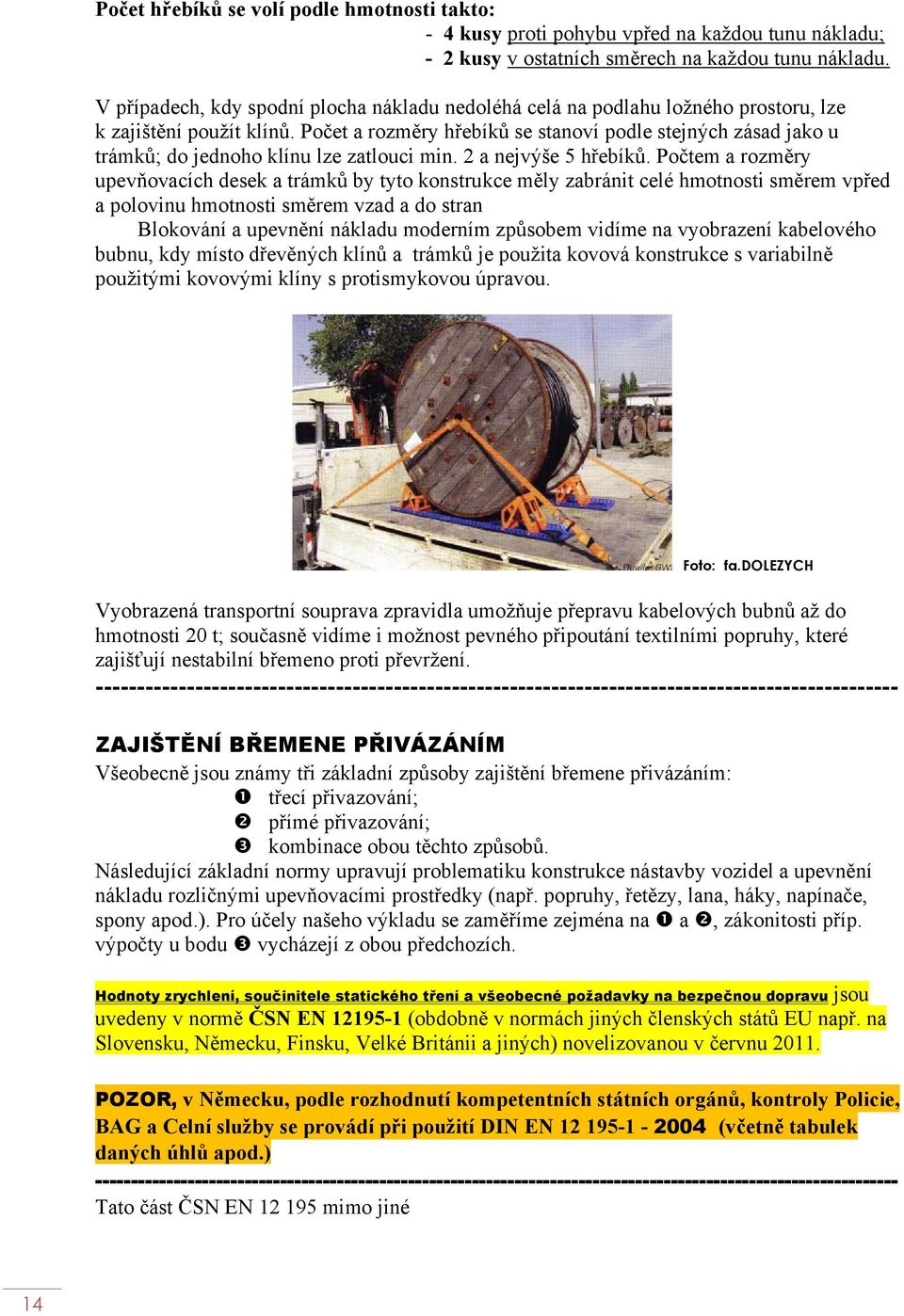

14 Počet hřebíků se volí podle hmotnosti takto: - 4 kusy proti pohybu vpřed na každou tunu nákladu; - 2 kusy v ostatních směrech na každou tunu nákladu. V případech, kdy spodní plocha nákladu nedoléhá celá na podlahu ložného prostoru, lze k zajištění použít klínů. Počet a rozměry hřebíků se stanoví podle stejných zásad jako u trámků; do jednoho klínu lze zatlouci min. 2 a nejvýše 5 hřebíků. Počtem a rozměry upevňovacích desek a trámků by tyto konstrukce měly zabránit celé hmotnosti směrem vpřed a polovinu hmotnosti směrem vzad a do stran Blokování a upevnění nákladu moderním způsobem vidíme na vyobrazení kabelového bubnu, kdy místo dřevěných klínů a trámků je použita kovová konstrukce s variabilně použitými kovovými klíny s protismykovou úpravou. Foto: fa.dolezych Vyobrazená transportní souprava zpravidla umožňuje přepravu kabelových bubnů až do hmotnosti 20 t; současně vidíme i možnost pevného připoutání textilními popruhy, které zajišťují nestabilní břemeno proti převržení ZAJIŠTĚNÍ BŘEMENE PŘIVÁZÁNÍM Všeobecně jsou známy tři základní způsoby zajištění břemene přivázáním: třecí přivazování; přímé přivazování; kombinace obou těchto způsobů. Následující základní normy upravují problematiku konstrukce nástavby vozidel a upevnění nákladu rozličnými upevňovacími prostředky (např. popruhy, řetězy, lana, háky, napínače, spony apod.). Pro účely našeho výkladu se zaměříme zejména na a, zákonitosti příp. výpočty u bodu vycházejí z obou předchozích. Hodnoty zrychlení, součinitele statického tření a všeobecné požadavky na bezpečnou dopravu jsou uvedeny v normě ČSN EN (obdobně v normách jiných členských států EU např. na Slovensku, Německu, Finsku, Velké Británii a jiných) novelizovanou v červnu POZOR, v Německu, podle rozhodnutí kompetentních státních orgánů, kontroly Policie, BAG a Celní služby se provádí při použití DIN EN (včetně tabulek daných úhlů apod.) Tato část ČSN EN mimo jiné 14

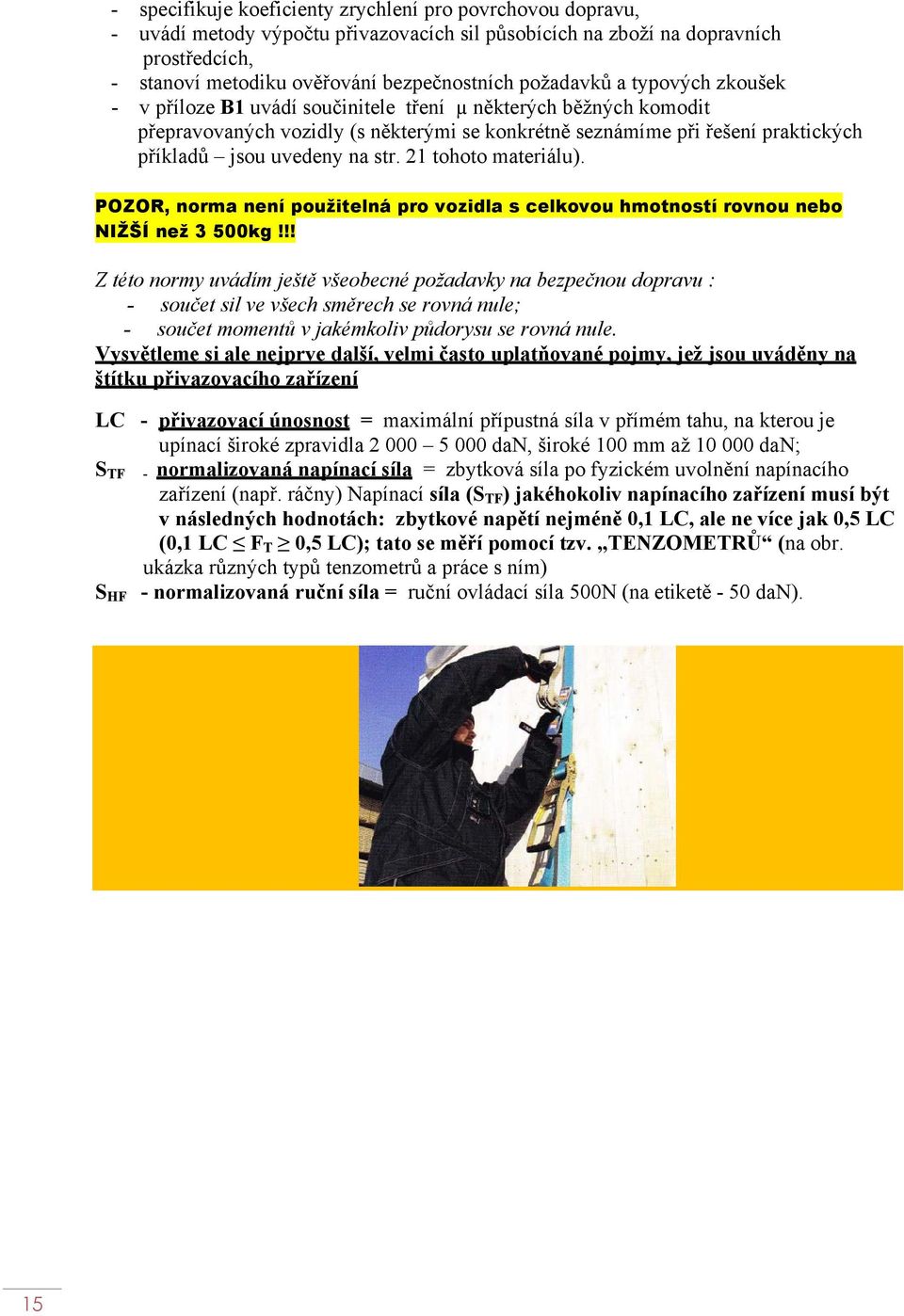

15 - specifikuje koeficienty zrychlení pro povrchovou dopravu, - uvádí metody výpočtu přivazovacích sil působících na zboží na dopravních prostředcích, - stanoví metodiku ověřování bezpečnostních požadavků a typových zkoušek - v příloze B1 uvádí součinitele tření µ některých běžných komodit přepravovaných vozidly (s některými se konkrétně seznámíme při řešení praktických příkladů jsou uvedeny na str. 21 tohoto materiálu). POZOR, norma není použitelná pro vozidla s celkovou hmotností rovnou nebo NIŽŠÍ než 3 500kg!!! Z této normy uvádím ještě všeobecné požadavky na bezpečnou dopravu : - součet sil ve všech směrech se rovná nule; - součet momentů v jakémkoliv půdorysu se rovná nule. Vysvětleme si ale nejprve další, velmi často uplatňované pojmy, jež jsou uváděny na štítku přivazovacího zařízení LC - přivazovací únosnost = maximální přípustná síla v přímém tahu, na kterou je upínací široké zpravidla dan, široké 100 mm až dan; S TF - normalizovaná napínací síla = zbytková síla po fyzickém uvolnění napínacího zařízení (např. ráčny) Napínací síla (S TF ) jakéhokoliv napínacího zařízení musí být v následných hodnotách: zbytkové napětí nejméně 0,1 LC, ale ne více jak 0,5 LC (0,1 LC F T 0,5 LC); tato se měří pomocí tzv. TENZOMETRŮ (na obr. ukázka různých typů tenzometrů a práce s ním) S HF - normalizovaná ruční síla = ruční ovládací síla 500N (na etiketě - 50 dan). 15

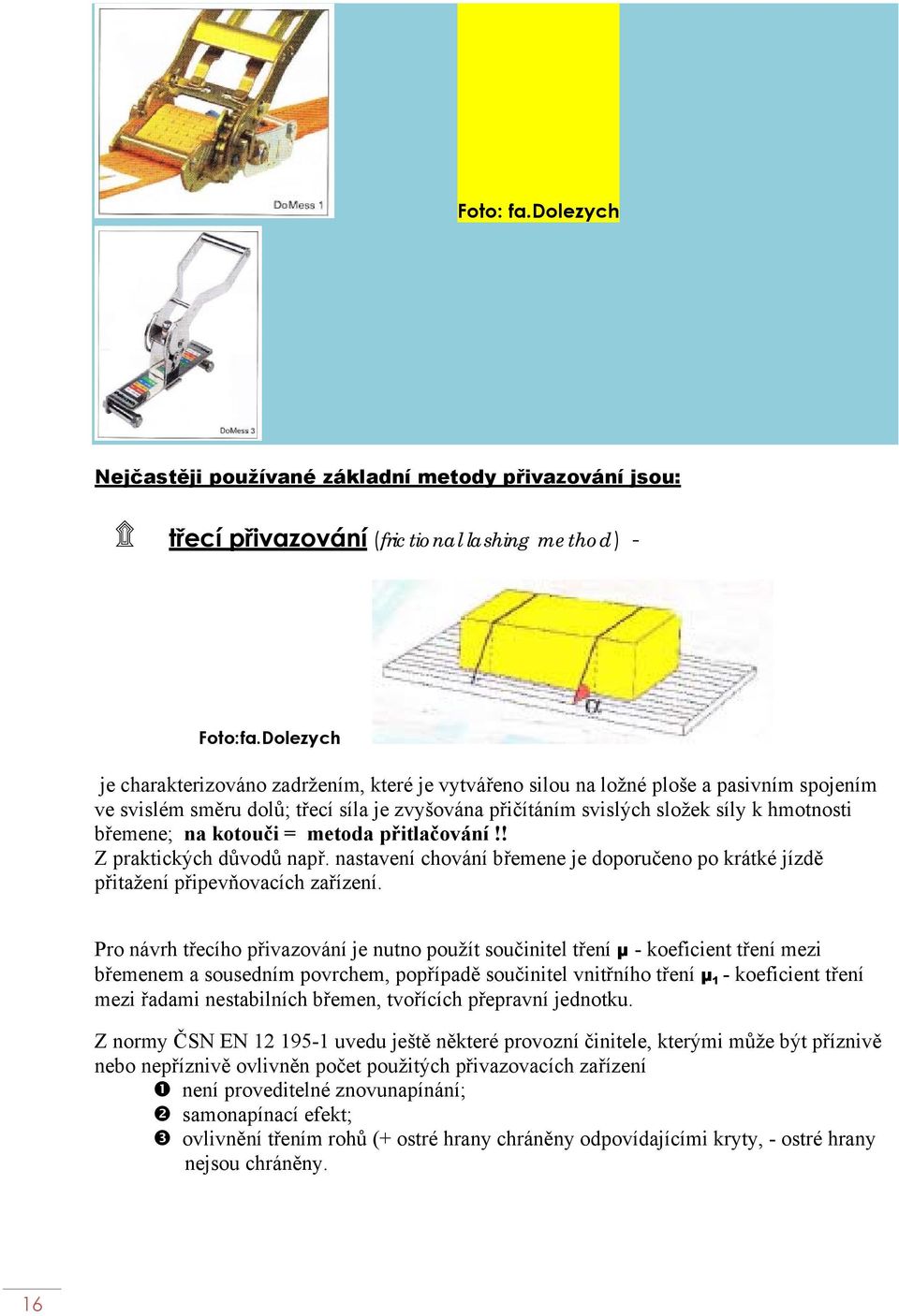

16 Foto: fa.dolezych Nejčastěji používané základní metody přivazování jsou: třecí přivazování (frictional lashing method) - Foto:fa.Dolezych je charakterizováno zadržením, které je vytvářeno silou na ložné ploše a pasivním spojením ve svislém směru dolů; třecí síla je zvyšována přičítáním svislých složek síly k hmotnosti břemene; na kotouči = metoda přitlačování!! Z praktických důvodů např. nastavení chování břemene je doporučeno po krátké jízdě přitažení připevňovacích zařízení. Pro návrh třecího přivazování je nutno použít součinitel tření µ - koeficient tření mezi břemenem a sousedním povrchem, popřípadě součinitel vnitřního tření µ 1 - koeficient tření mezi řadami nestabilních břemen, tvořících přepravní jednotku. Z normy ČSN EN uvedu ještě některé provozní činitele, kterými může být příznivě nebo nepříznivě ovlivněn počet použitých přivazovacích zařízení není proveditelné znovunapínání; samonapínací efekt; ovlivnění třením rohů (+ ostré hrany chráněny odpovídajícími kryty, - ostré hrany nejsou chráněny. 16

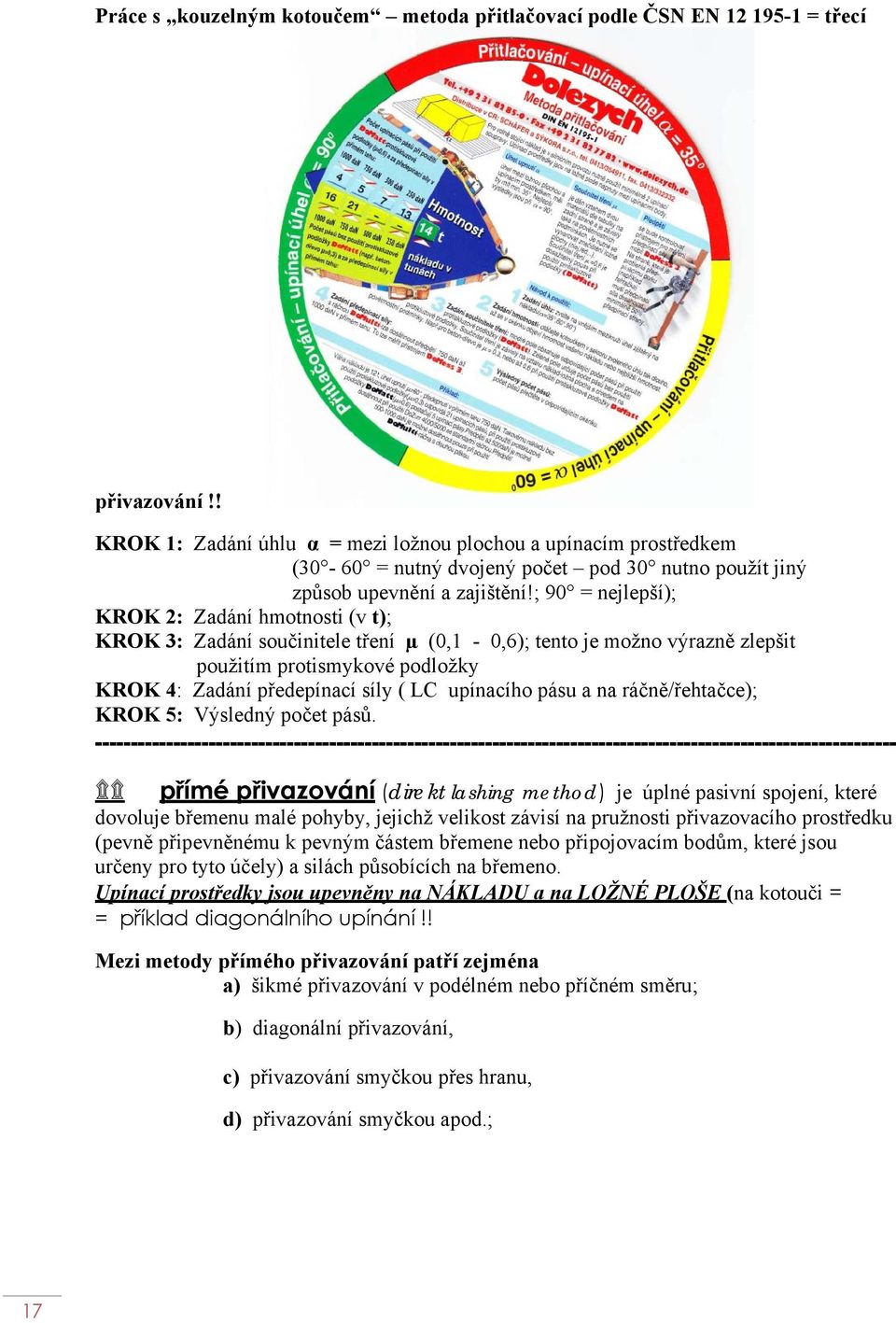

17 Práce s kouzelným kotoučem metoda přitlačovací podle ČSN EN = třecí přivazování!! KROK 1: Zadání úhlu α = mezi ložnou plochou a upínacím prostředkem (30-60 = nutný dvojený počet pod 30 nutno použít jiný způsob upevnění a zajištění!; 90 = nejlepší); KROK 2: Zadání hmotnosti (v t); KROK 3: Zadání součinitele tření µ (0,1-0,6); tento je možno výrazně zlepšit použitím protismykové podložky KROK 4: Zadání předepínací síly ( LC upínacího pásu a na ráčně/řehtačce); KROK 5: Výsledný počet pásů. přímé přivazování (direkt lashing method) je úplné pasivní spojení, které dovoluje břemenu malé pohyby, jejichž velikost závisí na pružnosti přivazovacího prostředku (pevně připevněnému k pevným částem břemene nebo připojovacím bodům, které jsou určeny pro tyto účely) a silách působících na břemeno. Upínací prostředky jsou upevněny na NÁKLADU a na LOŽNÉ PLOŠE (na kotouči = = příklad diagonálního upínání!! Mezi metody přímého přivazování patří zejména a) šikmé přivazování v podélném nebo příčném směru; b) diagonální přivazování, c) přivazování smyčkou přes hranu, d) přivazování smyčkou apod.; 17

18 Dalšími metodami jsou rovněž - přímé přivazování proti překlopení nebo - přímé přivazování proti překlopení v kombinaci s blokováním POZOR Omezující síla přivazovacího zařízení (F R) musí být menší nebo rovna LC, pokud není specifikováno jinak! a) šikmé přivazování v podélném nebo příčném směru; ba) diagonální přivazování - podle umístění přivazovacích prostředků se dvěma /třemi rozdílnými úhly: - úhel svislý = α; - úhel podélný = ß x mezi přivazovacím prostředkem a podélnou osou (osa x ) dopravního prostředku; - úhel příčný = ß y - mezi přivazovacím prostředkem a příčnou osou (osa y ) dopravního prostředku; bb) diagonální přivazování - zde se jedná o kombinaci dvou sad přivazovacích zařízení pomocí dvou rozličných úhlů. 18

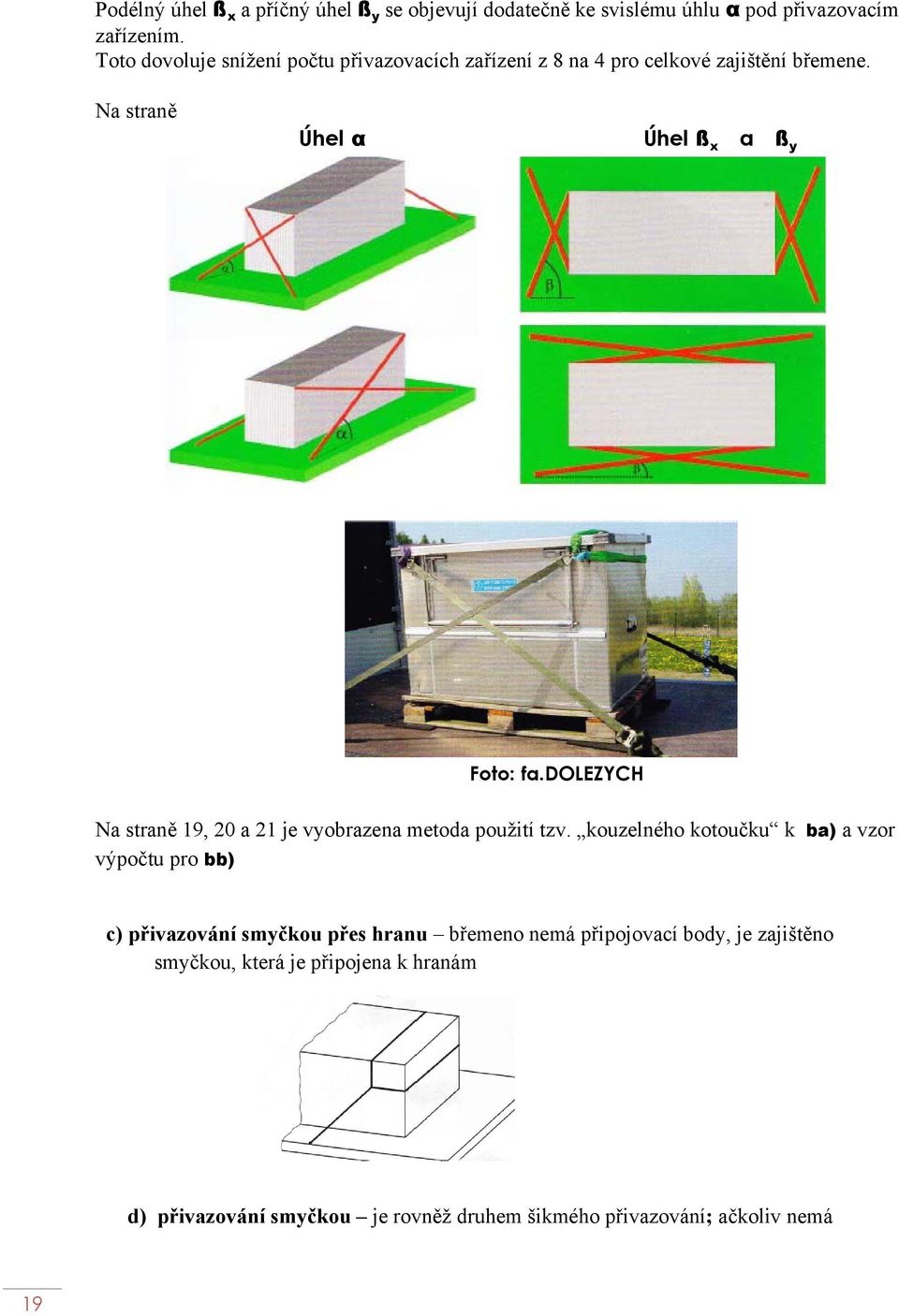

19 Podélný úhel ß x a příčný úhel ß y se objevují dodatečně ke svislému úhlu α pod přivazovacím zařízením. Toto dovoluje snížení počtu přivazovacích zařízení z 8 na 4 pro celkové zajištění břemene. Na straně Úhel α Úhel ß x a ß y Foto: fa.dolezych Na straně 19, 20 a 21 je vyobrazena metoda použití tzv. kouzelného kotoučku k ba) a vzor výpočtu pro bb) c) přivazování smyčkou přes hranu břemeno nemá připojovací body, je zajištěno smyčkou, která je připojena k hranám d) přivazování smyčkou je rovněž druhem šikmého přivazování; ačkoliv nemá 19

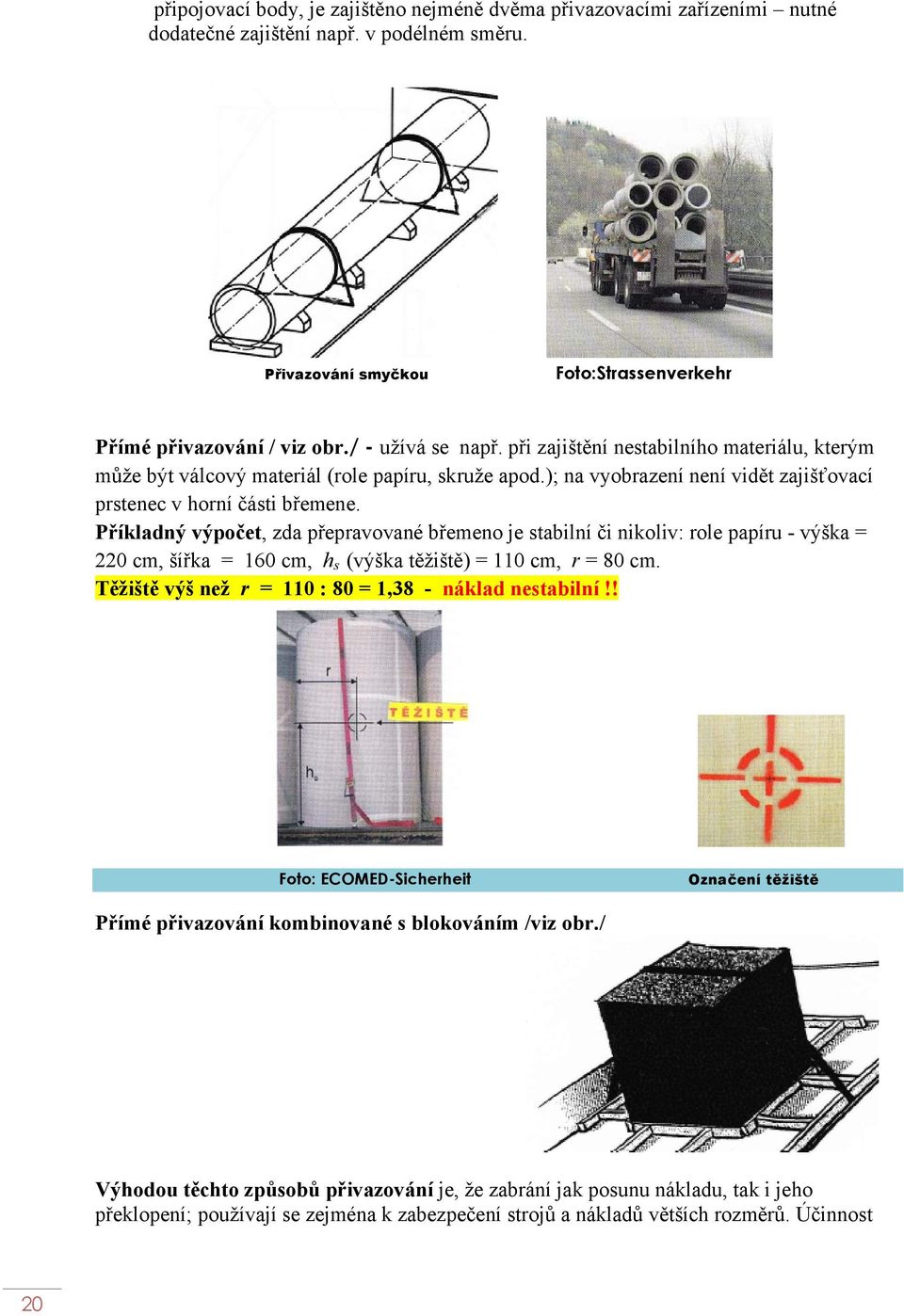

20 připojovací body, je zajištěno nejméně dvěma přivazovacími zařízeními nutné dodatečné zajištění např. v podélném směru. Přivazování smyčkou Foto:Strassenverkehr Přímé přivazování / viz obr./ - užívá se např. při zajištění nestabilního materiálu, kterým může být válcový materiál (role papíru, skruže apod.); na vyobrazení není vidět zajišťovací prstenec v horní části břemene. Příkladný výpočet, zda přepravované břemeno je stabilní či nikoliv: role papíru - výška = 220 cm, šířka = 160 cm, h s (výška těžiště) = 110 cm, r = 80 cm. Těžiště výš než r = 110 : 80 = 1,38 - náklad nestabilní!! Foto: ECOMED-Sicherheit Označení těžiště Přímé přivazování kombinované s blokováním /viz obr./ Výhodou těchto způsobů přivazování je, že zabrání jak posunu nákladu, tak i jeho překlopení; používají se zejména k zabezpečení strojů a nákladů větších rozměrů. Účinnost 20

21 úvazku v zábraně posunu nákladu a jeho překlopením je dán úhlem mezi bodem upevnění na nákladu a bodem upevnění v podlaze ložné plochy. U přímého křížového přivazování je nejdůležitější, aby se kříž nacházel vždy nad těžištěm nákladu, jinak hrozí nebezpečí jeho překlopení!! Pozor při práci s tzv. kouzelným kotoučem diagonální upínání značené na kotouči je v ČSN EN definováno jako diagonální přivazování KROK 1: Zadání úhlu α = mezi ložnou plochou a upínacím prostředkem(20-65 ), βx = mezi podélnou osou vozidla a upínacím prostředkem (6-55 ); KROK 2: Zadání hmotnosti (v t); KROK 3: Zadání součinitele tření µ (0,1-0,6); tento je možno výrazně zlepšit použitím protismykové podložky KROK 4: Výběr upínacího prostředku. POZOR! KROK č.3 : Součinitel tření µ = 0,6) je podle kotoučku dosažitelný při použití protiskluzové podložky ; bez použití této podložky, tedy vztah dřevo /dřevo = 0,5!! protiskluzové podložky /9,5 8 2 mm/ zvyšují koeficient tření = méně upínacích prostředků. Početní příklad pro výpočet potřebných prostředků diagonálního upevnění: Co již víme, že platí: a) pro sílu c platí hodnoty c x = 0,8 pro zadní upevňovací prostředek; b) c x = 0,5 pro přední upevňovací prostředek; 21

22 c) c y = 0,2 (µ) součinitele tření který je nutno připočítat. Hodnoty sinus a cosinus Upínací úhel sin cos Zajištění nákladu proti posunu při brzdění: Hmotnost nákladu FG = dan (4t); µ = 0,2; α = 60, ß = 20 ; cx = 0,8; počet přivazovacích zařízení = 2 FR = LC v dan Výsledek: každé ze zadních přivazovacích zařízení musí mít napínací sílu (FR = LC) min dan. Upínací pásy o LC dan a více jsou odpovídající... Zajištění nákladu proti posunu při akceleraci: Hmotnost nákladu FG = dan (4t); µ = 0,2; α = 60, ß = 20 ; cx = 0,5; počet přivazovacích zařízení = 2 FR = LC v dan. 22

23 Výsledek: každé z předních přivazovacích zařízení musí mít napínací sílu (FR = LC) min. 932 dan. Přivazovací zařízení o LC dan a více jsou odpovídající... Zajištění nákladu proti posunu působením bočních sil: Hmotnost nákladu F G = dan (4t); µ = 0,2; α = 60, ß = 20 ; c y = 0,8; počet přivazovacích zařízení = 2 F R = LC v dan. Výsledek: každý z předních přivazovacích zařízení musí mít napínací sílu (FR = LC) min dan. Přivazovací zařízení o LC dan a více jsou odpovídající. Obecně lze konstatovat, že síla v hodnotě dan u každého přivazovacího zařízení plní požadavky bezpečného zajištění přepravovaného nákladu. V příručkách různých odborných společností (zde např. fy.dolezych) jsou uváděny rozličné výpočtové tabulky usnadňující výpočty stanovených hodnot a umožňující bezpečné upevnění nákladu na ložné ploše pomocí tzv. přímého, příp. diagonálního přivazování. Jako příklad uvádím využití na následující str. 23 zpracovanou tabulku pro různé hodnoty připojovacích zařízení, součinitelů tření, hmotností přepravovaných břemen apod. Následující tabulka je z materiálu fy.dolezych Ladungssicherung pojednávajícího o bezpečném upevňování přepravovaných nákladů; předpokladem jsou stejné hodnoty (v dan) všech 23

24 (tedy 4) připevňovacích prostředků. V případě, že je nutno provést připoutání upínacími prostředky vpředu a vzadu břemene, provedou se výpočty pro přední upevnění a zadní upevnění samostatně (viz předešlý výpočetní příklad). Z příručky Ladungssicherung připomínám v tabulce uvedené pojmy Gewicht der Ladung = hmotnost nákladu, Gleitreibbeiwert = hodnota součinitele tření (µ). Příklad: 1) Použijí se 4 přivazovací prostředky (Zurrmittel = upínací prostředek o určité LC v dan); 2) Přivazovací únosnost dan; 3) Jednotlivé přivazovací body podle ČSN EN = dan; 4) Přivazovací ÚHEL SVISLÝ α je odpovídající (20 až 65 ), stejně jako PODÉLNÝ přivazovací úhel ß x /ß y/ (6 až 55 ); 5) Součinitel tření - µ (v tabulce = Gleitreibbeiwert) 0,3. Zjištění: M aximální hmotnost nákladu nesmí překročit kg /4t/ POZOR, Při součiniteli tření (µ) 0,6 /užitím protiskluzové podložky např.arm DoMatt/ je možno zvýšit hmotnost až na kg (16t)!!, ale tato hodnota nesmí být NIKDY PŘEKROČENA! 24

25 Přivazovací popruhy z textilních vláken ČSN EN Přivazovací popruhy z textilních vláken se používají k připevnění přepravovaných břemen zpravidla o maximální síle použité k přímému tahu (přivazovací únosnosti) = LC dan ve specielní úpravě až dan. Požadavky na vázací popruhy ze syntetického vlákna - ČSN EN Tato část normy ČSN EN : - specifikuje bezpečnostní požadavky na přivazovací popruhy (web lashing) vyrobené ze syntetických vláken a ploché tkané popruhy (flat woven textile webbing) pro více násobné použití a přivazovací kombinace s tkanými popruhy pro bezpečnou pozemní dopravu zboží na silničních vozidlech (nákladních automobilech a přívěsech/návěsech), které jsou používány na silnicích (nebo umístěny na plavidlech či železničních vagónech); - stanoví v příloze B mimo jiné rovněž možnosti odolnosti proti působení chemických látek u jednotlivých materiálů, z kterých jsou přivazovací popruhy vyrobeny: PES (polyester)= odolný anorganickým kyselinám, napadán zásadami; PA (polyamid)= odolný zásadám, napadán anorganickými kyselinami; 25

26 PP (polypropylen)= odolný vůči chemikáliím, doporučován v případech možného působení chemických látek, pozor, ale na nízkou hodnotu odolnosti proti vysokým teplotám (max C); - obsahuje pouze ruční napínací zařízení s maximální ruční silou 500 N; - obsahuje kombinované prostředky pro zajišťování břemen pro tytéž účely, jak je výše uvedeno; - specifikuje metody zkoušení pro přivazovací popruhy pro zajištění břemen; - pojednává o významných nebezpečích, která by mohla vzniknout, nejsou-li přivazovací popruhy používány, jak je určeno a za podmínek předvídaných výrobcem; - předepisuje povinnost upevnění identifikačního štítku na popruhu, na kterém je uvedena přirozená přivazovací nosnost (LC - lashing kapacity), což je maximální síla pro použití v přímém tahu, navržená k zachycení přivazovacím popruhem. - Etiketa musí mít následující barvy : - modrá = PES popruh použití: -40 C až C; - zelená = PA popruh použití: -40 C až +100 C; - hnědá = PP popruh použití: -40 C až +80 C; Důležitým údajem na identifikačním štítku je přivazovací únosnost (LC) v dan, normalizovaná napínací síla S TF (Standard tension force) = zbytková síla po uvolnění rukojeti řehtačky (viz obr. ), maximální přípustné prodloužení při LC (7%) a ruční ovládací síla S (Standard hand force) - viz obr. HF obr. fa.dolezych jednodílné přivazovací popruhy /single part web lashing) - s jedním plochým textilním popruhem + napínacím zařízením + pohyblivými koncovými kovovými komponenty v nekonečné konfiguraci ; dvoudílné přivazovací popruhy (two-piece web lashing) dva tkané textilní popruhy - jeden s napínacím zařízením (řehtačkou) a koncovým komponentem, - druhý rovněž s koncovým komponentem. 26

27 ) Poznámka: Tzv. řehtačkou (pozor, terminus technicus!!) rozumíme mechanické zařízení vyvolávající a udržující napínací sílu v zařízení pro zajištění břemen. Kovové koncové komponenty, napínací zařízení, napínací pojistné zařízení, indikátory napínací síly (tension force indicator) od LC 5 kn musí být označeny názvem nebo znakem výrobce nebo dodavatele. Hodnoty LC musí být označeny na částech s LC 5 kn v kn, na částech s LC 5 kn v dan. Několik bezpečnostních poznámek: a) Všechny nosné části kompletního přivazovacího popruhu nesmí vykazovat viditelné deformace nebo jiné vady, které nepříznivě ovlivňují funkci na 1,25 LC; b) napínací zařízení nebo součásti s pohyblivými částmi musí zcela zajistit svou funkci; jakékoliv trvalé nastavení v podélných osách popruhové drážky nesmí být menší než 2% šířky popruhu; c) nesmí nastat poškození švu; d) po nastavení nesmí v napínacím zařízení dojít k posuvu textilního popruhu. Norma popisuje i nebezpečí pro osoby, které mohou být přímo ohroženy v průběhu napínání a odlehčení; k tomu ve smyslu normy EN 292-1:1991 upozorňuje mimo jiné - na nebezpečí zasažení převrženým nebo posunutým břemenem; - ztrátou rovnováhy nebo pádem v průběhu použití vadného prostředku; - na nebezpečí poranění sevřením nebo střihem ruky nebo paže v průběhu manipulace apod. Další možná nebezpečí /podle přílohy A ČSN EN /: - nebezpečí způsobené nesprávnými kombinacemi provedenými obsluhou (kombinace přivazování nebo součástí s rozdílným LC). - všeobecné dopravní nebezpečí na soukromých a veřejných silnicích způsobené uvolněním nebo posunem břemenem; vzniká nebezpečí styku uvolněného břemene s budovami, jinými vozidly či dalšími konstrukcemi (mosty, tunely, mýtné brány apod.); - převrácení vozidla v zatáčkách nebo při vyhýbání; posunutí břemene způsobí nestejné rozložení váhy, což může být příčinou nehody vozidla; 27

28 - nebezpečí pro osoby, břemena nebo přivazovací prostředek způsobené kontaktem s nadzemním napájecím vedením (např. na železnici apod.); - nebezpečí posunu břemene vpřed nebo nakláněním při brzdění a následné poškození či zničení kabiny řidiče, nebezpečí pro řidiče a spolujezdce; - nebezpečí na vlacích (při kombinované dopravě ROLA) uvolněním nebo posunem břemenem; vzniká nebezpečí styku uvolněného břemene s okolo jedoucími vlaky, staničními budovami s cestujícími, či dalšími konstrukcemi (mosty, tunely, zabezpečovací zařízení apod.); - nebezpečí způsobené uvolněním nákladu na lodích, nebezpečí u vozidel stojících vedle sebe, nebezpečí z ohrožení zdraví či bezpečnosti posádky (možnost zabezpečení přepravovaného nákladního automobilu se zajištěním /mimo jiné/ připevňovacími popruhy viz obr.) Foto: DOLEZYCH VÝPOČET počtu a hodnot PŘIVAZOVACÍCH POPRUHŮ Pro zpestření Vaší budoucí práce připravili jsme pro představu - vedle tzv. chytrých kotoučků - i pro praktické použití příkladový návod pro vypočítávání různých hodnot souvisejících s přepravou nákladů silničními motorovými vozidly s ohledem na platné ČSN EN až 4 přílohy A Chcete-li vypočítat počet přivazovacích popruhů, které by zabránily posuvu nákladu nebo jeho překlopení, zjistěte - kolik připojovacích popruhů je schopno zabránit posuvu, - kolik připojovacích popruhů zabrání překlopení. Vyšší číslo udává minimální potřebný počet přivazovacích popruhů, kterých je třeba použít. PŘÍKLAD: Kolik přivazovacích popruhů je potřeba k zabezpečení dřevěné bedny o rozměrech š == 1,8 m, d = 2,2 m, v = 2,4 m a hmotnosti 2,4 t, jež je uložena na dřevěné plošině ložné plochy vozidla. Náklad není jištěn zablokováním v žádném směru, je celistvý (těžiště nákladu v jeho středu); 28

29 29 nutný počet určíme s použitím rozměrů a čísel v následující tabulce s koeficienty tření pro kombinace různých materiálů.

30 Nejprve je nutno vypočítat počet připojovacích popruhů, které zabrání posuvu nákladu. ÚKON č.1: Z následující tabulky (podle přílohy B1 ČSN EN ) zjistíme, že součinitel tření ( µ ) pro dřevěnou neohoblovanou bednu na dřevěné plošině je 0,45. Kombinace materiálu na kontaktním povrchu (a) Součinitel tření µ Řezivo Řezivo / tvrzená tkanina/překližka/dřevo. 0,45 Řezivo / drážkovaný hliník 0,4 Řezivo / nerezový ocelový plech n ebo smrštitelná fólie.. 0,3 Hoblované dřevo Hoblované dřevo / tvrzená tkanina nebo překližka.. 0,3 Hoblované dřevo / drážkovaný hliník 0,25 Hoblované dřevo / nerezový ocelový plech 0,2 Plastové palety Plastové palety / tvrzená tkanina nebo překližka.... 0,2 Plastové palety / drážkovaný hliník nebo nerezový ocelový plech... 0,15 Ocel a kov Ocelové přepravní klece / tvrzená tkanina nebo překližka.. 0,45 Ocelové přepravní klece / drážkovaný hliník. 0,3 Ocelové přepravní klece / nerezový ocelový plech.. 0,2 Beton Drsný beton / řezivo nebo latě. 0,7 Hladký beton / nerezový ocelový plech... 0,55 Protiskluzová rohož Guma.. 0,6 (b) Jiný materiál jak je certifikován (a) Povrch suchý nebo vlhký, ale čistý, prost oleje, ledu, maziva; pokud povrchové kontakty nejsou zametené, prosté námrazy, ledu a sněhu, nemůže být součinitel tření větší než µ = 0,2. Zvláštní opatření musí být brána pro zaolejované a umaštěné povrchy. (b) Může být použit s f µ = 1,0 pro přímé přivazování. Když je použit specielní materiál pro zvýšení tření, jako protiskluzové rohože, je požadován certifikát pro součinitel tření µ. ÚKON č. 2 : Z předešlé tabulky jsme zjistili, že při součiniteli tření 0,45 nehrozí riziko posunu nákladu ve směru zpomalení (brzdění); ale POZOR,z následující tabulky 2 zjistíme, že jeden přivazovací popruh, brání posuvu vpřed hmotnosti 0,7 t (700 kg). Vydělením hmotnosti bedny = 2,4 t hmotností účinu připojovacího popruhu = 0,7 t zjistíme, že je nutno v tomto případě /v zabránění v posuvu/ použít čtyři přivazovací popruhy : (2,4 : 0,7 = 3,43 ; stejně jako pro kontrolu - 3,43 x 0,7 = 2,4 t) 30

31 TABULKA 2 Náklad /v tunách/, který je schopen zajistit jeden připojovací popruh proti posuvu : µs Vpřed /při brzdění/ Vzad /rozjezd/ Stranou /v zatáčce/ 0,2 0,2 t 0,5 t 0,5 t 0,3 0,3 t 1,2 t 1,2 t 0,4 0,5 t 3,2 t 3,2 t 0,45 0,7 t posuv nehrozí!! posuv nehrozí!! Dále musíme vypočítat počet přivazovacích popruhů, které zabrání PŘEKLOPENÍ tohoto nákladu. ÚKON č. 3 : a) zjistíme poměry H /W : H = výška = 2,4 m; W = šířka = 1,8 m. H/W = 2,4/1,8, tedy H/W = 1,3 b) zjistíme poměry H /L : H = výška = 2,4 m; L = délka = 2 m. H/L = 2,4/2, tedy H/L = 1,1 Tabulka 3 (výpočet množství přivazovacích popruhů v závislosti na rozměrech a hmotnosti nákladu) H/W do st ran H/L vpřed vzad 1 řada nákladu 1 řada nákladu 0,6 ooooo 0,6 ooooo ooooo 0,8 ooooo 0,8 ooooo ooooo 1,3 oooo 1,1 4,00 oooo 1,8 ooooo 1,8 1,00 ooooo 2,0 8,0 2,0 0,80 ooooo ÚKON č. 4 : Pro naší úlohu jsme v předchozí tabulce č.3 zjistili : 1) pro H/W = 1,3 není riziko pro překlopení 1 řady nákladu do stran, 2) pro H/L = 1,1 nehrozí riziko překlopení vzad (při akceleraci), 3) směrem vpřed (při brzdění) riziko překlopení existuje, přičemž každý přivazovací prostředek upevňuje 4 tuny nákladu! ÚKON č. 5 : Z toho vyplývá, že pro zabránění překlopení naznačeného nákladu DO STRAN (!) je potřeba jen jeden přivazovací popruh! ÚKON č. 6 : POZOR, 31

32 Z tabulky rizika posuvu nákladu (bedny) = ÚKON č. 2, jsme zjistili nutnost pro třecí přivazování použít čtyři přivazovací popruhy, což je více než jeden popruh na jištění proti překlopení, musíme použít tedy použít čtyři namísto jednoho. Foto:BAG Přivazovací řetězy ČSN EN Upevňovací řetězy jsou určeny především pro zajištění břemen o větších hmotnostech a potřebnými zabezpečovacími prostředky nutnou upínací sílou dan více. Dalším důvodem pro použití řetězů a nikoliv textilních upínacích pásů, je možnost jejich rozedření či přeříznutí ostrými hrany přepravovaného břemene. Použijeme-li k zajištění upevňovací řetězové soupravy je třeba dbát na řádnou ochranu hran břemene a současně i řetězů užitím specielních ochranných prostředků umožňující v potřebné míře skluz a nikoliv zadření viz obr. 1. Foto: fa. DOLEZYCH obr.1. Tato část normy ČSN EN : - specifikuje bezpečnostní požadavky na přivazovací řetězy (lashing chain) a přivazovací sestavy s řetězy, které jsou určeny pro bezpečnou pozemní dopravu zboží na silničních vozidlech (nákladních automobilech a přívěsech/návěsech), které jsou používány na silnicích (nebo umístěny na plavidlech či železničních vagónech); - vztahuje se pouze na ruční napínací zařízení s maximální ruční silou 500 N; Přivazovací řetěz /lashing chain/ - je kruhový ocelový článkový řetěz, který slouží k přivázání břemene + napínací zařízení, někdy s nebo bez připojovacího dílu. Musí být být v souladu s EN 812-2;1996, v univerzálním zvedáku s rohatkou a západkou s pren ;1998 a pren 818-7;1998, typ T. 32

33 Přivazovací bod (lashing point) = zajišťovací zařízení na nákladním vozidle, ke kterému je přivazovací prostředek přímo připojen (např. oválný článek, hák, D-kroužek, kolejnice). Připojovací díl /connecting component/ - prostředek mezi řetězem anebo napínacím prostředkem a přivazovacím bodem anebo břemenem (přivazovací hák D1, závěsné oko D2, třmen D3). Musí vyhovovat EN , EN a EN Spojovací a zkracovací zařízení musí mít bezpečnostní zařízení proti uvolnění za provozu. Hodnoty přivazovacích řetězů (ČSN EN , str.11). Jmenovitá velikost Přivazovací Součinitel tření µ v mm (EN ) kapacita (LC v dan) 0,2 0,3 0,6 ÚDRŽBA:» 1x ročně - prohlídka pověřeným pracovníkem;» 1x za tři roky - prohlídka pověřeným pracovníkem + zkouška zatížení zkušebním břemenem + přezkoušení na trhliny. 33

34 VYŘAZENÍ:» mechanické poškození (trhliny), poškozený nebo nedostatečně funkční napínák řetězu, použití řetězového háku bez pojistky (obr.a) nebo domácky vyrobené háky či nedostatečně dimenzované kotevní úchyty (obr.b);» deformace, protažení (víc než 5%). obr. A Foto: Ecomed-Sicherheit obr. B Každý kompletní přivazovací řetěz musí mít na KOVOVÉM štítku vyznačeny následující informace: - přivazovací kapacita (lashing capacity - LC) = maximální síla vyvozená v přímém tahu, která je navržená pro použití zařízení; - normální napínací síla (standard tension force - S TF v dan pro navržený prostředek; zde se jedná zbytkovou sílu po fyzickém uvolnění ovládání napínacího zařízení; - normální ruční síla (standardhand force) - S HF v dan = zbytková síla při normální ruční síle 500 N; - údaj o ruční ovládací síle k dosažení WLL (pro univerzální zvedák s rohatkou a západkou; - způsob přivázání; - upozornění : Nesmí být použito pro zdvihání, s výjimkou univerzálních zvedáků s rohatkou a západkou; - jméno nebo symbol výrobců nebo dodavatelů; - kód zpětné sledovatelnosti výrobce; - číslo a část této ČSN EN ; - Pramen: fa. DOLEZYCH Štítky českých výrobců: 34

35 Napínací zařízení musí mít vyznačeno nejméně jméno anebo symbol výrobců nebo dodavatelů. Napínací zařízení /tensioning device/ - slouží k vlastnímu napínání přivazovacího řetězu. Obecně platí mimo jiné: napínací zařízení nesmí mít ostré hrany v místech, kde může dojít ke kontaktu s rukama obsluhy; napínací zařízení musí mít vyznačeno nejméně jméno anebo symbol výrobců nebo dodavatelů. napínací zařízení (např. vřetenové napínáky a zkracovače) se nesmí při provozu v přivázaném stavu sama uvolnit; pokud jsou použity odnímatelné ruční kliky, musí být tyto zajištěny proti neúmyslnému uvolnění při zajištění Vřetenový napínák Rychlonapínák ( C3) a rohatka se západkou (C3) nebo univerzální zvedák s rohatkou a západkou (C4). C2 - rychlonapínák, C 3 - rohatka se západkou, C 4 - univerzální zvedák s rohatkou a západkou. 35

36 Indikátor napínací síly /tension force indicator/ ukazuje sílu v napínacím systému. Foto: fa.dolezych Poznámka : Vyobrazený indikátor napínací síly je z kombinace přivazovacího ocelového lana!! Zkracovač řetězů a jeho použití : Ukázky připojovacích dílů (českých výrobců) Spojovací třmen (a e = rozměry komponentů) MOŽNÁ NEBEZPEČÍ PŘI MANIPULACI Všeobecná nebezpečí pro náklad/břemeno nebo části nákladu způsobená špatným použitím přivazovacích řetězů nebo při nepoužití jakých prostředků pro přivázání představují nebezpečí, vztahující se k osobám, které by mohly být přímo ohroženy při manipulaci s přivazovacími řetězy (viz EN 292-1:1991 Bezpečnost strojních zařízení). Jedná se nejčastěji o následující bezpečnostní rizika: - možnost poranění nárazem, ztrátou vyvážení, pádem při napínání z důvodu vadného přivazovacího zařízení, vlivem náhlého prasknutí nebo selhání napínacího zařízení; - zranění přimáčknutím a střihem; - zranění rukou při manipulaci s napínacím zařízením způsobená ostrými hranami řetězu a napínacího zařízení; - nebezpečí pro osoby, vykládající náklad, který na ně může spadnout (zejména při otevření bočnic!) protože: 36

37 1) není nedostatečně zajištěn přepravovaný náklad, 2) zpětným rázem nebo prasknutím přivazovacího vybavení, nebo jeho vadou, 3) náklad se posune během přepravy V pokynech výrobce/prodejce pro používání je nutno v návaznosti upozornit na hodnotu ruční síly, tedy 500 N!! Posuzování rizik odpovídá EN 292-1:1991 (Bezpečnost strojních zařízení): - dopravní nebezpečí na soukromých a veřejných silnicích způsobené uvolněním nebo posunem břemenem; vzniká nebezpečí styku uvolněného břemene s budovami, jinými vozidly či dalšími konstrukcemi (mosty, tunely, mýtné brány apod.); - převrácení vozidla v zatáčkách nebo při vyhýbání; posunutí břemene způsobí nestejné rozložení váhy, což může být příčinou nehody vozidla; - nebezpečí pro osoby, břemena nebo přivazovací prostředek způsobené kontaktem s nadzemním napájecím vedením (např. na železnici apod.); - nebezpečí posunu břemene vpřed nebo nakláněním při brzdění a následné poškození či zničení kabiny řidiče, nebezpečí pro řidiče a spolujezdce; - nebezpečí na vlacích (při kombinované dopravě ROLA) uvolněním nebo posunem břemenem; vzniká nebezpečí styku uvolněného břemene s okolo jedoucími vlaky, staničními budovami s cestujícími, či dalšími konstrukcemi (mosty, tunely, zabezpečovací zařízení apod.); - nebezpečí způsobené uvolněním nákladu na lodích, nebezpečí u vozidel stojících vedle sebe, nebezpečí z ohrožení zdraví či bezpečnosti posádky, Přivazovací ocelová drátěná lana (ČSN EN ) FOTO: fa.dolezych POPIS: A1 - kovový štítek s informacemi; C 1 - lanový naviják; B1 - ocelové drátěné lano; D1 - lanový hák; D2 - koncový článek. Tato část 4 ČSN EN specifikuje bezpečnostní požadavky na přivazovací ocelová drátěná lana ) a plochá přivazovací ocelová drátěná lana ) pro bezpečnou povrchovou 37

38 dopravu břemen na dopravních prostředcích např. nákladních autech a přívěsech, které jsou - použity na pozemních komunikacích, - místěny na lodích (trajektech-ferryboatech), - umístěny na železničních vagónech (systém ROLA); Poznámka: ) - přivazovací ocelové drátěné lano (lashing steel wire rope) = prostředek pro zajištění břemene, sestávající se z ocelového drátěného lana s anebo bez připojovacího a napínacího zařízení; ) - ploché přivazovací ocelové drátěné lano (flat lashing steel wire rope) = prostředek pro zajištění břemene, sestávající se z několika vzájemně spojených ocelových drátěných lan, jež jsou uspořádána jedno vedle druhého a napínacího zařízení (musí být VŽDY!!). jednopramenné Ocelové lano dvoupramenné Podle EN musí být pramenné lano (třídy pevnosti 1770) - nejméně 6 pramenné protisměrně vinuté s duší z vláken nebo oceli s min. 114 dráty; - 8 pramenné protisměrně vinuté s duší z oceli s min. 152 dráty. Oko přivazovacího ocelového drátěného lana musí být vytvořeno pomocí objímek (nejlépe) nebo splétáním. Různé varianty ok přivazovacího ocelového drátěného lana vidíme na následujícím vyobrazení. 38

39 Dále ČSN EN stanovuje postup pro zkoušení přivazovacích ocelových drátěných lan a plochých přivazovacích ocelových drátěných lan a pojednává o nebezpečích, která mohou vzniknout, když nejsou přivazovací ocelová drátěná lana a plochá přivazovací ocelová drátěná lana používána zamýšleným způsobem a za předvídatelných podmínek stanovených výrobcem. Přivazovací únosnost (LC) Přivazovací ocelové drátěné lano a jeho připojovací části musí být dimenzováno na přivazovací únosnost uvedenou v následující autorem upravené tabulce (ČSN EN /str.13). Hodnoty přivazovacích ocelových drátěných lan (ČSN EN , str.13). Přivazovací Průměr lana součinitel tření µ kapacita (LC v dan) (v mm (EN ) 0,2 0,3 0,6. Jen pro zajímavost příklad z praxe: Řidič poveze na ložné ploše náklad o hmotnosti kg, kdy mezi břemenem a ložnou plochou bude součinitel tření µ = 0,3 a náklad přivázán pevným diagonálním přivázáním ocelovými lany. Potřebná a vypočítaná nutná LC (lze zjistit z tabulek!) je dan (lano musí být o Ø alespoň 20 mm. Zvýší-li se součinitel tření µ = 0,6 (např. použitím ARM) potřebná vypočítaná nutná LC (lze zjistit z tabulek!) je dan (lano musí být o Ø alespoň 12 mm!! Ovšem v daném případě je možno použít i přivazovací textilní popruhy o LC min dan. 39

40 T NAPÍNACÍ ZAŘÍZENÍ (tensioning device) = zařízení pro napínání (např. lanový,( naviják lanový kladkostroj s řehtačkou či víceúčelový vřetenový naviják. a) Napínací zařízení nesmí mít ostré hrany, které mohou přijít do kontaktu s přivazovacím ocelovým drátěným lanem nebo plochým přivazovacím ocelovým drátěným lanem a rukama obsluhy. b) Při otevírání napínacího zařízení nesmí při zatížení zpětný pohyb konce rukojeti napínacího zařízení (u vrátků kliky) přesáhnout 150 mm. c) Vrátky, napínací šrouby a krátký napínák by měly být navrženy tak, aby při jeho použití nebyly drtícími nebo střihacími body zraněny ruce obsluhy. d) V přivazovacím ocelovém drátěném laně nebo plochém přivazovacím ocelovém drátěném laně musí být po použití minimální síly 500 N na kliku vrátku nebo na napínací zařízení, vytvořeno zbytkové napětí nejméně 0,25 LC. e) Vrátek nebo napínací prvek musí být navržen tak, že může být uvolněn silou menší než 500 N. TTTTTTTTT) - lanový naviják slouží k upevnění těžkých nákladů (např. dlouhého dříví apod.); vždy ale musíme respektovat stanovené technické parametry zařízení (max. Ø drátěného ocelového lana by neměl být větší než 9 mm). Navijáky některých výrobců jsou použitelné kromě navíjení drátěných ocelových lan i k navíjení textilních upevňovacích pásů (viz obr.) Pak musí být stanoveny i parametry vhodných upínacích pásů (zpravidla šířka 50 mm, výj. 75 mm, tloušťka 3 mm a délka 3 m). Indikátor napínací síly ( tension force indicator) ukazující sílu při napínání upínacího prostředku k zabezpečení břemene, musí splňovat výše uvedené požadavky podle písm. b) až e). Na vyobrazení (poz.a) je znázorněn indikátor napínací síly soupravy drátěného ocelového lana; (poz.b = magnetický chránič hran přepravovaného nákladu). Foto: fa.dolezych 40
