1 IM-IP KAMEROVÝ SERVER obslužný manuál Obsah: 1. Popis 1.1 Základní funkce 1.2 Obsah balení 1.3 Požadavky na OS 2. Zprovoznění IP serveru 2.1 Zadní panel 2.2 Přední strana serveru 2.3 Instalace software 3. Obsluha serveru 3.1 Začínáme 3.2 Monitoring 3.3 Správa systému

2 4. Dodatky 4.1 FAQ 4.2 Specifikace výrobku 1.1 Základní funkce Třícestné audio /video kontrola: přední panel, dálkový ovladač, vzdálení PC Realtime dálkový dohled Podpora WAN /ADSL modem/ a LAN Záznam/přehrávání videa/fotek přes USB nebo pomocí vzdáleného PC Historie událostí lze přehrávat přes vzdálení PC Pohybová detekce automatická aktivace systému během porušení střežené zóny Externí alarmové vstupy/výstupy /PIR detekce, kouřová čidla, plynová čidla / Upozornění em: Posílá dané video nebo IP dynamickou adresu na danou ovou adresu PTZ dálkový dohled pomocí PTZ dekodéru Dvojúrovňový správcovský systém operátor x administrátor s předdefinovanými úrovněmi Obrázková komprese: M_Jpeg Podpora na DynDNS.org či Oray.net /bezplatný dynamický DNS servis/ Více informací v kapitole Obsah balení 1x IP server 1x Napájecí zdroj DC AC V 5V/2A 1x A/V kabely 1x BNC/AV adaptér 1x manuál 1x CD /driver/ 1.3 Požadavky na PC operační systém CPU: 450MHz nebo vyšší Paměť: 128M nebo vyšší Síťová karta: 10M nebo vyšší Grafická karta: rozlišení 800*600 nebo vyšší OS: WIN2000 nebo XP

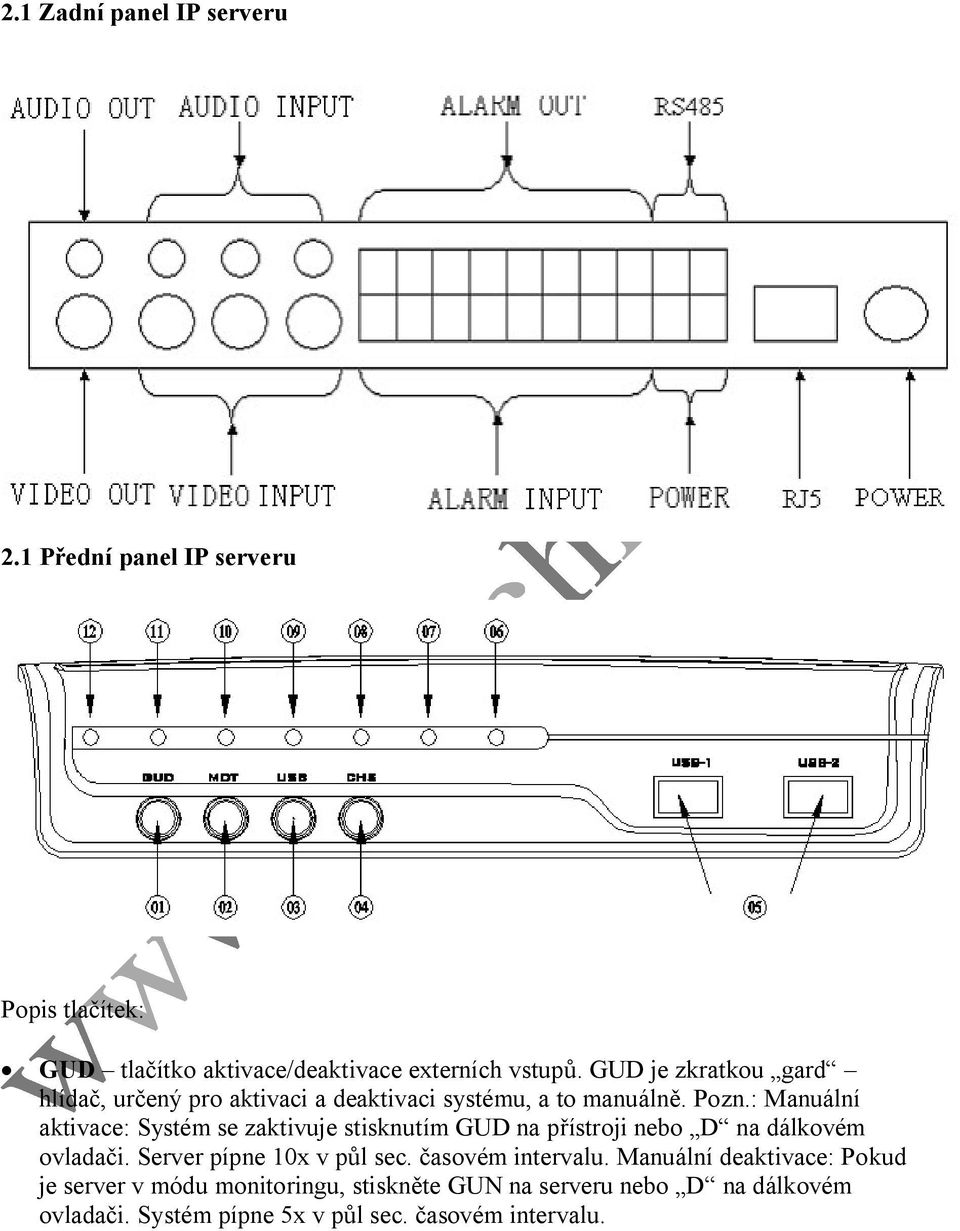

3 2.1 Zadní panel IP serveru 2.1 Přední panel IP serveru Popis tlačítek: GUD tlačítko aktivace/deaktivace externích vstupů. GUD je zkratkou gard hlídač, určený pro aktivaci a deaktivaci systému, a to manuálně. Pozn.: Manuální aktivace: Systém se zaktivuje stisknutím GUD na přístroji nebo D na dálkovém ovladači. Server pípne 10x v půl sec. časovém intervalu. Manuální deaktivace: Pokud je server v módu monitoringu, stiskněte GUN na serveru nebo D na dálkovém ovladači. Systém pípne 5x v půl sec. časovém intervalu.

4 MTD tlačítko určené k aktivaci/deaktivaci systému funkce pohybová detekce. Je to analogické tlačítko jako GUD, s funkcí pohybové detekce. Stisknutím tlačítka jak na serveru, tak i na dálkovém ovladači je prakticky identické, tj. chování serveru. USB CHS tlačítko k přepínání kanálů. Přepínání bezdrátových kamer je synchronní s dálkově monitorovanými kanály. Funkce tohoto tlačítka je identická s funkcemi tlačítka A na dálkovém ovladači. USB1 a USB2 výstupní USB porty. Tyto porty jsou dva. Server automaticky rozpozná připojená USB zařízení; server se restartuje, pokud dojde k odejmutí těchto USB zařízení. Každý port podporuje G HDD. RUN indikátor stavu NETWORK indikátor stavu sítě CHANNEL indikátor kanálu na serveru. Svítí pokud stisknete CHS USB MOTION indikátor, že systém je pod touto funkcí. Svítí, pokud je server /systém/ manuálně aktivován/deaktivován pro tuto funkci. GUARD indikátor, že systém byl aktivován spolu s externími vstupy. Svítí, pokud je server /systém/ manuálně aktivován/deaktivován pro tuto funkci. POWER indikátor stavu ON /zapnutý/ 2.3 Instalace software Instalace /správná instalace/ softwaru je klíčem ke správnému fungování systému. Nejprve rozbalte přiložené CD. Vložte CD do čtecí mechaniky Vašeho PC. Dvakrát klikněte na příkazový řádek IPCamSetup.exe a nainstalujte software dle instrukcí. Po úspěšné instalaci se PC restartuje automaticky. Poté, co se PC restartuje, objeví se na ploše Vašeho PC ikonka 3.1 Začínáme Postupujte dle tohoto návodu. Jen tak lze server bezproblémově provozovat. Krok 1. Dvakrát klikněte na IPS searching tool. Naskočí vám okno viz. obr. 1. Software vyhledává IP servery automaticky pomocí LAN.

5 Možnosti: 1. Žádný nalezený IP server pomoci LAN. Po cca 1 min. hledání, pokud nebudou IP servery nalezeny, se program vypne. 2. IP servery byly nalezeny a nainstalovány pomocí LAN. Všechny servery budou uloženy do paměti a zobrazí se jejich celkový počet viz. obr. 2. obr. 1 obr. 2

6 3. IP servery byly nainstalovány přes LAN, ale nesdílejí stejnou podsíť s monitorujícím PC. V toto případě se otevře dialogové okno nápovědy viz. obr. 3. Poté stiskněte pravé tlačítko myše konfigurace sítě /network configuration/. Poté se objeví nové dialogové okno viz. obr. 4.,kde nakonfigurujete síť. IP adresy: vyplňte daná pole přidělenou IP adresou; přesvědčte se, že je to stejná podsíť jako hlavní přenosová brána - gateway /tj. první tři políčka jsou identická/. Mask: Výrobní nastavení masky podsítě je Gateway: Adresa hlavní přenosové brány je DNS: IP adresa IPS sítě providera /poskytovatele internetu/ Port: LAN port obvykle 80 Heslo: Dle Vašeho výběru Vybrte automatic get IP IP adresa Vám bude automaticky přidělena systémem, pouze za předpokladu, že vaše hlavní přenosová brána podporuje protokol DHCP /většina bran to umožňuje/. obr. 3

7 obr. 4 Stiskněte výběr sítě /network setting/ pro změnu IP adresy obr. 4a

8 (Update systému na Krok 2 Klikněte na IP adresu IP serveru viz. obr. 2, a najděte přihlašovací stránku monitoringu. Pokud tak neuděláte, můžete tak udělat viz. obr. 6

9 Krok 3 Nastavte bezpečnostní opatření IE na Vašem PC /pouze pokud jste na této stránce poprvé/ IE browser --- Tool --- Internet --- Proper --- Security --- Cystom --- Level --- ActiveX obr. 6 Pozn.: Všechny políčka Enable zaškrtnout!!!

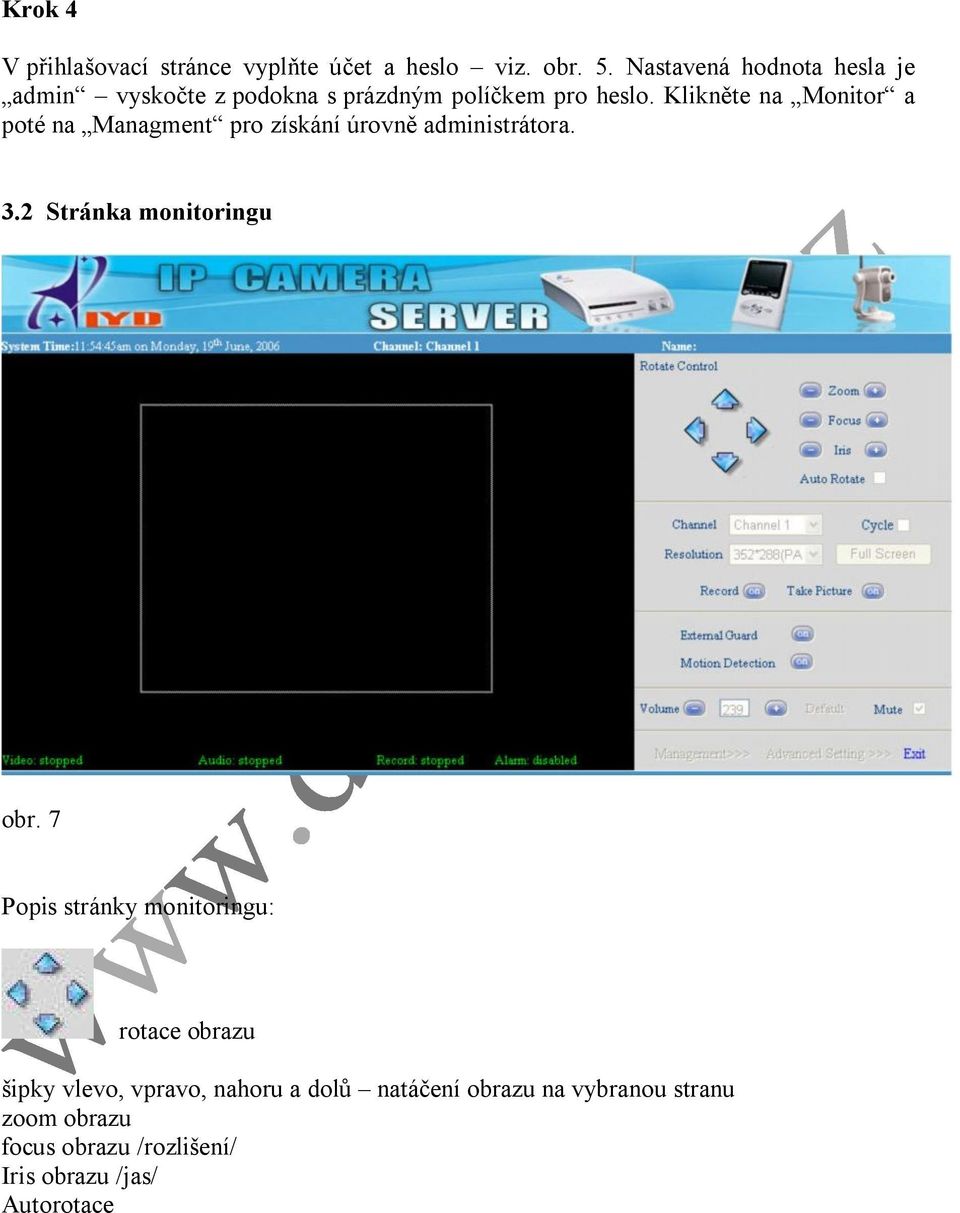

10 Krok 4 V přihlašovací stránce vyplňte účet a heslo viz. obr. 5. Nastavená hodnota hesla je admin vyskočte z podokna s prázdným políčkem pro heslo. Klikněte na Monitor a poté na Managment pro získání úrovně administrátora. 3.2 Stránka monitoringu obr. 7 Popis stránky monitoringu: rotace obrazu šipky vlevo, vpravo, nahoru a dolů natáčení obrazu na vybranou stranu zoom obrazu focus obrazu /rozlišení/ Iris obrazu /jas/ Autorotace

11 Konfigurace dekodéru Číslo dekodéru /4 kanály/ kanál 1 01, kanál 2 02, kanál 3 03 a kanál 4 až 7 04 Přenosová rychlost: 9600 kbps Vyberete videokanál: kanály 1 3 jsou pro drátové kamery, kanály 4 7 pro bezdrátové. Rozlišení: PAL : D1 (704x576) / CIF (352x288)/ QCIF (176x144) NTSC: VGA (640x480)/QVGA (320x240)/QQVGA (160x120) Pozn.: PAL a NTSC jsou režimy samopřizpůsobivé Monitoring smyčka. Celá obrazovka Záznam vida Klikněte na ON pro záznam. Poté, co se objeví podokno, můžeme si zvolit cestu záznamu /kam záznam uložit/. Pro návrat stiskněte OFF. Aktivace/deaktivace systému pomocí zpráv z externího I/O, pohybová detekce. Klikněte na ON pro start, OFF pro ukončení akce. Sekce nastavení hlasitosti systému. Klikněte na advanced settings pokročilé nastavení viz. obr. 7. Zde naleznete podrobnější menu pro další detailnější nastavování systému. Obr. 8.

12 Video výstupy mohou být nastavovány dle klientských požadavků, tj. může se zde nastavovat kontrast, sytost obrazu, barevnost obrazu; kliknutím na default získáme zpět původní /výrobní/ nastavení. Aux1, Aux2 dvě tlačítka k otevření/zavření dvou I/O portů Dekodéru. Obvykle slouží ke kontrole přídavných el. zařízení. Out1 Out4 4 tlačítka pro spínání/rozpínání výstupních alarmových kanálů. Record to USB videonahrávky se přenášejí do dálkového USB zařízení. Take a picture obrázky se přenášejí do dálkového USB zařízení. Managment slouží pro administrátory

13 3.3 Stránka pro administrátora Popis funkcí IP serveru obr. 9 Levá část obr. slouží k představení IP serveru; část pravá k nastavování jeho parametrů. Tato stránka se rovněž znázorní, kliknete-li na function introduction Nastavování sítě a použití Nastavení sítě: obr. 10

14 Z obr. 10 plyne, že pokud zvolíme políčko Get IP address automatically, budou tyto IP adresy přiřazeny přes LAN automaticky, tedy pokud je server podporován DHCP. I přesto můžete nakonfigurovat Vaše IP adresy automaticky. IP: vstupte do polička IP. Výrobně nastavená hodnota je Mask: Výrobní nastavení masky podsítě je Gateway: Adresa hlavní přenosové brány je DNS: IP adresa IPS sítě providera /poskytovatele internetu/. Výr. nastavená hodnota je Http Port: LAN port obvykle 80 Zvolte PPPo configuration systém bude pracovat na virtuální bázi. Nezapomeňte vložit účet a heslo, které obdržíte od Vašeho i-net poskytovatele. Zvolte Send mail after PPPoE Dial-up suceed : Slouží pro zasílání ových zpráv na předdefinovanou ovou adresu. Zvolte Send mail after alarm deactivated : Slouží pro zasílání ových zpráv o narušení systému /pohybová detekce/ na předdefinovanou ovou adresu DNS konfigurace

15 Konfigurace dynamických IP adres: Systém podporuje protokol od dvou DDNS poskytovatelů /providerů/. Oray.net /Čína/ a Dyndns.org /cizina/. Název domény: LYDips506.Oray.net. Uživatel a heslo: Jsou použity společně s názvem domény Název domény je na volbě uživatele. Catalogue Service Configuration : Uživatelé mohou hledat systémové IP adresy pomocí listování v serveru. Např. lyd-catalog.vicp.net. Obecně, tato funkce je užitečná zejména pro rozlišení dynamických adres.

16 Přihlaste se na server: Krok 1 - Zaregistrujte se jako nový uživatel Krok 2 - Vložte ID kód výrobku /viz. nálepka na výrobku/ Krok 3 - Konfigurace alarmu

17 Popis Výstupy /Outputs/ 1 4: Nastavte odpovídající poměr mezi vstupy/výstupy Další nastavení: Zvolte vybrané kanály ke střežení při detekováném alarmu. Pohybová detekce: Zvolte uvážlivě kanálové výstupy v detekčních zónách. Poznámka: Příklad Pokud je alarmový vstup z jednoho kanálu, měl by tomu být přiřazen daný výstup. Například, je alarmový vstup na prvním kanálu. Výstup alarmu pak může být z druhého nebo třetího kanálu, a kamera je přitom na kanálu č viz. obr. níže: Konfigurace kanálů Jméno serveru IP kamery: konfigurace názvu systému Systémový čas: nastavení času /hodin/ systému

18 Konfigurace kanálu: Kanál 1 7: pojmenujte kanály 1 až 7 Cyklování kanálů: vyberete kanály, které chcete, aby cyklovaly automaticky Nastavení u Uživatel serveru může nakonfigurovat pro příjem/odesílání mailů. Mailbox / ová schránka/ se používá pro získávání obrazových zpráv /stavů alarmů/ ze systému. Pozn.: Systém funguje pouze se SMTP mailboxy Uživatelská správa

19 Sytém je schopen pracovat se třemi účty. Zde si mohou tři různí uživatelé nakonfigurovat uživatelské jméno a heslo USB View /prohlížení přes USB/ Uživatelé serveru si mohou prohlížet pořízený záznam na dálku přes USB rozhraní. 3.4 Listování v uložených souborech, monitoring, nastavení módu PC může listovat a monitorovat serverem IPS506 pomocí propojovacího kabelu mezi PC a serverem a následným nastavením IP adresy. Jeden PC může listovat víc servery použitím HUBu/ Jakékoli PC propojené LAN sítí může server monitorovat a procházet jej

20 Nastavte IP rozsah a IP adresu dopředu, abyste se ujistili, že vaše http funguje správně. Pokud máte zapnutu bránu Firewall, potom se ujistěte, že umožňuje spojení pomocí serveru.povolte A, přičemž vstoupíte do konfigurace dynamických IP adres nebo do prohlížení a monitoringu serveru. Nezapomeňte správně nakonfigurovat routery! Technická specifikace IP serveru DD Technik nám.j.v. Kamarýta 72, Velešín tel
