HLEDÁTE TO SPRÁVNÉ A UNIVERZÁLNÍ SPOJENÍ. VYTVOŘÍ JEJ MARCONNECT.

Transkript

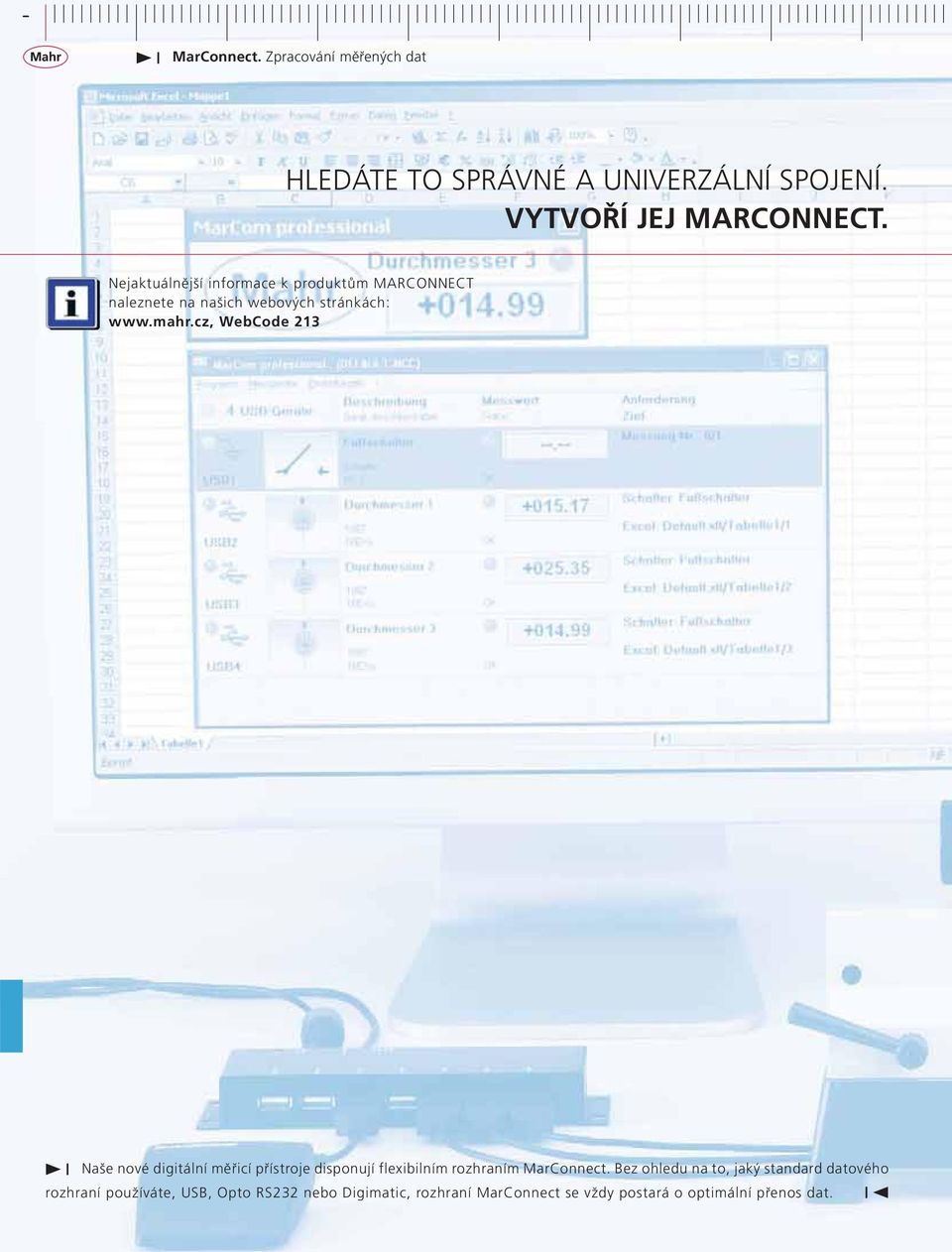

1 - HLEDÁTE TO SPRÁVNÉ A UNIVERZÁLNÍ SPOJENÍ. VYTVOŘÍ JEJ MARCONNECT. Nejaktuálnější informace k produktům MARCONNECT naleznete na našich webových stránkách: WebCode 213 Naše nové digitální měřicí přístroje disponují flexibilním rozhraním MarConnect. Bez ohledu na to, jaký standard datového rozhraní používáte,, Opto RS232 nebo Digimatic, rozhraní MarConnect se vždy postará o optimální přenos dat.

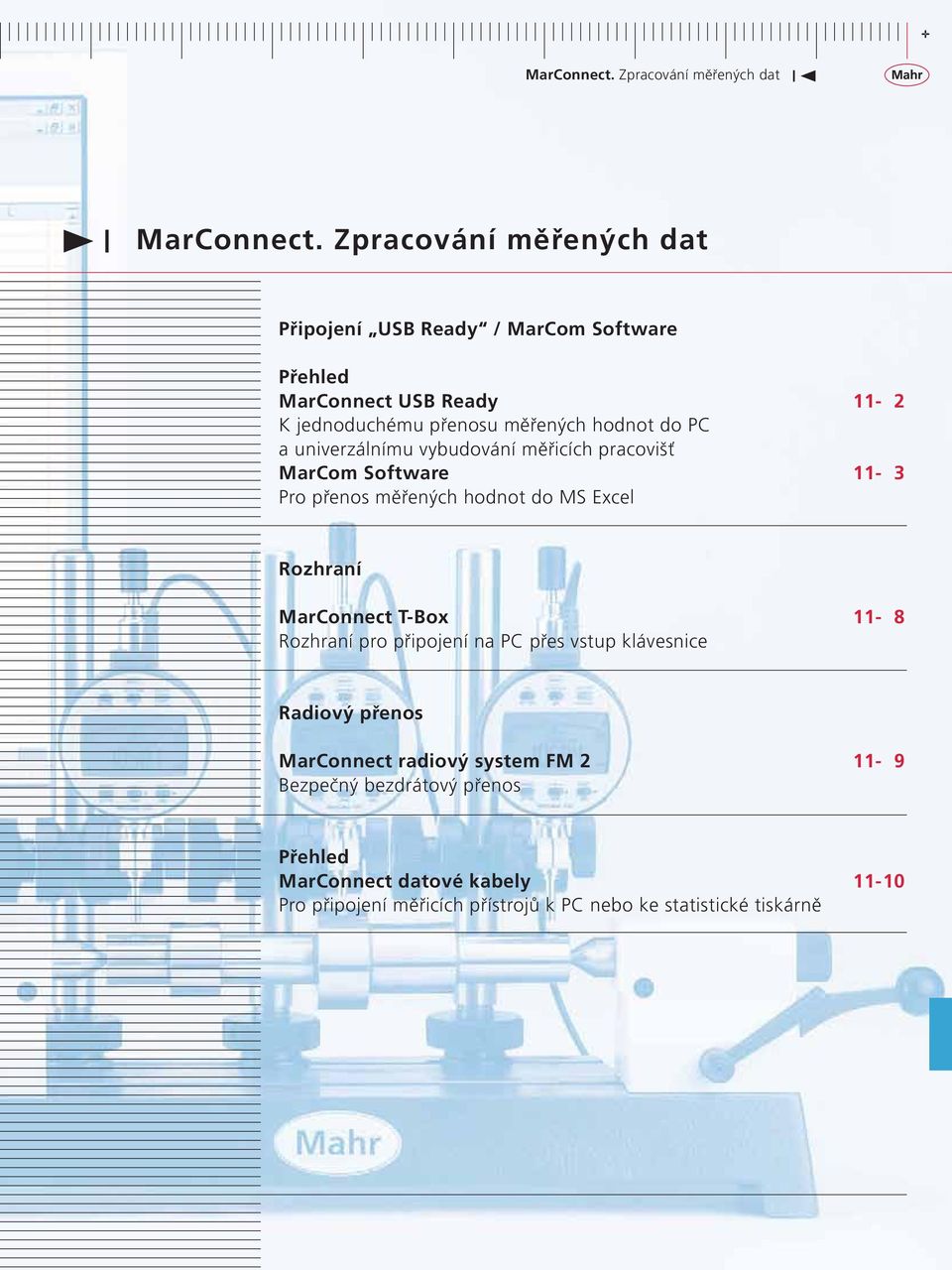

2 + Připojení Ready / MarCom Software Přehled MarConnect Ready K jednoduchému přenosu měřených hodnot do PC a univerzálnímu vybudování měřicích pracovišť MarCom Software Pro přenos měřených hodnot do MS Excel Rozhraní MarConnect T-Box Rozhraní pro připojení na PC přes vstup klávesnice 11-8 Radiový přenos MarConnect radiový system FM 2 Bezpečný bezdrátový přenos 11-9 Přehled MarConnect datové kabely Pro připojení měřicích přístrojů k PC nebo ke statistické tiskárně 11-10

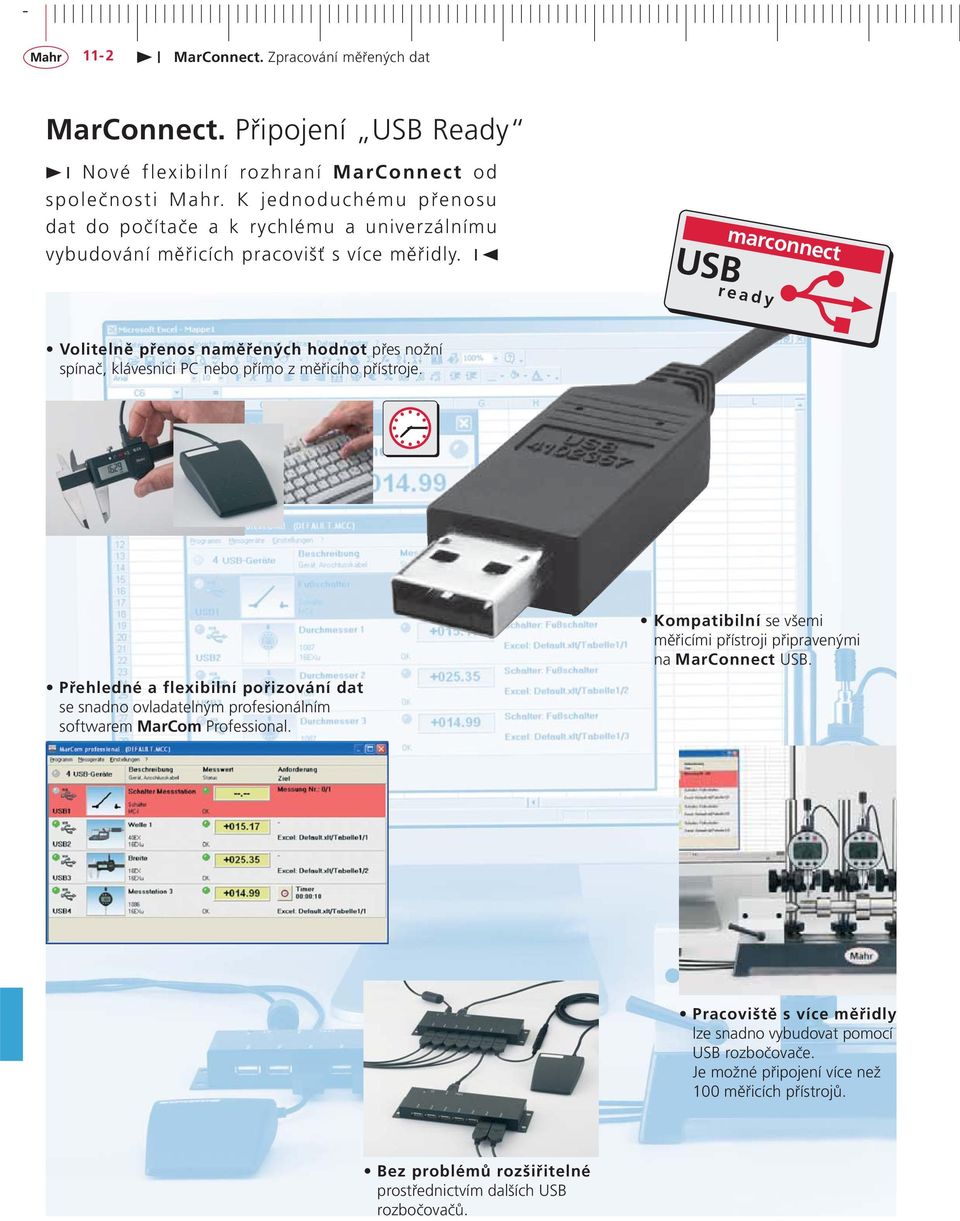

3 MarConnect. Připojení Ready Nové flexibilní rozhraní MarConnect od společnosti Mahr. K jednoduchému přenosu dat do počítače a k rychlému a univerzálnímu vybudování měřicích pracovišť s více měřidly. marconnect ready Volitelně přenos naměřených hodnot přes nožní spínač, klávesnici PC nebo přímo z měřicího přístroje. Přehledné a flexibilní pořizování dat se snadno ovladatelným profesionálním softwarem MarCom Professional. Kompatibilní se všemi měřicími přístroji připravenými na MarConnect. Pracoviště s více měřidly lze snadno vybudovat pomocí rozbočovače. Je možné připojení více než 100 měřicích přístrojů. Bez problémů rozšiřitelné prostřednictvím dalších rozbočovačů.

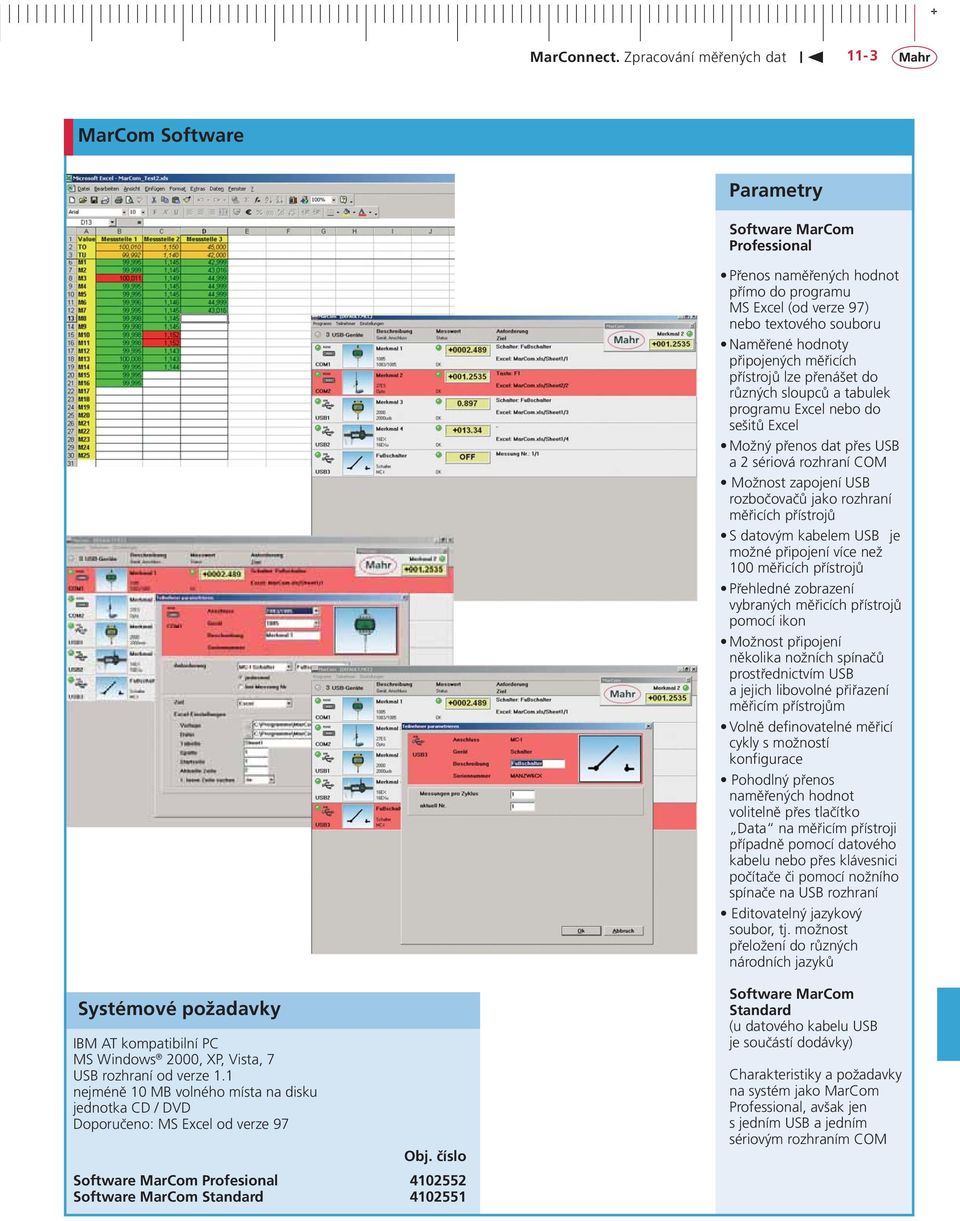

4 MarCom Software Parametry Software MarCom Professional Přenos naměřených hodnot přímo do programu MS Excel (od verze 97) nebo textového souboru Naměřené hodnoty připojených měřicích přístrojů lze přenášet do různých sloupců a tabulek programu Excel nebo do sešitů Excel Možný přenos dat přes a 2 sériová rozhraní COM Možnost zapojení rozbočovačů jako rozhraní měřicích přístrojů S datovým kabelem je možné připojení více než 100 měřicích přístrojů Přehledné zobrazení vybraných měřicích přístrojů pomocí ikon Možnost připojení několika nožních spínačů prostřednictvím a jejich libovolné přiřazení měřicím přístrojům Volně definovatelné měřicí cykly s možností konfigurace Pohodlný přenos naměřených hodnot volitelně přes tlačítko Data na měřicím přístroji případně pomocí datového kabelu nebo přes klávesnici počítače či pomocí nožního spínače na rozhraní Editovatelný jazykový soubor, tj. možnost přeložení do různých národních jazyků Systémové požadavky IBM AT kompatibilní PC MS Windows 2000, XP, Vista, 7 rozhraní od verze 1.1 nejméně 10 MB volného místa na disku jednotka CD / DVD Doporučeno: MS Excel od verze 97 Software MarCom Profesional Software MarCom Standard Software MarCom Standard (u datového kabelu je součástí dodávky) Charakteristiky a požadavky na systém jako MarCom Professional, avšak jen s jedním a jedním sériovým rozhraním COM

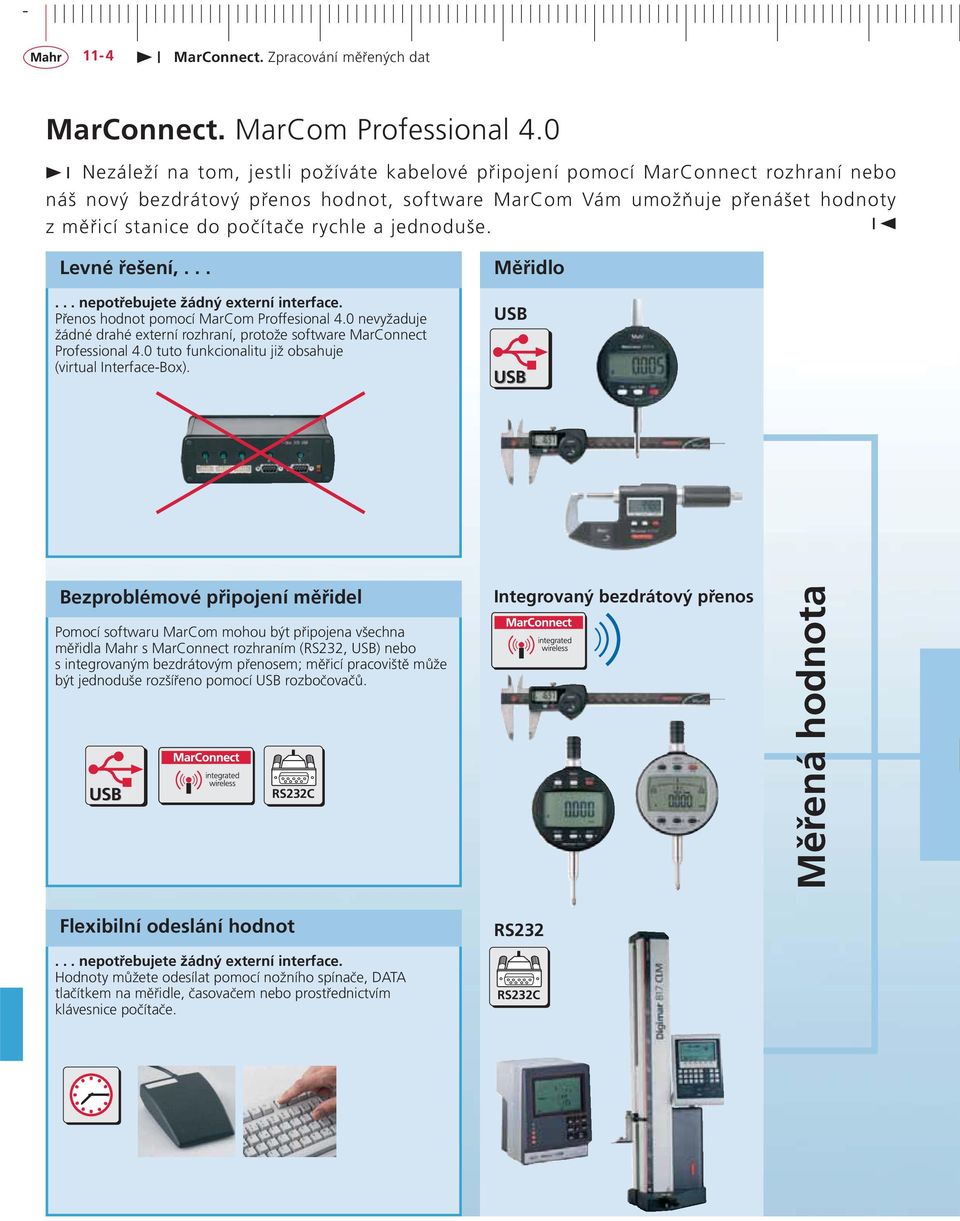

5 MarConnect. MarCom Professional 4.0 Nezáleží na tom, jestli požíváte kabelové připojení pomocí MarConnect rozhraní nebo náš nový bezdrátový přenos hodnot, software MarCom Vám umožňuje přenášet hodnoty z měřicí stanice do počítače rychle a jednoduše. Levné řešení,... Měřidlo... nepotřebujete žádný externí interface. Přenos hodnot pomocí MarCom Proffesional 4.0 nevyžaduje žádné drahé externí rozhraní, protože software MarConnect Professional 4.0 tuto funkcionalitu již obsahuje (virtual Interface-Box). Bezproblémové připojení měřidel Pomocí softwaru MarCom mohou být připojena všechna měřidla Mahr s MarConnect rozhraním (RS232, ) nebo s integrovaným bezdrátovým přenosem; měřicí pracoviště může být jednoduše rozšířeno pomocí rozbočovačů. RS232C Integrovaný bezdrátový přenos Měřená hodnota M Flexibilní odeslání hodnot RS nepotřebujete žádný externí interface. Hodnoty můžete odesílat pomocí nožního spínače, DATA tlačítkem na měřidle, časovačem nebo prostřednictvím klávesnice počítače. RS232C

6 NOVINKA! Jednoduchý přenos do SPC softwaru Sběr dat pomocí SPC softwaru Jednoduše propojte vaše měřidla Mahr s virtuálním (emulovaným) rozhraním (formát Mux-50) v softwaru MarCom Professional 4.0. Ve vašem SPC softwaru nastavte přenos pomocí rozhraní s kompatibilitou MUX 50. Následně je možné sbírat měřené hodnoty ze všech připojených měřidel Mahr arcom 4.0 Přenos měřené hodnoty Jednoduchý přenos do Microsoft Office Excel Nastavení přenosů do Vámi vybraných buněk sešitu je velmi flexibilní; navíc můžete používat základní nebo vlastní šablony v programu Excel. Přenos hodnot jako kódů klávesnice do jakékoliv aplikace systému Windows. Používáte aplikaci, která neumožňuje přenos přijímat hodnoty z měřidla? To není žádný problém! Software MarCom umí emulovat klávesnici, hodnoty se odesílají do aktivní buňky (pozice kurzoru) vašeho programu. MarCom Software

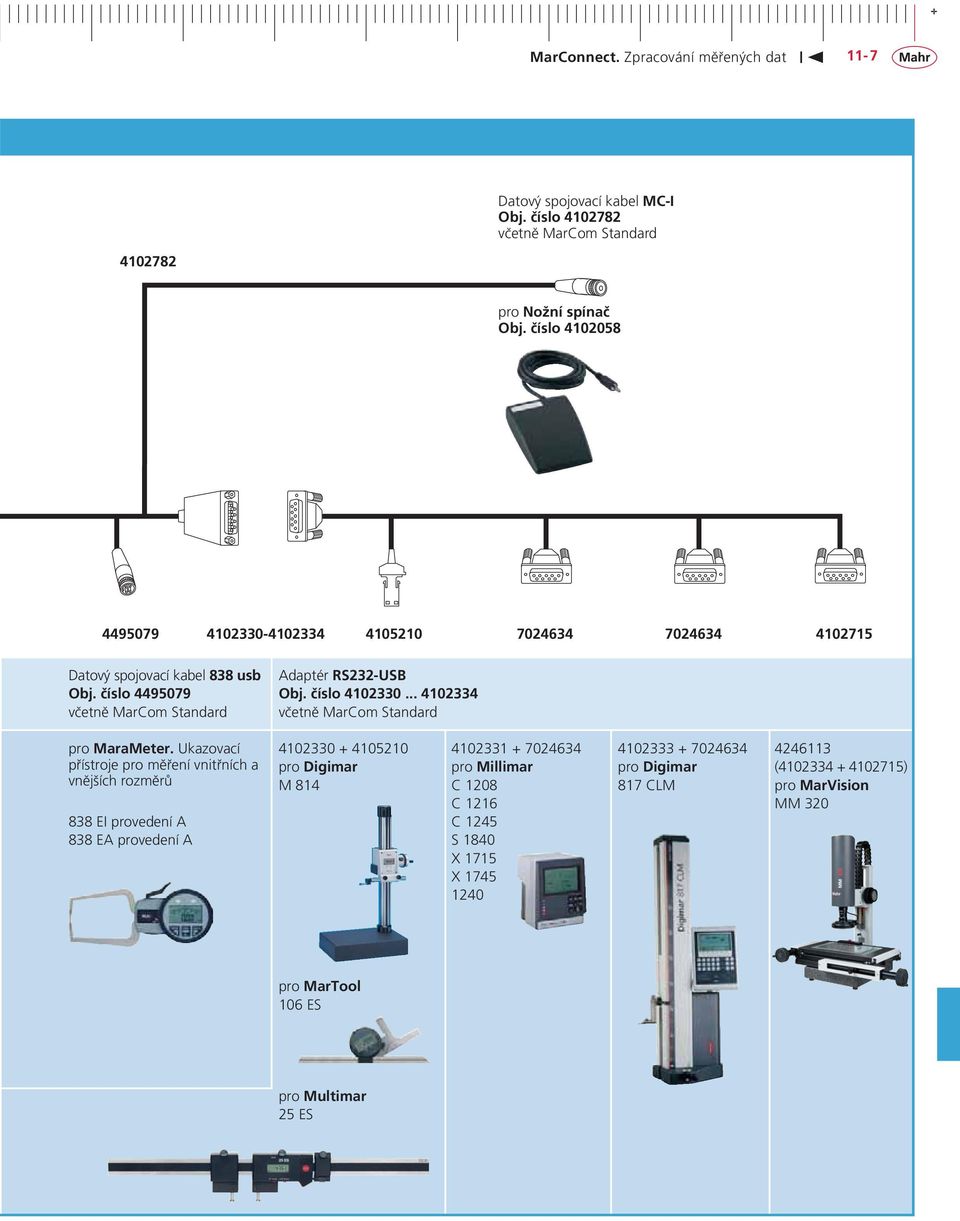

7 Ready připojení měřidel marconnect ready Rozbočovač 7-zdířkové průmyslové provedení MarCom Software -HUB Datový spojovací kabel 16 EXu Datový spojovací kabel 2000 usb Datový spojovací kabel 800 EWu včetně MarCom Standard včetně MarCom Standard včetně MarCom Standard pro MarCal. Posuvná měřítka pro MarCator. Číselníkové pro MarCal. Posuvná měřítka 16 ER / 16 EWR úchylkoměry 31 EW 16 EWV EWR 30 ER / 30 EWR / 30 EWN pro Millimess. Přesné úchylkoměry pro Digimar. Výškoměry SR μmaxμm II pro Micromar. Mikrometry 40 EWR / 40 EWS / 40 EWV / 46 EWR / 44 EWR pro Digimar. 816 CL pro MarCator. Číselníkové úchylkoměry 1075 R / 1086 R / 1087 R pro MarTest. Páčkové úchylkoměry 800 EW / 800 EWL pro MarSurf. PS1

8 Datový spojovací kabel MC-I včetně MarCom Standard pro Nožní spínač Datový spojovací kabel 838 usb Adaptér RS včetně MarCom Standard včetně MarCom Standard pro MaraMeter. Ukazovací přístroje pro měření vnitřních a vnějších rozměrů pro Digimar pro Millimar pro Digimar ( ) M 814 C CLM pro MarVision C 1216 MM EI provedení A C EA provedení A S 1840 X 1715 X pro MarTool 106 ES pro Multimar 25 ES

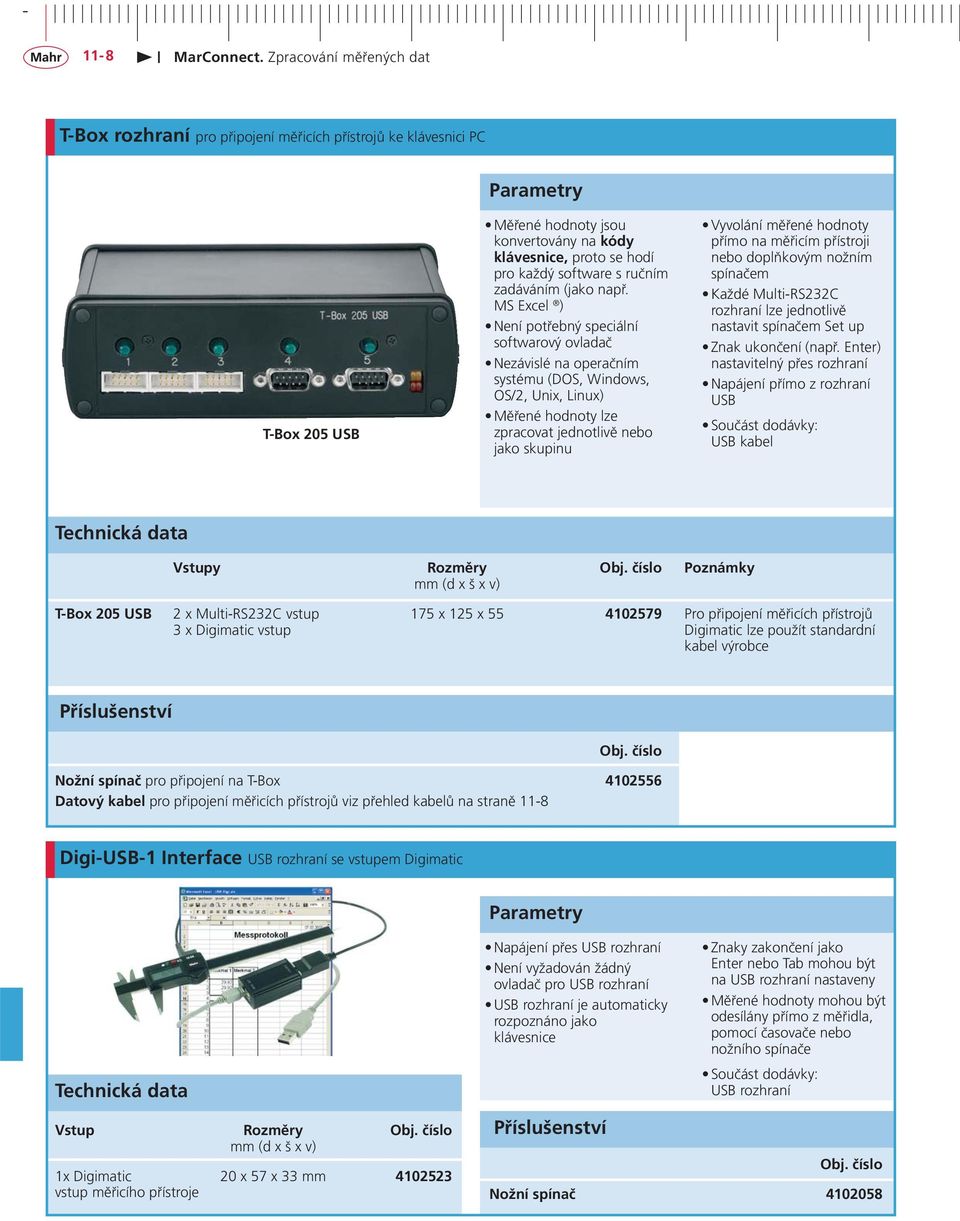

9 T-Box rozhraní pro připojení měřicích přístrojů ke klávesnici PC T-Box 205 Parametry Měřené hodnoty jsou konvertovány na kódy klávesnice, proto se hodí pro každý software s ručním zadáváním (jako např. MS Excel ) Není potřebný speciální softwarový ovladač Nezávislé na operačním systému (DOS, Windows, OS/2, Unix, Linux) Měřené hodnoty lze zpracovat jednotlivě nebo jako skupinu Vyvolání měřené hodnoty přímo na měřicím přístroji nebo doplňkovým nožním spínačem Každé Multi-RS232C rozhraní lze jednotlivě nastavit spínačem Set up Znak ukončení (např. Enter) nastavitelný přes rozhraní Napájení přímo z rozhraní Součást dodávky: kabel Technická data Vstupy Rozměry Poznámky mm (d x š x v) T-Box x Multi-RS232C vstup 175 x 125 x Pro připojení měřicích přístrojů 3 x Digimatic vstup Digimatic lze použít standardní kabel výrobce Příslušenství Nožní spínač pro připojení na T-Box Datový kabel pro připojení měřicích přístrojů viz přehled kabelů na straně 11-8 Digi--1 Interface rozhraní se vstupem Digimatic Parametry Technická data Vstup Rozměry mm (d x š x v) 1x Digimatic 20 x 57 x 33 mm vstup měřicího přístroje Napájení přes rozhraní Není vyžadován žádný ovladač pro rozhraní rozhraní je automaticky rozpoznáno jako klávesnice Příslušenství Znaky zakončení jako Enter nebo Tab mohou být na rozhraní nastaveny Měřené hodnoty mohou být odesílány přímo z měřidla, pomocí časovače nebo nožního spínače Součást dodávky: rozhraní Nožní spínač

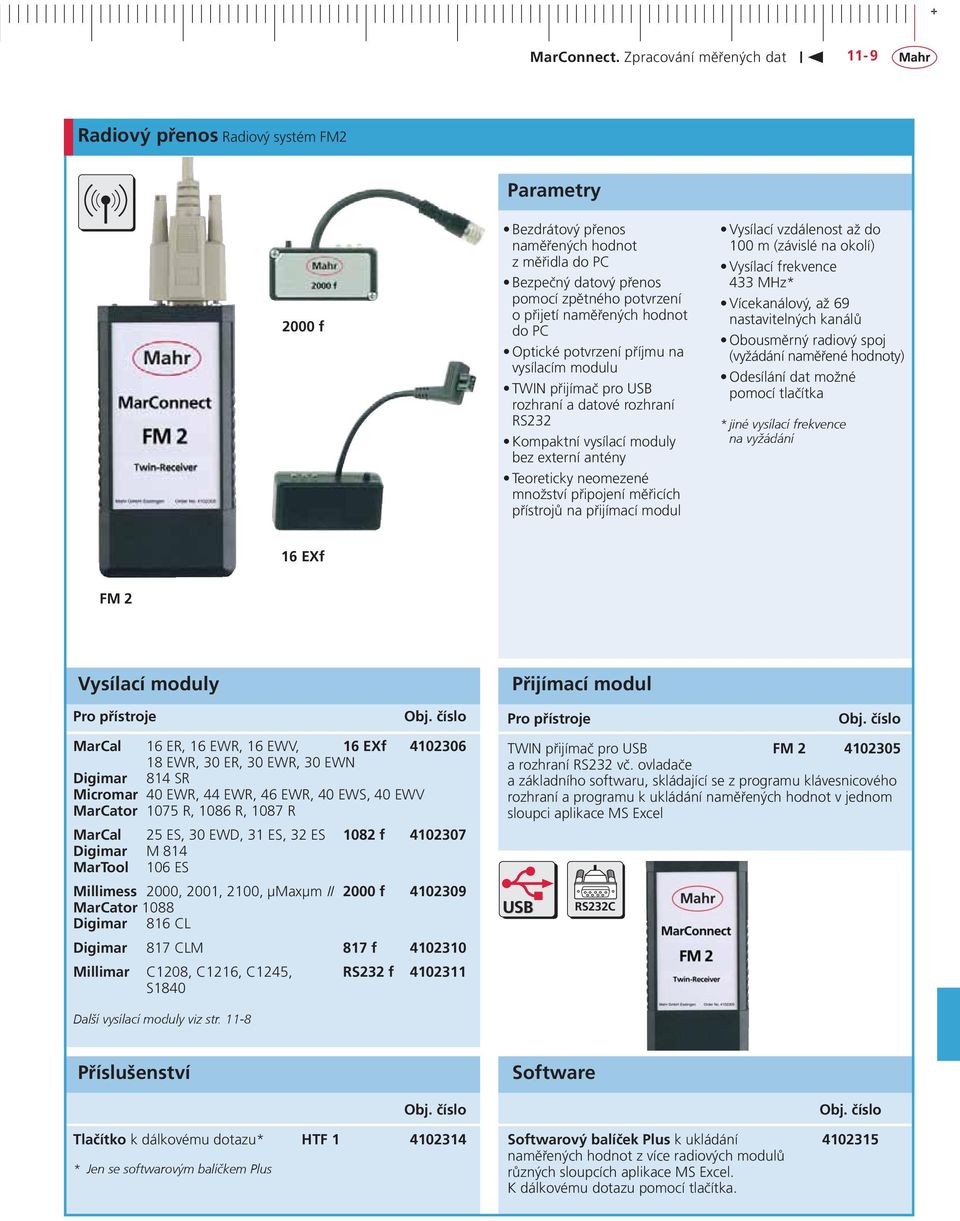

10 Radiový přenos Radiový systém FM f Parametry Bezdrátový přenos naměřených hodnot z měřidla do PC Bezpečný datový přenos pomocí zpětného potvrzení o přijetí naměřených hodnot do PC Optické potvrzení příjmu na vysílacím modulu TWIN přijímač pro rozhraní a datové rozhraní RS232 Kompaktní vysílací moduly bez externí antény Teoreticky neomezené množství připojení měřicích přístrojů na přijímací modul Vysílací vzdálenost až do 100 m (závislé na okolí) Vysílací frekvence 433 MHz* Vícekanálový, až 69 nastavitelných kanálů Obousměrný radiový spoj (vyžádání naměřené hodnoty) Odesílání dat možné pomocí tlačítka * jiné vysílací frekvence na vyžádání 16 EXf FM 2 Vysílací moduly Pro přístroje MarCal 16 ER, 16 EWR, 16 EWV, 16 EXf EWR, 30 ER, 30 EWR, 30 EWN Digimar 814 SR Micromar 40 EWR, 44 EWR, 46 EWR, 40 EWS, 40 EWV MarCator 1075 R, 1086 R, 1087 R MarCal 25 ES, 30 EWD, 31 ES, 32 ES 1082 f Digimar M 814 MarTool 106 ES Millimess 2000, 2001, 2100, μmaxμm II 2000 f MarCator 1088 Digimar 816 CL Digimar 817 CLM 817 f Millimar C1208, C1216, C1245, RS232 f S1840 Přijímací modul Pro přístroje RS232C TWIN přijímač pro FM a rozhraní RS232 vč. ovladače a základního softwaru, skládající se z programu klávesnicového rozhraní a programu k ukládání naměřených hodnot v jednom sloupci aplikace MS Excel Další vysílací moduly viz str Příslušenství Software Tlačítko k dálkovému dotazu* HTF * Jen se softwarovým balíèkem Plus Softwarový balíček Plus k ukládání naměřených hodnot z více radiových modulů různých sloupcích aplikace MS Excel. K dálkovému dotazu pomocí tlačítka.

11 MarConnect. Rozhraní Přehled Přístroj Připojení na... PC přímo přes a MarCom Software RS232C Digimatic přímo přes RS232C a MarCom Software přes Digi- 1 přes T-Box Nožní spínač ER / EWR 16 EWV 18 EWR 30 ER / EWR / EWN 40 EWR, 40 EWS, 40 EWV, 46 EWR, 44 EWR 1075 R, 1086 R, 1087 R 814 SR, PS , 2001, , 816 CL μmaxμm II EA, 838 EI (provedení A) EA, 838 EI (provedení B) Maxμm III EW, 800 EW, 800 EWL ES 106 ES M , S1840, C1245, C1208, C1216, X1715, X Digimar 817 CLM Nožní spínač pouze s přídavným portem 3 Délka kabelu 18 cm 4 Přenos hodnot pouze pomocí DATA tlačítka nebo je-li na měřidle nastaven režim Automatický přenos 5 Nožní spínač pro přenos dat na přístroje: Millimar / Millimar 1240 pouze přes nožní spínač 6 Držadlo přístroje vč. datového kabelu, délka kabelu 1,5 m

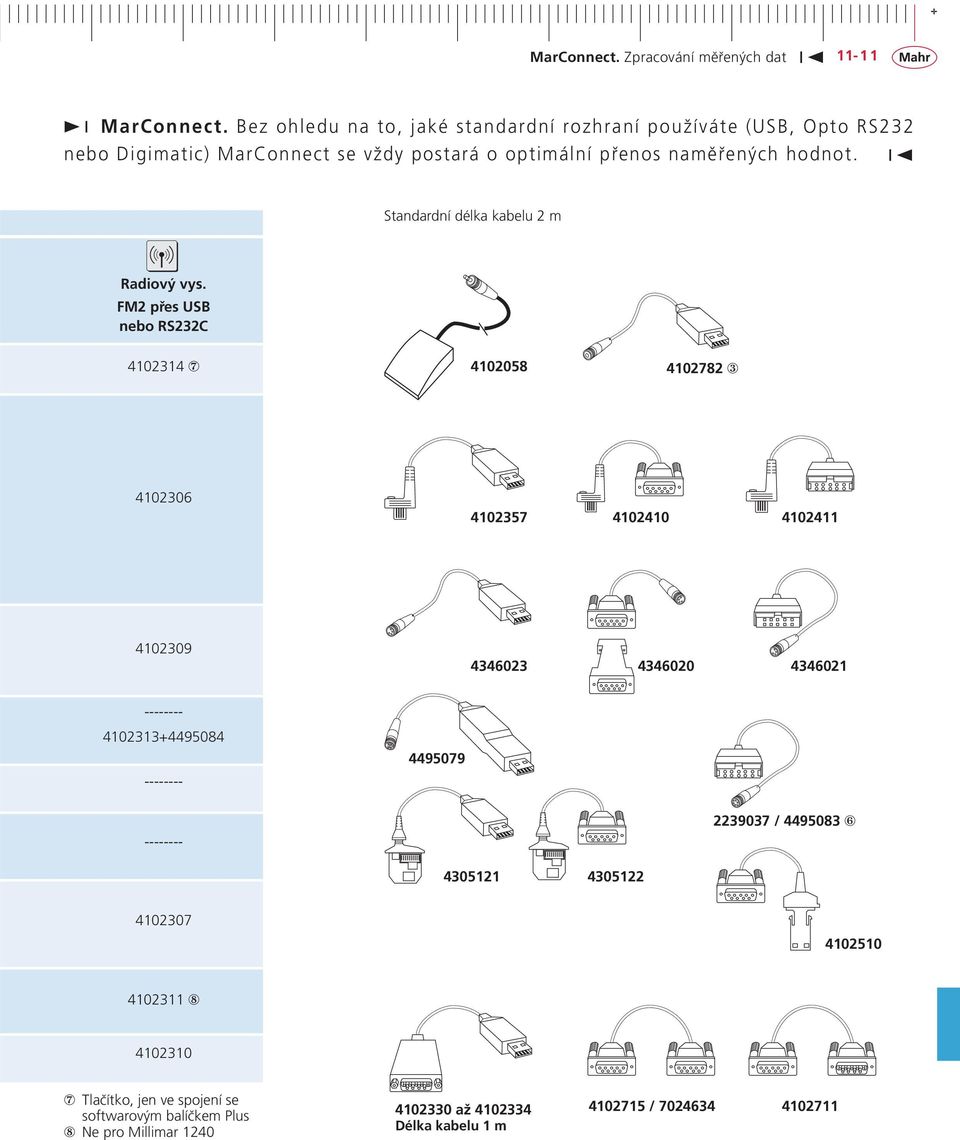

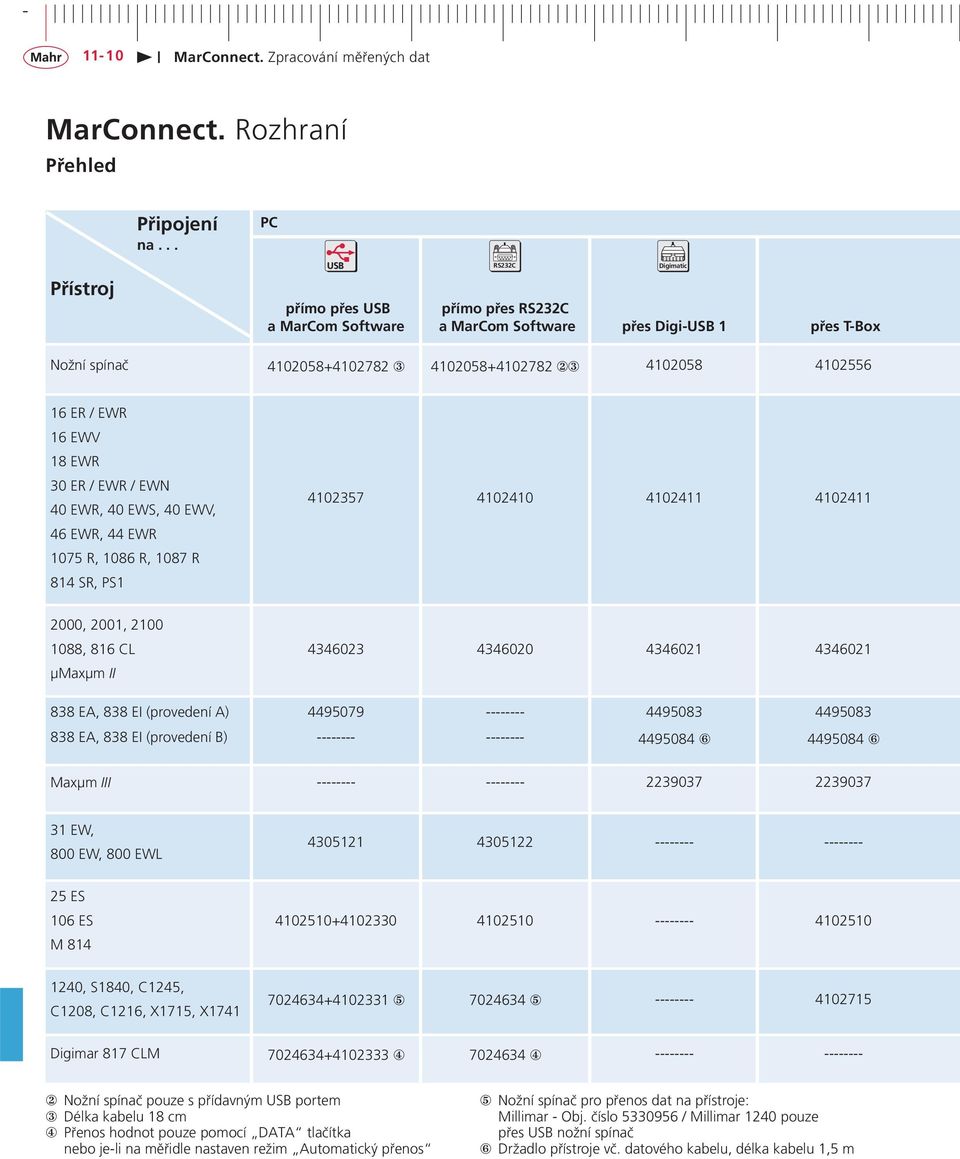

12 MarConnect. Bez ohledu na to, jaké standardní rozhraní používáte (, Opto RS232 nebo Digimatic) MarConnect se vždy postará o optimální přenos naměřených hodnot. Standardní délka kabelu 2 m Radiový vys. FM2 přes nebo RS232C / Tlačítko, jen ve spojení se softwarovým balíčkem Plus 8 Ne pro Millimar až Délka kabelu 1 m /
