1 - + VÝROBNÍ MĚŘICÍ TECHNIKA I RUČNÍ MĚŘICÍ PŘÍSTROJE N OV I N K Y I

2 - 2 Marcator. Číselníkové úchylkoměry MarCator 1086 Nový digitální číselníkový úchylkoměr Marcator Jasné zobrazení výsledků měření na velkém digitálním displeji a integrovaná funkce tolerance. Jednoznačná indikace 0 TOL Zobrazení tolerance se zobrazením naměřené hodnoty Zobrazení aktuální hodnoty a polohy v rámci tolerance. Zobrazení tolerance bez zobrazení naměřené hodnoty Překročení nebo podkročení tolerance je zobrazováno výhradně symboly. Velká bezpečnost obsluhy Funkce zámku brání neúmyslnému stisku tlačítek. Uzamknout lze všechna tlačítka nebo samostatně jednotlivá tlačítka. Po stisknutí uzamčeného tlačítka se na displeji zobrazí indikace LOC.

3 + Marcator. Číselníkové úchylkoměry 3 Univerzální datové rozhraní USB Není třeba žádná jednotka rozhraní! Jednodušší a levnější konstrukce měřicích zařízení s více stanovišti pomocí USB rozbočovačů. Digimatic RS232C Digimatic K připojení k vyhodnocovacím přístrojům kompatibilním se zařízením Digimatic. Mahr Opto RS232C K přímému připojení k rozhraní COM počítače. Účelné doplňkové funkce Nastavitelný faktor, při nastavení je na displeji zobrazen symbol. Příklad použití: - Měření vnitřního sražení. ABS Funkce absolutní hodnoty: Číselníkový úchylkoměr lze nastavit na 0,000 v libovolné poloze, aniž by se ztratil vztah k referenci. Chráněno před odstřikující vodou Druh ochrany IP54 (volitelně) Ochranný kryt na konci měřicího čepu Pryžová manžeta na tyčce doteku Utěsněná přihrádka na baterie Kódová písmena První číslice označení Druhá číslice označení IP 5 4 Mezinárodní ochrana Chráněno proti prachu Ochrana proti vodě stříkající ze všech směrů

4 - 4 Marcator. Číselníkové úchylkoměry Digitální číselníkové úchylkoměry MarCator 1086, velikost kroku 0,01 mm Funkce: - ON/OFF - RESET (vynulování displeje) - mm/palce - změna směru odečítání - PRESET (přednastavení výchozí hodnoty) - TOL (zadání tolerance) - ABS (displej lze vynulovat, aniž by se ztratil vztah k přednastavené hodnotě) - <0> (režim zobrazení tolerance) - DATA (ve spojení s datovým spojovacím kabelem) - Faktor (lze nastavit) Kontrastní LCD displej s číslicemi vysokými 11 mm Indukční systém měření, životnost baterie zhruba 2000 hodin Rychlost posuvu 1,5 m/s (60 /s) Odnímatelný kryt na konci měřicího čepu Výstup dat MarConnect: volitelně - USB - OPTO RS232C - Digimatic Provozní teplota10-40 C Typ ochrany IP42 podle IEC mm ABS 25 mm 0 TOL Digimatic RS232C Rozsah dodávky: baterie, návod k obsluze 50 mm Rozměry Rozsah měření a b c mm (palec) mm mm mm 12,5 (.5 ) 126, ,5 25 (1 ) 153,4 26,8 26,5 50 (2 ) 267, (4 ) 420, Rozsah měření Krok Mezní chyba Opakovatelnost Měřicí síla Hmotnost Objednací č. mm / (palec) mm (palec) mm mm N g 12,5 / (.5 ) 0,01 (.0005 ) 0,02 0,01 0,65-0, / (1 ) 0,01 (.0005 ) 0,02 0,01 0,65-1, / (2 ) 0,01 (.0005 ) 0,02 0,01 1,25-2, / (4 ) 0,01 (.0005 ) 0,02 0,01 1,60-3,

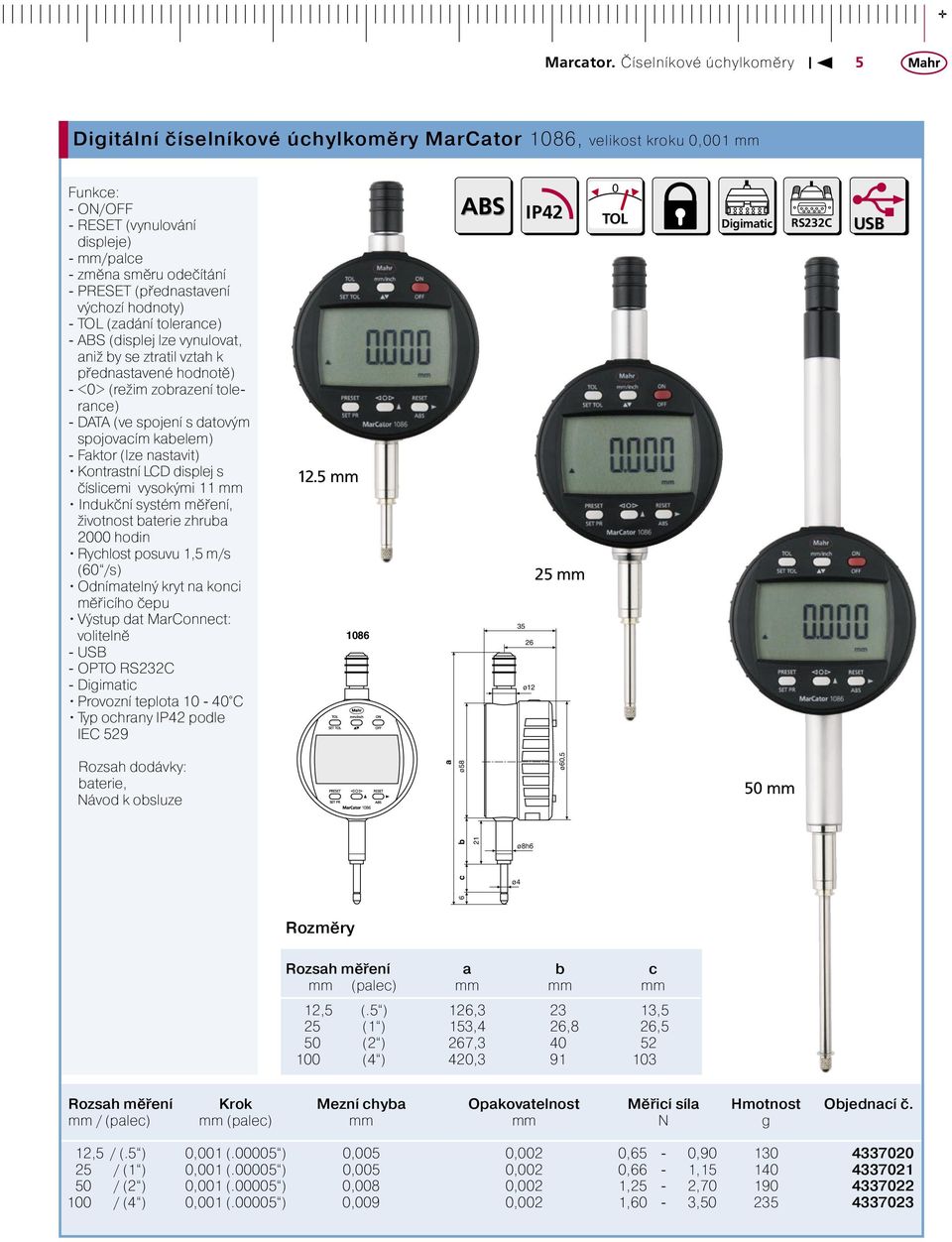

5 + Marcator. Číselníkové úchylkoměry 5 Digitální číselníkové úchylkoměry MarCator 1086, velikost kroku 0,001 mm Funkce: - ON/OFF - RESET (vynulování displeje) - mm/palce - změna směru odečítání - PRESET (přednastavení výchozí hodnoty) - TOL (zadání tolerance) - ABS (displej lze vynulovat, aniž by se ztratil vztah k přednastavené hodnotě) - <0> (režim zobrazení tolerance) - DATA (ve spojení s datovým spojovacím kabelem) - Faktor (lze nastavit) Kontrastní LCD displej s číslicemi vysokými 11 mm Indukční systém měření, životnost baterie zhruba 2000 hodin Rychlost posuvu 1,5 m/s (60 /s) Odnímatelný kryt na konci měřicího čepu Výstup dat MarConnect: volitelně - USB - OPTO RS232C - Digimatic Provozní teplota C Typ ochrany IP42 podle IEC mm ABS 25 mm 0 TOL Digimatic RS232C Rozsah dodávky: baterie, Návod k obsluze 50 mm Rozměry Rozsah měření a b c mm (palec) mm mm mm 12,5 (.5 ) 126, ,5 25 (1 ) 153,4 26,8 26,5 50 (2 ) 267, (4 ) 420, Rozsah měření Krok Mezní chyba Opakovatelnost Měřicí síla Hmotnost Objednací č. mm / (palec) mm (palec) mm mm N g 12,5 / (.5 ) 0,001 ( ) 0,005 0,002 0,65-0, / (1 ) 0,001 ( ) 0,005 0,002 0,66-1, / (2 ) 0,001 ( ) 0,008 0,002 1,25-2, / (4 ) 0,001 ( ) 0,009 0,002 1,60-3,

6 - 6 Marcator. Číselníkové úchylkoměry Digitální číselníkové úchylkoměry MarCator 1086 W, voděodolné provedení Funkce: - ON/OFF - RESET (vynulování displeje) - mm/palce - změna směru odečítání - PRESET (přednastavení výchozí hodnoty) - TOL (zadání tolerance) - ABS (displej lze vynulovat, aniž by se ztratil vztah k přednastavené hodnotě) - <0> (režim zobrazení tolerance) - DATA (ve spojení s datovým spojovacím kabelem) - Faktor (lze nastavit) Kontrastní LCD displej s číslicemi vysokými 11 mm Indukční systém měření, životnost baterie zhruba 2000 hodin Rychlost posuvu 1,5 m/s (60 /s) Ochranný kryt na konci měřicího čepu Pryžová manžeta na měřicí tyčce na ochranu proti vnikání kapalin nebo nečistot Výstup dat MarConnect: volitelně - USB - OPTO RS232C - Digimatic Provozní teplota C Typ ochrany IP54 podle IEC 529 ABS 12.5 mm 0 TOL Digimatic 25 mm RS232C Rozsah dodávky: baterie, Návod k obsluze Rozměry Rozsah měření a b c mm (palec) mm mm mm 12,5 (.5 ) 126, ,5 25 (1 ) 153,4 26,8 26,5 Rozsah měření Krok Mezní chyba Opakovatelnost Měřicí síla Hmotnost Objednací č. mm / (palec) mm (palec) mm mm N g 12,5 / (.5 ) 0,001 ( ) 0,005 0,002 0,65-1, / (1 ) 0,001 ( ) 0,005 0,002 1,00-2, ,5 / (.5 ) 0,01 (.0005 ) 0,02 0,01 0,65-1, / (1 ) 0,01 (.0005 ) 0,02 0,01 1,00-2,

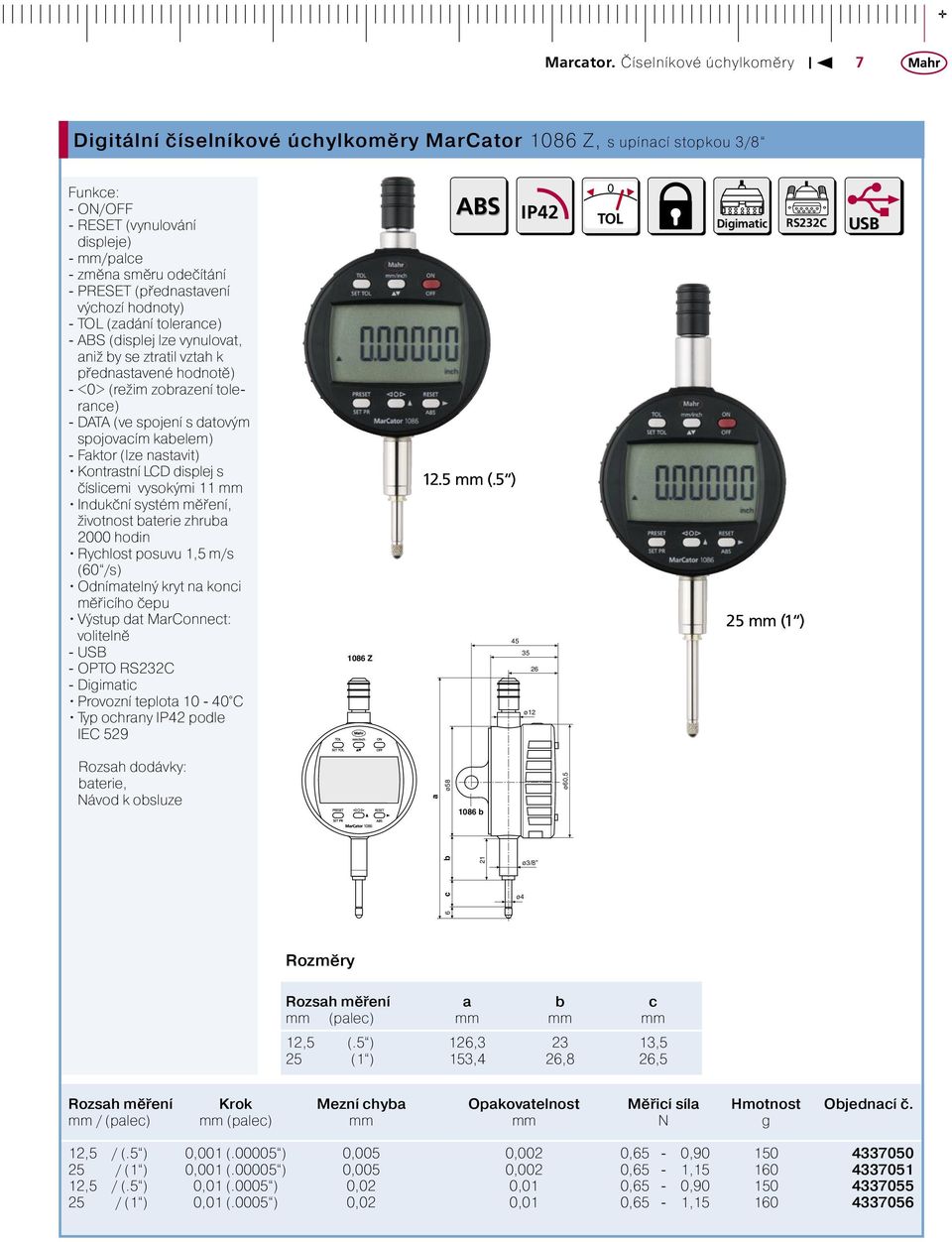

7 + Marcator. Číselníkové úchylkoměry 7 Digitální číselníkové úchylkoměry MarCator 1086 Z, s upínací stopkou 3/8 Funkce: - ON/OFF - RESET (vynulování displeje) - mm/palce - změna směru odečítání - PRESET (přednastavení výchozí hodnoty) - TOL (zadání tolerance) - ABS (displej lze vynulovat, aniž by se ztratil vztah k přednastavené hodnotě) - <0> (režim zobrazení tolerance) - DATA (ve spojení s datovým spojovacím kabelem) - Faktor (lze nastavit) Kontrastní LCD displej s číslicemi vysokými 11 mm Indukční systém měření, životnost baterie zhruba 2000 hodin Rychlost posuvu 1,5 m/s (60 /s) Odnímatelný kryt na konci měřicího čepu Výstup dat MarConnect: volitelně - USB - OPTO RS232C - Digimatic Provozní teplota C Typ ochrany IP42 podle IEC 529 ABS 12.5 mm (.5 ) 0 TOL Digimatic 25 mm (1 ) RS232C Rozsah dodávky: baterie, Návod k obsluze Rozměry Rozsah měření a b c mm (palec) mm mm mm 12,5 (.5 ) 126, ,5 25 (1 ) 153,4 26,8 26,5 Rozsah měření Krok Mezní chyba Opakovatelnost Měřicí síla Hmotnost Objednací č. mm / (palec) mm (palec) mm mm N g 12,5 / (.5 ) 0,001 ( ) 0,005 0,002 0,65-0, / (1 ) 0,001 ( ) 0,005 0,002 0,65-1, ,5 / (.5 ) 0,01 (.0005 ) 0,02 0,01 0,65-0, / (1 ) 0,01 (.0005 ) 0,02 0,01 0,65-1,

8 - 8 Marcator. Číselníkové úchylkoměry MarCator 1087 Nový digitální číselníkový úchylkoměr Marcator Multifunkční číselníkový úchylkoměr s kombinovaným displejem (digitální a analogová část), s funkcemi kontroly tolerance a dynamického měření. Jednoznačná indikace 0 TOL Zobrazení tolerance Integrovaná grafická stupnice znázorňuje odchylky tolerance. Překročení nebo podkročení tolerance je zobrazováno šipkami na displeji. Dynamické funkce měření MAX MIN Funkce MAX-MIN ke kontrole házivosti a ke kontrole rovinnosti Případně MAX / MIN k vyhledání vratného bodu. Velká bezpečnost obsluhy Funkce zámku brání neúmyslnému stisku tlačítek. Uzamknout lze všechna tlačítka nebo samostatně jednotlivá tlačítka. Po stisknutí uzamčeného tlačítka se na displeji zobrazí indikace LOC.

9 + Marcator. Číselníkové úchylkoměry 9 Univerzální datové rozhraní USB Není třeba žádná jednotka rozhraní! Jednodušší a levnější konstrukce měřicích zařízení s více stanovišti pomocí USB rozbočovačů Digimatic RS232C Digimatic K připojení k vyhodnocovacím přístrojům kompatibilním se zařízením Digimatic Mahr Opto RS232C K přímému připojení k rozhraní COM počítače. Účelné doplňkové funkce Nastavitelný faktor, při nastavení je na displeji zobrazen symbol. Příklad použití: - Měření vnitřního sražení. ABS Funkce absolutní hodnoty: Číselníkový úchylkoměr lze nastavit na 0,000 v libovolné poloze, aniž by se ztratil vztah k referenci.

10 - 10 Marcator. Číselníkové úchylkoměry Digitální číselníkové úchylkoměry MarCator 1087 s analogovým ukazatelem Funkce: - ON/OFF - RESET (vynulování displeje) - mm/palce - změna směru odečítání - PRESET (přednastavení výchozí hodnoty) - TOL (zadání tolerance) - Paměť MAX/MIN k vyhledání vratného bodu - TIR (MAX-MIN) ke kontrole házivosti a kontrole rovinnosti - ABS (displej lze vynulovat, aniž by se ztratil vztah k přednastavenému rozměru) - 0 (vynulování analogového ukazatele) - DATA (ve spojení s datovým spojovacím kabelem) - Faktor (lze nastavit) Kontrastní LCD displej s číslicemi vysokými 8,5 mm Indukční systém měření, životnost baterie zhruba 2000 hodin Rychlost posuvu 1,5 m/s (60 /s) odnímatelný kryt na konci měřicího čepu Výstup dat MarConnect: volitelně - USB - OPTO RS232C - Digimatic Provozní teplota C Typ ochrany IP42 podle IEC 529 ABS MAX MIN 12.5 mm 0 TOL Digimatic 25 mm RS232C Rozsah dodávky: baterie, Návod k obsluze Analogový ukazatel Dělení stupnice mm / palce Rozsah zobrazení mm / palce 0,001 / ± 0,02 / ±.001 0,002 /.0001 ± 0,04 / ±.002 0,004 /.0005 ± 0,08 / ±.01 0,01 /.001 ± 0,2 / ±.02 Rozměry Rozsah měření a b c mm (palec) mm mm mm 12,5 (.5 ) 126, ,5 25 (1 ) 153,4 26,8 26,5 Rozsah měření Krok Mezní chyba Opakovatelnost Měřicí síla Hmotnost Objednací č. mm / (palec) mm (palec) mm mm N g 12,5 / (.5 ) 0,001 ( ) 0,005 0,002 0,65-0, / (1 ) 0,001 ( ) 0,005 0,002 0,65-1,

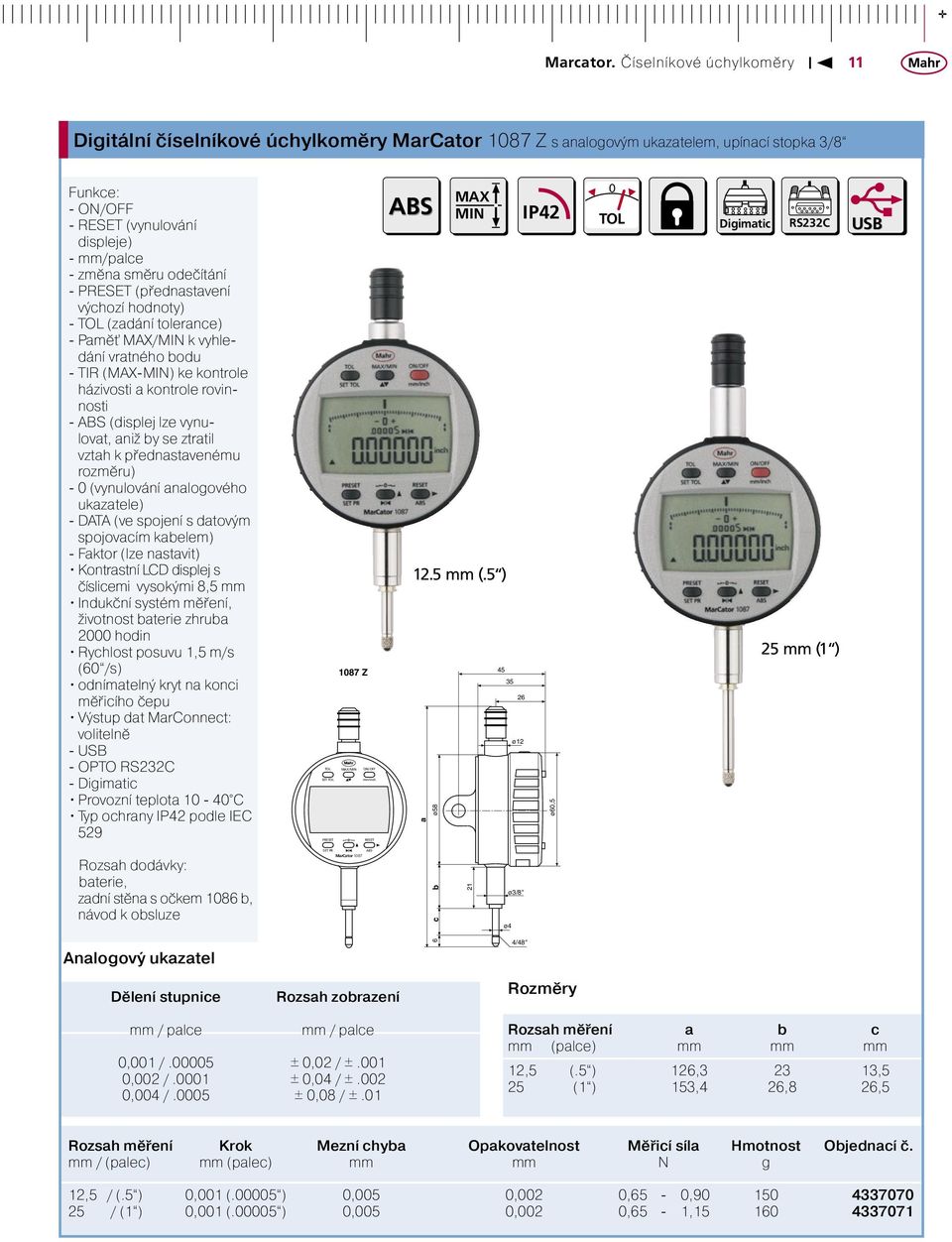

11 + Marcator. Číselníkové úchylkoměry 11 Digitální číselníkové úchylkoměry MarCator 1087 Z s analogovým ukazatelem, upínací stopka 3/8 Funkce: - ON/OFF - RESET (vynulování displeje) - mm/palce - změna směru odečítání - PRESET (přednastavení výchozí hodnoty) - TOL (zadání tolerance) - Paměť MAX/MIN k vyhledání vratného bodu - TIR (MAX-MIN) ke kontrole házivosti a kontrole rovinnosti - ABS (displej lze vynulovat, aniž by se ztratil vztah k přednastavenému rozměru) - 0 (vynulování analogového ukazatele) - DATA (ve spojení s datovým spojovacím kabelem) - Faktor (lze nastavit) Kontrastní LCD displej s číslicemi vysokými 8,5 mm Indukční systém měření, životnost baterie zhruba 2000 hodin Rychlost posuvu 1,5 m/s (60 /s) odnímatelný kryt na konci měřicího čepu Výstup dat MarConnect: volitelně - USB - OPTO RS232C - Digimatic Provozní teplota C Typ ochrany IP42 podle IEC 529 ABS MAX MIN 12.5 mm (.5 ) 0 TOL Digimatic RS232C 25 mm (1 ) Rozsah dodávky: baterie, zadní stěna s očkem 1086 b, návod k obsluze Analogový ukazatel Dělení stupnice Rozsah zobrazení Rozměry mm / palce mm / palce 0,001 / ± 0,02 / ±.001 0,002 /.0001 ± 0,04 / ±.002 0,004 /.0005 ± 0,08 / ±.01 Rozsah měření a b c mm (palce) mm mm mm 12,5 (.5 ) 126, ,5 25 (1 ) 153,4 26,8 26,5 Rozsah měření Krok Mezní chyba Opakovatelnost Měřicí síla Hmotnost Objednací č. mm / (palec) mm (palec) mm mm N g 12,5 / (.5 ) 0,001 ( ) 0,005 0,002 0,65-0, / (1 ) 0,001 ( ) 0,005 0,002 0,65-1,

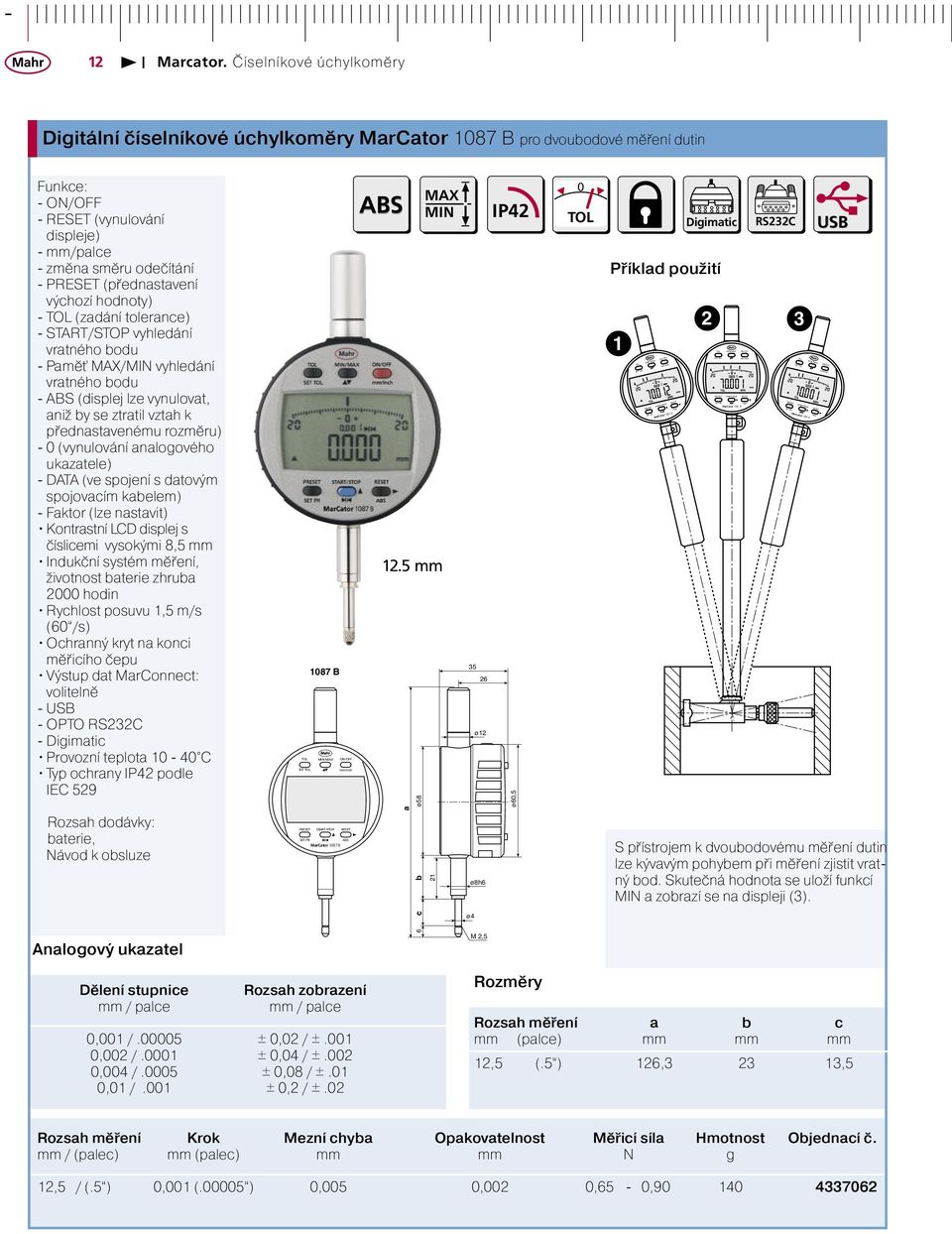

12 - 12 Marcator. Číselníkové úchylkoměry Digitální číselníkové úchylkoměry MarCator 1087 B pro dvoubodové měření dutin Funkce: - ON/OFF - RESET (vynulování displeje) - mm/palce - změna směru odečítání - PRESET (přednastavení výchozí hodnoty) - TOL (zadání tolerance) - START/STOP vyhledání vratného bodu - Paměť MAX/MIN vyhledání vratného bodu - ABS (displej lze vynulovat, aniž by se ztratil vztah k přednastavenému rozměru) - 0 (vynulování analogového ukazatele) - DATA (ve spojení s datovým spojovacím kabelem) - Faktor (lze nastavit) Kontrastní LCD displej s číslicemi vysokými 8,5 mm Indukční systém měření, životnost baterie zhruba 2000 hodin Rychlost posuvu 1,5 m/s (60 /s) Ochranný kryt na konci měřicího čepu Výstup dat MarConnect: volitelně - USB - OPTO RS232C - Digimatic Provozní teplota C Typ ochrany IP42 podle IEC 529 ABS MAX MIN 12.5 mm 0 TOL Digimatic Příklad použití RS232C Rozsah dodávky: baterie, Návod k obsluze Analogový ukazatel S přístrojem k dvoubodovému měření dutin lze kývavým pohybem při měření zjistit vratný bod. Skutečná hodnota se uloží funkcí MIN a zobrazí se na displeji (3). Dělení stupnice mm / palce Rozsah zobrazení mm / palce 0,001 / ± 0,02 / ±.001 0,002 /.0001 ± 0,04 / ±.002 0,004 /.0005 ± 0,08 / ±.01 0,01 /.001 ± 0,2 / ±.02 Rozměry Rozsah měření a b c mm (palce) mm mm mm 12,5 (.5 ) 126, ,5 Rozsah měření Krok Mezní chyba Opakovatelnost Měřicí síla Hmotnost Objednací č. mm / (palec) mm (palec) mm mm N g 12,5 / (.5 ) 0,001 ( ) 0,005 0,002 0,65-0,

13 + Marcator. Číselníkové úchylkoměry 13 Příslušenství pro 1086 / 1087 Obj.č a (12.5/25) Baterie 3V, typ CR Datový kabel Opto RS232C (2 m), s 9pólovou zdířkou SUB-D 16 EXr Datový kabel Digimatic (2 m), plochý konektor 10pólový 16 EXd Datový kabel USB (2 m), 16 EXu Drátový ovladač zdvihu pro rozsahy měření 12,5 a 25 mm 1085 a Pneumatické zdvihátko pro rozsahy měření 12,5 a 25 mm 1082 p Pneumatické zdvihátko pro Rozsahy měření 50 a 100 mm 1082 p Upevňovací oko 1086 b Další příslušenství jako měřicí doteky , speciální držáky 941 nebo páčkový dotek 943 viz celkový katalog, kapitola p (12.5/25) Příslušenství ke zpracování naměřených dat viz celkový katalog, Kapitola p (50/100)

14 - 14 Marconnect. Zpracování naměřených dat MarConnect. Připraveno na USB Nové flexibilní rozhraní MarConnect od společnosti Mahr. K jednoduchému přenosu dat do počítače a k rychlému a univerzálnímu vybudování měřicích pracovišť s více měřicími stanicemi. Volitelně přenos naměřených hodnot přes nožní spínač, klávesnici PC nebo přímo z měřicího přístroje. Bez problémů rozšiřitelné prostřednictvím dalších USB rozbočovačů.

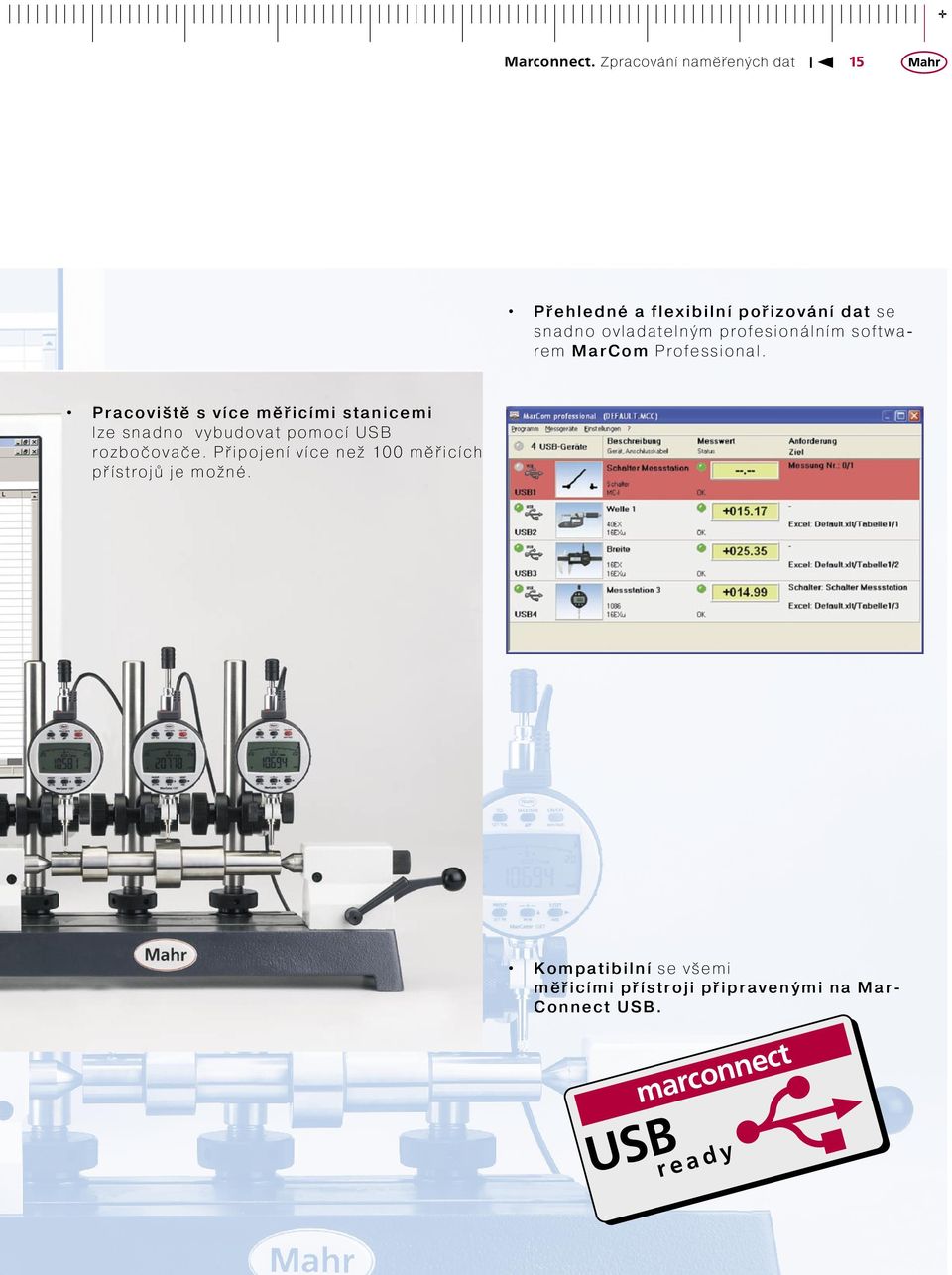

15 + Marconnect. Zpracování naměřených dat 15 Přehledné a flexibilní pořizování dat se snadno ovladatelným profesionálním softwarem MarCom Professional. Pracoviště s více měřicími stanicemi lze snadno vybudovat pomocí USB rozbočovače. Připojení více než 100 měřicích přístrojů je možné. Kompatibilní se všemi měřicími přístroji připravenými na Mar- Connect USB.

16 - 16 Marconnect. Zpracování naměřených dat MarConnect Software MarCom Software MarCom Professional Přenos naměřených hodnot přímo do programu MS Excel (od verze 97) nebo textového souboru Naměřené hodnoty připojených měřicích přístrojů lze přenášet do různých sloupců a tabulek programu Excel nebo do sešitů Excel Možný přenos dat přes USB a 2 sériová rozhraní COM Možnost zapojení USB rozbočovačů jako rozhraní měřicích přístrojů S datovým kabelem USB je možné připojení více než 100 měřicích přístrojů Přehledné zobrazení vybraných měřicích přístrojů pomocí ikon Možnost připojení několika nožních spínačů prostřednictvím USB a jejich libovolné přiřazení měřicím přístrojům Volně definovatelné měřicí cykly s Možností konfigurace Pohodlný přenos naměřených hodnot volitelně přes tlačítko Data na měřicím přístroji případně pomocí datového kabelu nebo přes klávesnici počítače či pomocí nožního spínače na USB rozhraní Systémové požadavky: - Windows 2000, XP - USB rozhraní od verze nejméně 10 MB - jednotka CD- / DVD - Doporučeno: MS Excel od verze 97 Objednací číslo Software MarCom Standardní (u datového kabelu USB je součástí dodávky) Charakteristiky a požadavky na systém jako MarCom Professional, avšak jen s jedním USB a jedním sériovým rozhraním COM Objednací číslo

17 + Marconnect. Zpracování naměřených dat 17 Měřicí přístroje připravené na USB Datový spojovací kabel 16 EXu Objednací č včetně MarCom Standard Datový spojovací kabel 2000 usb Objednací číslo včetně MarCom Standard Datový spojovací kabel MC-I Objednací číslo včetně MarCom Standard pro MarCal. Posuvná měřítka 16 EX / EXP 16 EXV 18 EX / EXP 30 EX / EXN pro Millimess. Přesné úchylkoměry pro nožní spínač Objednací číslo pro Micromar. Mikrometry 40 EX, 40 EWS, 40 EWV 44 EX, 46 EX Rozbočovač USB 7-zdířkové průmyslové provedení Objednací číslo pro MarCator. Číselníkové úchylkoměry 1075, 1080, 1086, 1087

18 - 18 Millimar. Elektrické přístroje k měření délek Millimar P1300 M Nový indukční měřicí snímač Millimar P1300 M. Snímač s funkcí Plug & Play: Kabel a snímač lze rozpojit díky konektoru. Výborné lineární charakteristiky díky kompenzaci citlivosti ve snímači. Výborné lineární charakteristiky díky kompenzaci citlivosti ve snímači. Pneumatický zdvih lze připojit ke standardním snímačům díky standardnímu příslušenství. Jednoduché upevnění a povolení vzduchové hadice. Kuličkové vedení Zaručuje necitlivost k bočním silám působícím na měřicí dotek. Dokonale vhodné k použití ve výrobním prostředí. Snímač a kabelové spoje chráněny před vodou - IP64 podle normy EN Manžeta z vitonu zaručuje vysokou odolnost proti chemikáliím. Kódová písmena První číslice označení IP 6 Mezinárodní ochrana Prachotěsný (dokonalá ochrana proti prachu) IP64 Druhá číslice označení 4 Ochrana proti vodě stříkající ze všech směrů

19 + Millimar. Elektrické přístroje k měření délek 19 Millimar P1300 M Velmi snadný servis Kabel a snímač lze rozpojit díky konektoru. Přednosti konektoru u snímače: Servisní případ P1300 Standardní snímač Přerušení kabelu Je třeba vyměnit jen kabel. Ze zařízení musí být demontován celý snímač a poté musí být vyměněn. Přednost: Nevýhoda: a) Krátké zastavení měřicího zařízení a) Dlouhý prostoj, protože snímač musí ve výrobě, protože snímač nemusí být nově instalován. být nově instalován. b) Levné, protože se nenahrazuje celý b) Drahé, protože se vyměňuje celý snímač, ale jen se vymění kabel. snímač. Závada snímače například vinou kolize Je třeba vyměnit jen snímač.. Je třeba vyměnit snímač včetně kabelu. s obrobkem Přednost: Kabel se nemusí vyjímat z kabelových vedení. Nevýhoda: Kabel se musí vyjmout a je třeba demontovat kabelový svazek.

20 - 20 Millimar. Elektrické přístroje k měření délek Indukční měřicí snímač Millimar P1300 M Rozsah dodávky: Induktivní snímač P1300 Připojovací kabel 2,5 m Závěrný šroub Díl pro připojení pneumatického kabelu Nástrčný klíč Návod k obsluze IP64 Kabel a snímač lze rozpojit díky konektoru. P1300 MA P1300 MB Typ snímače P1300 MA P1300 MB Rozsah měření ± 2,0 mm Vzdálenost dolního dorazu - 2,2...0 mm Vzdálenost horního dorazu + 2,2...4,4 mm Pohon zdvihu Vakuový zdvih Zdvih (standardní verze) (max. 1 bar) Měřicí síla v elektrickém nulovém bodě 0,75 N / ± 0,15 N závisí na stlačeném vzduchu Nárůst měřicí síly 0,3 N / mm Odchylka citlivosti 0,3 % Opakovatelnost f w 0,1 µm lineární při korigované citlivosti v rozsahu ± 0,1 mm 0,05 µm v rozsahu ± 0,5 mm 0,4 µm v rozsahu ± 1,0 mm 1,5 µm v rozsahu ± 2,0 mm 3,0 µm Druh ochrany podle normy EN IP64 Délka kabelu 2,5 m (odpojitelný) Kompatibilita - Mahr Polomůstek HB (rozdílová tlumivka) Obj.č

21 + Millimar. Elektrické přístroje k měření délek 21 Indukční měřicí snímač Millimar P1300 M 1 Konektor pro připojení vyhodnocovacího přístroje 2 Zdířka pro připojení 3 Konektor 4 Závěrný šroub (klíč 4,6) 5 Díl pro připojení pneumatického kabelu (vnější průměr 3 mm) 6 Upínací průměr 7 Pojistná matice 8 Ochranná manžeta 9 Měřicí dotek 901 H 10 Doporučená oblast pro upnutí Všeobecné technické údaje P1300 M Polomůstek HB (rozdílová tlumivka) Principiální schéma zapojení vstupního zesilovače pro snímače kompatibilní s přístroji Mahr S Oscilátor Osazení konektoru (kontaktní strana) Elektrické parametry Mahr Nosný kmitočet KHz 19,4 Citlivost mv/v/mm 192 Amplituda V eff 5

22 - 22 Millimar. Elektrické přístroje k měření délek Jednotlivé komponenty a příslušenství P1300 M Díl pro připojení hadice pneumatického rozvodu (90 ). P1300 MA P1300 MB Připojovací kabel 2,5 m Obj.č. P1300 MA bez kabelu P1300 MB bez kabelu Díl pro připojení hadice pneumatického rozvodu Kabel pro P1300 2,5 m Další kabely na dotaz Pružiny pro změnu měřicí síly pro P1300 Obj.č. 0,25 N ,50 N ,75 N ,00 N ,50 N ,00 N Gumová manžeta pro P1300 MA P1300 MB

23 + Millimar. Elektrické přístroje k měření délek 23 Millimar C1208 / C1216 Kompaktní měřicí přístroje s podsvíceným displejem Millimar C1208 Funkce Vlastní nastavení, prostřednictvím tlačítka SELECT lze často používaná nastavení vyvolávat přímo Statická měření ± A, ± B a všechny kombinace Dynamická měření: Max, Min, Max-Min, Max+Min, střední hodnota Režim automatické detekce. Připojit lze 2 měřicí zařízení (snímač, měřicí trn... ) Možnost programování přes vestavěnou klávesnici nebo přes rozhraní RS232 prostřednictvím konfiguračního softwaru v systému MS Windows Displej LCD displej s podsvíceným pozadím, se stupnicí a dvouřádkovým digitálním displejem 5 tříbarevných kontrolek pro varovné a toleranční pásmo Zobrazovat lze současně až 2 parametry Připojení 2 vstupy pro indukční snímače (volitelně kompatibilní se snímači společnosti Mahr, Tesa, Mahr-Federal) Rozhraní RS232 3 digitální vstupy pro spuštění měření, měření etalonu, odeslání naměřené hodnoty,... 3 digitální výstupy pro dobrý, zmetek, následné opracování, odeslání doby měření,... Millimar C1216 Charakteristiky jako Millimar C1208, ale navíc: Analogový výstup Programovatelné analogové výstupní napětí (max. ±5V) Další rozlišení 0,01 µm při měřicím rozsahu ±200µm C1208 C1216 Displej Podsvícený LCD displej, 115 mm x 70 mm Analogová stupnice ukazatel, 61 dílků stupnice Zobrazení rozsahu a textu 7 místný LCD, bodová matice 5 x 7 alfanumerický Zobrazení naměřené 7 místný LCD displej, hodnoty 7 segmentů Zobrazení tolerance 5 LED, tříbarevné Rozsahy zobrazení ±3, 10, 30, 100, 300, 1000, 3000, µm ±0,0001; 0,0003; 0,001; 0,003; 0,01; 0,03; 0,1; 0,3 palce nebo ve vztahu k toleranci Doba nastavení - paměť naměřených hodnot 0,010 s - Analogový ukazatel 0,100 s - Číslicový ukazatel 0,100s - Výstupy 0,020 s Mezní chyby - Desítkový stupnicový ukazatel 2% (51 pixel) - Číslicový ukazatel ±0,05% Teplotní koeficient ±0,005%/ C Rozsah provozních teplot 0 C až 45 C Rozhraní Počítač, tiskárna RS232, 9-pol. zástrčka (obsazení kompatibilní s PC) - Řídicí výstupy 3 výstupy s elektronickým vazebním členem 24V, 10mA 24V, 100mA - Řídicí vstupy 3 vstupy s elektronickým va zebním členem, 24V, 100mA 24V, 10mA Analogový výstup (jen 1216) ±5V, stavitelná citlivost Elektrické napájení přes síťový zdroj 100V až 264V, 47Hz až 63Hz Příkon 10 VA Typ ochrany IP53, v případě vodivého prachu IP43 Rozměry krytu (V x Š x H) cca 205 mm x 160 mm x 165 mm Hmotnost cca 2,1 kg Obj.č. C 1208 M Kompatibilní s Mahr C 1208 T Kompatibilní s Tesa C 1208 F Kompatibilní s Mahr-Federal C 1216 M Kompatibilní s Mahr C 1216 T Kompatibilní s Tesa C 1216 F Kompatibilní s Mahr-Federal Obj. č. Spojovací kabel (9pólový konektor D-Sub na konektor D-Sub), délka 3 m Řídicí přístroj se 3 tlačítky Nožní spínač pro Millimar pro vstup pro vstup pro vstup

24 - + R.COM Vaše zastoupení firmy Mahr: Mahr GmbH Esslingen Postfach , D Esslingen Reutlinger Straße 48, D Esslingen Tel. (07 11) , Fax (07 11) info@mahr.de, Změny výrobků zejména z důvodu technických zdokonalení a dalšího vývoje jsou vyhrazeny. Všechna vyobrazení a číselné údaje apod. jsou proto bez záruky. by Mahr GmbH, Esslingen Vytištěno v Německu
