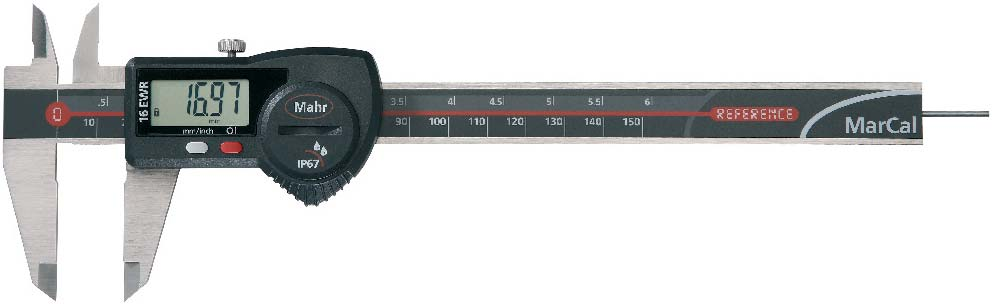

2 2 MarCal. Digitální posuvka 16 EWR, reference system, třída krytí dle IP67 MarCal - Inovační Reference-system Pouze jedno nulování Všechny digitální posuvky s tímto logem jsou vybaveny inovačním systémem Reference-system. Nulování stačí provést pouze jednou: po nastavení počátku zůstává nulový bod uložen pro všechna další. Díky tomu je vypnutá posuvka připravena k pouhým stiskem tlačítka ON nebo posunutím jezdce. Zapnout - System Měřit IP67 DIN 862 NOVINKA Ocenění pro posuvku MarCal 16 EWR Díky digitální posuvce 16 EWR dostala společnost Mahr Ocenění za vynikající úspěchy v oblasti inovace a kvality. j 108,-- Obj. číslo Funkce: ON/OFF, RESET (vynulování displeje), mm/inch, uzamknutí reference, Auto ON/OFF Okamžité díky systému Reference-system Vynikající odolnost proti prachu, chladícím kapalinám a mazadlům, třída krytí dle IP67 Výstup dat MarConnect, volitelně: USB, OPTO RS232, Digimatic Životnost baterie 3 roky Vysoce kontrastní LC displej s 8,5 mm vysokými číslicemi Lapované vodicí plochy WebCode Rozsah Číslicový Hloubkoměr Datový výstup Obj.č Nabídková krok MarConnect cena mm (inch) mm / inch Euro USB RS232C Digimatic 16 EWR 150 (6 ) 0,01 / ,-- 16 EWR 150 (6 ) 0,01 / ,-- 16 EWR 150 (6 ) 0,01 / ,-- 16 EWR 150 (6 ) 0,01 / ,-- 16 EWR 200 (8 ) 0,01/ ,-- 16 EWR 300 (12 ) 0,01/ ,--

3 + 3 MarCal. Digitální posuvka 18 EWR, reference system, třída krytí dle IP65 IP65 MarConnect USB RS232C Digimatic NOVINKA Od j 295,-- WebCode 2553 Funkce: ON/OFF, RESET (vynulování displeje), mm/inch, PRESET (přednastavení míry), uzamknutí reference, DATA (s datovým kabelem), Auto ON/OFF Okamžité díky systému Reference-system Vynikající odolnost proti prachu, chladícím kapalinám a mazadlům, třída krytí dle IP65 Výstup dat MarConnect, volitelně: USB, OPTO RS232, Digimatic Životnost baterie 3 roky Vysoce kontrastní LC displej s 8,5 mm vysokými číslicemi Zaoblené měřicí plochy na vnitřních rozměrů Rozsah Číslicový Obj.č Nabídková krok cena mm (inch) mm / inch Euro 18 EWR 300 (12 ) 0,01 / ,-- 18 EWR 500 (20 ) 0,01 / ,-- 18 EWR 300 (12 ) 0,01 / * 320,-- 18 EWR 500 (20 ) 0,01 / * 610,-- * s čelistmi na vnějších rozměrů MarCal. Digitální posuvka 16 ER, reference system j 74,-- Obj. číslo DIN 862 NOVINKA Funkce: ON/OFF, RESET (vynulování displeje), mm/inch, uzamknutí reference, Auto ON/OFF Okamžité díky systému Reference-system Životnost baterie 3 roky Vysoce kontrastní LC displej s 8,5 mm vysokými číslicemi Jezdec a vodicí tyč z kalené nerezové oceli WebCode 2185 Rozsah Číslicový Hloubkoměr Datový výstup Obj.č Nabídková krok MarConnect cena mm (inch) mm / inch Euro USB RS232C Digimatic 16 ER 150 (6 ) 0,01 / ,-- 16 ER 150 (6 ) 0,01 / ,-- 16 ER 150 (6 ) 0,01 / ,-- 16 ER 150 (6 ) 0,01 / ,--

4 4 MarCal. Posuvná měřítka 16 FN s noniem DIN 862 j 19,50 Obj. číslo WebCode 2184 Nonius a hlavní stupnice matně chromovány pro spolehlivé odečítání Jezdec a vodicí tyč z ka le né nerezové oceli Zvýšené vodicí dráhy pro ochranu stupnice Aretační šroub Rozsah Nonius Mezní chyba G Obj. č. Nabídková nahoře dole cena mm (inch) inch mm mm Euro 16 FN 150 (6 ) 1/128 0,05 0, ,50 16 FN 150 (6 ) 1/128 0,05 0, ,50 Micromar. Třmenový mikrometr 40 A DIN j 33,-- Obj. číslo Chromovaný ocelový třmen Vřeteno a pevný dotek z kalené oceli, osazené tvrdokovem Ovládací prvky a stupnice matně chromovány Tepelně izolační obložení Rychloposuv s integrovanou řehtačkou Aretační páčka WebCode 6255 Rozsah Dělení stupnice Stoupání vřetena Obj. č. Nabídková cena mm mm mm Euro 40 A ,01 0, ,-- 40 A ,01 0, ,--

5 + 5 Micromar. Samostředicí třídotekové dutinoměry v sadách 44 AS DIN Od j 765,-- Součást dodávky: pouzdro a nastavovací kroužky, včetně zkušebního certifikátu o návaznosti WebCode 6652 Rozsah Počet dutinoměrů Nastavovací kroužky Obj. č. Nabídková cena mm mm ø mm Euro 44 AS 6-12,5 3 8 / ,-- 44 AS 12, / ,-- 44 AS / ,-- 44 AS / ,-- MarCator. Mechanické úchylkoměry 810 A DIN 878 j 29,50 Obj. číslo WebCode Kolečka a pastorky s přesným ozubením Nastavitelné toleranční značky Chromovaný kryt Dodává se v umělo hmotném pouzdře Rozsah Dělení Číselník Obj.č. Nabídková stupnice Ø cena mm mm mm Euro 810 A 10 0, ,50

6 6 MarCator. Digitální úchylkoměry 1086 / 1086 W ABS 0 TOL USB MarConnect RS232C Digimatic Zobrazení tolerance se zobrazením naměřené hodnoty. Funkce: ON/OFF, RESET (vynulování displeje), mm/inch, změna směru odečítání, PRESET (přednastavení výchozí hodnoty), TOL (zadání tolerance), ABS (displej lze vynulovat, aniž by se ztratil vztah k přednastavené hodnotě), <0> (režim zobrazení tolerance), DATA (ve spojení s datovým spojovacím kabelem), Faktor (lze nastavit) Kontrastní LCD displej s číslicemi vysokými 11 mm Indukční systém, životnost baterie zhruba 2000 hodin TOL TOL mm... bez zobrazení naměřené hodnoty. TOL mm mm TOL TOL mm mm TOL mm j 245,-- Obj. číslo j 270,-- Obj. číslo j 290,-- Obj. číslo IP ,5 mm 0,001/ W 12,5 mm 0,01/ W 25 mm 0,01/.0005 USB MarConnect ready WebCode 5457 Rozsah Číslicový Obj.č. Nabídková Krok cena mm (inch) mm/inch Euro ,5 (.5 ) 0,001/ , W 12,5 (.5 ) 0,01/ , W 25 (1 ) 0,01/ ,--

7 + 7 MarCator. Digitální úchylkoměr 1088 W, s analogovým ukazatelem ABS MAX MIN 0 TOL MarConnect USB RS232C Digimatic USB MarConnect ready j 385,-- Obj. číslo ,5 mm Funkce: ON/OFF, RESET (vynulování digitální i analogové části displeje), -0- (vynulování analogové části displeje), PRESET (přednastavení hodnoty), DATA ve spojení s datovým kabelem), mm/inch, změna směru, MAX-MIN paměť (např. pro obvodového házení a rovinnosti, MAX/MIN paměť (např. pro nalezení vratného bodu), TOL zadání tolerančního pole) LOCK (uzamknutí tlačítek pomocí PC softwaru) Napájení pouze prostřednictvím zdroje Výstup dat MarConnect, volitelně: USB, OPTO RS232, Digimatic Vysoce kontrastní LC displej s 6,5 mm vysokými číslicemi j 430,-- Obj. číslo mm WebCode Rozsah Číslicový Obj.č. Nabídková Krok cena mm (inch) mm/inch Euro 1088 W 12,5 (.5 ) 0,001/ , W 25 (1 ) 0,001/ ,--

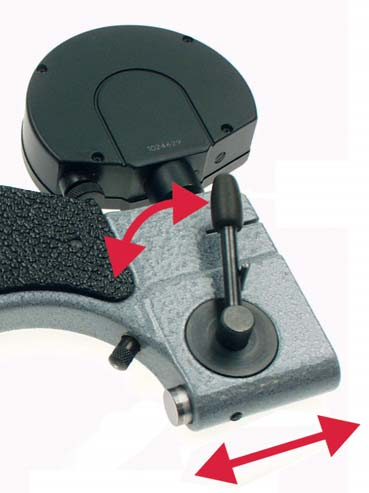

8 8 Informace o produktu MaraMeter 840 F / 840 FC - Třmenový kalibr s indikátorovým úchylkoměrem pro přesné a spolehlivé výsledky válcových obrobků s malými odchylkami. Nastavitelný středící doraz pro polohování obrobku na střed měřicí plochy Použitelné jsou všechny úchylkoměry a sondy s upínací stopkou 8 mm Jemné nastavení Masivní kovaný ocelový třmen s tepelně izolačními úchytkami Vynikající rovinnost a rovnoběžnost měřicích ploch Měřicí doteky z kalené nerezové oceli; měřicí plochy z tvrdokovu, alternativně keramické (840 FC) Použití Zdvih pohyblivého doteku zajištěn zvedací páčky Vhodné pro válcový dílců (hřídele, šrouby, trny), pro tlouštěk a délek. Rozsah mm 840 F FC Konstantní měřicí síla WebCode 4311

9 + 9 Výhody přístroje 840 F oproti třmenovým mikrometrům Nepatrná nepřesnost MaraMeter - přesné třmenové kalibry mají ve srovnání s třmenovými mikrometry výrazně menší nepřesnost. Nepřesnost U v % Mikrometry Přístroje 840 F Přípustná odchylka v μm Nepřesnost U v závislosti na přípustné odchylce Lepší využití tolerančního pole Příklad: přípustná odchylka obrobku 25 μm Hodnoty v rozsahu nepřesnosti se mohou nacházet mimo rozsah přípustné odchylky. Tím se zmenšuje využitelné toleranční pole u třmenových mikrometrů na 32 % (8 μm). U měřicího přístroje MaraMeter 840 F však zůstává zachováno 83 % (20,8 μm) odchylky obrobku. TU U = 2,1 µm (8,4%) U = 8,5 µm (34%) Přípustná odchylka obrobku = 25 μm Oblast nejistoty Oblast Oblast nejistoty 8 µm = (32%) 20,8 µm = (83,2%) U = 8,5 µm (34%) U = 2,1 µm (8,4%) TO Oblast nejistoty Oblast Oblast nejistoty Výhoda: S přesným třmenovým kalibrem 840 F může být toleranční pole lépe využito a tím sníženy výrobní náklady.

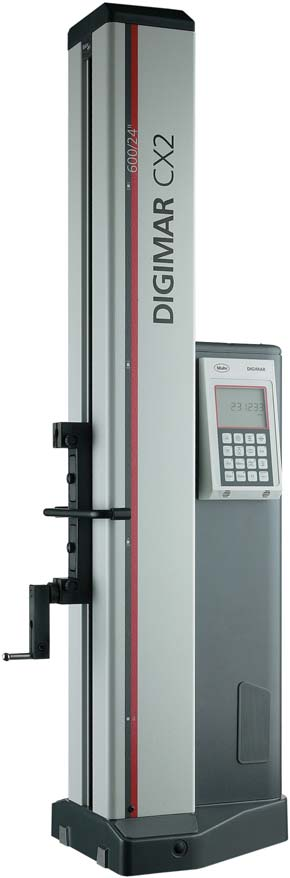

10 10 Digimar. Výškoměry Digimar Digimar CX2 Digimar CX2 350 / 600 / 1000 mm: Cenově velmi dostupný výškoměr. díky motorizovánému odměřování. 1D PROG RS232C j 2.550,-- Obj. číslo DO VYPRODÁNÍ ZÁSOB! j 2.950,-- Obj. číslo CX mm WebCode CX mm Rozsah mm Mezní hodnota mm Rozlišení mm 0,01 / 0,001 Mezní chyba* μm (5+L/300), Lv mm 1D 1-D Motorický posuv měřicích saní Průměr otvoru Max-Min 0 Sledování tolerancí TOL Měření kolmosti PROG Měřicí programy Vzduchové uložení Rozhraní RS232C RS232 RS232 RS232 Obj. č Euro 2.550, , ,-- * Při 20 C na příměrné desce dle DIN 876/0 a se standardním dotekem K10/510

11 + 11 Jednoduchá obsluha s minimálním vlivem operátora na naměřené výsledky Měřené hodnoty jsou nezávislé na operátorovi díky motorizovanému odměřování. j 4.400,-- Obj. číslo Jednoduchá obsluha všechny důležité funkce jsou dostupné jedním stiskem tlačítka. Ovládácí a vyhodnocovací panel Měřicí program pro sériové dílce Dynamické měřicí funkce Max-Min Odchylka rovnoběžnosti CX mm Max-Min Kruhové obvodové házení

12 12 Digimar. Výškoměry Digimar 817 CLM Quick Height Digimar 817 CLM Quick Height. 350 / 600 / 1000 mm : Nový výškoměr rychlé, široké spektrum měřicích funkcí a možností vyhodnocení Rychlé... QUICK MODE... pomocí funkce Quick mode (patentováno) Digimar 817 CLM 1D (všechny rozsahy s 1D panelem) - DO VYPRODÁNÍ SKLADOVÝCH ZÁSOB! j 3.950,-- Obj. číslo Displej Komfortní obsluha - každá měřicí funkce má vlastní tlačítko WebCode CLM - 1D mm 1D 2D / Stat Rozsah mm Mezní hodnota mm Rozlišení mm 0,01 / 0,005 / 0,001 / 0,0005 / 0,0001 Mezní chyba* μm 1,8+L/600 (L v mm) Quick Mode QUICK MODE 1D 1-D 2D 2-D Motorický posuv měřicích saní Průměr otvoru Max-Min 0 TOL Sledování tolerancí Měření pravoúhlosti / Měření přímosti Výpočet úhlů STAT Statistika PROG Měřicí programy C Teplotní kompenzace Vzduchové uložení Integrovaná USB RS232C Rozhraní RS232 RS232 RS232 RS232 RS232 RS232 USB tiskové rozhraní Obj. č Euro 3.950, , , , , ,-- * Při 20 C na příměrné desce dle DIN 876/0 a se standardním dotekem K6/51

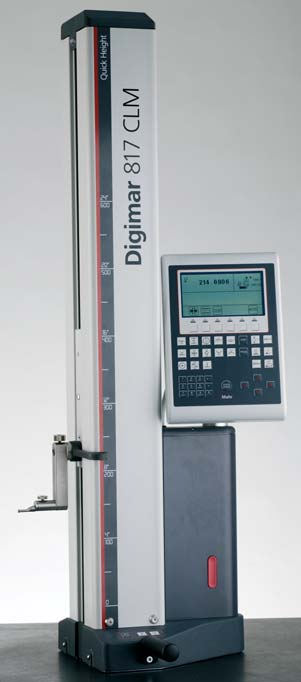

13 + 13 Digimar 817 CLM s jedinečnou funkcí Quick Mode. Vysoce přesné a naměřených hodnot, zároveň s vysokým komfortem obsluhy. j 4.350,-- Obj. číslo Snadná obsluha každá funkce má vlastní tlačítko s piktogramem j 7.290,-- Obj. číslo Vyhodnocovací jednotka s velkým podsvíceným displejem. Měření kolmosti a přímosti Měřicí programy pro opakovaná / sériové dílce PROG 817 CLM - 1D mm Dynamické měřicí funkce K vyhodnocení maxima, minima a max-min stačí provést jediné. Max-Min Max-Min 817 CLM - 1D mm Odchylka rovnoběžnosti Kruhové obvodové házení

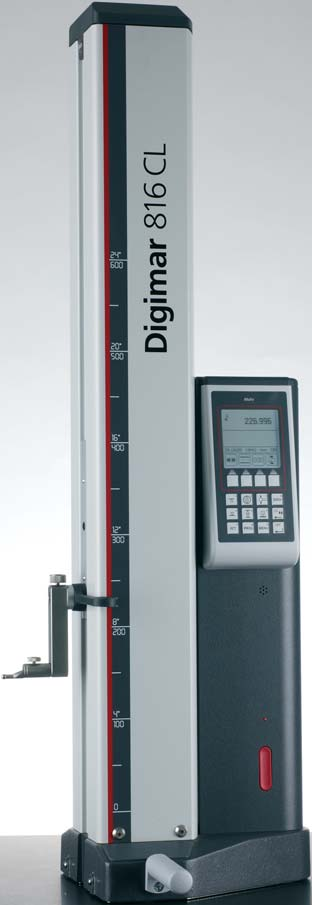

14 14 Digimar. Výškoměr Digimar 816 CL Digimar 816 CL 350 / 600 mm: Robustní a snadno ovladatelný výškoměr, 1D PROG RS232C USB j 3.050,-- Obj. číslo j 3.450,-- Obj. číslo CL mm WebCode CL mm Měřicí rozsah mm Rozšíření rozsah mm Rozlišení mm 0,01 / 0,001 Mezní chyba* μm (2,8+L/300), L v mm 1D 1-D Mezní chyba Průměr otvoru Max-Min Měřicí program PROG C Teplotní kompenzace Vzduchový polštář (3-bod. uložení) Datový výstup Opto RS232 / USB RS232C USB Obj. č Euro 3.050, ,-- * Při 20 Cna příměrné desce dle DIN 876/0 a se standardním dotekem K6/51

15 + 15 dokonalý přístroj pro přesná ve výrobním prostředí. Snadná obsluha každá funkce má vlastní tlačítko s piktogramem. Motorizované odměřování minimalizuje vliv operátora. Vyhodnocovací jednotka s podsvíceným displejem. Měřicí program pro sériové dílce Teplotní kompenzace pro přesné výsledky i při mimo laboratoř. 20 C Dynamické měřicí funkce Rozšířené... Max-Min Zjištění MAX, MIN, MAX-MIN pouze jediným m Max-Min... možnosti vyhodnocení RS232C USB Přeneste data do PC pomocí USB, RS232 nebo bezdrátově např. do MS Excelu pomocí softwaru MarCom. Odchylka rovinnosti Obvodové házení Vytiskněte měřené hodnoty nebo seznam připojením MSP2 statistické tiskárny.

16 16 MarVision. Digitální stereo mikroskop se zoomem SM 150 / SM 160 j 640,-- Obj. číslo Vysoce kvalitní optika pro jasné a ostré třírozměrné zobrazení dílce Kontinuálně nastavitelné zvětšení (zoom) Zaostření ergonomicky umístěným kolečkem (na obou stranách mikroskopu), snadná obsluha pro praváky i leváky Prizmatická hlava (náklon 45 ) může být otočena o 360 a má dioptrické nastavení Integrovaný horní a spodní osvit (kontinuálně regulovatelný) (SM 150 / SM 151) Možnost připojení CCD kamery (SM 151 / SM 161)) j 970,-- Obj. číslo SM 150 MarVision. SM CamSet j 1.470,-- Obj. číslo Obj. č Euro 1.470,-- SM 160 WebCode SM 150 SM 151 SM 160 SM 161 Zvětšení nastavitelné 7-45 x Zorné pole mm 28-5 Pozorovací úhel 45 Okulár Binokulár Trinokulár Binokulár Trinokulár Připojení kamery Pracovní vzdálenost mm 105 Max. výška dílce mm Osvětlení Horní 12V/15W, Spodní 12V/10W, regulovatelné Horní 12V/15W, Spodní 12V/10W, regulovatelné Rozměr základny mm 260 x x x x 230 Obj. č Euro 640,-- 870,-- 970, ,--

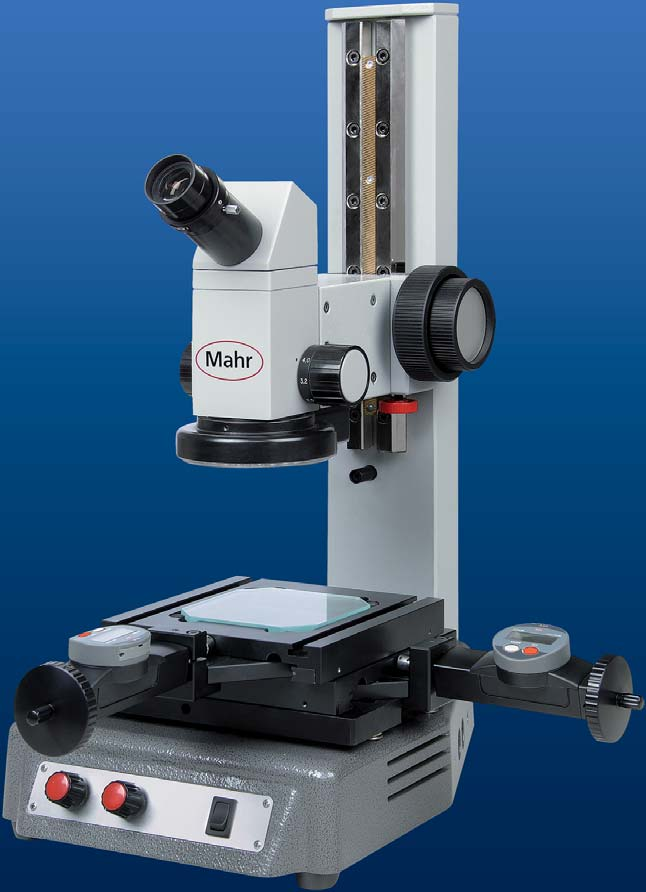

17 + 17 MarVision. Dílenský měřicí mikroskop MM 200 j 4.770,-- Obj. číslo Vysoce kvalitní optika pro jasné a ostré třírozměrné zobrazení dílce Kontinuálně nastavitelné zvětšení (zoom) nebo fixní zvětšení Zaostření ergonomicky umístěným kolečkem (na obou stranách mikroskopu), snadná obsluha pro praváky i leváky Prizmatická hlava (náklon 45 ) s dioptrickým nastavením LED horní osvětlení (kroužek na optice), regulovatelné LED dolní osvětlení, regulovatelné Robustní základna (odlitek) Stabilní XY stolek WebCode Měřicí stolek X/Y 50 / 50 mm Rozměr měřicího stolku 150 x 150 mm Max. zatížení stolku 15 kg Odměřování Mikrometrická hlavice - rozlišení mm - mezní chyba 8 μm - Opakovatelnost 2 μm Zvětšení nastavitelný zoom 8-40 x Zorné pole 23-4 mm Pracovní vzdálenost 70 mm Max. výška dílce 180 mm Osvětlení LED horní a spodní osvit, individuálně regulovatelný Výstup dat USB / Opto RS232 Rozměry V x Š x H 535 x 410 x 470 mm Obj. č Euro 4.770,--

18 18 MarVision. Dílenský měřicí mikroskop MM 320 se zpracováním obrazu Manuální 2D Měřicí mikroskop se zoomem a automatickým rozpoznáním hran pro jednoduché a přesné otvorů, úhlů a vzdáleností. Je použitelný i na výrobních linkách. j ,-- Obj. číslo Ideální pro Elektronických dílů (např. tištěných obvodů) 2D kovových i plastových dílců Malých rozměrů na mikromechanických dílech Výrobní kontrola obráběných dílců MarVision MM320 s QC300 Skládá se z: MM 320 s měřicím rozsahem 200mm x 100 mm Řídící a vyhodnocovací jednotka QC 300 s automatickou detekcí hran Zoom objektiv se zvětšením 0,7x 4,5x (25x 160x na vyhodnocovací jednotce) (obj. číslo ) Telecentrické LED osvětlení pro lepší zaostření rotačně symetrických dílců (obj. číslo ) Sada pro přenos dat obsahuje MarCom Standard, RS232 datový kabel, USB redukce pro datový kabel (obj. číslo ) Kalibrační normál s kalibračním certifikátem (obj. číslo ) Obj. číslo Euro ,-- Dodací podmínky: EXW (ze závodu), uvedená cena neobsahuje balné. MM 320 Parametry MM 320: MM 320 s QC 300 a barevnou CCD kamerou Zoom objektiv, zvětšení 0,7x 4,5x MPE1 = 3 + (L/100) μm Měřicí stolek: Měřicí rozsah 200 mm x 100 mm Max. výška měřeného dílce 150 mm Rychlé a přesné nastavení (posuv) Max. zatížení stolku 20kg Osvětlení: LED spodní osvit, regulovatelný LED horní osvětlení (kroužek na optice), jednotlivé segmenty mohou být vypnuty nebo regulovány Laserové ukazovátko pro zobrazení pozice na dílci Další měřicí rozsahy: 250 mm x 170 mm 400 mm x 250 mm Nestandardní příslušenství: Rozšíření osy Z (max 200mm) Odměřování v ose Z Telecentrické LED podsvícení (pro rotačních dílců) QC 300 Parametry QC 300: Intuitivní ovládání na dotykovém displeji Automatická detekce hran (otvorů) Uložení a zpracování obrazů (fotek) Možnost tisk obrazů prostřednictvím USB tiskárny Možnost tisku protokolů Měřicí a vyhodnocovací funkce (roztečná kružnice, proložení přímkou, optimální přímka, atd.) Jednoduché vytvoření měřicího programu pomocí učebního programování. Bezproblémové sekvenční programování díky grafickému navádění na displeji Vyhodnocení tolerancí WebCode 12464
