3 Seznam obsahu Úvod K vaší bezpečnosti...strana 42 Použití ke stanovenému účelu...strana 42 Rozsah dodávky...strana 42 Popis dílů...strana 42 Technické údae...strana 43 Bezpečnost Bezpečnostní pokyny...strana 43 Vlastnosti...Strana 44 Obsluha Připoení...Strana 44 Odpoení...Strana 44 Ochrana proti přehřátí...strana 44 Údržba...Strana 45 Zlikvidování...Strana 45 Informace Servis...Strana 45 CZ 41

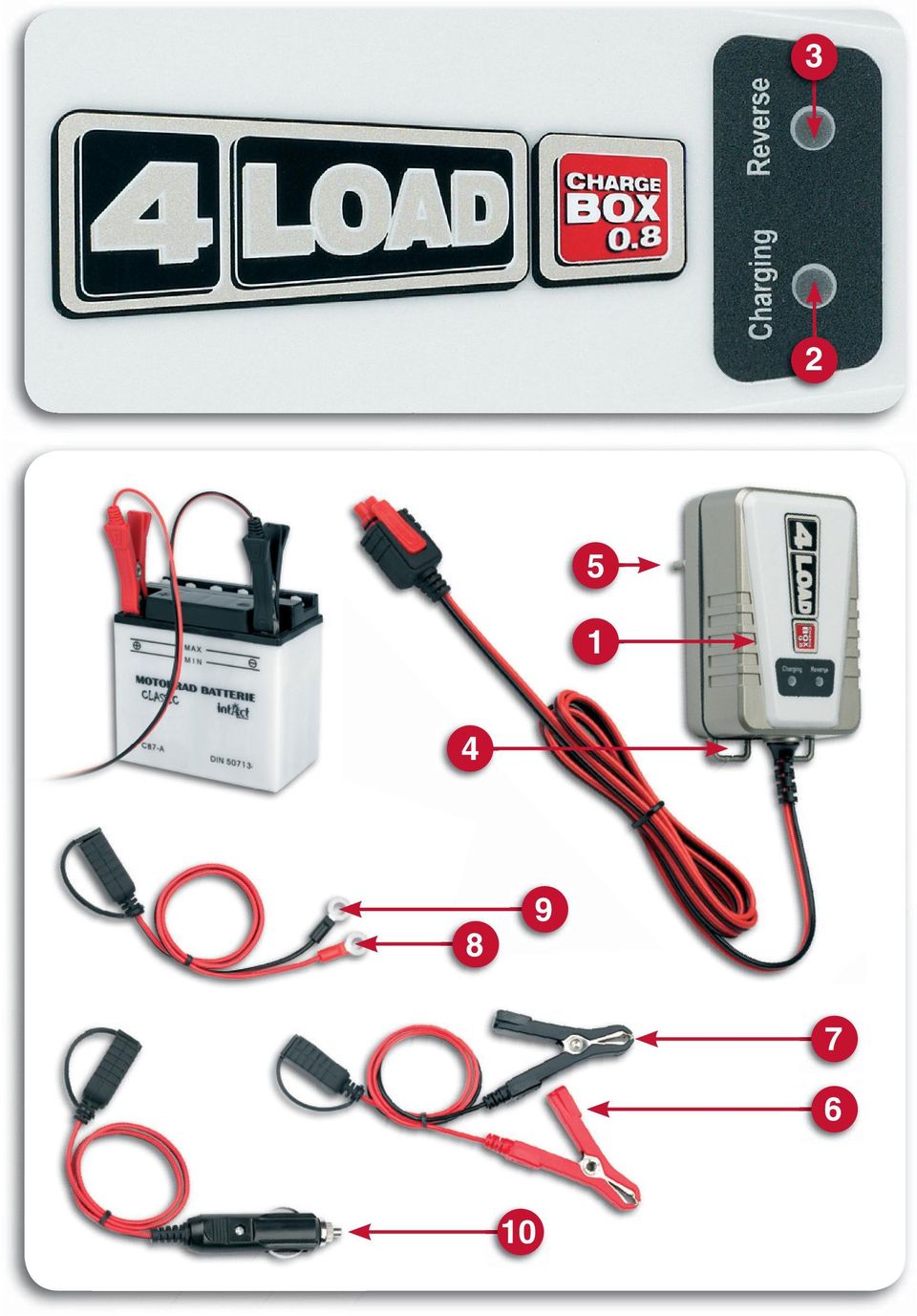

4 Úvod V tomto návodu k obsluze se používaí následuící piktogramy / symboly: Čtěte návod k obsluze! mv Milivolt Dodržute bezpečnostní pokyny a řiďte se upozorněními! Ah Ampérhodiny Pozor na zranění elektrickým proudem! Nebezpečné elektrické napětí nebezpečí W smrtelného úrazu! Nebezpečí výbuchu! V~ Wattů (příkon) Voltů (střídavé napětí) Nebezpečí požáru! Během používání chraňte nabíečku baterií před dětmi a inými osobami. ma Miliampér Obal i přístro nechte zlikvidovat v souladu s předpisy o ochraně životního prostředí! Nabíečka baterií CHARGEBOX 0.8 Úvod K vaší bezpečnosti Před použitím si pečlivě přečtěte návod k obsluze. Použití ke stanovenému účelu CHARGEBOX 0.8 se hodí k nabíení a udržování náboe olověných akumulátorů 12 V (baterií) s elektrolytickým roztokem, AGM, elektrolytickým gelem. Nabíečku provozute v dobře větrané místnosti. Pro škody, které vzniknou při použití, ež neodpovídá účelu použití, neposkytue výrobce záruku. Přístro není určen pro průmyslové použití. Rozsah dodávky 1 nabíečka CHARGEBOX nabíecí kabel s 2 připoovacími svorkami 1 nabíecí kabel s 2 kabelovými oky 1 nabíecí kabel se zástrčkou 12 V 1 taška na uschování (vždy podle vybavení) 1 návod k obsluze Popis dílů Q Nabíečka W LED Nabíení E LED Chyba R Upevňovací díry T Síťový kabel se síťovou zástrčkou Y Pól + připoovacího kabelu (červená) U Pól připoovacího kabelu (černá) I Pól + připoovací svorky s rychlým kontaktem (červená), včetně červeného upevňovacího šroubu O Pól připoovací svorky s rychlým kontaktem (černá), včetně černého upevňovacího šroubu P Zástrčka 12 V 42 CZ

5 Úvod / Bezpečnost Technické údae Primární Stanovené vstupní napětí: V ~ 50 / 60 Hz Stanovený vstupní proud: max. 130 mv Sekundární Stanovené vyrovnávací napětí: < 0,5 V DC Nabíecí napětí: 12 V DC Příkon: max. 16,5 W Stanovený vyrovnávací proud: 750 ma ± 10% Zpětný proud*: 20 ma Hodnota šumu**: max. 150 mv Druh krytí: IP 60 (utěsněno proti prachu) Typ baterie: Baterie 12 V olovokyselina (AGM, GEL, MF, otevřená a VRLA) Kapacita baterie: 1,2 Ah - 20 Ah * = Zpětný proud označue proud, který nabíečka spotřebue z baterie, není-li připoen proud sítě. ** = Hodnota šumu popisue hodnoty poruch proudu a napětí. Bezpečnost Bezpečnostní pokyny Neprovozute přístro s poškozeným kabelem, síťovým kabelem nebo zástrčkou. m Pozor! Poškozené síťové kabely znamenaí ohrožení života elektrickým proudem. Síťový kabel nechte v případě eho poškození opravit en autorizovaným a školeným odborným personálem. Nenechávete děti s nabíečkou bez dozoru! Děti nemusí správně odhadnout možná nebezpečí při manipulaci s elektrickými přístroi. Děti a osoby, které nemaí dostatečnou znalost a zkušenost se zacházením se zařízením, nebo eichž tělesné, senzorické nebo duševní schopnosti sou omezeny, nesměí zařízení používat bez dohledu nebo návodu osoby zodpovědné za eich bezpečnost. Nebezpečí výbuchu! Chraňte se před vysoce výbušnou reakcí třaskavého plynu! Plynný vodík může při dobíení a udržovacím nabíení unikat z baterie. Třaskavý plyn e výbušná směs plynného vodíku a kyslíku. Při kontaktu s otevřeným ohněm (plameny, řeřavé uhlíky nebo iskry) dode k výbuchu třaskavého plynu! Prováděte dobíení a udržovací nabíení v místnosti chráněné před povětrnostními vlivy s dobrým větráním. Zaistěte, aby při dobíení a udržovacím nabíení nebyl v blízkosti otevřený oheň (plameny, řeřavé uhlíky nebo iskry)! Nebezpečí výbuchu a požáru! Zaistěte, aby se při použití nabíečky nemohly vznítit výbušné nebo hořlavé látky, např. benzin nebo rozpouštědla! m Nebezpečí poleptání! Chraňte si oči a kůži před poleptáním kyselinou (kyselina sírová) při kontaktu s baterií! Neobracete obliče přímo na připoenou baterii. Noste ochranné brýle! Noste ochranné rukavice! e-li kyselinou sírovou zasažena kůže nebo oči, proplachute příslušné místo velkým množstvím čisté tekoucí vody a ihned vyhledete lékaře! Chraňte se před úderem elektrickým proudem! Při připoování nabíečky použite šroubovák a klíč na šrouby s izolovanou rukoetí! Nepoužívete nabíečku k dobíení a udržovacímu nabíení poškozených nebo zmrzlých baterií! Před připoením k elektrické síti zkontrolute, zda e síťový proud předpisově vybaven 230 V ~ 50 Hz, uzemněným nulovým vodičem, 16 A poistkou a FI spínačem (ochranný spínač proti chybnému proudu)! Připoovacího kabelu určeného na kladný a záporný pól se dotýkete výhradně na izolovaném místě! Montáž, údržbu a péči o nabíečku prováděte en při odpoeném síťovém proudu! Nevystavute nabíečku blízkosti ohně, horku nebo dlouhodobému působení teploty nad 50 C! Při vyšších teplotách automaticky klesá výstupní výkon nabíečky. Nabíečku nepřikryte! CZ 43

6 Bezpečnost / Obsluha Chraňte elektrické kontaktní plochy baterie před zkratem! Nestavte nabíečku na baterii nebo do eí těsné blízkosti! Po ukončení dobíení nebo udržovacího nabíení u baterie trvale zapoené ve vozidle odpote neprve připoovací kabel nabíečky od záporného pólu (černý) baterie. Při provozních poruchách a poškození odpote nabíečku ihned od sítě! Nabíečku nechte opravit pouze autorizovaným a vyškoleným personálem! V případě potřebné opravy se spote s příslušným servisním místem ve Vaší zemi. Před připoením nabíečky se seznamte s údržbou baterie v návodu k obsluze! V návodu k obsluze vozidla se před připoením nabíečky k baterii, která e trvale namontovaná ve vozidle, seznamte s dodržováním elektrické bezpečnosti a údržbou! Při nepoužívání odpote nabíečku od proudové sítě a od baterie! Vlastnosti Toto zařízení e koncipováno k nabíení rozmanitých baterií SLA (stabilizované baterie s kyselinou olovnatou), které se použií v motocyklech a některých iných vozidlech. ako sou např. baterie WET (s kapalným elektrolytem), GEL (s gelovým elektrolytem) nebo baterie AGM (s absorpční tkaninou ze skleněných vláken). eich kapacita se pohybue od 12 V / 1,2 Ah k 12 V / 20 Ah. Připote svorku pólu (černá) U nabíečky k pólu baterie. Připote síťový kabel T k proudové síti. Nabíecí funkce Nabíecí postup se spustí a zařízení automaticky registrue napětí. Činí-li napětí baterie 7,5 ± 0,25 V, zastaví zařízení nabíecí postup a bliká zelená LED Nabíení W. V tomto případě nelze baterii už více nabít. Činí-li napětí baterie 7,5 ± 0,25 V, začne zařízení s intenzitou proudu 0,75 A ± 10% rychlý nabíecí postup a rozsvítí se červená LED Nabíení W. e-li baterie nabita na 14,4 ± 0,25 V, přepne se zařízení do režimu úplného nabití. Rozsvítí se zelená LED Nabíení W a baterie se nabíí eště en se zlomkem intenzity proudu. Nachází-li se baterie eště v nabíecím režimu a zařízení stanoví, že se nábo zmenšil na 13 ± 0,25 V, vrátí se zpět k rychlému nabíecímu režimu. Pak se baterie nabie eště en zlomkem intenzity proudu, až se nábo znovu zredukue na 13 ± 0,25 V. Tímto způsobem se zabrání přebití baterie. Ochranná funkce Převrátil-li výstupní výkon baterie ochranu polarity v nabíecím postupu, rozsvítí se červená LED Chyba E a nabíecí postup se vypne. e-li na výstupní svorce zkrat, neodevzdává nabíečka proud. Odpoení Speciální koncepce zařízení umožňue opětné nabití baterie na téměř 100% eí kapacity. Dále e možné připoit baterii při nepoužívání dlouhodobě k nabíečce, aby se baterie udržovala pokud možno v optimálním stavu, aniž by se poškodila. Odpote zařízení od proudové sítě. Odeměte svorku pólu (černá) U nabíečky od pólu baterie. Odeměte svorku pólu + (červená) Y nabíečky od pólu + baterie. 44 CZ Obsluha Připoení Připote svorku pólu + (červená) Y nabíečky k pólu + baterie. Ochrana proti přehřátí Pokud se přístro při nabíení přehřee, automaticky se výstupní výkon sníží. To chrání přístro před poškozením.

7 Údržba / Zlikvidování / Informace Údržba Přístro e bezúdržbový. Zlikvidování Obal se skládá z ekologicky vhodných materiálů, které můžete zlikvidovat v místních recyklačních střediscích. Elektrické přístroe neodhazute do domácího smetí! Informace Servis Své přístroe nechete opravovat pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím se zaistí, že zůstane zachována bezpečnost přístroe. Technické změny ve smyslu dalšího vývoe sou vyhrazeny. CZ 45
