Ultradisc UVOD. Sítotisková barva vytvrzovaná ultrafialovým zářením pro všechny formáty optických disků

Transkript

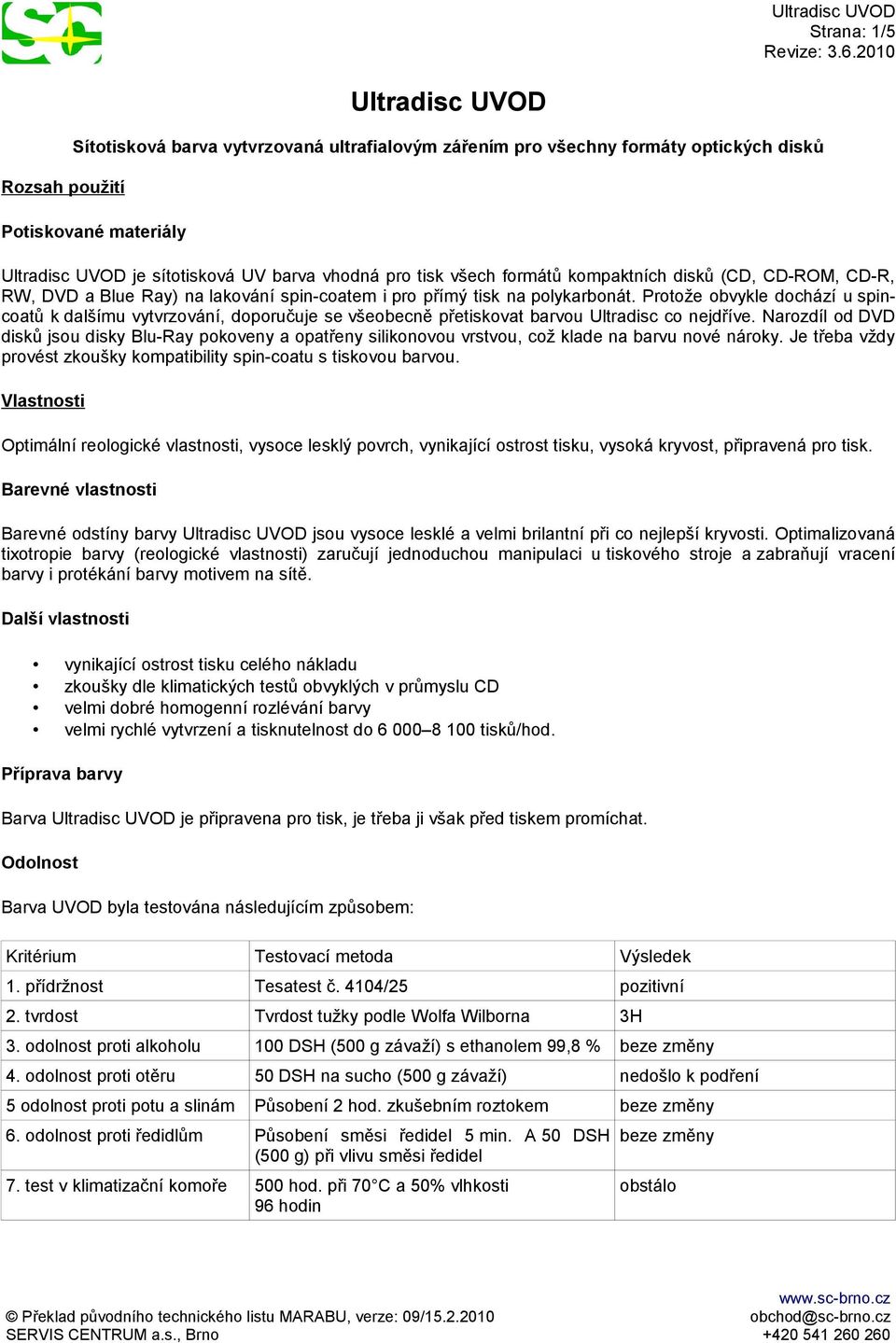

1 Strana: 1/5 Rozsah použití Ultradisc UVOD Sítotisková barva vytvrzovaná ultrafialovým zářením pro všechny formáty optických disků Potiskované materiály Ultradisc UVOD je sítotisková UV barva vhodná pro tisk všech formátů kompaktních disků (CD, CD-ROM, CD-R, RW, DVD a Blue Ray) na lakování spin-coatem i pro přímý tisk na polykarbonát. Protože obvykle dochází u spincoatů k dalšímu vytvrzování, doporučuje se všeobecně přetiskovat barvou Ultradisc co nejdříve. Narozdíl od DVD disků jsou disky Blu-Ray pokoveny a opatřeny silikonovou vrstvou, což klade na barvu nové nároky. Je třeba vždy provést zkoušky kompatibility spin-coatu s tiskovou barvou. Vlastnosti Optimální reologické vlastnosti, vysoce lesklý povrch, vynikající ostrost tisku, vysoká kryvost, připravená pro tisk. Barevné vlastnosti Barevné odstíny barvy Ultradisc UVOD jsou vysoce lesklé a velmi brilantní při co nejlepší kryvosti. Optimalizovaná tixotropie barvy (reologické vlastnosti) zaručují jednoduchou manipulaci u tiskového stroje a zabraňují vracení barvy i protékání barvy motivem na sítě. Další vlastnosti vynikající ostrost tisku celého nákladu zkoušky dle klimatických testů obvyklých v průmyslu CD velmi dobré homogenní rozlévání barvy velmi rychlé vytvrzení a tisknutelnost do tisků/hod. Příprava barvy Barva Ultradisc UVOD je připravena pro tisk, je třeba ji však před tiskem promíchat. Odolnost Barva UVOD byla testována následujícím způsobem: Kritérium Testovací metoda Výsledek 1. přídržnost Tesatest č. 4104/25 pozitivní 2. tvrdost Tvrdost tužky podle Wolfa Wilborna 3H 3. odolnost proti alkoholu 100 DSH (500 g závaží) s ethanolem 99,8 % beze změny 4. odolnost proti otěru 50 DSH na sucho (500 g závaží) nedošlo k podření 5 odolnost proti potu a slinám Působení 2 hod. zkušebním roztokem beze změny 6. odolnost proti ředidlům Působení směsi ředidel 5 min. A 50 DSH (500 g) při vlivu směsi ředidel 7. test v klimatizační komoře 500 hod. při 70 C a 50% vlhkosti 96 hodin beze změny obstálo

2 Strana: 2/5 Podrobnosti zkušebních podmínek: 1. Páska TESA č. 4104/25 mm od firmy Beiersdorf se silným tlakem palce nalepí a krátkým trhnutím strhne. Tento test se opakuje na dvou různých místech. Pokud nedojde ke strhnutí barvy, jsou požadavky na přídržnost splněny. 2. Test se provádí tužkovým měřičem tvrdosti (Erichsen) DSH (dvojitý tah) papírem napuštěným etanolem (99,8%). 4. Odolnost proti otěru testovacím přístrojem firmy Pruefbau se závažím 500 g a s různými třecími podložkami. 5. Test odolnosti proti potu a slinám podle DIN 53160: Doba působení zkušebního roztoku 2 hodiny. 6. Odolnost proti ředidlům podle DIN 16524: Působení směsi ředidel 5 minut a 50 DSH s papírem napuštěným směsí ředidel. (zkušební chemikálie: 30 obj. % ethylacetát, 10 obj. % ethylglykol, 10 obj. % aceton, 30 obj. % ethylalkohol,a 20 obj. % toluen) 7. Test v klimatizační komoře proveden přístrojem na provádění testu v klimatizační komoře firmy Heraeus- Voetsch, typ Vytvrzování Barva Ultradisc UVOD se vytvrzuje velmi rychle. Sušící UV jednotka se střednětlakým rtuťovým hořákem (výkon W/cm) barvu vytvrdí. Všeobecně je rychlost vytvrzování závislá na konstrukci UV sušárny (reflektoru), počtu, stáří a výkonu UV zářičů, natisknuté vrstvě barvy, odstínu a rychlosti chodu stroje (počtu taktů). Sortiment Základní odstíny viz barevná karta systém Ultracolor UVOD 922 světle žlutá UVOD 924 střední žlutá UVOD 926 oranžová UVOD 932 šarlatová UVOD 934 karmínová UVOD 936 magenta UVOD 950 fialová UVOD 952 ultramarín UVOD 956 brilantní modrá UVOD 960 modrozelená UVOD 962 trávově zelená UVOD 970 bílá UVOD 980 černá Všechny odstíny jsou vzájemně míchatelné. Míchání s jinými odstíny není možné, pokud mají být zachovány speciální vlastnosti této barvy. 13 základních odstínů je uloženo v software Marabu-ColorFormulator (MCF). Jsou základem pro výpočet individuálních receptur i pro míchání v systémech Pantone, Pantone-Metalic Guide, HKS, a RAL. Všechny receptury jsou uloženy v software Marabu-ColorManager (MCM2), kde je lze zjistit. Žádný z použitých pigmentů neobsahuje ve své chemické struktuře těžké kovy, podle EEC normy EN 71, díl 3, Bezpečnost hraček, Migrace určitých prvků. Vysoce krycí bílé odstíny Všechny krycí bílé jsou vysoce lesklé, jsou z hlediska viskozity připraveny pro vysoké rychlosti tisku ( taktů/ min.) a vyznačují se nejvyšším možným stupněm bělosti. Pro přetisk bezvodými UV vytvrditelnými rastrovými barvami doporučujeme použít barvu Ultraset UVOS. UVOD 170 krycí bílá Lesklá, vhodná na DVD/CD. Vynikající výsledky testu rovinnosti (tilt) a velmi dobrá přetiskovatelnost ofsetem (až 135 tisků/min.). UVOD 171 krycí bílá Vysoce lesklá, vhodná na CD/DVD, dobrá přetiskovatelnost ofsetem (až 135 tisků/min.). UVOD 172 krycí bílá Hedvábně lesklá, vhodná na DVD/CD. Vynikající výsledky testu rovinnosti (tilt) a velmi dobrá přetiskovatelnost ofsetem (až 135 tisků/min.). Homogenní povrch zakrývá nedostatky. UVOD 173 krycí bílá Vysoce lesklá, vhodná na CD/DVD. Zvláště pro vysoce rychlé stroje až do 135 taktů. Vysoce reaktivní, dobrá přetiskovatelnost ofsetem (až 135 tisků/min.).

3 Strana: 3/5 UVOD 179 krycí bílá Lesklá a levná, vynikající vlastnosti při tisku, velmi dobré homogenní rozlévání barvy, vhodná na CD/CD- R(až 135 tisků/min.). Krycí odstíny (rotační tisk) Ultrastar UVS 170 krycí bílá Vysoce viskózní krycí bílá pro použití v rotačním sítotisku nebo flexotisku, velmi dobře přetiskovatelná ofsetem. Vysoce krycí černé odstíny UVOD 180 krycí černá Vysoká kryvost, hluboká černá. UVOD 181 krycí černá matná Vysoká kryvost, hluboká černá se sametovým povrchem. Je možné ji použít pro speciální matné efekty i parciální přelakování lesklým lakem. Standardní rastrové odstíny UVOD 429 Euro žlutá (Yellow) UVOD 439 Euro červená (Magenta) UVOD 459 Euro modrá (Cyan) UVOD 489 Euro černá (Black) Doporučené pořadí tisku: Yellow, Magenta, Cyan, Black Vysoce transparentní rastrové odstíny UVOD 428 Euro žlutá (Yellow) UVOD 438 Euro červená (Magenta) UVOD 458 Euro modrá (Cyan) UVOD 488 Euro černá (Black) Vysoce transparentní rastrové odstíny s nižší hustotou (light) UVOD 425 Euro žlutá (Yellow) UVOD 435 Euro červená (Magenta) UVOD 455 Euro modrá (Cyan) UVOD 485 Euro černá (Black) Pigmentace této rastrové sady je v porovnání s vysoce transparentní rastrovou sadou snížena o 20 % a je proto vhodná pro tisk pleťových tónů. Obě vysoce transparentní sady lze libovolně přetiskovat. Bronzi (k míchání s UVOD 912) S-UV 191 vysoce lesklá stříbrná (5:1) S-UV 193 plná světlá zlatá (4:1) S-UV 193 plná zlatá (4:1) Směsi s bronzovými pastami jsou skladovatelné 6 měsíců. Fluorescenční odstíny UVOD 320 fluorescenční žlutá UVOD 323 fluorescenční oranžová UVOD 331 fluorescenční červená UVOD 333 fluorescenční růžová UVOD 364 fluorescenční zelená Pokud přidáme do základních odstínů UVOD fluorescentní odstíny, omezuje se doba zpracování na 8 hodin.

4 Strana: 4/5 Přídavné prostředky Speciální pojivo UVOD 904 Používá se k individuálnímu zředění základních odstínů lakem. Tiskový lak UVOD 912 Vysoce lesklý lak k lakování ofsetových a sítotiskových rastrových tisků. Ochranný lak UVOD 913 Hedvábně lesklý tiskový lak určený k přelakování ofsetových nebo sítotiskových rastrových motivů. Ochranný lak UVOD 914 Tato vrstva se používá jako přídavná ochranná vrstva nanášená sítotiskem. Snižuje choulostivost povrchu CD-R a zlepšuje obecně manipulaci. Homogenní povrch lze výborně přetiskovat dalšími výrobky UVCD-MW nebo pro grafické ztvárnění základními odstíny řady Ultracolor. Popisovatelný matný lak UVOD-ML UVOD-ML se výborně hodí na sítotiskové i ofsetové tisky. Povrch lze velmi dobře popisovat obvyklými popisovači odolnými proti vodě. UVOD-ML lak lze rovněž přetiskovat základními odstíny řady UVOD. Transparentní pasta UVOD 409 Tixotropní pasta pro rastrový tisk, negativní tisk nebo tisk velmi jemných linek. Kromě toho může snížit optickou hustotu rastrových odstínů. UVOD-IJL, lak pro přetisk ink-jetovými barvami Matný lak připravený pro tisk je určen jako podklad na CD-R a DVD-R pro profesionální následnou dekoraci inkjetovými tiskárnami např. zn. Primera, Epson nebo Canon. Při tomto potisku je vodová ink-jetová barva absorbována vrstvou matného laku a velmi rychle zaschne jako otěru vzdorující dekorace. Pro UV vytvrzení stačí jedna UV stanice při rychlosti tisku do 75 taktů/min. Pro nákladnější aplikace s vyšší brilancí je možné provést podtisk bílou UVOD 170. Pomocné prostředky Ředidlo UVV1 nebo UVV2 Ředidlo pro snížení viskozity. Přidáváme max % váhových. Většímu přídavku ředidla je třeba se vyhnout, může snížit rychlost vytvrzování a povrchovou tvrdost natisknutého barvového filmu. Prostředek pro roztékání UV-VM Slouží k odstranění problémů s roztékáním barvy (např. bubliny apod.). Přidává se : 0,5 1,5 váhových procent. (Příliš vysoký přídavek UV-VM může snížit adhezi při přetisku. Zahušťovací prostředek STM Pomocný přípravek pro zvýšení viskosity barvy. Přidává se: 0,5 2 váhových procent. Dobře promíchat! Doporučujeme použití míchacího zařízení. Čištění Čističe UR 3 (bod vzplanutí 42 C) nebo UR 4 (bod vzplanutí 52 C) Vydatnost S jedním kg barvy lze při použití tkaniny potisknout celoplošně CD, při čárových motivech (např. při pokrytí 25 %) asi kusů.

5 Strana: 5/5 Tkaniny, šablony Obecně lze použít tkaniny od do Důležitá je plátnová vazba 1:1 a vysoké a rovnoměrné napnutí >18 N. Doporučení standardní odstíny: rastry: /31až krycí bílá: CD-R Match, fluorescentní, MW, bronzi: nebo Ink-jet lak UVOD-IJL: nebo Pro UV bary lze použít všechny na trhu obvyklé kapilární filmy (12 18 mikronů) nebo kopírovací vrstvy popř. kombinované šablony. Důležité je, zvláště pro rastrový tisk, aby max. vrstva emulze nad tkaninou nebyla větší než 5 mikronů. Skladovatelnost Skladovatelnost velmi silně závisí na receptuře/reaktivitě barvového systému a teplotě při skladování.v originálních uzavřených nádobách činí pro všechny odstíny UVOD, všechny odstíny bílé UVOD, fluorescenční odstíny, UVOD-IJL a UVCD-MW 1 rok ve tmě a při skladovací teplotě C. Při jiných podmínkách, zvláště vyšších skladovacích teplotách se skladovatelnost zkracuje. Na tyto případy se záruka Marabu nevztahuje. Značení Pro barvu Ultradisc UVOD a její pomocné a přídavné prostředky jsou k dispozici aktuální listy bezpečnostních údajů podle směrnice EC 1907/2006, které informují o všech bezpečnostně relevantních údajích, včetně značení podle aktuálního nařízení o nebezpečných látkách a směrnic EU. Označení je rovněž uvedeno na etiketách. Prosím, vyžádejte si listy bezpečnostních údajů. Bezpečnostní pravidla pro práci se sítotiskovými UV-barvami Doporučujeme věnovat manipulaci s UV-barvami a pomocnými prostředky zvýšenou pozornost. Dbejte pokynů na etiketách a v bezpečnostně technických listech. Pokyn Naše aplikačně technické poradenství, slovní písemné i provedenými zkouškami odpovídá dnešnímu stavu našich vědomostí a má za úkol informovat o našich výrobcích a jejich možnostech použití. Neznamená zaručení určitých vlastností výrobků nebo jejich vhodnosti k určitému konkrétnímu účelu a neosvobozuje vás tedy od vlastních zkoušek, kterými určíte vhodnost našich výrobků pro váš předpokládaný technologický postup a účel použití. Za volbu a vyzkoušení barvy na konkrétní účel použití jste odpovědní pouze vy sami. Pokud by přece jen měla firma ručit za škody tak pouze za škody, které nebyly způsobeny úmyslně nebo nedbalostí a do hodnoty zboží, které jsme dodali a vy použili.
