1 STŘEDOŠKOLSKÁ ODBORNÁ ČINNOST Obor: 11. Stavebnictví, architektura a design interiérů SOŠ a SOU stavební Kolín studie a řešení exteriéru Tomáš Zoubek Patrik Kučera SOŠ a SOU stavební Kolín, Pražská

2 HLAVNÍ PROBLÉMY I. Chybějící dokumentace II. Nevzhledný exteriér budov areálu III. Chybějící multifunkční sál v prostorách školy IV. Nepřehlednost komplexu

3 I. Chybějící dokumentace Areál se skládá z více objektů, postupně připravovaných bez koncepce. Komplex nesloužil původně školství. Od roku 1979 slouží jako školské zařízení. Kompletní dokumentace nebyla nikdy zpracována.

4 II. Nevzhledný exteriér budov Jednotlivé objekty byly stavěny odlišnými technologiemi s různými povrchovými úpravami. V roce 2000 byly provedeny drobné úpravy povrchu a nastříkány břízolitem do dvou odstínů - viz obrázky na fotodokumentaci.

5 III. Chybějící multifunkční sál v prostorách školy Na naší škole chybí: Reprezentativní prostory pro konání přednášek Prostory pro předvádění akcí firem Prostory pro studentské akce

6 IV. Nepřehlednost komplexu Přístavbami nových budov vznikl nepřehledný labyrint. Orientace je zavedena pouze podle čísel místností. Návštěvník i student se při návštěvě, či v počátcích studia těžce orientuje.

7 CÍL PRÁCE I. Zpracování studie areálu školy v digitální podobě II. Návrh barevného řešení fasády III. Návrh umístění multifunkčního sálu IV. Zpřehlednění systému budov

8 POSTUP PRÁCE 1. Získání informací o současném stavu Pořízení fotodokumentace současného stavu areálu Vyhledání areálu na katastru nemovitostí (zjištění přesného půdorysu) 2. Úprava a doplnění stávající projektové dokumentace Doměření a dokreslení chybějících částí 3. Rozdělení areálu na jednotlivé úseky 4. Návrh a design fasády školního areálu se zvýrazněním hlavního vstupu 5. Nástavba multifunkčního sálu v prostorách školy

9 Fotodokumentace současného stavu Střední dvůr atrium Pohled severozápad Hlavní vstup

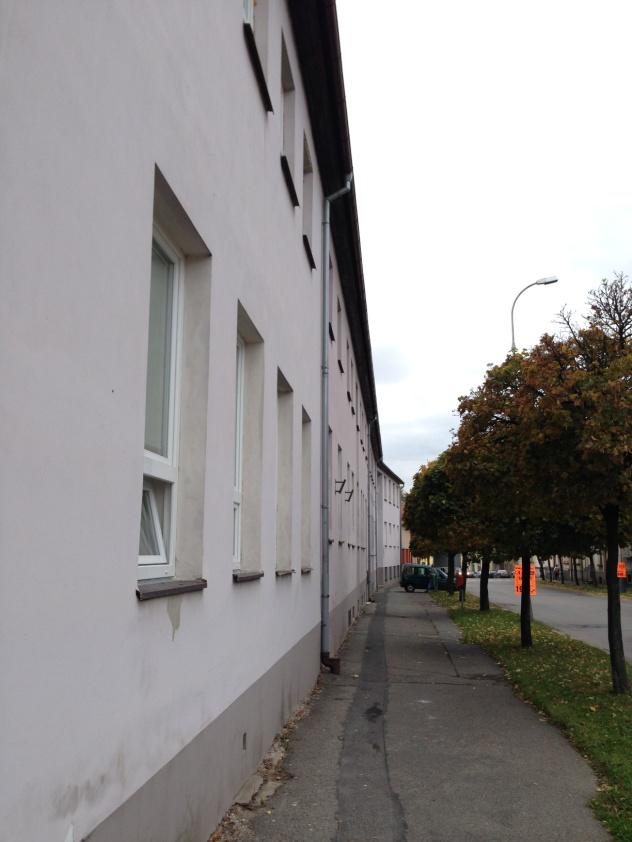

10 Zadní vjezd do areálu Zadní dvorní část - sever Uliční pohled - jih

11 Mapa areálu v katastru nemovitostí

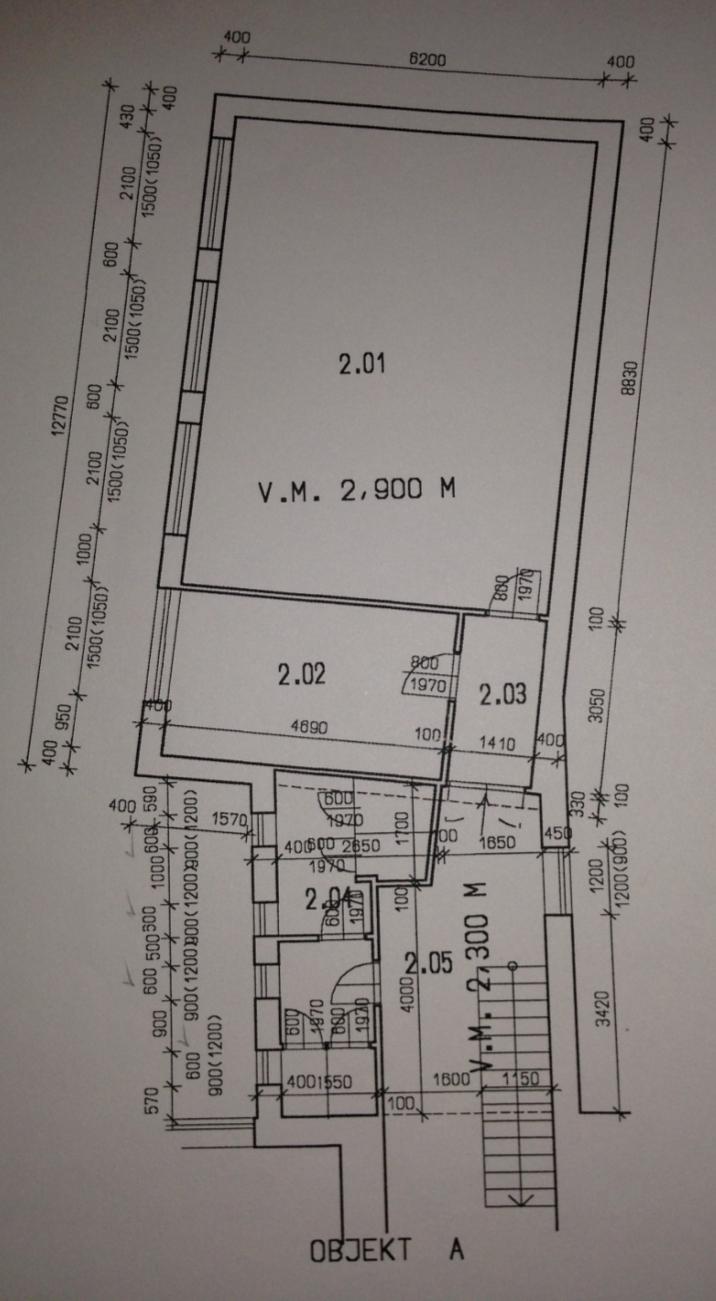

12 Stávající projektová dokumentace

13 PLNĚNÍ CÍLŮ PRÁCE a) Doplnění projektové dokumentace s digitální dokumentací komplexu studie b) Navržení nové fasády zvýraznění budov c) Označení jednotlivých budov, podlaží a místností pro snazší orientaci d) Provedení návrhu nového multifunkčního sálu

14 PLNĚNÍ CÍLŮ PRÁCE a) Doplnění projektové dokumentace s digitální dokumentací komplexu studie b) Navržení nové fasády zvýraznění budov c) Označení jednotlivých budov, podlaží a místností pro snazší orientaci d) Provedení návrhu nového multifunkčního sálu

15 Vizualizace vypracované digitální dokumentace stávajícího stavu

16 PLNĚNÍ CÍLŮ PRÁCE a) Doplnění projektové dokumentace s digitální dokumentací komplexu studie b) Navržení nové fasády zvýraznění budov c) Označení jednotlivých budov, podlaží a místností pro snazší orientaci d) Provedení návrhu nového multifunkčního sálu

17 Inspirace při tvorbě fasády Poliklinika Opatovská, Praha 4 Ing. Zdeněk Havlina, Ing. arch. Tomáš Horský, Ing. arch. Patrik Hoffman - 3.Místo fasáda 2010 /rekonstrukce/ Bytový dům Planets, Kolín Ing. arch. Zdeněk Kozub

18 První verze návrhu fasády

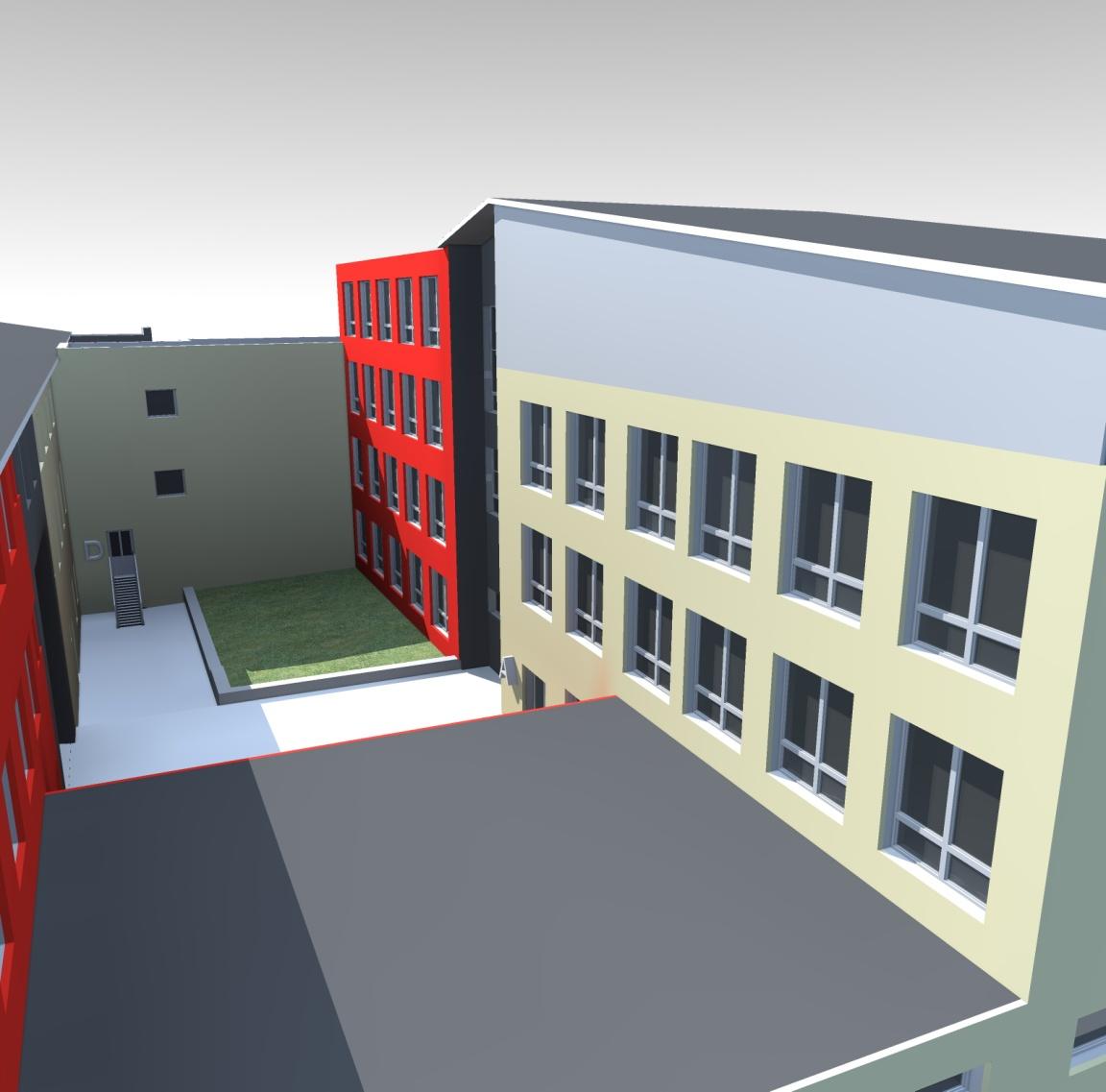

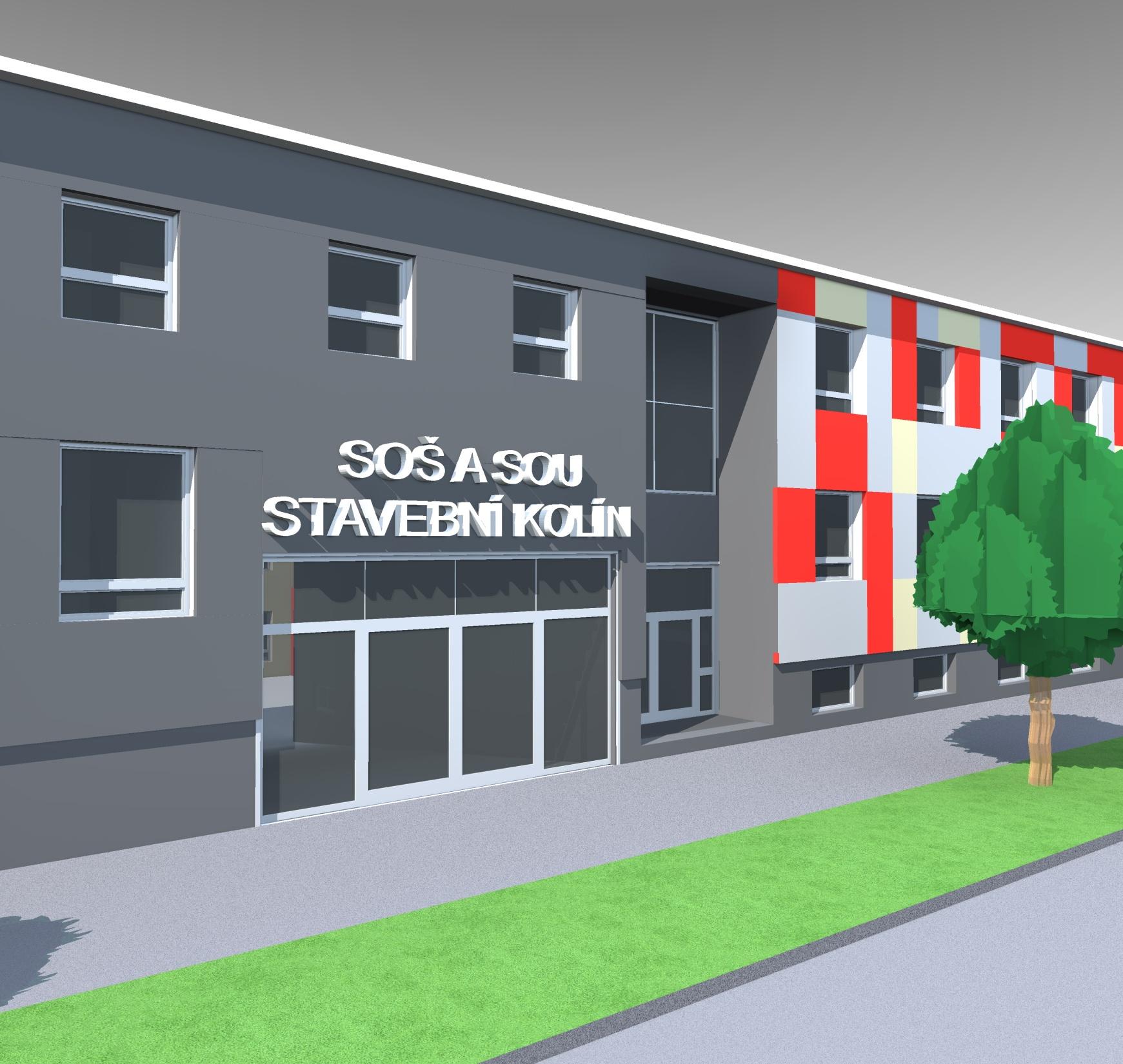

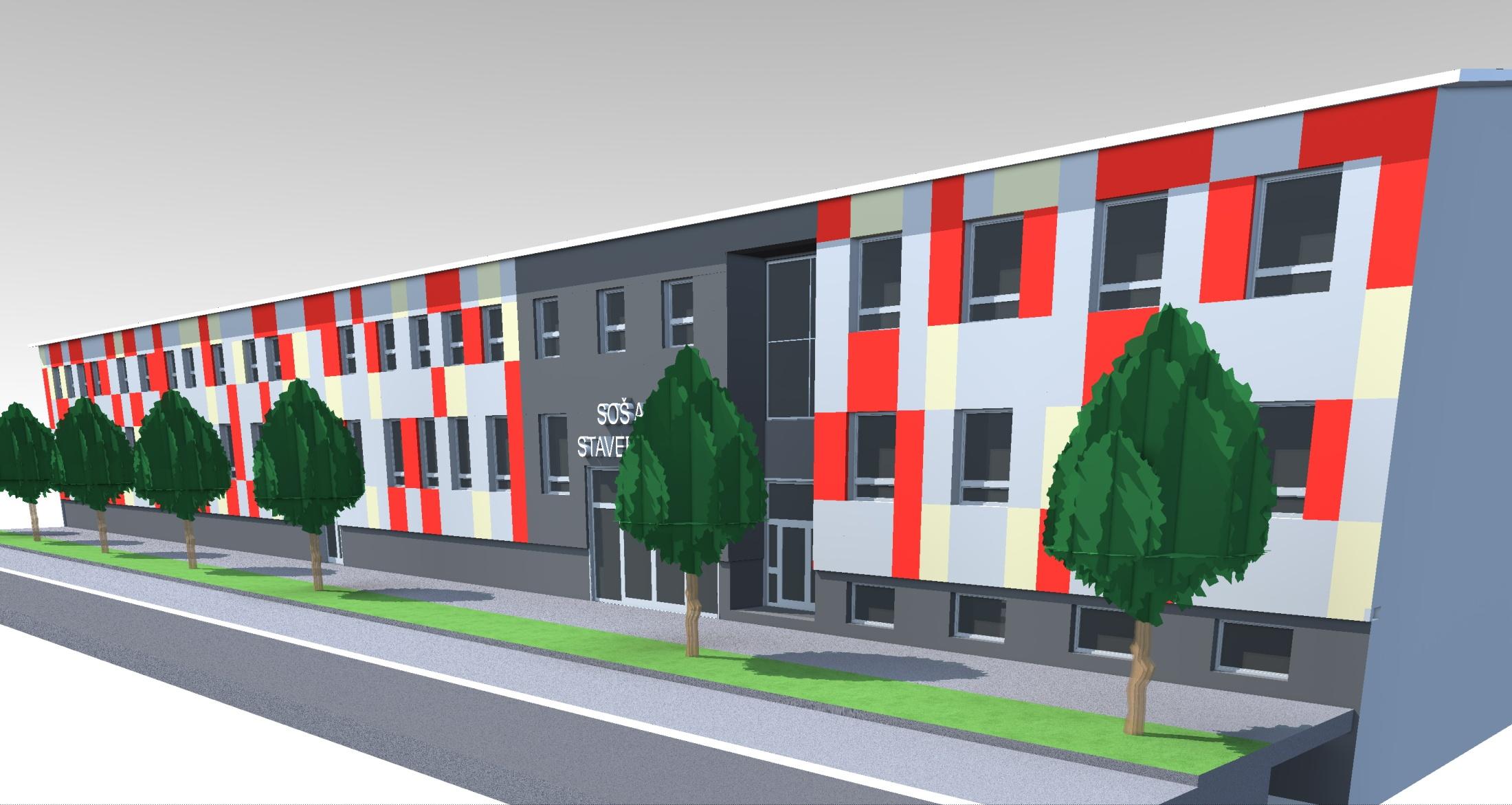

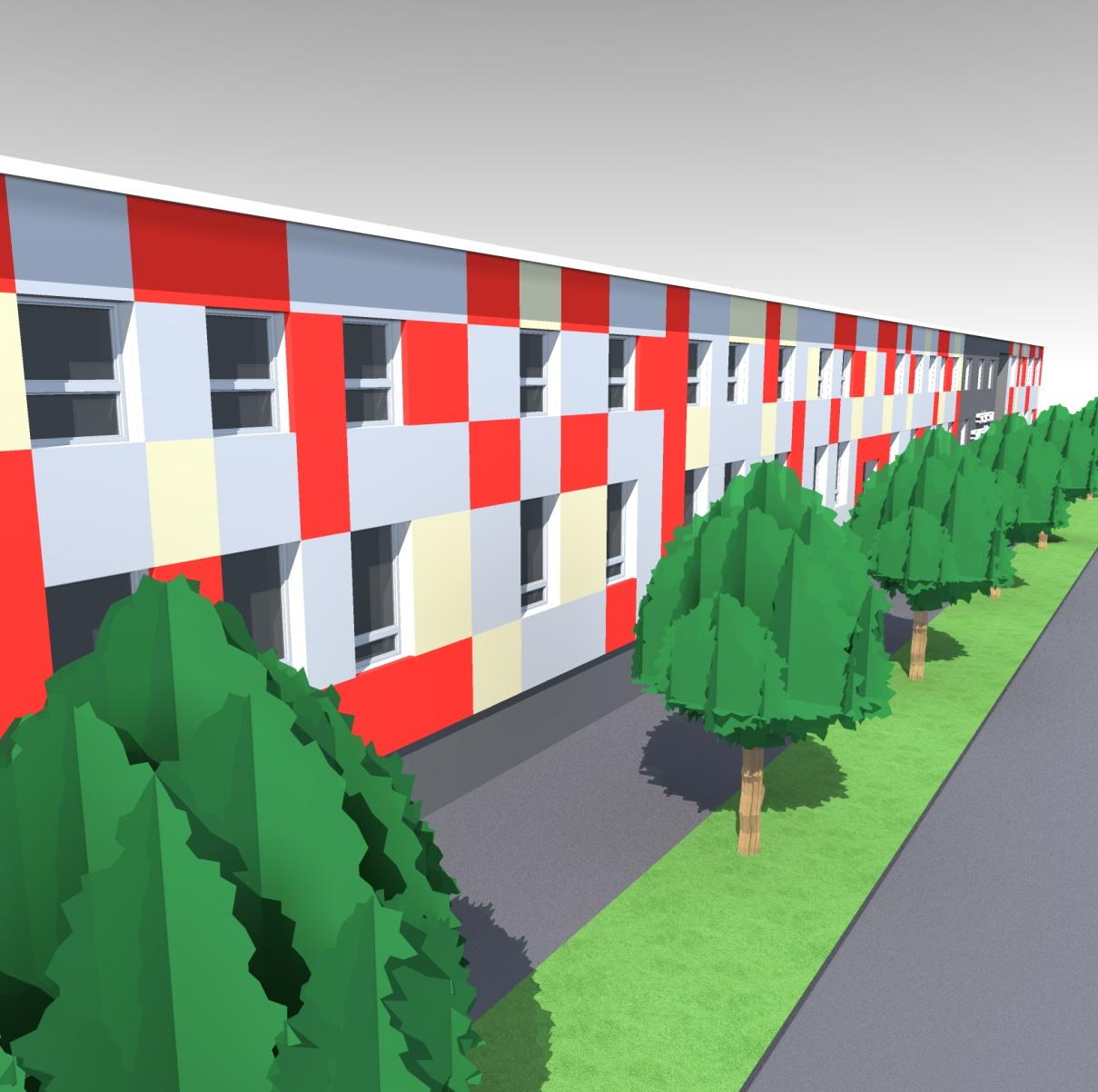

19 Konečná verze zhotovení návrhu fasády

20

21

22

23

24

25

26

27

28

29

30 PLNĚNÍ CÍLŮ PRÁCE a) Doplnění projektové dokumentace s digitální dokumentací komplexu studie b) Navržení nové fasády zvýraznění budov c) Označení jednotlivých budov, podlaží a místností pro snazší orientaci d) Provedení návrhu nového multifunkčního sálu

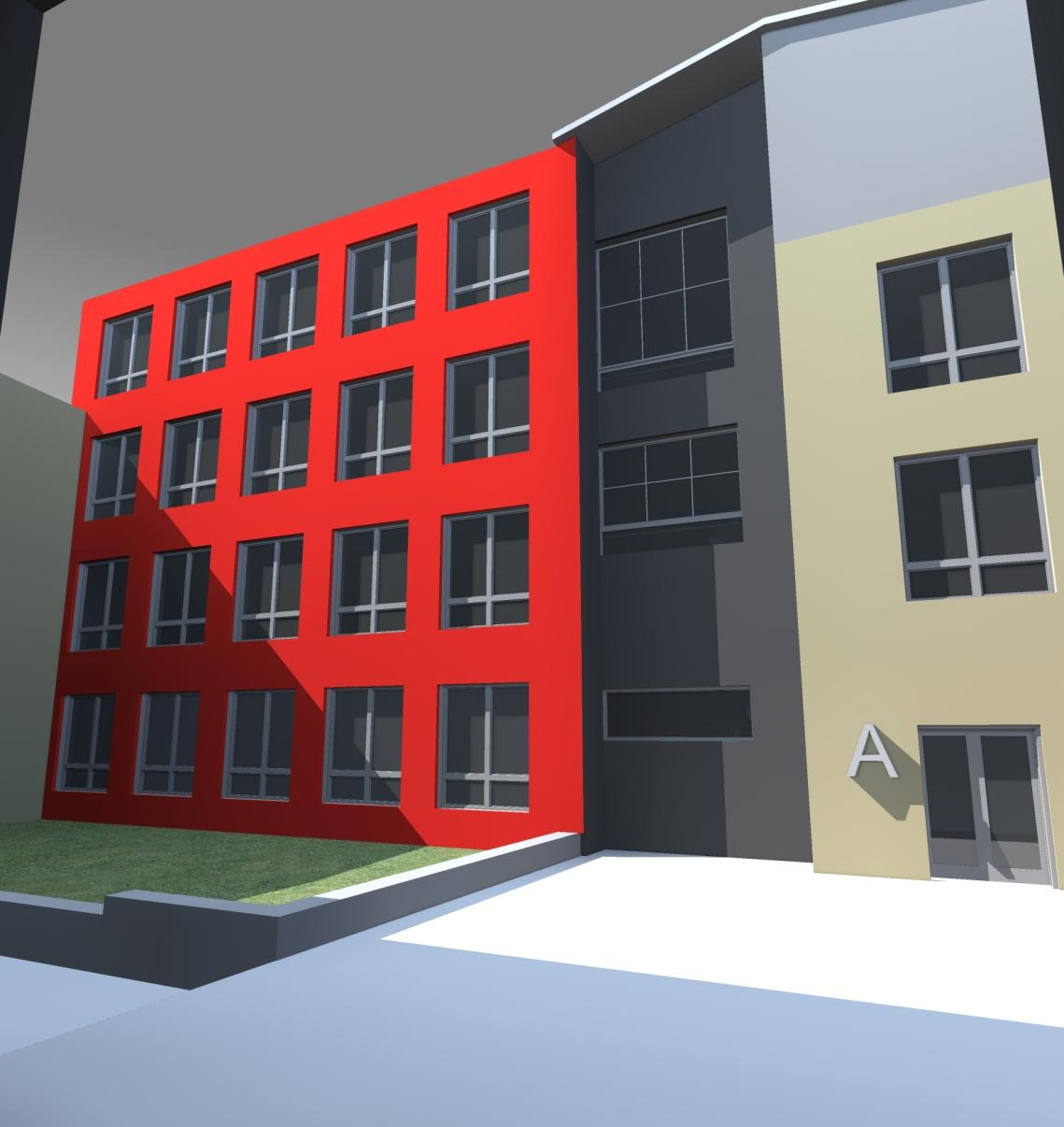

31 Označení budov E

32 Označení podlaží a místností Suterén A0.1, A0.2, A Budova A 1.nadzemní podlaží A1.1, A1.2, A nadzemní podlaží A2.1, A2.2, A nadzemní podlaží A3.1, A3.2, A3.3...

33 PLNĚNÍ CÍLŮ PRÁCE a) Doplnění projektové dokumentace s digitální dokumentací komplexu studie b) Navržení nové fasády zvýraznění budov c) Označení jednotlivých budov, podlaží a místností pro snazší orientaci d) Provedení návrhu nového multifunkčního sálu

34 Návrh nového multifunkčního sálu PŘED PO

35 Návrh nového multifunkčního sálu - interiér

36

37 DĚKUJEME ZA POZORNOST
