1 TECHNICKÝ A ZKUŠEBNí ÚSTAV STAVEBNí PRAHA, s.p. Technical and Test Institute for Construction Prague Akreditovaná zkušební laborator, Autorizovaná osoba, Certifikacní orgán, Notifikovaná osoba, Inspekcní orgán Accredited Testing Laboratory, Authorized Body, Certification Body, Notified Body. Inspection Body Autorizovaná osoba 204 podle rozhodnutí ÚNMZ C. 29/2006 PobockaOBOO - Požární bezpecnost staveb vydává podle ustanovení zákona C. 22/1997 Sb., o technických požadavcích na výrobky a o zmene a doplnení nekterých zákonu, v platném znení, a 2 a 3 narízení vlády C. 163/2002 Sb., ve znení narízení vlády C. 312/2005 Sb. STAVEBNí TECHNICKÉ OSVEDCENí I c I na výrobek: Tesnení prostupu kabelových tras a potrubí: protipožární pruchodky s rámy typu R, RS, G a B typ / varianta: ROXTEC lg: Výrobce: Výrobna: Zakázka: žadateli: Roxtec CZ s.r.o. Zpracovatel tohoto stavebního technického osvedcení: Kotlaska 5/64, Praha 8 Roxtec International AB Box 540, Rombvagen 2, S Karlskrona, Švédsko Roxtec International AB Rombvagen 2, S Karlskrona, Švédsko Z Autorizovaná osoba 204 tímto stavebním technickým osvedcením osvedcuje údaje o technických vlastnostech výrobku, jejich úrovni a postupech jejich zjištování ve vztahu k základním požadavkum uvedeným v príloze C. 1 narízení vlády c. 163/2002 Sb., v platném znení. Osvedcení je technickou specifikací urcenou k posouzení shody uvedeného výrobku. Pocet stran stavebního technického osvedcení vcetne strany titulní: 5 Platnost osvedcení do: 30. cervna 2012 /i;ac tlh / Ing. Katerina Kubícková vedoucl posuzovatel h~~ Ing. Jaroslav Urban zástupce vedouclho autorizované osoby 204

2 TZÚS Praha, s.p. - pobocka PBS Str.: 2/5 1. Popis výrobku a vymezení zpusobu jeho použiti ve stavbe: Kabelové ucpávky a tesnící systémy prostupu potrubí - pruchodky ROXTEC s rámy typu R, RS, G a B jsou speciální stavebnicové konstrukce, které slouží pro dotesnení kabelu nebo trub v prostupech kabelových tras nebo potrubí požárne delícími stavebními konstrukcemi. Systém je vytvoren tak, aby uspokojil vysoké nároky na funkcnost v ruzných aplikacích, at už se jedná o skrínové instalace pro ochranu citlivých zarízení pred vlivy prostredí, instalace s požadovanou požární odolností nebo vodotesné ci plynotesné aplikace. Pruchodky jsou navrženy jako rozebíratelné v bezúdržbovém provedení. Prostupy kabelových tras a potrubí tesnené pomocí pruchodek ROXTEC splnují požadavky na požární odolnost (klasifikace podle CSN EN : 2004) E115, EI 20, EI 30, EI 45, EI 60, EI 90 a EI120 (v závislosti na typu pruchodky a prostupujících instalací). Pruchodky ROXTEC mohou být použitelné v tuhých stropních konstrukcích (železobetonová stropní deska), v tuhých stenových konstrukcích a v nekterých prípadech i v lehkých stenových konstrukcích (sendvicová stena). Pruchodky ROXTEC se skládají z rámu, tesnících modulu instalovaných kolem každého kabelu ci trubky a kompresní jednotky. Rámy jsou vyrobeny z mekké oceli a opatrené základním náterem ci pozinkované, nebo jsou vyrobeny z kyselinovzdorné nerez oceli. Pro pravoúhlé otvory jsou používány rámy G a B, pro kruhové otvory jsou používány rámy R a RS. Díky multidiametrální technologii jsou pulené moduly vyrobené z pryže na bázi EPDM a mají odstranitelné vrstvy a stredové jádro, což umožnuje utesnit jedním modulem kabely a trubky s ruznými prumery a to postupným odstranováním vrstev z každé poloviny modulu. Kompresní jednotka je bud integrovaná v telese pruchodky nebo se vkládá do rámu jako jediný díl a behem nekolika sekund utesní celý systém. Je vždy opatrena šrouby s dvoucestným závitem, které ji pri demontáži mechanicky roztáhnou do puvodního tvaru, címž umožnují dodatecné zmeny ci preinstalování celého systému. Pruchodky musí být osazeny u obou lícu steny nebo stropní konstrukce nebo se osadí pruchodky na jeden líc a druhý líc se dotesní minerální vlnou ti. min 50 mm a objemové hmotnosti 110 kg.m 3. Mezera mezi vnitrním povrchem chránicky nebo otvoru ve stavební požárne delící konstrukci a vnejším povrchem pruchodky musí být minimální, pricemž osazovací límec predstupuje pred líc steny nebo stropu. Pruchodky s kruhovým rámem R Rám R je tesnící systém pro nekolikanásobný pruchod kabelu nebo trubek kruhovým otvorem. Rámy lze instalovat do chránicek a kruhových otvoru. Rám R má kruhové telo se ctvercovým otvorem, do kterého jsou montovány multidiametrální moduly. Prední a zadní cásti rámu (cela) jsou spojeny pomocí šroubu a matek, jejich dotažením dojde k dotesnení. Velikosti rámu jsou R 70 až R 200. Rámy R mají objímky z galvanizované oceli natrené epoxidovou barvou nebo z kyselinovzdorné nerez oceli. Každá pruchodka sestává z rámu R vyrobeného z oceli a elastomeru Roxylon a z multidiametrálních modulu. Vnitrní prostor obvodového rámu je vyplnen prostupujícími kabely nebo trubkami, které jsou osazené v multidiametrálních modulech (v jednom modulu je osazen vždy jeden kabel nebo trubka). Zbývající prostor obvodového ocelového rámu je vyplnen plnými multidiametrálními moduly s jádrem nebo plnými kompenzacními moduly bez otvoru pro kabely nebo trubky. Celý prostor obvodového rámu musí být zcela vyplnen moduly. Celá konstrukce pruchodky je stažena pomocí ocelových šroubu. Po prošroubování dojde k sevrení multidiametrálních modulu a k jejich vzájemnému rozeprení. Pruchodky s kruhovým rámem RS Rám RS je tesnící systém pro pruchod jednoho kabelu nebo trubky kruhovým otvorem. Rámy lze instalovat do chránicek a kruhových otvoru. Každé tesnení má 2 poloviny a stred tesnení je možné prizpusobit kabelum a trubkám ruzné velikosti. Velikosti rámu jsou RS 23 až RS 125. Rámy RS mají objímky z oceli natrené barvou nebo z kyselinovzdorné nerez oceli. Každá pruchodka sestává z rámu RS vyrobených z oceli a elastomeru Roxylon. Vnitrní ~QÁ O ob~od~v~ho rámu j,e vy?lnen pr?stupujíc~m k~belem neb~ tru.bkou, které jsou osazen' :c.ušce/v';o a tesnenl - gumovem telese (v jednom ramu je osazen vzdy jeden kabel nebo trubk ~ ~<4' %~ gumového telesa a k jeho rozeprení v rámu. konstrukce pruchodky je stažena pomoci ocelových šroubu. Po prošroubováni dojd!5sevw?" 4..,~QJ J{ '" ÚNMZ A j I! f f ji I

3 TZÚS Praha, s.p. - pobocka PBS Str.: 3/5 Pruchodky s pravoúhlým rámem G Rám G je tesnící systém pro nekolikanásobný pruchod kabelu nebo trubek obdélníkovým nebo ctvercovým otvorem. Rámy G jsou pravoúhlé a svarované, mají prírubu 60 mm a jsou dodávané jako jednoduché nebo kombinované v ruzné konfiguraci. Rám G muže být do konstrukce zalit, privaren nebo primontován. Velikosti rámu jsou G 2 až G Každá pruchodka se skládá z rámu G, který je vyroben z lakované, galvanizované nebo kyselinovzdorné oceli, multidiametrálních modulu, vymezovacích desticek (vyrobených z galvanizované nebo nerezové oceli nebo z hliníku) a kompresní jednotky. Kompresní jednotku je možno umístit v horní cásti rámu nebo v dolní cásti rámu nebo uprostred rámu mezi moduly. Vymezovací desticky se umístují mezi každou radu multidiametrálních modulu a mezi multidiametrální moduly a kompresní jednotku. Vnitrní prostor obvodového rámu je vyplnen prostupujícími kabely nebo trubkami, které jsou osazené v multidiametrálních modulech (v jednom modulu je osazen vždy jeden kabel nebo trubka). Zbývající prostor obvodového ocelového rámu je vyplnen plnými multidiametrálními (kompenzacními) moduly bez otvoru pro kabely nebo trubky. Celý prostor obvodového rámu musí být zcela vyplnen moduly. Celá konstrukce pruchodky je stažena pomocí ocelových šroubu. Pruchodky s pravoúhlým rámem B Rám S je tesnící systém pro nekolikanásobný pruchod kabelu nebo trubek obdélníkovým nebo ctvercovým otvorem. Rámy S jsou pravoúhlé a šroubované, mají prírubu 35 nebo 40 mm a jsou dodávané jako jednoduché nebo kombinované v ruzné konfiguraci. Rám S muže být do konstrukce zalit nebo primontován. Velikosti rámu jsou S 2 až S 8. Každá pruchodka se skládá z rámu S, který je vyroben z galvanizované nebo kyselinovzdorné oceli, multidiametrálních modulu, vymezovacích desticek (vyrobených z galvanizované nebo nerezové oceli nebo z hliníku) a kompresní jednotky. Kompresní jednotku je možno umístit v horní cásti rámu nebo v dolní cásti rámu nebo uprostred rámu mezi moduly. Vymezovací desticky se umístují mezi každou radu multidiametrálních modulu a mezi multidiametrální moduly a kompresní jednotku. Vnitrní prostor obvodového rámu je vyplnen prostupujícími kabely nebo trubkami, které jsou osazené v multidiametrálních modulech (v jednom modulu je osazen vždy jeden kabel nebo trubka). Zbývající prostor obvodového ocelového rámu je vyplnen plnými multidiametrálními kompenzacními moduly bez otvoru pro kabely nebo trubky. Celý prostor obvodového rámu musí být zcela vyplnen moduly. Celá konstrukce pruchodky je stažena pomocí ocelových šroubu. Podrobné popis výrobku, klasifikace požární odolnosti a oblast prímé aplikace výsledku zkoušek požární odolnosti jsou uvedeny v Protokolu o klasifikaci c. PKO /AO 204 a v Protokolu o klasifikaci c. PKO /AO 204 (viz. podklady predložené žadatelem). zkouší 2. Vymezení sledovaných vlastností a zpusobu jejich posouzení: Tab. 1: Požární Zdravotní Reakce C. Název D: odolnost nasledované nezávadnost výrobek ohen Predmet CSN Požadovaná P: D: Vzorek Pri CSN trída není konstrukce deklaraci EN postup zkoušky CSN Bezpecnostní Zkušební F klasifikován utesnené - EN (P)/ trídy úroven adeklarovaná jako list (D) nebezpecný

4 TZÚS Praha, s.p. - pobocka PBS Str.: 4/5 3. Zajištení systému rízení výroby Požadavky na SRV jsou uvedeny v príloze C. 3 narízení vlády C. 163/2002 Sb., ve znení narízení vlády C. 312/2005 Sb. 4. Podklady predložené žadatelem: Výpis z obchodního rejstríku, vedeného Mestským soudem v Praze, oddíl C, vložka 91017, c. výpisu 67613/2008 ze dne (den zápisu ) Katalog firmy Roxtec - kabelové a trubkové pruchody pro stavebnictví (2003) Katalog firmy Roxtec - kabelové a trubkové pruchody pro prumyslové aplikace Katalog produktu firmy Roxtec - Tesnící systém Roxtec (2008) Technický popis kabelových a potrubních pruchodek ROXTEC (vcetne deklarovaných vlastností) Výkresová dokumentace Montážní instrukce pro použití výrobku ROXTEC Bezpecnostní list ze dne dle Narízení Evropského parlamentu a Rady (ES) C. 1907/2006: Roxylon Zpráva C. U-018/09/AO 204 ze dne : prukazné stanovení požární odolnosti tesnících systému prostupu trub a kabelu - pruchodek ROXTEC s rámem R, RS, G, S - Aplikace výsledku zkoušek, vydal TZÚS Praha, S.p., pobocka PSS Protokol o klasifikaci C. PKO /AO 204 ze dne pro výrobek: tesnení prostupu tesnící systémy prostupu trub a kabelu - pruchodky ROXTEC s rámem R, RS, G, S, vydal TZÚS Praha, s.p., pobocka PSS Zpráva C. U-026/09/AO 204 ze dne : prukazné stanovení požární odolnosti tesnících systému prostupu trub a kabelu - pruchodek ROXTEC s rámem R, RS, G, S (výsledky zahranicních zkoušek) - doplnení a rozšírení hodnocení zpracovaného v PKO /AO 204, vydal TZÚS Praha, s.p., pobocka PSS Protokol o klasifikaci C. PKO /AO 204 ze dne pro výrobek: tesnení prostupu tesnící systémy prostupu trub a kabelu - pruchodky ROXTEC s rámem R, RS, G, S (výsledky zahranicních zkoušek) - doplnení a rozšírení PKO /AO 204, vydal TZÚS Praha, s.p., pobocka PSS Certifikát systému jakosti C ze dne podle SS EN ISO 9001 :2000 pro firmu Roxtec International AS, Karlskrona, Sweden, vydalo Sureau Veritas Certification Sverige AS, Goteborg, Sweden 5. Prehled použitých technických predpisu, technických norem a dalších dokladu: CSN : 2009 Požární bezpecnost staveb - Spolecná ustanovení. CSN EN : 2005 Zkoušení požární odolnosti provozních instalací - Cást 3: Tesnení prostupu. CSN EN : 2004 Požární klasifikace stavebních výrobku a konstrukcí staveb. Cást 2: Klasifikace podle výsledku zkoušek požární odolnosti krome vzduchotechnických zarízení. CSN EN : 2007 Požární klasifikace stavebních výrobku a konstrukcí staveb. Cást 1: Klasifikace podle výsledku zkoušek reakce na ohen. Zákon C. 440/2008 Sb. o chemických látkách a chemických prípravcích (úplné z ~~~ C. 356/2003 Sb., o chemických látkách a chemických prípravcích a o zmene n". \~-::Ó'1--~O zákonu, jak vyplývá z pozdejších zmen) f2&-:~<c;.\?) ''1~~~ zákonu, Zákon C. v258/2000 platném znení Sb. o ochrane verejného zdraví a o zmene nekterých sou,.!ející \ ~i~-a. ~JI!iJ. ""~

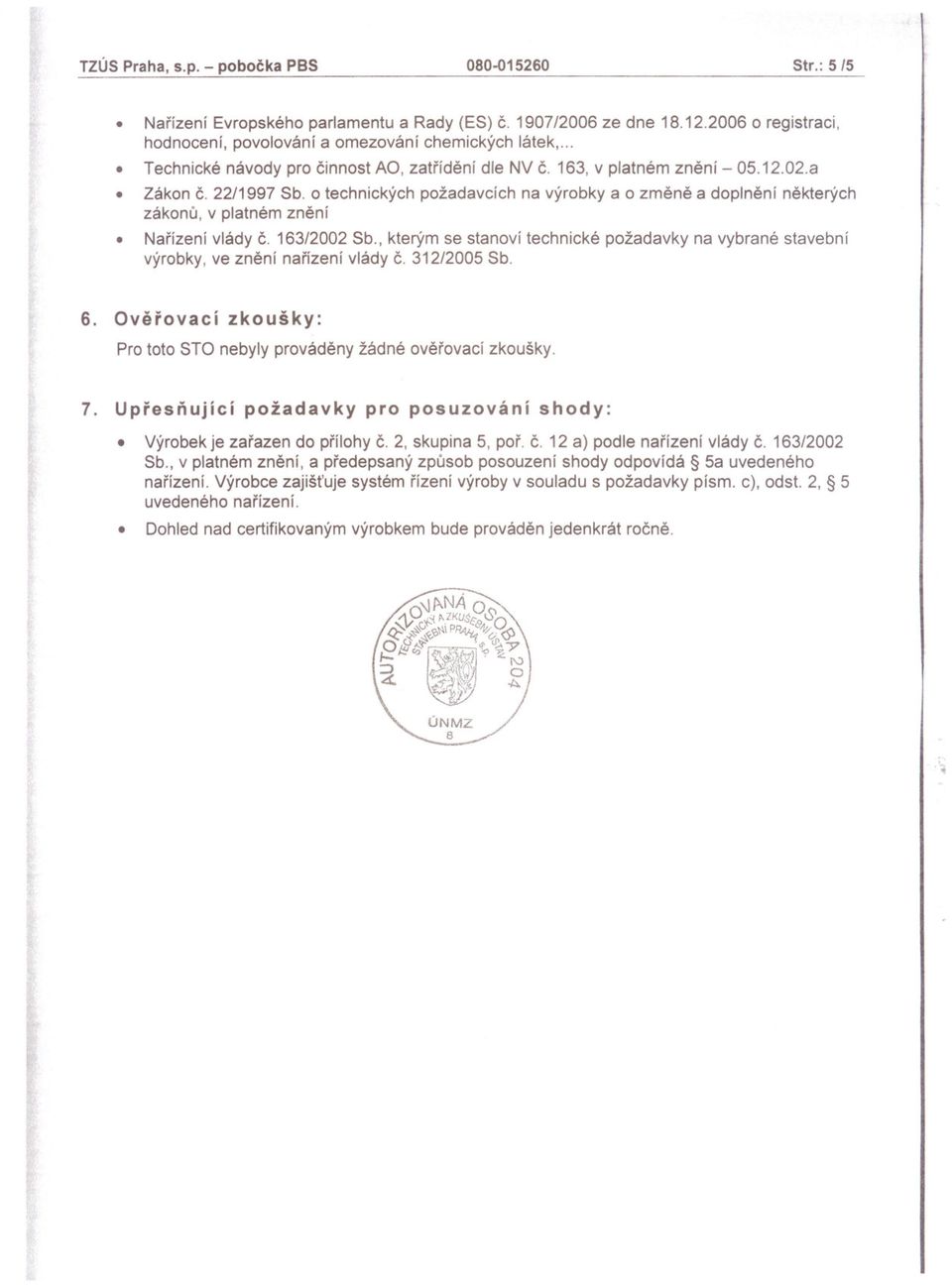

5 TZÚS Praha, s.p. - pobocka PBS Str.: 5/5 Narízení Evropského parlamentu a Rady (ES) C. 1907/2006 ze dne o registraci, hodnocení, povolování a omezování chemických látek,... Technické návody pro cinnost AO, zatrídení dle NV C. 163, v platném znení a Zákon C. 22/1997 Sb. o technických požadavcích na výrobky a o zmene a doplnení nekterých zákonu, v platném znení Narízení vlády c. 163/2002 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky, ve znení narízení vlády C. 312/2005 Sb. 6. Overovací zkoušky: Pro toto STO nebyly provádeny žádné overovací zkoušky. 7. Upresnující požadavky pro posuzování shody: Výrobek je zarazen do prílohy C. 2, skupina 5, por. C. 12 a) podle narízení vlády C. 163/2002 Sb., v platném znení, a predepsaný zpusob posouzení shody odpovídá 5a uvedeného narízení. Výrobce zajištuje systém rízení výroby v souladu s požadavky písmo c), odst. 2, 5 uvedeného narízení. Dohled nad certifikovaným výrobkem bude prováden jedenkrát rocne.
